সারাংশ

হ্যালো সমস্ত FPV উত্সাহীদের, ব্যবহারকারীর অভিজ্ঞতা আপগ্রেড করার জন্য, GEPRC টিম একটি নতুন সমন্বিত মাল্টি-ফাংশনাল GPS পজিশনিং মডিউল তৈরি করেছে: GEP-M8Q, যা GEP-M8U-এর উপর ভিত্তি করে৷

GEP-M8Q এর বৈশিষ্ট্যগুলি ছোট আকার, দ্রুত অবস্থান, স্থিতিশীল সংযোগ এবং ব্যবহার করা সহজ। ডান বৃত্তাকারভাবে পোলারাইজড প্যাচ অ্যান্টেনা চমৎকার অভ্যর্থনা ক্ষমতা প্রদান করে। অন্তর্নির্মিত QMC5883L উচ্চ-নির্ভুল ম্যাগনেটোমিটার সঠিক আজিমুথ পয়েন্টিং প্রদান করে। ইন্টিগ্রেটেড MS5611 উচ্চ নির্ভুলতা ব্যারোমিটার, সূক্ষ্ম উচ্চতা পরিবর্তন মিস করা হয় না, আরো স্থিতিশীল ফ্লাইট। FPV ড্রোন, মাল্টি-রটার, ফিক্সড-উইং এবং অন্যান্য মডেল পণ্যগুলিতে ব্যবহারের জন্য আদর্শ৷

স্পেসিফিকেশন

• মডেল: GEP-M8Q GPS মডিউল

• ইনপুট ভোল্টেজ: 3.3V-5V

• রিসিভিং ফরম্যাট: GPS,GLONASS,BDS (GLONASS বা BDS বেছে নিন)

• চ্যানেল: 72ch

• কম্পাস: QMC5883L

• ব্যারোমিটার:MS5611

• বড রেট: 115200bps

• আউটপুট সংযোগকারী: SH1.0-6P

• যোগাযোগ প্রোটোকল: UBLOX(GPS),I2C(Mag&Baro)

• আউটপুট ফ্রিকোয়েন্সি: 10Hz

• MAG প্রান্তিককরণ:CW 180° ফ্লিপ

• গতি নির্ভুলতা: 0.05 m/s

• অনুভূমিক অবস্থান নির্ভুলতা: অনুভূমিক <2.5M, SBAS <2.0M

• সময় নির্ভুলতা: 30 ns

• প্রাপ্তি সংবেদনশীলতা: ট্রেস -162dBm, ক্যাপচার-160dBm

• গতিশীল বৈশিষ্ট্য: সর্বোচ্চ উচ্চতা: 50000m, সর্বোচ্চ গতি: 500m/s

• সর্বোচ্চ ত্বরণ: 4G

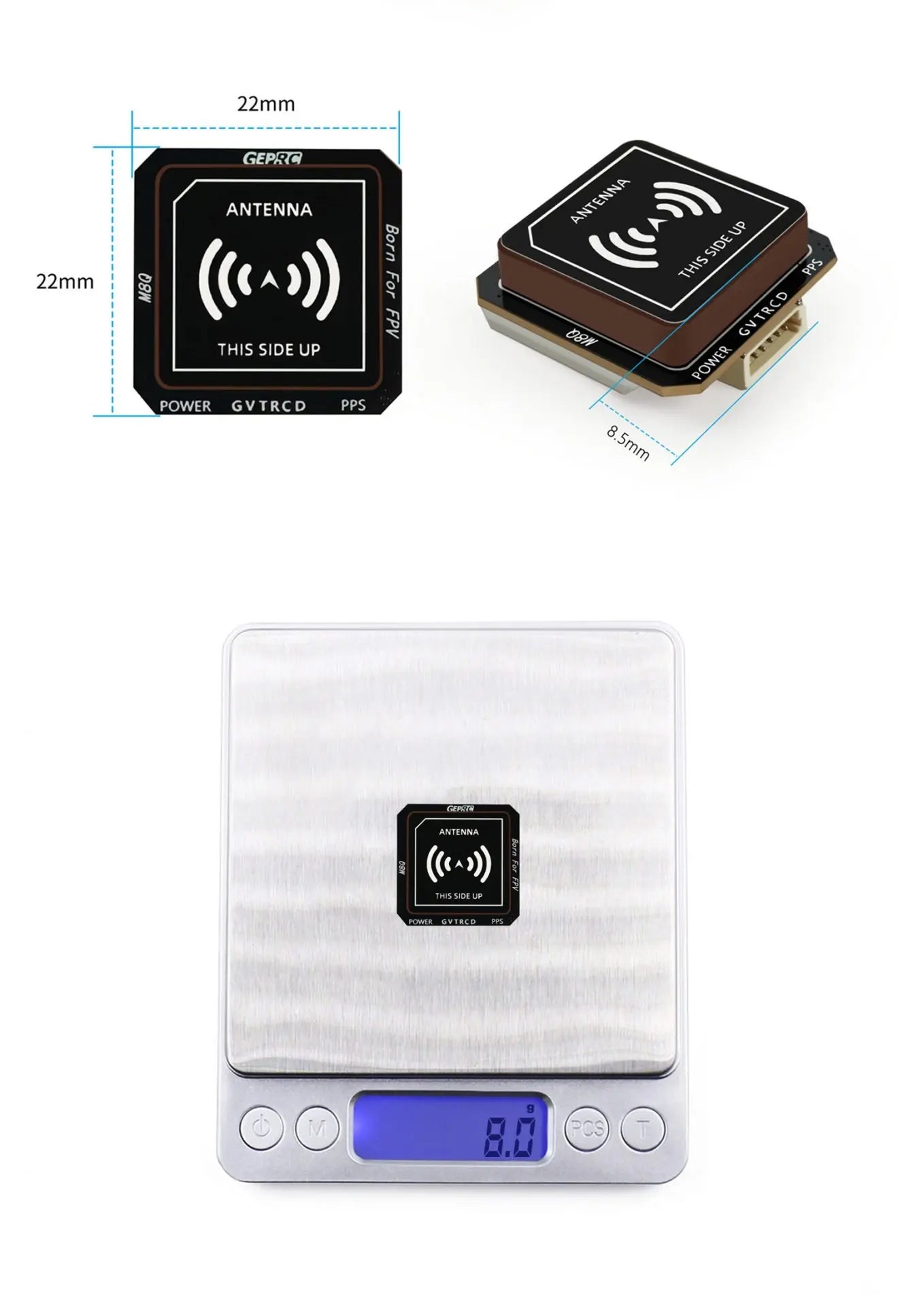

• আকার: 22mm x 22mm x 8.5mm

• ওজন: 8g

বৈশিষ্ট্য

1. দ্রুত অবস্থানের গতি

2. স্থিতিশীল সংযোগ

3. অনন্য চেহারা নকশা

4. ছোট আকার এবং হালকা ওজন

5. SH1.0-6পিন টার্মিনাল ডিজাইন, সোল্ডারিং এর প্রয়োজন নেই।

6. অন-বোর্ড পিপিএস পজিশনিং এবং পাওয়ার ইন্ডিকেটর, ব্যবহার করা সহজ।

7. QMC5883L ম্যাগনেটোমিটার চিপ, সুনির্দিষ্ট পয়েন্টিং

8. ইন্টিগ্রেশন MS5611 উচ্চ নির্ভুলতা ব্যারোমিটার

অন্তর্ভুক্ত

1 x GEP-M8Q GPS মডিউল

1 x SH1।0-6পিন টার্মিনাল কেবল

1 x GEP-M8Q GPS ব্যবহারকারী ম্যানুয়াল

1 x GEPRC স্টিকার

2 x তাপ সঙ্কুচিত টিউব



এই GPS মডিউলটিতে একটি সমন্বিত MS5611 ব্যারোমিটার রয়েছে, যা উচ্চ-নির্ভুল উচ্চতা পরিমাপ প্রদান করে, উচ্চতায় পরিবর্তনের আরও সংবেদনশীল উপলব্ধি সক্ষম করে। এটি আরও স্থিতিশীল ফ্লাইট কার্যক্ষমতার দিকে নিয়ে যায়, এটিকে 3D জিওফেন্সিং অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে৷



এই জিপিএস মডিউলটি একটি আমদানি করা ইউ-ব্লো-এক্স-এক্স-এক্স-এক্স-এক্স-জেন-এর দ্রুতগতির বৈশিষ্ট্য রয়েছে। এবং সঠিক অবস্থান, আপনার FPV ড্রোনের জন্য নির্ভরযোগ্য নেভিগেশন নিশ্চিত করে।



জিইপি-এম8কিউ জিপিএস মডিউল যেটি জিএনএসএসবিন-এর একটি জিএনএসএসবিন-এর বৈশিষ্ট্য রয়েছে। এটিতে একটি ম্যাগনেটোমিটার (QMC5883L), ব্যারোমিটার (MS5611)ও রয়েছে এবং 3.3V থেকে SV পর্যন্ত ইনপুট ভোল্টেজ সমর্থন করে। যোগাযোগের হার হল 115,200 bps, এবং ব্যবহৃত প্রোটোকল হল GPS-এর জন্য U-blox এবং ম্যাগনেটোমিটার এবং ব্যারোমিটারের জন্য IZC৷



জিইপি-এম8কিউ জিপিএস মডিউলটিতে একটি জিএনএসএস সিস্টেম রয়েছে যা জিপিএস এবং বিডিএস প্রযুক্তিকে একত্রিত করে, একটি ম্যাগনেটোমিটার (QMC5883LMS) (QMC5883LMS) দিয়ে সজ্জিত। এটি 3.3V থেকে SV পর্যন্ত ইনপুট ভোল্টেজ গ্রহণ করে এবং GPS-এর জন্য U-blox প্রোটোকল ব্যবহার করে 115,200 bps হারে কাজ করে৷



জিইপি-এম8কিউ জিপিএস মডিউল যেটি জিএনএসএস টেকনোলগ এবং জিএনএসএস-এর একটি জিএনএসএসবিন সিস্টেমের বৈশিষ্ট্য রয়েছে একটি ম্যাগনেটোমিটার (QMC5883L) এবং ব্যারোমিটার (MS5611) দিয়ে সজ্জিত। এটি 3.3V থেকে SV পর্যন্ত ইনপুট ভোল্টেজ গ্রহণ করে, GPS-এর জন্য U-blox প্রোটোকল ব্যবহার করে 115,200 bps হারে কাজ করে এবং ম্যাগনেটোমিটার এবং ব্যারোমিটারের জন্য IZC প্রোটোকল সমর্থন করে। অতিরিক্তভাবে, এটিতে 1809 ডিগ্রির একটি ফ্লিপ কোণ সহ CW-তে MAG অ্যালাইনমেন্ট সেট করা হয়েছে এবং ক্রমিক নম্বর 799ari এবং উত্পাদন তারিখ 1j6 (#eututt) সহ অংশ নম্বর GEPRC 8986। মডিউলটিতে DCRTVG (সম্ভবত একটি টাইপো বা ভুল তথ্য) বৈশিষ্ট্য রয়েছে।

   -M8Q GPS মডিউলটিতে দ্বৈত I/O ক্ষমতা সহ একটি স্থিতিশীল সংযোগ রয়েছে, যা 3V-5V এর পাওয়ার সাপ্লাই ভোল্টেজ পরিসীমা প্রদান করে। এটিতে একটি সমন্বিত উচ্চ-নির্ভুলতা ব্যারোমিটার (MS5611) এবং সুনির্দিষ্ট ফ্লাইট নিয়ন্ত্রণ এবং স্থিতিশীলতার জন্য ম্যাগনেটোমিটারও রয়েছে৷
