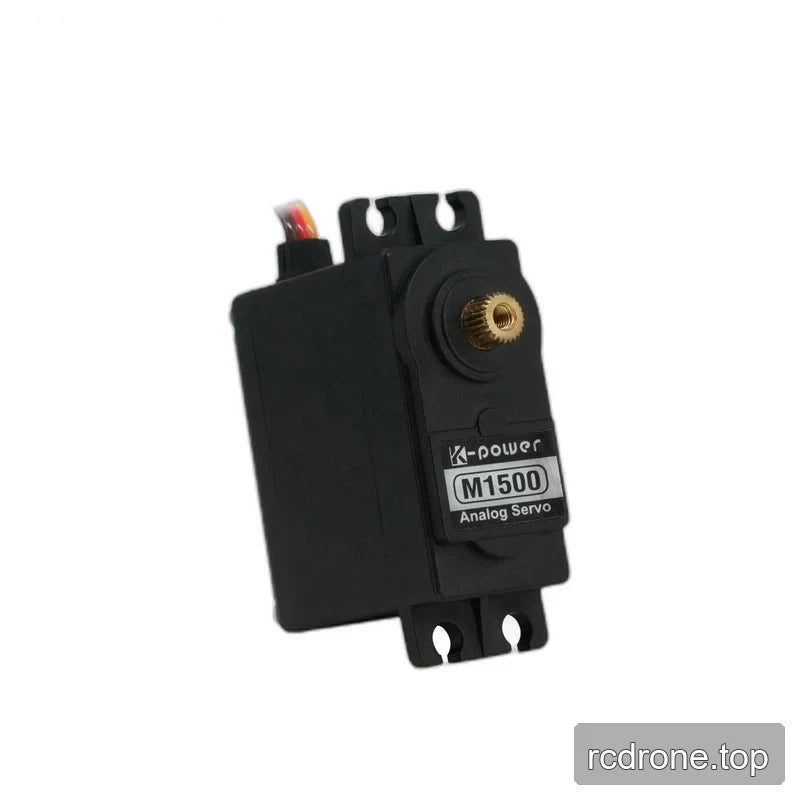

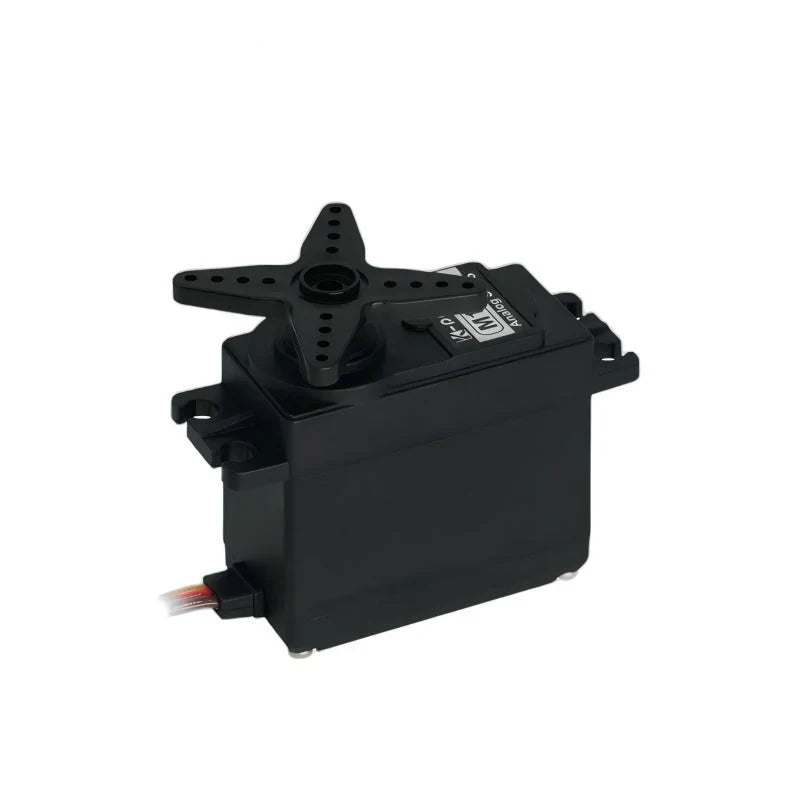

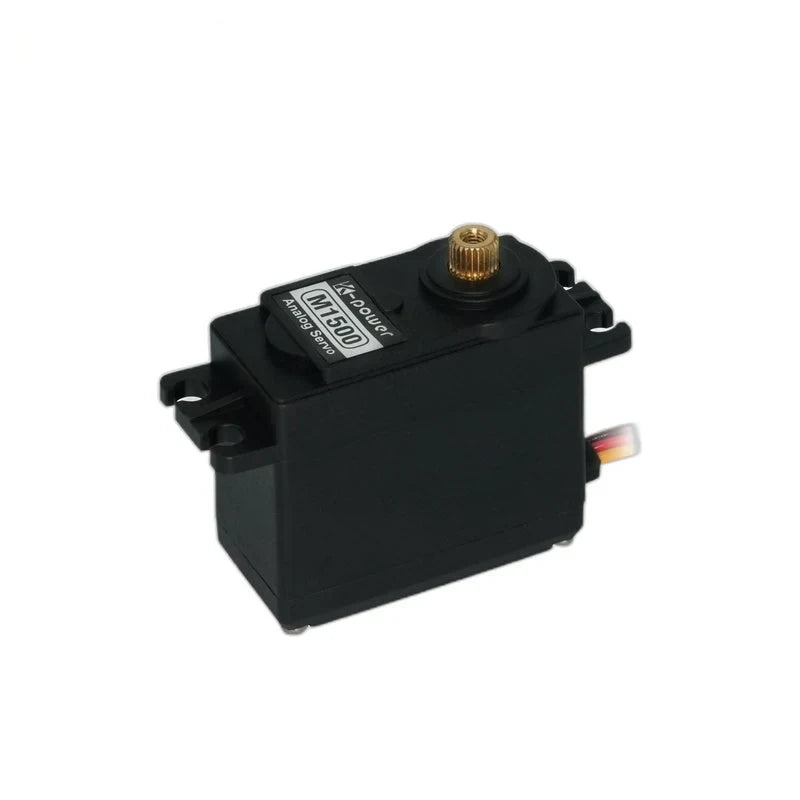

Kpower M1500 অ্যানালগ সার্ভো মোটর, ৪.৮–৬.০ ভি, রোবোটিক পজিশনিংয়ের জন্য ১২০° ট্রাভেল

Kpower

$35.00 USD

বিক্রয় বিক্রি হয়ে গেছে

ট্যাক্স অন্তর্ভুক্ত. শিপিং চেকআউটের সময় গণনা করা হবে।

সংস্করণ M1500

পরিমাণ

সম্পূর্ণ বিবরণ দেখুন

সারসংক্ষেপ

Kpower M1500 একটি অ্যানালগ সার্ভো মোটর যা রোবোটিক যন্ত্রপাতিতে নিয়ন্ত্রিত কোণীয় অবস্থানের জন্য ব্যবহৃত হয়। এটি 4.8–6.0 V এ কাজ করে এবং এর ভ্রমণ 120° ± 3°, তামার গিয়ার এবং একটি প্লাস্টিকের কেস রয়েছে। ভোল্টেজ-নির্দিষ্ট স্টল টর্ক এবং কারেন্টের পরিসংখ্যান পাওয়ার-সরবরাহ এবং লিঙ্কেজ নির্বাচন করতে সহায়তা করে, যখন এর 40 × 20 × 37.5 মিমি মাত্রা যান্ত্রিক সংহতির পরিকল্পনাকে সমর্থন করে।

বৈশিষ্ট্য

উচ্চ-টর্ক শ্রেণীবিভাগ এবং একটি কোর-টাইপ মোটর সহ অ্যানালগ সার্ভো ।

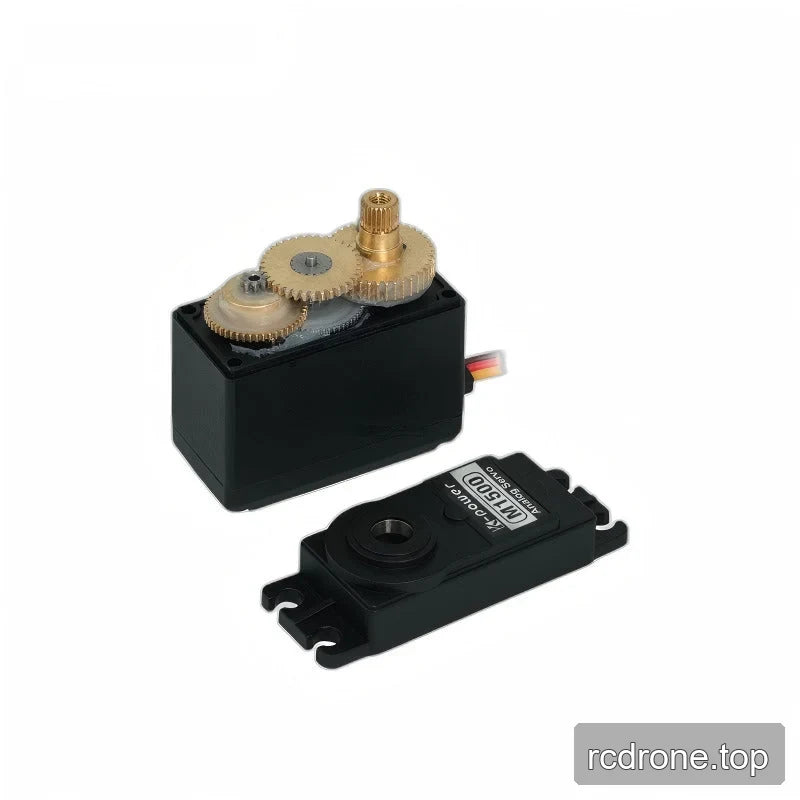

প্লাস্টিকের কেসে আবদ্ধ তামার গিয়ার।
900–2100 μs নিয়ন্ত্রণ সংকেত পরিসীমা, 6 μs ডেড ব্যান্ড এবং 50–333 Hz রিফ্রেশ ফ্রিকোয়েন্সি।
গ্রাউন্ড, সরবরাহ ভোল্টেজ এবং নিয়ন্ত্রণ সংকেতের জন্য তিন-তারের সংযোগ।

স্পেসিফিকেশন

প্যারামিটার	মান
ব্র্যান্ড	Kpower
মডেল / সংস্করণ	M1500
সার্ভো টাইপ	অ্যানালগ
টর্ক শ্রেণীবিভাগ	উচ্চ টর্ক
গিয়ার উপাদান	তামা
সিগন্যাল পরিসর	900–2100 μs
কেস উপাদান	প্লাস্টিক
মোটর টাইপ	কোর
অপারেটিং তাপমাত্রা	−10 থেকে +50 °C
ডেড ব্যান্ড	6 μs
যাত্রার কোণ	120° ± 3°
রিফ্রেশ ফ্রিকোয়েন্সি	50–333 Hz
অপারেটিং ভোল্টেজ পরিসর	4.8–6.0 V
আকার	40 × 20 × 37.5 মিমি
ওজন	58 ± 1 গ্রাম
তারের গেজ / ইনসুলেশন	22 AWG / PVC

ভোল্টেজ-নির্দিষ্ট কর্মক্ষমতা

প্যারামিটার	4.8 V এ	6.0 V এ
নো-লোড স্পিড	0.32 ± 0.01 সেকেন্ড/60°	0.30 ± 0.01 সেকেন্ড/60°
স্টল টর্ক	15.5 ± 0.20 কেজি·সেমি	16.3 ± 0.20 কেজি·সেমি
নো-লোড কারেন্ট	400 ± 30 mA	600 ± 30 mA
স্টল কারেন্ট	2100 ± 40 mA	2500 ± 50 mA

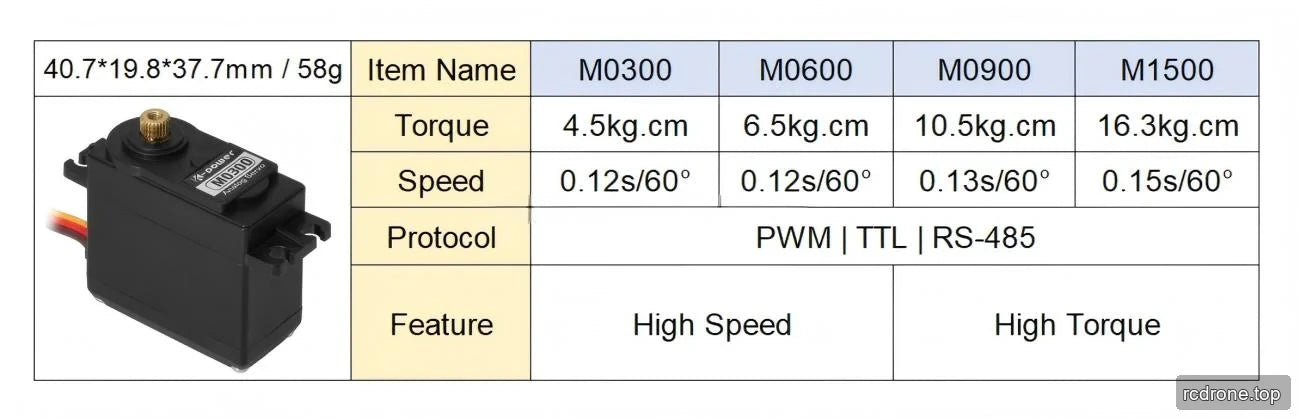

অতিরিক্ত কর্মক্ষমতা পরিসংখ্যান

প্যারামিটার	মান	অপারেটিং শর্তাবলী
টর্ক	16.3 কেজি·সেমি	ভোল্টেজ এবং পরীক্ষার শর্তাবলী নির্দিষ্ট করা হয়নি
গতি	0.15 সেকেন্ড/60°	ভোল্টেজ এবং পরীক্ষার শর্তাবলী নির্দিষ্ট করা হয়নি

ওয়্যারিং

তিন-কন্টাক্ট সংযোগকারী গ্রাউন্ডের জন্য বাদামী, সরবরাহের জন্য লাল এবং নিয়ন্ত্রণ সংকেতের জন্য কমলা ব্যবহার করে। সরবরাহকে নির্দিষ্ট 4.8–6 এর মধ্যে রাখুন।0 V অপারেটিং পরিসীমা।

রেফারেন্স কলআউট	তারের রঙ	ফাংশন
1	বাদামী	GND
2	লাল	Vcc
3	কমলা	সিগন্যাল

অ্যাপ্লিকেশনসমূহ

M1500 ব্যবহার করুন একটি রোবোটিক-আর্ম লিঙ্কেজ বা অন্য একটি সীমিত-এঙ্গেল রোবোটিক যান্ত্রিককে এর 120° ± 3° চলাচলের মধ্যে অবস্থান দেওয়ার জন্য। এর ভোল্টেজ-নির্দিষ্ট স্টল টর্ক পরিসংখ্যান লিঙ্কেজ লোডিং মূল্যায়নে সহায়তা করে, যখন সংজ্ঞায়িত সিগন্যাল পরিসীমা এবং রিফ্রেশ ফ্রিকোয়েন্সি নিয়ন্ত্রণ-সিস্টেম ইন্টিগ্রেশনের সমর্থন করে।
