ম্যাড ব্লেলি -32 40 এ 6 এস 4 ইন 1+ এফ 7 ওএসডি ড্রোন ইএসসি (ডুয়াল ক্যামেরা, ডিজেআই সমর্থন)
ম্যাড ব্লেলি -32 40 এ 6 এস 4 ইন 1+ এফ 7 ওএসডি ড্রোন ইএসসি (ডুয়াল ক্যামেরা, ডিজেআই সমর্থন)
MAD
পিকআপের উপলভ্যতা লোড করা যায়নি
সংক্ষিপ্ত বিবরণ
দ্য পাগল BLHeli-32 40A 6S 4IN1 ইএসসি + F7 ওএসডি ফ্লাইট কন্ট্রোলার উচ্চ-কার্যক্ষমতাসম্পন্ন FPV ড্রোনের জন্য ডিজাইন করা একটি শক্তিশালী অল-ইন-ওয়ান সমাধান। এই কমপ্যাক্ট বোর্ডটি একটি F7 ফ্লাইট কন্ট্রোলার সঙ্গে একটি উন্নত 40A 4-in-1 ESC, একটি নির্বিঘ্ন ফ্লাইট অভিজ্ঞতা প্রদান করে ওএসডি, বিইসি, কারেন্ট সেন্সিং, ডিজেআই সাপোর্ট, এবং একটি ব্ল্যাক বক্স রেকর্ডার. এর জন্য ডিজাইন করা হয়েছে ২-৬ সেকেন্ড লিপো সেটআপ, এই ইউনিটটি এর জন্য অপ্টিমাইজ করা হয়েছে ২৩০৬, ২২০৭.৫, এবং ২২০৭ মোটর সঙ্গে ৪-ইঞ্চি এবং ৫-ইঞ্চি প্রপেলার, স্থিতিশীল এবং দক্ষ বিদ্যুৎ সরবরাহ নিশ্চিত করা।
মূল বৈশিষ্ট্য
- ইন্টিগ্রেটেড F7 ফ্লাইট কন্ট্রোলার এবং 40A 4-ইন-1 ESC - FPV ড্রোনের জন্য কম্প্যাক্ট এবং শক্তিশালী সমাধান।
- 2-6S LiPo ব্যাটারি সমর্থন করে - বিভিন্ন ড্রোন সেটআপের জন্য নমনীয় ভোল্টেজ ইনপুট।
- BLHeli-32 ফার্মওয়্যার - মসৃণ থ্রোটল প্রতিক্রিয়ার জন্য উন্নত ESC ফার্মওয়্যার।
- ওএসডি এবং ব্ল্যাক বক্স - কর্মক্ষমতা বিশ্লেষণের জন্য রিয়েল-টাইম ফ্লাইট ডেটা প্রদর্শন এবং লগিং।
- DJI সামঞ্জস্যপূর্ণ - DJI FPV সিস্টেমের সাথে সরাসরি সংযোগ।
- ডুয়াল ক্যামেরা সাপোর্ট - উড়ানের মাঝখানে দুটি ক্যামেরার মধ্যে স্যুইচ করুন।
- 9V SBEC আউটপুট - বহিরাগত আনুষাঙ্গিকগুলির জন্য স্থিতিশীল বিদ্যুৎ সরবরাহ।
- DShot1200 সাপোর্ট - উন্নত প্রতিক্রিয়ার জন্য অতি-দ্রুত ডিজিটাল ESC প্রোটোকল।
স্পেসিফিকেশন
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| মডেল | BL-32 40A 6S 4IN1 ESC + F7 OSD ফ্লাইট কন্ট্রোলার |
| ইনপুট ভোল্টেজ | ২-৬ সেকেন্ড লিপো |
| আউটপুট ভোল্টেজ | ৫ ভোল্ট @ ২এ |
| এসবিইসি আউটপুট | ৯ ভি ৩এ |
| সিপিইউ | STM32F722RET6 এর কীওয়ার্ড |
| জাইরোস্কোপ এবং অ্যাক্সিলোমিটার | আইসিএম-এমপিইউ৬০০০ (এসপিআই) |
| ESC ফার্মওয়্যার | বিএলহেলি-৩২ |
| অবিচ্ছিন্ন কারেন্ট | ৪০এ |
| বার্স্ট কারেন্ট | ৪৫এ (১০সেকেন্ড) |
| প্রোগ্রামিং | হাঁ |
| ডিশট সাপোর্ট | DShot1200 (ডিফল্ট) |
| মাউন্টিং হোল | ৩০.৫ x ৩০.৫ মিমি (এম৪) |
| বোর্ডের আকার | ৫১ x ৪৩ মিমি |
| ওজন | ২০ গ্রাম |
সংযোগ চিত্র
- মোটর পোর্ট - সমর্থন করে চারটি ব্রাশবিহীন মোটর সহজ প্লাগ-এন্ড-প্লে সেটআপ সহ।
- SBUS, UART, এবং DJI সাপোর্ট - রেডিও রিসিভার এবং DJI FPV সিস্টেমের সাথে নিরবচ্ছিন্ন ইন্টিগ্রেশন।
- ডুয়াল ক্যামেরা ইনপুট - এর মধ্যে স্যুইচ করুন দুটি ক্যামেরা ফ্লাইট চলাকালীন।
- VTX (ভিডিও ট্রান্সমিটার) সমর্থন - FPV ভিডিও ট্রান্সমিশনের জন্য সরাসরি তারের সংযোগ।
- মাইক্রোইউএসবি সকেট - সহজ ফার্মওয়্যার আপডেট এবং বিটাফ্লাইট টিউনিং।
প্রস্তাবিত মোটর এবং প্রোপেলার
- মোটর: ২৩০৬, ২২০৭।৫, ২২০৭
- প্রোপেলার: ৪-ইঞ্চি, ৫-ইঞ্চি
এই উচ্চ-কার্যক্ষমতাসম্পন্ন ফ্লাইট কন্ট্রোলার এবং ESC কম্বো এর জন্য আদর্শ এফপিভি রেসার এবং ফ্রিস্টাইল ড্রোন, নৈবেদ্য শক্তিশালী প্রক্রিয়াকরণ, মসৃণ ফ্লাইট নিয়ন্ত্রণ এবং দক্ষ বিদ্যুৎ ব্যবস্থাপনা একটি একক কম্প্যাক্ট ইউনিটে।

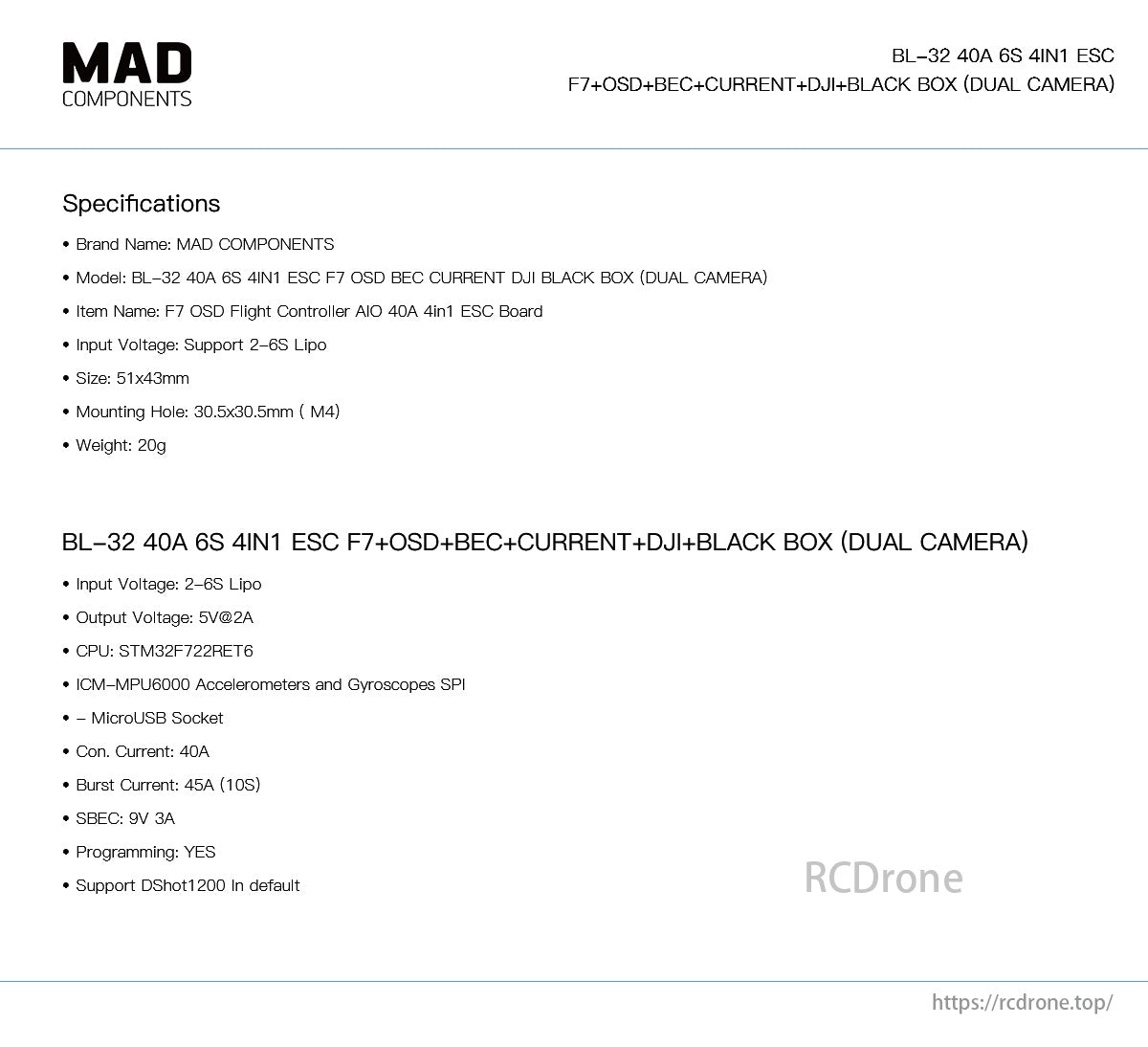

ম্যাড কম্পোনেন্টস BL-32 40A 6S 4IN1 ESC F7+OSD+BEC+কারেন্ট+DJI+ব্ল্যাক বক্স (ডুয়াল ক্যামেরা)। 2-6S Lipo সমর্থন করে, ওজন 20 গ্রাম। বৈশিষ্ট্য: STM32F722RET6 CPU, ICM-MPU6000 সেন্সর, মাইক্রোইউএসবি সকেট, 40A ক্রমাগত কারেন্ট, 45A বার্স্ট, 9V 3A SBEC। ডিফল্টরূপে DShot1200 সমর্থন করে।

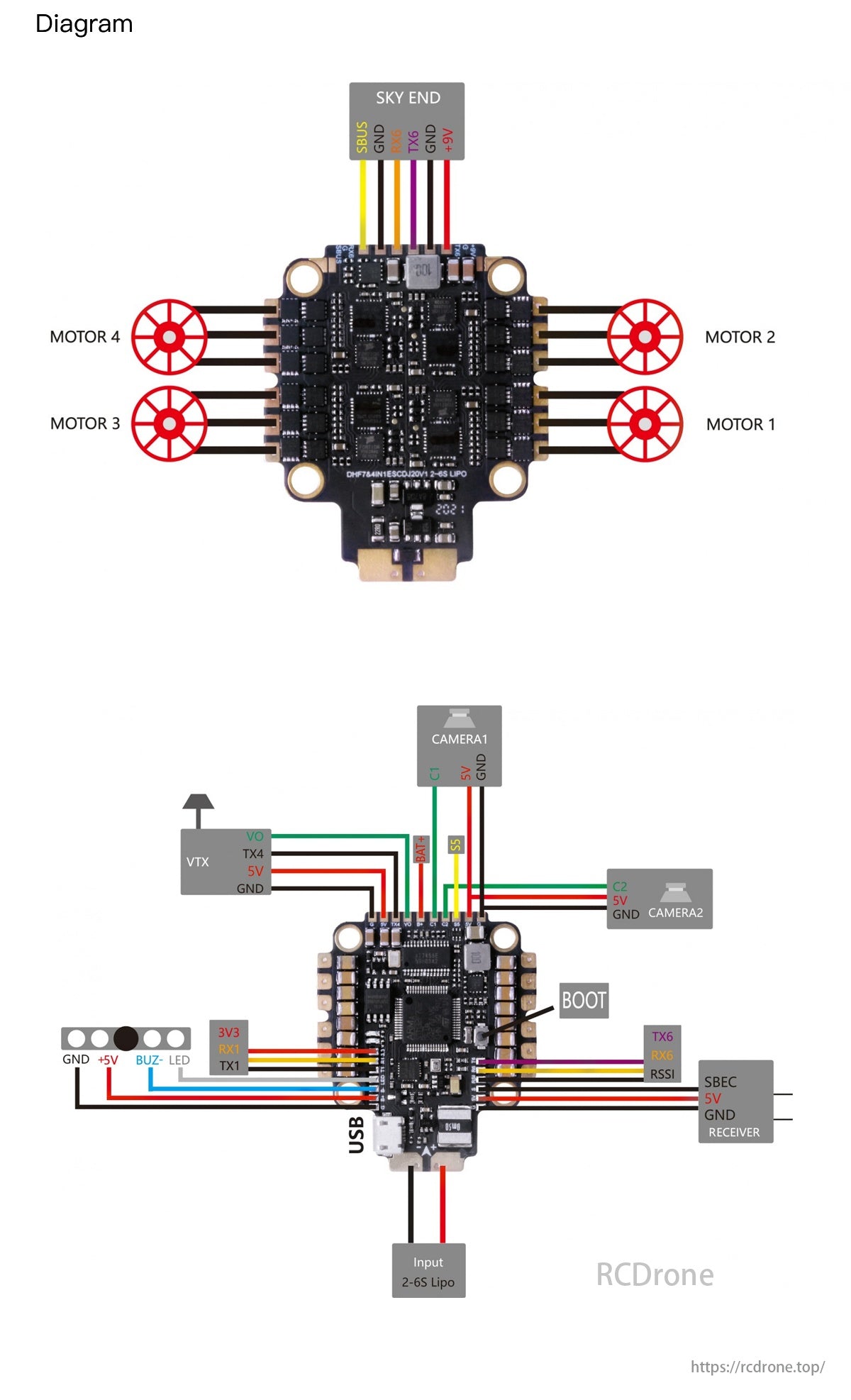

চিত্রটিতে মোটর সংযোগ, USB ইনপুট এবং VTX, ক্যামেরা এবং রিসিভারের মতো বিভিন্ন উপাদান সহ একটি ফ্লাইট কন্ট্রোলার সেটআপ দেখানো হয়েছে। সিস্টেম ইন্টিগ্রেশনের জন্য তারের মধ্যে SBUS, GND, 5V, TX6, RX6, RSSI এবং BOOT পিন অন্তর্ভুক্ত রয়েছে।
