MatekSys mR900-30-TX mLRS 900MHz TX মডিউল কিট (MAVLink/MSP) mRx-Tx অ্যাডাপ্টার, ব্লুটুথ সহ

সারসংক্ষেপ

MatekSys mR900-30-TX হল একটি 900MHz TX মডিউল কিট (mLRS) যা MAVLink/MSP এবং RC চ্যানেল লিঙ্কের জন্য ডিজাইন করা হয়েছে। কিটটিতে mR900-30 TX মডিউল এবং বিল্ট-ইন ব্লুটুথ এবং উচ্চ আউটপুট পাওয়ার অপারেশনের জন্য একটি ফ্যান কন্ট্রোলার সহ mRx-Tx অ্যাডাপ্টার অন্তর্ভুক্ত রয়েছে।

মূল বৈশিষ্ট্যসমূহ

• STM32G431KB-এ mLRS ফার্মওয়্যার
• TCXO সহ LoRa SX1262
• PA/LNA: SE2435L
• বিল্ট-ইন HC-04 ব্লুটুথ মডিউল (BT2.0 + BLE)
• নির্মিত 5V ফ্যান কন্ট্রোলার (ফ্যান চালু হয় যদি আউটপুট পাওয়ার >= 500mW)
• DFU মোড এবং বাইন্ডের জন্য বোতাম
• mLRS স্থিতির জন্য লাল/সবুজ LED; ব্লুটুথ স্থিতির জন্য নীল LED

স্পেসিফিকেশন

কি অন্তর্ভুক্ত আছে

• 1x mR900-30-TX
• 1x IPEX MHF1 থেকে SMA অ্যাডাপ্টার কেবল 5 সেমি
• 1x IPEX MHF1 থেকে RP-SMA অ্যাডাপ্টার কেবল 5 সেমি
• 1x 5V ফ্যান (25*25*10 মিমি) এবং স্ক্রু

• কোন SMA অ্যান্টেনা অন্তর্ভুক্ত নেই
• কোন 3D মুদ্রিত কেস অন্তর্ভুক্ত নেই

গ্রাহক সেবা: support@rcdrone.top (অথবা https://rcdrone.top/).

LED স্থিতি

• [লাল ঝলকানো 2Hz], ট্রান্সমিটার সংযুক্ত নয়
• [সবুজ ঝলকানো 1Hz], ট্রান্সমিটারের সাথে সংযুক্ত
• [লাল এবং সবুজ পালাক্রমে], বাইন্ডিং মোড সক্রিয়

বাইন্ডিং

• পাওয়ার অন করার পর, রিসিভারের বাইন্ড বোতামটি চাপুন (প্রায় 4 সেকেন্ডের জন্য)। বাইন্ড মোডে থাকাকালীন, সবুজ এবং লাল LED গুলি প্রায় 2.5 Hz-এ পালাক্রমে ঝলকাবে।
• https://github.com/olliw42/mLRS-docu/blob/master/docs/BINDING.md

ফার্মওয়্যার

• mLRS: https://github.com/olliw42/mLRS/tree/main/firmware/pre-release-stm32
• লক্ষ্য: tx-matek-mr900-30-g431kb-default

রাউটিং এবং লেআউট

• দ্বি-দিকীয় সিরিয়াল: mavlink/MSP (UARTx_TX, UARTx_RX)
• আরসি চ্যানেল: CRSF বা SBUS (UARTy_RX)
• শক্তি পিনগুলি প্রদর্শিত: 5V এবং G

ডিপ সুইচ

• ডিপ সুইচের কার্যাবলী (লেবেল করা):
• 3: BT মডিউল পাওয়ার ON/OFF
• 2: Rx1 থেকে BT Tx ON/OFF
• 1: Tx1 থেকে BT Rx ON/OFF

• ডিপ সুইচ 1/2/3 সব ON: STM32G431 এর UART1 এর সাথে HC-04 যোগাযোগ সক্ষম করুন (এটি “বাম দিকে” ON অবস্থায়ও দেখানো হয়েছে)।
• ডিপ সুইচ 3 ON, 1 & 2 OFF: USB-TTL কে G/3v3/BT-T/BT-R এর সাথে সংযুক্ত করুন HC-04 কে AT কমান্ডের মাধ্যমে কনফিগার করতে।
• ডিপ সুইচ 1/2/3 সব OFF: অন্যান্য Bluetooth বা WiFi মডিউল G/3v3/Rx1/Tx1-এ সংযুক্ত করুন (এটি OFF অবস্থায় "ডান দিকে" দেখানো হয়েছে)।

ম্যানুয়াল

• JR বে কেস 3D প্রিন্ট (stl): https://www.mateksys.com/Downloads/other/Matek_mLRS_JRBay.zip
• mRX-TX অ্যাডাপ্টার 3D (স্টেপ): https://www.mateksys.com/Downloads/other/mRX-TX_step.zip
• mLRS গিটহাব: https://github.com/olliw42/mLRS
• mLRS ডকুমেন্টেশন: https://github.com/olliw42/mLRS-docu/tree/master
• mLRS ডিসকর্ড: https://discord.com/invite/vwjzCD6ws5
• mLRS ফেসবুক গ্রুপ: https://www.facebook.com/groups/mlrslink/

সামঞ্জস্য নোট

• MATEKSYS mLRS 900MHz সিরিজ ELRS 900MHz & Frsky R9 সিরিজের সাথে সামঞ্জস্যপূর্ণ নয় যা SX127x ব্যবহার করে। এগুলি একে অপরের সাথে বাইন্ড হবে না।

বিস্তারিত

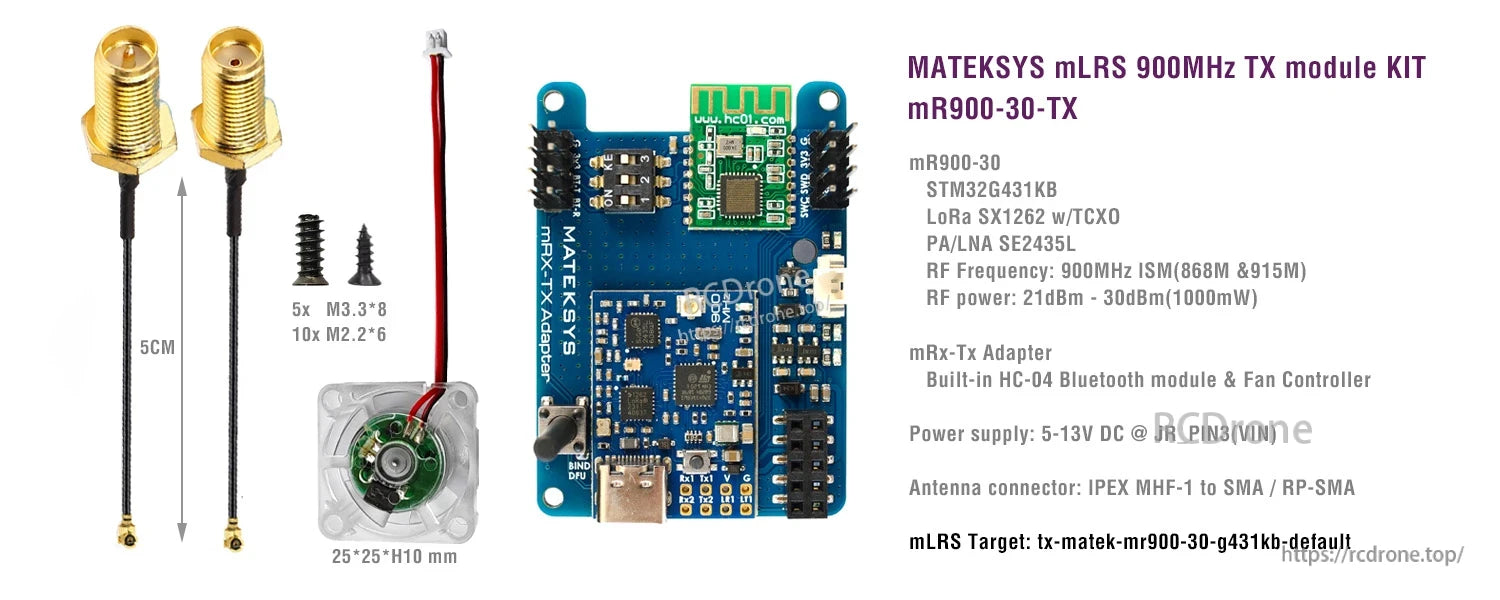

mR900-30-TX mLRS 900MHz TX কিটে একটি mRx-Tx অ্যাডাপ্টার USB-C সহ, দুটি SMA পিগটেইল, মাউন্টিং স্ক্রু এবং একটি ছোট ফ্যান অন্তর্ভুক্ত রয়েছে, যার ইনপুট 5–13V DC এবং বিল্ট-ইন ব্লুটুথ।

mR900-30-TX কিট ব্লুটুথ সেটআপ সমর্থন করে পাশাপাশি MAVLink/MSP টেলিমেট্রি এবং CRSF বা SBUS এর মাধ্যমে একটি ফ্লাইট কন্ট্রোলার UART এর জন্য RC চ্যানেল।

MatekSys mRx-Tx অ্যাডাপ্টারে একটি অনবোর্ড HC-04 ব্লুটুথ মডিউল, DIP সুইচ এবং সহজ MAVLink/MSP তারের জন্য স্পষ্টভাবে লেবেল করা UART/3.3V/GND পিন রয়েছে।
