SKYZONE ৬.৫GHz & ৭.৫GHz মাশরুম অ্যান্টেনা V2 SMA RHCP ১৫০মিমি VT6550 / VT7550 এর জন্য

SkyZone

$13.26 USD

বিক্রয় বিক্রি শেষ

Taxes included. শিপিং চেকআউটের সময় গণনা করা হয়।

সংস্করণ ৬.৫জি ভি২ মাশরুম(৬.০~৬.৭জি) ৭.৫জি ভি২ মাশরুম(৬.৭~৭.৫জি)

পরিমাণ

সম্পূর্ণ বিবরণ দেখুন

Overview

SKYZONE 6.5~7.7G মাশরুম অ্যান্টেনা 6.5GHz এবং 7.5GHz ভিডিও লিঙ্কের জন্য ডিজাইন করা হয়েছে। 6.5G মাশরুম অ্যান্টেনা VT6550 এর সাথে ব্যবহার করা যেতে পারে, এবং 7.5G মাশরুম অ্যান্টেনা VT7550 এর সাথে ব্যবহার করা যেতে পারে।

মূল বৈশিষ্ট্য

কনেক্টর টাইপ: SMA
পোলারাইজেশন: RHCP
VSWR: VSWR ≤ 1.5
দৈর্ঘ্য: 150mm (±2.0)
ওজন: 19.1g (+0.5g)

স্পেসিফিকেশন

6.5GHz মাশরুম অ্যান্টেনা V2 (মৌলিক প্যারামিটার)

মডেল	6.5G মাশরুম অ্যান্টেনা SMA M L=150mm
কনেক্টর টাইপ	SMA
ওজন	19.1g(+0.5g)
দৈর্ঘ্য	150mm(±2.0)
সর্বাধিক লাভ	4.09dBi(6000Mhz)
ন্যূনতম লাভ	3.44dBi(6200Mhz)
গড় লাভ	3.71dBi
ব্যান্ডউইথ	6.00Ghz-6.70Ghz
VSWR	VSWR≤1.5
পোলারাইজেশন	RHCP

6.5GHz ব্যান্ডউইথ প্যারামিটার

ফ্রিক. (MHz)	TRP (dBm)	গেইন (dBi)	ডাইরেকটিভিটি (dBi)	কার্যকারিতা (%)	কার্যকারিতা (dB)
6000.0	6000.00	1.05	4.09	49.7%	-3.03
6100.0	6100.00	1.48	3.49	50.0%	-3.01
6200.0	6200.00	1.13	3.44	58.6%	-2.32
6300.0	6300.00	1.33	3.78	56.9%	-2.45
6400.0	6400.00	1.10	3.58	56.5%	-2.48
6500.0	6500.00	1.31	3.80	56.4%	-2.49
6600.0	6600.00	1.33	3.91	55.3%	-2.57
6700.0	6700.00	1.97	3.60	54.6%	-2.63

7.5GHz মাশরুম অ্যান্টেনা V2 (মৌলিক প্যারামিটার)

ন্যূনতম লাভ ৩.৪৯dBi(৬৮০০Mhz) গড় লাভ ৪.৪৩dBi ব্যান্ডউইথ ৬.৭০Ghz-৭.৫০Ghz VSWR VSWR≤১.৫ পোলারাইজেশন RHCP ৭.৫GHz ব্যান্ডউইথ প্যারামিটার ফ্রিক. (MHz) TRP (dBm) লাভ (dBi) ডাইরেক্টিভিটি (dBi) কার্যকারিতা (%) কার্যকারিতা (dB)

৬৭০০.০ ৬৭০০.০০

১.৮৯ ৩.৫৭ ৫৩.৯% -২.৬৯ ৬৮০০.০ ৬৮০০.০০ ১.১৮ ৩.৪৯ ৫৮.৯% -২.৩০

৬৯০০.০ ৬৯০০.০০

৪.৮৬ ৮৩.৪%

-০.79

মডেল	7.5G মাশরুম অ্যান্টেনা SMA M L=150mm
কনেক্টর টাইপ	SMA
ওজন	19.1g(+0.5g)
দৈর্ঘ্য	150mm(±2.0)
সর্বাধিক লাভ	4.৯৩dBi(৭০০০MHZ)
7000.0	7000.00	3.15	4.93	66.3%	-1.78
7100.0	7100.00	2.92	4.88	63.7%	-1.96
7200.0	7200.00	3.14	4.78	68.5%	-1.65
7300.0	7300.00	2.41	4.21	65.9%	-1.81
7400.0	7400.00	2.72	4.48	66.7%	-1.76
7500.0	7500.00	2.52	4.69	60.7%	-2.17

নোটস

ফ্রিকোয়েন্সি রেঞ্জ নোট: যে কোন ফ্রিকোয়েন্সি পয়েন্ট যা S11 Log<=-12db এর প্রয়োজনীয়তা পূরণ করে তা স্বাভাবিকভাবে ব্যবহার করা যেতে পারে।
গেইন কোঅফিশিয়েন্ট নোট: একটি গেইন কোঅফিশিয়েন্ট <=10db নির্দেশ করে যে ফ্রিকোয়েন্সি পয়েন্টের রিসেপশন প্রভাব যোগ্য, ছোট মান একটি ভাল প্রভাব নির্দেশ করে।
দিকনির্দেশনামূলক নোট: মাশরুম অ্যান্টেনা একটি অমনি-দিকনির্দেশক অ্যান্টেনা, এবং লাল এলাকা ভাল রিসেপশন পারফরম্যান্স নির্দেশ করে।

অ্যাপ্লিকেশন

VT6550 এর জন্য 6.5G মাশরুম অ্যান্টেনা
VT7550 এর জন্য 7.5G মাশরুম অ্যান্টেনা

পণ্য নির্বাচন এবং বিক্রয়োত্তর সহায়তার জন্য যোগাযোগ করুন [email protected] or পরিদর্শন করুন https://rcdrone.top/.

বিস্তারিত

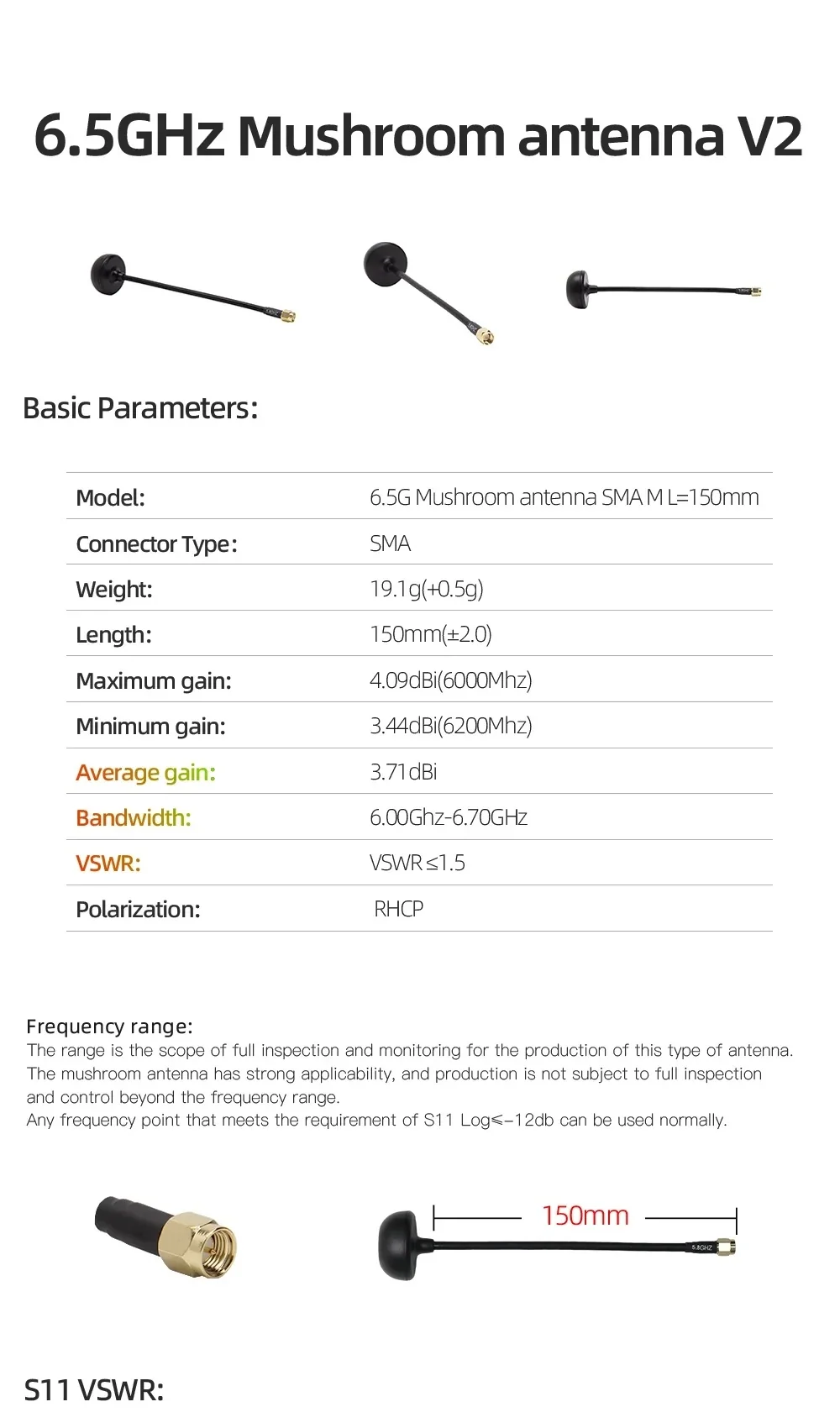

SKYZONE 6.5GHz Mushroom Antenna V2 SMA RHCP, 150mm lead—basic parameters and size overview

যখন আপনাকে একটি SMA সংযোগকারী, RHCP পোলারাইজেশন এবং 150mm কেবল দৈর্ঘ্য প্রয়োজন, তখন VT6550 নির্মাণের জন্য 6.5GHz V2 মাশরুম অ্যান্টেনা নির্বাচন করুন।

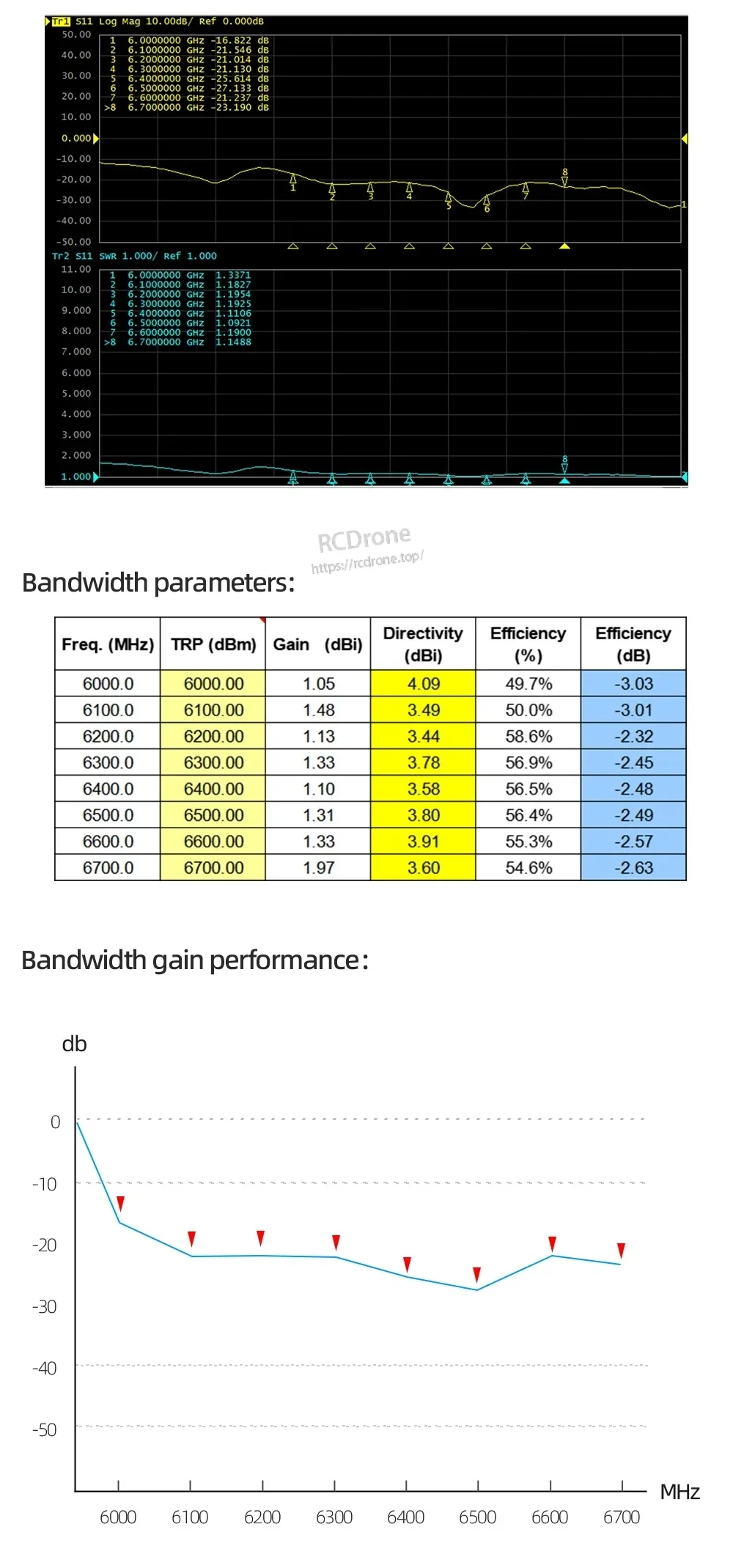

6.5GHz bandwidth parameters table and gain curve for SKYZONE 6.5GHz & 7.5GHz Mushroom Antenna V2

মাপা 6.0–6.7GHz পারফরম্যান্স ডেটা 6.5GHz ব্যান্ড জুড়ে কভারেজ এবং গেইন নিশ্চিত করতে সহায়তা করে।

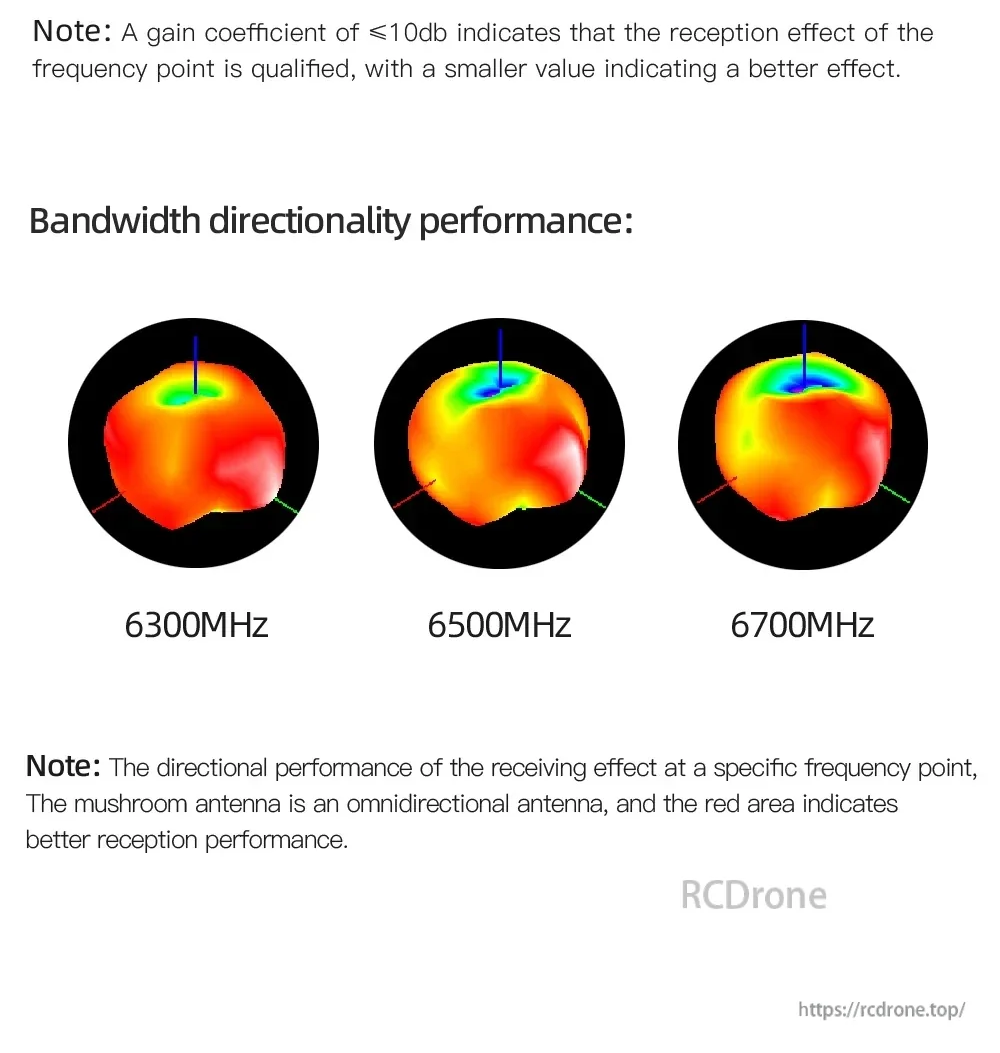

6.5GHz mushroom antenna omnidirectional reception maps at 6300MHz, 6500MHz, and 6700MHz

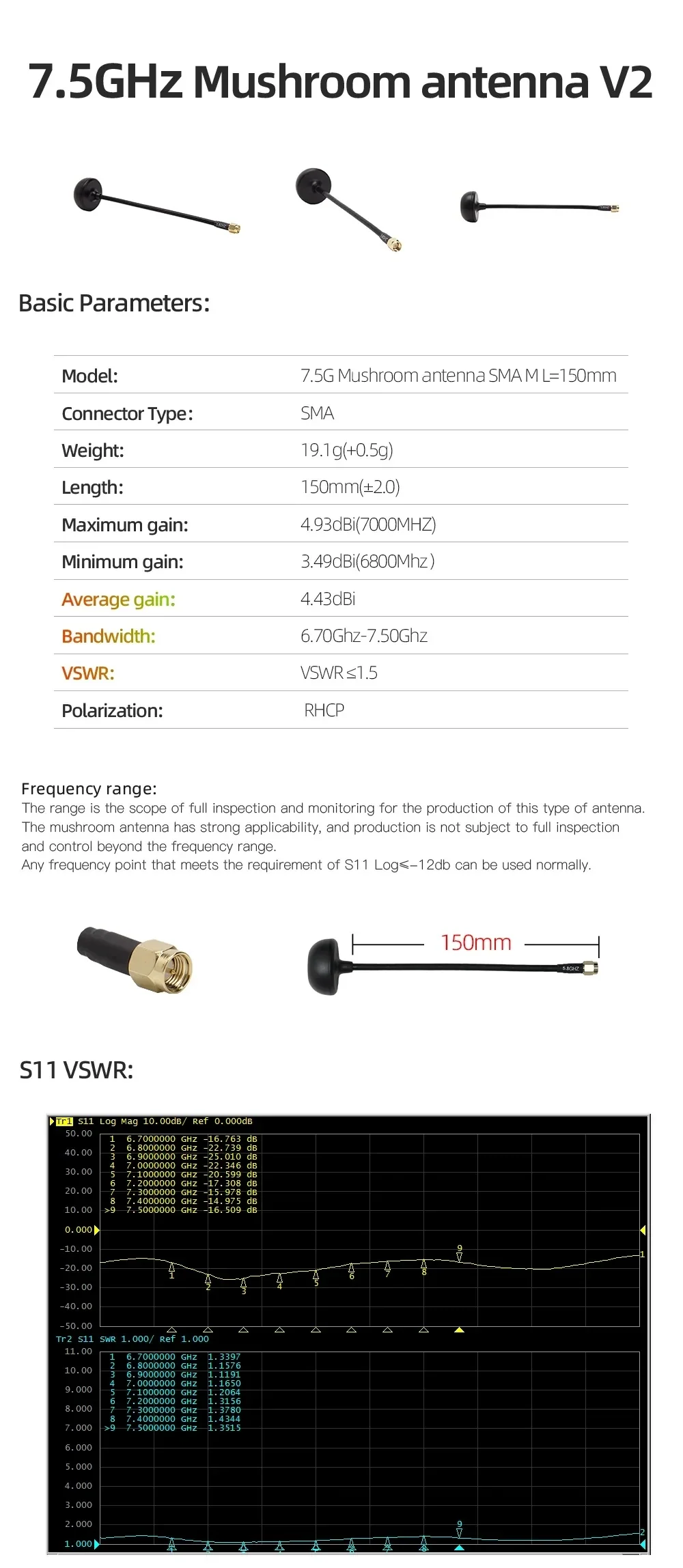

SKYZONE 7.5GHz Mushroom Antenna V2 SMA RHCP, 150mm lead—basic parameters with VSWR plot

VT7550 ভিডিও লিঙ্কের সাথে 7.5GHz V2 অ্যান্টেনা জোড়া করুন 6.7–7।5GHz পরিসর, RHCP এবং SMA সংযোগের সাথে।

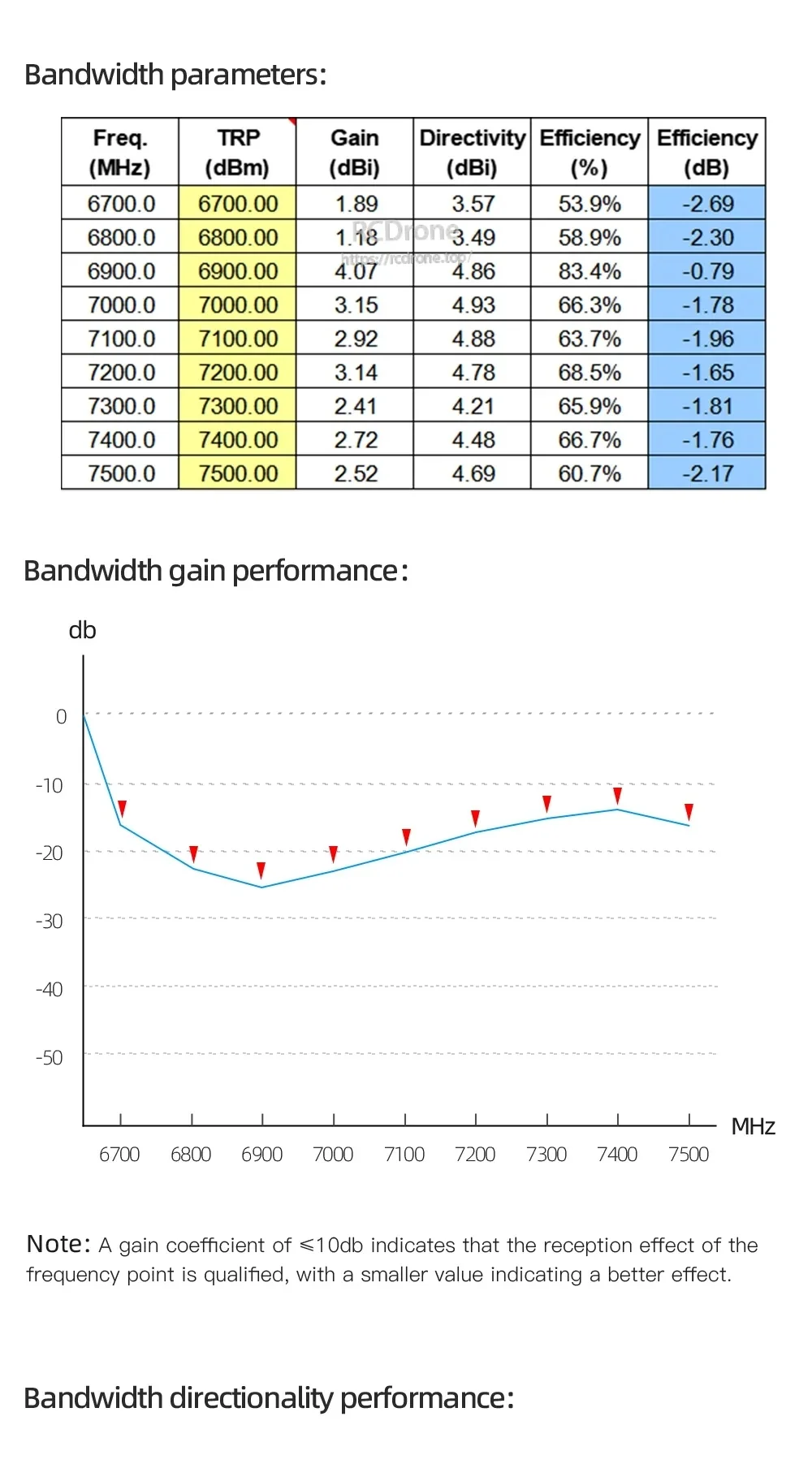

7.5GHz bandwidth parameters table and gain performance curve from 6700 to 7500MHz

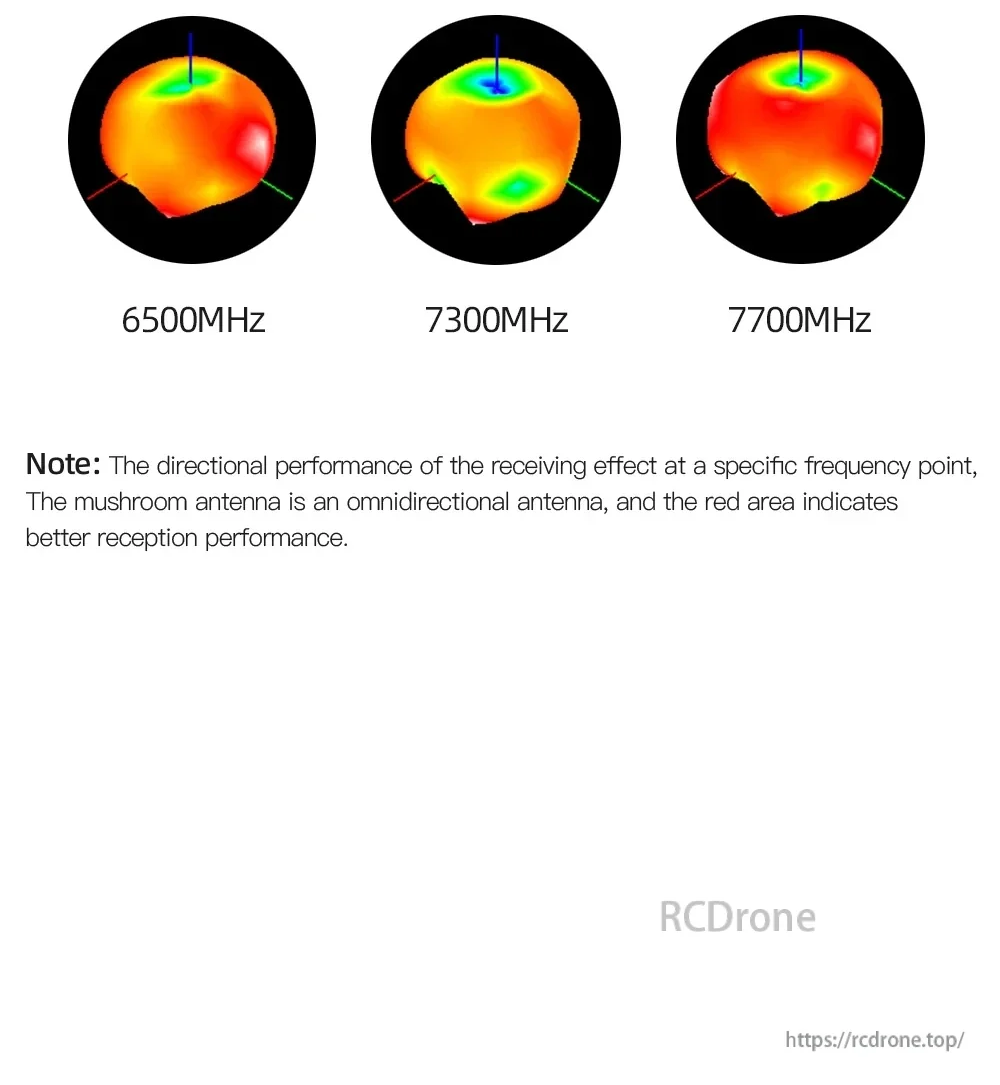

7.5GHz mushroom antenna omnidirectional reception maps at 6500MHz, 7300MHz, and 7700MHz
