GEPRC Momoda2 5.8G অ্যান্টেনা – ৫.৮GHz FPV অ্যান্টেনা LHCP/RHCP, ২.৪৫dBi, SMA/RP-SMA/UFL
GEPRC Momoda2 5.8G অ্যান্টেনা – ৫.৮GHz FPV অ্যান্টেনা LHCP/RHCP, ২.৪৫dBi, SMA/RP-SMA/UFL
GEPRC
পিকআপের উপলভ্যতা লোড করা যায়নি
Overview
GEPRC Momoda2 5.8G অ্যান্টেনা একটি 5.8GHz FPV অ্যান্টেনা যা সিগন্যাল ফ্রিকোয়েন্সি ধারাবাহিকতা উন্নত করতে এবং ট্রান্সমিশন ক্ষতি কমাতে PCB+FPC কাঠামো ব্যবহার করে। এটি 5.8GHz ব্যান্ডের মধ্যে দুটি পোলারাইজেশন বিকল্প (LHCP/RHCP) সমর্থন করে।
মূল বৈশিষ্ট্য
- সিগন্যাল ধারাবাহিকতা, বিস্তৃত ফ্রিকোয়েন্সি পরিসর এবং শক্তিশালী সামঞ্জস্যের জন্য PCB+FPC অ্যান্টেনা কাঠামো
- পোলারাইজেশন বিকল্প: LHCP / RHCP
- নিম্ন SWR ডিজাইন (অল্ট্রা-লো SWR / নিম্ন SWR)
- উচ্চ লাভ সহ কমপ্যাক্ট আকার
- মানক অপারেটিং ফ্রিকোয়েন্সি পরিসর; HD এবং অ্যানালগ VTX এর সাথে সামঞ্জস্যপূর্ণ
- ইন্টারফেস বিকল্পগুলি প্রদর্শিত: SMA, RP-SMA, AngleMMCX, UFL
- প্রতিটি অ্যান্টেনা একটি স্পেকট্রাম অ্যানালাইজার দিয়ে পরীক্ষা করা হয় যাতে SWR মানদণ্ড পূরণ হয়
- দাবি প্রদর্শিত: “নতুন FPC কাঠামোগত ডিজাইন, 5.8G 2.5W VTX সহ 15KM পরিসর অর্জন করে”

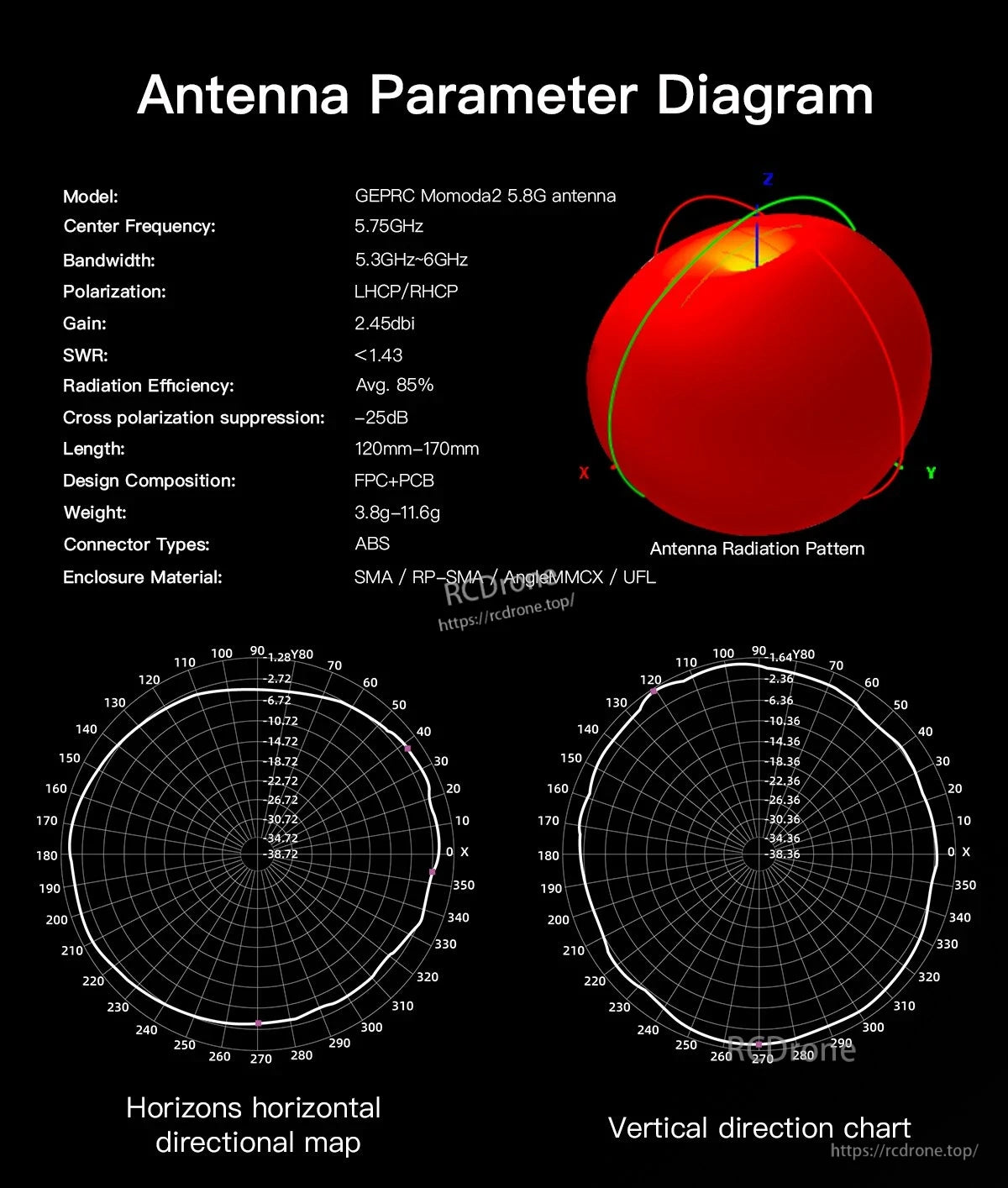

স্পেসিফিকেশন
| মডেল | GEPRC Momoda2 5.8G অ্যান্টেনা |
| কেন্দ্র ফ্রিকোয়েন্সি | 5.75GHz |
| ব্যান্ডউইথ | 5.3GHz-6GHz |
| পোলারাইজেশন | LHCP / RHCP |
| গেইন | 2.45dbi |
| অ্যাক্সিয়াল অনুপাত | <= 3 |
| SWR | < 1.43 |
| রেডিয়েশন দক্ষতা | গড়. 85% |
| ক্রস পোলারাইজেশন দমন | -25dB |
| দৈর্ঘ্য | 120mm-170mm |
| অ্যান্টেনা ডিজাইন | FPC+PCB |
| অ্যান্টেনা ওজন | 3.8g-11.6g |
| এনক্লোজার উপাদান | এবিএস |
| কনেক্টর প্রকার | এসএমএ / আরপি-এসএমএ / অ্যাঙ্গেল এমএমসিএক্স / ইউএফএল |

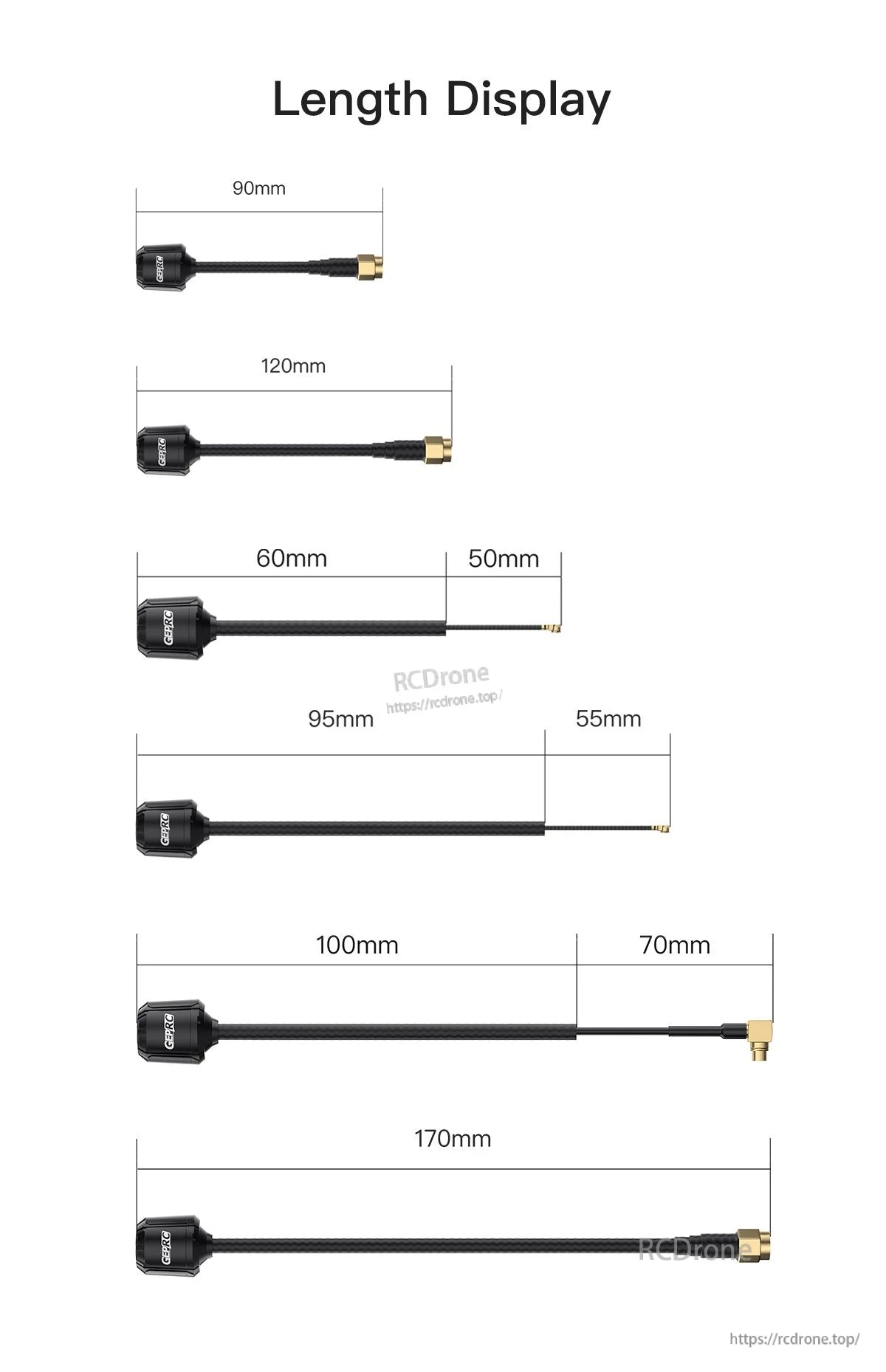

দৈর্ঘ্য প্রদর্শন (দেখানো)
- 90 মিমি
- 120 মিমি
- 60 মিমি + 50 মিমি
- 95 মিমি + 55 মিমি
- 100 মিমি + 70 মিমি
- 170 মিমি
এসডব্লিউআর প্যারামিটার ডায়াগ্রাম (দেখানো)
| 5.3500000 গিগাহার্জ | 1.5838 |
| 5.5000000 গিগাহার্জ | 1.2650 |
| 5.6500000 গিগাহার্জ | 1.3392 |
| 5.8000000 গিগাহার্জ | 1.5280 |
| 6.0000000 গিগাহার্জ | 1.5778 |
রিটার্ন লস ডায়াগ্রাম (দেখানো)
| 5.3500000 গিগাহার্জ | -13.023 ডিবি |
| 5.5000000 গিগাহার্জ | -19.931 ডিবি |
| 5.6500000 গিগাহার্জ | -15.978 dB |
| 5.8000000 GHz | -12.522 dB |
| 6.0000000 GHz | -12.020 dB |
স্মিথ চার্ট মান (দেখানো হয়েছে)
| 5.3500000 GHz | 71.321 ওহম | -12.638 ওহম | 2.3539 পিকোফ্যারাড |
| 5.5000000 GHz | 46.496 ওহম | -1.8882 ওহম | 15.326 পিকোফ্যারাড |
| 5.6500000 GHz | 56.640 ওহম | 14.527 ওহম | 409.23 হেনরি |
| 5.8500000 GHz | 51.170 ওহম | -17.167 ওহম | 1.5847 পিকোফ্যারাড |
| 5.9500000 GHz | 37.215 ওহম | -4.1387 ওহম | 6.4630 পিকোফ্যারাড |
অর্ডার সহায়তা বা প্রযুক্তিগত সহায়তার জন্য যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.
কি অন্তর্ভুক্ত
- 1 x Momoda 5.৮জি অ্যান্টেনা
অ্যাপ্লিকেশন
- ৫.৮জিএইচজেড FPV ভিডিও সিস্টেম
- এইচডি এবং অ্যানালগ VTX সেটআপ
বিস্তারিত

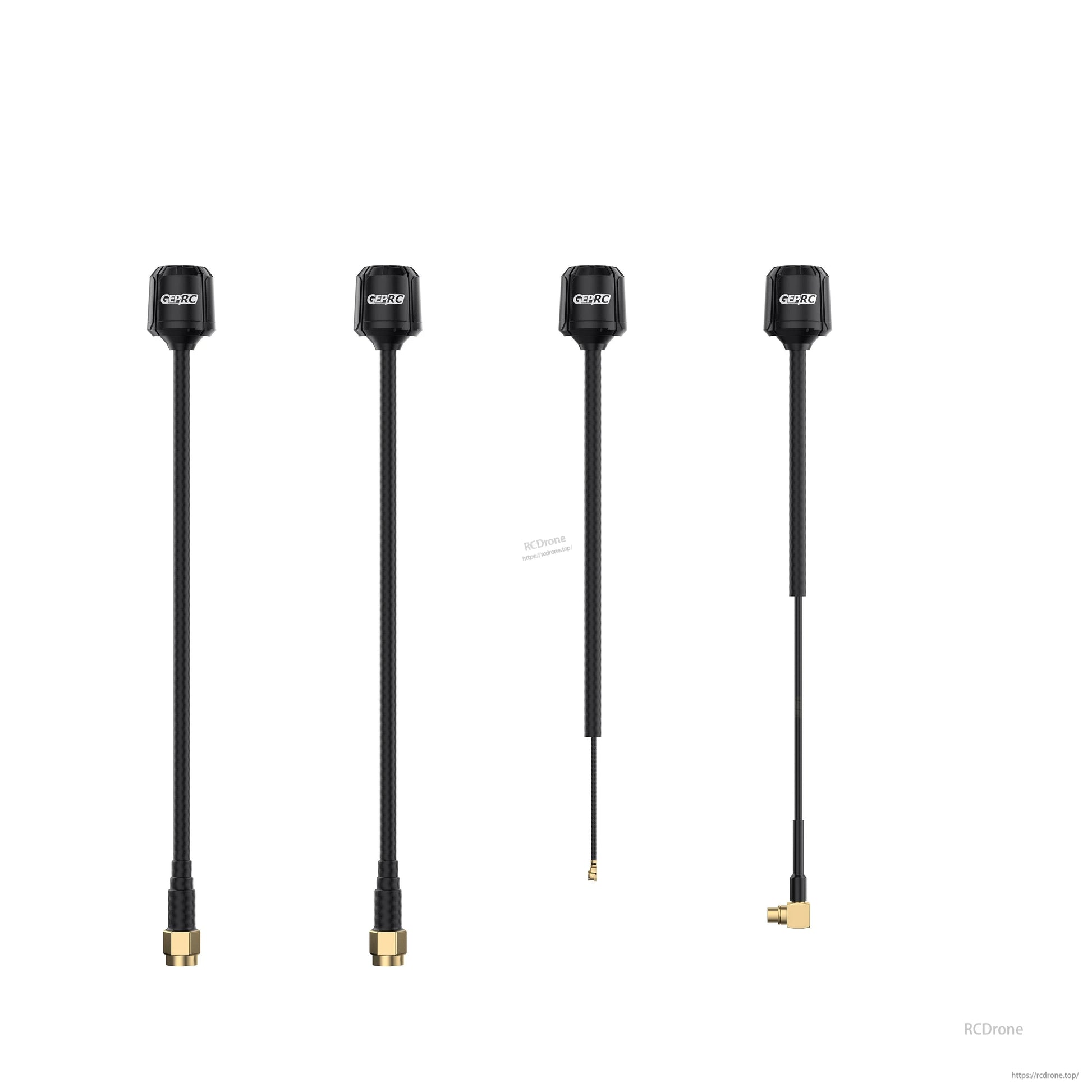

GEPRC Momoda2 5.8G RHCP অ্যান্টেনা একটি কমপ্যাক্ট স্টাব-স্টাইল হাউজিং ব্যবহার করে যা পরিষ্কার FPV VTX মাউন্টিংয়ের জন্য একটি নমনীয় কোঅ্যাক্স লিড রয়েছে।
Momoda 2 5.8G RHCP অ্যান্টেনা একটি PCB+FPC কাঠামো ব্যবহার করে একটি কমপ্যাক্ট, সুরক্ষিত হাউজিংয়ে পরিষ্কার FPV ইনস্টলেশনের জন্য।
GEPRC Momoda2 5.8G অ্যান্টেনার স্পেসিফিকেশনগুলিতে ৫.৭৫জিএইচজেড কেন্দ্র ফ্রিকোয়েন্সি, ৫.৩–৬জিএইচজেড ব্যান্ডউইথ, ২.৪৫ডিবিআই গেইন এবং <১.৪৩ SWR তালিকাভুক্ত রয়েছে।
SWR এবং রিটার্ন লস প্লটগুলি ৫.৩৫ থেকে ৬.০০ গিগাহার্জের মধ্যে GEPRC Momoda2 5.8G অ্যান্টেনার টিউনিংয়ের দ্রুত পরীক্ষা প্রদান করে।
GEPRC Momoda2 5.8G অ্যান্টেনা টিউনিং ৫.৩৫–৫.৯৫ গিগাহার্জ ব্যান্ডে নিম্ন SWR লক্ষ্য করে VTX কর্মক্ষমতা ধারাবাহিক রাখতে।

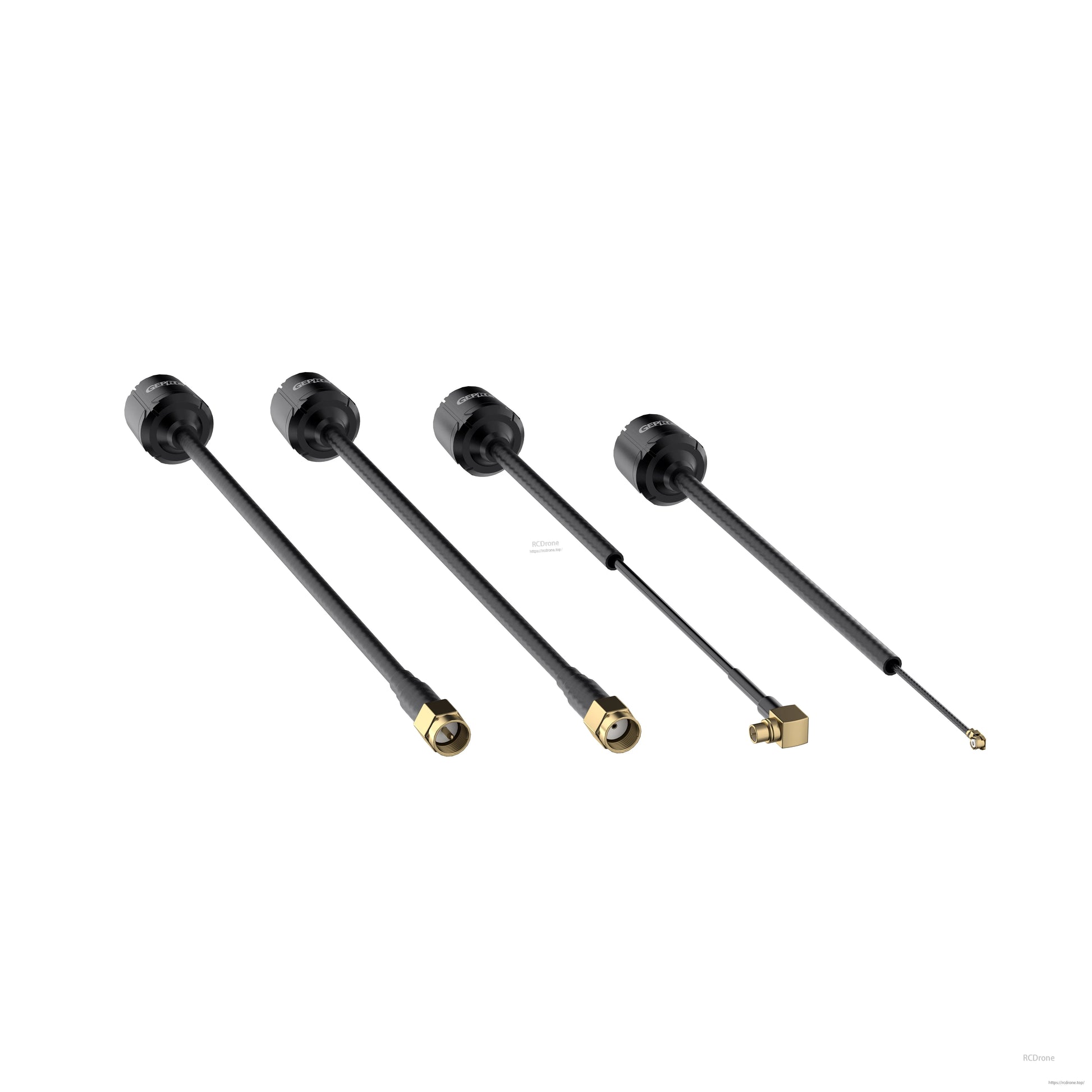

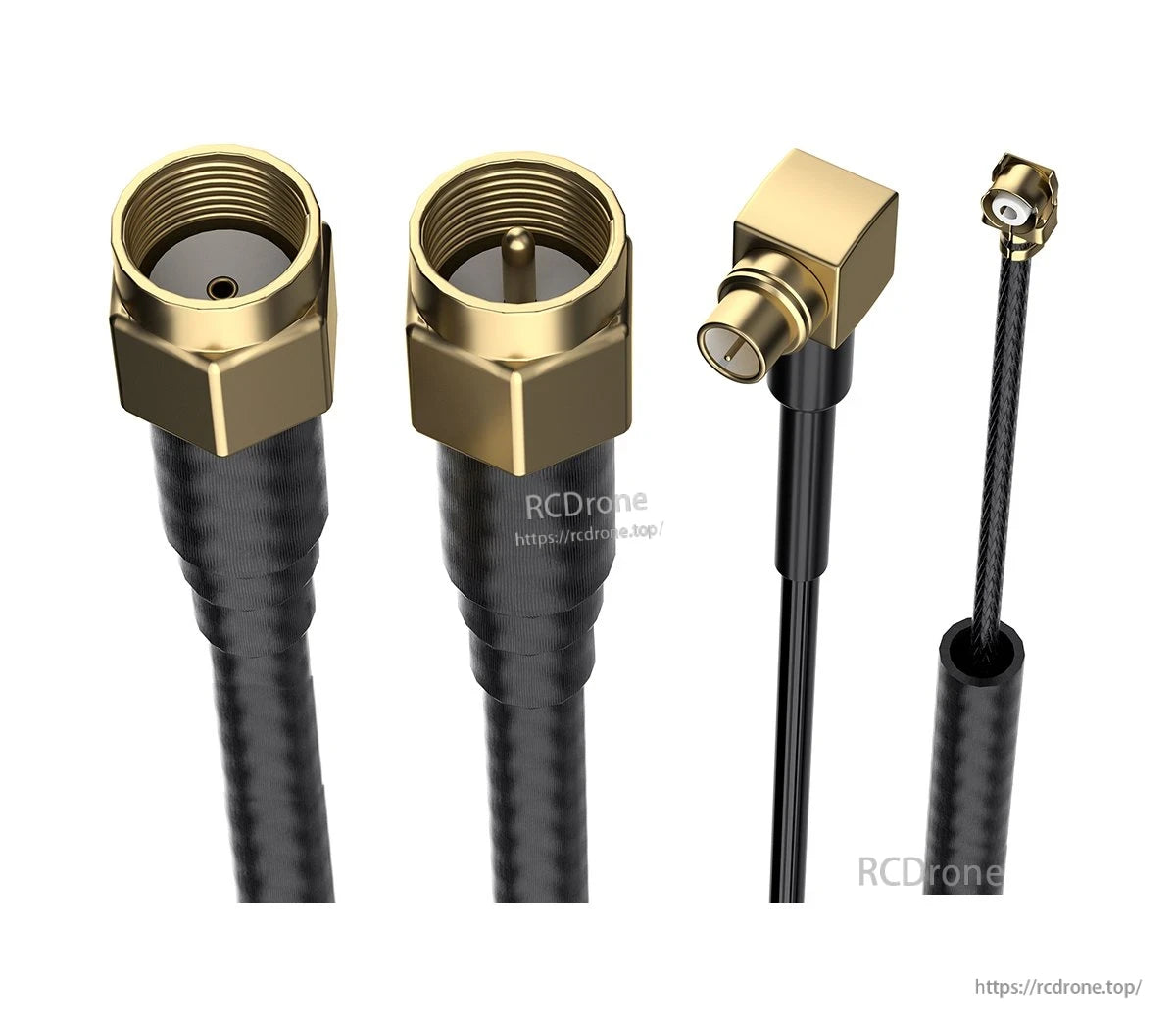

GEPRC Momoda2 5.8G অ্যান্টেনাগুলি আপনার ভিডিও ট্রান্সমিটার সেটআপের সাথে মেলানোর জন্য SMA, RP-SMA, কোণযুক্ত MMCX, বা UFL সংযোগকারীর সাথে অফার করা হয়।
একাধিক কেবল-দৈর্ঘ্য বিকল্পগুলি Momoda2 অ্যান্টেনাকে আপনার ফ্রেম লেআউট এবং সংযোগকারী রুটিংয়ের সাথে মেলাতে সহায়তা করে।

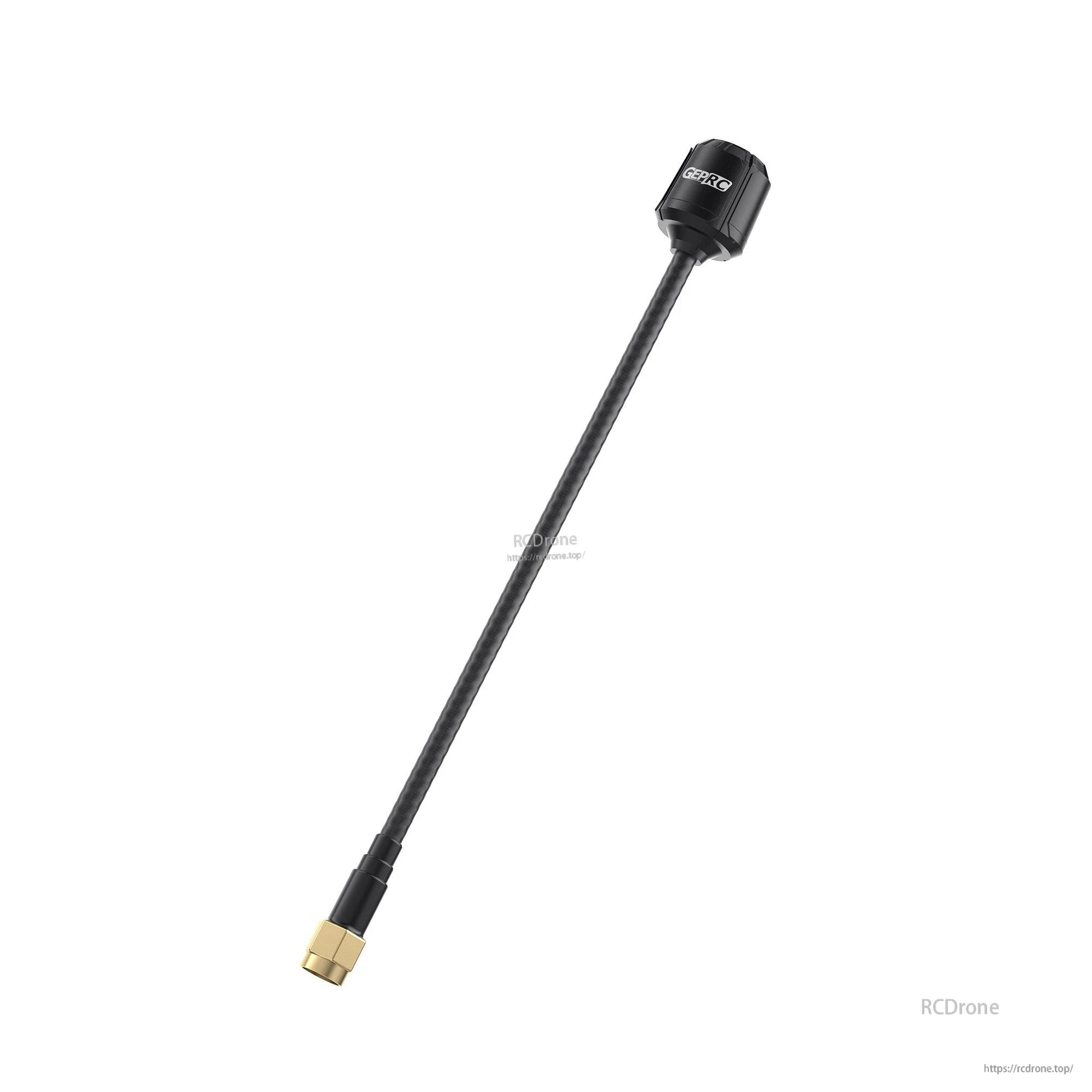

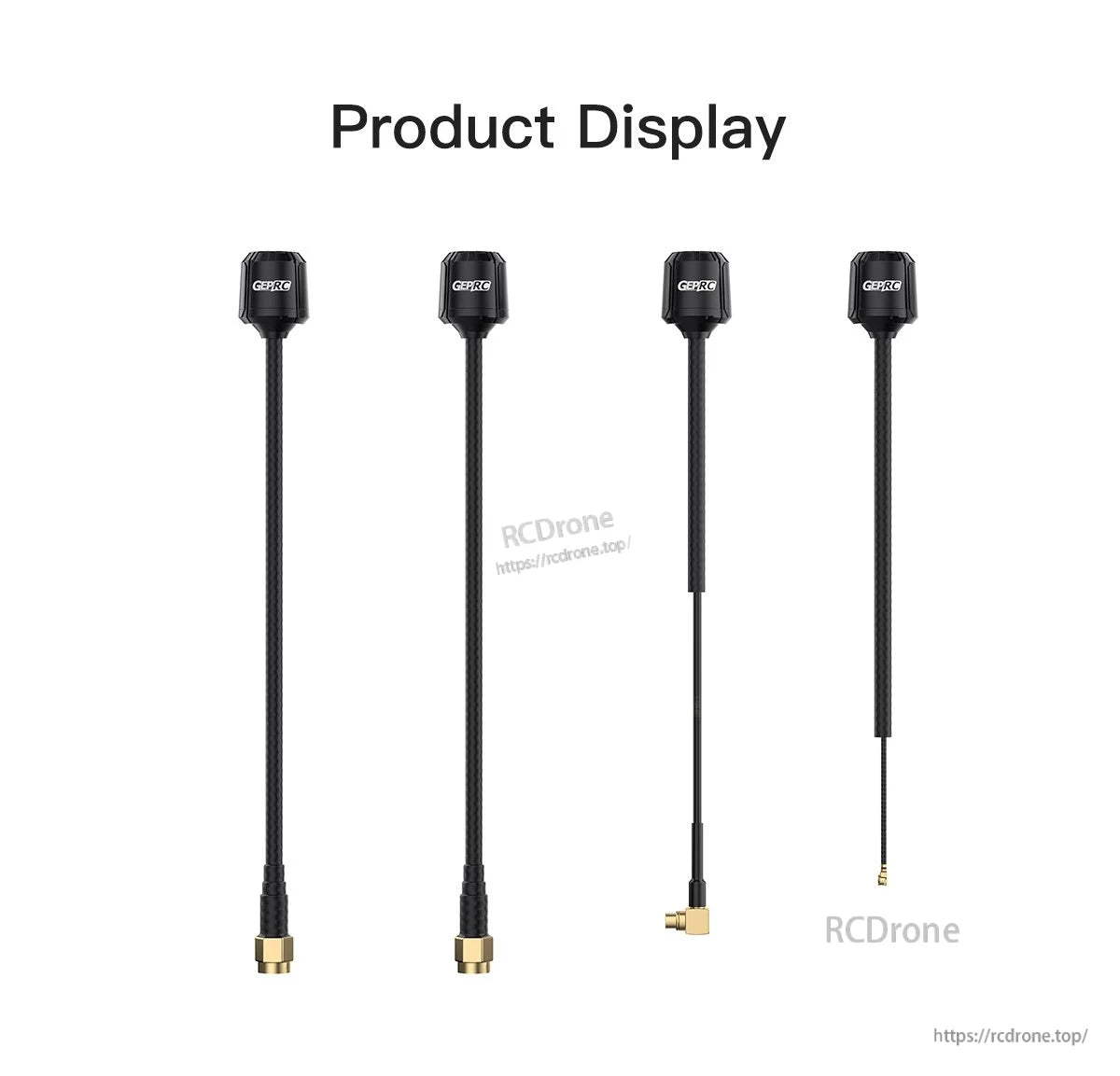

GEPRC Momoda2 5.8G FPV অ্যান্টেনাগুলি একটি দীর্ঘ কোঅ্যাক্স লিড এবং বিভিন্ন সংযোগকারী শৈলী সহ আসে যা বিভিন্ন VTX সেটআপের জন্য উপযুক্ত।

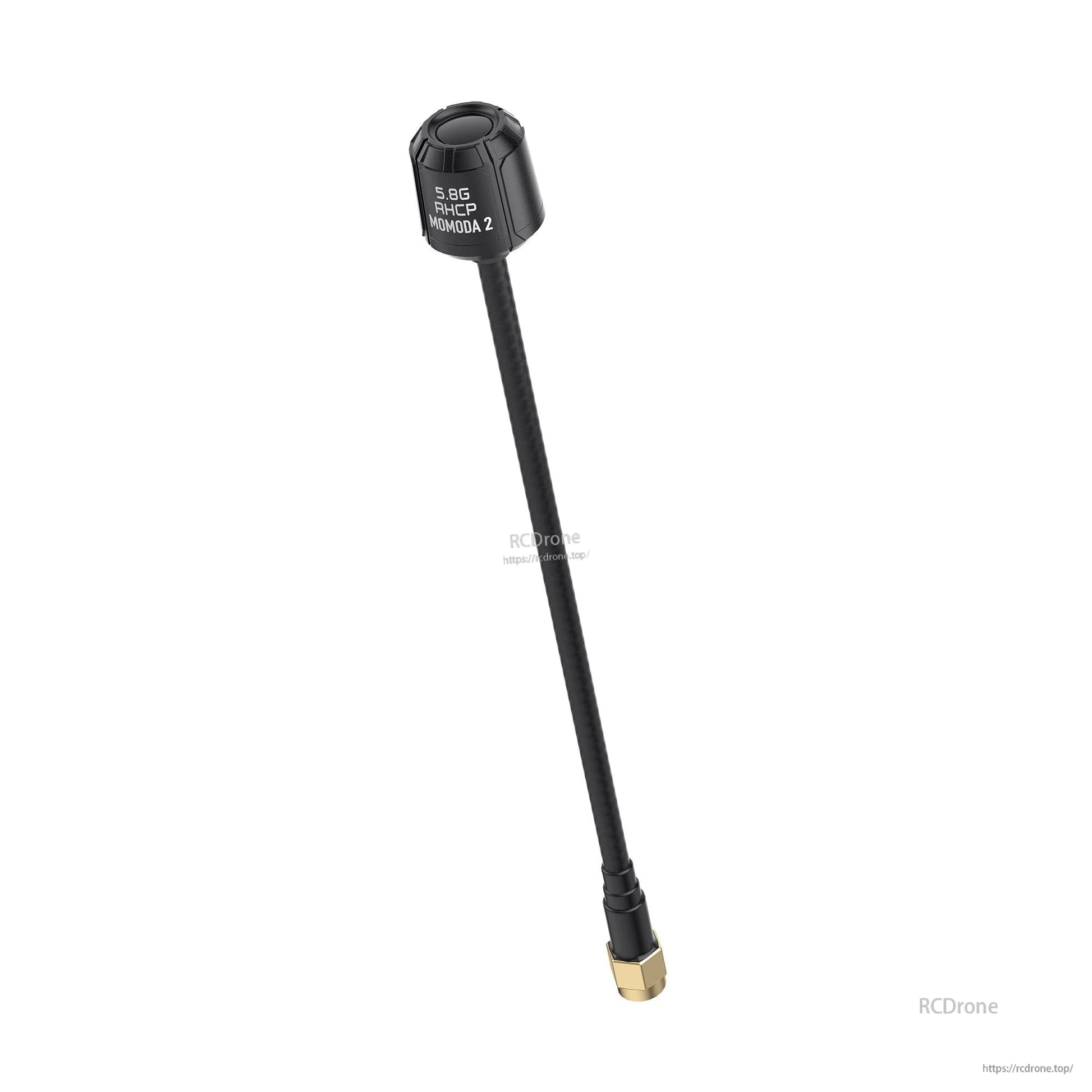

GEPRC Momoda2 5.8G RHCP অ্যান্টেনাগুলি একটি স্লিম কোঅ্যাক্স লিড এবং পরিষ্কার FPV VTX সেটআপের জন্য একটি সোনালী SMA-শৈলীর সংযোগকারী বৈশিষ্ট্যযুক্ত।
GEPRC Momoda2 5.8G LHCP অ্যান্টেনাগুলি FPV নির্মাণে নমনীয় মাউন্টিংয়ের জন্য SMA সংযোগকারীর সাথে দীর্ঘ কোঅ্যাক্স লিড অন্তর্ভুক্ত করে।
GEPRC Momoda 2 5.8G অ্যান্টেনাটি স্পষ্টভাবে LHCP বা RHCP হিসাবে চিহ্নিত করা হয়েছে যাতে সেটআপের সময় পোলারাইজেশন মেলাতে সহায়তা করে।
GEPRC Momoda2 5.8G অ্যান্টেনাটি একটি কমপ্যাক্ট কোঅ্যাক্স লিড ব্যবহার করে যা FPV ভিডিও গিয়ারে পরিষ্কার, নিরাপদ মাউন্টিংয়ের জন্য সোনালী-ফিনিশ সংযোগকারী সহ।
