GEPRC SOMA ১.২জি/১.৩জি ডুয়াল-কোর RHCP SMA অ্যান্টেনা (১২০০/১৩০০MHz) ইমেজ ট্রান্সমিশনের জন্য

Overview

GEPRC SOMA 1.2G/1.3G ডুয়াল অ্যান্টেনা একটি অ্যান্টেনা যা উড়ানের সময় নির্ভরযোগ্য চিত্র স্থানান্তর সমর্থন করার জন্য ডিজাইন করা হয়েছে। অপ্টিমাইজড SOMA 1.2G/1.3G অ্যান্টেনা ডুয়াল-কোর আরএফ, অতিরিক্ত নিম্ন ভিএসডব্লিউআর, উন্নত কভারেজ এবং বৃহত্তর গেইন হাইলাইট করে।

পণ্য নির্বাচন বা সহায়তার জন্য, যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.

মূল বৈশিষ্ট্য

• সিগন্যাল গেইন বাড়ানোর জন্য ডুয়াল-কোর আরএফ প্রযুক্তি (ফিল্ড টেস্টিং জানায় যে ডুয়াল-কোর আরএফ এককগুলির তুলনায় 30% গেইন বাড়ায়)
• উত্তম স্থানান্তর দক্ষতার জন্য অতিরিক্ত নিম্ন ভিএসডব্লিউআর
• উন্নত কভারেজ এবং বৃহত্তর গেইন
• প্রিমিয়াম অ্যান্টেনা ইন্টারফেস
• টাইট এবং নিরাপদ সমাবেশের জন্য আল্ট্রাসোনিক ওয়েল্ডিং
• প্রতিটি অ্যান্টেনা একটি স্পেকট্রাম অ্যানালাইজারের সাথে পরীক্ষা করা হয় যাতে শিল্প মানের সাথে ভিএসডব্লিউআর সম্মতি নিশ্চিত হয়

স্পেসিফিকেশন

GEPRC SOMA 1.2G ডুয়াল অ্যান্টেনা

GEPRC SOMA 1.3G ডুয়াল অ্যান্টেনা

প্যারামিটার তুলনা (যেমন প্রদত্ত)

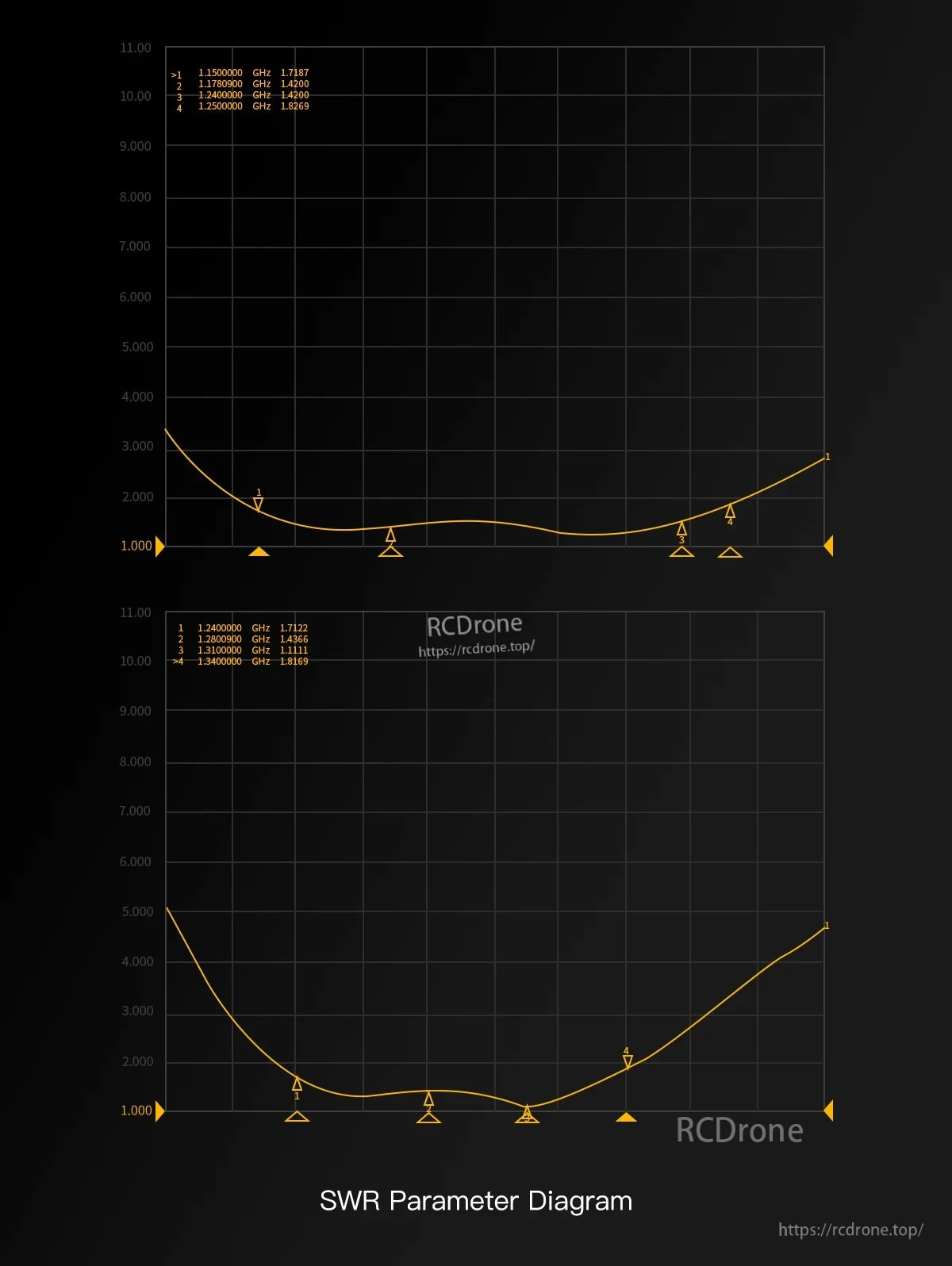

SWR প্যারামিটার ডায়াগ্রাম (মার্কার মান)

• 1.1500000 GHz: 1.7187
• 1.1780900 GHz: 1.4200
• 1.2400000 GHz: 1.4200
<1.2500000 GHz: 1.8269

• 1.2400000 GHz: 1.7122
• 1.2800900 GHz: 1.4366
• 1.3100000 GHz: 1.1111
• 1.3400000 GHz: 1.8169

রিটার্ন লস ডায়াগ্রাম (মার্কার মান)

• 1.1600000 GHz: -11.540 dB
• 1.1780900 GHz: -18.185 dB
• 1.2400000 GHz: -17.089 dB
• 1.২৬০০০০০ GHz: -১০.৩৪২ dB

• ১.২৪০০০০০ GHz: -১১.৯৩০ dB
• ১.২৮০০৯০০ GHz: -১৪.১৩০ dB
• ১.৩১০০০০০ GHz: -২১.৫২৩ dB
• ১.৩৪০০০০০ GHz: -১১.৭৬৯ dB

কি অন্তর্ভুক্ত

• ১ x Momoda ১.২G/১.৩G ডুয়াল অ্যান্টেনা

অ্যাপ্লিকেশন

• ১.২G/১.৩G ইমেজ ট্রান্সমিশন লিঙ্ক
• উচ্চ-ম্যানুভার ফ্লাইটের সময় স্থিতিশীল সিগন্যাল কভারেজ প্রয়োজন এমন ব্যবহার ক্ষেত্র

বিস্তারিত

GEPRC SOMA ১.২G/১.৩G অ্যান্টেনাগুলি FPV নির্মাণে সহজ মাউন্টিং এবং রাউটিংয়ের জন্য একটি SMA সংযোগকারী সহ দীর্ঘ কোঅ্যাক্স লিড ব্যবহার করে।

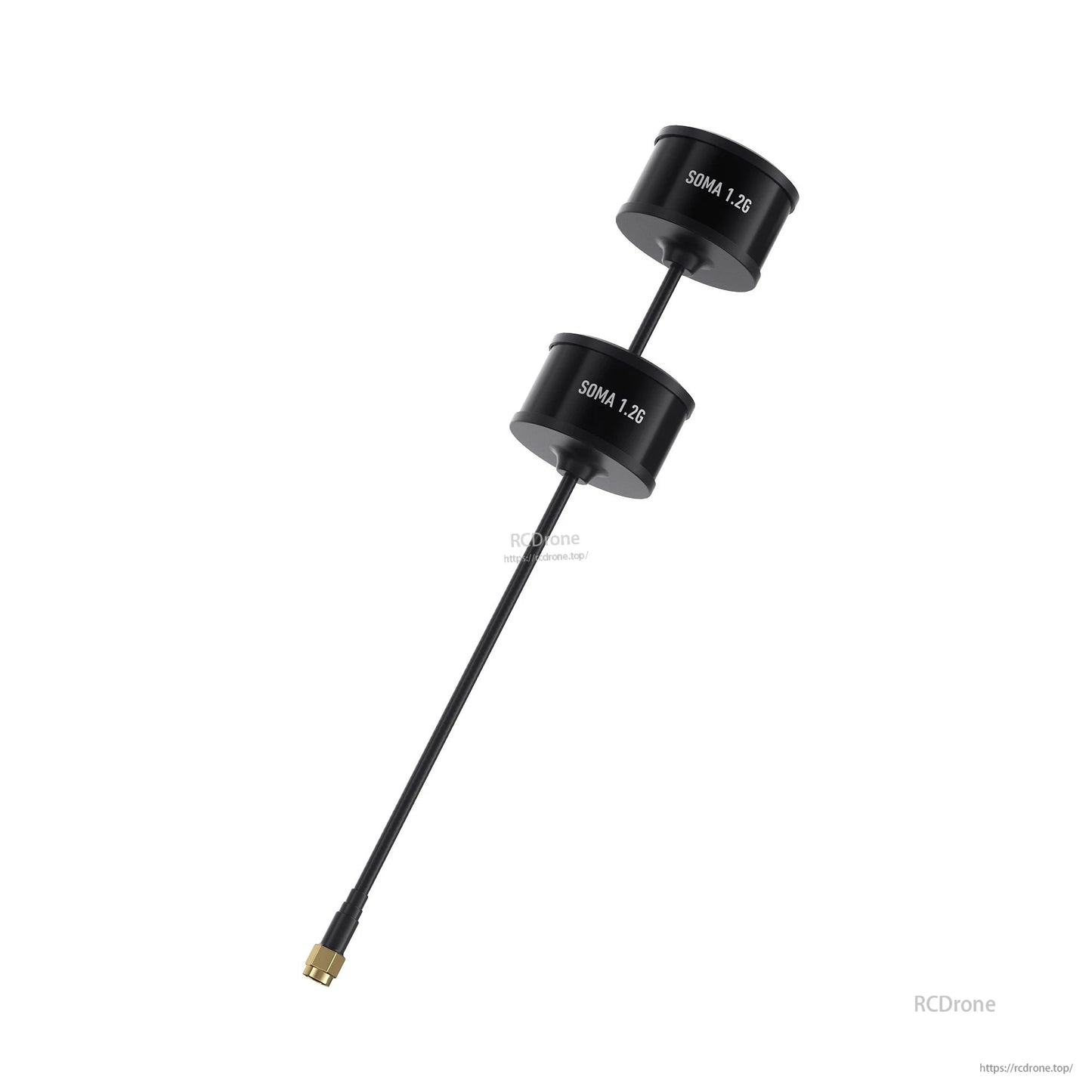

GEPRC SOMA ১.২G ডুয়াল-কোর RF অ্যান্টেনা একটি কমপ্যাক্ট সিলিন্ড্রিক্যাল হাউজিংয়ে আসে যা “SOMA ১.২G” লেবেলযুক্ত, ইনস্টলেশনের সময় সহজ সনাক্তকরণের জন্য।

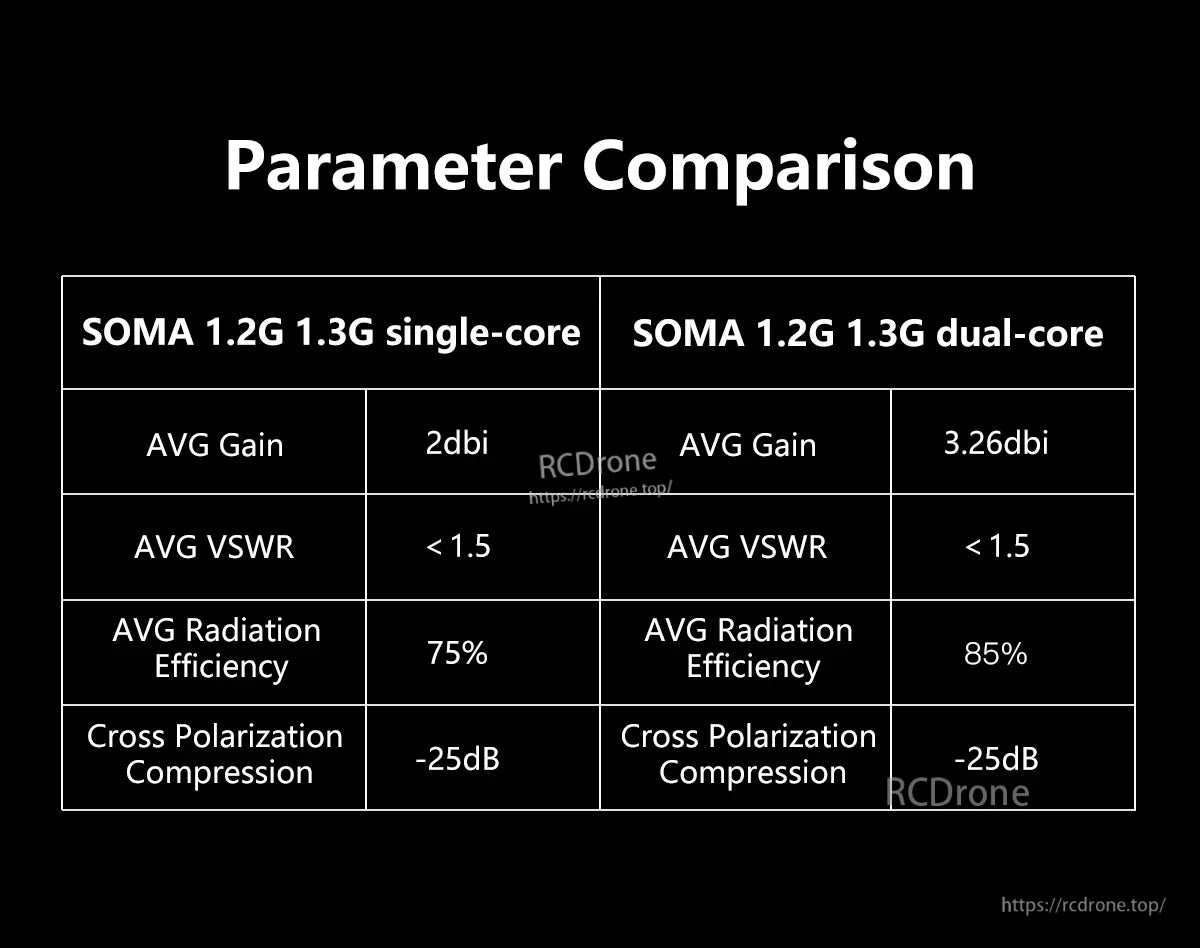

SOMA ১.২G/১.৩G ডুয়াল-কোর অ্যান্টেনার স্পেসিফিকেশন ৩.২৬dBi গড় লাভ, <১.৫ VSWR, ৮৫% গড় রেডিয়েশন দক্ষতা, এবং -২৫dB ক্রস পোলারাইজেশন সংকোচন তালিকাভুক্ত করে।

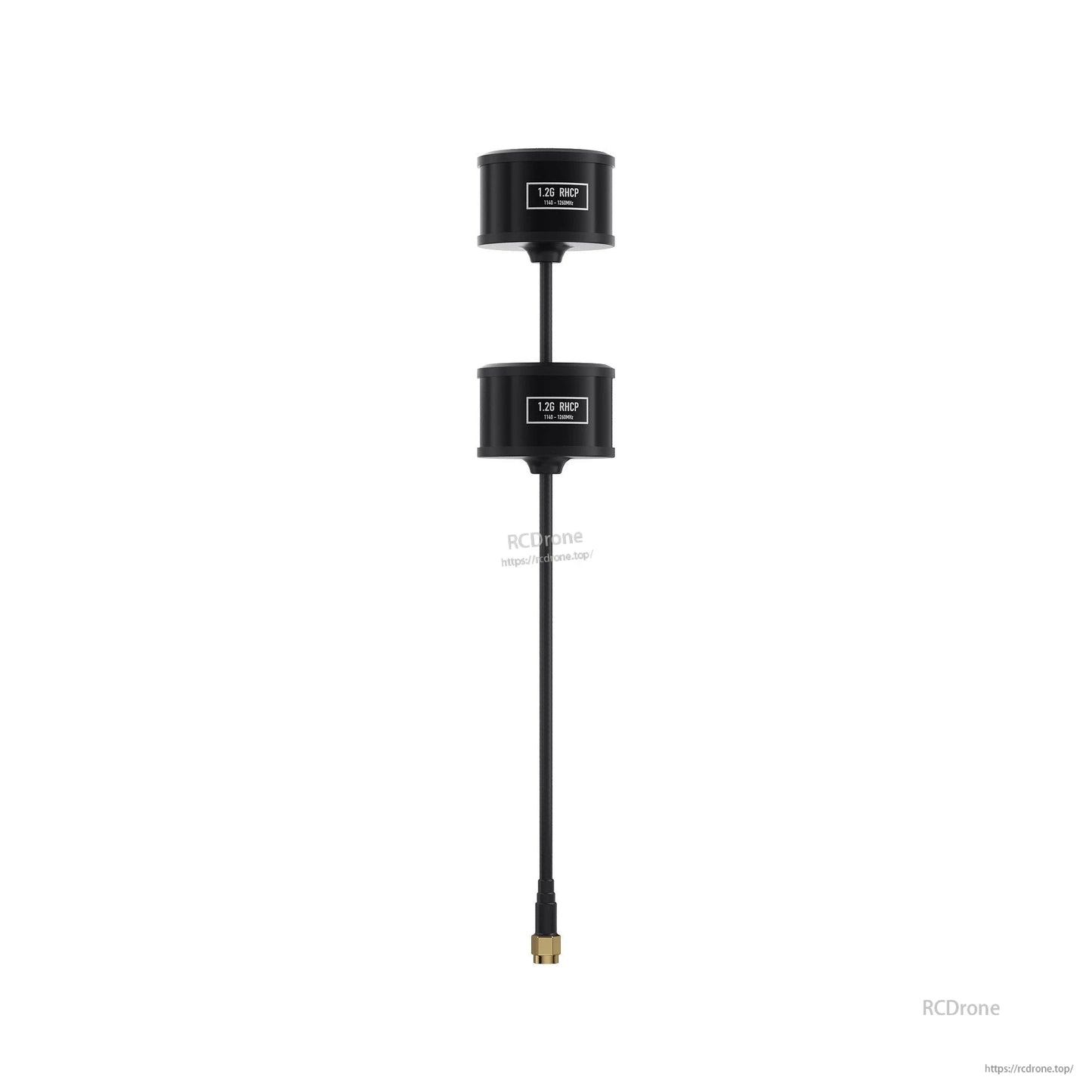

GEPRC SOMA 1.2G এবং 1.3G ডুয়াল অ্যান্টেনা RHCP পোলারাইজেশন ব্যবহার করে একটি SMA সংযোগকারী সহ এবং 1140–1260MHz অথবা 1260–1360MHz ব্যান্ডউইথ কভার করে।

GEPRC SOMA 1.2G ডুয়াল-কোর RHCP SMA অ্যান্টেনা লক্ষ্য এবং মাউন্ট করার সময় রেফারেন্সের জন্য 3D রেডিয়েশন এবং দিকনির্দেশক প্যাটার্ন প্লট অন্তর্ভুক্ত করে।

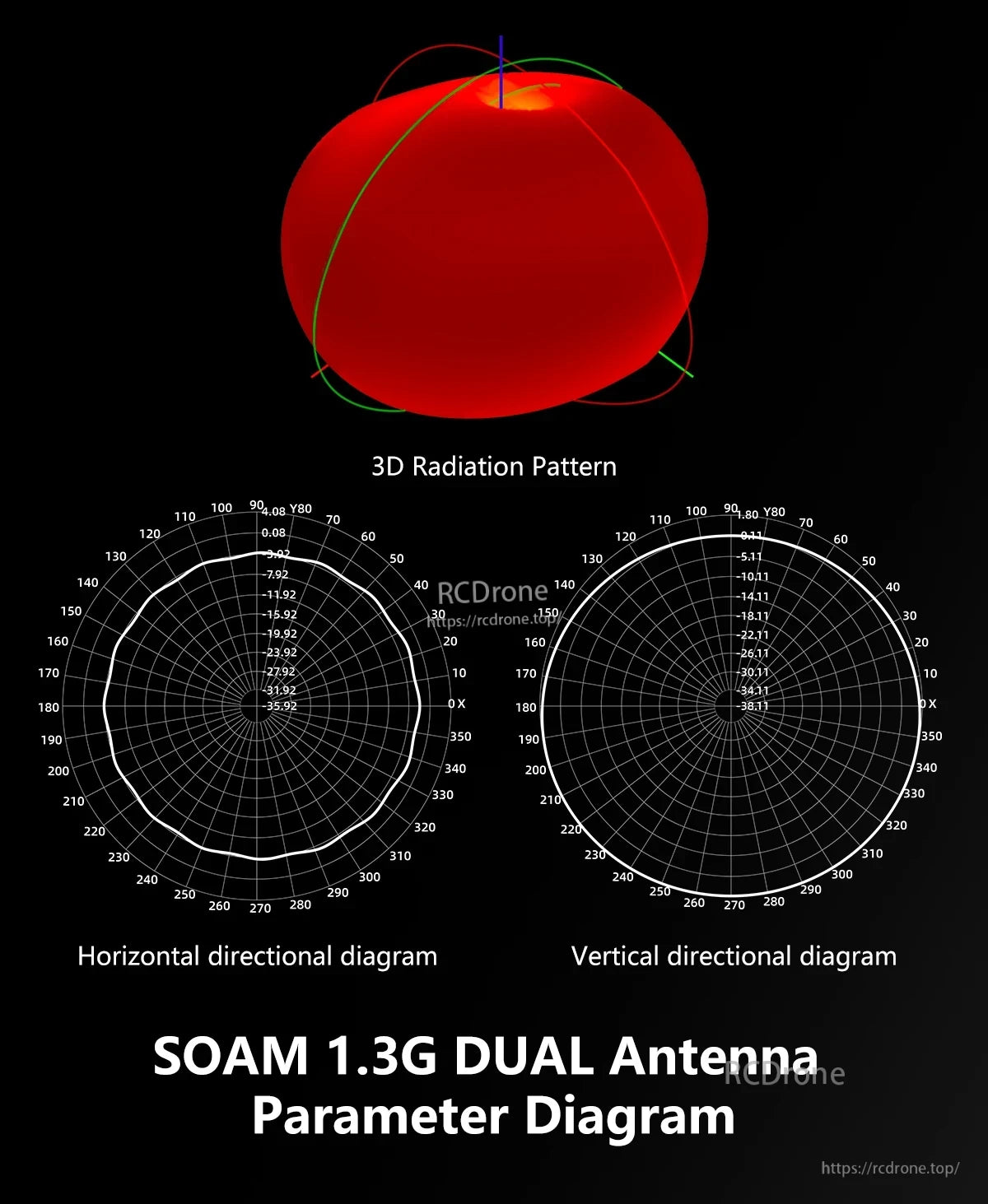

SOMA 1.3G ডুয়াল অ্যান্টেনার রেডিয়েশন প্যাটার্ন ডায়াগ্রামে সিগন্যাল পরিকল্পনার জন্য অনুভূমিক এবং উল্লম্ব দিকনির্দেশক প্লট অন্তর্ভুক্ত রয়েছে।

1.2–1.3 GHz পরিসরের SWR কার্ভগুলি সাধারণ অপারেটিং ফ্রিকোয়েন্সিতে অ্যান্টেনার মেলানো যাচাই করতে সহায়তা করে।

1.2–1.3GHz পরিসরের রিটার্ন লস প্লটগুলি সামঞ্জস্যপূর্ণ ভিডিও লিঙ্কের জন্য অ্যান্টেনার টিউনিং যাচাই করতে সহায়তা করে।

1.16–1.34 GHz থেকে ইম্পিডেন্স পরিমাপগুলি 1.2G/1.3G FPV ভিডিও সেটআপের জন্য অ্যান্টেনার মেলানো যাচাই করতে সহায়তা করে।

GEPRC SOMA 1.2G/1.3G অ্যান্টেনা একটি ডুয়াল-কোর RF ডিজাইন, অতিরিক্ত নিম্ন VSWR, এবং নির্ভরযোগ্য লিঙ্কের জন্য উন্নত গেইন সহ বর্ণনা করা হয়েছে।

GEPRC SOMA ডুয়াল-কোর অ্যান্টেনা একটি 170mm কোঅ্যাক্স লিড এবং SMA সংযোগকারী ব্যবহার করে যা আপনার FPV সেটআপে নমনীয় মাউন্টিংয়ের জন্য উপযুক্ত।

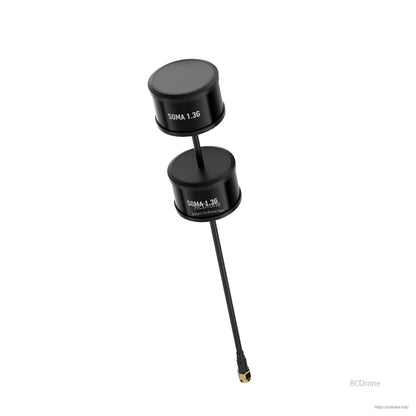

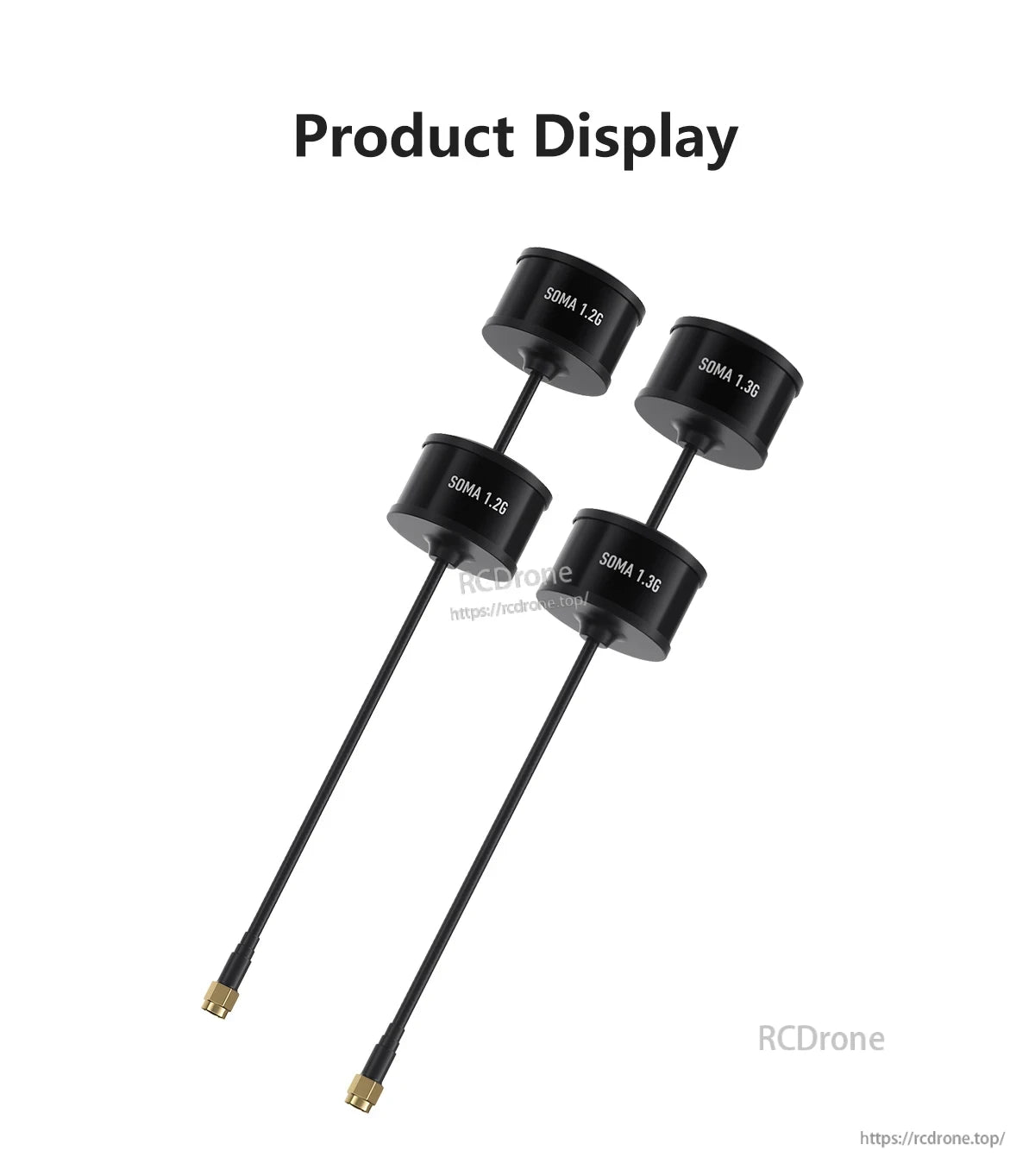

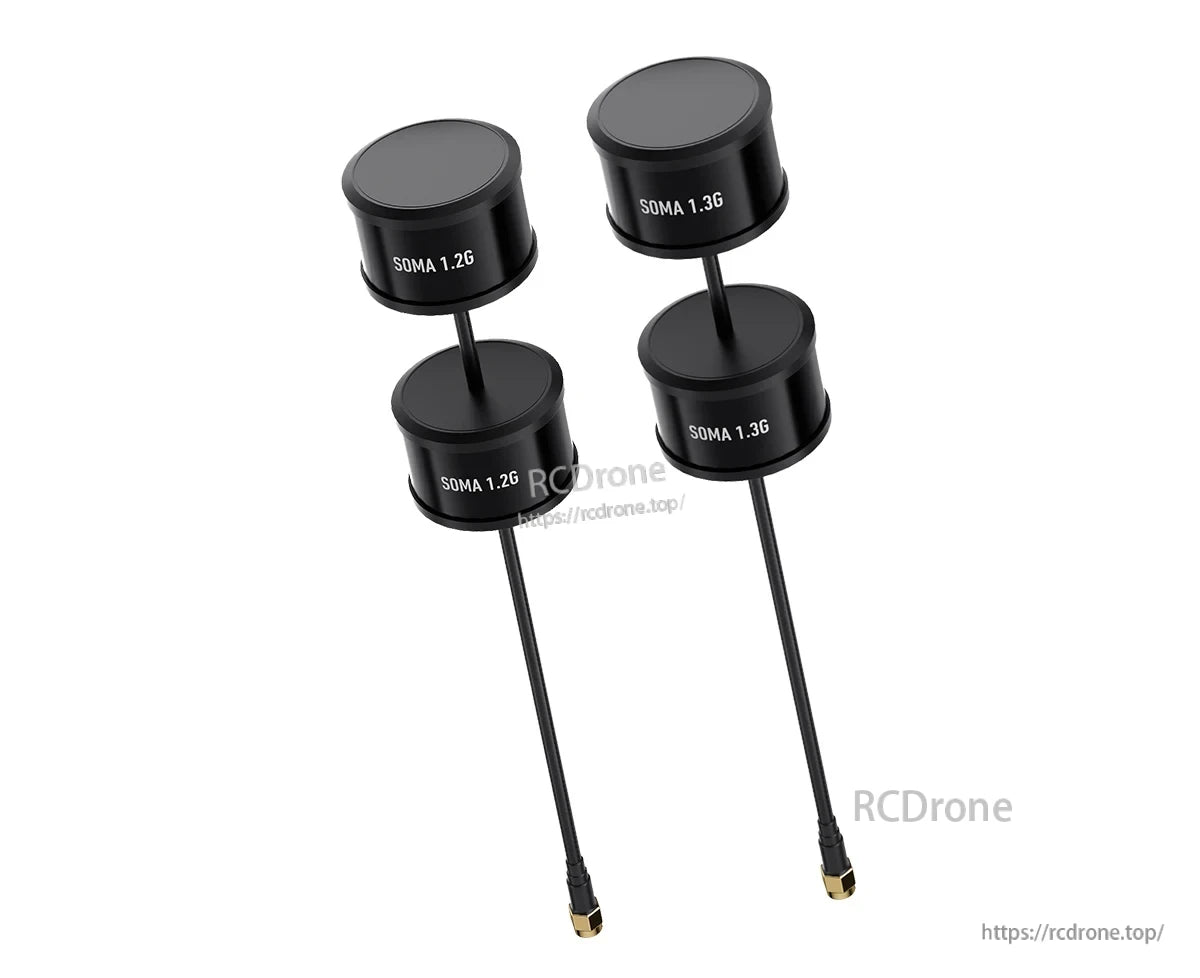

GEPRC SOMA 1.2G/1.3G অ্যান্টেনাগুলি একটি কমপ্যাক্ট সিলিন্ড্রিক্যাল হাউজিং এবং একটি দীর্ঘ কোঅ্যাক্স লিড এবং SMA সংযোগকারী ব্যবহার করে যা সহজ মাউন্টিংয়ের জন্য উপযুক্ত।

GEPRC SOMA 1.2G/1.3G অ্যান্টেনাগুলি একটি কমপ্যাক্ট সিলিন্ড্রিক্যাল হাউজিং এবং একটি নমনীয় কোঅ্যাক্স লিড এবং SMA সংযোগকারী ব্যবহার করে যা সহজ মাউন্টিংয়ের জন্য উপযুক্ত।

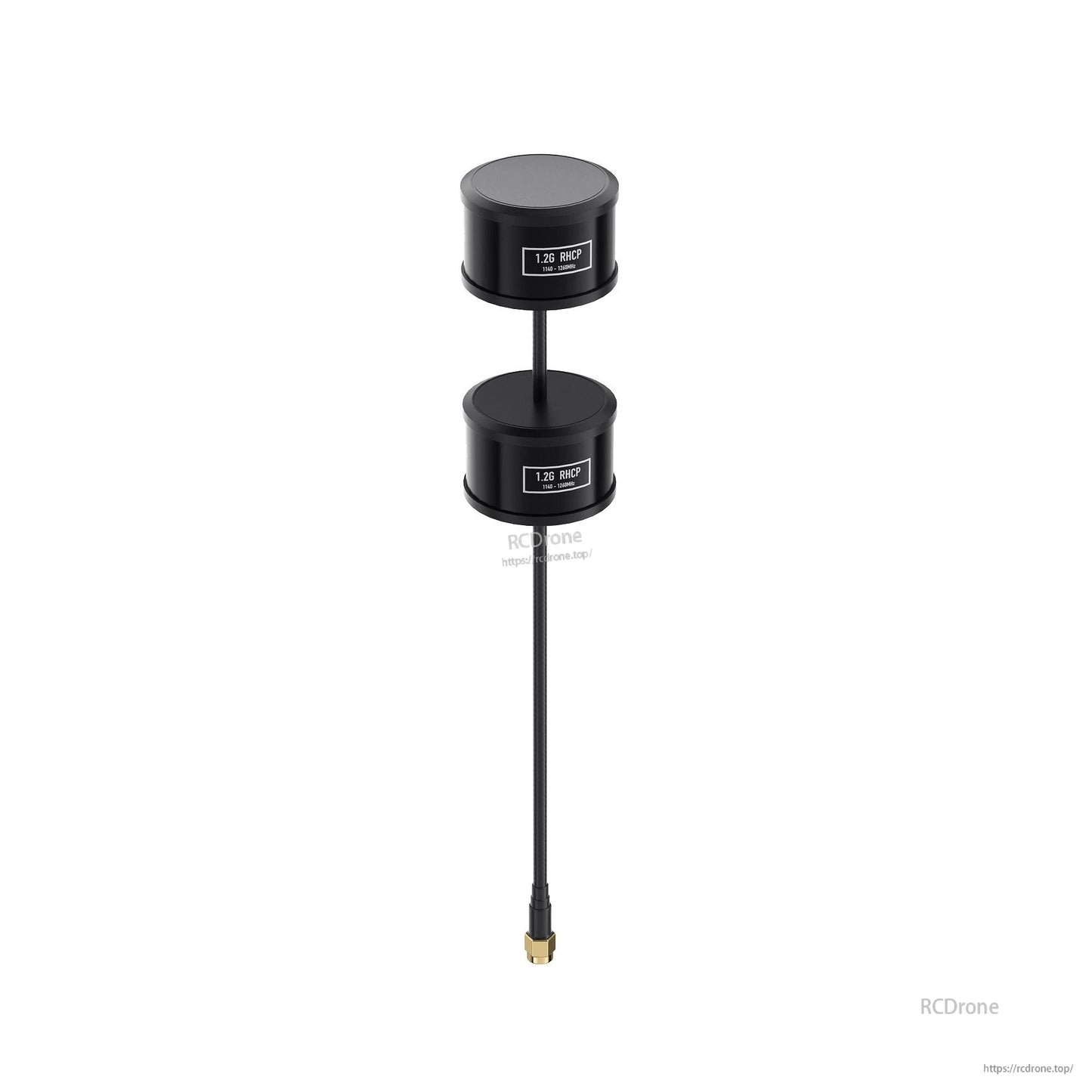

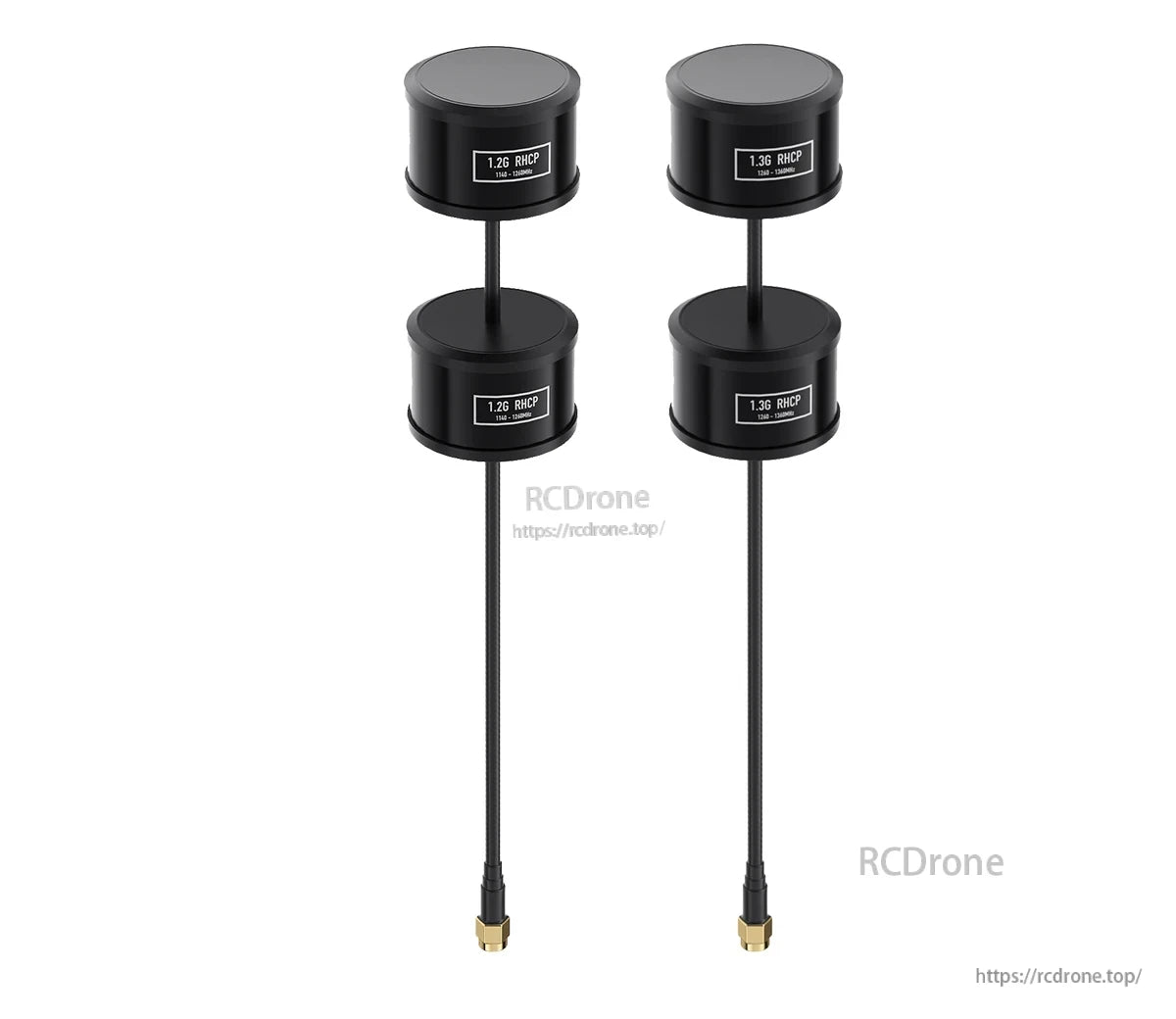

GEPRC SOMA RHCP SMA অ্যান্টেনাগুলি 1.2G এবং 1.3G সংস্করণে একটি দীর্ঘ কোঅ্যাক্স লিড সহ নমনীয় মাউন্টিংয়ের জন্য উপলব্ধ।
