GEPRC SOMA 3.3G অ্যান্টেনা - ৩.৩GHz RHCP FPV অ্যান্টেনা, SMA, ৪.৮৫dBi, SWR ≤১.৪৪, ১৭০মিমি
GEPRC SOMA 3.3G অ্যান্টেনা - ৩.৩GHz RHCP FPV অ্যান্টেনা, SMA, ৪.৮৫dBi, SWR ≤১.৪৪, ১৭০মিমি
GEPRC
পিকআপের উপলভ্যতা লোড করা যায়নি
Overview
GEPRC SOMA 3.3G অ্যান্টেনা 3.3GHz FPV ভিডিও ট্রান্সমিশনের জন্য ডিজাইন করা হয়েছে। এটি একটি একীভূত মোল্ডেড আবরণ ব্যবহার করে যা বাহ্যিক শক্তির কারণে RF PCB এর বিকৃতি দ্বারা সৃষ্ট সংকেত অস্থিতিশীলতা প্রতিরোধ করতে সহায়তা করে, এবং 3.3G VTX এবং সামঞ্জস্যপূর্ণ চিত্র ট্রান্সমিশন/গ্রহণ মডিউলগুলির জন্য 4.85 dBi পর্যন্ত লাভ এবং কম SWR সহ নির্দিষ্ট করা হয়েছে।
মূল বৈশিষ্ট্য
- PCB কে শিল্ড করতে এবং নির্ভরযোগ্যতা বাড়াতে একীভূত মোল্ডেড আবরণ / সুরক্ষামূলক শেলের ডিজাইন।
- নমনীয় PCB সমাধান; বৃত্তাকারভাবে মেরুকৃত সর্বদিক নির্দেশক RF সমাধান।
- উচ্চ কোণীয় манেভারগুলির সময় FPV এর জন্য নির্ভরযোগ্য সংকেত কভারেজের জন্য সর্বদিক নির্দেশক RF ডিজাইন।
- 4.85 dBi পর্যন্ত লাভ; অতিরিক্ত নিম্ন স্থায়ী তরঙ্গ অনুপাত (কম VSWR / SWR)।
- VSWR কমাতে এবং ট্রান্সমিশন দক্ষতা বাড়াতে প্রিমিয়াম SMA সংযোগকারী।
- প্রতিটি অ্যান্টেনা একটি স্পেকট্রাম অ্যানালাইজারের সাথে পরীক্ষা করা হয় যাতে SWR মান পূরণ হয়।
সামঞ্জস্য প্রশ্নের জন্য (VTX/VRX, SMA ইন্টারফেস, মাউন্টিং), যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.
স্পেসিফিকেশন
| মডেল | GEPRC SOMA 3.3G অ্যান্টেনা |
| কেন্দ্র ফ্রিকোয়েন্সি | 3.3GHz |
| ব্যান্ডউইথ | 3.0GHz~3.5GHz (3000~3500MHz) |
| পোলারাইজেশন | RHCP |
| গেইন | 4.85dbi |
| অ্যাক্সিয়াল রেশিও | ≤3 |
| SWR | ≤1.44 (এছাড়াও <1.44 হিসাবে তালিকাবদ্ধ) |
| রেডিয়েশন দক্ষতা | 85% (গড়)85%) |
| ক্রস পোলারাইজেশন দমন | -25dB |
| দৈর্ঘ্য | 170mm |
| অ্যান্টেনা ডিজাইন | FPC+PCB |
| ডিজাইন রচনা | PCB |
| অ্যান্টেনার ওজন | 22g |
| এনক্লোজার উপাদান | ABS |
| কনেক্টর টাইপ | SMA |
পরীক্ষার তথ্য (চার্ট থেকে)
SWR প্যারামিটার পয়েন্ট
| 3.0500000 GHz | 1.7506 |
| 3.1500000 GHz | 1.1672 |
| 3.3000000 GHz | 1.3196 |
| 3.4000000 GHz | 1.1372 |
| 3.5000000 GHz | 1.2253 |
| 3.5500000 GHz | 1.3882 |
রিটার্ন লস পয়েন্টস
| 3.0500000 GHz | -11.302 dB |
| 3.1500000 GHz | -21.971 dB |
| 3.3000000 GHz | -17.073 dB |
| 3.4000000 GHz | -23.758 dB |
| 3.5000000 GHz | -19.417 dB |
| 3.5500000 GHz | -15.324 dB |
| 3.0000000 GHz | -12.499 dB |

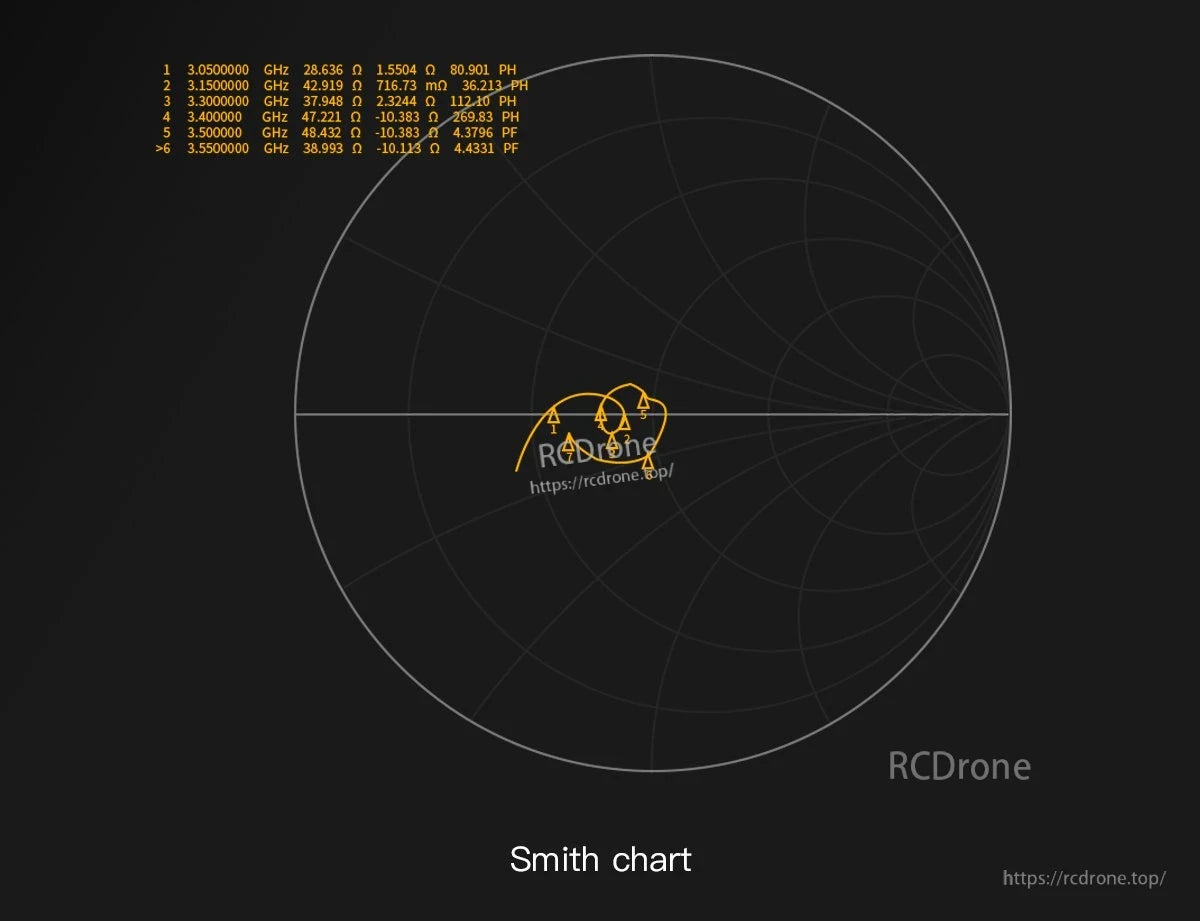

স্মিথ চার্ট পয়েন্টস
| 3.0500000 GHz | 28.636 ওহম | 1.5504 ওহম | 80.901 পিএইচ |
| 3.1500000 GHz | 42.919 ওহম | 716.73 মিলি ওহম | 36.213 পিএইচ |
| 3.3000000 GHz | 37.948 ওহম | 2.3244 ওহম | 112.10 পিএইচ |
| 3.৪০০০০০০ GHz | ৪৭.২২১ Ohm | -১০.৩৮৩ Ohm | ২৬৯.৮৩ pH |
| ৩.৫০০০০০০ GHz | ৪৮.৪৩২ Ohm | -১০.৩৮৩ Ohm | ৪.৩৭৯৬ pF |
| ৩.৫৫০০০০০ GHz | ৩৮.৯৯৩ Ohm | -১০.১১৩ Ohm | ৪.৪৩৩১ pF |
কি অন্তর্ভুক্ত
- ১ x SOMA ৩.৩G অ্যান্টেনা
অ্যাপ্লিকেশন
- ৩.৩GHz FPV ভিডিও ট্রান্সমিশন সিস্টেম
- ৩.৩G VTX এবং সামঞ্জস্যপূর্ণ ইমেজ ট্রান্সমিশন/রিসেপশন মডিউলগুলির সাথে ব্যবহার করুন
বিস্তারিত

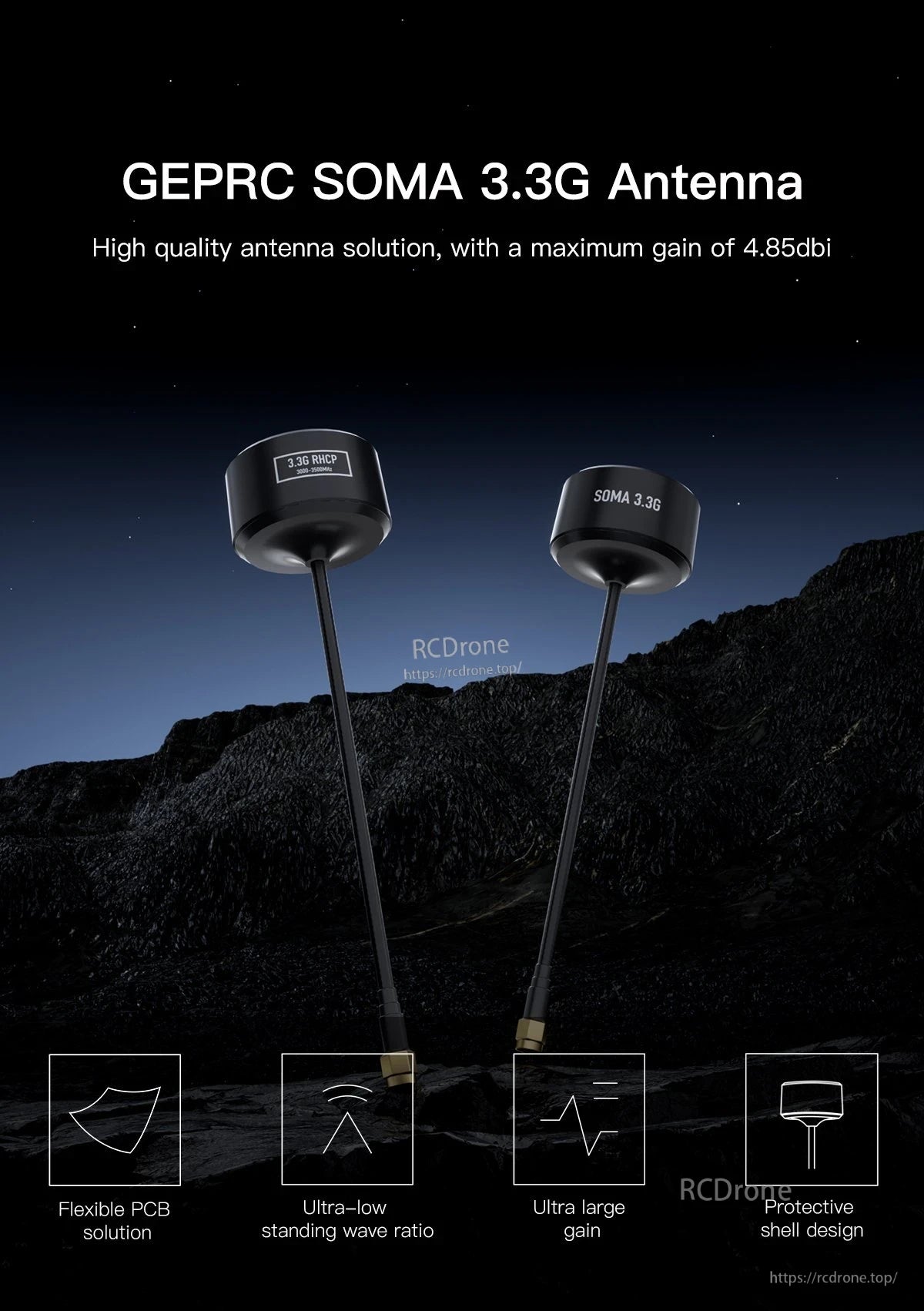

GEPRC SOMA ৩.৩G RHCP অ্যান্টেনা একটি সুরক্ষামূলক শেলের ডিজাইন ব্যবহার করে এবং সর্বাধিক ৪.৮৫ dBi গেইন তালিকাভুক্ত করে।
GEPRC SOMA ৩.৩G RHCP অ্যান্টেনার একটি কমপ্যাক্ট সিলিন্ড্রিক্যাল হাউজিং রয়েছে যা ৩০০০–৩৫০০MHz লেবেলযুক্ত এবং মাউন্ট করার জন্য একটি নমনীয় কোঅ্যাক্স লিড রয়েছে।
GEPRC SOMA ৩.৩G অ্যান্টেনার স্পেসিফিকেশনগুলির মধ্যে ৩.৩GHz কেন্দ্র ফ্রিকোয়েন্সি, ৩.০–৩.5GHz ব্যান্ডউইথ, RHCP পোলারাইজেশন, এবং একটি SMA সংযোগকারী।
GEPRC SOMA 3.3G অ্যান্টেনার প্যারামিটারগুলি রেডিয়েশন প্যাটার্ন, নিম্ন SWR, এবং 3.3G ট্রান্সমিশনের জন্য একটি স্ট্যান্ডার্ড অপারেটিং ফ্রিকোয়েন্সি পরিসীমা তুলে ধরে।
SWR এবং রিটার্ন লস প্লটগুলি GEPRC SOMA 3.3G অ্যান্টেনার পারফরম্যান্সকে প্রায় 3.05–3.55 GHz জুড়ে প্রদর্শন করে।
GEPRC SOMA 3.3G অ্যান্টেনার ইম্পিডেন্স টিউনিং ডেটা 3.05–3.55 GHz জুড়ে মেলানো এবং সেটআপের জন্য প্রদান করা হয়েছে।
GEPRC SOMA 3.3G RHCP অ্যান্টেনা একটি SMA সংযোগকারী ব্যবহার করে যা SMA-সজ্জিত গিয়ারের সাথে সরল সামঞ্জস্যের জন্য।

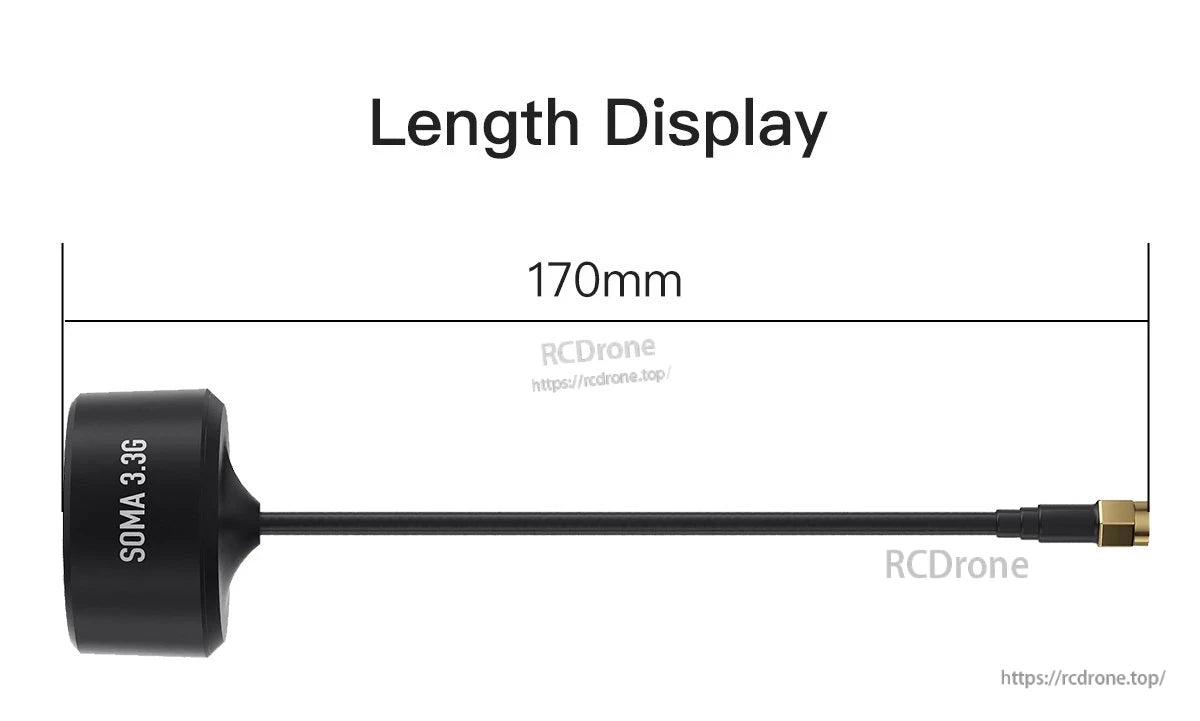

GEPRC SOMA 3.3G অ্যান্টেনা একটি 170mm কোঅ্যাক্স লিড ব্যবহার করে একটি SMA-স্টাইল সংযোগকারীর সাথে নমনীয় মাউন্টিংয়ের জন্য।
GEPRC SOMA 3.3G RHCP অ্যান্টেনাগুলি একটি কমপ্যাক্ট পাক-স্টাইল হাউজিং এবং নমনীয় মাউন্টিংয়ের জন্য দীর্ঘ কোঅ্যাক্স লিড বৈশিষ্ট্যযুক্ত।

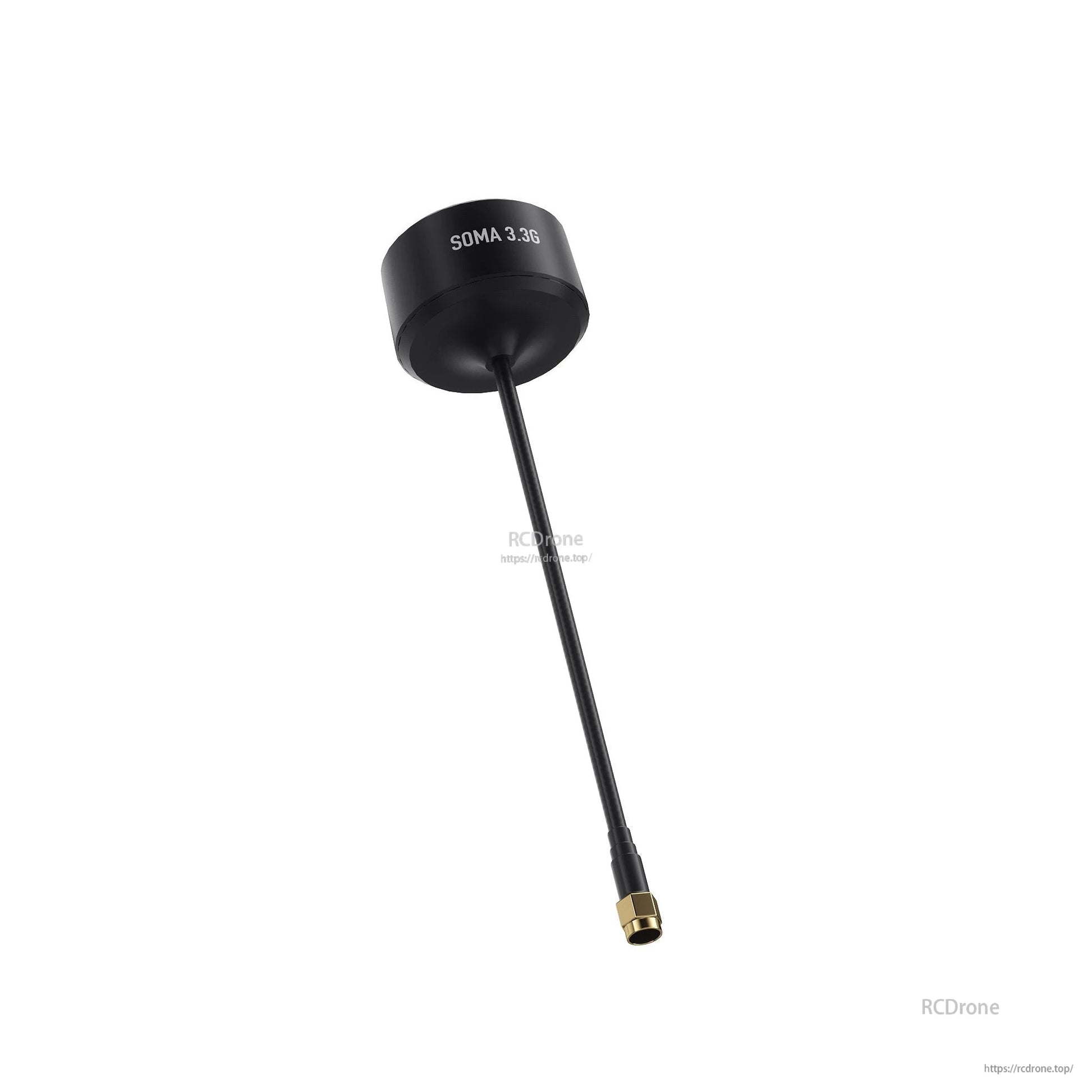

GEPRC SOMA 3.3G RHCP অ্যান্টেনা FPV নির্মাণে সহজে মাউন্ট করার জন্য একটি মাশরুম-শৈলীর আবাস ব্যবহার করে, যার সাথে একটি SMA পিগটেইল রয়েছে।

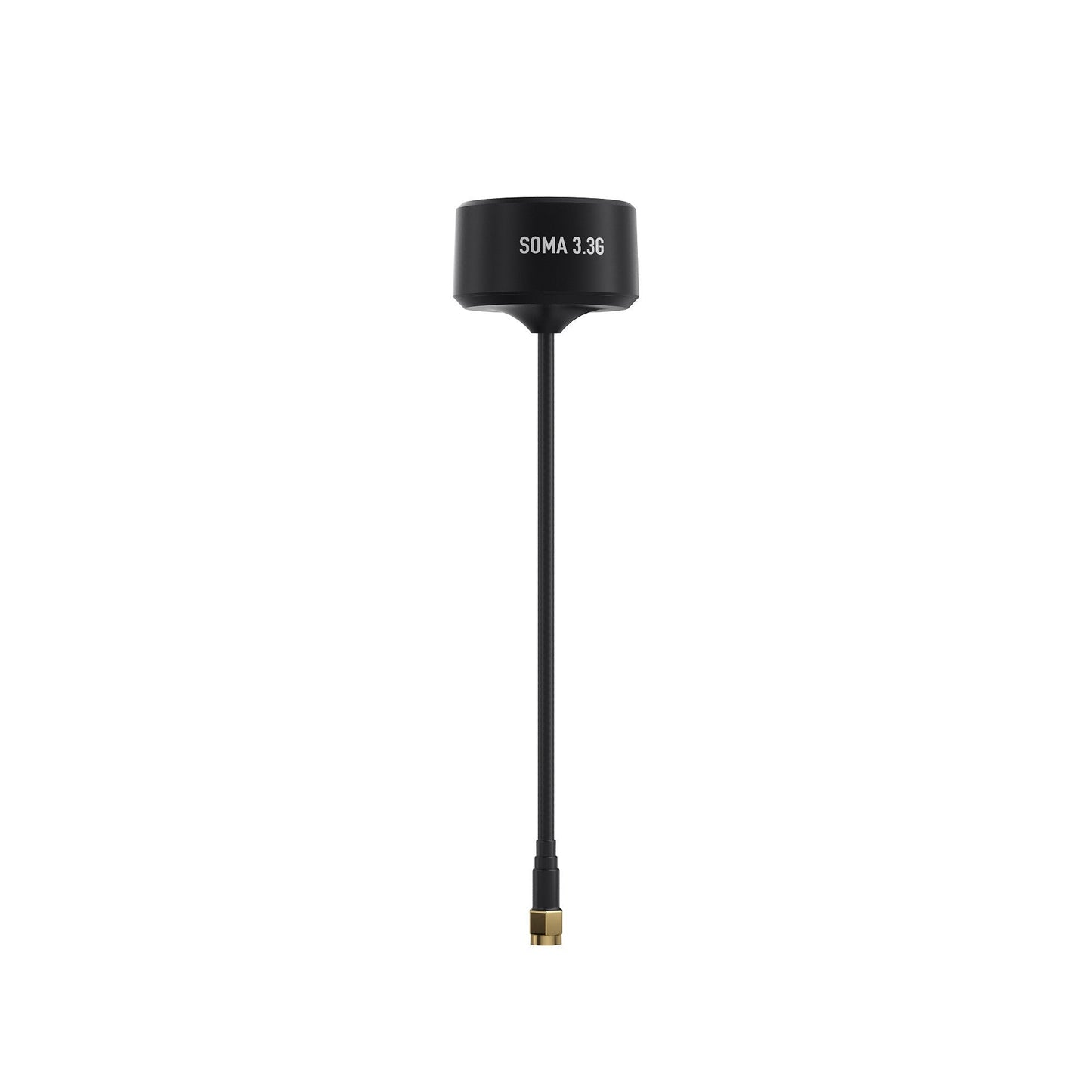

GEPRC SOMA 3.3G RHCP অ্যান্টেনা একটি সংক্ষিপ্ত কালো আবাস বৈশিষ্ট্যযুক্ত, যার সাথে একটি কোঅ্যাক্স লিড এবং SMA সংযোগকারী রয়েছে সহজ ইনস্টলেশনের জন্য।
