GEPRC SOMA ৫.৮জি দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনা RHCP ১৭dBi SMA ফ্ল্যাট-প্যাচ ৪.৯-৬GHz
GEPRC SOMA ৫.৮জি দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনা RHCP ১৭dBi SMA ফ্ল্যাট-প্যাচ ৪.৯-৬GHz
GEPRC
পিকআপের উপলভ্যতা লোড করা যায়নি
Overview
GEPRC SOMA 5.8G দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনা একটি দিকনির্দেশক ফ্ল্যাট-প্যাচ অ্যান্টেনা যা একটি উচ্চ-ফ্রিকোয়েন্সি PCB RF সমাধান ব্যবহার করে। এটি স্থিতিশীল 5.8GHz সিগন্যাল রিসেপশনের জন্য 17dBi পর্যন্ত লাভ প্রদান করে কম VSWR (গড় < 1.5) সহ। এই কাঠামোটি একটি একীভূত ইনজেকশন-মোল্ডেড আবরণ এবং মাউন্টিং সামঞ্জস্যের জন্য একটি 1/4 অ্যালুমিনিয়াম অ্যালয় বেস ব্যবহার করে।
মূল বৈশিষ্ট্য
- মসৃণ, অতিরিক্ত পাতলা, কমপ্যাক্ট ডিজাইন
- উচ্চ লাভ দিকনির্দেশক ডিজাইন: 17dBi পর্যন্ত
- কম VSWR ডিজাইন (গড় SWR: < 1.5)
- উচ্চ-ফ্রিকোয়েন্সি PCB
- 1/4 মাউন্ট অ্যালুমিনিয়াম অ্যালয় বেস, বিভিন্ন ব্র্যাকেটের সাথে সামঞ্জস্যপূর্ণ
- নিম্ন ইম্পিডেন্স এবং উন্নত ট্রান্সমিশন দক্ষতার জন্য উচ্চ-মানের SMA সংযোগকারী
- প্রতিটি অ্যান্টেনা একটি স্পেকট্রাম অ্যানালাইজার দিয়ে পরীক্ষা করা হয় যাতে শিল্প মানের সাথে VSWR সম্মতি নিশ্চিত করা যায়
স্পেসিফিকেশন
| মডেল | GEPRC SOMA 5.8G দিকনির্দেশক ফ্ল্যাট-প্যাচ অ্যান্টেনা (Directional Patch Antenna) |
| কেন্দ্র ফ্রিকোয়েন্সি | 5.45GHz |
| ব্যান্ডউইথ | 4.9GHz~6GHz (4900-6000MHz) |
| পোলারাইজেশন | RHCP |
| গেইন / গড় গেইন | 17dBi (17dbi) |
| অ্যাক্সিয়াল রেশিও | <= 3 |
| SWR | <= 1.5 |
| গড় SWR | < 1.5 |
| রেডিয়েশন দক্ষতা | 88.5% (গড় 88.5%)< |
| ক্রস পোলারাইজেশন দমন | -25dB |
| বিমউইথ | 32ডিগ্রি @ 3dB H-V |
| মোট মাত্রা | 203.5mm x 203.৫মিমি x ২০মিমি |
| ওজন | ২৭২গ্রাম |
| এনক্লোজার উপাদান | এবিএস |
| কনেক্টর প্রকার | এসএমএ (বাহ্যিক থ্রেড, অভ্যন্তরীণ গর্ত) |
| কেবল দৈর্ঘ্য | ৪০০মিমি |
এসডব্লিউআর প্যারামিটার ডায়াগ্রাম (নমুনা পয়েন্ট)
| ৪.৯০০০০০০ গিগাহার্টজ | ১.৪২৫৮ |
| ৫.০০০০০০০ গিগাহার্টজ | ১.৩৫৭৪ |
| ৫.৩০০০০০০ গিগাহার্টজ | ১.৩০৮৬ |
| ৫.৪৫০০০০০ গিগাহার্টজ | ১.৭৬৬৭ |
| ৫.৭০০০০০০ গিগাহার্টজ | ১.৬৫৩৭ |
| ৫.৮৫০০০০০ গিগাহার্টজ | ১.২৫৭৫ |
| ৬.০০০০০০০ গিগাহার্টজ | ১.৬২৫১ |
রিটার্ন লস ডায়াগ্রাম (নমুনা পয়েন্ট)
| ৪.৯০০০০০০ গিগাহার্টজ | -১৫.340 dB |
| 5.0000000 GHz | -18.870 dB |
| 5.3000000 GHz | -22.947 dB |
| 5.4500000 GHz | -22.176 dB |
| 5.7000000 GHz | -15.495 dB |
| 5.8500000 GHz | -22.130 dB |
| 6.0000000 GHz | -10.068 dB |
স্মিথ চার্ট ডেটা (নমুনা পয়েন্ট)
| 4.9000000 GHz | 57.163 ওহম | -28.981 ওহম | 1.1208 পিকোফ্যারাড |
| 5.0000000 GHz | 47.436 ওহম | -9.0681 ওহম | 3.5102 পিকোফ্যারাড |
| 5.3000000 GHz | 46.290 ওহম | 8.6783 ওহম | 260.60 পিকোহেনরি |
| 5.4500000 GHz | 53.179 ওহম | 3.5669 ওহম | 105.82 pH |
| 5.7000000 GHz | 72.343 ohm | 15.259 ohm | 426.05 pH |
| 5.8500000 GHz | 54.706 ohm | -4.2188 ohm | 6.4487 pF |
| 6.0000000 GHz | 80.143 ohm | 15.869 ohm | 420.93 pH |
কি অন্তর্ভুক্ত
- 1 x SOMA 5.8G দিকনির্দেশক প্যাচ অ্যান্টেনা
অ্যাপ্লিকেশন
- 5.8GHz FPV ভিডিও রিসেপশন সেটআপ
- FPV গ্রাউন্ড স্টেশনের জন্য দিকনির্দেশক রিসিভিং অ্যান্টেনা
পণ্য নির্বাচন এবং সামঞ্জস্য প্রশ্নের জন্য, যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.
বিস্তারিত
GEPRC SOMA 5.8G দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনা একটি কমপ্যাক্ট ডিজাইন বৈশিষ্ট্যযুক্ত যার 1/4 মাউন্ট এবং 17dBi পর্যন্ত বিজ্ঞাপিত লাভ।
GEPRC SOMA 5.8G দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনার একটি স্লিম স্কয়ার হাউজিং রয়েছে যা স্তরিত উচ্চ-ফ্রিকোয়েন্সি পিসিবি ডিজাইন সহ।
GEPRC SOMA ফ্ল্যাট-প্যানেল অ্যান্টেনা একটি ট্রাইপডে সহজেই মাউন্ট করা যায় একটি স্থিতিশীল দিকনির্দেশক 5.8G গ্রাউন্ড সেটআপের জন্য।
GEPRC SOMA 5.8G দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনা RHCP পোলারাইজেশন ব্যবহার করে একটি SMA সংযোগকারী সহ এবং 4.9–6GHz এর মধ্যে 17dBi গড় লাভ তালিকাভুক্ত করে।
SWR এবং রিটার্ন লস প্লট 4.9–6.0 GHz এর মধ্যে অ্যান্টেনা মেলানোর জন্য সহায়তা করে 5.8GHz FPV ব্যান্ড ব্যবহারের জন্য।
4.9–6.0 GHz এর মধ্যে ইম্পিডেন্স পরিমাপ 5.8 GHz ব্যান্ডের চারপাশে অ্যান্টেনা মেলানোর জন্য সহায়তা করে।
GEPRC SOMA ফ্ল্যাট-প্যানেল দিকনির্দেশক অ্যান্টেনার মাপ 203.5mm x 203.5mm x 20mm এবং নমনীয় মাউন্টিংয়ের জন্য একটি 400mm কোঅ্যাক্স লিড অন্তর্ভুক্ত করে।

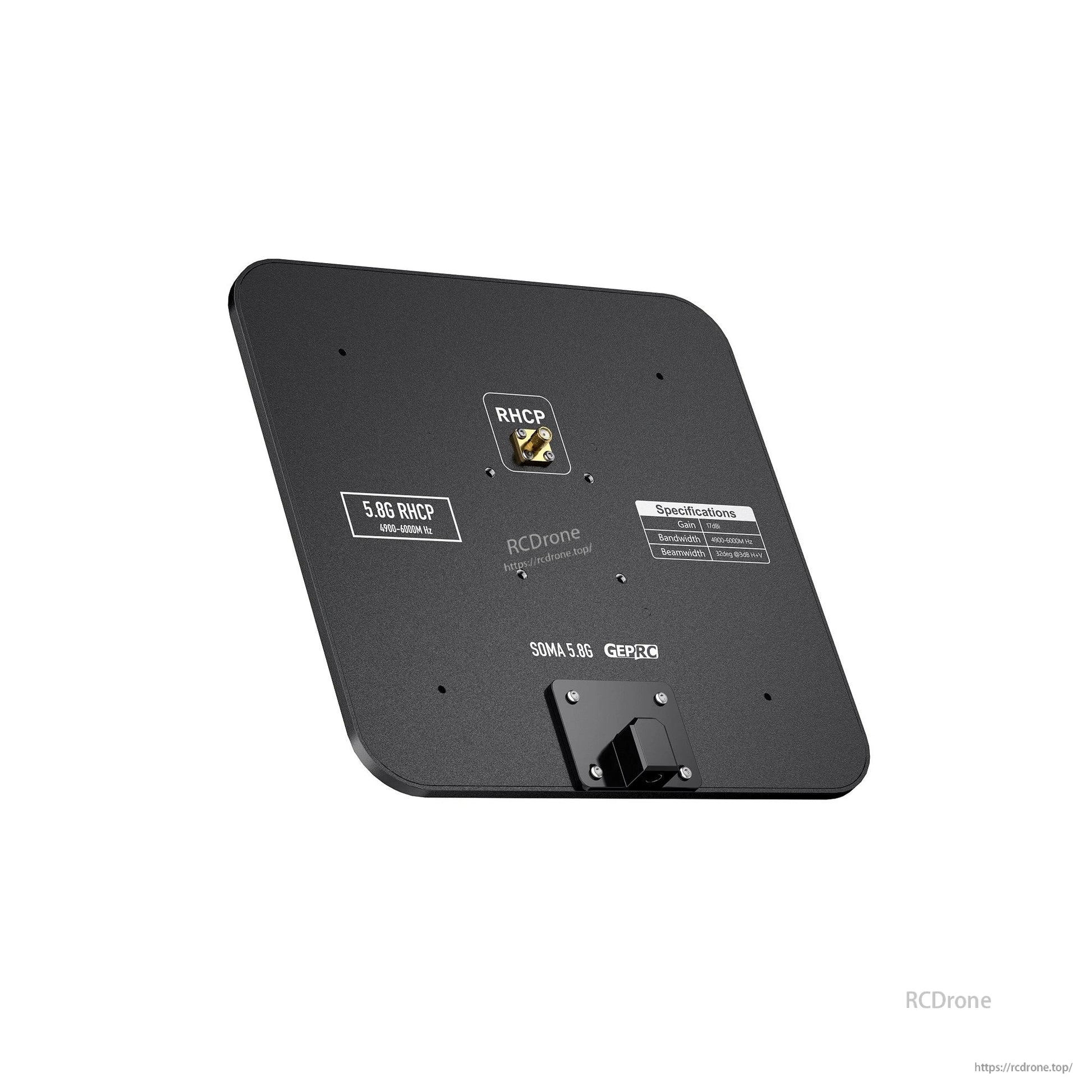

GEPRC SOMA 5.8G দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনা সরল FPV অ্যান্টেনা সংযোগের জন্য একটি RHCP SMA সংযোগকারী ব্যবহার করে।
GEPRC SOMA 5.8G ফ্ল্যাট-প্যানেল অ্যান্টেনা RHCP পোলারাইজেশন ব্যবহার করে 4900–6000MHz ব্যান্ডউইথ সহ এবং সহজ সেটআপের জন্য একটি পেছনের সংযোগকারী রয়েছে।

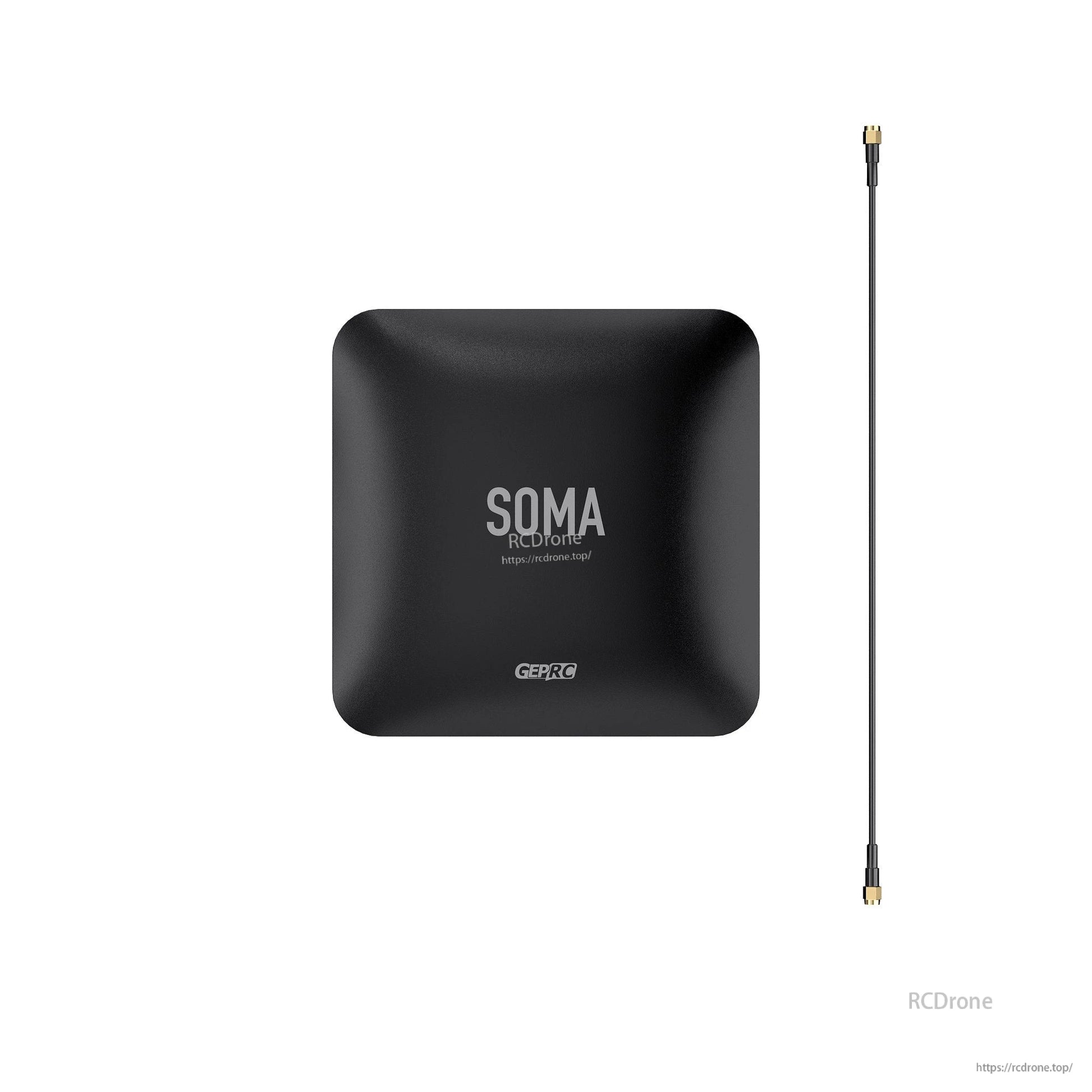

GEPRC SOMA দিকনির্দেশক ফ্ল্যাট-প্যানেল অ্যান্টেনা একটি স্লিম কালো প্যানেল এবং আপনার FPV সেটআপে নমনীয় স্থানের জন্য একটি দীর্ঘ কোঅ্যাক্স লিড অন্তর্ভুক্ত করে।
