BrotherHobby Returner XT V1 6-12S 32Bit AM32 85A 4-in-1 ESC, XT120(2+2)-M, MR60PW

BrotherHobby Returner XT V1 6-12S 32Bit AM32 85A 4-in-1 ESC, XT120(2+2)-M, MR60PW

BrotherHobby

$206.00 USD
$206.00 USD
বিক্রয় বিক্রি শেষ
Taxes included. শিপিং চেকআউটের সময় গণনা করা হয়।
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
সম্পূর্ণ বিবরণ দেখুন

পর্যালোচনা

BrotherHobby Returner XT V1 একটি 6-12S 32Bit AM32 85A (4-ইন-1) ESC যা মাল্টি-মোটর পাওয়ার সিস্টেমের জন্য ডিজাইন করা হয়েছে, প্লাগ-এন্ড-প্লে MR60PW মোটর আউটপুট এবং একটি XT120(2+2)-M পাওয়ার সংযোগকারী বৈশিষ্ট্যযুক্ত। এটি PWM এবং DSHOT 300/600/1200 সিগন্যাল প্রোটোকল সমর্থন করে, এবং সামঞ্জস্যপূর্ণ ফ্লাইট কন্ট্রোলারগুলির জন্য কারেন্ট মিটার এবং টেলিমেট্রি ফিডব্যাক প্রদান করে।

মূল বৈশিষ্ট্য

  • AM32 লক্ষ্য ফার্মওয়্যার: AM32/2।18
  • অবিরাম কারেন্ট: 85A*4
  • সর্বাধিক কারেন্ট: 95A (10S)
  • ESC প্রোটোকল সমর্থন: PWM / DSHOT 300 / 600 / 1200
  • কারেন্ট মিটার: হ্যাঁ; টেলিমেট্রি ফিডব্যাক: হ্যাঁ
  • 3OZ তামার পুরুত্ব ডিজাইনের 8-লেয়ার বোর্ড
  • "4+90" ক্যাপাসিটর অ্যারে: 1000uF/63V উচ্চ-ফ্রিকোয়েন্সি নিম্ন-প্রতিরোধ ক্যাপাসিটর*4, প্লাস পাওয়ার সাপ্লাই ফিল্টার চিপ ক্যাপাসিটর
  • 6288 ড্রাইভার চিপ সহ 32-বিট প্রধান নিয়ন্ত্রণ চিপ
  • সোল্ডারিং পদক্ষেপ কমাতে 6টি প্লাগ-এন্ড-প্লে সংযোগকারী সহ ডিজাইন করা হয়েছে
  • TVS: X4

স্পেসিফিকেশন

পণ্য 6-12S 32Bit 85A(4IN1) ESC XT V1
ইনপুট পাওয়ার 6-12S
আউটপুট ভোল্টেজ 6-12S
টার্গেট ফার্মওয়্যার AM32/2.18
প্যারামিটার টিউনিং সফটওয়্যার Esc_Config_Tool_1_82
ESC চুক্তি PWM/DSHOT 300/600/1200
নিরবচ্ছিন্ন কারেন্ট 85A*4
সর্বাধিক কারেন্ট 95A (10S)
TVS X4
বাহ্যিক ক্যাপাসিটার 1000uF/63V উচ্চ ফ্রিকোয়েন্সি কম প্রতিরোধক ক্যাপাসিটার*4
BEC 19V/3A
কারেন্ট মিটার হ্যাঁ
টেলিমেট্রি ফিডব্যাক হ্যাঁ
মাউন্টিং প্যাটার্ন 30.5x30.5mm
সার্কিট বোর্ডের আকার 128mmx100mm
মোট আকার 128mm*114mm*32mm
ওজন 220g
মোটর প্লাগ MR60PW
পাওয়ার প্লাগ XT120(2+2)-M

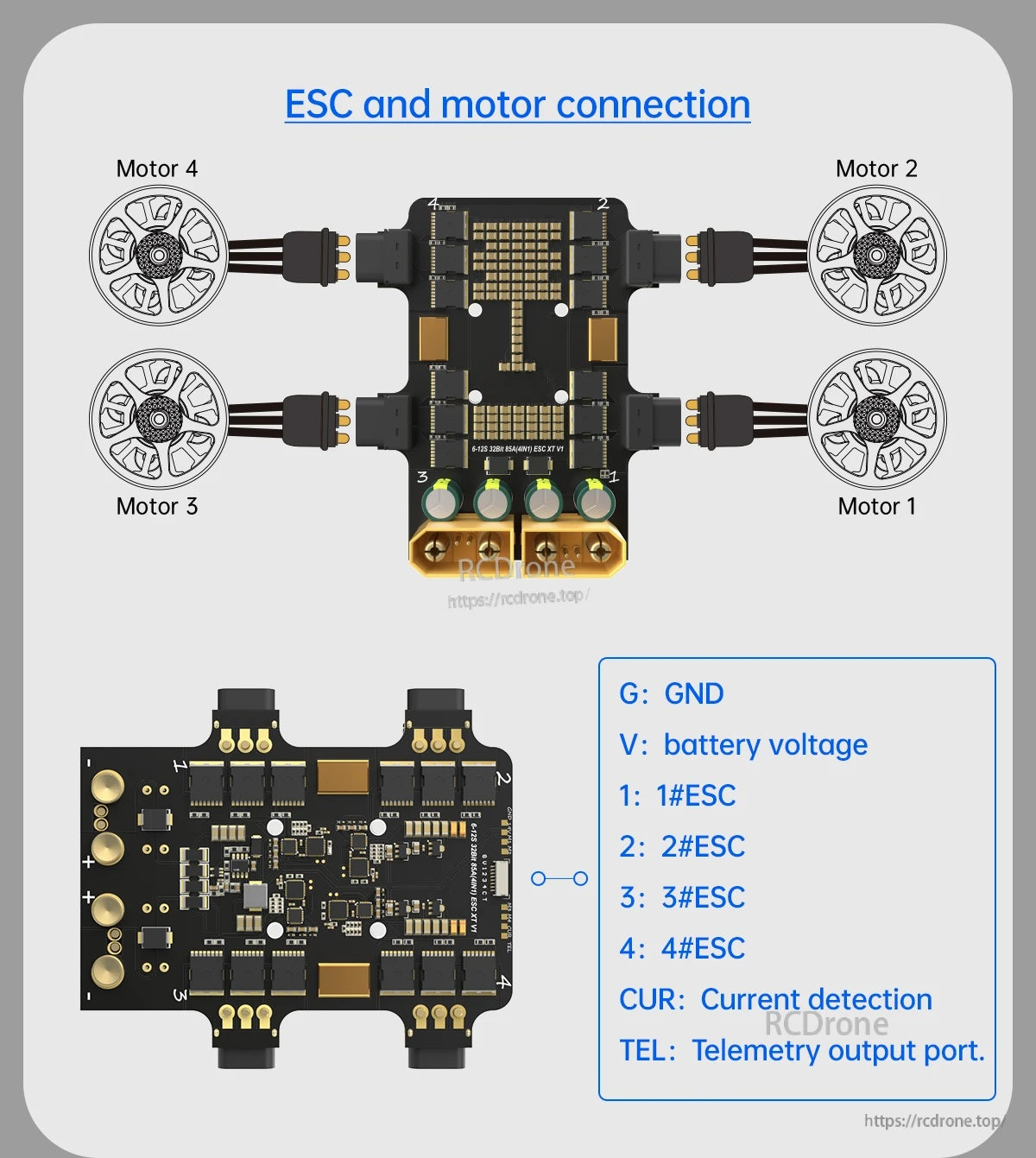

সংযোগ (লেবেল করা অনুযায়ী)

  • G: GND
  • V: ব্যাটারি ভোল্টেজ
  • 1: 1#ESC
  • 2: 2#ESC
  • 3: 3#ESC
  • 4: 4#ESC
  • CUR: কারেন্ট ডিটেকশন
  • TEL: টেলিমেট্রি আউটপুট পোর্ট

কি অন্তর্ভুক্ত আছে

  • 6-12S 32Bit 85A(4IN1) ESC XT V1
  • SH 1.0mm 8-পিন ফ্ল্যাট কেবল
  • M3*8mm সিলিকন কেস

সফটওয়্যার

  • কম্পিউটার শেষ গ্রাউন্ড স্টেশন লিঙ্ক (AM32 কনফিগারেটর): https://am32.ca/configurator

প্রি-সেল সামঞ্জস্য প্রশ্নের জন্য (ব্যাটারি, সংযোগকারী, FC তারের, বা ফার্মওয়্যার), যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.

বিস্তারিত

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

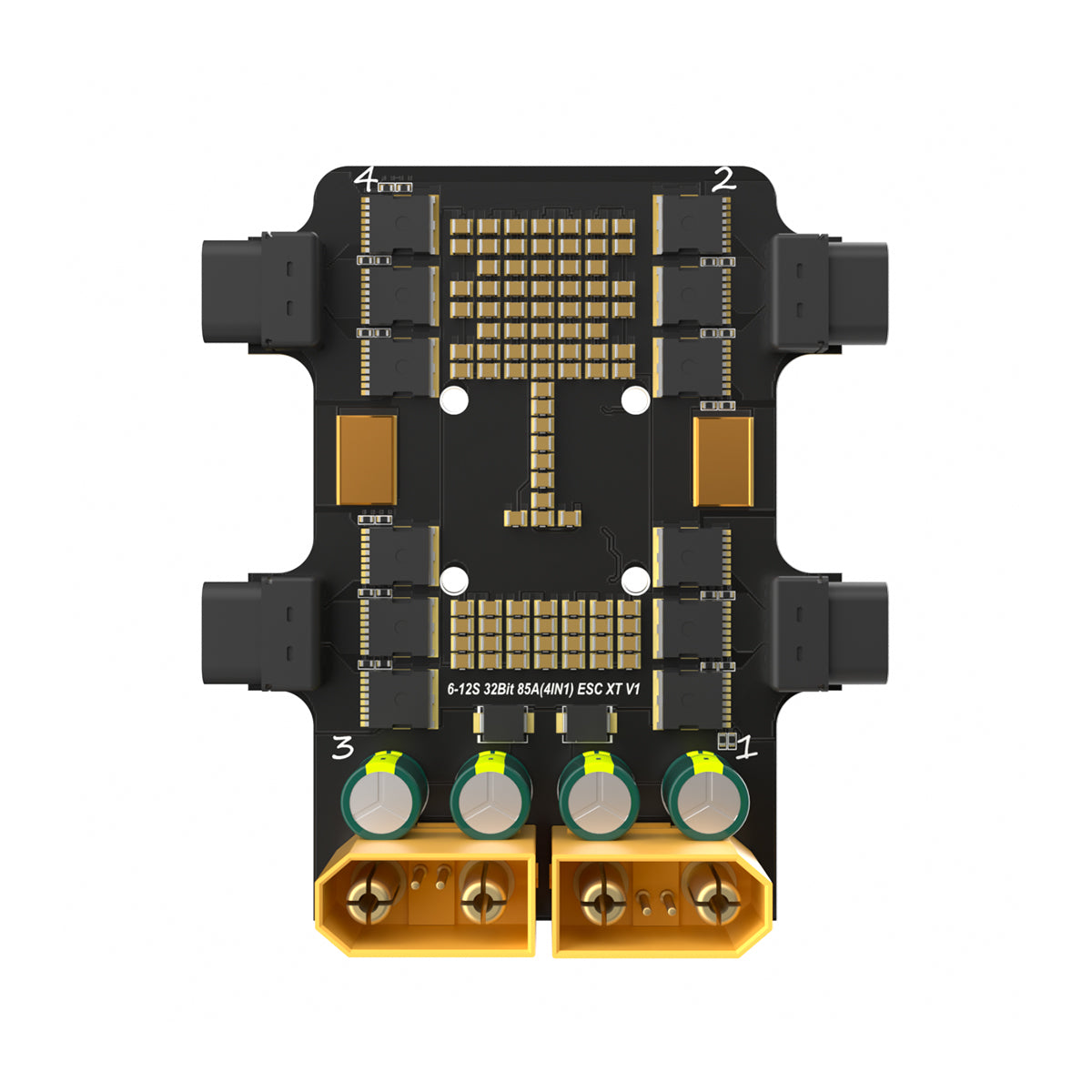

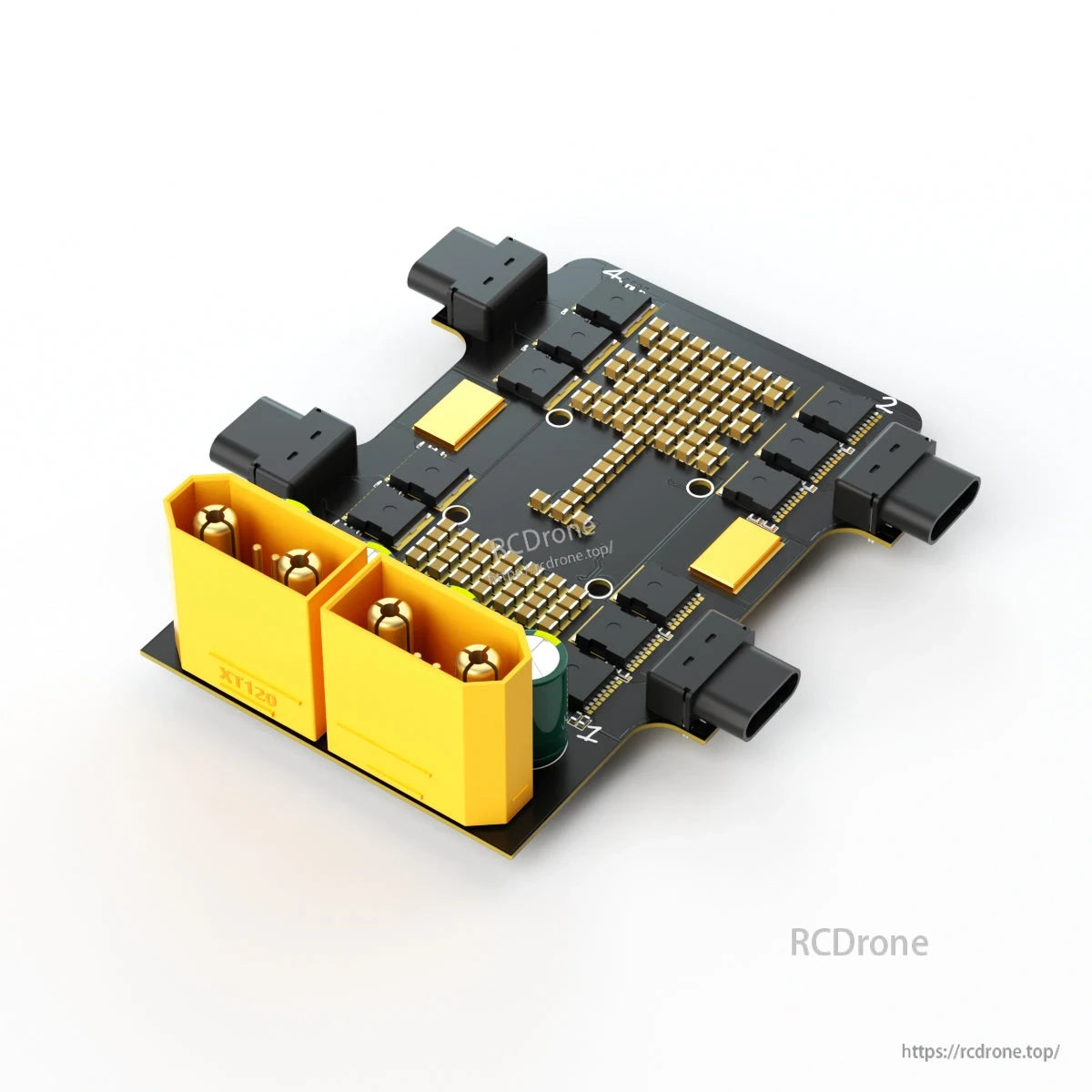

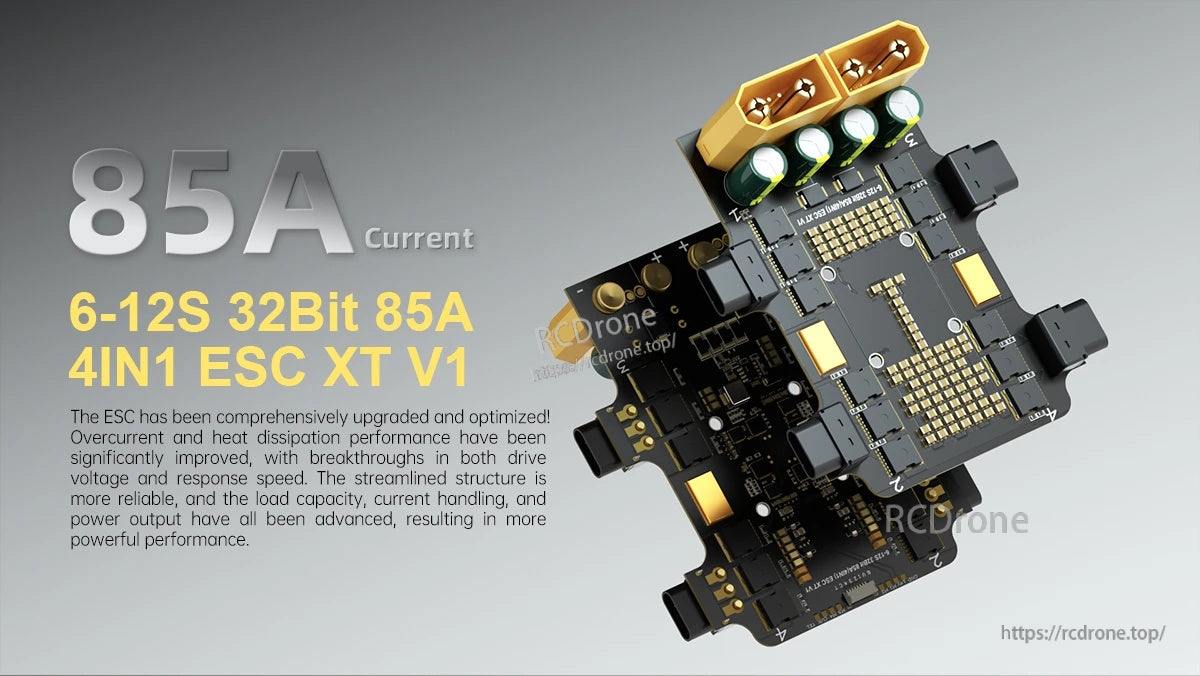

BrotherHobby Returner XT V1 4-in-1 ESC একটি 85A, 6–12S 32-বিট ডিজাইন ব্যবহার করে যা একটি পরিষ্কার নির্মাণের জন্য শীর্ষ-মাউন্ট XT120-শৈলীর পাওয়ার সংযোগকারী রয়েছে।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

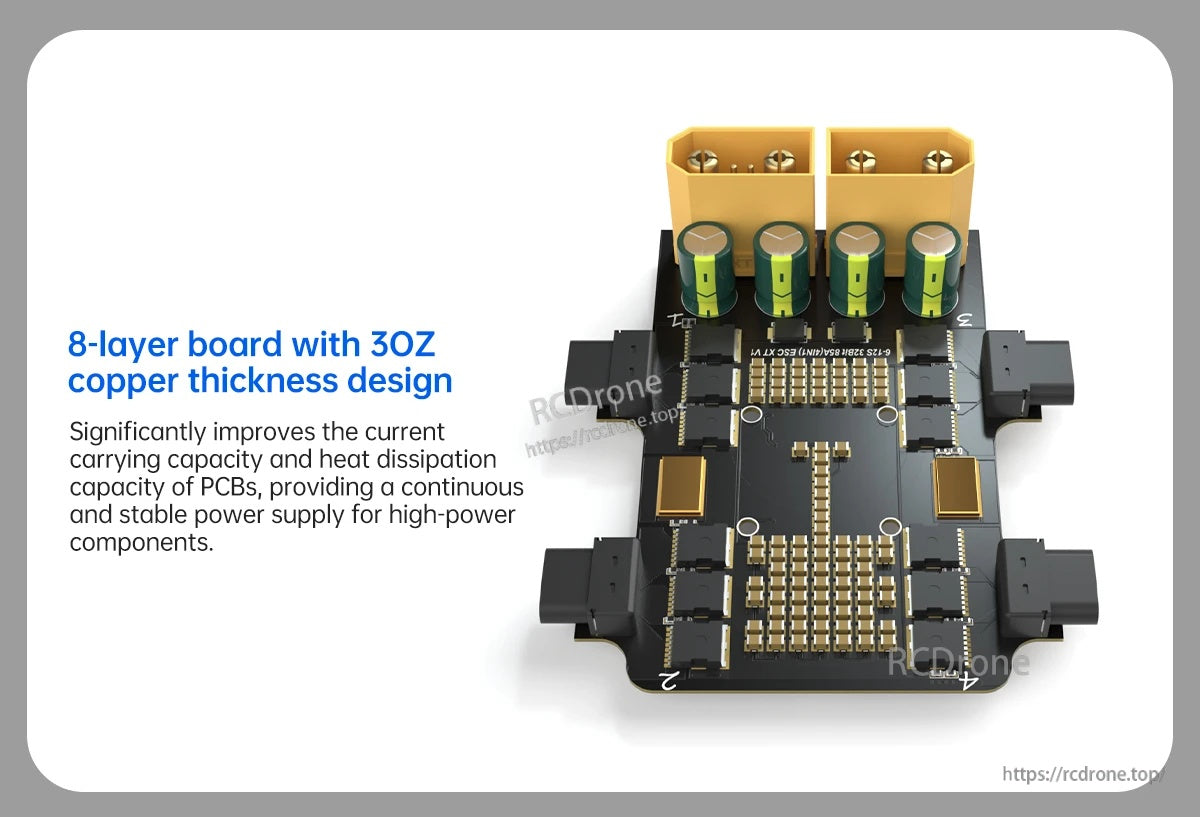

Returner XT V1 4-in-1 ESC একটি 8-লেয়ার PCB ব্যবহার করে যার 3oz তামা পুরুত্ব বর্তমান পরিচালনা এবং তাপ বিচ্ছুরণ উন্নত করতে সহায়তা করে।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

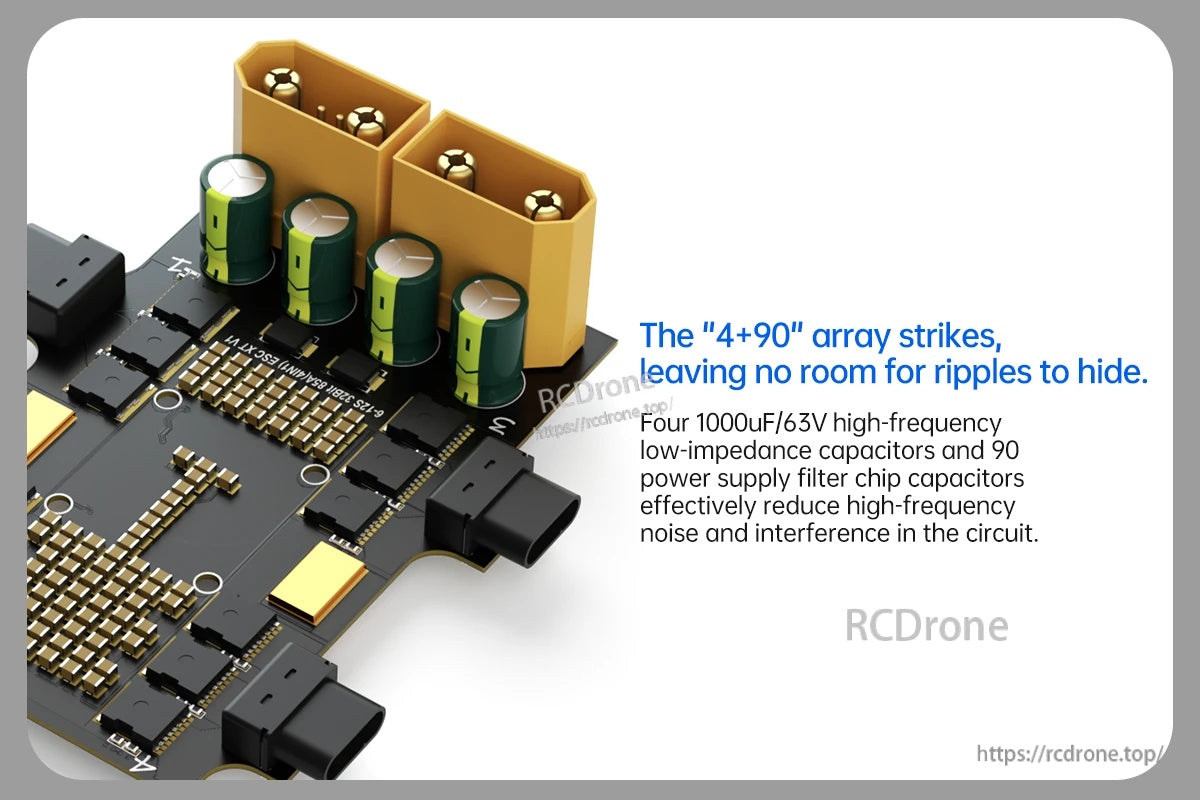

Returner XT V1 4-in-1 ESC চারটি 1000uF/63V ক্যাপাসিটর এবং 90 পলিমার চিপ ক্যাপাসিটর ব্যবহার করে যা উচ্চ-ফ্রিকোয়েন্সি শব্দ এবং হস্তক্ষেপ কমাতে সহায়তা করে।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

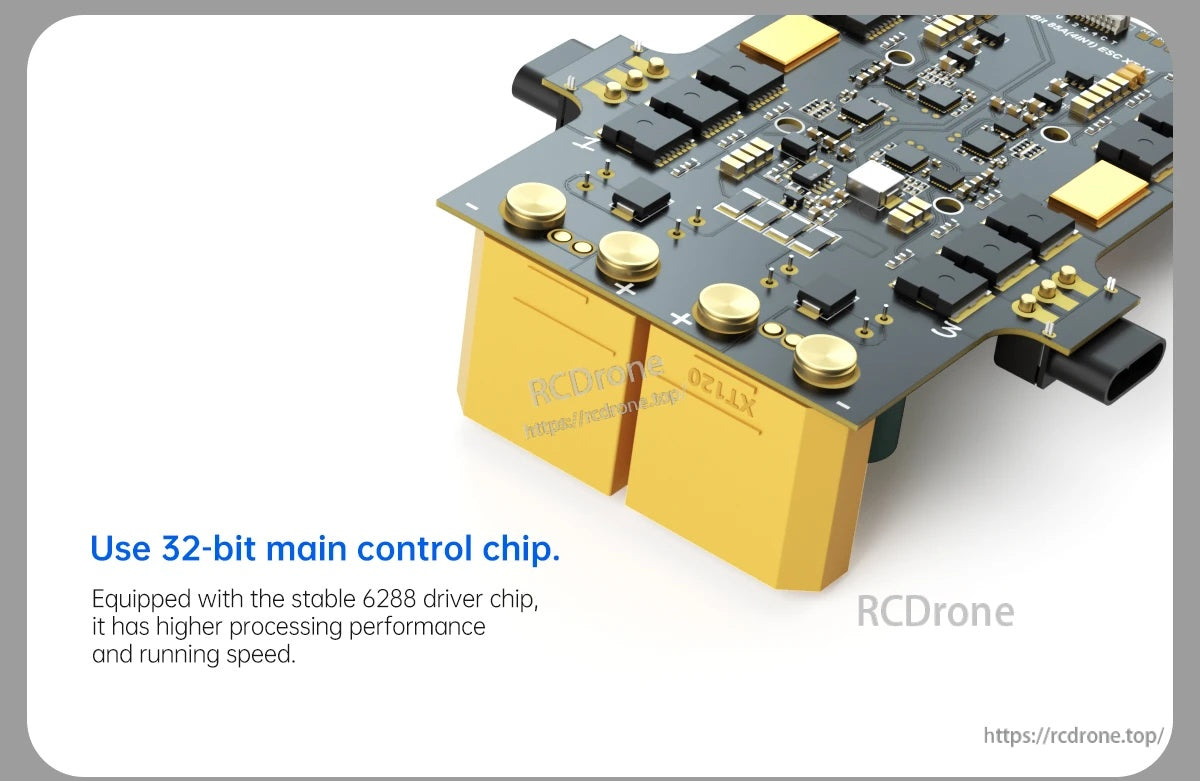

Returner XT V1 4-in-1 ESC একটি 32-বিট প্রধান নিয়ন্ত্রণ চিপ এবং একটি 6288 ড্রাইভার চিপ ব্যবহার করে স্থিতিশীল নিয়ন্ত্রণের জন্য।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

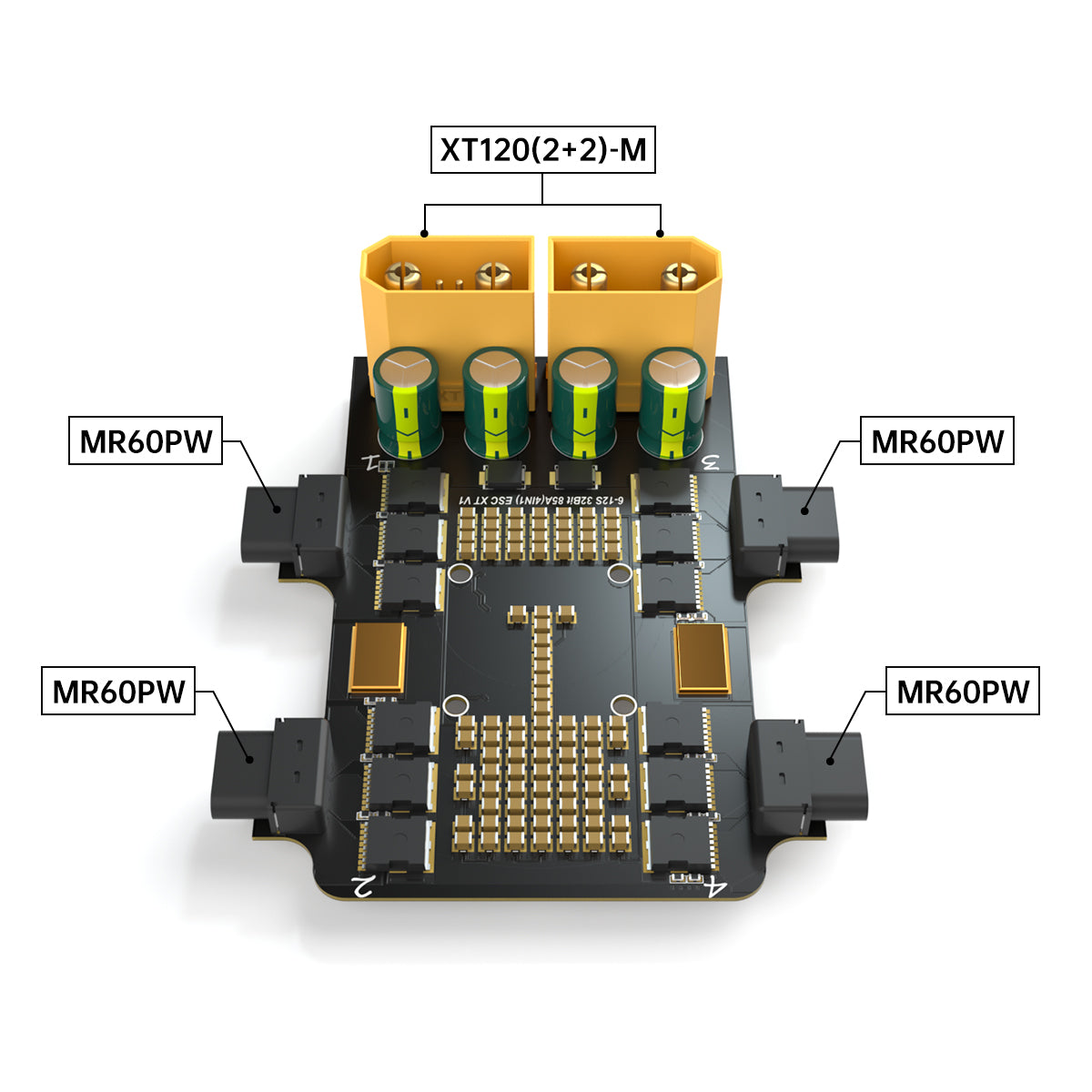

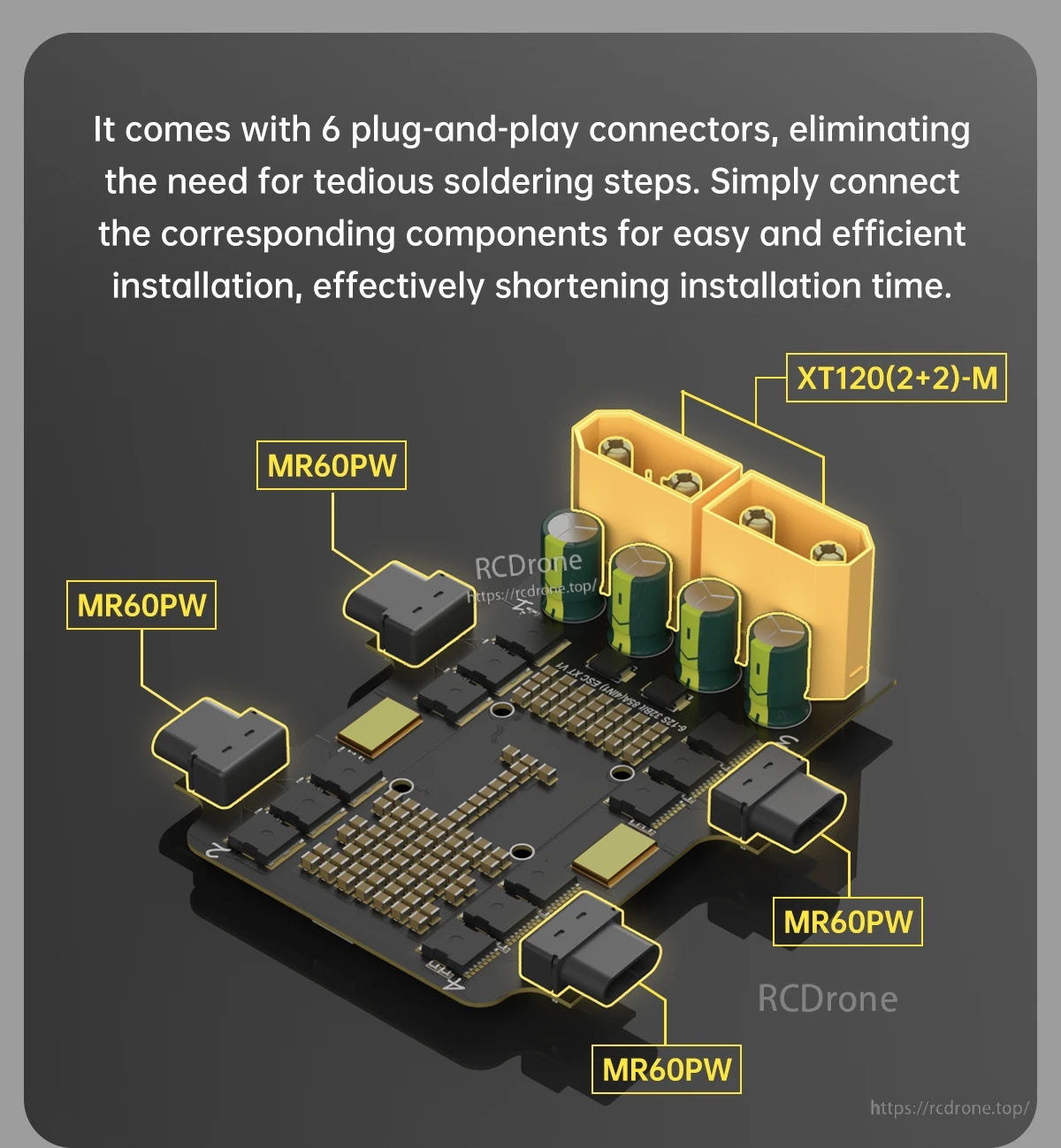

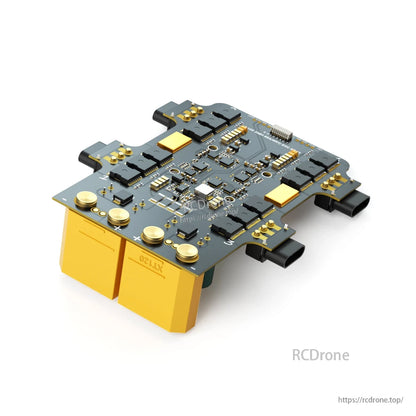

রিটার্নার XT V1 4-ইন-1 ESC প্লাগ-এন্ড-প্লে XT120(2+2)-M এবং MR60PW সংযোগকারী ব্যবহার করে ইনস্টলেশনের সময় সোল্ডারিং কমাতে।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

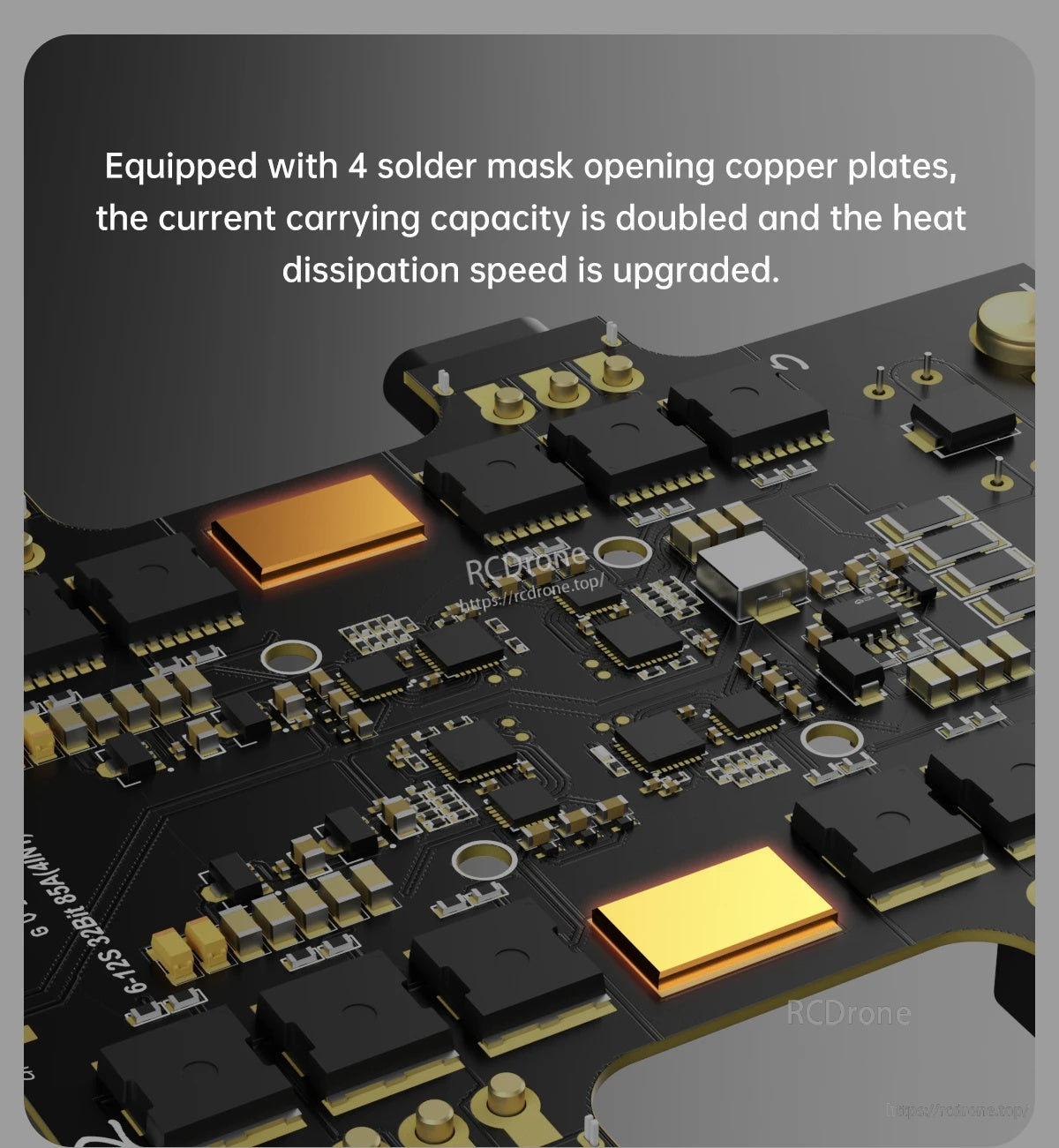

4-ইন-1 ESC বোর্ড সোল্ডার মাস্ক খোলার চারপাশে উন্মুক্ত তামার প্লেট ব্যবহার করে বর্তমান পরিচালনা এবং তাপ বিচ্ছুরণ সমর্থন করতে।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

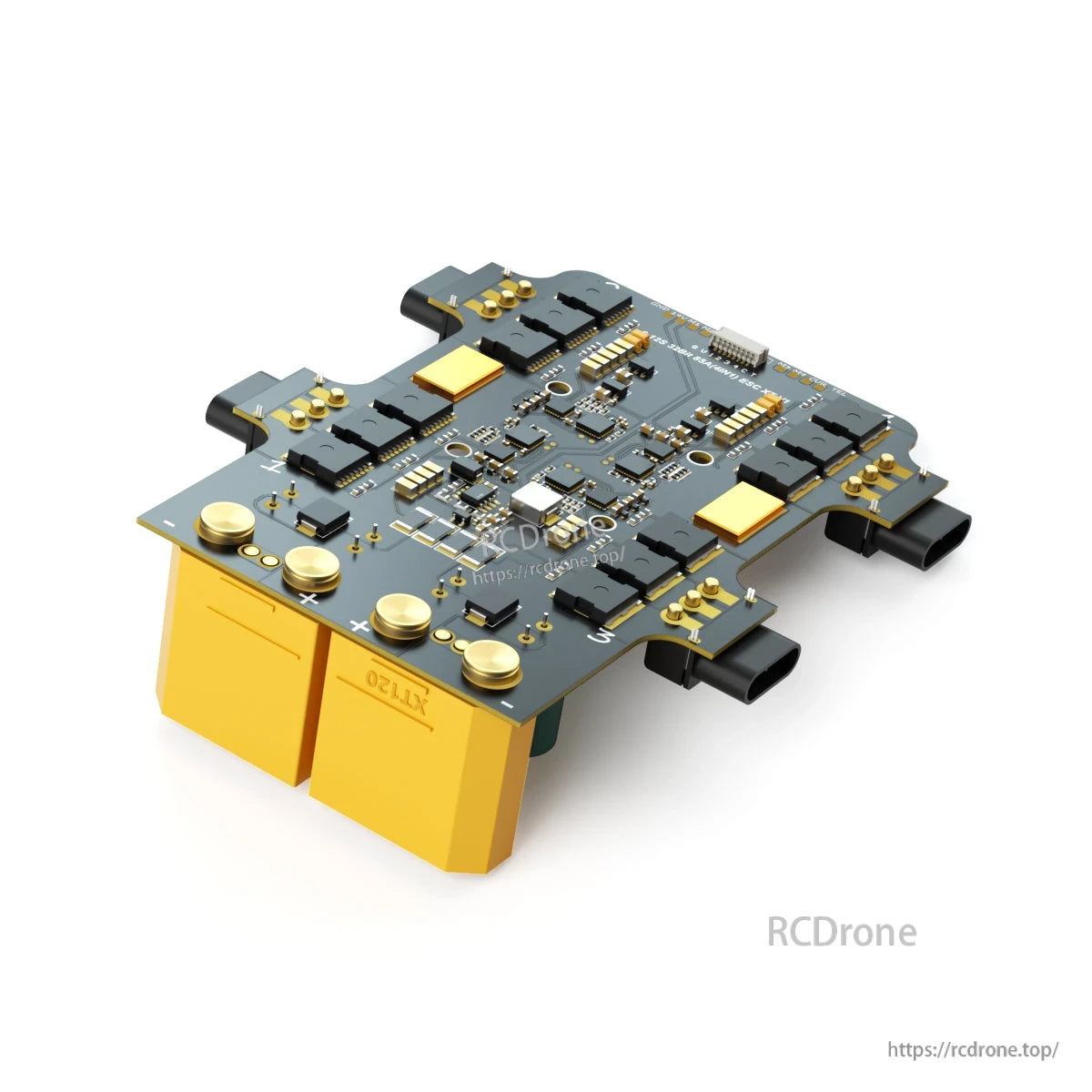

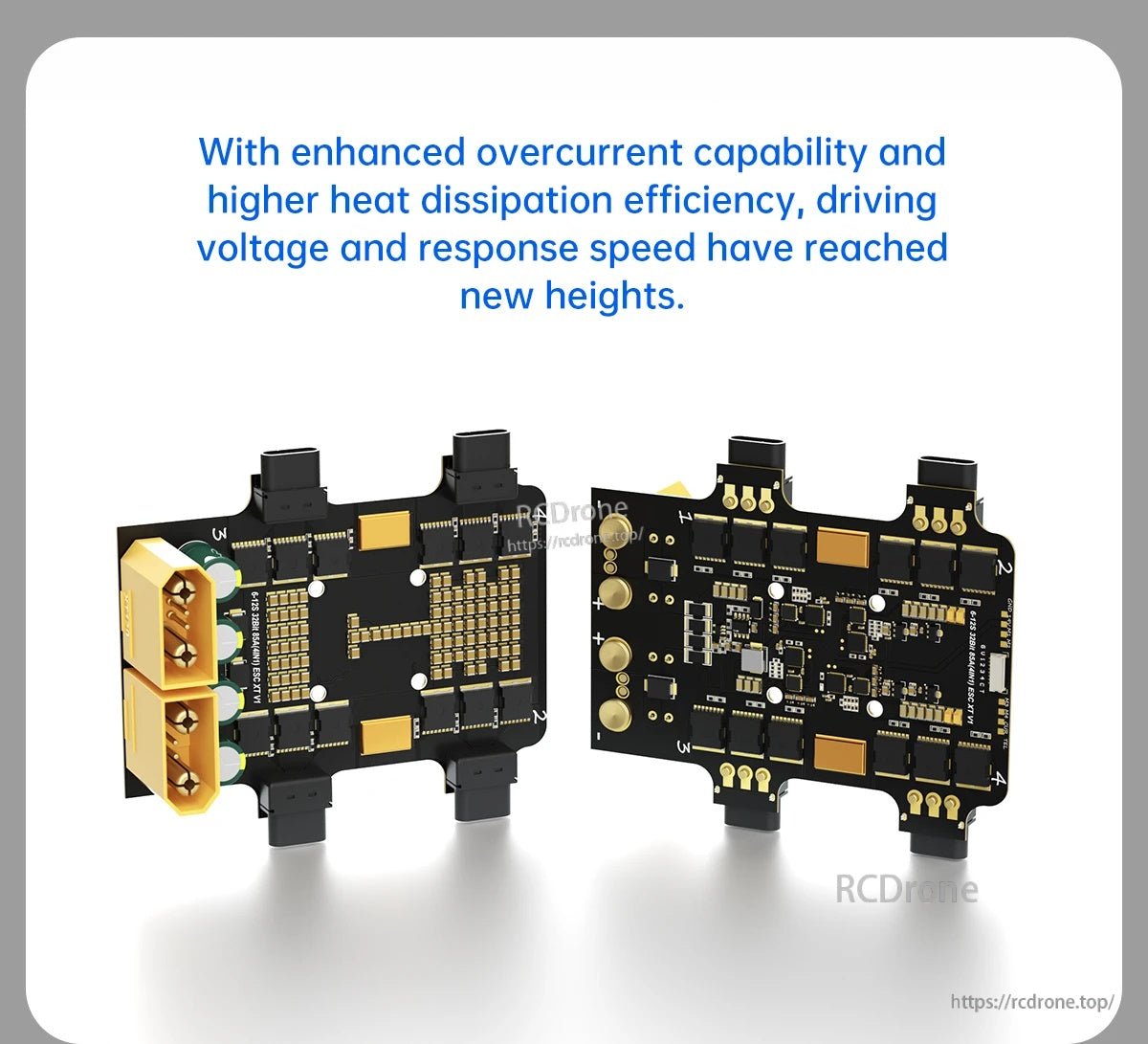

ব্রাদারহবি রিটার্নার XT V1 4-ইন-1 ESC একটি কমপ্যাক্ট, ডুয়াল-সাইডেড PCB লেআউট ব্যবহার করে পরিষ্কার তারের জন্য বড় সোনালী পাওয়ার সংযোগকারী সহ।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

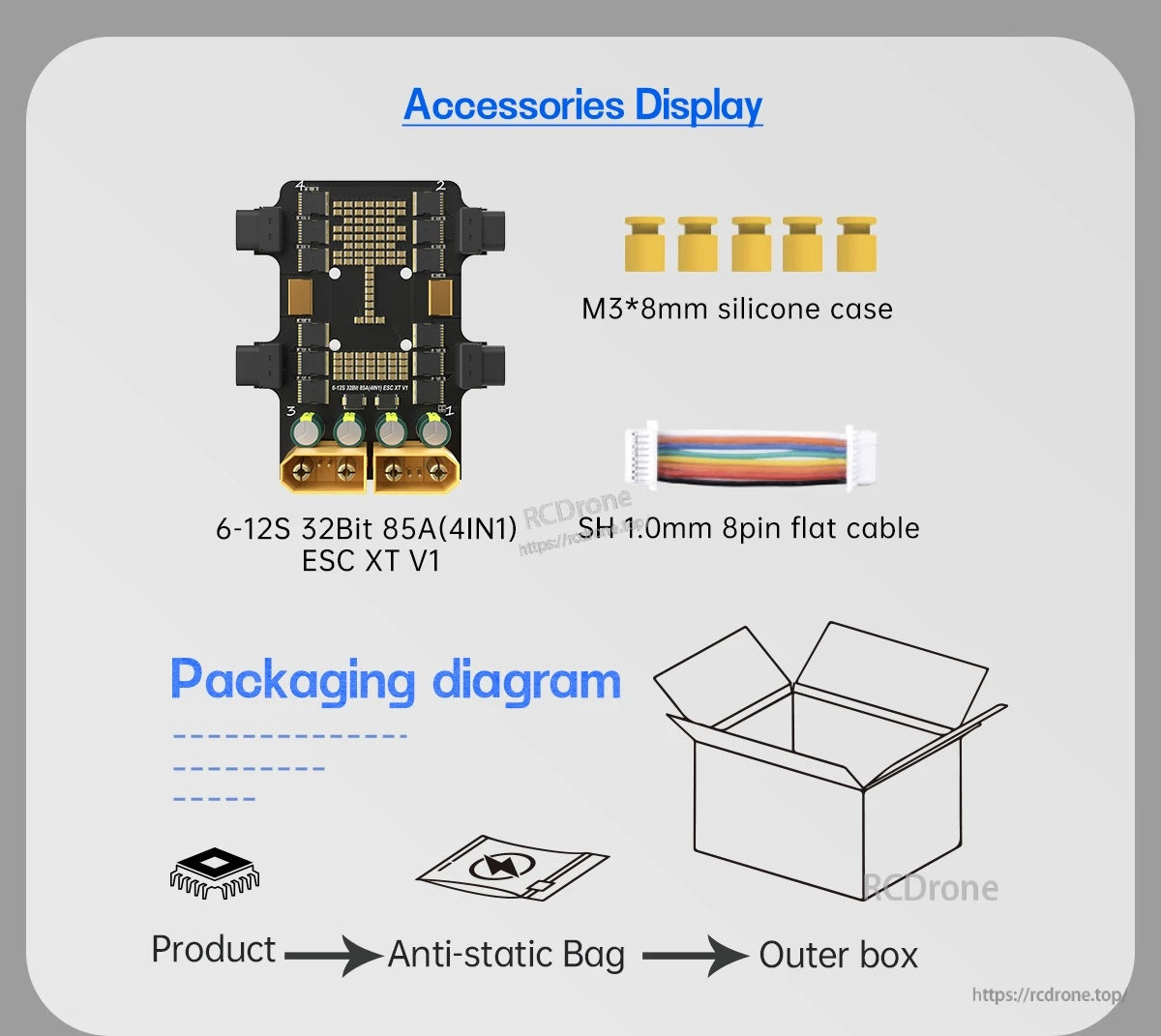

রিটার্নার XT V1 6–12S 85A 4-ইন-1 ESC একটি M3*8mm সিলিকন কেস, একটি SH 1.0mm 8-পিন ফ্ল্যাট কেবল, এবং অ্যান্টি-স্ট্যাটিক প্যাকেজিং সহ আসে।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

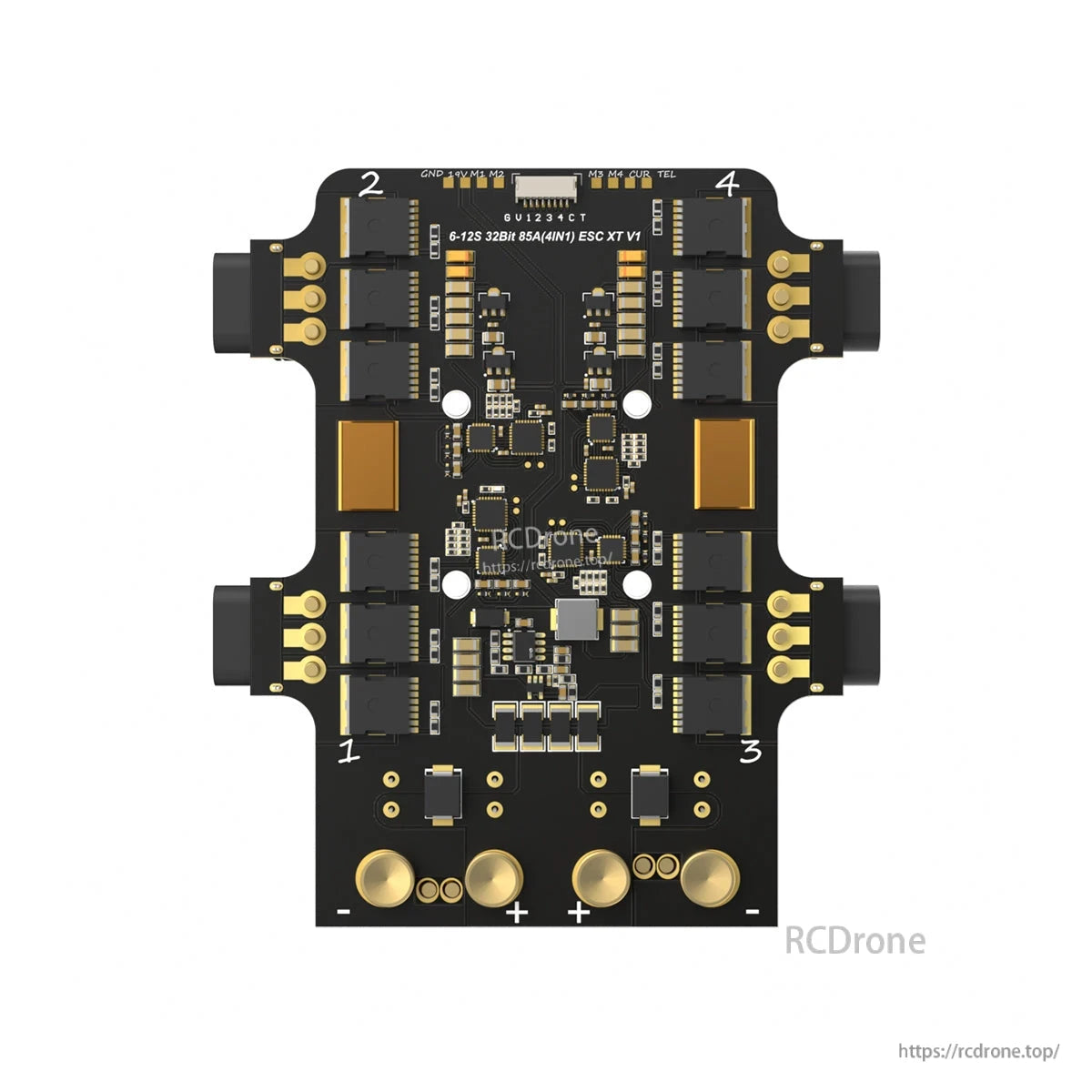

ব্রাদারহবি রিটার্নার XT V1 4-ইন-1 ESC প্যাড লেবেলগুলি মোটর আউটপুট 1–4 এর সাথে GND, ব্যাটারি ভোল্টেজ, বর্তমান সনাক্তকরণ (CUR), এবং টেলিমেট্রি (TEL) সংযোগগুলি মানচিত্রিত করে।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

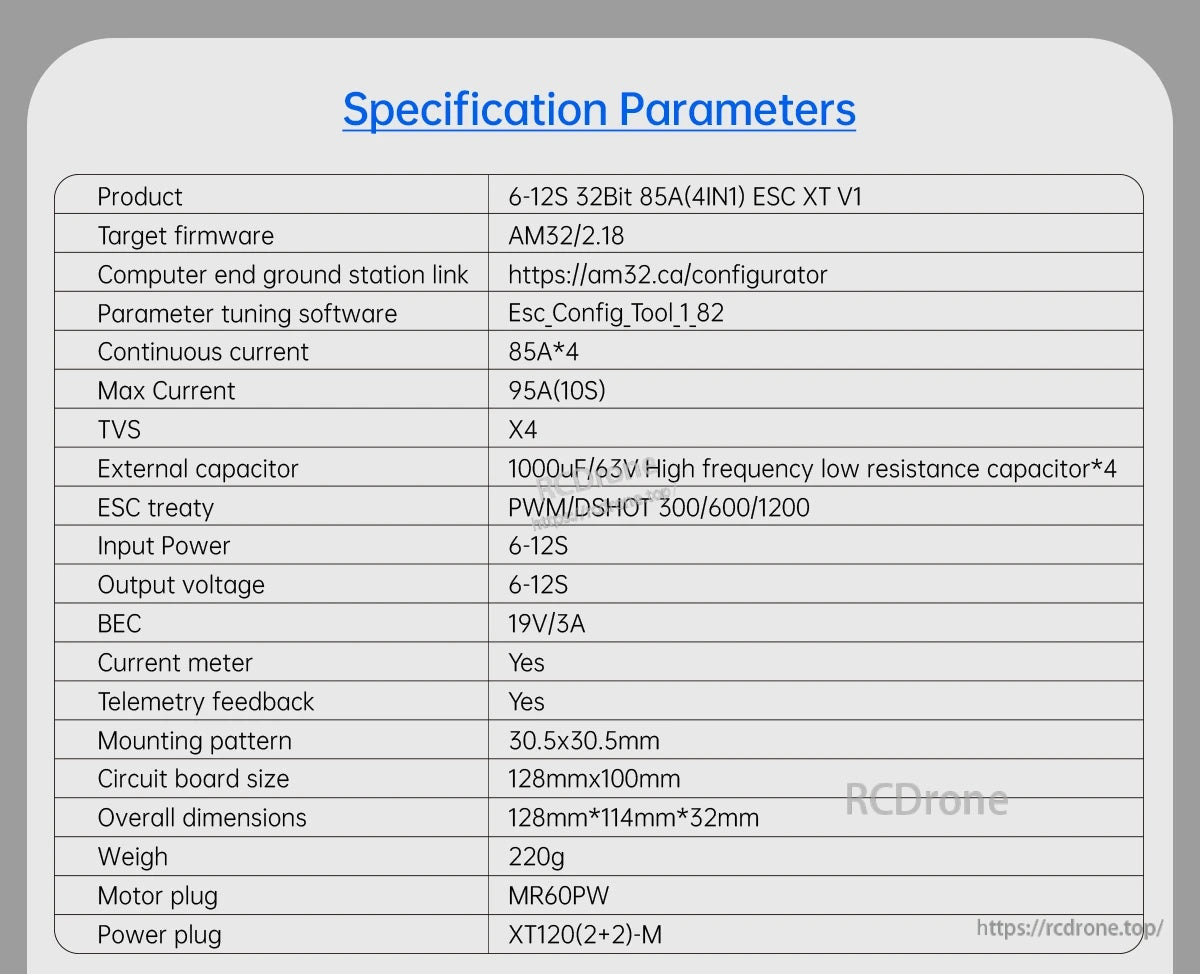

ব্রাদারহবি রিটার্নার XT V1 4-ইন-1 ESC 6–12S ইনপুটের জন্য রেট করা হয়েছে AM32 ফার্মওয়্যার, 85A×4 ধারাবাহিক কারেন্ট, এবং 19V/3A BEC সহ, XT120(2+2)-M পাওয়ার এবং MR60PW মোটর সংযোগকারীর ব্যবহার করে।

BrotherHobby Returner 6-12S 32Bit AM32 85A(4IN1) ESC XT V1

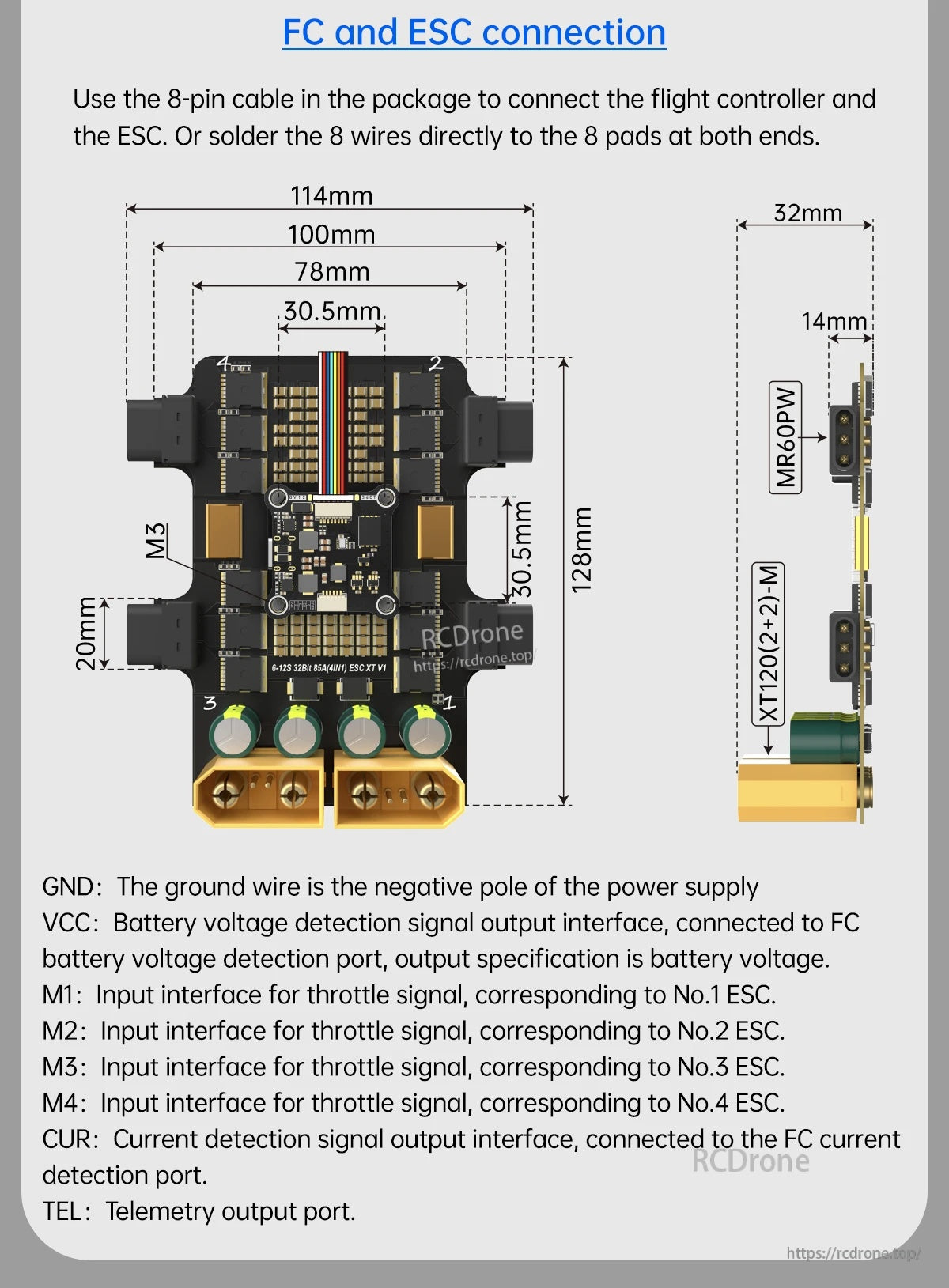

FC-to-ESC পিনআউট লেবেল GND, VCC, M1–M4, CUR এবং TEL 8-পিন হারনেসের তারগুলি সংযোগ করতে বা প্যাডগুলিতে সরাসরি সোল্ডার লিডগুলি সংযুক্ত করতে সাহায্য করে।
