Foxeer Echo 2 5.8GHz 9dBi প্যাচ ফিডার অ্যান্টেনা (কেবল ভার্সন) SMA LHCP/RHCP, ৩৪*৩৪*৬১মিমি

Overview

Foxeer Echo 2 5.8G 9dBi প্যাচ ফিডার অ্যান্টেনা (কেবল সংস্করণ) 5.8 GHz FPV ভিডিও রিসেপশনের জন্য, একটি কমপ্যাক্ট হাউজিং এবং SMA সংযোগকারী সহ। ডিজাইনটি একই আকারের শ্রেণীতে উন্নত কর্মক্ষমতার জন্য একটি উচ্চ ফ্রিকোয়েন্সি PCB সহ একটি ডাবল লেয়ার বোর্ড স্ট্রাকচারকে হাইলাইট করে।

মূল বৈশিষ্ট্য

• কেবল সংস্করণ Foxeer Echo 2 প্যাচ অ্যান্টেনা
• উচ্চ ফ্রিকোয়েন্সি PCB সহ ডাবল লেয়ার বোর্ড ডিজাইন
• পোলারাইজেশন অপশন: LHCP / RHCP
• দিকনির্দেশক বিম প্রস্থ: 120 ডিগ্রি (70 ডিগ্রি -3dB এ)

পণ্য নির্বাচন এবং সামঞ্জস্য প্রশ্নের জন্য (LHCP/RHCP, SMA ফিটমেন্ট, এবং সেটআপ), যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.

স্পেসিফিকেশন

আকার (একক: mm)

• প্যাচ বডি: ৩৪ x ৩৪
• মোট দৈর্ঘ্য: ৬১.০০
• বডি উচ্চতা: ৪০.৩
• বডি পুরুত্ব: ১১.৩৫
• অতিরিক্ত লেবেলযুক্ত আকার: ৯.২, ১৬.৬, ৭।7

পরীক্ষার ডেটা প্রদর্শিত

• SWR প্লট মার্কার: 5.500000 GHz (1.3992), 5.750000 GHz (1.3097), 6.000000 GHz (1.3409)

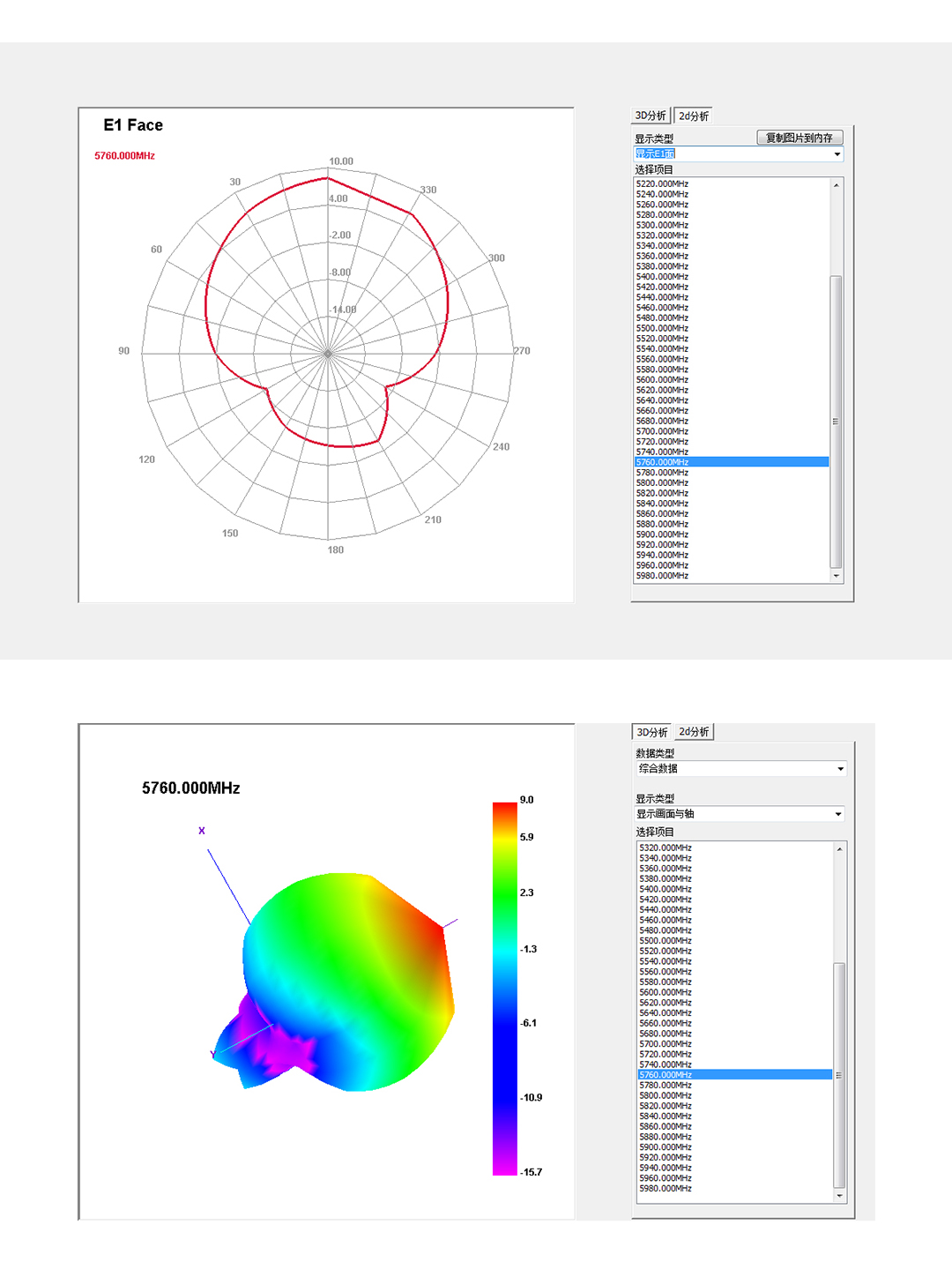

• রেডিয়েশন প্যাটার্নের উদাহরণ 5760.000MHz (E1 ফেস) এ প্রদর্শিত হয়েছে এবং একটি 3D প্লট 5760.000MHz লেবেলযুক্ত (স্কেল 9.0 থেকে -15.7 অন্তর্ভুক্ত)

অ্যাপ্লিকেশন

• 5.8 GHz FPV ভিডিও রিসিভার অ্যান্টেনা আপগ্রেড
• দিকনির্দেশক রিসেপশন সেটআপ যেখানে 9 dBi প্যাচ অ্যান্টেনা পছন্দ করা হয়

বিস্তারিত

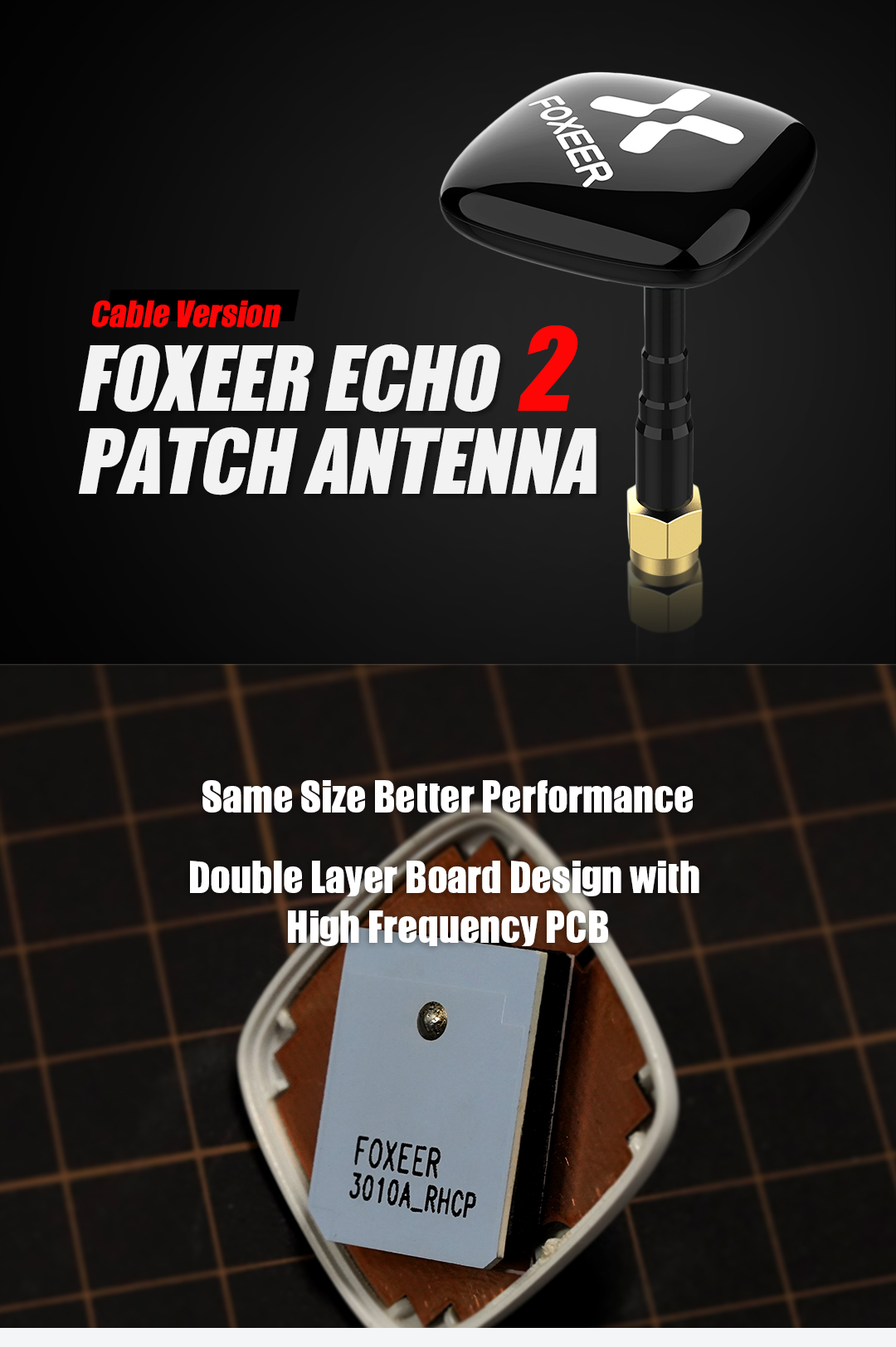

Foxeer Echo 2 কেবল-সংস্করণ প্যাচ অ্যান্টেনা একটি কমপ্যাক্ট হাউজিং এবং একটি SMA সংযোগকারী ব্যবহার করে, যার অভ্যন্তরীণ বোর্ড 3010A_RHCP চিহ্নিত।

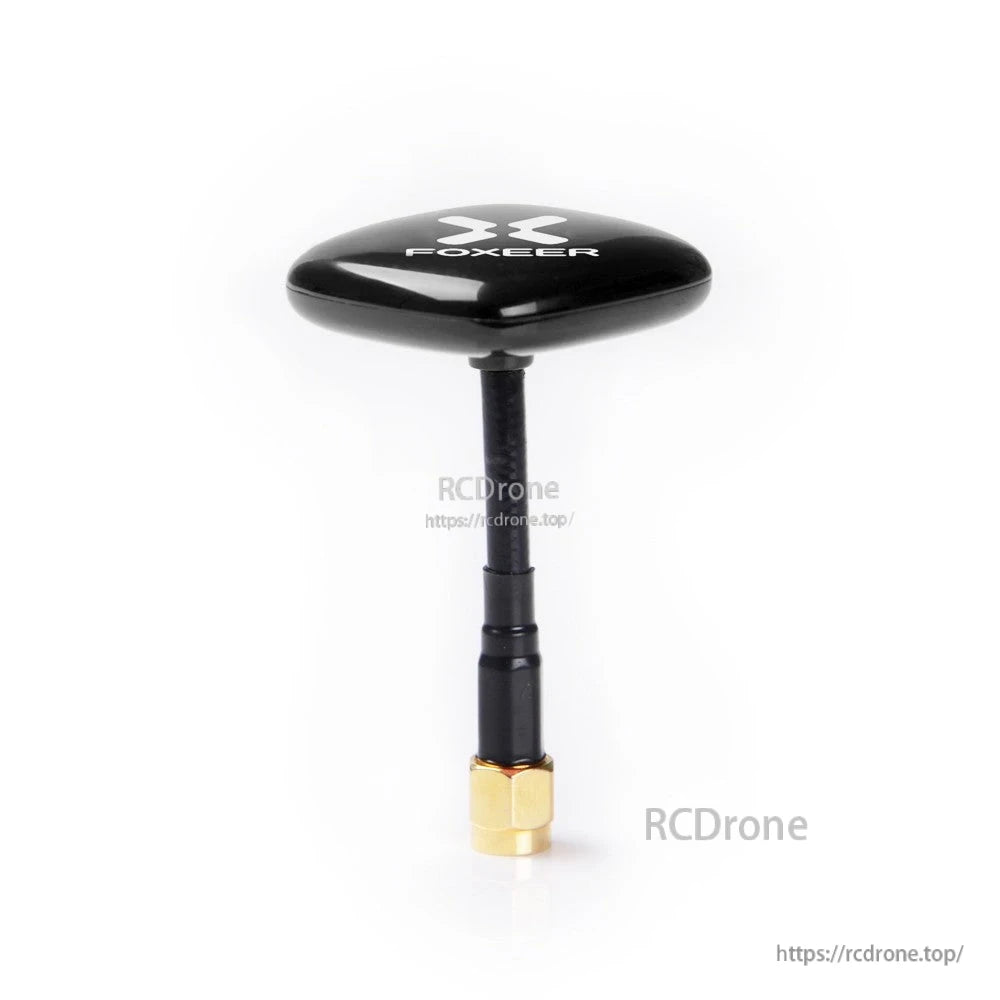

Foxeer Echo 2 কেবল-সংস্করণ প্যাচ ফিডার অ্যান্টেনা একটি কমপ্যাক্ট 34mm স্কয়ার ফেস ব্যবহার করে যার মোট দৈর্ঘ্য প্রায় 61mm সহজ মাউন্টিংয়ের জন্য।

Foxeer Echo 2 একটি 5.8GHz প্যাচ ফিডার অ্যান্টেনা যার 9dBi লাভ, 120° বিম প্রস্থ, এবং একটি SMA সংযোগকারী রয়েছে।

৫৭৬০MHz এ রেডিয়েশন প্যাটার্ন ডেটা ৫.৮GHz ভিডিও লিঙ্কের জন্য অ্যান্টেনা লক্ষ্য এবং সেটআপে সহায়তা করে।
