iFlight GM2804 এনকোডার কম্বো সেট – ৩× AS5048A এনকোডার গিম্বল মোটর + Alexmos ৩২BIT এক্সটেন্ডেড BGC বোর্ড
iFlight GM2804 এনকোডার কম্বো সেট – ৩× AS5048A এনকোডার গিম্বল মোটর + Alexmos ৩২BIT এক্সটেন্ডেড BGC বোর্ড
iFlight
নিয়মিত দাম
$464.95 USD
নিয়মিত দাম
বিক্রয় মূল্য
$464.95 USD
একক দাম
per
Taxes included.
শিপিং চেকআউটের সময় গণনা করা হয়।
পিকআপের উপলভ্যতা লোড করা যায়নি
Overview
iFlight GM2804 Encoder Combo Set একটি ব্রাশলেস গিম্বল এনকোডার সিস্টেম যা 3-অক্ষ স্থিতিশীল গিম্বলে মোটর অবস্থান ট্র্যাকিং উন্নত করার জন্য ডিজাইন করা হয়েছে, যা স্থিতিশীলতা এবং ব্যাটারি দক্ষতা বাড়াতে সহায়তা করে। একটি গিম্বল নিয়ন্ত্রণ সিস্টেমে, প্যাসিভ ইনর্শিয়াল স্থিতিশীলতা প্যান/টিল্ট/রোল অক্ষ জুড়ে সঠিক ক্যামেরা ভারসাম্যের উপর নির্ভর করে, যখন অ্যাক্টিভ স্থিতিশীলতা সেন্সর ব্যবহার করে গতিকে পরিমাপ করে এবং তিনটি অক্ষে মোটর চালায় যাতে সেই গতির বিরুদ্ধে প্রতিক্রিয়া জানানো যায়।
মূল বৈশিষ্ট্য
- কম ক্যালিব্রেশন কাজের সাথে সহজ গিম্বল টিউনিং
- শক্তি সাশ্রয়: এনকোডার সিস্টেম ছাড়া গিম্বলের তুলনায় ৫ গুণ বেশি কাজের সময় (যেমন উল্লেখ করা হয়েছে)
- একটি IMU (যেমন উল্লেখ করা হয়েছে)
- কঠিন ঘূর্ণন কোণের জন্য তাত্ক্ষণিক মোটর টর্ক বৃদ্ধির সাথে দ্রুত প্রতিক্রিয়া (যেমন উল্লেখ করা হয়েছে)
- এনকোডার চিপ: AS5048A / A5048a (যেমন উল্লেখ করা হয়েছে)
স্পেসিফিকেশন

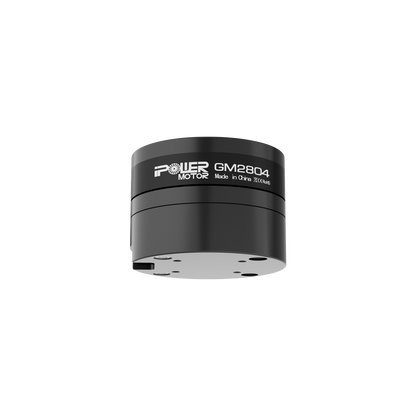

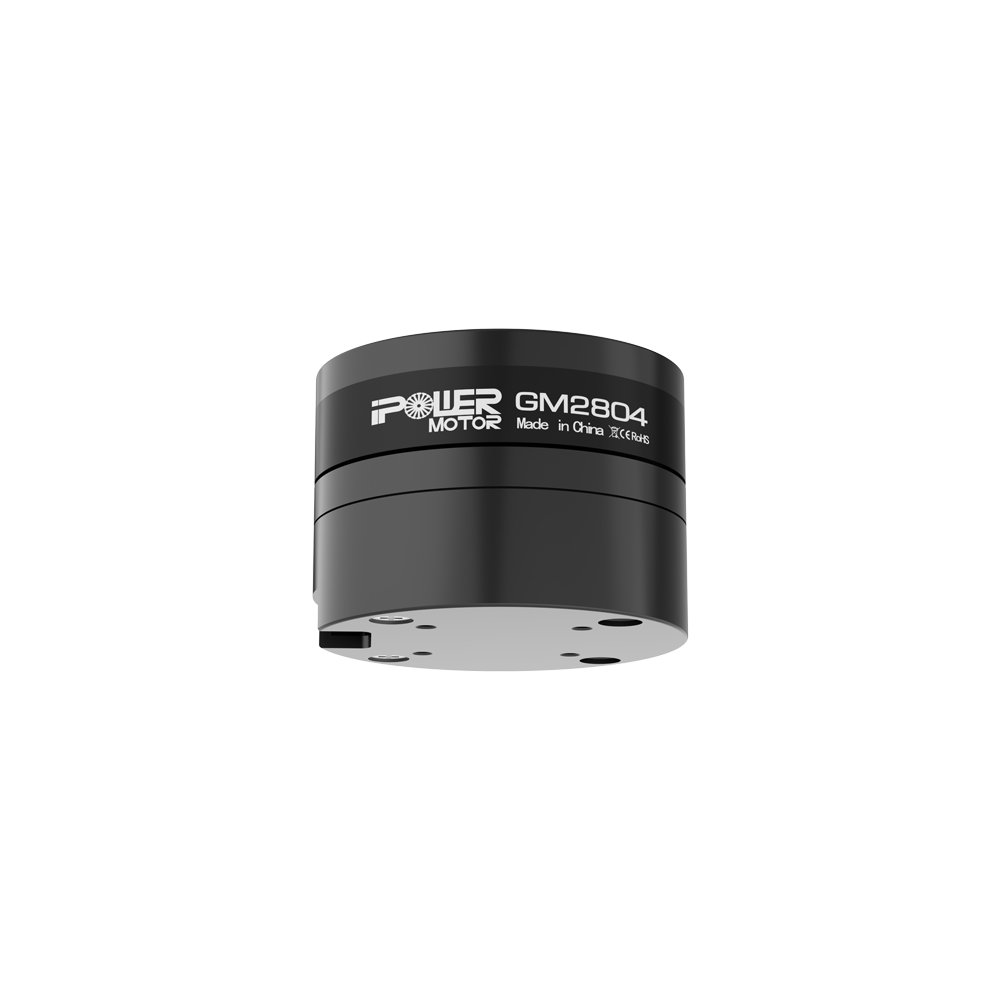

| মডেল | GM2804 |
| মোটরের বাইরের ব্যাস | ব্যাস ৩৫ ±০.০৫ মিমি |
| কনফিগারেশন | ১২এন/১৪পি |
| মোটরের উচ্চতা | ২৫ ±০.২ মিমি (এনকোডার হাউজিং সহ অন্তর্ভুক্ত) |
| হলো শ্যাফট (OD) | ৮ -০.০০৮/-০.০১২ মিমি |
| হলো শ্যাফট (ID) | ৬.৫ +০.05/0 মিমি |
| তারের দৈর্ঘ্য | 60 ±3 মিমি |
| কেবল | AWG #24 |
| মোটরের ওজন | 51 ±0.2 গ্রাম |
| তারের প্লাগ | PH3P সংযোগকারী |
| নো-লোড কারেন্ট | 0.09 ±0.05 A |
| নো-লোড ভোল্টেজ | 10 V |
| নো-লোড RPM | 1602~1771 RPM |
| লোড কারেন্ট | 0.8 A |
| লোড ভোল্টেজ | 10 V |
| লোড টর্ক | 250-350 গ্রাম |
| মোটরের অভ্যন্তরীণ প্রতিরোধক | 9 ওহম ±5% (তাপমাত্রার সাথে প্রতিরোধক পরিবর্তিত হয়) |
| উচ্চ ভোল্টেজ পরীক্ষা | DC 500 V, 1 mA @ 2 সেকেন্ড |
| রোটর হাউজিং রানআউট | <= 0.1 মিমি |
| স্টিয়ারিং (অ্যাক্সেল এক্সটেনশন) | ঘড়ির কাঁটার দিকে |
| উচ্চ তাপমাত্রার পরীক্ষা | 60°C এ 100 ঘণ্টা রাখুন; মোটর 24 ঘণ্টা রুম তাপমাত্রায় কাজ করতে পারে |
| নিম্ন তাপমাত্রার পরীক্ষা | -20°C এ 100 ঘণ্টা রাখুন; মোটর 24 ঘণ্টা রুম তাপমাত্রায় কাজ করতে পারে |
| সর্বাধিক শক্তি | <= 25 W |
| কাজের বর্তমান | 2-3S |
| কাজের তাপমাত্রা | -20~60°C; 10~90% RH |

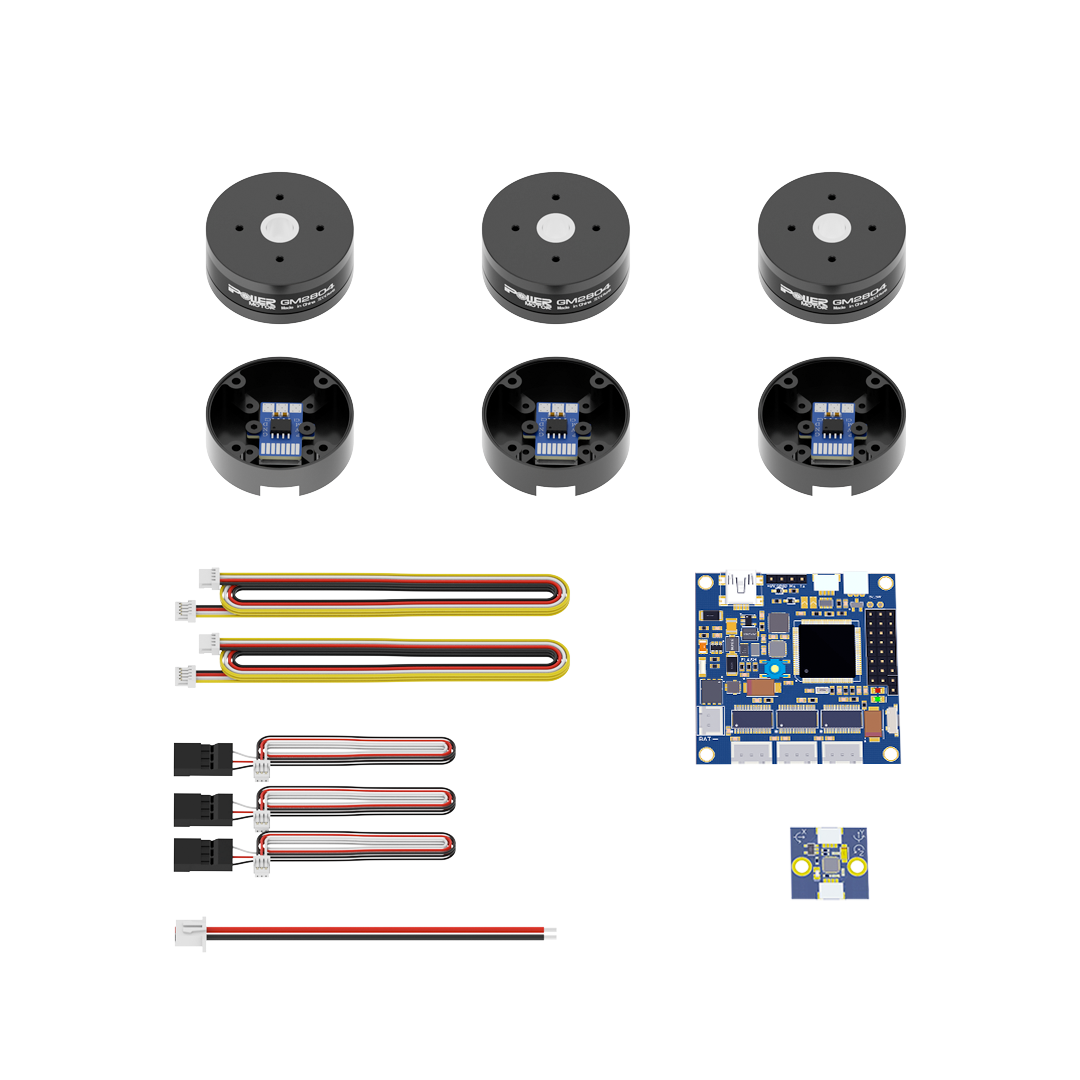

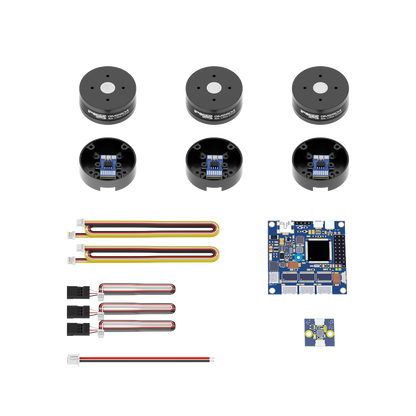

কি অন্তর্ভুক্ত
- 3 x GM2804 গিম্বল মোটর AS5048A এনকোডার সহ & চুম্বক

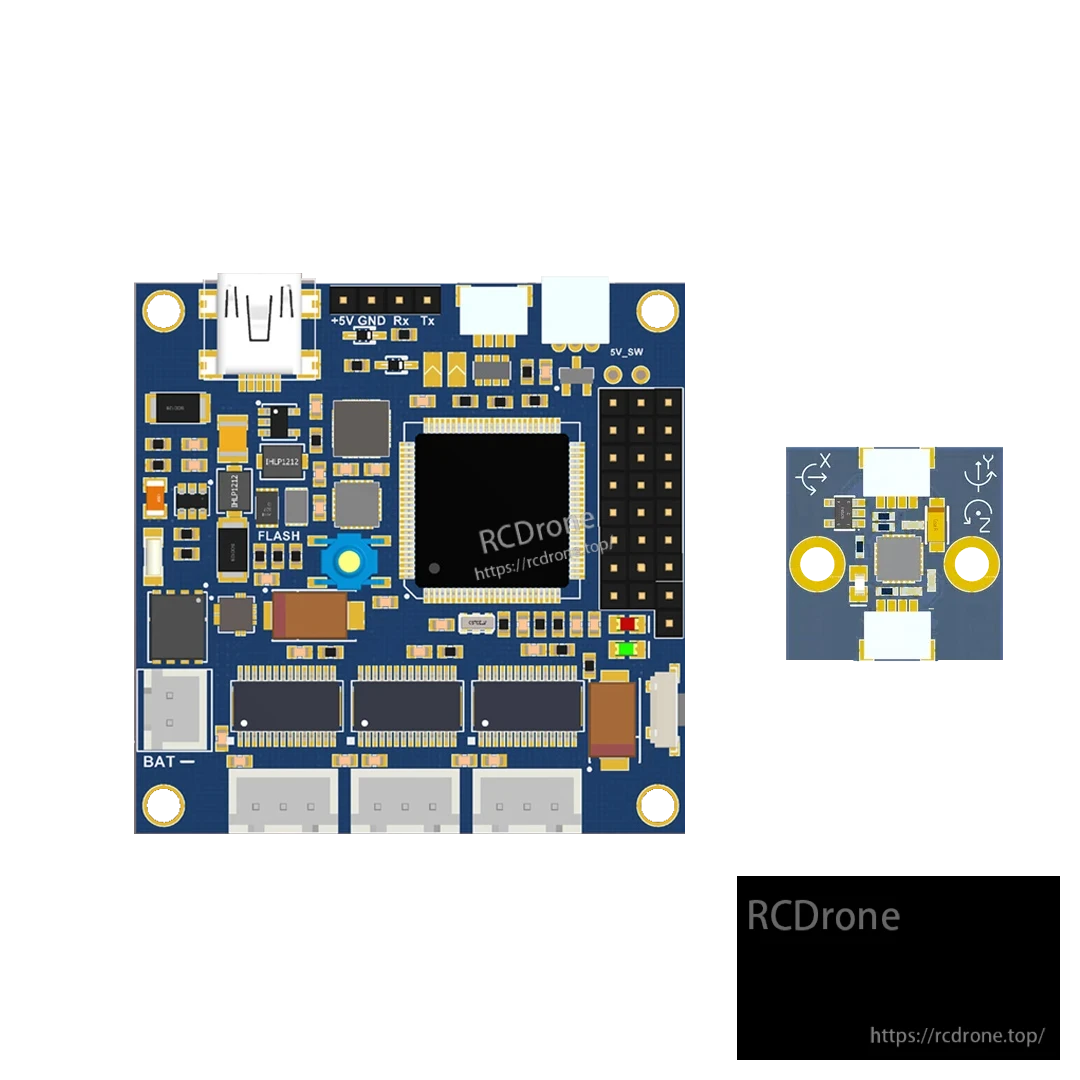

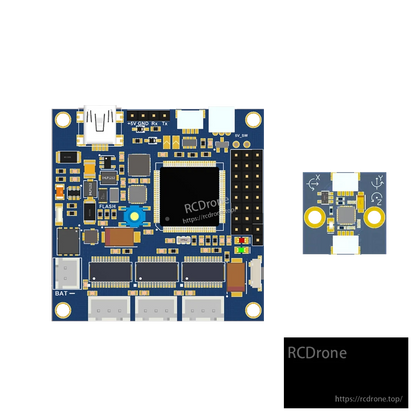

- 1 x আলেক্সমোস 32BIT এক্সটেন্ডেড BGC বোর্ড (এনকোডার সংস্করণ) অ্যালুমিনিয়াম কেস সহ
- 1 x সংযোগকারী কেবল সেট
সামঞ্জস্য পরীক্ষা বা সেটআপ প্রশ্নের জন্য, যোগাযোগ করুন [email protected] or পরিদর্শন করুন https://rcdrone.top/.
অ্যাপ্লিকেশন
- এনকোডার-সক্ষম ব্রাশলেস গিম্বল মোটর ব্যবহার করে 3-অক্ষের ক্যামেরা গিম্বল স্থিতিশীলকরণ সিস্টেম
