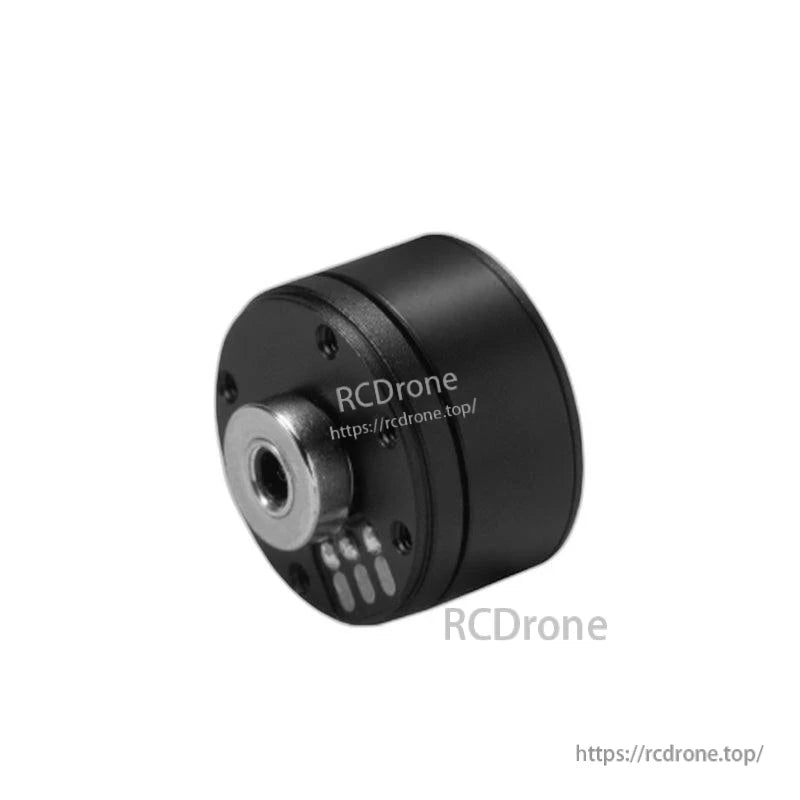

SteadyWin GB1806 মোটর ১২ভি ৮০০আরপিএম ০.০৩ এন·মি, AS5048A এনকোডার টাইপ, স্লিপ-রিং উপযোগী

SteadyWin

$40.00 USD

বিক্রয় বিক্রি শেষ

Taxes included. শিপিং চেকআউটের সময় গণনা করা হয়।

সংস্করণ GB1806CP-6

এনকোডার encoder ছাড়া AS5600(12bit) AS5048A(14bit)

পরিমাণ

সম্পূর্ণ বিবরণ দেখুন

Overview

SteadyWin GB1806 মোটরটি কমপ্যাক্ট, হালকা ওজন এবং মসৃণ কার্যক্রমের জন্য ডিজাইন করা হয়েছে। এটি স্লিপ-রিং সামঞ্জস্যপূর্ণ এবং 12-বিট এবং 14-বিট এনকোডারের সাথে সামঞ্জস্যপূর্ণ হিসাবে বর্ণনা করা হয়েছে, এবং এটি স্থিতিশীল নিম্ন-গতি কর্মক্ষমতার সাথে গিম্বল এবং পডে ব্যাপকভাবে ব্যবহৃত হয়।

মূল বৈশিষ্ট্য

কমপ্যাক্ট, হালকা ওজন এবং মসৃণ কার্যক্রম
স্লিপ-রিং সামঞ্জস্যপূর্ণ
12-বিট এবং 14-বিট এনকোডারের সাথে সামঞ্জস্যপূর্ণ
এনকোডার প্রকার: AS5048A
নিম্ন গতিতে স্থিতিশীল (অ্যাপ্লিকেশন নোট)

স্পেসিফিকেশন

মডেল	GB1806
নমিনাল ভোল্টেজ	12V
নমিনাল টর্ক	0.03 N·m
নমিনাল স্পিড	800 RPM
সর্বাধিক গতি	5017 RPM
নমিনাল কারেন্ট	0.66 A
স্টল টর্ক	0.06 N·m
স্টল কারেন্ট	1 A
মোটরের উইন্ডিং টার্নস	45T
ফেজ রেজিস্ট্যান্স	5.9 Ω
ফেজ ইন্ডাকট্যান্স	1.3 Mh
স্পিড কনস্ট্যান্ট	395 rpm/v
টর্ক কনস্ট্যান্ট	0.06 N.M/A
রোটর জড়তা	40 gcm^2
পোল জোড়ার সংখ্যা	7 জোড়া
এনকোডার ছাড়া মোটরের ওজন	20 g
এনকোডার সহ মোটরের ওজন	25 g
সর্বাধিক ডিম্যাগনেটাইজ তাপমাত্রা	120 ℃
কাজের তাপমাত্রা	20~80 ℃
এনকোডার প্রকার	AS5048A

যান্ত্রিক অঙ্কন নোট (আকার যেমন দেখানো হয়েছে)

এনকোডার হাউজিং সহ: 20.5±0.1; φ22±0.05; 4-M2; φ18; 4-M2; φ6; লেবেল: রোটর, স্টেটর
এনকোডার হাউজিং ছাড়া: 13±0.1; φ22; 6-M2; φ18; 4-M2; φ6; 3.5; φ9.5; φ21-0.05; লেবেল: রোটর, স্টেটর

অ্যাপ্লিকেশন

মানবাকৃতির রোবট
রোবটিক হাত
এক্সোস্কেলেটন
চতুর্ভুজ রোবট
এজিভি যানবাহন
এআরইউ রোবট
পডস
লিডার যন্ত্রপাতি
জিম্বল

প্রি-সেলস এবং ইন্টিগ্রেশন প্রশ্নের জন্য (এনকোডার এবং যান্ত্রিক ফিট চেক সহ), https://rcdrone.top/ এ সমর্থনের সাথে যোগাযোগ করুন অথবা [email protected].

ডকুমেন্টস

বিস্তারিত

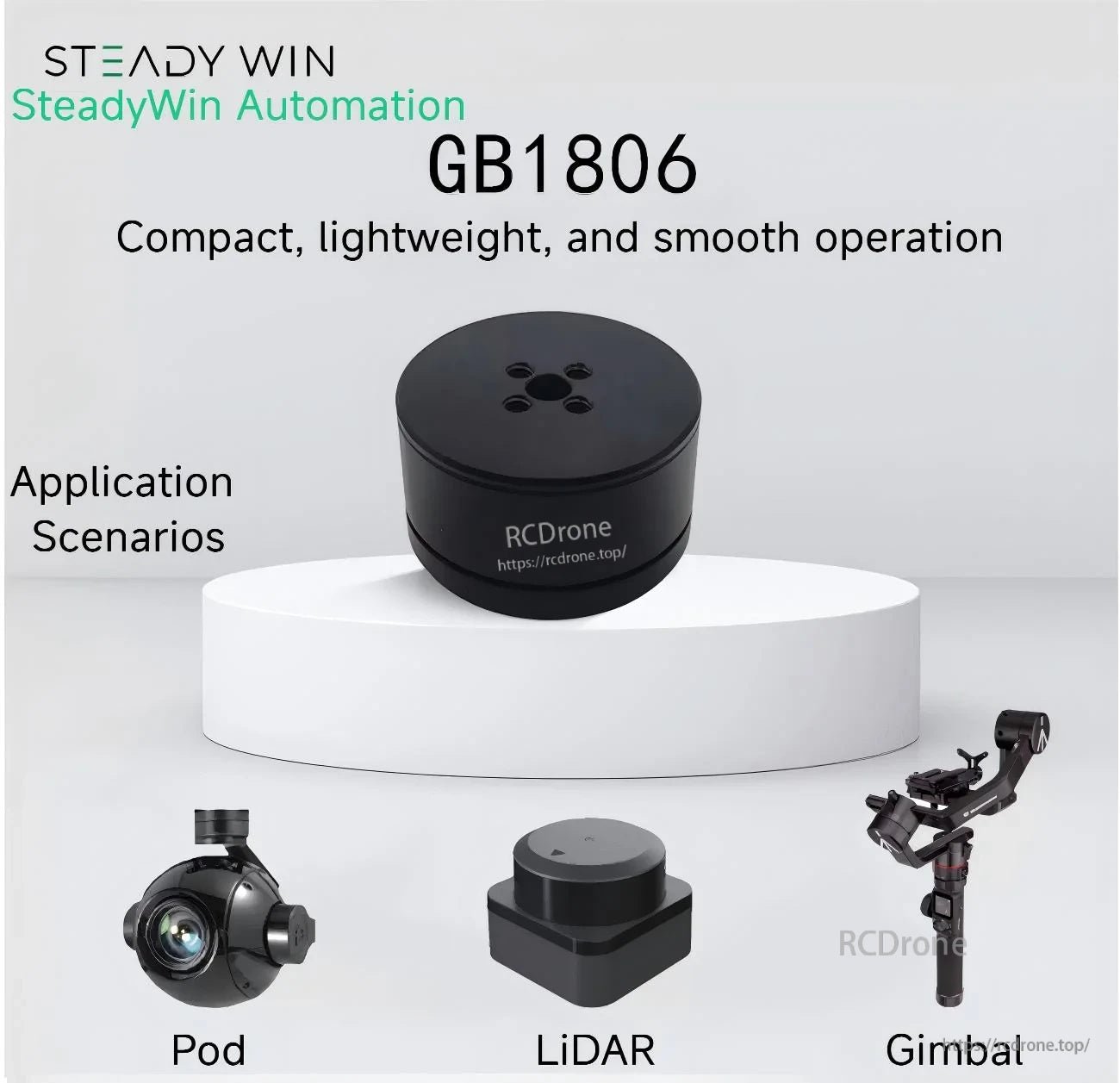

SteadyWin GB1806 12V compact gimbal motor, smooth operation, application scenarios for pod, LiDAR and gimbal

জিম্বল, পড এবং লিডার যন্ত্রপাতিতে সংকীর্ণ নির্মাণের জন্য কমপ্যাক্ট এবং হালকা।

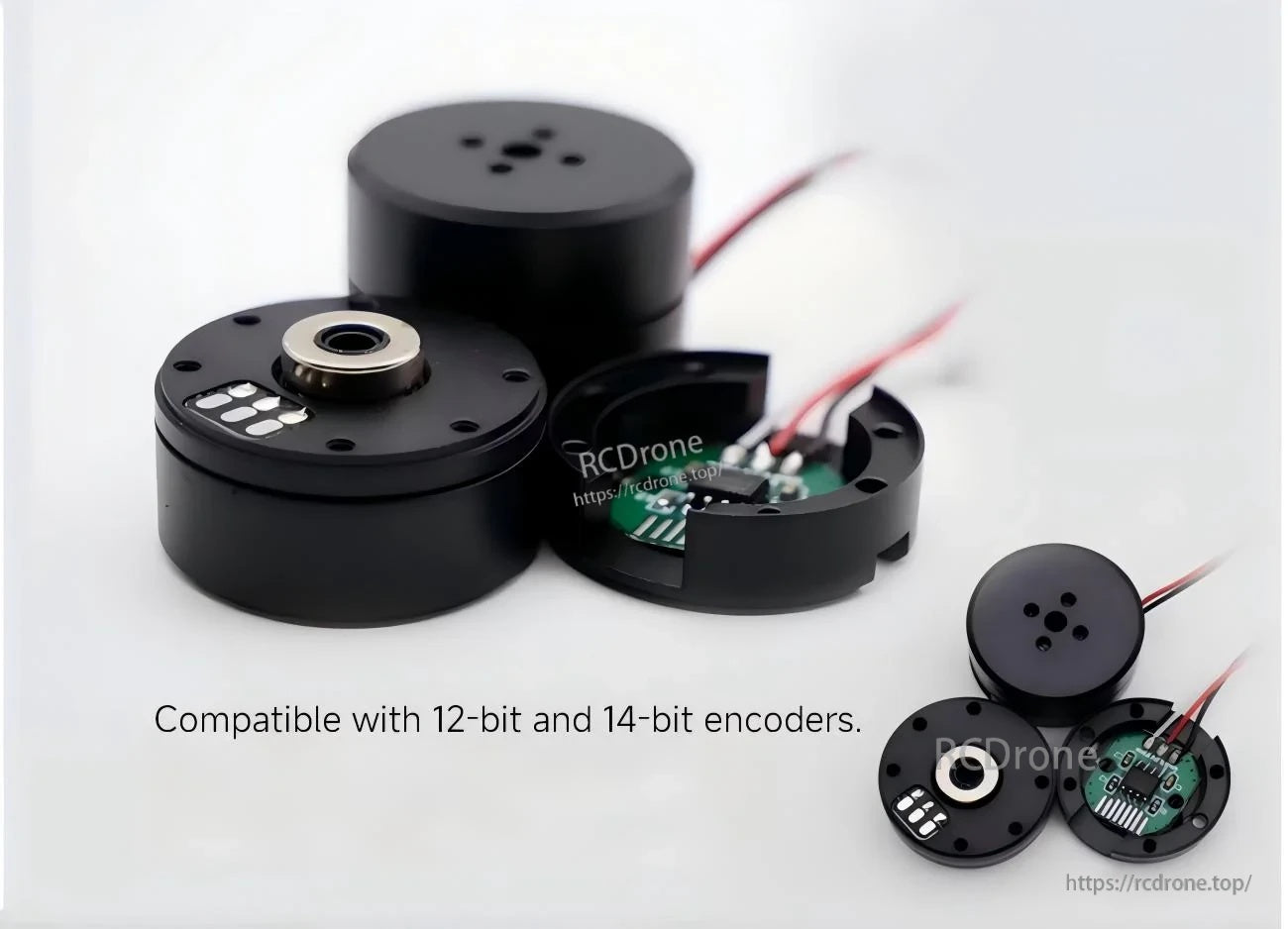

GB1806 motor with encoder assembly and wiring, illustrating compatibility with 12-bit and 14-bit encoder setups

এনকোডার-প্রস্তুত নির্মাণ স্থিতিশীল নিম্ন-গতি নিয়ন্ত্রণের জন্য সাধারণ 12-বিট এবং 14-বিট প্রতিক্রিয়া বিকল্পগুলি সমর্থন করে।

SteadyWin GB1806 motor family size comparison, slip-ring compatible layout for gimbal and pod rotation assemblies

স্লিপ-রিং সামঞ্জস্যপূর্ণ ডিজাইন জিম্বল এবং পড অ্যাপ্লিকেশনে অবিরাম ঘূর্ণন সমর্থন করতে সহায়তা করে।

GB1806 mechanical dimensions and mounting hole patterns, with and without encoder housing (Ø22 body, M2 holes)
