Overview

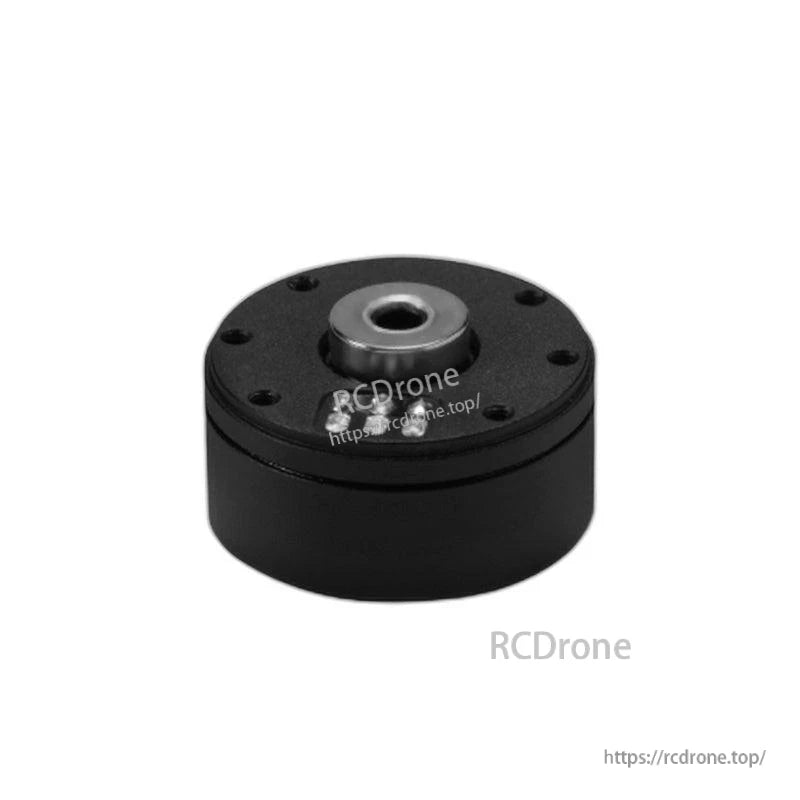

SteadyWin GB2205 মোটর একটি কমপ্যাক্ট, হালকা মোটর যা মসৃণ কার্যক্রমের জন্য ডিজাইন করা হয়েছে। এটি এনকোডার ইন্টিগ্রেশন সমর্থন করে (এনকোডার প্রকার: AS5048A/AS5600) এবং 12-বিট এবং 14-বিট এনকোডারগুলির সাথে সামঞ্জস্যপূর্ণ হিসাবে উল্লেখ করা হয়েছে। মোটরটি স্লিপ-রিং সামঞ্জস্যপূর্ণ, গিম্বল এবং পডে ব্যাপকভাবে ব্যবহৃত হয় এবং নিম্ন গতিতে স্থিতিশীল।
মূল বৈশিষ্ট্য
- কমপ্যাক্ট, হালকা এবং মসৃণ কার্যক্রম

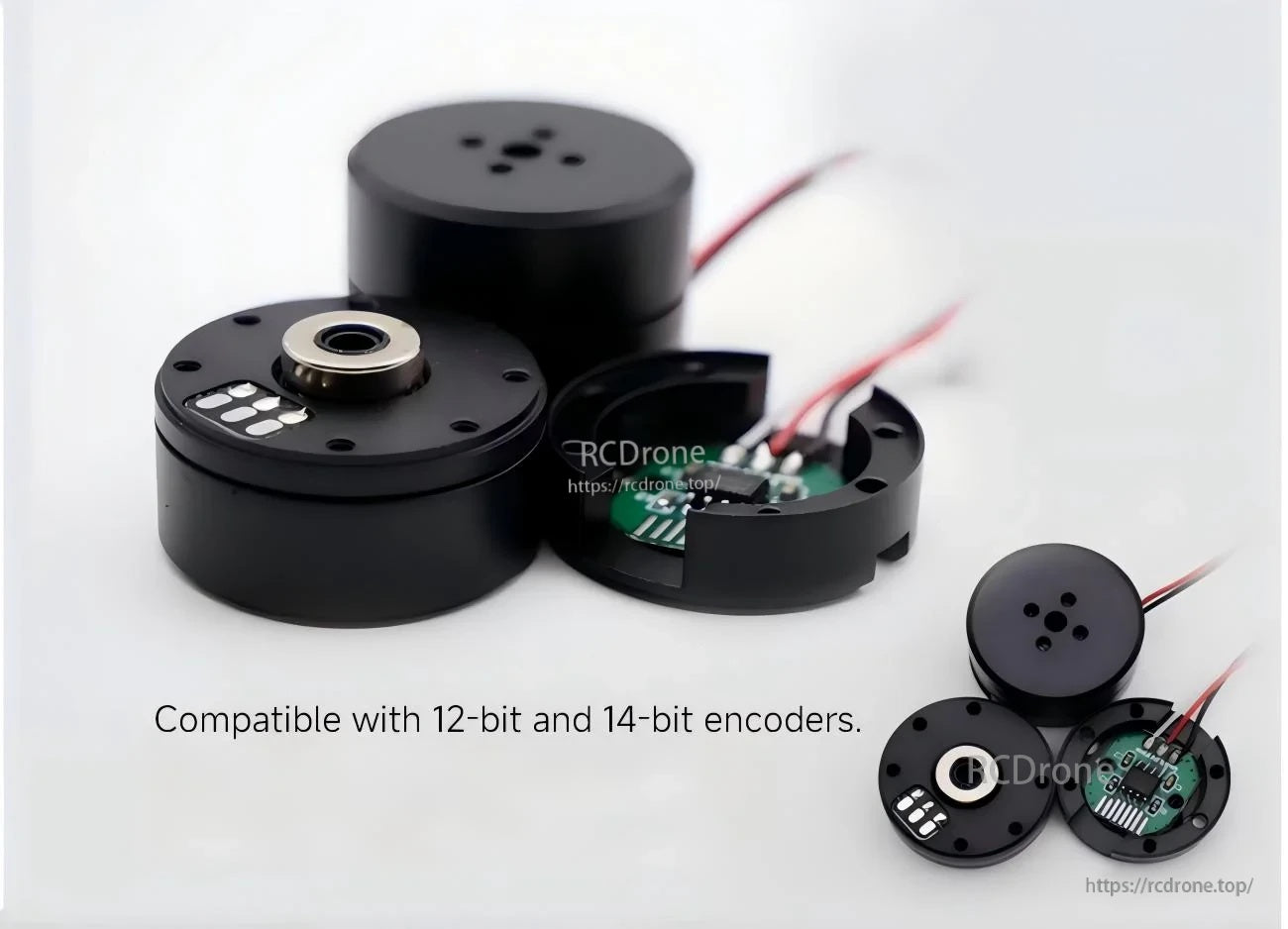

- 12-বিট এবং 14-বিট এনকোডারগুলির সাথে সামঞ্জস্যপূর্ণ
- স্লিপ-রিং সামঞ্জস্যপূর্ণ; গিম্বল এবং পডে ব্যবহারের উল্লেখ; নিম্ন গতিতে স্থিতিশীল
- এনকোডার বিকল্পগুলি তালিকাভুক্ত: AS5048A/AS5600
স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|---|
| মডেল | GB2205 |
| নমিনাল ভোল্টেজ | 12V |
| নমিনাল টর্ক | 0..০৪ N·m |
| নমিনাল স্পিড | ৭৯২ RPM |
| ম্যাক্স স্পিড | ৫৬৩০ RPM |
| নমিনাল কারেন্ট | ০.৬৬ A |
| স্টল টর্ক | ০.০৬ N·m |
| স্টল কারেন্ট | ১ A |
| মোটরের উইন্ডিং টার্নস | ৬৫T |
| ফেজ রেজিস্ট্যান্স | ৮ ওহম |
| ফেজ ইন্ডাকট্যান্স | ১.৪৫ Mh |
| স্পিড কনস্ট্যান্ট | ১০০ rpm/v |
| টর্ক কনস্ট্যান্ট | ০.06 N.M/A |
| রোটর ইনর্শিয়া | 42 gcm^2 |
| পোল জোড়ার সংখ্যা | 7 জোড়া |
| এনকোডার ছাড়া মোটরের ওজন | 22 g |
| এনকোডার সহ মোটরের ওজন | 29 g |
| সর্বাধিক ডিম্যাগনেটাইজ তাপমাত্রা | 120 °C |
| কাজের তাপমাত্রা | 20~80 °C |
| এনকোডার প্রকার | AS5048A/AS5600 |
যান্ত্রিক / মাউন্টিং মাত্রা (অঙ্কন থেকে)
এনকোডার হাউজিং সহ
- বাহ্যিক ব্যাস: phi26.3 ±0.05
- শরীরের দৈর্ঘ্য: 19.8 ±0.2
- মাউন্ট প্যাটার্ন: phi22, 4-M2
- কেন্দ্র / প্যাটার্ন কলআউট দেখানো: phi8, 4-M2; phi3
এনকোডার হাউজিং ছাড়া
- বাহ্যিক ব্যাস: phi26.3 ±0.05
- অতিরিক্ত ব্যাস কলআউট দেখানো: phi25.3 ±0.05
- শরীরের দৈর্ঘ্য কলআউট দেখানো: 13 ±0.2
- অতিরিক্ত কলআউট দেখানো: 1; 2.5; phi9.5
- মাউন্ট প্যাটার্ন: phi22, 6-M2
- কেন্দ্র / প্যাটার্ন কলআউট দেখানো: phi8, 4-M2; phi3
অ্যাপ্লিকেশন দৃশ্যপট
- মানবাকৃতির রোবট
- রোবটিক হাত
- এক্সোস্কেলেটন
- চতুর্ভুজ রোবট
- এজিভি যানবাহন
- এআরইউ রোবট
- জিম্বল
- পড
- লিDAR-সম্পর্কিত যন্ত্রপাতি
প্রি-সেল সামঞ্জস্য প্রশ্ন এবং প্রকৌশল সহায়তার জন্য (অঙ্কন/3D ফাইল অ্যাক্সেস সহ), যোগাযোগ করুন support@rcdrone.top or পরিদর্শন করুন https://rcdrone.top/.
ম্যানুয়াল / ডকুমেন্ট
বিস্তারিত
কমপ্যাক্ট 12V মোটর যা জিম্বল, পড এবং লিDAR যন্ত্রপাতিতে মসৃণ, স্থিতিশীল নিম্ন-গতি চলাচলের জন্য তৈরি করা হয়েছে।
এনকোডার ইন্টিগ্রেশন সমর্থনে AS5048A এবং AS5600 বিকল্পগুলি অন্তর্ভুক্ত রয়েছে, 12-বিট এবং 14-বিট এনকোডারগুলির জন্য সামঞ্জস্য উল্লেখ করা হয়েছে।
স্লিপ-রিং সামঞ্জস্য অবিরাম-ঘূর্ণন নির্মাণকে সহজতর করতে সহায়তা করে, যখন কম গতিতে নিয়ন্ত্রণ স্থিতিশীল রাখে।
