Overview

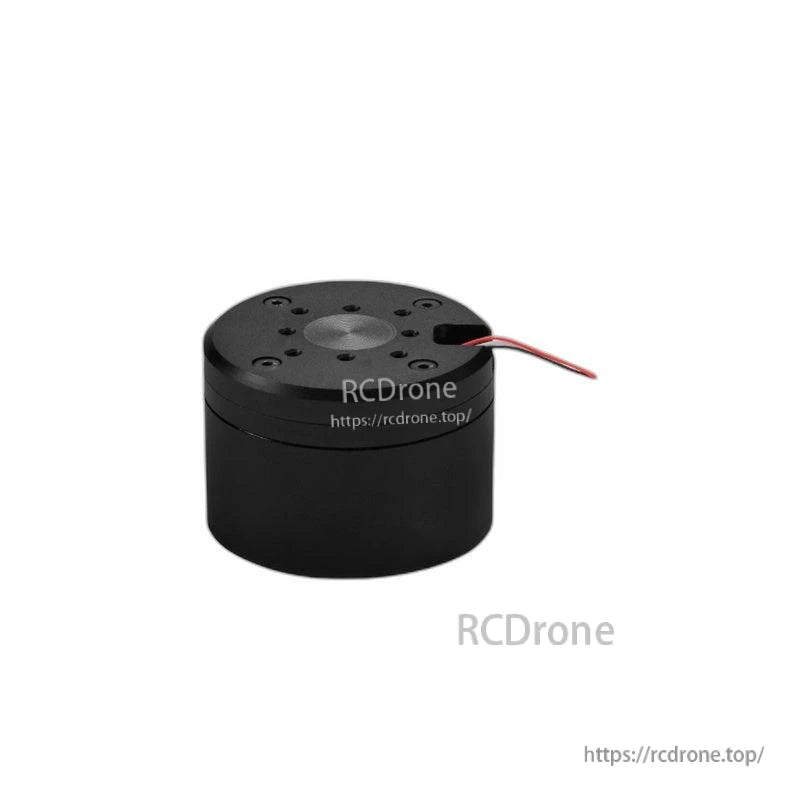

SteadyWin GB5225 মোটর একটি 24V মোটর যা রোবোটিক্স এবং মোশন-কন্ট্রোল অ্যাসেম্বলির জন্য ডিজাইন করা হয়েছে। এটি AS5048A/AS5600 এনকোডার অপশন সমর্থন করে এবং 12-বিট এবং 14-বিট এনকোডারের সাথে সামঞ্জস্যপূর্ণ। এটি স্লিপ-রিং সামঞ্জস্যপূর্ণ এবং গিম্বল এবং পডের জন্য নিম্ন গতিতে স্থিতিশীল হিসাবে বর্ণনা করা হয়েছে।
মূল বৈশিষ্ট্য
- 12-বিট এবং 14-বিট এনকোডারের সাথে সামঞ্জস্যপূর্ণ
- এনকোডার প্রকারের অপশন: AS5048A / AS5600
- স্লিপ-রিং সামঞ্জস্যপূর্ণ; নিম্ন গতিতে স্থিতিশীল (বর্ণিত হিসাবে)
- এনকোডার হাউজিং সহ এবং ছাড়া সংস্করণের জন্য যান্ত্রিক অঙ্কন প্রদান করা হয়েছে
স্পেসিফিকেশন
| মডেল | GB5225 |
| নমিনাল ভোল্টেজ | 24V |
| নমিনাল টর্ক | 1.২৬ N·m |
| নমিনাল স্পিড | ২২১ RPM |
| ম্যাক্স স্পিড | ৬১২ RPM |
| নমিনাল কারেন্ট | ১.২৮ A |
| রোটর ইনর্শিয়া | 933gcm^2 |
| পোল জোড়ের সংখ্যা | 11জোড় |
| এনকোডার ছাড়া মোটরের ওজন | 372g |
| এনকোডার সহ মোটরের ওজন | 396g |
| সর্বাধিক ডিম্যাগনেটাইজ তাপমাত্রা | 120°C |
| কাজের তাপমাত্রা | 20~80°C |
| এনকোডার প্রকার | AS5048A/AS5600 |
অঙ্কন / ইনস্টলেশন মাত্রা (প্রদত্ত ডায়াগ্রাম থেকে)
- PM5215: 33±0.2
- PM5225: 43±0.2
- এনকোডার হাউজিং সহ: Ø59.2±0.05; 4-M3 Ø25; Ø12.7; 8-M3 Ø30; Ø25
- এনকোডার হাউজিং ছাড়া: Ø59.6±0.05; Ø57.6; Ø18.6; Ø18.1; 4-M3 Ø25; Ø12.7; 8-M3; 9-M2; Ø50; Ø44; Ø41; Ø33.45; Ø27.5; Ø6
অ্যাপ্লিকেশনসমূহ
- মানবাকৃতির রোবট
- রোবটিক হাত
- এক্সোস্কেলেটন
- চতুর্ভুজ রোবট
- এজিভি যানবাহন
- এআরইউ রোবট
ম্যানুয়াল / ডাউনলোড
- GB5225_installation_diagram.pdf
- GB5225_Reducer1.stp (STEP)
- GB5225_Reducer2.stp (STEP, পিছনের কভার সহ)
প্রি-সেল সামঞ্জস্য প্রশ্ন বা ডকুমেন্টেশন সহায়তার জন্য, https://rcdrone.top/ এ সমর্থনের সাথে যোগাযোগ করুন অথবা ইমেইল করুন support@rcdrone.top.
বিস্তারিত

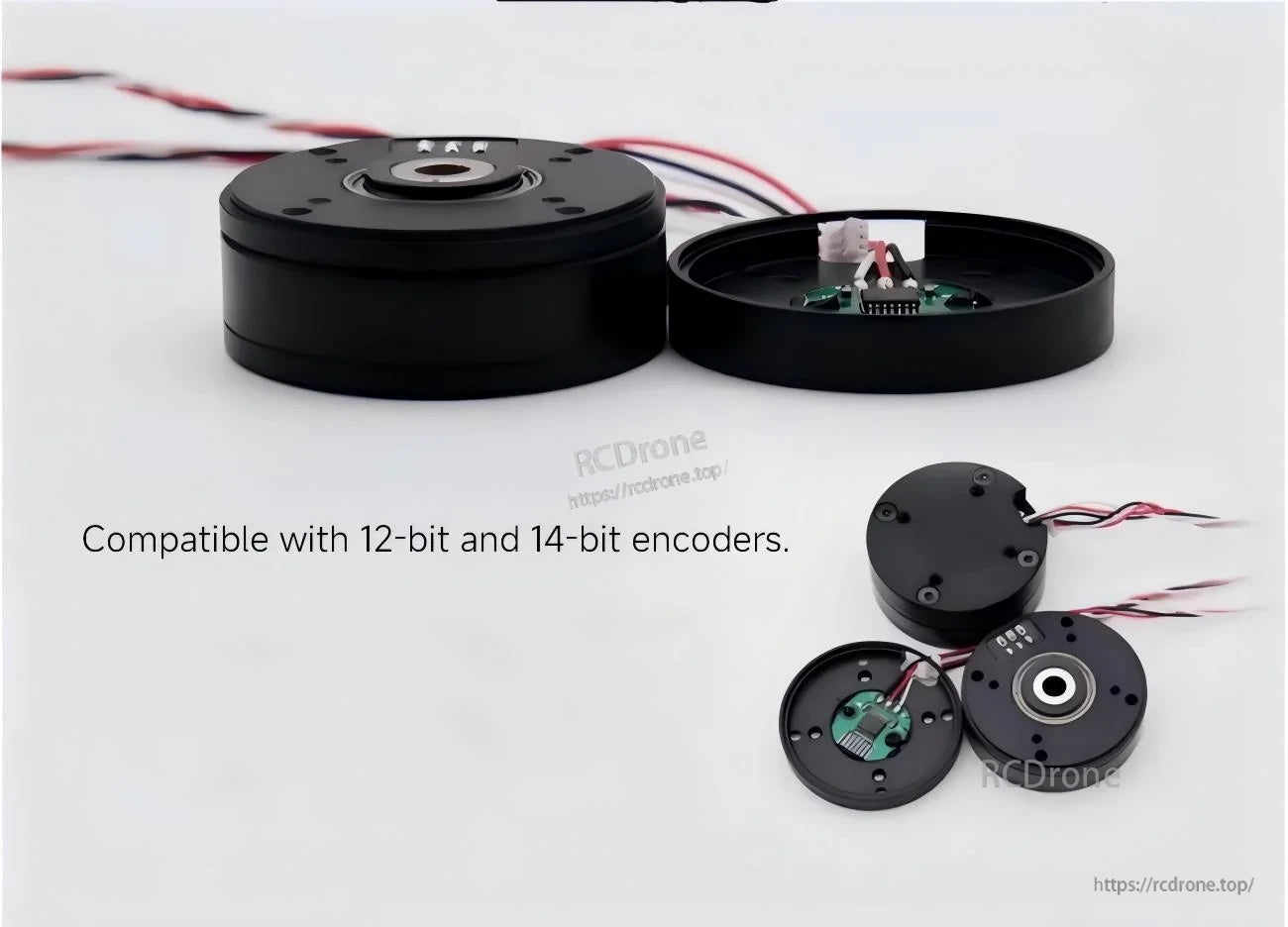

AS5048A/AS5600 এনকোডার অপশনগুলির সাথে 12-বিট বা 14-বিট এনকোডার সামঞ্জস্য নির্বাচন করুন বন্ধ-লুপ মোশন কন্ট্রোলের জন্য।
স্লিপ-রিং সামঞ্জস্যপূর্ণ ডিজাইন গিম্বল, পড এবং অন্যান্য ঘূর্ণনশীল সমাবেশের জন্য মসৃণ, স্থিতিশীল নিম্ন-গতি অপারেশন সমর্থন করে।
