Yahboom 2DOF ইলেকট্রিক প্ল্যাটফর্ম PTZ প্যান-টিল্ট ২০কেজি ২৭০° + ২৫কেজি ১৮০° মেটাল সার্ভো রোবট কারের জন্য
Yahboom 2DOF ইলেকট্রিক প্ল্যাটফর্ম PTZ প্যান-টিল্ট ২০কেজি ২৭০° + ২৫কেজি ১৮০° মেটাল সার্ভো রোবট কারের জন্য
Yahboom
পিকআপের উপলভ্যতা লোড করা যায়নি
সংক্ষিপ্ত বিবরণ

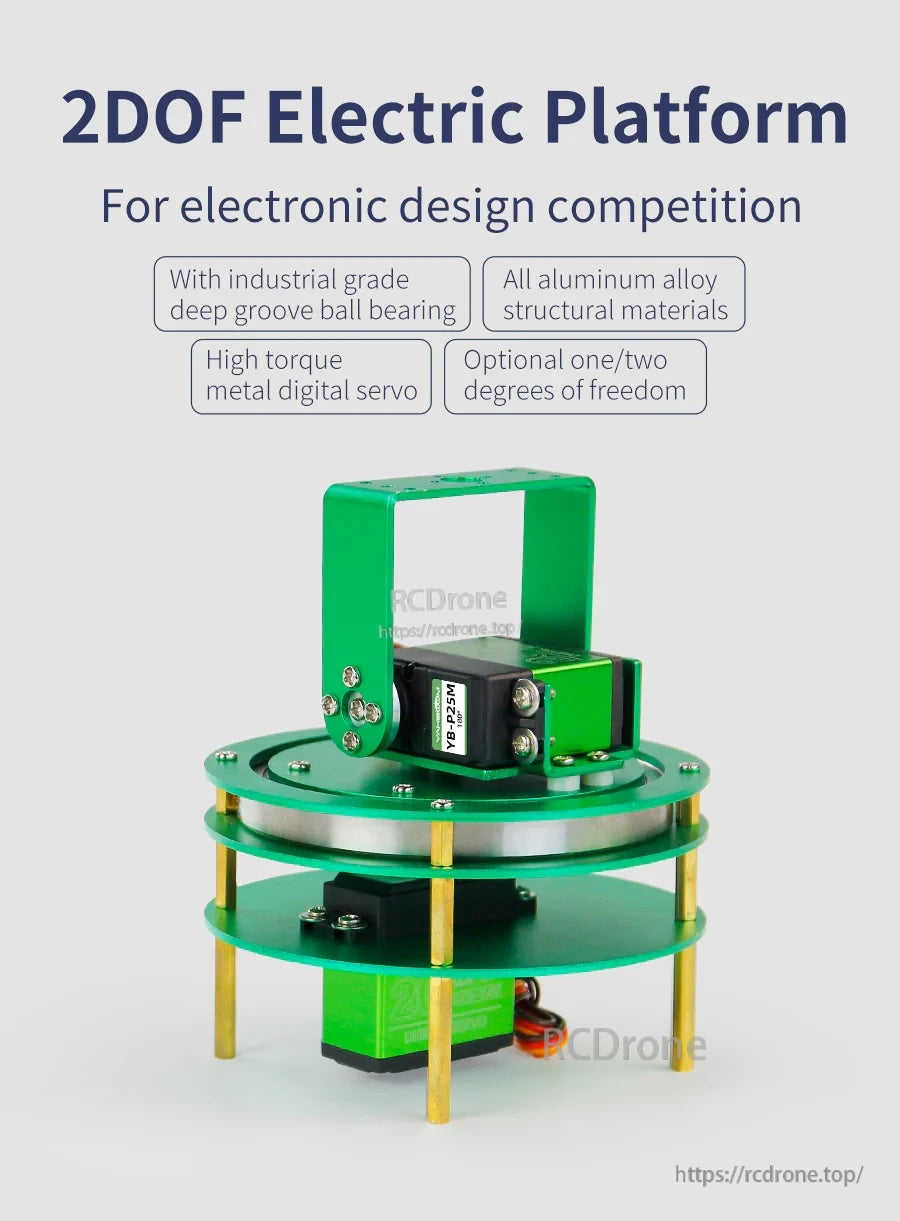

Yahboom 2DOF ইলেকট্রিক প্ল্যাটফর্ম হল একটি সার্ভো-চালিত PTZ প্যান-টিল্ট মেকানিজম যা রোবট কার এবং শিক্ষামূলক রোবোটিক্স প্রকল্পের জন্য ব্যবহৃত হয়। এটি একটি 270° 20kg মেটাল ডিজিটাল সার্ভো (প্যান), একটি 180° 25kg মেটাল ডিজিটাল সার্ভো (টিল্ট), এবং একটি অ্যালুমিনিয়াম অ্যালয় ব্র্যাকেট নিয়ে গঠিত। শিল্প-গ্রেডের ডিপ গ্রুভ বল বিয়ারিংগুলি এটিকে মসৃণভাবে ঘোরাতে এবং লোড ক্ষমতা উন্নত করতে সহায়তা করে। একাধিক মাউন্টিং হোল সেন্সর/ক্যামেরা ইনস্টল করা বা রোবট কার চ্যাসিসে PTZ মাউন্ট করা সহজ করে তোলে।
মূল বৈশিষ্ট্যসমূহ
- দুই ডিগ্রি স্বাধীনতা ঘূর্ণন: ২৭০° বাম-ডান এবং ১৮০° উপরে-নিচে
- উচ্চ-টর্ক মেটাল ডিজিটাল সার্ভোস: ২৭০° ২০কেজি (নিচের স্তর) + ১৮০° ২৫কেজি (উপরের স্তর)
- সমস্ত অ্যালুমিনিয়াম অ্যালয় গঠনমূলক উপকরণ; অ্যানোডাইজড অ্যালুমিনিয়াম অ্যালয়, ২মিমি পুরু
- শিল্পকৌশল গভীর খাঁজ বল বিয়ারিং ডিজাইন মসৃণ ঘূর্ণন এবং শক্তিশালী বিয়ারিং ক্ষমতার জন্য
- সেন্সর/ক্যামেরা/ইলেকট্রনিক সরঞ্জাম ইনস্টল করার জন্য একাধিক M3 ফিক্সিং হোল (উপর/মধ্য/নিচ মাউন্টিং)
- দুই রঙের বিকল্প: সবুজ সার্ভো প্ল্যাটফর্ম বা কালো সার্ভো প্ল্যাটফর্ম (একই অ্যালুমিনিয়াম অ্যালয় উপাদান এবং PTZ কনফিগারেশন)
- ঐচ্ছিক কনফিগারেশন উল্লেখ করা হয়েছে: ১-ডিওএফ সার্ভো প্ল্যাটফর্ম বা ২-ডিওএফ সার্ভো প্ল্যাটফর্ম
বিশেষ উল্লেখ
| পণ্যের নাম | 2DOF ইলেকট্রিক প্ল্যাটফর্ম (সার্ভো PTZ) |
| ঘূর্ণন (প্যান) | ২৭০° (বাম থেকে ডান) |
| ঘূর্ণন (ঝোঁক) | ১৮০° (উপরে থেকে নিচে) |
| সার্ভো (২-ডিওএফ কনফিগারেশন) | ২৭০° ২০কেজি মেটাল ডিজিটাল সার্ভো x ১; ১৮০° ২৫কেজি মেটাল ডিজিটাল সার্ভো x ১ |
| সার্ভো (১-ডিওএফ কনফিগারেশন) | ২৭০° ২০কেজি মেটাল ডিজিটাল সার্ভো x ১ |
| গঠন উপাদান | অ্যালুমিনিয়াম অ্যালয় (অ্যানোডাইজড), ২মিমি পুরু |
| বিয়ারিং | শিল্প-গ্রেড গভীর খাঁজ বল বিয়ারিং |
| মাউন্টিং হোল | একাধিক M3 ফিক্সিং হোল (উপরে/মাঝে/নিচে); নিচে রোবট/ট্রলি/ডেস্কটপে মাউন্ট করার জন্য চারটি M3 স্থির তামার কলাম ব্যবহার করে |
| লোড নোট (বৈশিষ্ট্য পাঠ্য থেকে) | উপরের স্তরের উত্তোলন ক্ষমতা বিবেচনা না করে, নিচের স্তরের স্ট্যান্ডার্ড ২০কেজি সার্ভো ১০কেজি লোড ঘূর্ণন সমর্থন করতে পারে |
| ঐচ্ছিক বৈদ্যুতিক নিয়ন্ত্রণ সেট (তালিকাভুক্ত) | ৭।4V লিথিয়াম ব্যাটারি + চার্জার + 24 চ্যানেল সার্ভো ড্রাইভ বোর্ড + ডেটা কেবল + ওয়্যারলেস হ্যান্ডেল + হ্যান্ডেল রিসিভার |
মাত্রার অঙ্কন (ইউনিট: মিমি)

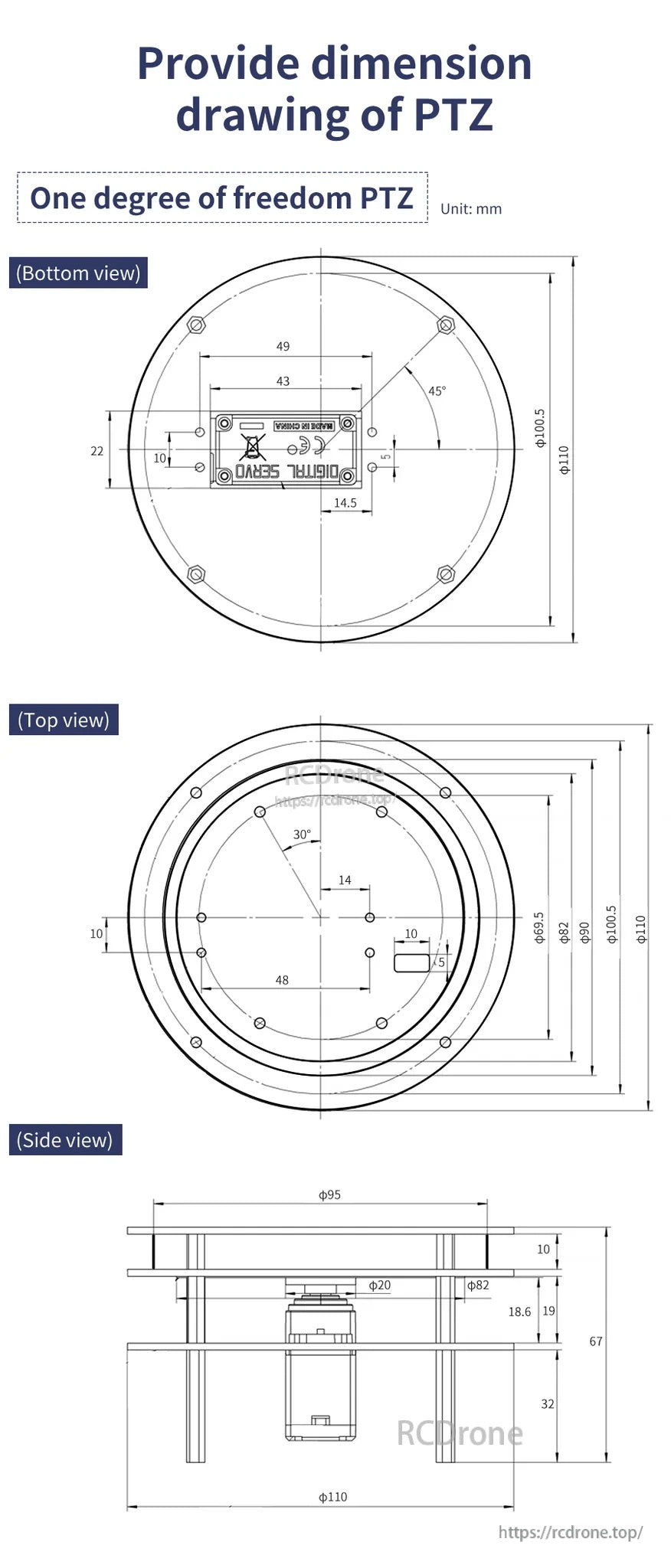

এক ডিগ্রি ফ্রিডম পিটিজেড
- প্রদর্শিত ব্যাস: Φ110, Φ100.5, Φ95, Φ90, Φ82, Φ69.5, Φ20
- নিচের দৃশ্যের মাত্রা প্রদর্শিত: 49, 43, 22, 10, 14.5, 5; কোণ প্রদর্শিত: 45°
- উপরের দৃশ্যের মাত্রা প্রদর্শিত: 48, 14, 10, 5; কোণ প্রদর্শিত: 30°
- পাশের দৃশ্যের মাত্রা প্রদর্শিত: 67, 32, 19, 18.6, 10

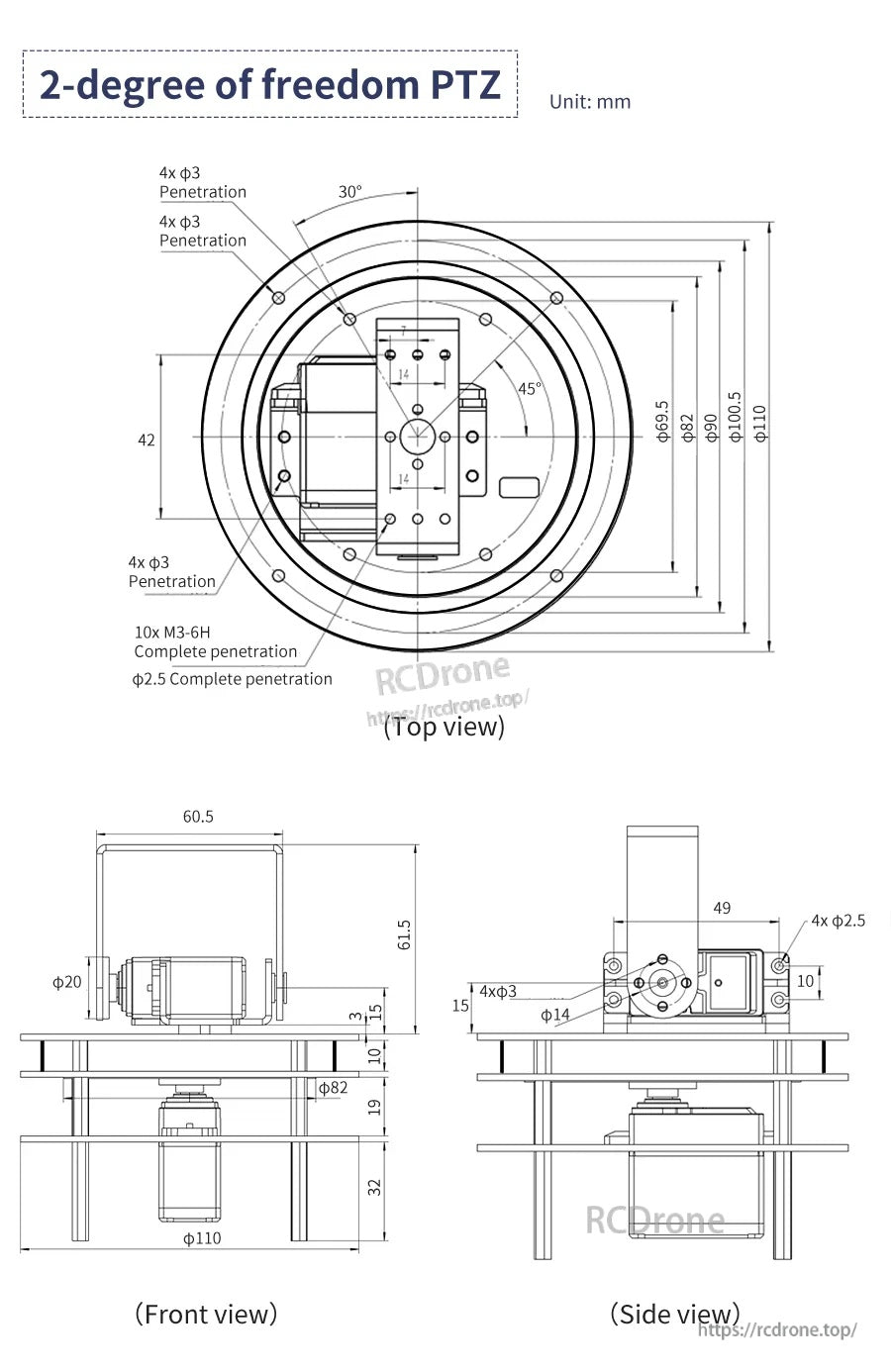

দুই ডিগ্রি ফ্রিডম পিটিজেড
- প্রদর্শিত ব্যাস: Φ110, Φ100.5, Φ90, Φ82, Φ69.5, Φ20, Φ14
- গর্তের কলআউট প্রদর্শিত: 4x Φ3 পেনিট্রেশন (তিনবার তালিকাভুক্ত); 10x M3-6H সম্পূর্ণ পেনিট্রেশন; Φ2.5 সম্পূর্ণ পেনিট্রেশন
- সামনের দৃশ্যের মাত্রা প্রদর্শিত: 60.5, 61.5, 32, 19, 15, 10, 3
- পাশের দৃশ্যের মাত্রা প্রদর্শিত: 49, 15, 10; গর্তের কলআউট প্রদর্শিত: 4x Φ2.5
- প্রদর্শিত কোণ: ৩০°, ৪৫°
কি অন্তর্ভুক্ত আছে
- 2DOF সার্ভো PTZ অ্যাসেম্বলি (২৭০° ২০কেজি মেটাল ডিজিটাল সার্ভো + ১৮০° ২৫কেজি মেটাল ডিজিটাল সার্ভো + অ্যালুমিনিয়াম অ্যালয় ব্র্যাকেট)
প্রয়োগসমূহ
- রোবট কার সেন্সর/ক্যামেরা প্যান-টিল্ট মাউন্টিং
- শিক্ষামূলক রোবোটিক্স এবং ইলেকট্রনিক ডিজাইন প্রতিযোগিতা প্রকল্পসমূহ

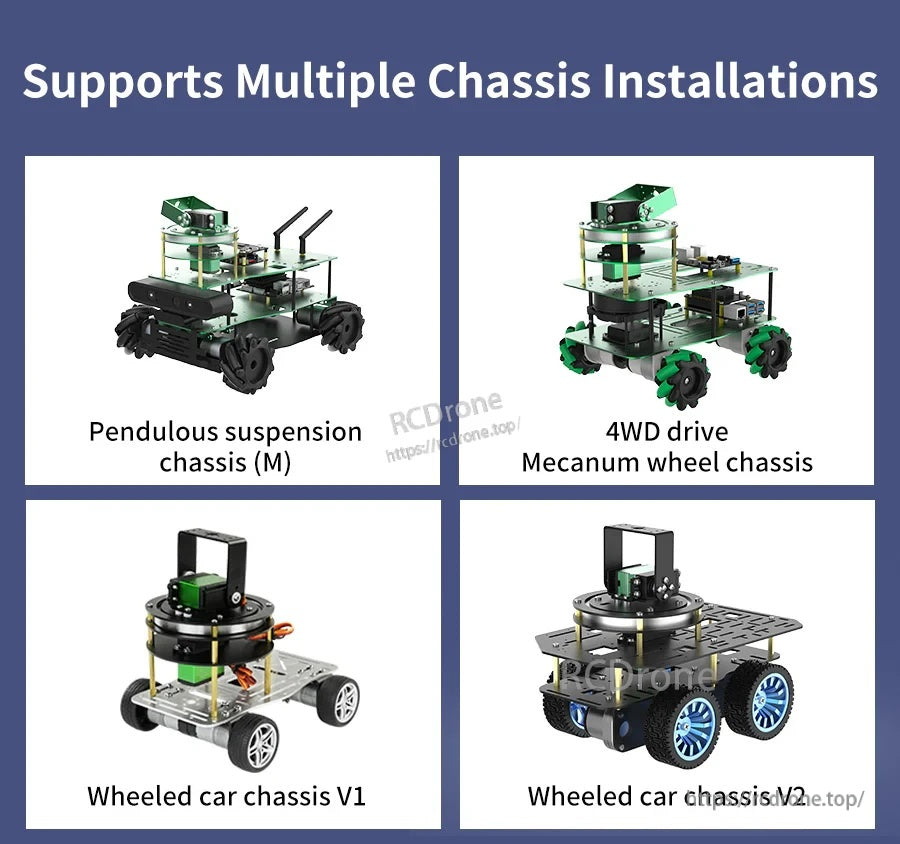

- প্রদর্শিত চ্যাসিস ইনস্টলেশন: পেন্ডুলাস সাসপেনশন চ্যাসিস (M), 4WD ড্রাইভ মেকানাম হুইল চ্যাসিস, চাকা গাড়ি চ্যাসিস V1, চাকা গাড়ি চ্যাসিস V2
ম্যানুয়ালস
টিউটোরিয়ালস: Yahboom 2DOF ইলেকট্রিক প্ল্যাটফর্ম
নির্বাচন নির্দেশিকা বা প্রি-সেলস সামঞ্জস্যতা প্রশ্নের জন্য, যোগাযোগ করুন [email protected] or ভিজিট https://rcdrone.top/ .
বিস্তারিত
দৃষ্টি, সেন্সিং এবং ট্র্যাকিং প্রকল্পের জন্য রোবট কার এবং শিক্ষামূলক রোবোটিক্স নির্মাণের সাথে প্যান-টিল্ট প্ল্যাটফর্ম জোড়া করুন।
একটি কমপ্যাক্ট 2DOF সার্ভো PTZ বেস ক্যামেরা, সেন্সর এবং ছোট পে-লোডের জন্য মসৃণ প্যান এবং টিল্ট মুভমেন্ট যোগ করে।

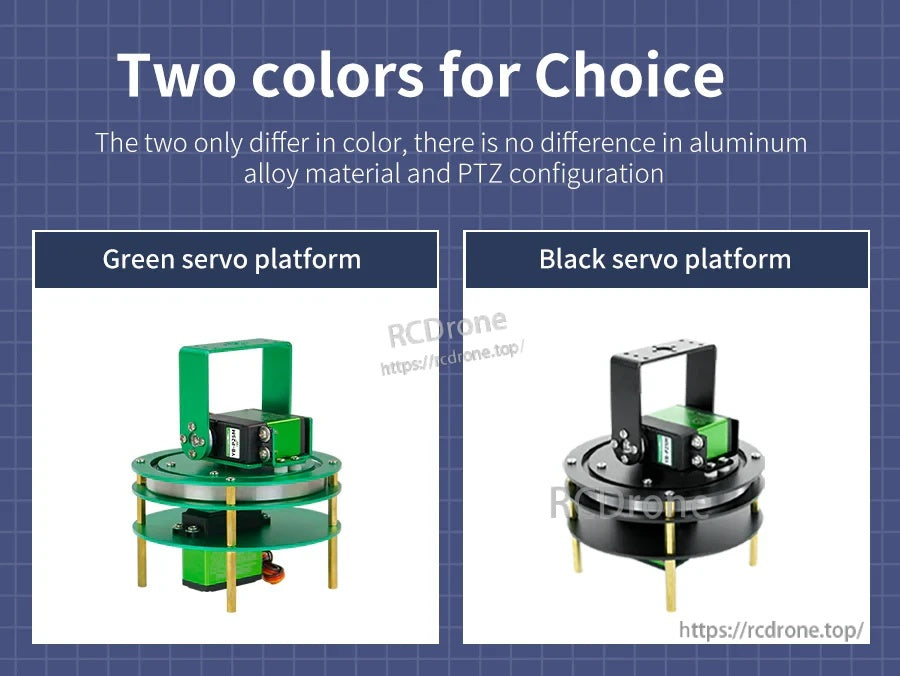

সবুজ বা কালো অ্যানোডাইজড অ্যালুমিনিয়াম নির্বাচন করুন—উভয় বিকল্প একই PTZ কনফিগারেশন এবং মাউন্টিং প্যাটার্ন বজায় রাখে।
আপনার প্রকল্পের প্রয়োজন অনুযায়ী শুধুমাত্র প্যান ঘূর্ণনের জন্য 1-DOF বা সম্পূর্ণ প্যান-টিল্ট মুভমেন্টের জন্য 2-DOF নির্বাচন করুন।

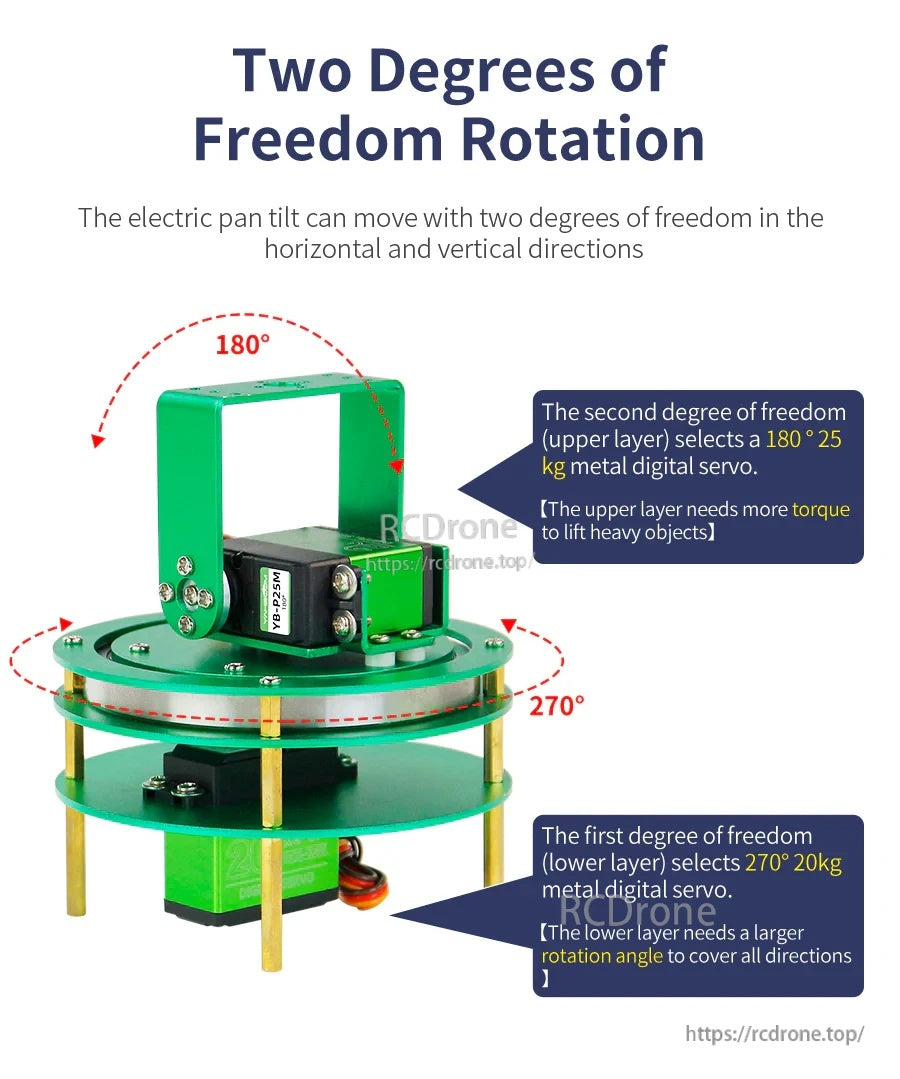

প্রশস্ত-পরিসরের মুভমেন্ট 270° বাম-ডান প্যান এবং 180° উপরে-নিচে টিল্ট সমর্থন করে দুটি উচ্চ-টর্ক মেটাল সার্ভো ব্যবহার করে।

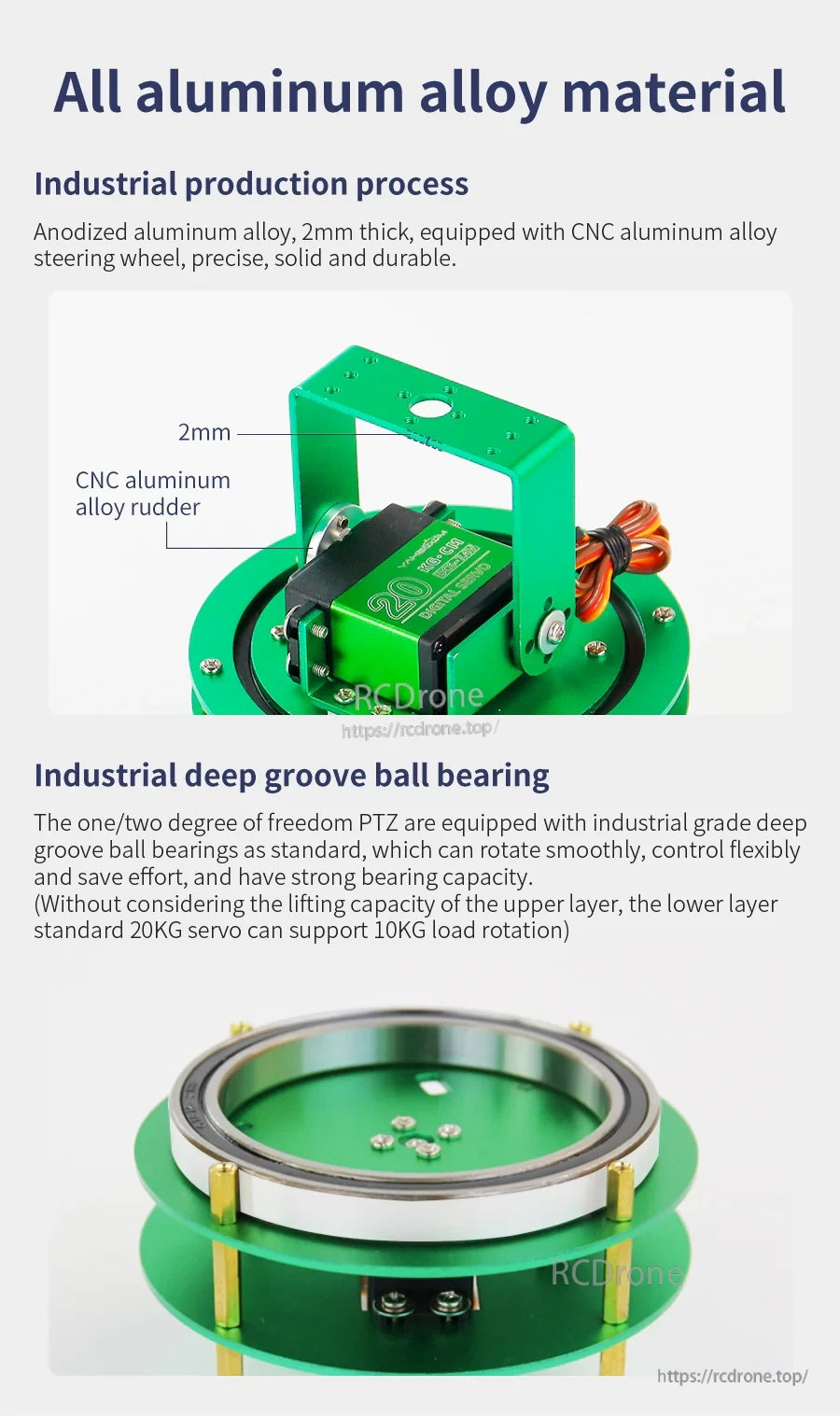

অ্যানোডাইজড অ্যালুমিনিয়াম অ্যালয় পার্টস এবং একটি ইন্ডাস্ট্রিয়াল ডিপ-গ্রুভ বেয়ারিং প্ল্যাটফর্মকে লোডের নিচে মসৃণভাবে ঘুরতে সাহায্য করে।

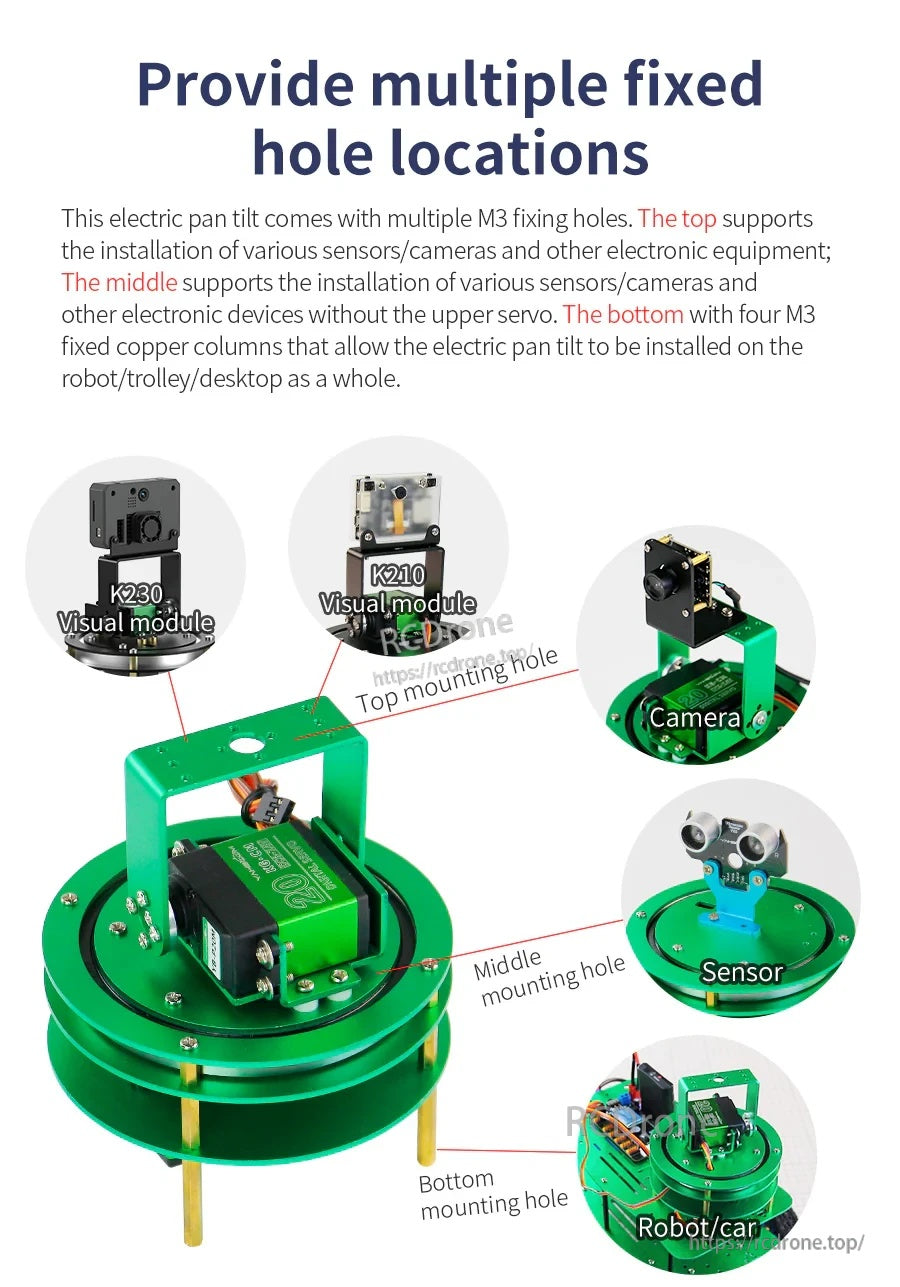

শীর্ষ, মধ্য এবং নীচে একাধিক M3 ফিক্সিং হোল মডিউল যোগ করা এবং চ্যাসিসে PTZ বোল্ট করা সহজ করে তোলে।
প্ল্যাটফর্মটি মেকানাম-হুইল থেকে স্ট্যান্ডার্ড হুইলড বেস পর্যন্ত বিভিন্ন রোবট কার চ্যাসিস স্টাইলে পরিষ্কারভাবে মাউন্ট হয়।
মাত্রা অঙ্কনগুলি প্ল্যাটফর্মটি আপনার নির্মাণে সংযুক্ত করার আগে ক্লিয়ারেন্স এবং গর্তের অবস্থান নিশ্চিত করতে সহায়তা করে।

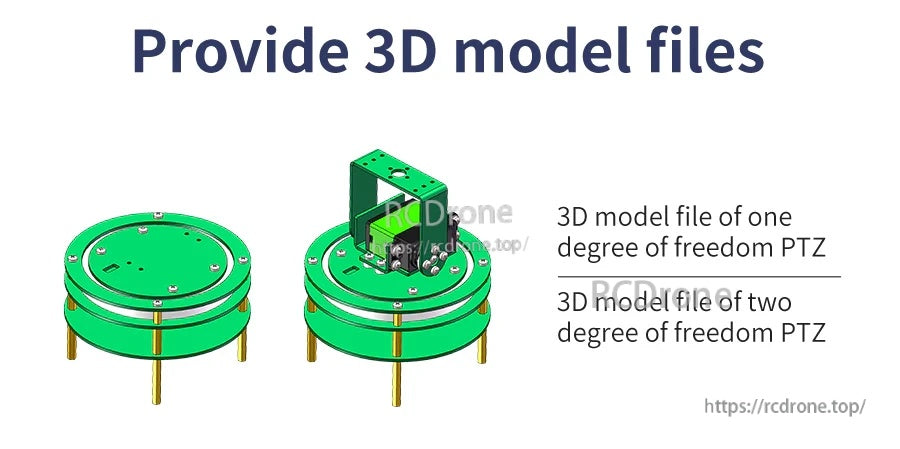

যান্ত্রিক নকশা এবং CAD অ্যাসেম্বলিতে স্থাপনার গতি বাড়ানোর জন্য 3D মডেল ফাইলগুলি সরবরাহ করা হয়।

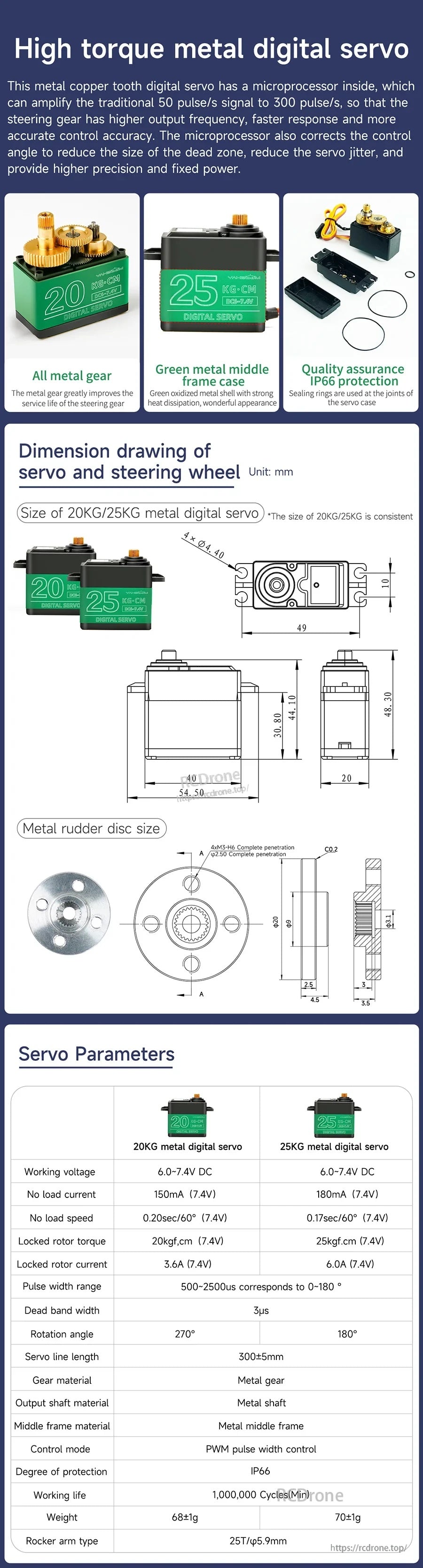

সার্ভো প্যারামিটার টেবিল এবং অঙ্কনগুলি প্যান এবং টিল্ট অক্ষের জন্য সঠিক ফিটমেন্ট এবং নিয়ন্ত্রণ পরিকল্পনায় সহায়তা করে।
একটি ঐচ্ছিক 24-চ্যানেল সার্ভো ড্রাইভ বোর্ড বহু-সার্ভো প্রকল্প এবং PTZ নিয়ন্ত্রণ সম্প্রসারণের জন্য ব্যবহার করা যেতে পারে।

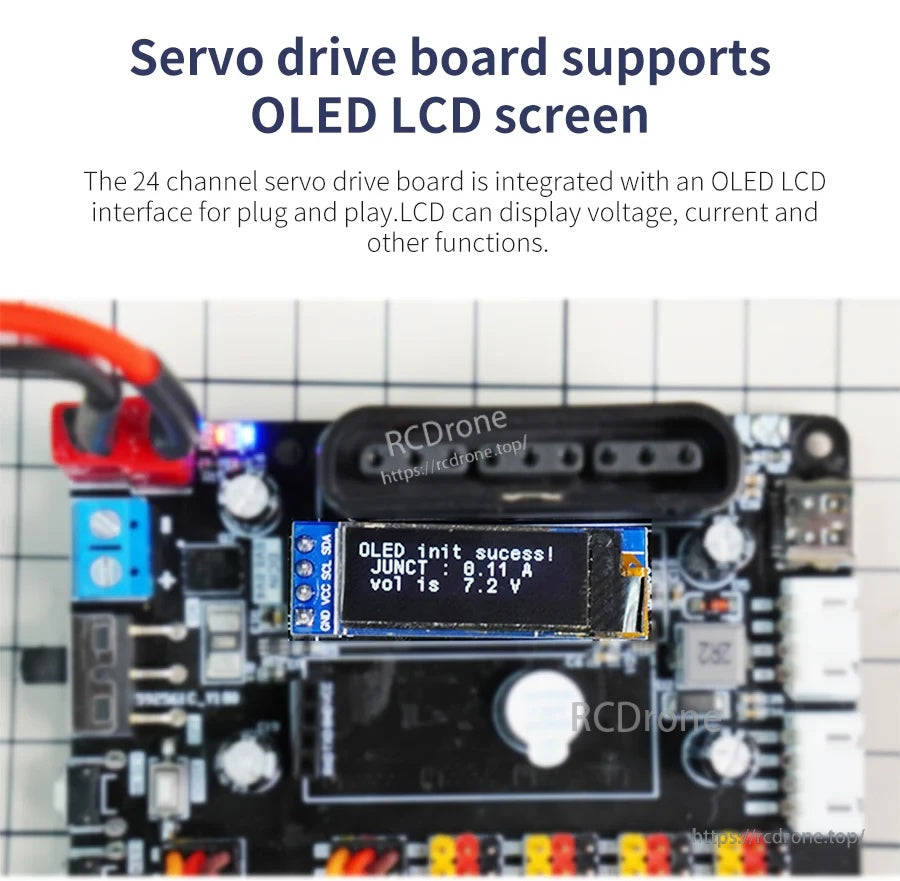

একটি অনবোর্ড OLED ইন্টারফেস সেটআপের সময় ভোল্টেজ এবং অপারেটিং স্থিতি যেমন দ্রুত রিডআউট প্রদান করে।
0.91-ইঞ্চি OLED LCD স্ক্রীন একটি ঐচ্ছিক অ্যাড-অন হিসাবে উপলব্ধ যা মৌলিক স্থিতি তথ্য প্রদর্শন করে।

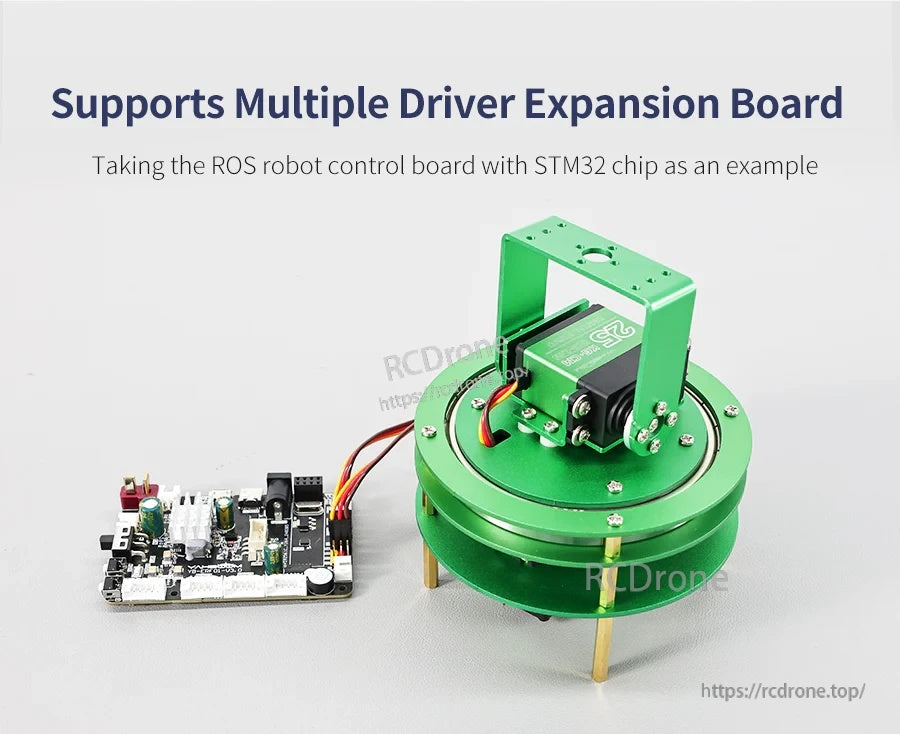

ধাতব প্যান-টিল্ট প্ল্যাটফর্মটি একটি গোলাকার বেসে একটি সার্ভো মাউন্ট করে এবং নিয়ন্ত্রণের জন্য একটি ড্রাইভার সম্প্রসারণ বোর্ডের সাথে যুক্ত করা যেতে পারে।
STM32 চিপ সহ একটি ROS রোবট কন্ট্রোল বোর্ড ক্রয়ের জন্য প্রচারিত হয়েছে একটি দ্রুত "ক্লিক টু বাই" কলআউট সহ।
একটি ঐচ্ছিক একক সার্ভো কন্ট্রোল বোর্ড উপলব্ধ রয়েছে সেই সেটআপগুলির জন্য যা স্বতন্ত্র সার্ভো নিয়ন্ত্রণের প্রয়োজন।
একটি ঐচ্ছিক 8-চ্যানেল সার্ভো কন্ট্রোল বোর্ড উপলব্ধ রয়েছে যা প্যান-টিল্ট প্ল্যাটফর্মের পাশাপাশি একাধিক সার্ভো চালানোর জন্য।
একটি 24-চ্যানেল সার্ভো কন্ট্রোল বোর্ড অ্যাড-অন উপলব্ধ রয়েছে যখন মাল্টি-অ্যাক্সিস রোবট সেটআপ তৈরি করার সময় বিস্তৃত সার্ভো নিয়ন্ত্রণের জন্য।

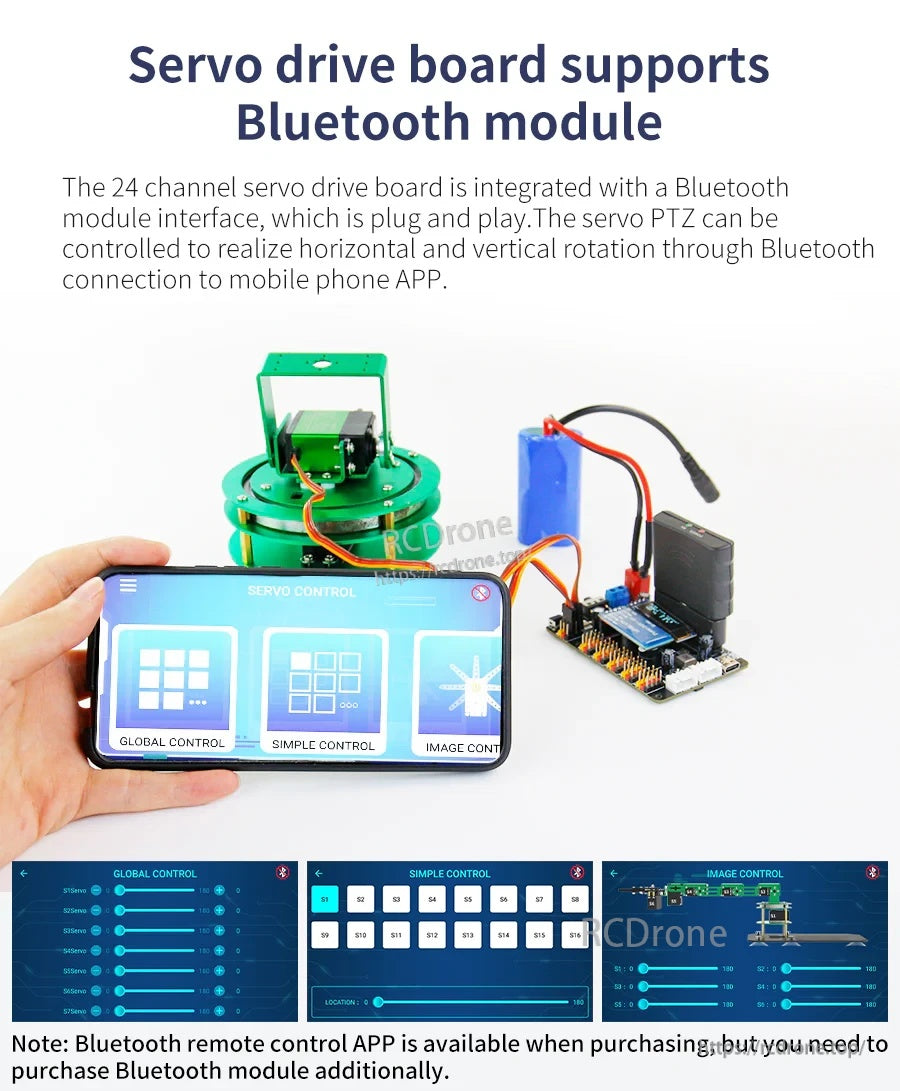

2DOF PTZ প্যান-টিল্ট প্ল্যাটফর্ম একটি সার্ভো ড্রাইভ বোর্ড এবং ব্লুটুথ মডিউলের সাথে জোড়া দেয় ফোন-অ্যাপ নিয়ন্ত্রণের জন্য প্যান এবং টিল্ট মুভমেন্টের।
হেডার প্যাড সহ একটি কমপ্যাক্ট ব্লুটুথ মডিউল বোর্ড এটি সহজ করে তোলে সামঞ্জস্যপূর্ণ প্রকল্পগুলিতে ওয়্যারলেস সংযোগ যোগ করতে।
উপহার তথ্যের মধ্যে QR কোড এবং টিউটোরিয়াল লিঙ্ক অন্তর্ভুক্ত রয়েছে 2DOF PTZ প্ল্যাটফর্ম, 180°/270° সার্ভো ড্রাইভার এবং K230/K210 মডিউল সেটআপের জন্য।

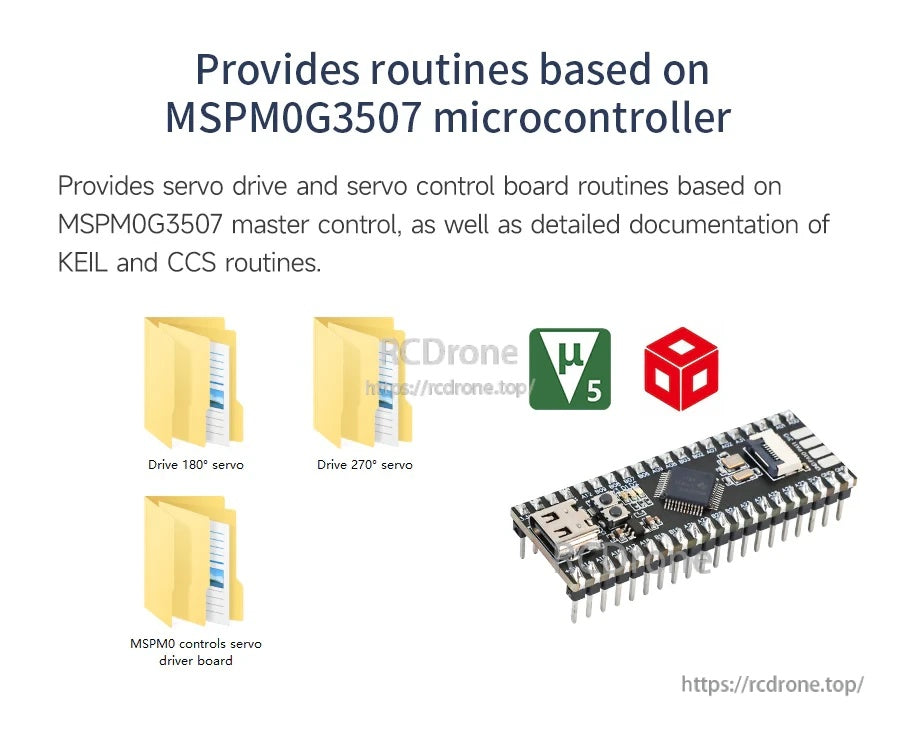

MSPM0G3507-ভিত্তিক রুটিনগুলি 180° এবং 270° সার্ভোর জন্য সার্ভো ড্রাইভ এবং নিয়ন্ত্রণ সমর্থন করে, KEIL এবং CCS ডকুমেন্টেশন সহ।

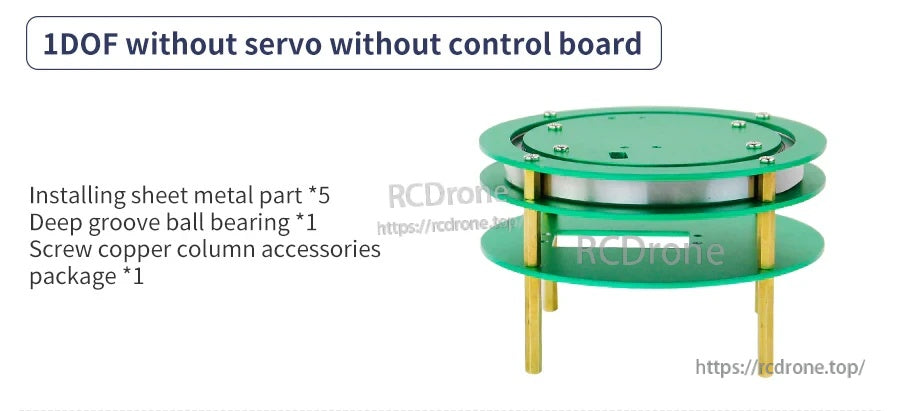

এই 1DOF ঘূর্ণায়মান প্ল্যাটফর্মটি একটি সার্ভো বা নিয়ন্ত্রণ বোর্ড ছাড়া সরবরাহ করা হয় এবং এতে শীট মেটাল পার্টস, একটি ডিপ গ্রুভ বল বিয়ারিং এবং মাউন্টিং হার্ডওয়্যার অন্তর্ভুক্ত রয়েছে।

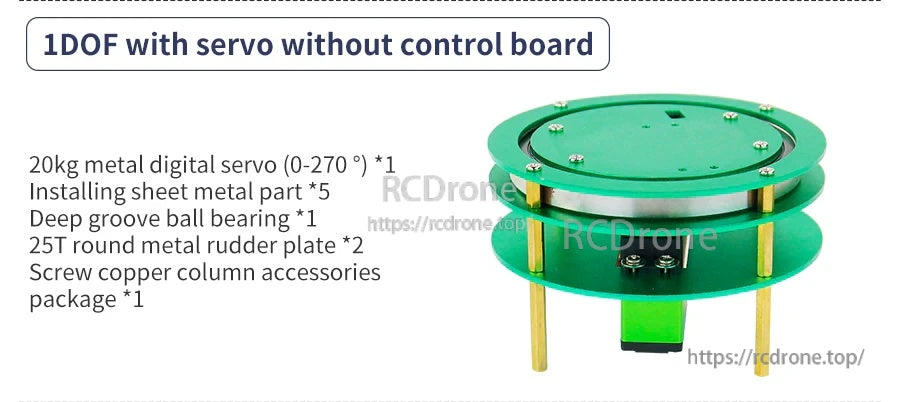

1DOF রোটারি প্ল্যাটফর্মে একটি 20kg মেটাল ডিজিটাল সার্ভো (0–270°) অন্তর্ভুক্ত রয়েছে, মাউন্টিং প্লেট, বিয়ারিং এবং অ্যাসেম্বলি হার্ডওয়্যার সহ।
1DOF সার্ভো প্ল্যাটফর্ম কিটে একটি নিয়ন্ত্রণ বোর্ড, 7.4V ব্যাটারি এবং চার্জার, প্লাস একটি রিমোট, রিসিভার এবং সেটআপের জন্য ওয়্যারিং অ্যাক্সেসরিজ অন্তর্ভুক্ত রয়েছে।

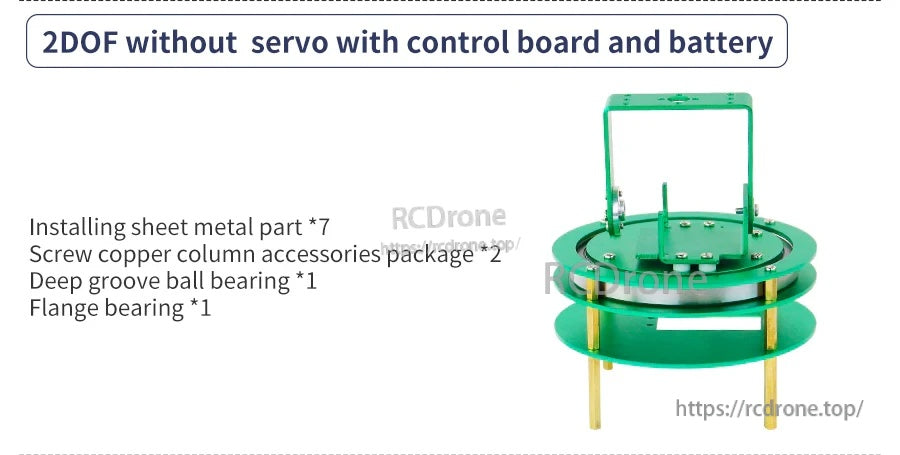

2DOF প্যান-টিল্ট প্ল্যাটফর্ম ফ্রেমে একটি নিয়ন্ত্রণ বোর্ড এবং ব্যাটারি অন্তর্ভুক্ত রয়েছে, শীট মেটাল পার্টস এবং অ্যাসেম্বলি হার্ডওয়্যার সহ।
2DOF প্যান-টিল্ট প্ল্যাটফর্মে একটি 20kg 0–270° মেটাল সার্ভো এবং একটি 25kg 0–180° মেটাল সার্ভো অন্তর্ভুক্ত রয়েছে, প্লাস মাউন্টিং প্লেট এবং হার্ডওয়্যার।

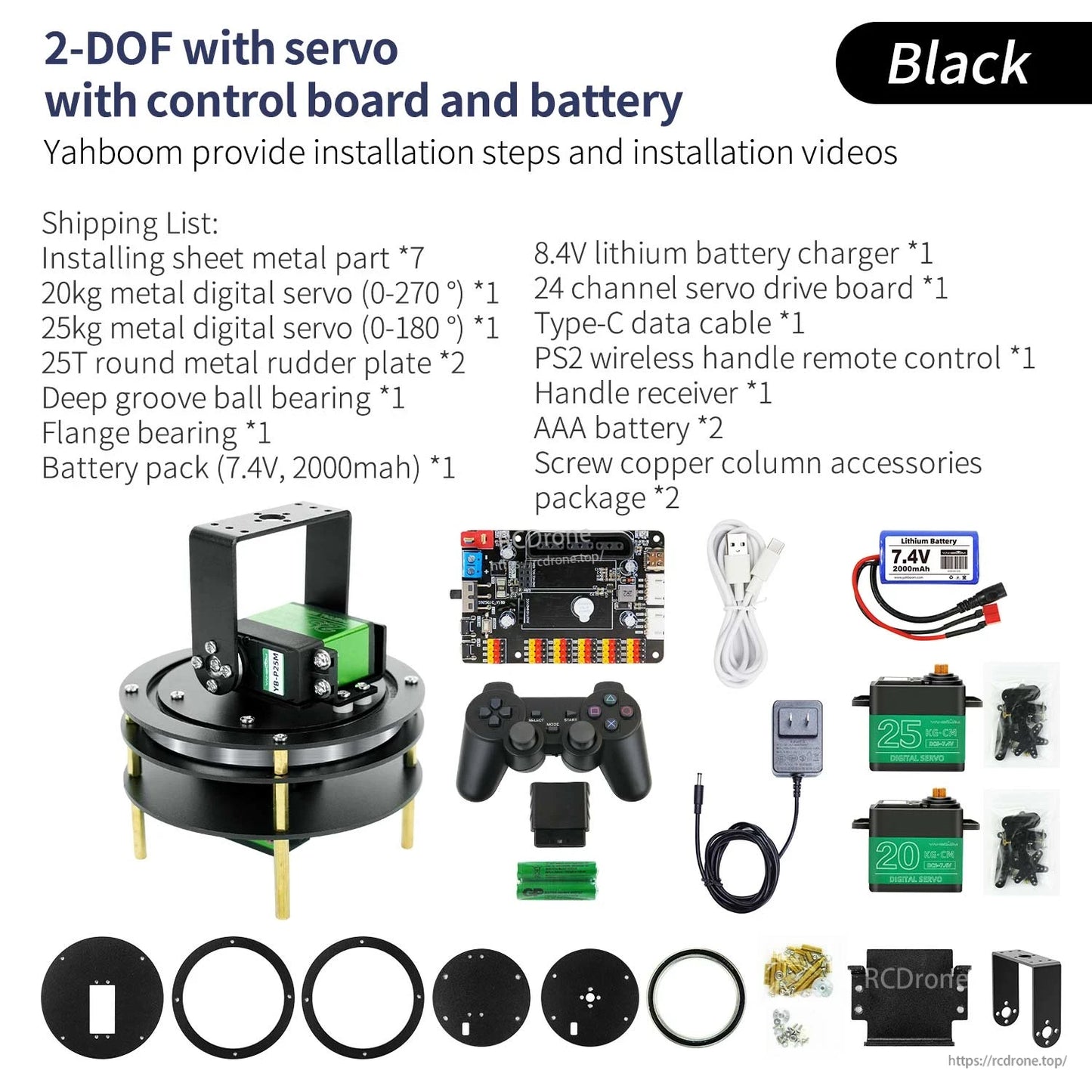

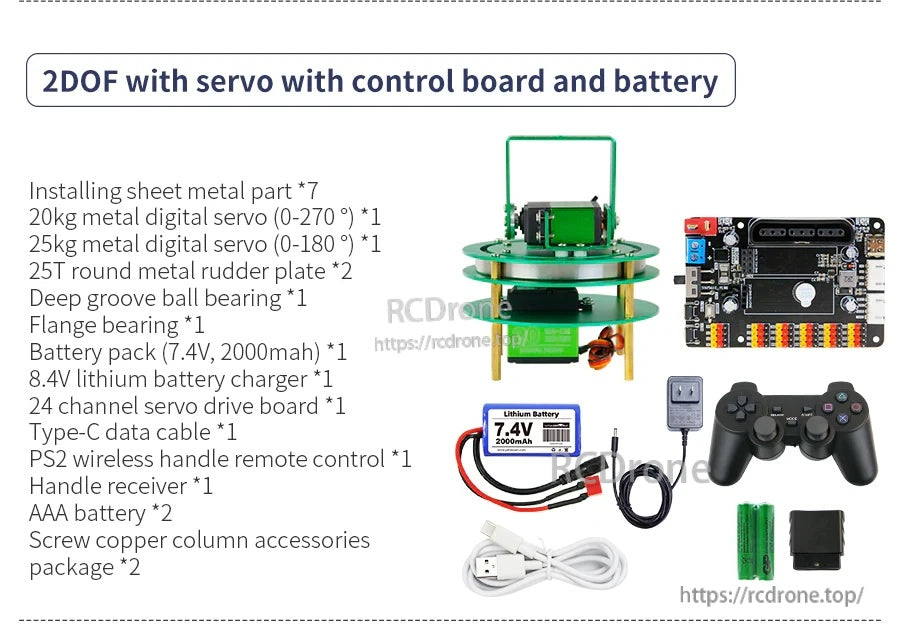

2DOF প্যান-টিল্ট কিটের মধ্যে মেটাল সার্ভো প্ল্যাটফর্ম, সার্ভো ড্রাইভ কন্ট্রোল বোর্ড, 7.4V ব্যাটারি চার্জার সহ, PS2 রিমোট রিসিভার এবং সেটআপের জন্য টাইপ-C/USB কেবল অন্তর্ভুক্ত রয়েছে।
