Yahboom কুল কুলার Pi50 অ্যাক্টিভ কুলার ফর র্যাস্পবেরি পাই ৫, PWM ৪০*৪০*১০মিমি ফ্যান + ৬০৬৩-T5 হিটসিঙ্ক
Yahboom কুল কুলার Pi50 অ্যাক্টিভ কুলার ফর র্যাস্পবেরি পাই ৫, PWM ৪০*৪০*১০মিমি ফ্যান + ৬০৬৩-T5 হিটসিঙ্ক
Yahboom
পিকআপের উপলভ্যতা লোড করা যায়নি
ওভারভিউ

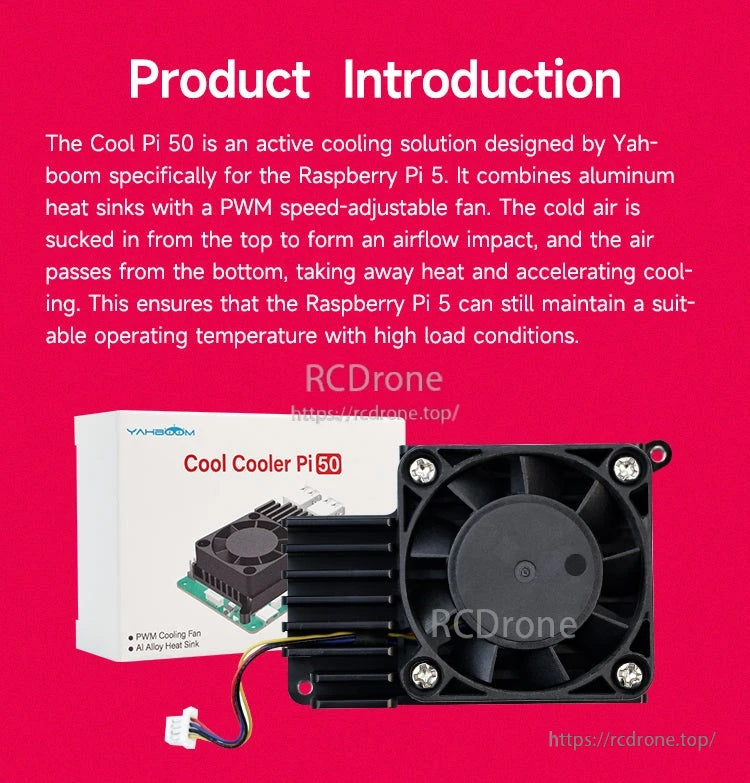

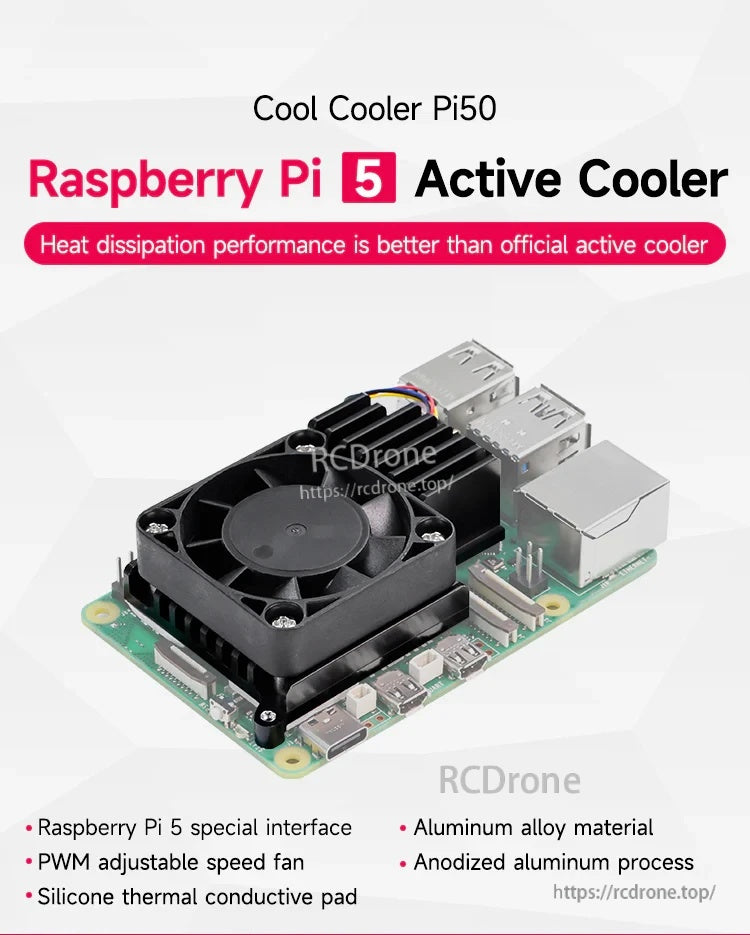

Yahboom Cool Cooler Pi50 একটি সক্রিয় কুলার যা বিশেষভাবে Raspberry Pi 5. এর জন্য ডিজাইন করা হয়েছে। এটি একটি অ্যালুমিনিয়াম অ্যালয় হিট সিঙ্ক বেস, একটি PWM গতি-নিয়মিত কুলিং ফ্যান, এবং একটি তাপীয় পরিবাহী সিলিকন প্যাডের সমন্বয়ে গঠিত। বাতাস উপরের দিক থেকে টানা হয় এবং হিট সিঙ্ক চ্যানেলের মাধ্যমে পরিচালিত হয় যাতে তাপ দূরে নিয়ে যাওয়া যায়, যা Raspberry Pi 5 কে উচ্চ-লোড অবস্থায় একটি উপযুক্ত অপারেটিং তাপমাত্রা বজায় রাখতে সহায়তা করে।
মূল বৈশিষ্ট্যসমূহ
- Raspberry Pi 5 বিশেষ ইন্টারফেস
- PWM নিয়মিত গতি ফ্যান (তাপমাত্রা নিয়ন্ত্রণ + PWM গতি সমন্বয়)
- অ্যালুমিনিয়াম অ্যালয় হিট সিঙ্ক অ্যানোডাইজড অ্যালুমিনিয়াম প্রক্রিয়ার সাথে
- তাপীয় পরিবাহী সিলিকন প্যাড (তাপ পরিবাহিতা: 5 W/mk)
- দুটি মাউন্টিং হোল ইনস্টলেশন; ফ্যান 4-পিন JST সংযোগকারীর মাধ্যমে সংযুক্ত হয়
বিশেষ উল্লেখ
| পণ্যের নাম | কুল কুলার Pi50 সক্রিয় কুলার |
| সামঞ্জস্যতা | শুধুমাত্র Raspberry Pi 5 |
| অ্যালুমিনিয়াম অ্যালয় উপাদান | 6063-T5 |
| অ্যালুমিনিয়াম অ্যালয় প্রকার | অ্যালুমিনিয়াম এক্সট্রুশন |
| অ্যালুমিনিয়াম অ্যালয় পৃষ্ঠের চিকিত্সা | অ্যানোডাইজড অ্যালুমিনিয়াম |
| ফ্যানের আকার | 40*40*10mm |
| নিয়ন্ত্রণ | PWM |
| ইন্টারফেসের ধরন | SH1.0-4P |
| রেটেড ভোল্টেজ | DC 5V |
| রেটেড কারেন্ট | 0.1A সর্বাধিক |
| ঘূর্ণনের সংখ্যা | 5000 ±10% rpm |
| বায়ু ভলিউম | 4.8 CFM |
| বায়ু চাপ | 2.1 mmH2O |
| শব্দ | 21 dBA |
| কাজের তাপমাত্রা | -10°C~+80°C |
| লাইন দৈর্ঘ্য | 5 সেমি |
| লাইন সিকোয়েন্স | লাল+, নীল PWM, কালো-, হলুদ FG |

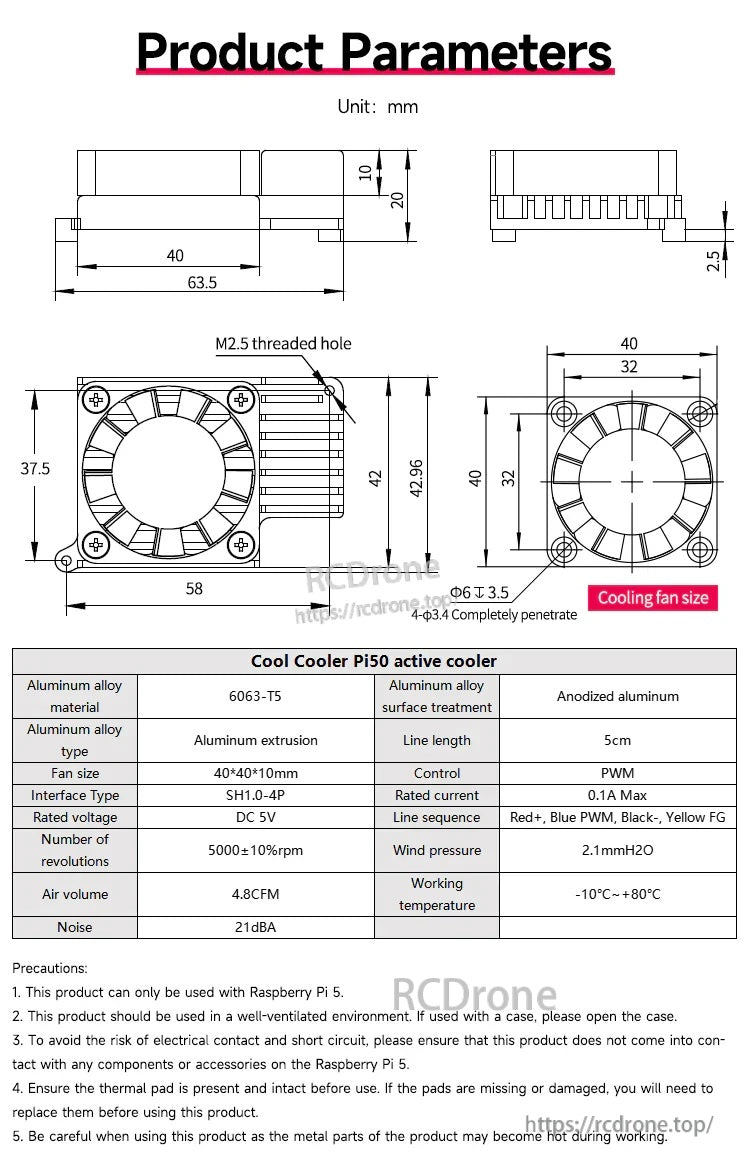

যান্ত্রিক মাত্রা (ইউনিট: মিমি)
- মোট দৈর্ঘ্য: 63.5
- মোট প্রস্থ প্রদর্শিত: 42.৯৬ (এছাড়াও দেখানো হয়েছে: ৪২)
- মোট উচ্চতা দেখানো হয়েছে: ২০
- ফ্যানের পুরুত্ব দেখানো হয়েছে: ১০
- বেসের পুরুত্ব দেখানো হয়েছে: ২.৫
- বডির দৈর্ঘ্য দেখানো হয়েছে: ৫৮
- ফ্যান ফ্রেম: ৪০ x ৪০; গর্তের দূরত্ব: ৩২ x ৩২
- M2.5 থ্রেডেড গর্ত
- গর্তের নোট: Φ৬ গভীরতা ৩.৫; Φ৩।4 completely penetrate

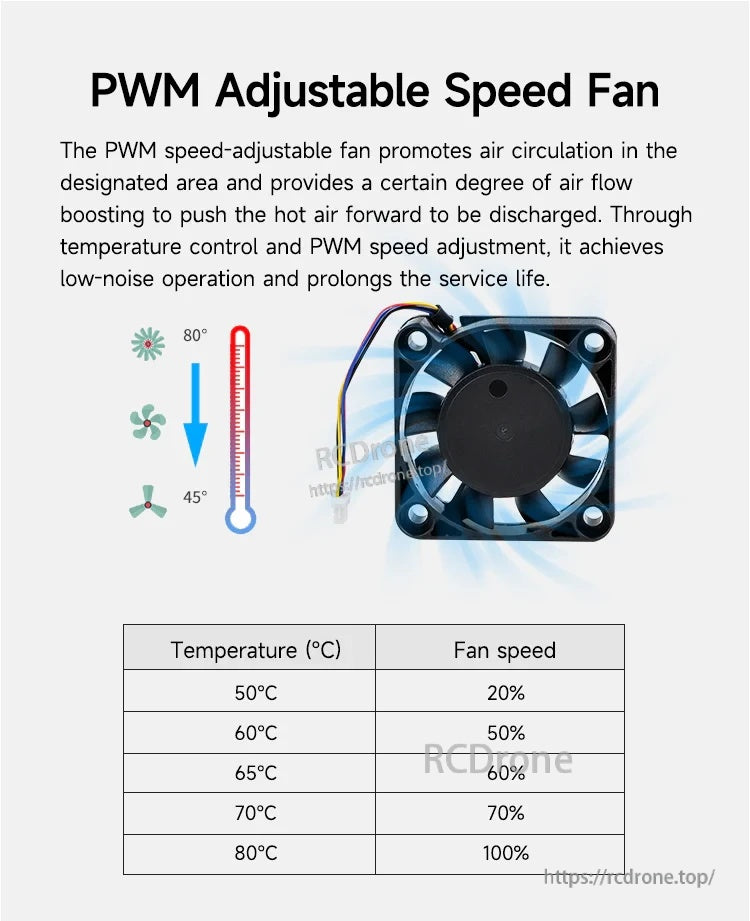

PWM তাপমাত্রা/ফ্যানের গতি টেবিল
| তাপমাত্রা (°C) | ফ্যানের গতি |
|---|---|
| 50°C | 20% |
| 60°C | 50% |
| 65°C | 60% |
| 70°C | 70% |
| 80°C | 100% |

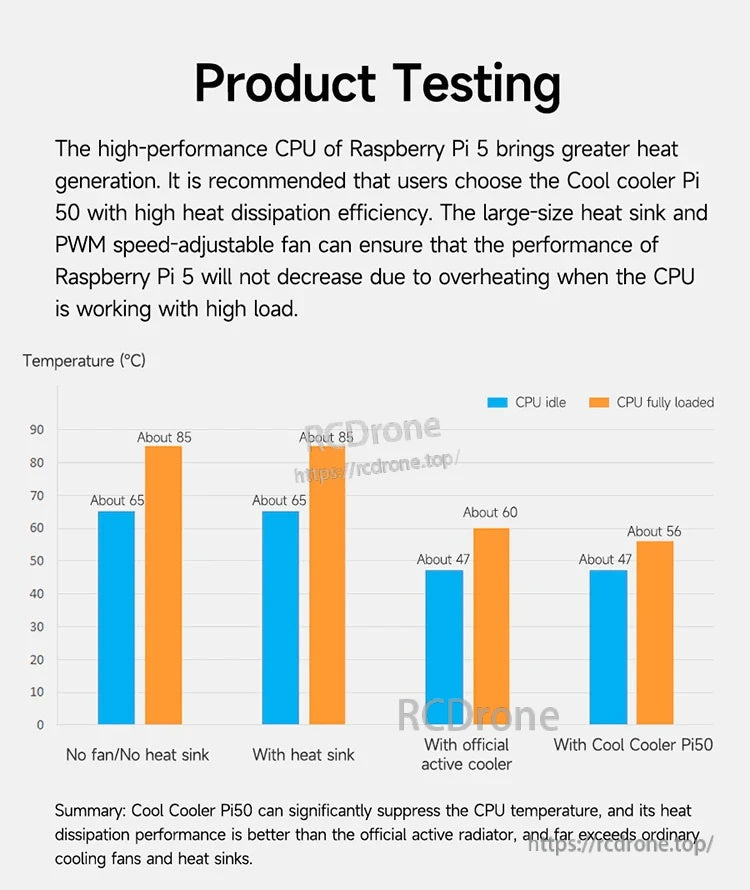

পণ্য উপাদানে প্রদর্শিত তাপীয় পরীক্ষার তথ্য
- তাপমাত্রা চার্টের মান (প্রায়): কোন ফ্যান/কোন হিট সিঙ্ক নেই: CPU আইডল 65°C, CPU সম্পূর্ণ লোড 85°C
- তাপমাত্রা চার্টের মান (প্রায়): হিট সিঙ্ক সহ: CPU আইডল 65°C, CPU সম্পূর্ণ লোড 85°C
- তাপমাত্রা চার্টের মান (প্রায়): অফিসিয়াল অ্যাক্টিভ কুলার সহ: CPU আইডল 47°C, CPU সম্পূর্ণ লোড 60°C
- তাপমাত্রা চার্টের মান (প্রায়): কুল কুলার Pi50 সহ: CPU আইডল 47°C, CPU সম্পূর্ণ লোড 56°C

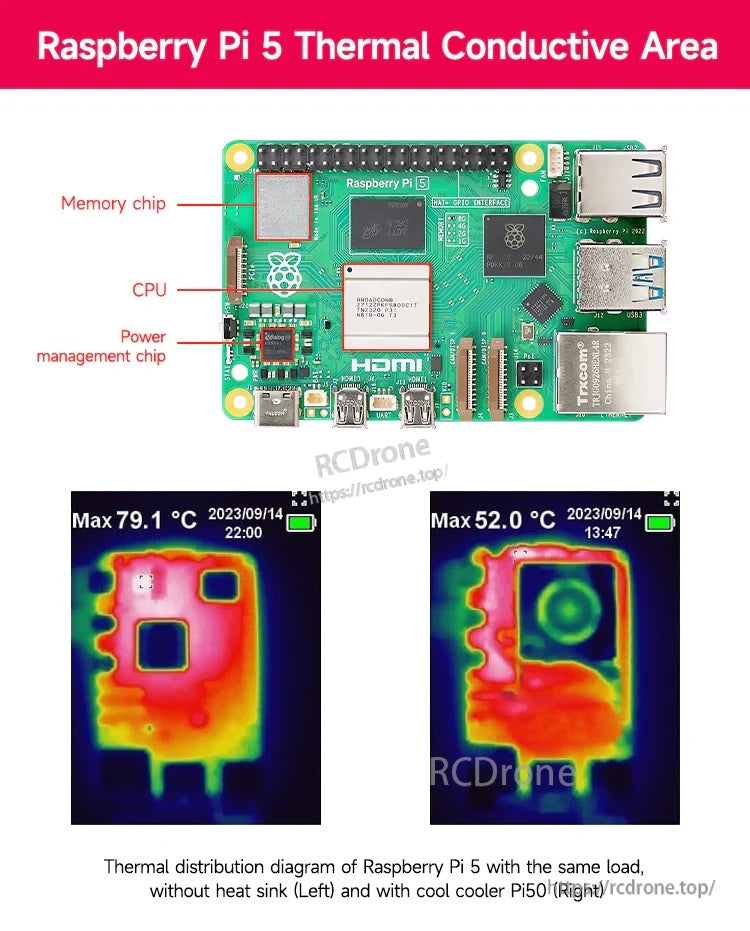

- থার্মাল ইমেজ প্রদর্শিত (একই লোড): সর্বাধিক ৭৯।1°C (without heat sink) and Max 52.0°C (with Cool Cooler Pi50)

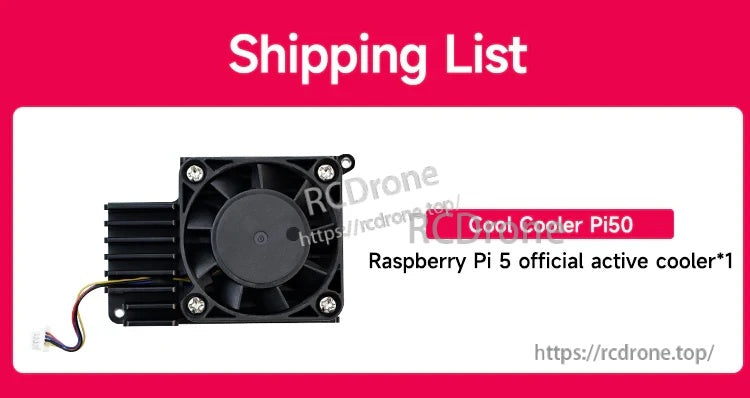

অন্তর্ভুক্ত বিষয়বস্তু
- Cool Cooler Pi50 সক্রিয় কুলার x 1 (ফ্যান + হিট সিঙ্ক + থার্মাল প্যাড)
দ্রষ্টব্য: অন্তর্ভুক্ত শিপিং তালিকার গ্রাফিকে “Raspberry Pi 5 official active cooler*1” লেখা রয়েছে।

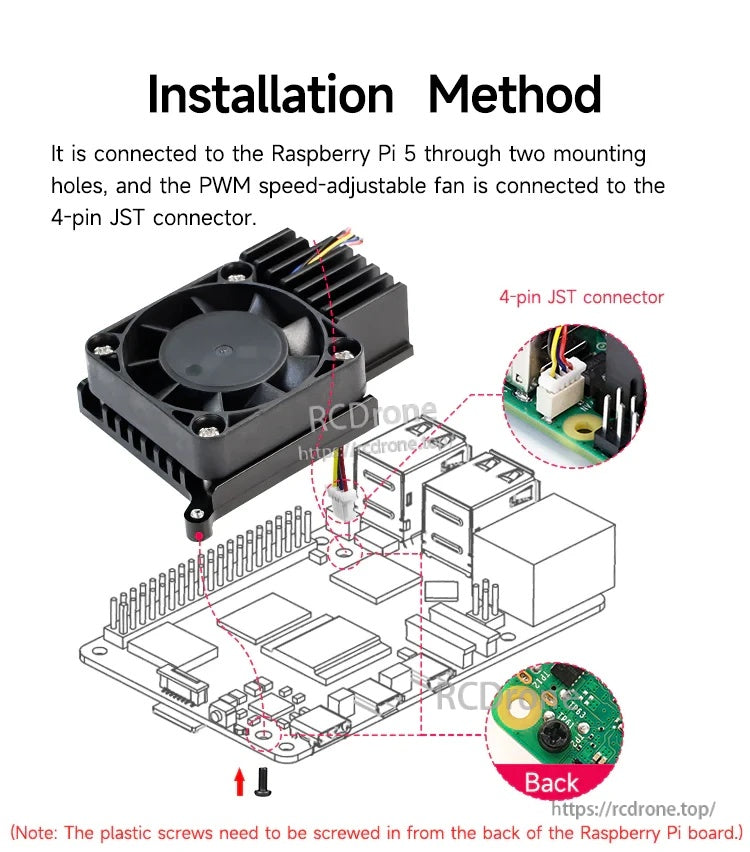

ইনস্টলেশন নোট
- Raspberry Pi 5 এর সাথে দুটি মাউন্টিং হোলের মাধ্যমে মাউন্ট করা হয়।
- PWM গতি-নিয়ন্ত্রণযোগ্য ফ্যানটি 4-পিন JST সংযোগকারীর মাধ্যমে Raspberry Pi 5 এর সাথে সংযুক্ত হয়।
- দ্রষ্টব্য টেক্সট: প্লাস্টিকের স্ক্রুগুলি Raspberry Pi বোর্ডের পিছন থেকে স্ক্রু করতে হবে।
সতর্কতা
- এই পণ্যটি শুধুমাত্র Raspberry Pi 5 এর সাথে ব্যবহার করা যাবে।
- ভালভাবে বায়ু চলাচল হয় এমন পরিবেশে ব্যবহার করুন। কেসের সাথে ব্যবহার করলে, কেসটি খুলুন।
- বৈদ্যুতিক সংযোগ এবং শর্ট সার্কিট এড়াতে, নিশ্চিত করুন যে এই পণ্যটি Raspberry Pi 5 এর কোনো উপাদান বা আনুষঙ্গিকের সাথে সংস্পর্শে না আসে।
- ব্যবহারের আগে নিশ্চিত করুন যে তাপীয় প্যাডটি উপস্থিত এবং অক্ষত আছে। অনুপস্থিত বা ক্ষতিগ্রস্ত হলে, ব্যবহারের আগে প্রতিস্থাপন করুন।
- ব্যবহারের সময় সতর্ক থাকুন কারণ ধাতব অংশগুলি অপারেশনের সময় গরম হতে পারে।
পণ্য নির্বাচন, ইনস্টলেশন, বা বিক্রয়োত্তর সহায়তার জন্য যোগাযোগ করুন https://rcdrone.top/ অথবা ইমেইল করুন [email protected] .
বিস্তারিত
তাপীয় পরীক্ষায় সাধারণ Raspberry Pi 5 কুলিং সেটআপগুলির মধ্যে নিষ্ক্রিয় এবং পূর্ণ-লোড CPU তাপমাত্রার তুলনা করা হয়।
কুল কুলার Pi50 একটি PWM ফ্যান, অ্যানোডাইজড অ্যালুমিনিয়াম হিটসিঙ্ক, এবং তাপীয় প্যাডকে একত্রিত করে Raspberry Pi 5 এর তাপ নিয়ন্ত্রণ করে।
বিশেষভাবে Raspberry Pi 5 এর জন্য ডিজাইন করা হয়েছে, কিটটিতে সক্রিয় কুলার অ্যাসেম্বলি এবং সংযোগ লিড অন্তর্ভুক্ত রয়েছে।

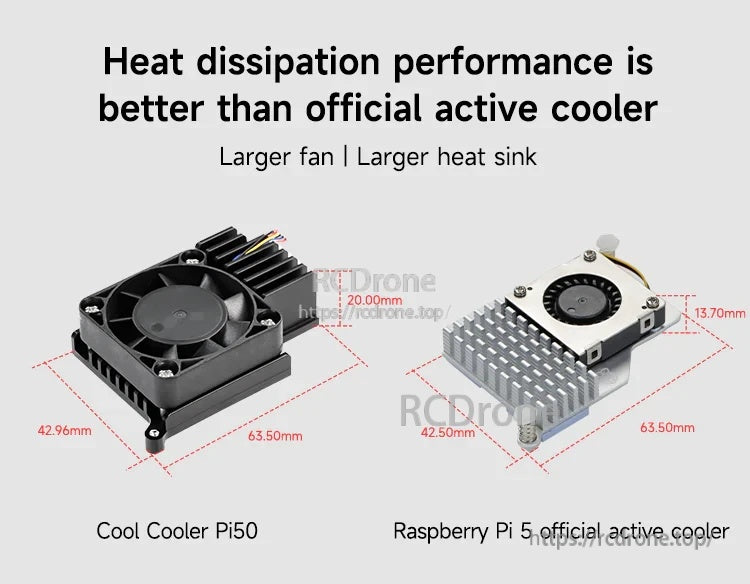

একটি বড় ফ্যান এবং হিটসিঙ্কের পাদচিহ্ন বায়ুপ্রবাহ এবং তাপ অপসারণের জন্য পৃষ্ঠের এলাকা বৃদ্ধি করে।

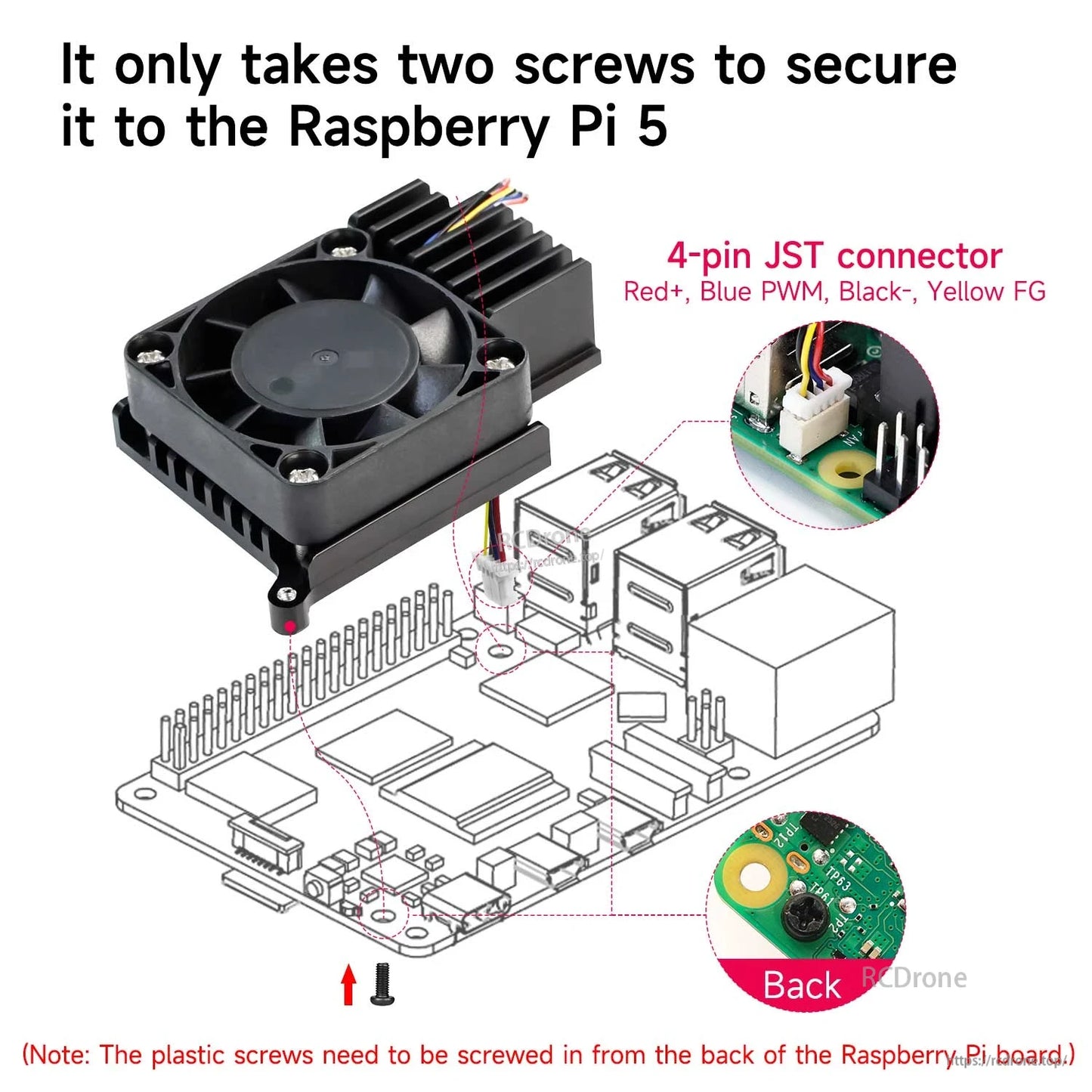

মাউন্টিংটি Raspberry Pi 5-এর দুটি কুলার হোল ব্যবহার করে, তারপর PWM নিয়ন্ত্রণের জন্য 4‑পিন JST সংযোগকারীতে প্লাগ করে।

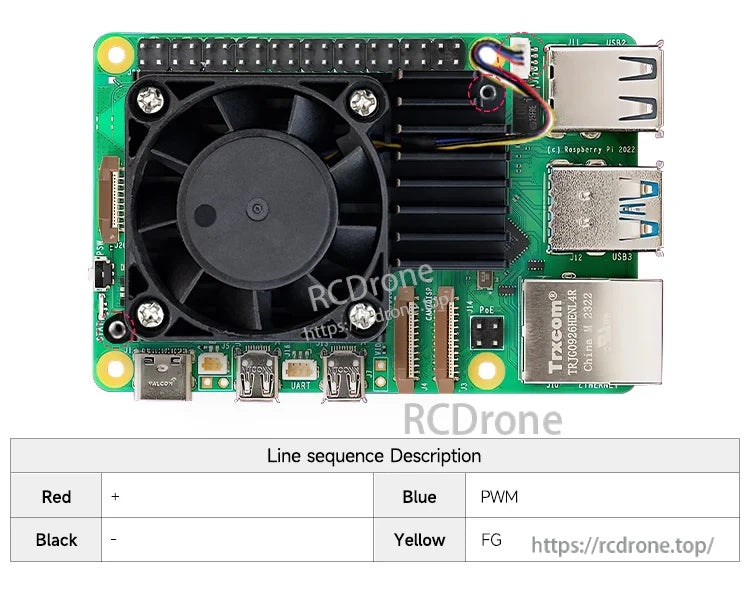

তারগুলির রঙ দ্রুত এবং সঠিক সংযোগের জন্য লেবেল করা হয়েছে: পাওয়ার, গ্রাউন্ড, PWM, এবং ট্যাক (FG)।
PWM গতি কার্ভগুলি তাপমাত্রার সাথে ফ্যান আউটপুট বাড়ায় যাতে কুলিং পারফরম্যান্স এবং শব্দের মধ্যে ভারসাম্য বজায় থাকে।

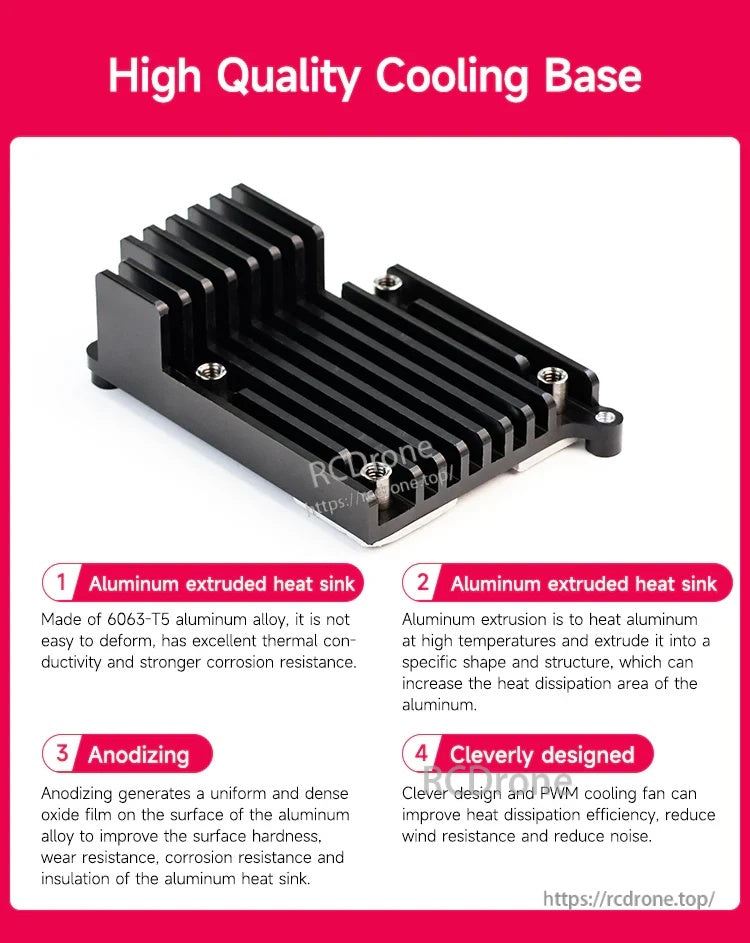

6063‑T5 এক্সট্রুডেড হিটসিঙ্ক গভীর ফিন চ্যানেল ব্যবহার করে পৃষ্ঠের এলাকা বাড়ায় এবং কনভেকশন উন্নত করে।

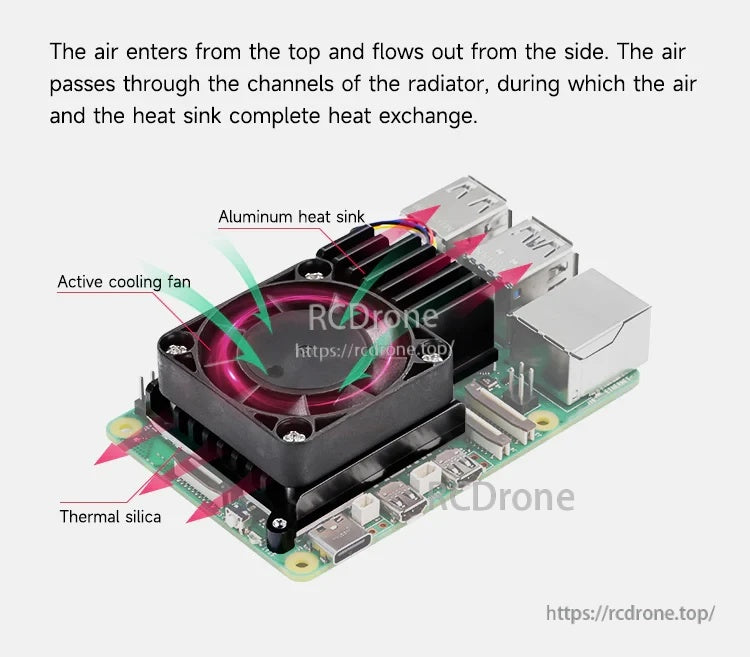

টপ-ডাউন ইনটেক হিটসিঙ্ক চ্যানেলের মাধ্যমে বাতাস পরিচালনা করে বোর্ড থেকে তাপ দূরে নিয়ে যায়।

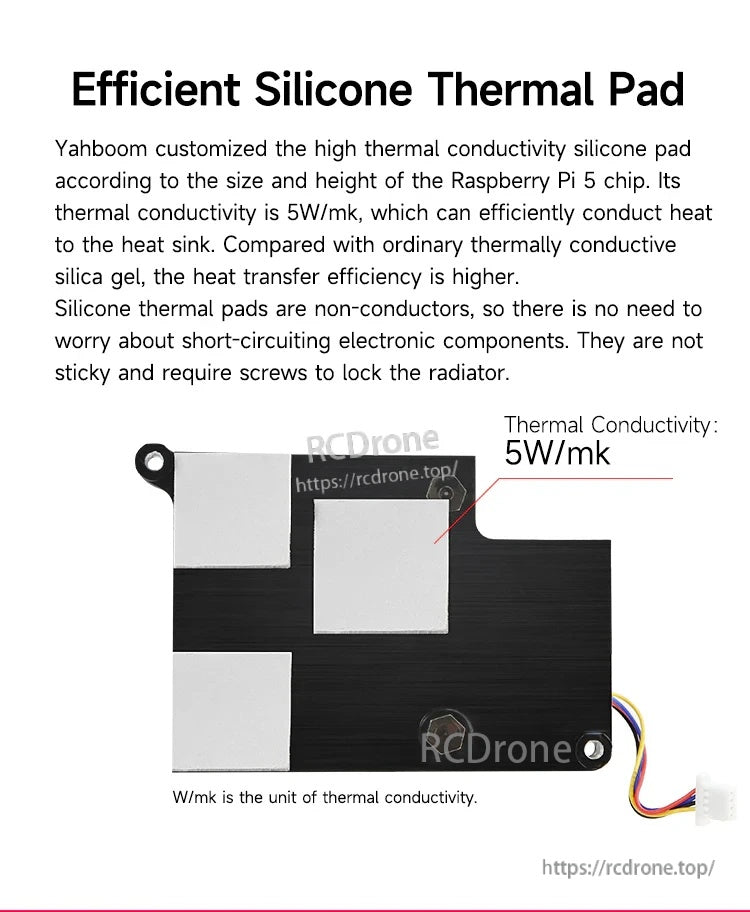

একটি 5 W/mK সিলিকন থার্মাল প্যাড তাপ হিটসিঙ্কে স্থানান্তর করে যখন বৈদ্যুতিকভাবে অ-পরিবাহী থাকে।
থার্মাল ইমেজিং একই লোডের অধীনে Pi50 অ্যাক্টিভ কুলার ব্যবহার করার সময় নিম্ন হটস্পট তাপমাত্রা হাইলাইট করে।
যান্ত্রিক অঙ্কন এবং মূল স্পেসিফিকেশনগুলি কেস, স্ট্যান্ডঅফ এবং সংলগ্ন উপাদানগুলির জন্য ফিটমেন্ট নিশ্চিত করতে সহায়তা করে।
প্যাকেজটিতে Cool Cooler Pi50 সক্রিয় কুলার অন্তর্ভুক্ত রয়েছে; শিপিং-তালিকার গ্রাফিকে একটি ভুল লেবেলযুক্ত টেক্সট লাইন রয়েছে।
