USB3.0 HUB সম্প্রসারণ বোর্ড (VL817) ১-থেকে-৪ USB 3.0 র্যাস্পবেরি পাই ৫/৪বি/জেটসন/আরডিকের জন্য, ৬-২৪V পাওয়ার
USB3.0 HUB সম্প্রসারণ বোর্ড (VL817) ১-থেকে-৪ USB 3.0 র্যাস্পবেরি পাই ৫/৪বি/জেটসন/আরডিকের জন্য, ৬-২৪V পাওয়ার
Yahboom
পিকআপের উপলভ্যতা লোড করা যায়নি
সংক্ষিপ্ত বিবরণ
এই USB3.0 HUB সম্প্রসারণ বোর্ডটি নির্মাতা, রোবোটিক্স ডেভেলপার এবং এম্বেডেড প্রকল্পগুলির জন্য একটি USB সংযোগকে চারটি USB 3.0 পোর্টে সম্প্রসারণ করার জন্য ডিজাইন করা হয়েছে। এটি ROS রোবট/গাড়ি প্ল্যাটফর্ম এবং হোস্ট বোর্ড যেমন Raspberry Pi 5/4B, RDK সিরিজ এবং Jetson সিরিজ বোর্ডগুলির জন্য প্রযোজ্য, এবং এটি পিসি এবং শিল্প কম্পিউটারের সাথেও ব্যবহার করা যেতে পারে। বোর্ডটি VL817 HUB চিপ ব্যবহার করে এবং সাধারণ অপারেটিং সিস্টেমের সাথে প্লাগ-এন্ড-প্লে অপারেশন সমর্থন করে।
মূল বৈশিষ্ট্যগুলি
- 1 থেকে 4 USB সম্প্রসারণ: একটি USB ইনপুট ইন্টারফেস থেকে 4 USB 3.0 আউটপুট ইন্টারফেস।
- উচ্চ-গতির সংক্রমণ (তাত্ত্বিক): USB3.0: 5Gbps (500Mb/s); USB2.0: 480Mbps (60MB/s)। USB3.0 ইন্টারফেস USB2.0/USB1.1 ডিভাইসের সাথে সামঞ্জস্যপূর্ণ।
- বহুমুখী পাওয়ার ইনপুট বিকল্প: USB-A ইন্টারফেস পাওয়ার সাপ্লাই সমর্থন করে, প্লাস মাইক্রো USB (5V), DC5.5*2.5 (6V~24V), অথবা XH2.54 (6V~24V) এর মাধ্যমে বাহ্যিক পাওয়ার।
- ওয়াইড-ভোল্টেজ বাহ্যিক পাওয়ার সাপ্লাই সমর্থন: 9~24V বাহ্যিক ভোল্টেজ ইনপুট সমর্থিত (ডিসি ইন্টারফেস / XH2.54 সকেটের মাধ্যমে যেমন বলা হয়েছে)।
- উচ্চ কারেন্ট ক্ষমতা (যখন বাহ্যিক পাওয়ার সাপ্লাই শর্ত পূরণ হয়): চারটি ইউএসবি চ্যানেলের মোট আউটপুট কারেন্ট 5A পর্যন্ত পৌঁছাতে পারে; একটি একক ইউএসবি চ্যানেল 1.5A পর্যন্ত পৌঁছাতে পারে।
- স্বতন্ত্র পাওয়ার সুইচ: ইউএসবি ডিভাইসগুলি আনপ্লাগ না করেই পাওয়ার সাইক্লিং সমর্থন করে।
- প্রোটেকশন সার্কিট: ওভার-কারেন্ট প্রোটেকশন, শর্ট-সার্কিট প্রোটেকশন, এবং অ্যান্টি-রিভার্স কানেকশন প্রোটেকশন; ভোল্টেজ স্থিতিশীলতা এবং একটি আইসোলেশন সার্কিট অন্তর্ভুক্ত যা ইউএসবি পোর্ট থেকে বিপরীত পাওয়ার সাপ্লাই প্রতিরোধ করতে সহায়তা করে।
- স্ট্যাটাস ইন্ডিকেশন: 4-চ্যানেল ইউএসবি ডিভাইস স্ট্যাটাস ইন্ডিকেটর (USB1/USB2/USB3/USB4) এবং একটি পাওয়ার ইন্ডিকেটর।
- স্ট্যাকড ইনস্টলেশন সমর্থন: র্যাজবেরি পাই 5/4B/3B+/3B এবং RDK X3 বোর্ড।
- সিস্টেম সামঞ্জস্যতা (প্লাগ এবং প্লে): Win7/8/10, Linux, Ubuntu, MacOS.

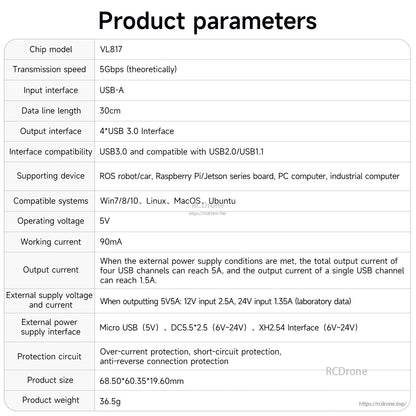

বিশেষ উল্লেখ
| চিপ মডেল | VL817 |
| ট্রান্সমিশন গতি | 5Gbps (তাত্ত্বিকভাবে) |
| ট্রান্সমিশন গতি রেফারেন্স | USB3.0: 5Gbps (500Mb/s); USB2.0: 480Mbps (60MB/s) |
| ইনপুট ইন্টারফেস | USB-A |
| আউটপুট ইন্টারফেস | 4* USB 3.0 ইন্টারফেস |
| ইন্টারফেস সামঞ্জস্যতা | USB3.0 এবং USB2.0/USB1 এর সাথে সামঞ্জস্যপূর্ণ।1 |
| ডেটা লাইন দৈর্ঘ্য | 30cm |
| অপারেটিং ভোল্টেজ | 5V |
| কর্মরত কারেন্ট | 90mA |
| আউটপুট কারেন্ট | যখন বাহ্যিক পাওয়ার সাপ্লাই শর্তগুলি পূরণ হয়, চারটি ইউএসবি চ্যানেলের মোট আউটপুট কারেন্ট 5A পর্যন্ত পৌঁছাতে পারে, এবং একটি একক ইউএসবি চ্যানেলের আউটপুট কারেন্ট 1.5A পর্যন্ত পৌঁছাতে পারে। |
| বাহ্যিক সাপ্লাই ভোল্টেজ এবং কারেন্ট | যখন 5V5A আউটপুট করা হয়: 12V ইনপুট 2.5A, 24V ইনপুট 1.35A (ল্যাবরেটরি ডেটা) |
| বাহ্যিক পাওয়ার সাপ্লাই ইন্টারফেসগুলি | মাইক্রো ইউএসবি (5V); DC5.5*2.5 (6V~24V); XH2.54 ইন্টারফেস (6V~24V) |
| প্রোটেকশন সার্কিট | ওভার-কারেন্ট প্রোটেকশন, শর্ট-সার্কিট প্রোটেকশন, অ্যান্টি-রিভার্স কানেকশন প্রোটেকশন |
| পণ্যের আকার | 68.50*60.35*19.60mm |
| পণ্যের ওজন | 36.5g |
| মাউন্টিং | 4 x Ø2.80 হোল; R3 কর্নার রেডিয়াস |
| সমর্থিত ডিভাইস | ROS রোবট/গাড়ি, র্যাজবেরি পাই/জেটসন সিরিজ বোর্ড, পিসি কম্পিউটার, ইন্ডাস্ট্রিয়াল কম্পিউটার |
| সামঞ্জস্যপূর্ণ সিস্টেম | Win7/8/10, Linux, MacOS, Ubuntu |
ইন্টারফেস & সূচক
- USB3.0 ইনপুট ইন্টারফেস (USB-A)
- 4-চ্যানেল USB3.0 এক্সপ্যানশন ইন্টারফেস (4 x USB 3.0)
- মাইক্রো USB 5V পাওয়ার সাপ্লাই ইন্টারফেস
- DC5.5*2.5 6~24V পাওয়ার ইনপুট
- XH2.54 6~24V পাওয়ার ইনপুট
- 5V পাওয়ার মেইন সুইচ
- পাওয়ার সূচক
- 4-চ্যানেল USB সম্প্রসারণ ইন্টারফেস স্ট্যাটাস সূচক (USB1/USB2/USB3/USB4)

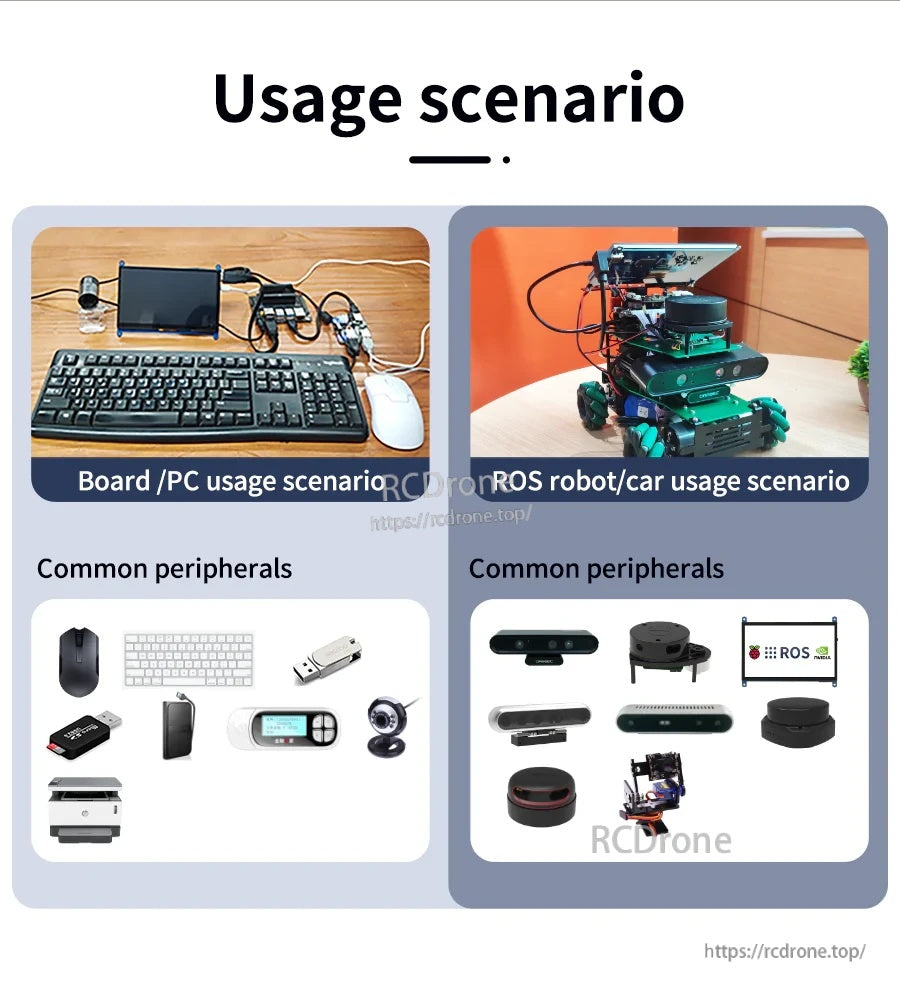

প্রয়োগসমূহ
- Raspberry Pi 5/4B, RDK সিরিজ, এবং Jetson সিরিজ বোর্ডে USB পোর্ট সম্প্রসারণের জন্য পেরিফেরাল যেমন কীবোর্ড, মাউস, ক্যামেরা, এবং U ডিস্ক
- রোবট/গাড়ি প্রকল্প যা একাধিক USB পেরিফেরাল যেমন লিডার, ব্লুটুথ রিসিভার, এবং গভীরতা ক্যামেরা প্রয়োজন
- PC/শিল্প কম্পিউটার মাল্টি-পেরিফেরাল সংযোগ যেখানে অতিরিক্ত USB পোর্ট এবং স্থিতিশীল বাহ্যিক পাওয়ার প্রয়োজন
প্রি-সেলস এবং টেকনিক্যাল সাপোর্টের জন্য যোগাযোগ করুন [email protected] or ভিজিট https://rcdrone.top/.
বিস্তারিত
কমপ্যাক্ট ROS প্ল্যাটফর্মে আরও USB পোর্টের প্রয়োজন এমন মেকার এবং রোবোটিক্স ডেভেলপারদের জন্য তৈরি।
একটি USB সংযোগকে চারটি USB 3 এ সম্প্রসারণ করুন।0 পোর্টস ফর র্যাস্পবেরি পাই, জেটসন, আরডিকে বোর্ডস, এবং পিসি।
প্লাগ-অ্যান্ড-প্লে অপারেশন দ্রুত ডেটা ট্রান্সমিশনকে নমনীয় বাহ্যিক পাওয়ার অপশনগুলির সাথে সংযুক্ত করে যখন পেরিফেরালগুলির আরও কারেন্ট প্রয়োজন হয়।

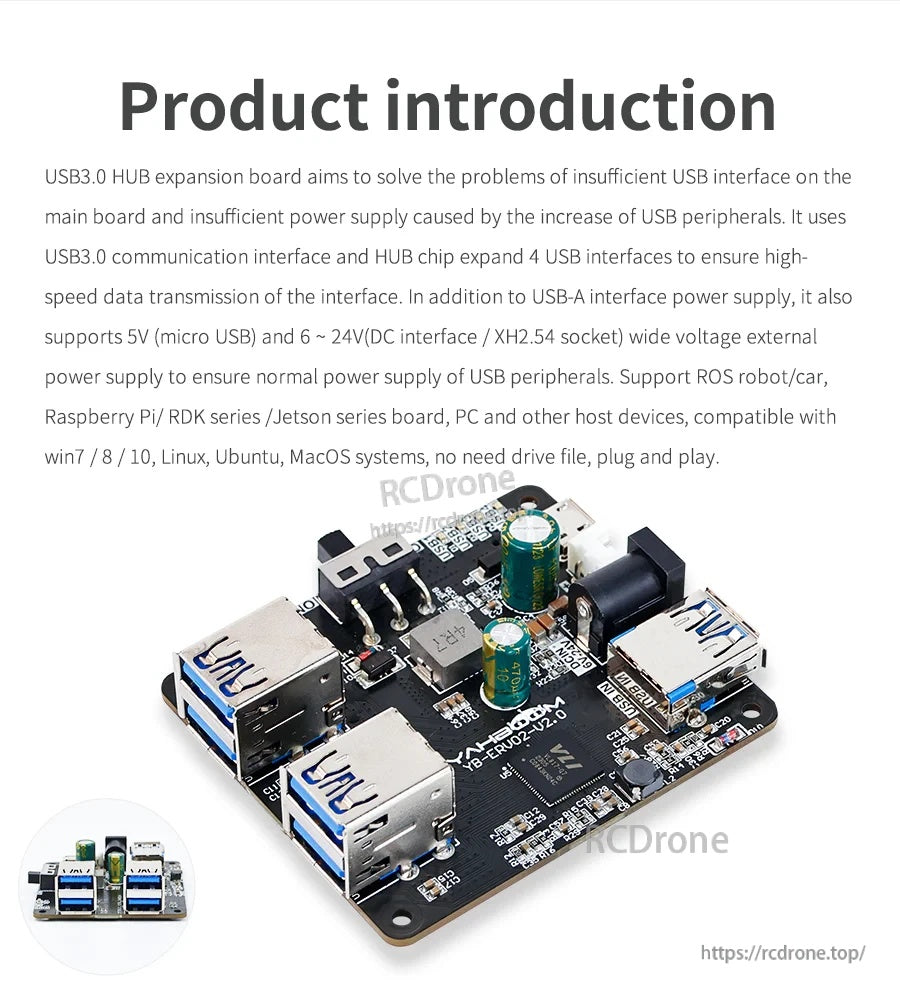

সীমিত ইউএসবি ইন্টারফেস এবং এমবেডেড হোস্ট বোর্ডগুলিতে পাওয়ার সীমাবদ্ধতা সমাধানের জন্য ডিজাইন করা হয়েছে, যখন সাধারণ অপারেটিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ থাকে।

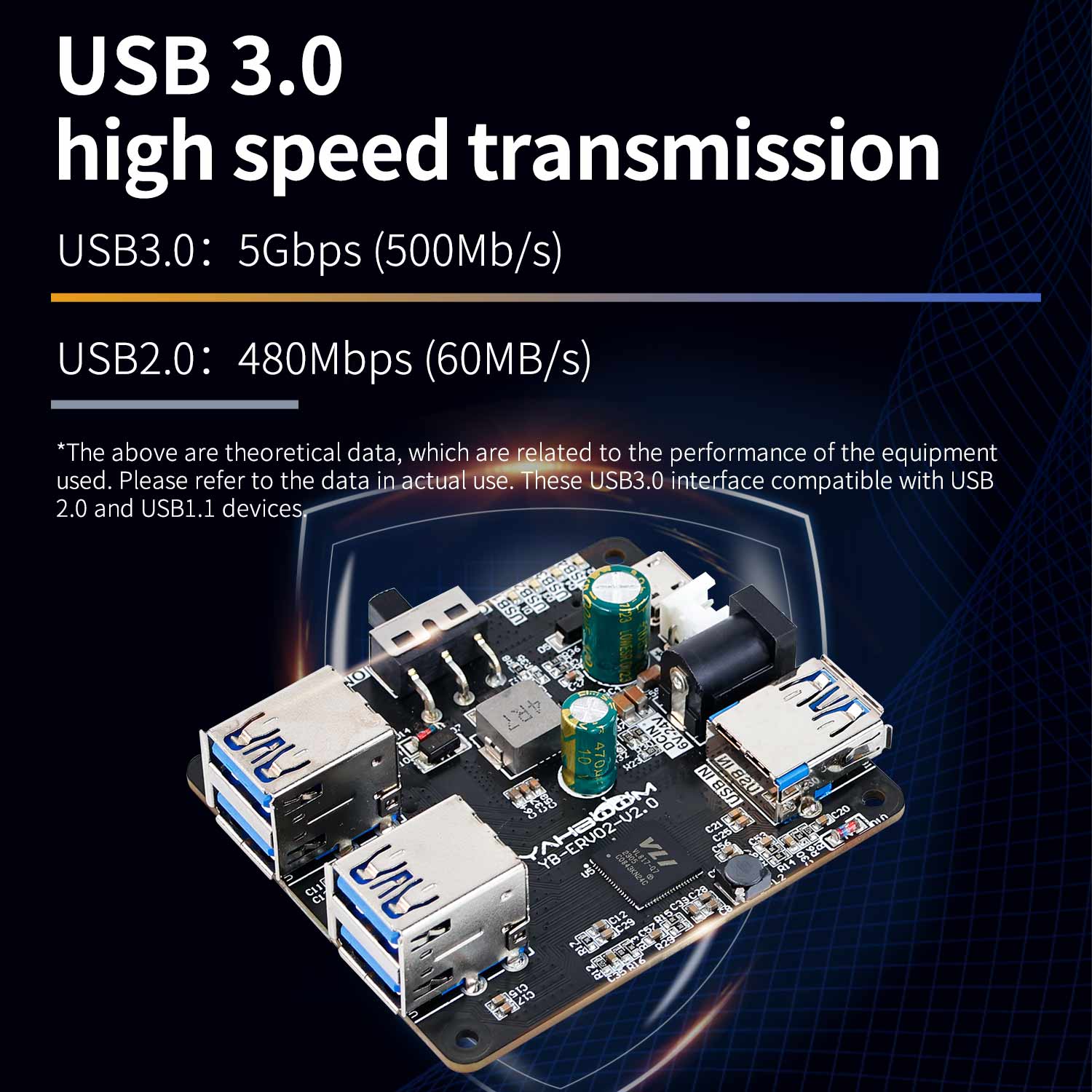

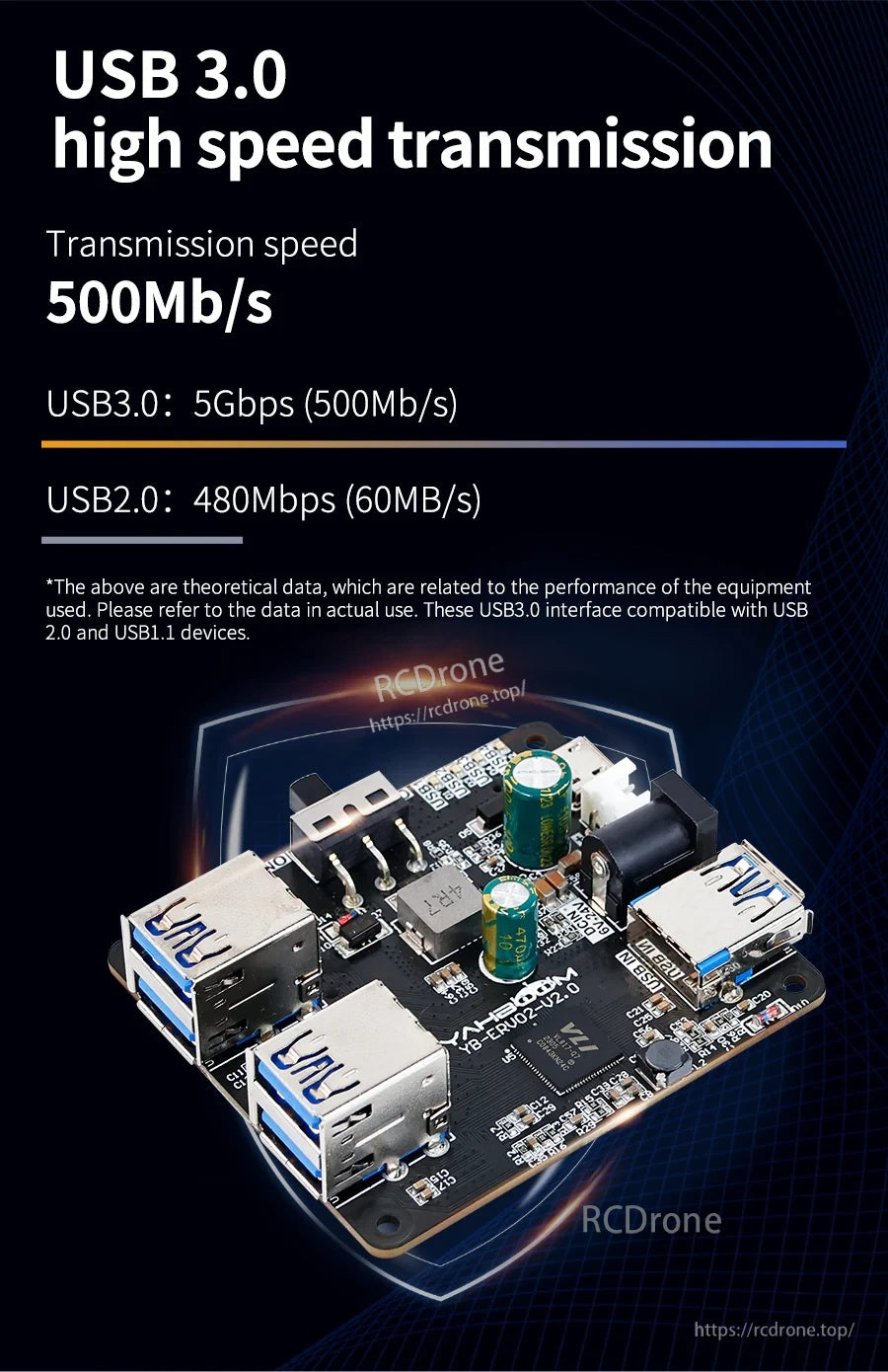

ইউএসবি ৩.০ ৫জিবিপিএস তাত্ত্বিক ব্যান্ডউইথ পর্যন্ত প্রদান করে এবং ইউএসবি ২.০/১.১ ডিভাইসের সাথে সামঞ্জস্যপূর্ণ থাকে।

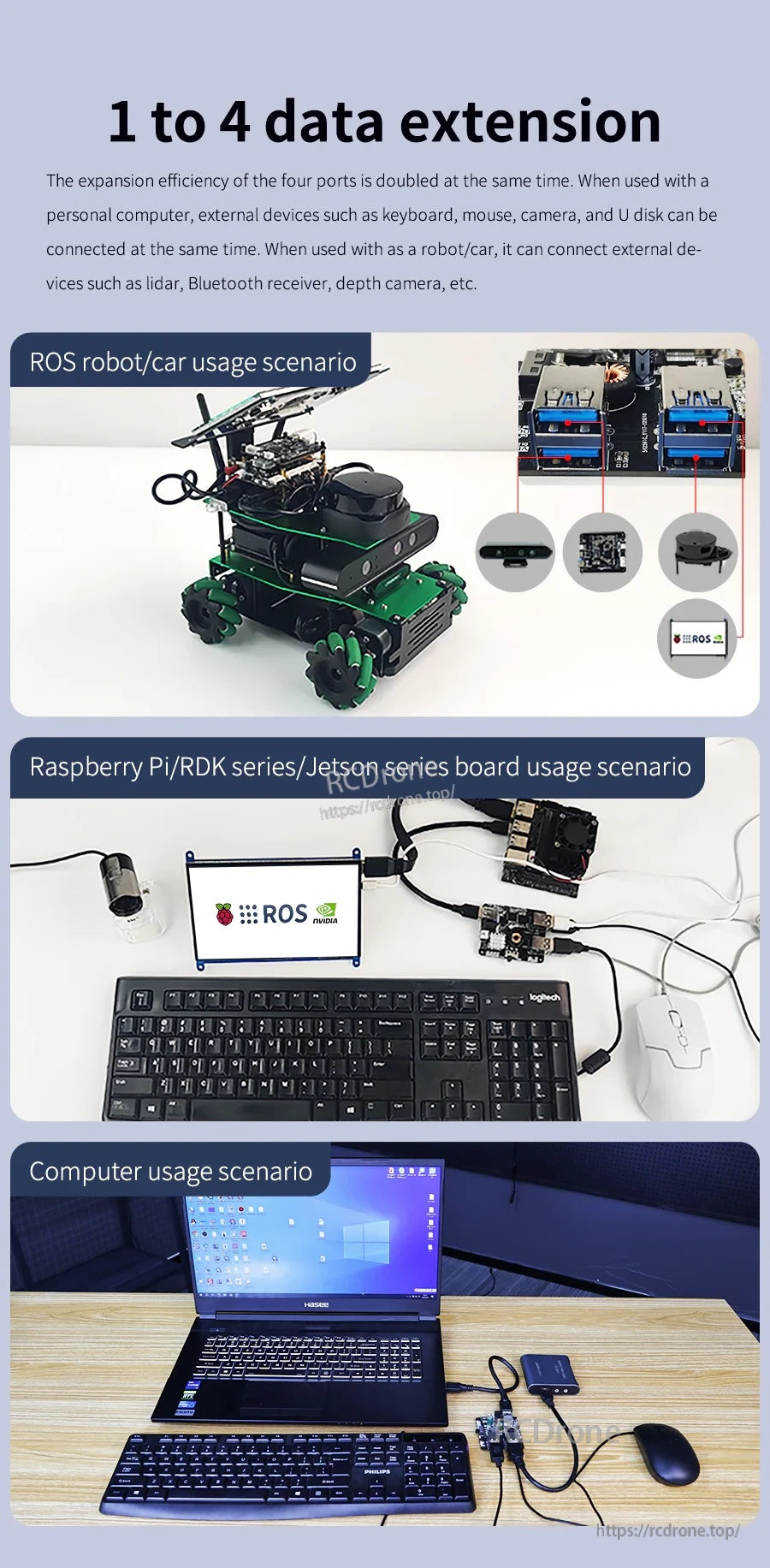

একটি একক আপস্ট্রিম সংযোগ ক্যামেরা, লিডার, কীবোর্ড এবং স্টোরেজের মতো একাধিক পেরিফেরালকে সমর্থন করতে পারে।

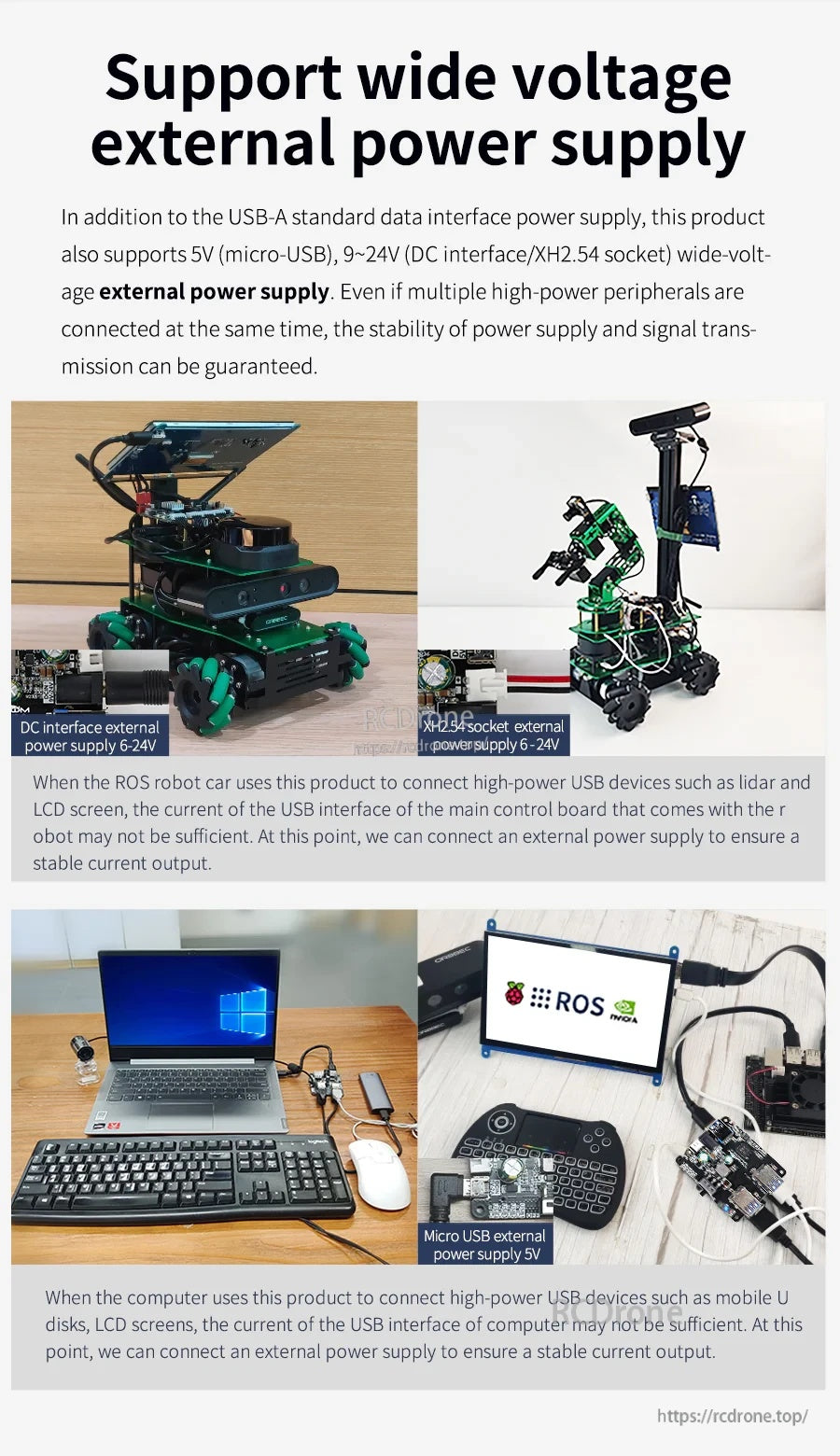

বাহ্যিক পাওয়ার ইনপুট উচ্চ-পাওয়ার ইউএসবি ডিভাইসগুলিকে স্থিতিশীল রাখতে সহায়তা করে শুধুমাত্র হোস্ট বোর্ডের ইউএসবি পাওয়ারের উপর নির্ভর না করে।

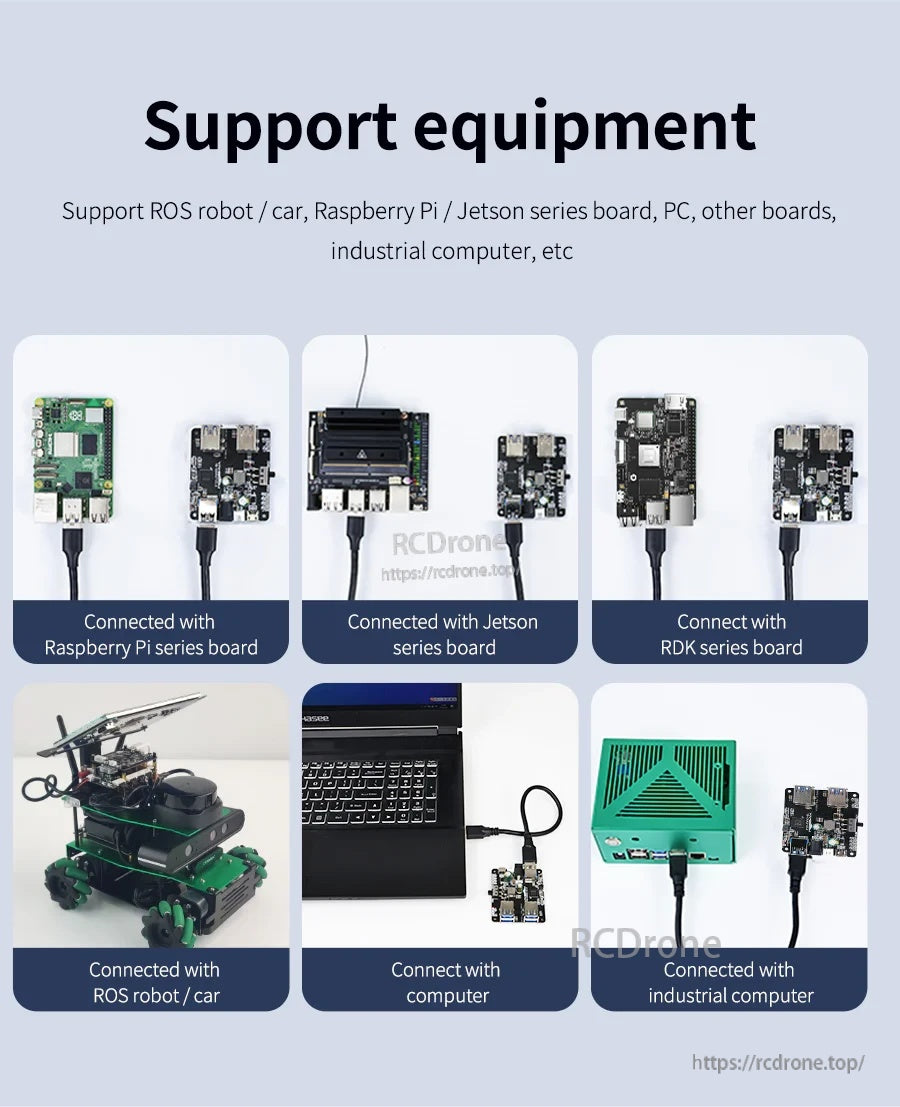

এসবিসি, রোবোটিক্স কন্ট্রোলার, পিসি এবং শিল্প কম্পিউটারে কাজ করে নমনীয় ইন্টিগ্রেশনের জন্য।

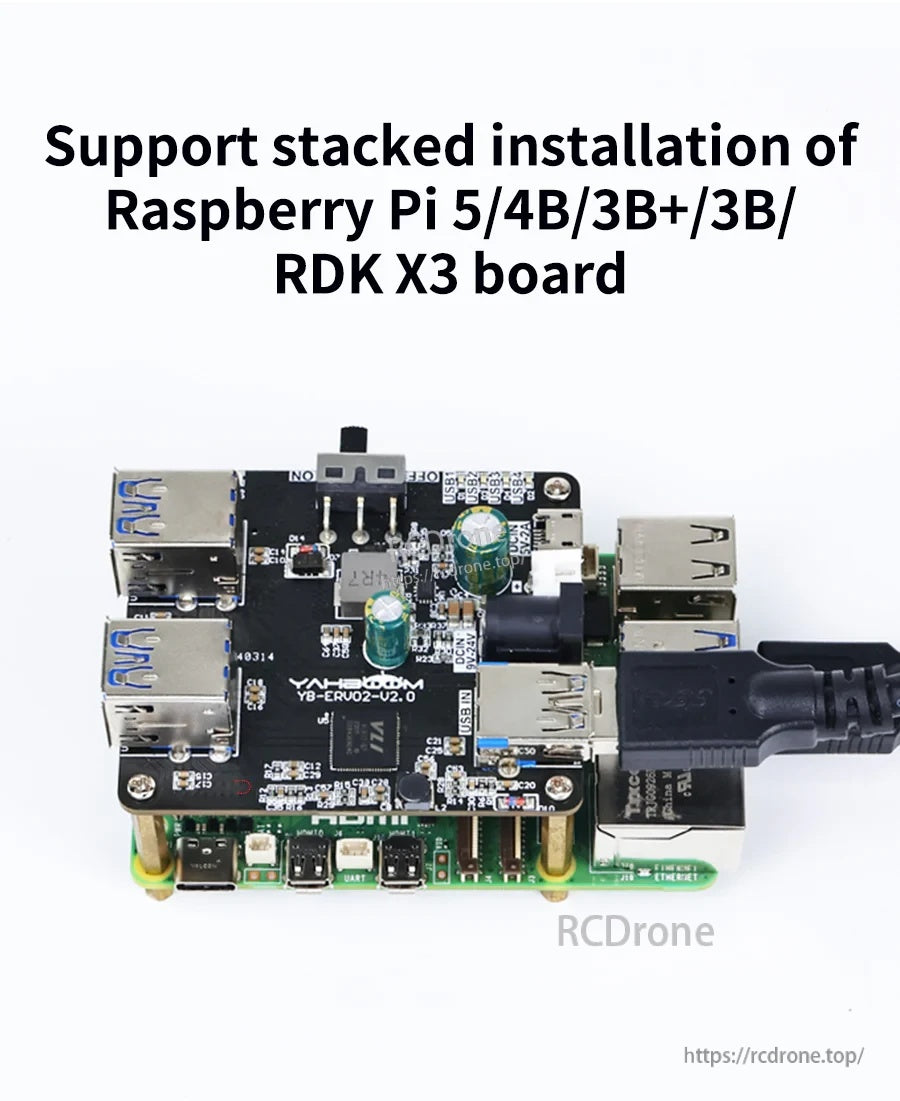

স্ট্যাকড মাউন্টিং র্যাস্পবেরি পাই এবং সামঞ্জস্যপূর্ণ বোর্ডগুলিতে পরিপাটি বিল্ড সমর্থন করে।

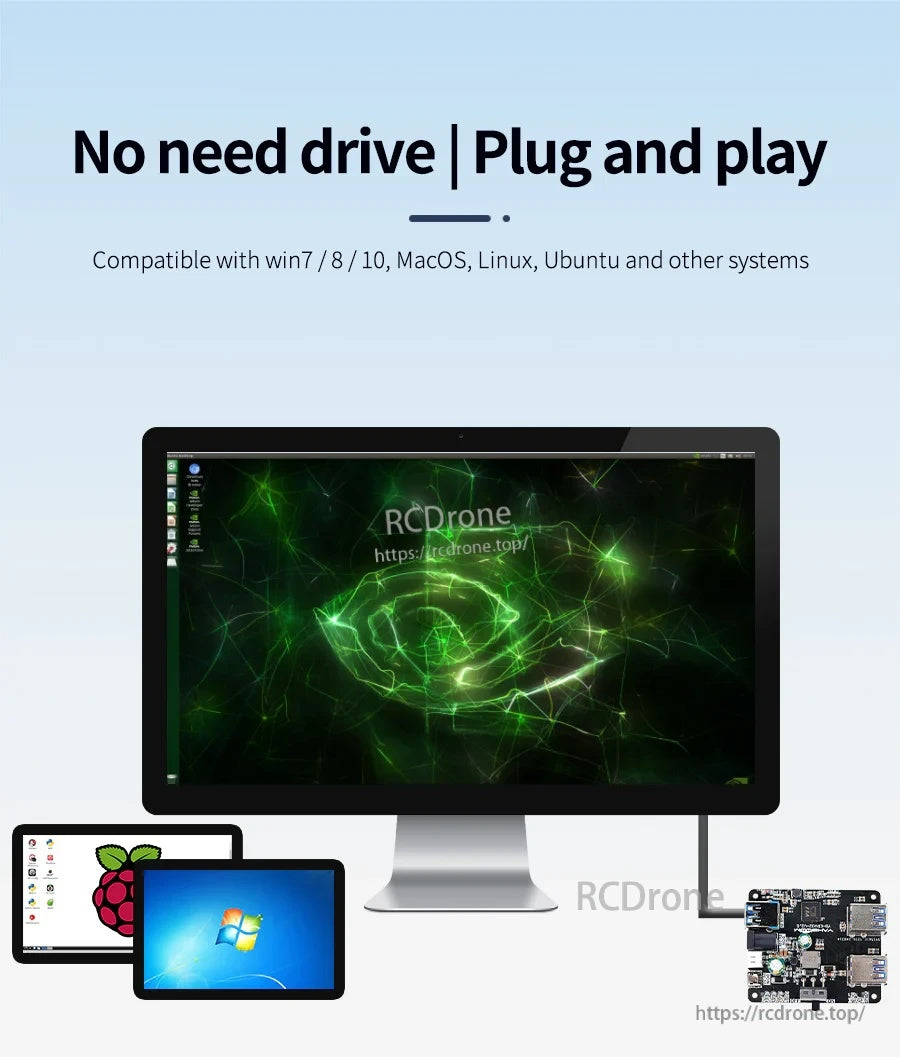

উইন্ডোজ, লিনাক্স/উবুন্টু এবং ম্যাকওএস-এ ড্রাইভার-মুক্ত ব্যবহার প্রোটোটাইপিং এবং উৎপাদনে স্থাপন সহজ করে তোলে।

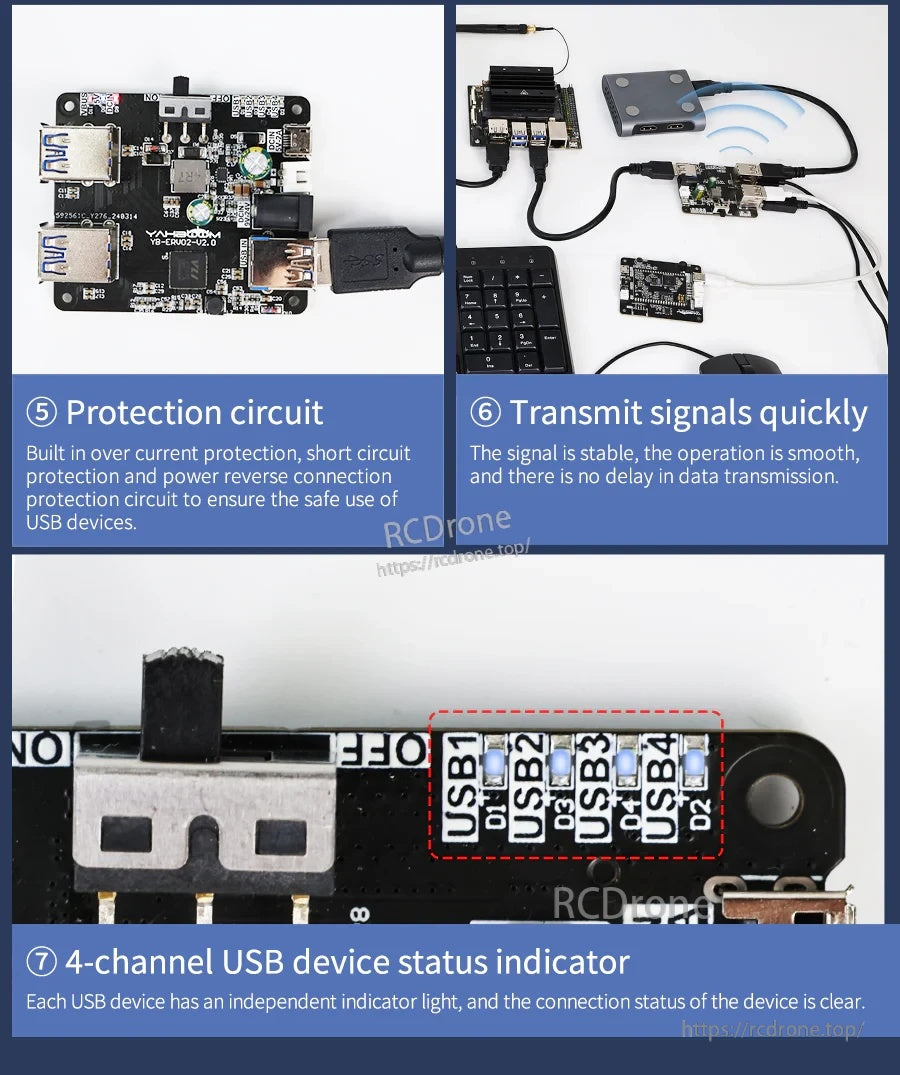

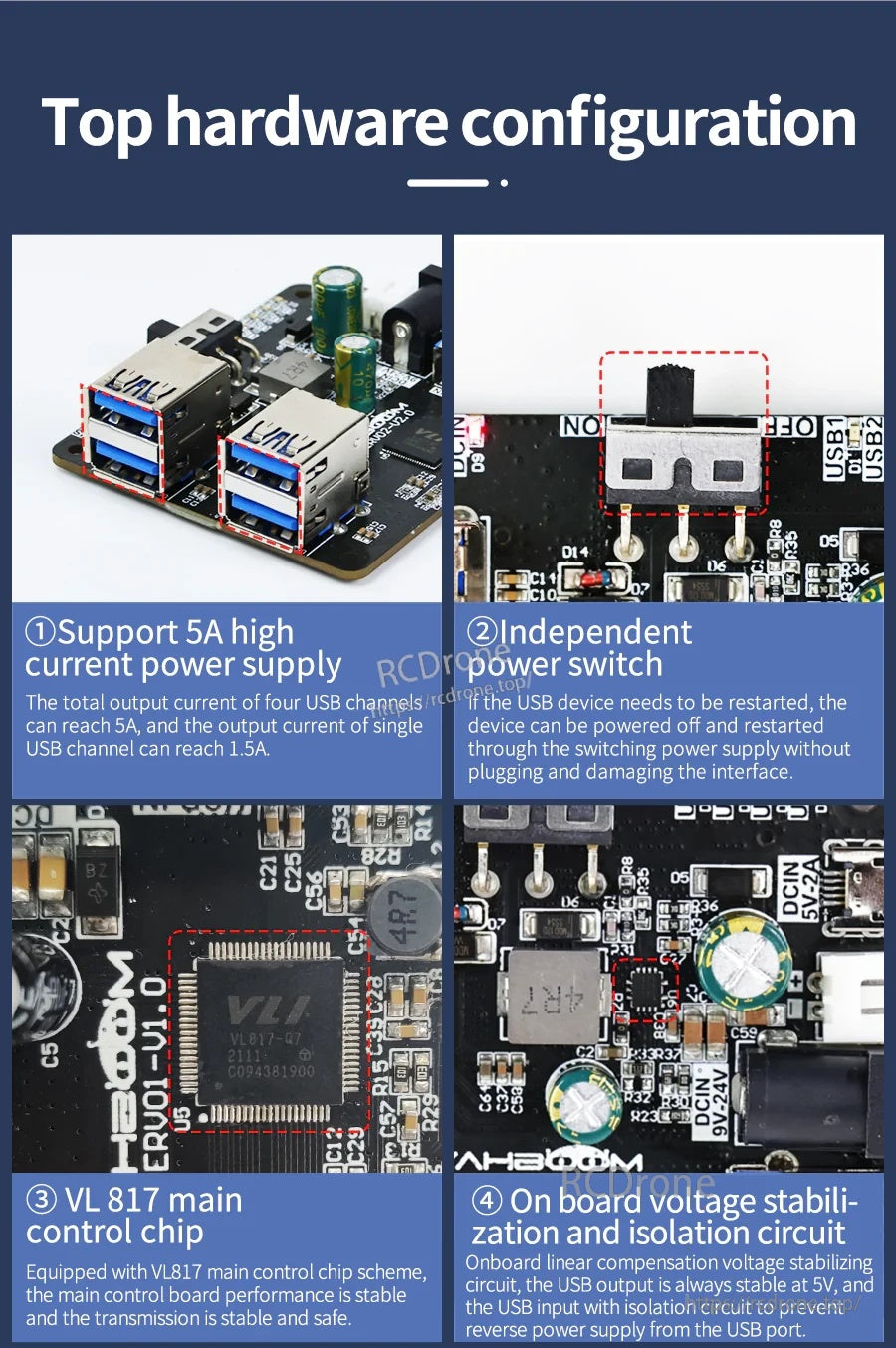

একটি স্বাধীন পাওয়ার সুইচ এবং অনবোর্ড সুরক্ষা পেরিফেরালগুলি পরিচালনা করতে সহায়তা করে, যা বারবার পুনরায় প্লাগ করার প্রয়োজন হয় না।
প্রতি-পোর্ট সূচক LED গুলি সংযুক্ত ডিভাইসগুলির দ্রুত স্থিতি পরীক্ষা প্রদান করে।
প্রতিদিনের পেরিফেরালগুলির জন্য উপযুক্ত, পিসি ওয়ার্কস্টেশন এবং সেন্সর-ভারী রোবট নির্মাণের জন্যও।

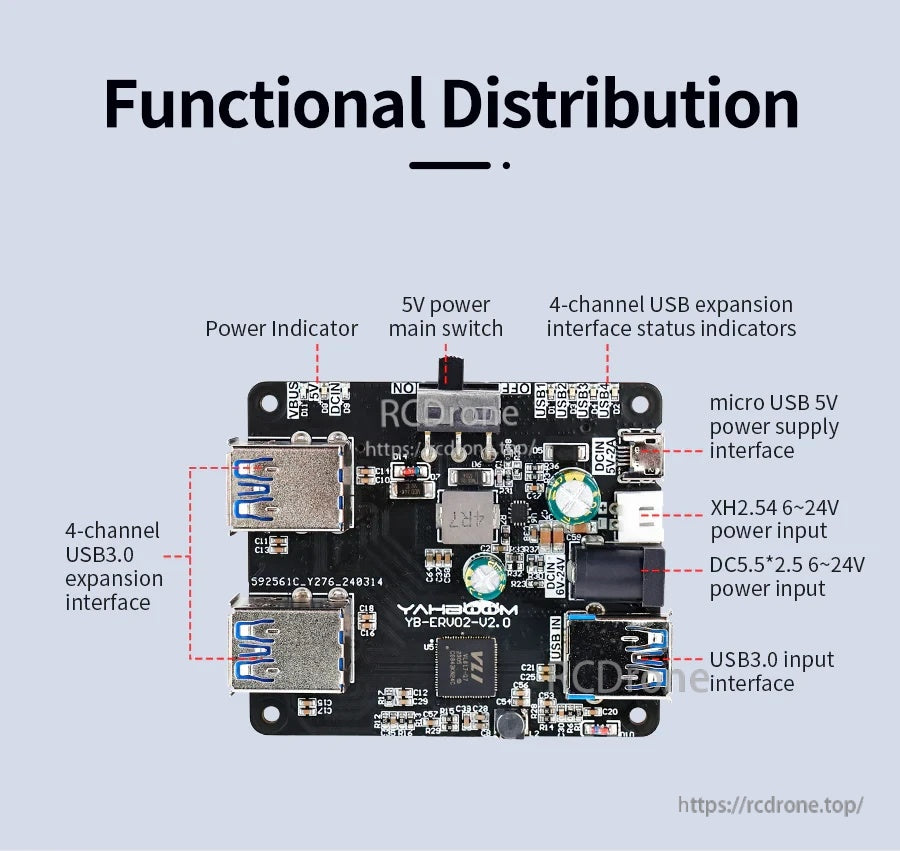

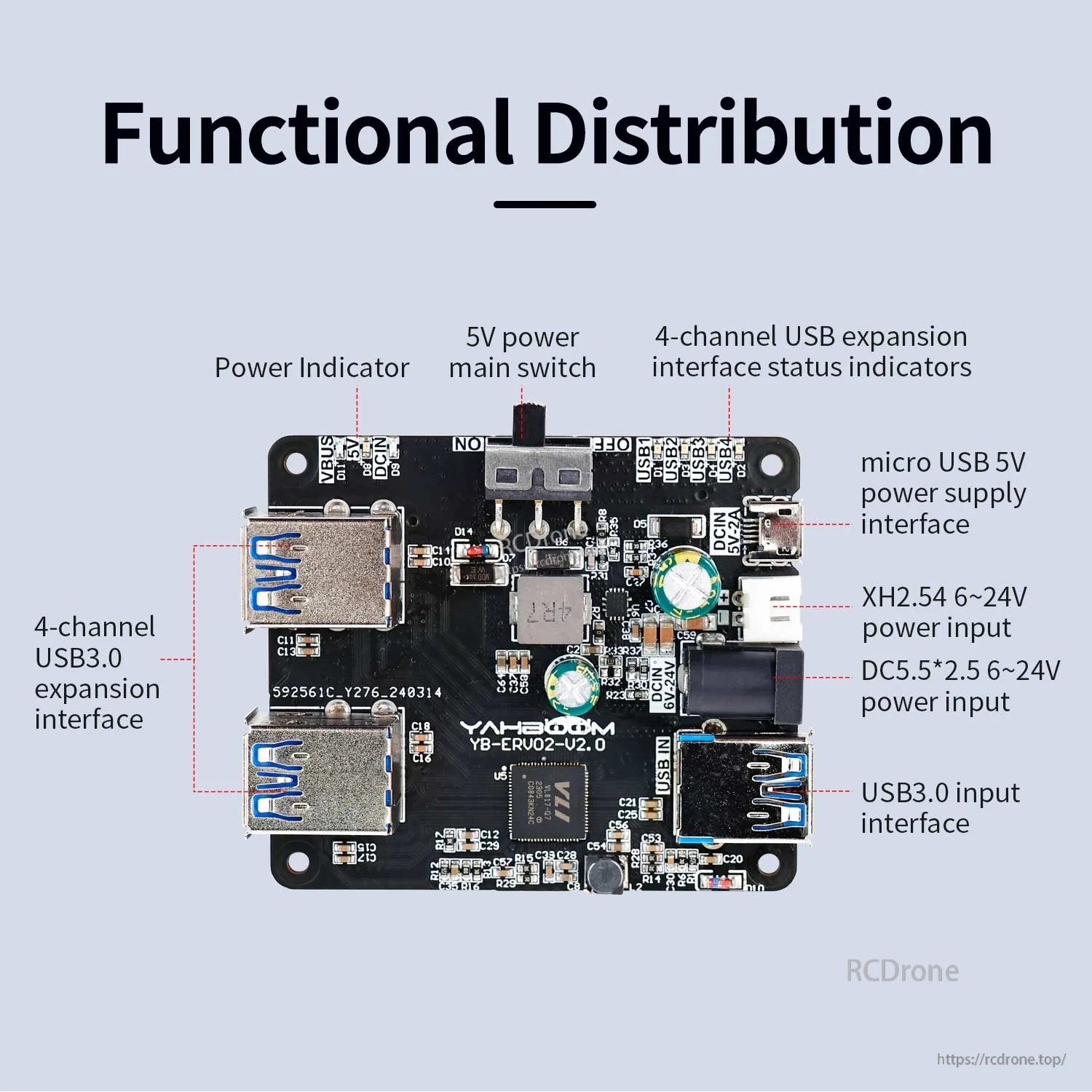

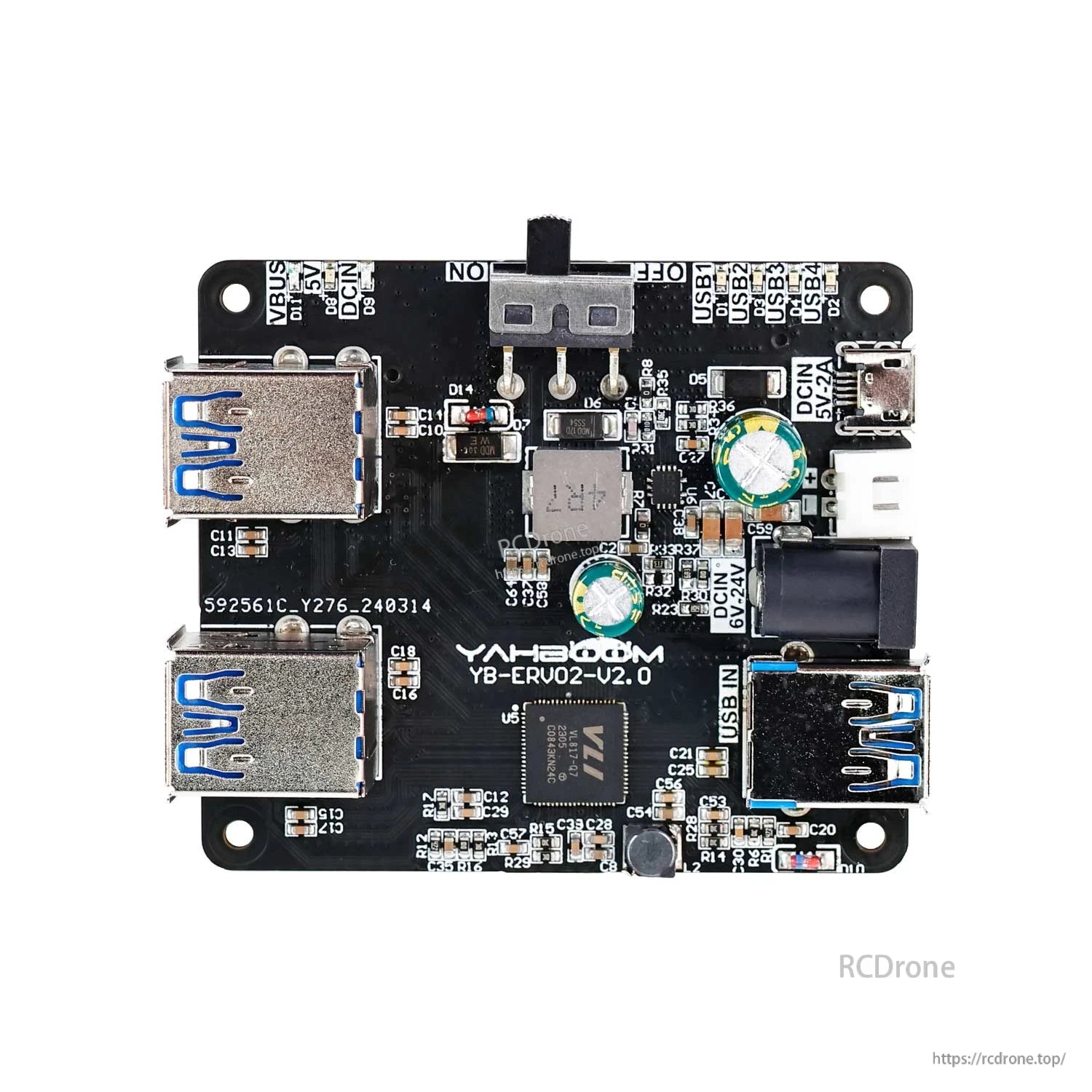

পরিষ্কার বোর্ড বিন্যাসে USB-A আপস্ট্রিম, চারটি ডাউনস্ট্রিম পোর্ট, স্থিতি LED এবং একাধিক পাওয়ার-ইন সংযোগকারী অন্তর্ভুক্ত রয়েছে।

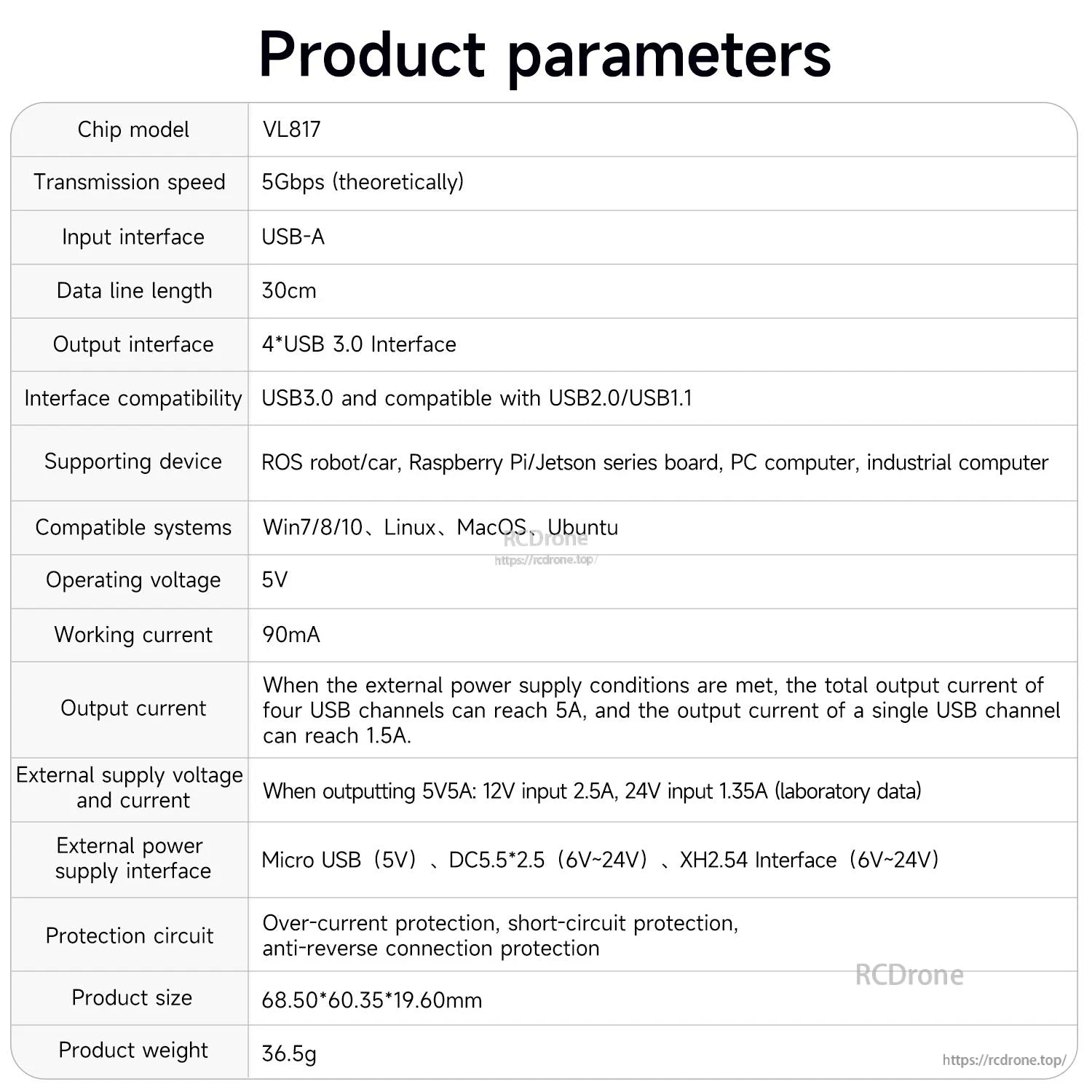

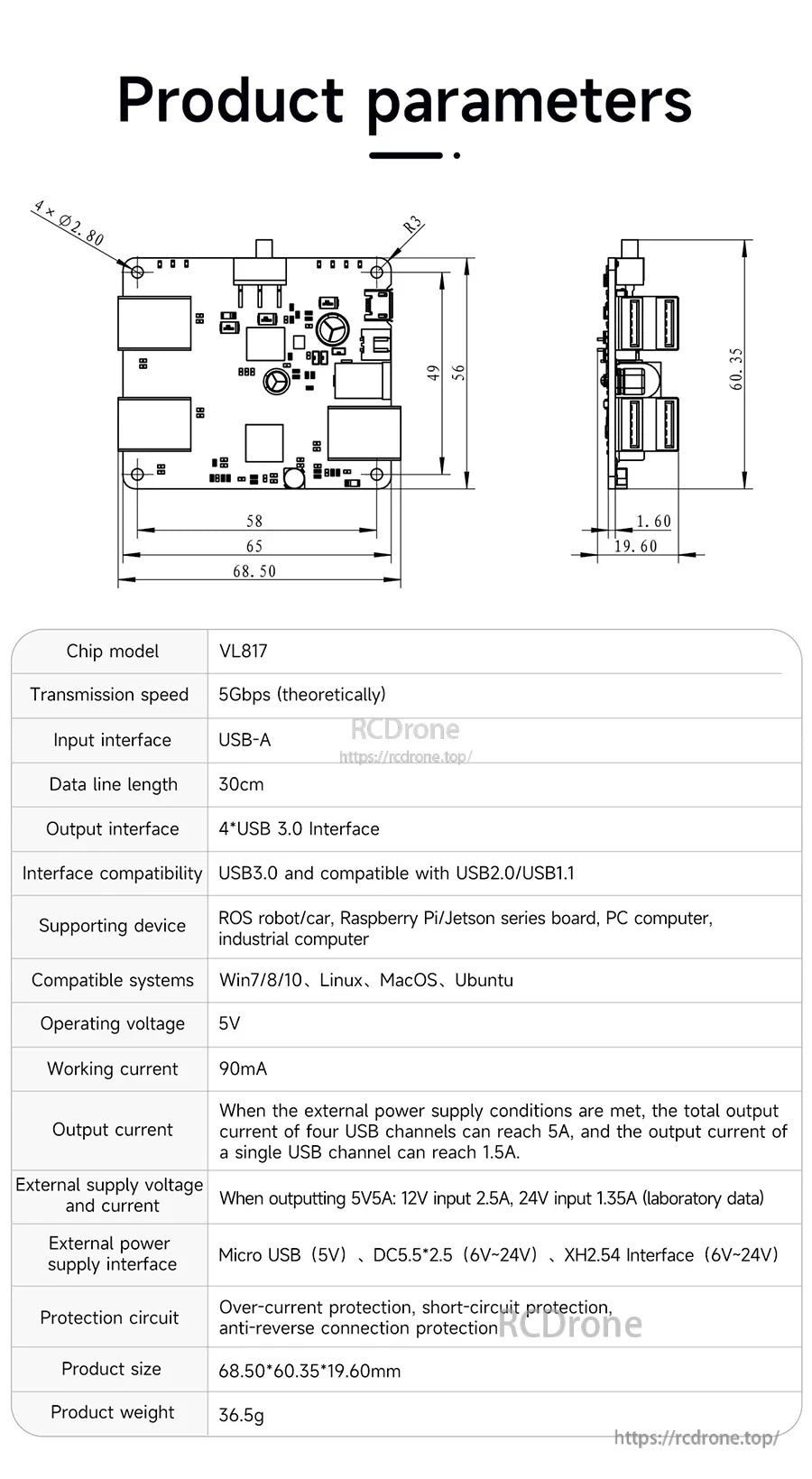

যান্ত্রিক মাত্রা এবং মূল পরামিতিগুলি এনক্লোজার পরিকল্পনা এবং সিস্টেম ইন্টিগ্রেশনে সহায়তা করে।

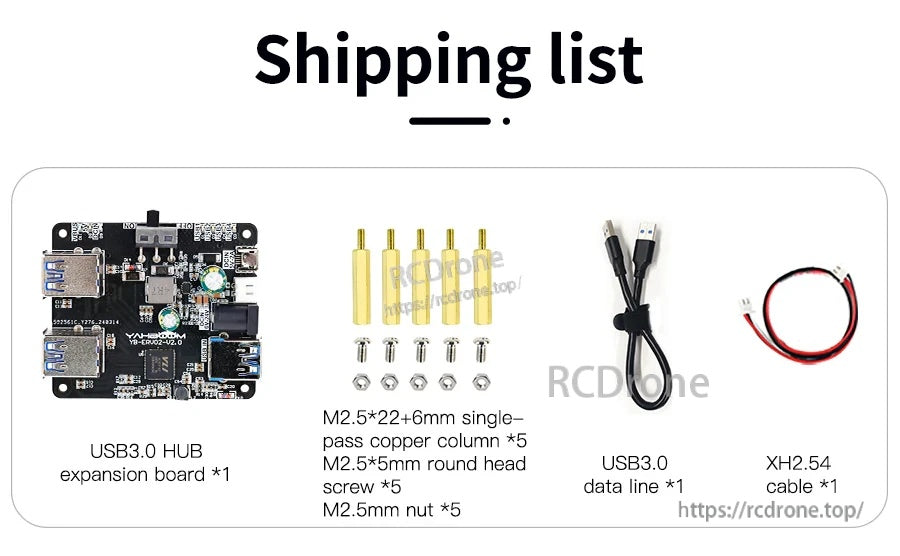

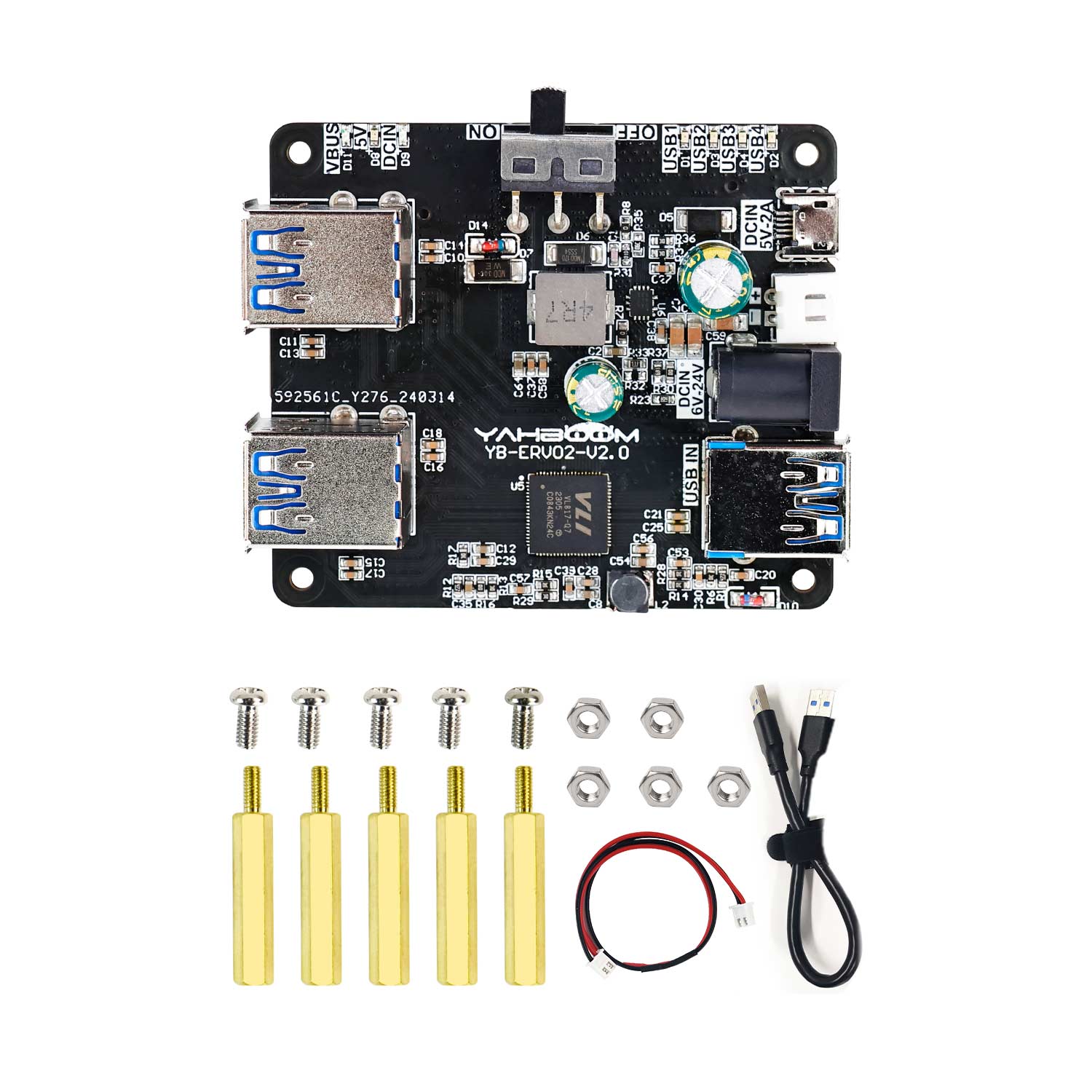

প্রাথমিক মাউন্টিং এবং ওয়্যারিংয়ের জন্য প্রয়োজনীয় সবকিছু অন্তর্ভুক্ত রয়েছে, যার মধ্যে USB 3.0 কেবল এবং হার্ডওয়্যার রয়েছে।

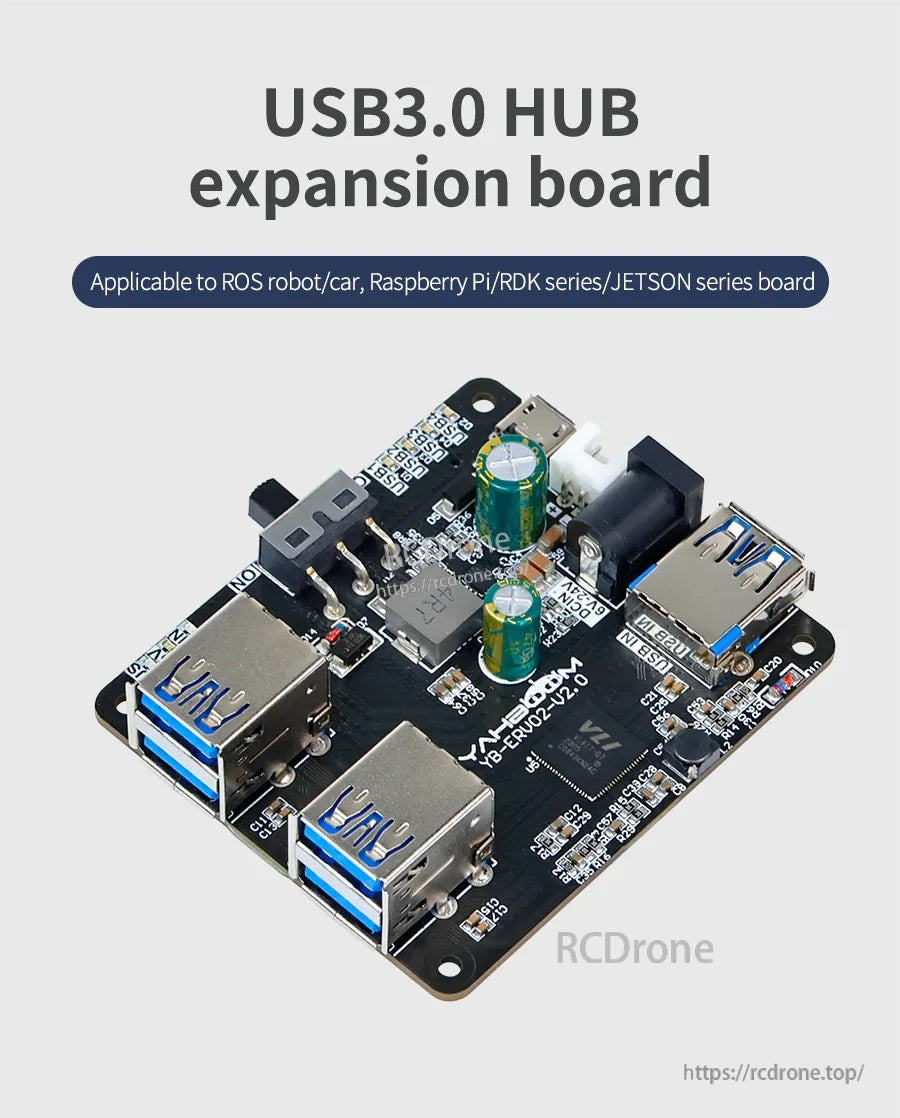

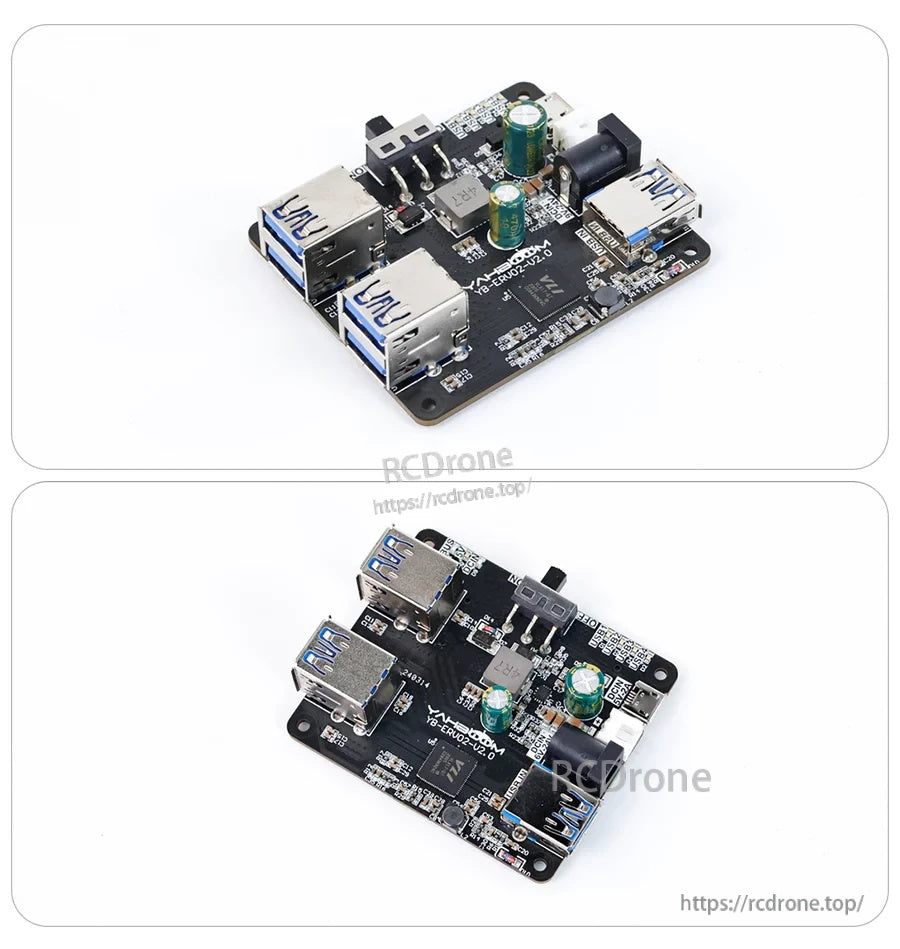

কমপ্যাক্ট বোর্ড বিন্যাস চারটি USB 3.0 পোর্ট অ্যাক্সেসযোগ্য রাখে যখন এমবেডেড নির্মাণে সুন্দরভাবে ফিট করে।
