Yunshis MVR2EB লেজার রেঞ্জিং মডিউল ০.৩-২০মি ToF দূরত্ব সেন্সর, রোবোটিক্স ইন্টিগ্রেশনের জন্য UART/TTL
Yunshis MVR2EB লেজার রেঞ্জিং মডিউল ০.৩-২০মি ToF দূরত্ব সেন্সর, রোবোটিক্স ইন্টিগ্রেশনের জন্য UART/TTL
Yunshis
পিকআপের উপলভ্যতা লোড করা যায়নি
Overview

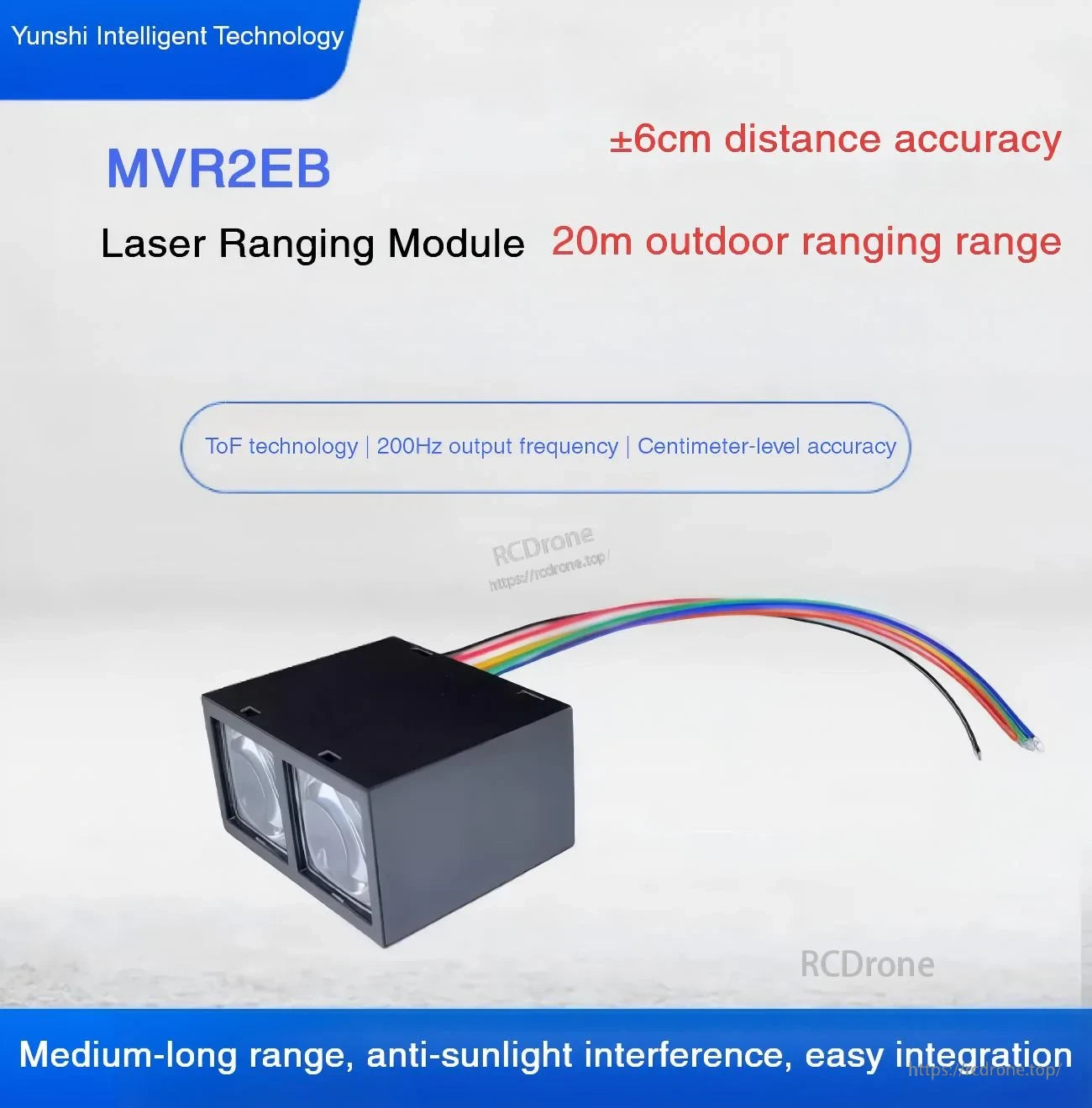

Yunshis MVR2EB লেজার রেঞ্জিং মডিউল একটি কমপ্যাক্ট ToF দূরত্ব সেন্সর যা মধ্যম থেকে দীর্ঘ পরিসরের পরিমাপের জন্য ডিজাইন করা হয়েছে এবং UART/TTL সিরিয়াল যোগাযোগের মাধ্যমে সহজ সংহতকরণের জন্য। এটি সূর্যের আলোতে হস্তক্ষেপ প্রতিরোধ এবং রোবোটিক্স দূরত্ব সেন্সিংয়ের জন্য সেন্টিমিটার স্তরের সঠিকতা বৈশিষ্ট্যযুক্ত।

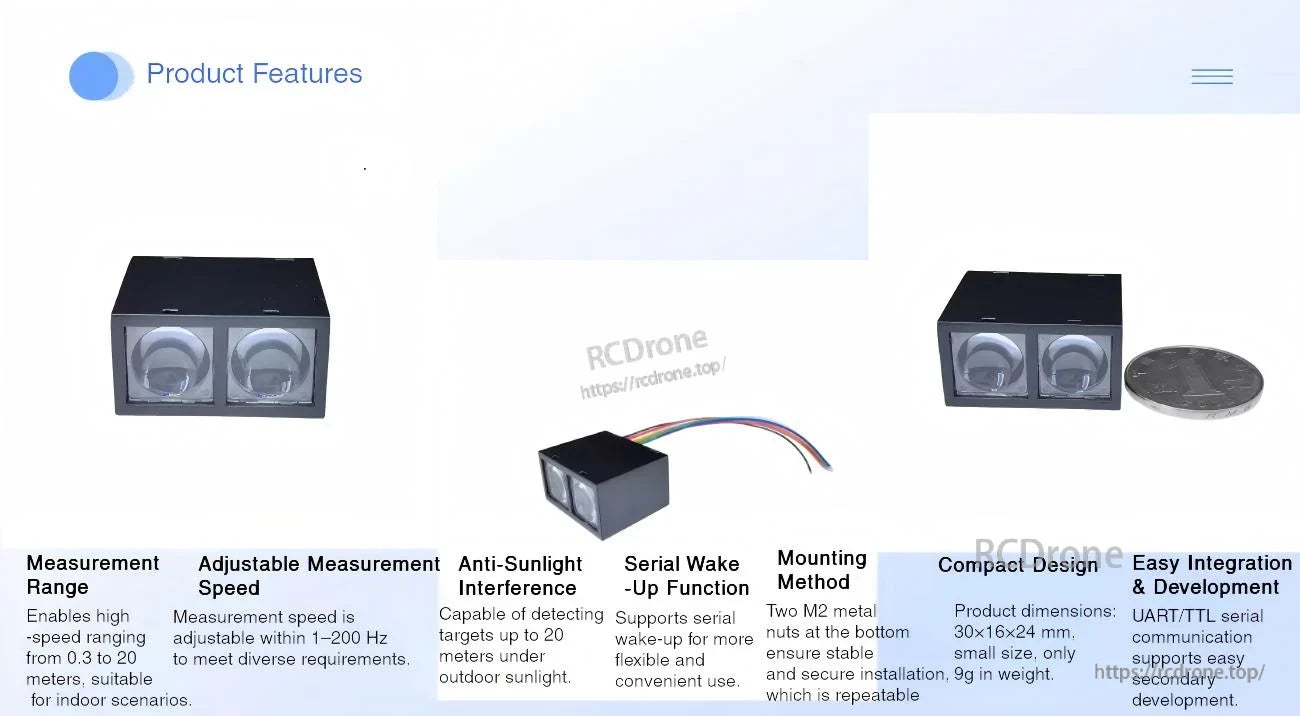

মূল বৈশিষ্ট্য
- পরিমাপের পরিসর: 0.3 থেকে 20 মিটার (অভ্যন্তরীণ পরিবেশে সর্বাধিক পরিসর, 90% প্রতিফলিত সাদা বোর্ড)
- দূরত্বের সঠিকতা: ±6 সেমি; রেজোলিউশন: 10 মিমি
- সমন্বয়যোগ্য পরিমাপের ফ্রিকোয়েন্সি: 10/20/50/100/200 Hz (স্বয়ংক্রিয় পরিমাপ); 10 থেকে 200 Hz পরিসর
- সূর্যের আলোতে হস্তক্ষেপ প্রতিরোধ; বাইরের সূর্যের আলোতে 20 মিটার পর্যন্ত লক্ষ্য সনাক্ত করতে সক্ষম

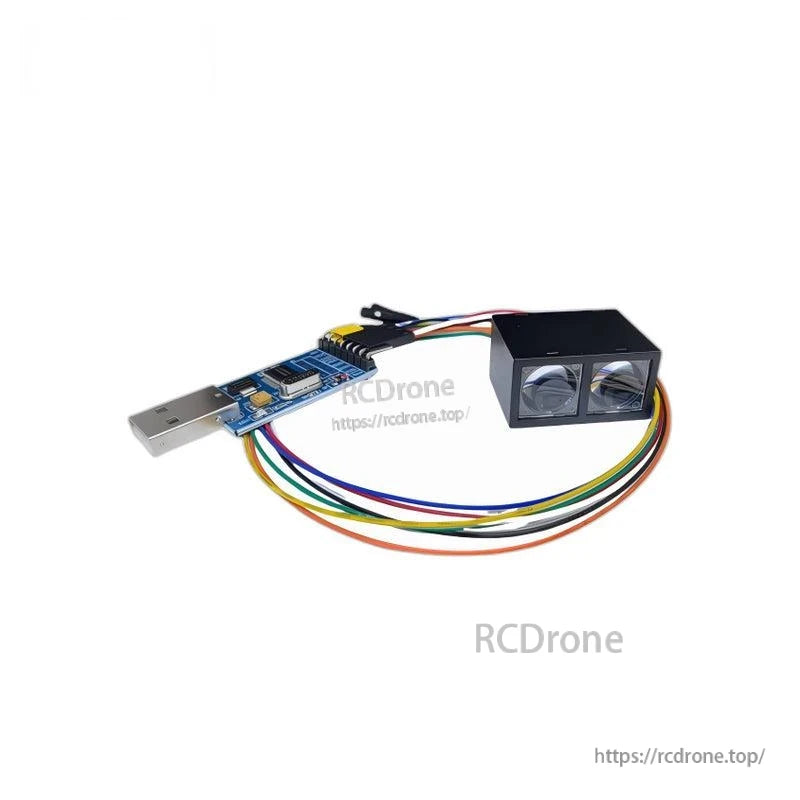

- UART/TTL সিরিয়াল যোগাযোগ; দ্বিতীয় উন্নয়ন সমর্থন করে
- সিরিয়াল ওয়েক-আপ ফাংশন
- কমপ্যাক্ট ডিজাইন: 30 x 16 x 24 মিমি; ওজন: 9 গ্রাম
- মাউন্টিং পদ্ধতি: নিচে দুটি M2 ধাতব নাট (2-M2 x P0.4)
একীকরণ সমর্থন বা ডকুমেন্টেশন সহায়তার জন্য, যোগাযোগ করুন https://rcdrone.top/ অথবা ইমেইল করুন [email protected].
স্পেসিফিকেশন
| VDD | অপারেটিং ভোল্টেজ | ন্যূনতম 4.75 V / সাধারণ 5 V / সর্বাধিক 5.25 V |
| IDD | অপারেটিং কারেন্ট | ন্যূনতম 40 mA / সর্বাধিক 200 mA |
| WL | অপারেটিং ওয়েভলেংথ | সাধারণ 940 nm (IR VCSEL) |
| D | মাপের পরিসর | ন্যূনতম 0.3 m / সর্বাধিক 20 m (অভ্যন্তরীণ পরিবেশে সর্বাধিক পরিসর, 90% প্রতিফলিত হোয়াইটবোর্ড) |
| F | মাপের ফ্রিকোয়েন্সি | ন্যূনতম 10 Hz / সাধারণ 50 Hz / সর্বাধিক 200 Hz; 10/20/50/100/200 Hz এ সামঞ্জস্যযোগ্য (স্বয়ংক্রিয় মাপ) |
| FOV | দৃশ্যের ক্ষেত্র | সাধারণ 0.7° |
| ডিএসপট | মাপা স্পট এলাকা (D = 1.0 m) | টাইপ 1.2 x 1.2 সেমি (যদি লক্ষ্য এই এলাকার চেয়ে ছোট হয় তবে সঠিকতা প্রভাবিত হয়; নোট 7 দেখুন) |
| ডিএসপট | মাপা স্পট এলাকা (D = 5.0 m) | টাইপ 6 x 6 সেমি (যদি লক্ষ্য এই এলাকার চেয়ে ছোট হয় তবে সঠিকতা প্রভাবিত হয়; নোট 7 দেখুন) |
| ডিএসপট | মাপা স্পট এলাকা (D = 7.0 m) | টাইপ 8.5 x 8.৫ সেমি (যদি লক্ষ্য এই এলাকার চেয়ে ছোট হয় তবে সঠিকতা প্রভাবিত হবে; নোট ৭ দেখুন) |
| সঠিকতা | সঠিকতা | টাইপ ±৬ সেমি |
| আর | রেজোলিউশন | টাইপ ১০ মিমি |
| tINT | নির্বাচনযোগ্য ইন্টিগ্রেশন সময় | ন্যূনতম ১০ মাইক্রোসেকেন্ড / টাইপ ২০৫ মাইক্রোসেকেন্ড / সর্বাধিক ১৬০০ মাইক্রোসেকেন্ড (ডিফল্ট: ২০৫ মাইক্রোসেকেন্ড) |
| ইএসডি | ইএসডি সুরক্ষা স্তর | সর্বাধিক ২ কেভি (মানবদেহ মডেল) |
| টি এ | অপারেটিং তাপমাত্রার পরিসর | ন্যূনতম -১০°C / সর্বাধিক ৫০°C |
| টি এস টি ও | সংগ্রহস্থল তাপমাত্রা | ন্যূনতম -২০°C / সর্বাধিক ৬৫°C |
| আরএইচ | আপেক্ষিক আর্দ্রতা | ন্যূনতম ১৫% / সর্বাধিক ৯০% (কনডেন্সিং পরিবেশ নয়) |
| ডব্লিউ | ওজন | টাইপ 9 গ্রাম |
| মাত্রা | মডিউল সাইজ | 30 x 16 x 24 মিমি (অঙ্কনে 23 দেখানো হয়েছে।90 মিমি উচ্চতা; একক: মিমি) |
| যান্ত্রিক | অপটিক্স / চিহ্নিতকরণ | প্রেরণ লেন্স; গ্রহণ লেন্স; দূরত্ব শূন্য ক্যালিব্রেশন চিহ্ন; অঙ্কনে Pin_1 এবং Pin_7 নির্দেশিত |

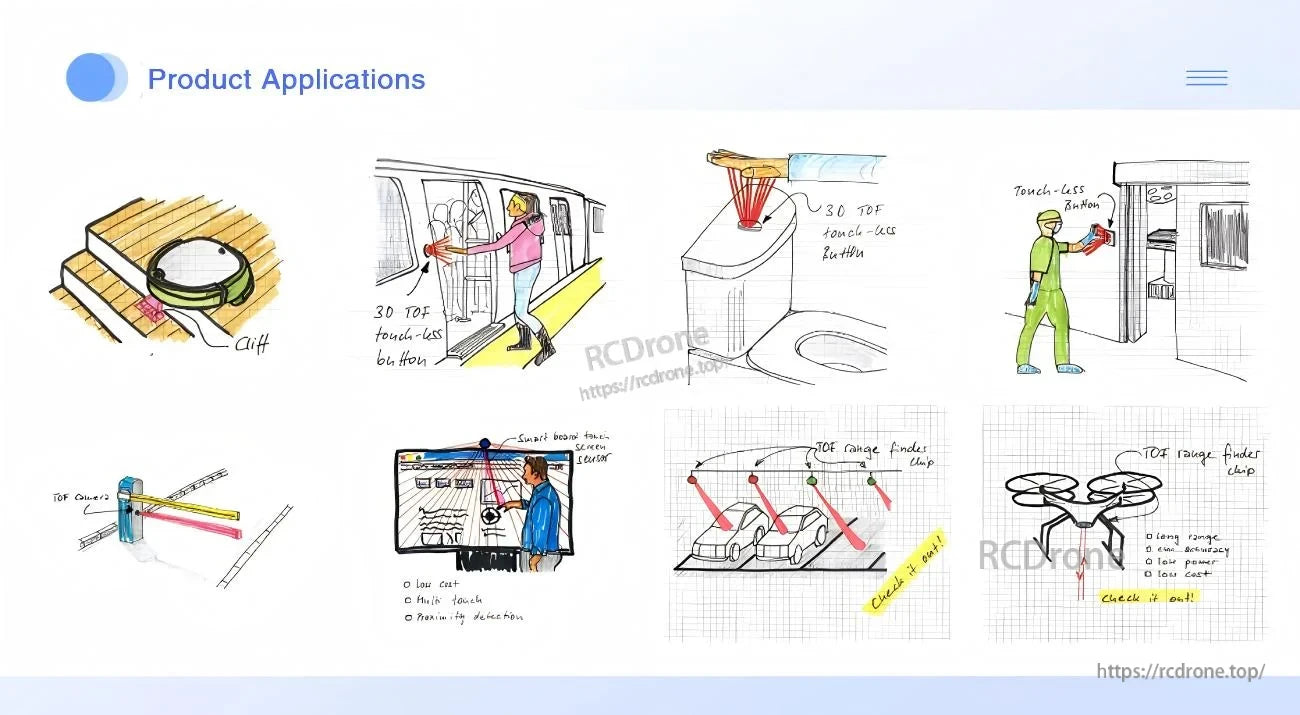

অ্যাপ্লিকেশন
- মানবাকৃতির রোবট
- রোবটিক হাত
- এক্সোস্কেলেটন
- চতুষ্পদ রোবট
- এজিভি যানবাহন
- এআরইউ রোবট
ম্যানুয়াল
বিস্তারিত
রোবোটিক্স ইন্টিগ্রেশনের জন্য নির্মিত, MVR2EB ToF লেজার রেঞ্জিং মডিউল 0.3–20 মিটার পরিমাপের পরিসীমা, UART/TTL সিরিয়াল যোগাযোগ এবং শক্তিশালী বাইরের আলো প্রতিরোধের সাথে সংযুক্ত করে।
একটি কমপ্যাক্ট 30 × 16 × 24 মিমি শরীর, সামঞ্জস্যযোগ্য 10–200 Hz আউটপুট, এবং একটি সহজ মাউন্টিং পদ্ধতি মোবাইল রোবট এবং রোবটিক হাতের জন্য ইন্টিগ্রেশনকে সহজ করে তোলে।

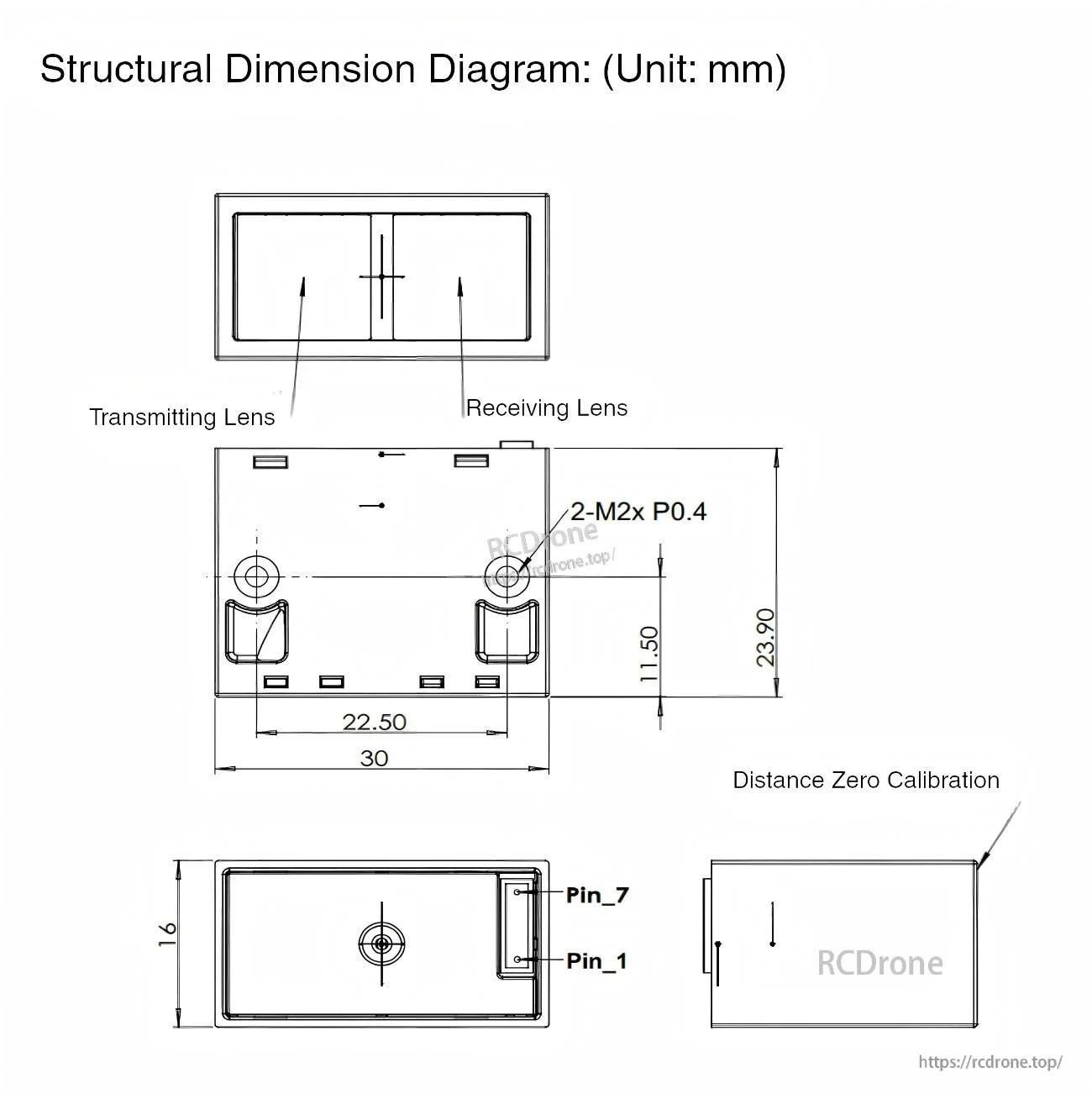

যান্ত্রিক অঙ্কন ইনস্টলেশনের আগে আবরণ ক্লিয়ারেন্স, লেন্সের অভিমুখ এবং 2×M2 মাউন্টিং পয়েন্ট নিশ্চিত করতে সহায়তা করে।
