Yunshis SDFM সিরিজ একটি মধ্যম & দীর্ঘ পরিসরের লেজার রেঞ্জিং মডিউল যা UART / IIC (I2C) যোগাযোগ ইন্টারফেসের মাধ্যমে দূরত্ব পরিমাপ এবং দ্বিতীয় উন্নয়নের জন্য ডিজাইন করা হয়েছে। মডেলগুলি 100/200/300/600/1500 মিটার (90% প্রতিফলনশীলতায়) পরিমাপের পরিসীমা কভার করে, 905 ন্যানোমিটার লেজার তরঙ্গদৈর্ঘ্য এবং ক্লাস 1 লেজার নিরাপত্তা শ্রেণী সহ।

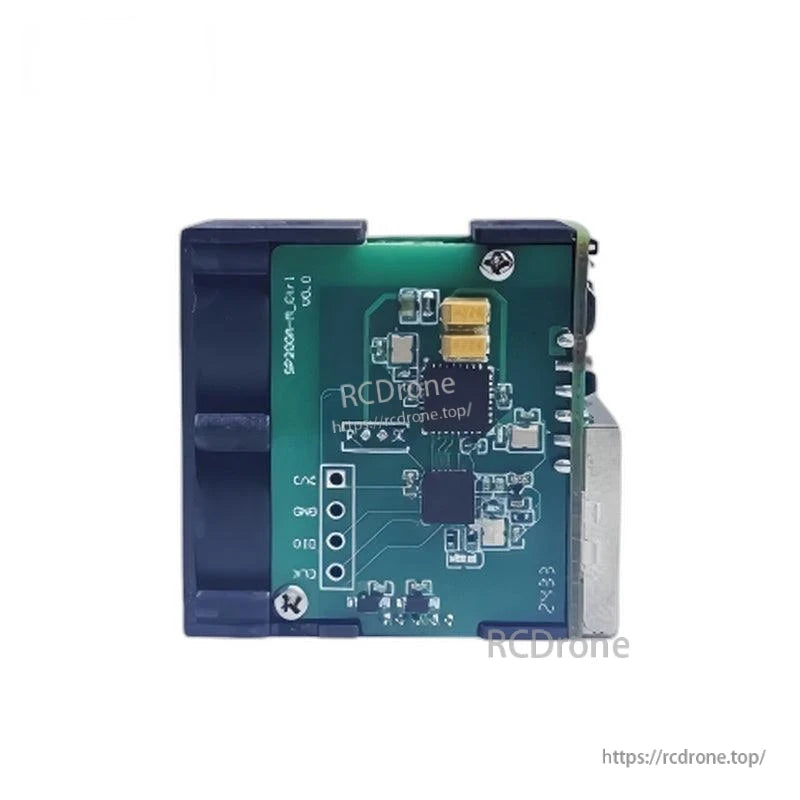

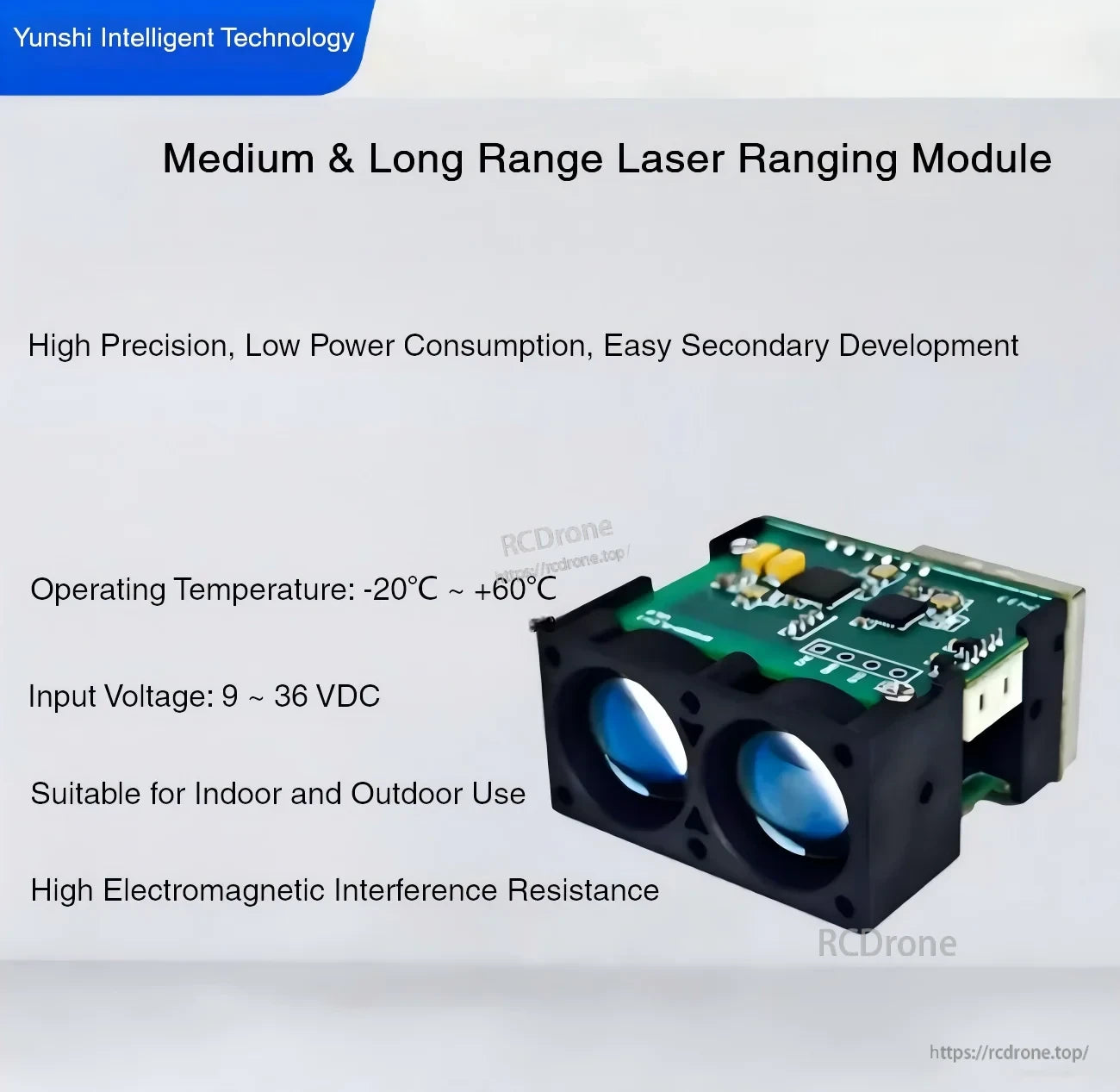

মূল বৈশিষ্ট্য
- মাপার পরিসর: 100/200/300/600/1500 মি (মডেল-নির্ভর)
- উচ্চ-গতির চলমান লক্ষ্য ট্র্যাকিং পরিমাপ
- কম শক্তি খরচ
- 100 কিলো লাক্স শক্তিশালী আলোতে বিরোধী হস্তক্ষেপ (পরিবেশগত আলো প্রতিরোধ: 100 কিলো লাক্স)
- ইন্টারফেস: I2C / UART
- ইনপুট ভোল্টেজ: 9 ~ 36 VDC
- অপারেটিং তাপমাত্রা: -20 ~ +60 °C
- উচ্চ বৈদ্যুতিন হস্তক্ষেপ প্রতিরোধ ক্ষমতা
- কাস্টমাইজযোগ্য আবাসন কাঠামো এবং আউটপুট প্রোটোকল
অ্যাপ্লিকেশন
- মানবাকৃতির রোবট
- রোবটিক হাত
- এক্সোস্কেলেটন
- চতুর্ভুজ রোবট
- এজিভি যানবাহন
- এআরইউ রোবট
- ড্রোন উচ্চতা ধরে রাখা
- বাতাসের শক্তি উৎপাদন
স্পেসিফিকেশন
পারফরম্যান্স (মডেল অনুযায়ী)
| প্যারামিটার | SDFM100 | SDFM200 | SDFM300 | SDFM600 | SDFM1500 |
|---|---|---|---|---|---|
| রেঞ্জ @ 90% প্রতিফলন ক্ষমতা | 100 মি | 200 মি | 300 মি | 600 মি | 1500 মি |
| রেঞ্জ @ 10% প্রতিফলন ক্ষমতা | 30 মি | 70 মি | 100 মি | 200 মি | 300 মি |
| গড় শক্তি খরচ | 0.7 W | 0.7 W | 1.2 W | 1.2 W | 1.2 W |
সাধারণ
| অন্ধ অঞ্চল | 0.05 মি |
| পরিমাপ ফ্রিকোয়েন্সি | 1 kHz (সামঞ্জস্যযোগ্য 20 ~ 10 kHz); পরিমাপ ফ্রিকোয়েন্সি 10,000 Hz পর্যন্ত |
| অবশ্যিক সঠিকতা | ±10 সেমি (≤10 মি), ±1% (>10 মি) |
| পুনরাবৃত্তি | ±5 সেমি (≤10 মি), ±10 সেমি @ 300 মি, ±100 সেমি @ 1500 মি |
| পরিবেশের আলো প্রতিরোধ ক্ষমতা | 100 KLux |
| লেজার তরঙ্গদৈর্ঘ্য | 905 nm |
| লেজার নিরাপত্তা শ্রেণী | শ্রেণী 1 |
| লেজার FOV | প্রায়।4 mrad |
| ইনডিকেটর লেজার ওয়েভলেংথ | N/A |
| ইনডিকেটর লেজার ক্লাস | N/A |
| ইনপুট ভোল্টেজ | 9 ~ 36 VDC |
| পিক কারেন্ট | 100 mA |
| গড় কারেন্ট | 30 mA |
| যোগাযোগ ইন্টারফেস | UART, IIC |
| আকার (L x W x H) | 33 x 34 x 18 mm |
| ওজন | 20 ± 2 g |
| অপারেটিং তাপমাত্রা | -20 ~ +60 °C |
| কেবল স্পেসিফিকেশন | 1.২৫মিমি, ৫পি ৫০সেমি লুজ ওয়্যার |
| কাস্টমাইজেশন সমর্থন | কাস্টমাইজযোগ্য হাউজিং স্ট্রাকচার এবং আউটপুট প্রোটোকল |

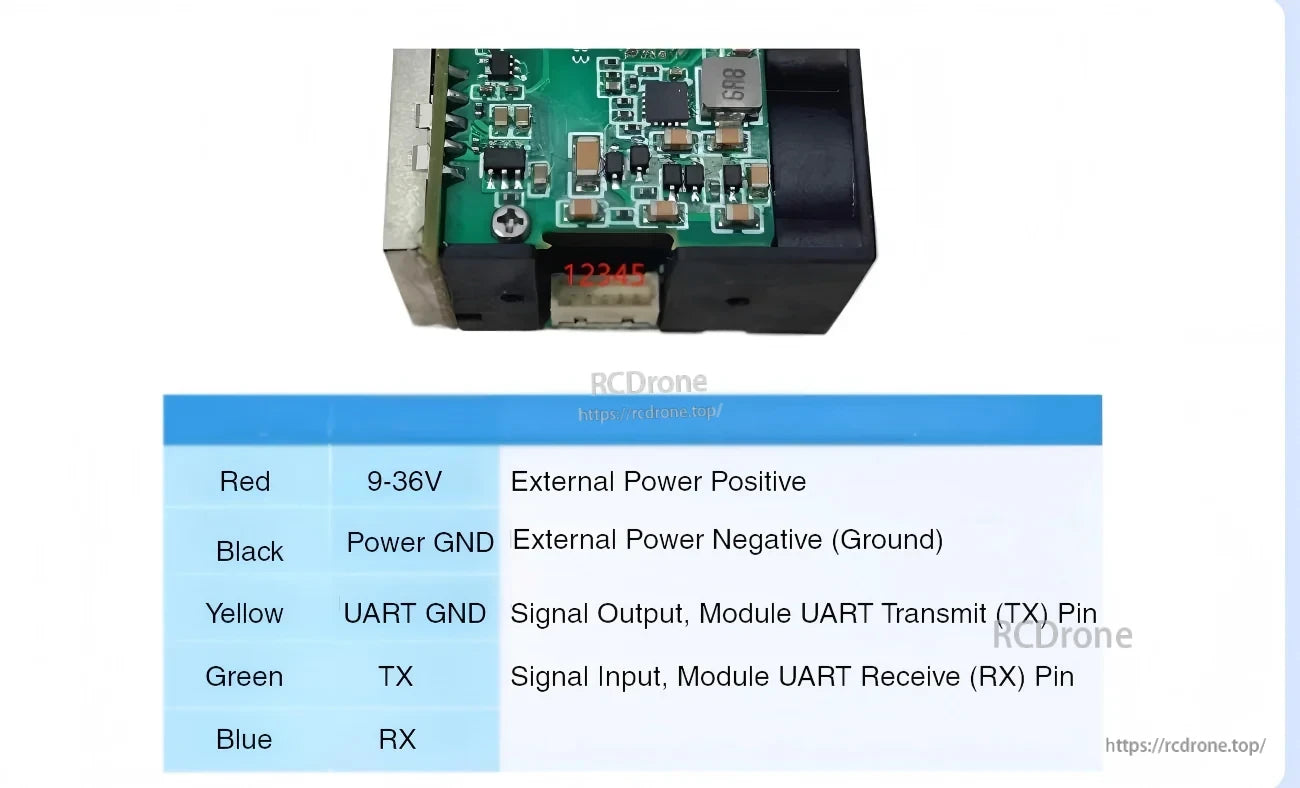

ওয়্যারিং (৫পি)
| ওয়ায়ারের রঙ | লেবেল | বিবরণ |
|---|---|---|
| লাল | ৯-৩৬ভি | বাহ্যিক পাওয়ার পজিটিভ |
| কালো | পাওয়ার জিএনডি | বাহ্যিক পাওয়ার নেগেটিভ (গ্রাউন্ড) |
| হলুদ | ইউএআরটি জিএনডি | সিগন্যাল আউটপুট, মডিউল ইউএআরটি ট্রান্সমিট (টিএক্স) পিন |
| সবুজ | টিএক্স | সিগন্যাল ইনপুট, মডিউল ইউএআরটি রিসিভ (আরএক্স) পিন |
| নীল | আরএক্স |

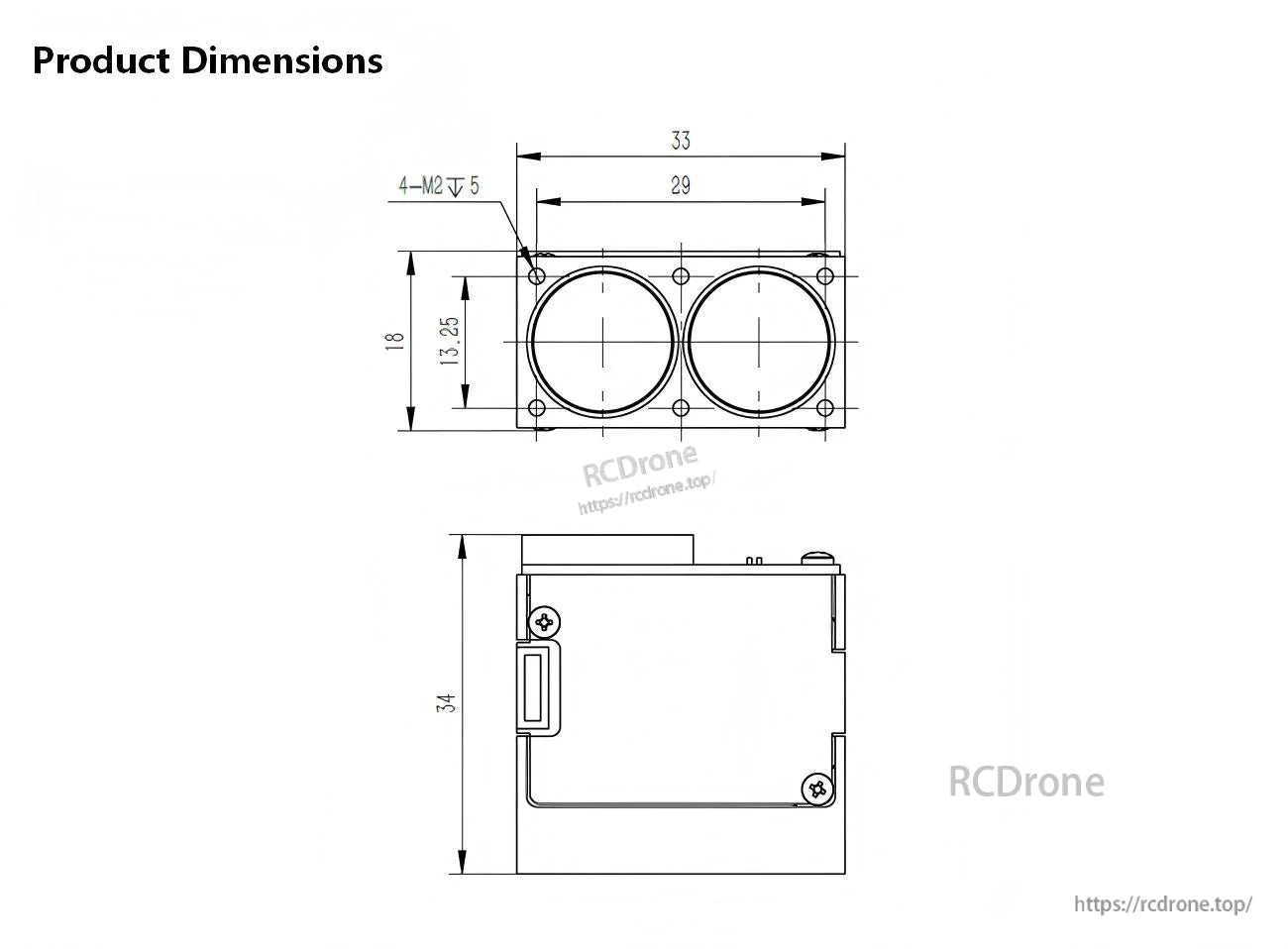

ড্রয়িং মাত্রা (উদ্ধৃতি)
- সামনের প্রস্থ: ৩৩ মিমি
- অভ্যন্তরীণ প্রস্থ: ২৯ মিমি
- সামনের উচ্চতা: ১৮ মিমি
- শরীরের উচ্চতা (পাশের দৃষ্টিতে): 34 মিমি
- চিহ্নিত মাত্রা: 13।২৫ মিমি
- মাউন্টিং: ৪-ম২ (গভীরতা ৫)
ম্যানুয়াল
ইন্টিগ্রেশন সমর্থন বা প্রি-সেল প্রশ্নের জন্য, যোগাযোগ করুন [email protected] or পরিদর্শন করুন https://rcdrone.top/ .
বিস্তারিত
ইউনশিস এসডিএফএম সিরিজ লেজার রেঞ্জিং মডিউলগুলি ইউএআরটি বা আই২সি এর মাধ্যমে সেকেন্ডারি ডেভেলপমেন্ট সমর্থন করে, মডেলগুলি ১০০ থেকে ১৫০০ মিটার পর্যন্ত ৯০% প্রতিফলনশীলতার সাথে।
ইন্ডোর বা আউটডোর ইন্টিগ্রেশনের জন্য ডিজাইন করা, মডিউলটি ৯–৩৬ ভি ডিসি তে কাজ করে এবং -২০ থেকে +৬০ °সে পরিবেশে শক্তিশালী ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধের জন্য রেট করা হয়েছে।
ওয়ায়ারিং ৯–৩৬ ভি পাওয়ার এবং ইউএআরটি সিগন্যাল সংযোগের জন্য ৫-পিন লিড ব্যবহার করে (টিএক্স/আরএক্স প্লাস সিগন্যাল গ্রাউন্ড) রোবোটিক্স এবং নিয়ন্ত্রণ সিস্টেমে ইন্টিগ্রেশনকে সহজতর করতে।
কমপ্যাক্ট ৩৩ × ৩৪ × ১৮ মিমি আবাসন চারটি এম২ মাউন্টিং পয়েন্ট সহ সেন্সরটিকে সংকীর্ণ রোবোটিক্স, ইউএভি এবং শিল্পের আবরণে ফিট করতে সহায়তা করে।
