Motor de engranajes planetarios DC 36GP-3530, 12V/24V, 8-1154 RPM

Motor de engranaje planetario compacto 36GP-3530

El Motor Jiali 36GP-3530 combina una sección de motor de corriente continua con escobillas de 31 mm de longitud con una caja de engranajes planetarios de metal. Elija operación de 12V o 24V, una de diez velocidades de salida sin carga, un eje de salida de 6 mm o 8 mm, y el paquete de accesorios para su proyecto. El motor ilustrado tiene dos terminales de potencia; no se especifica un encoder.

Elija su configuración

Seleccione el voltaje nominal de CC y la velocidad de salida sin carga, el diámetro del eje de salida y el paquete de accesorios. La velocidad real disminuye bajo carga. Los nombres de los paquetes especifican exactamente qué accesorios están incluidos.

Especificaciones

Velocidades de salida sin carga seleccionables: 8, 12, 16, 28, 43, 73, 120, 222, 429 y 1154 RPM.
Suministro: 12V CC o 24V CC según la variante seleccionada.
Eje de salida: diámetro de 6 mm o 8 mm. Se proporcionan dimensiones detalladas solo para la versión de 8 mm.
Eje estándar ilustrado de 8 mm: proyección de 25 mm, longitud plana de 15 mm y 7 mm de ancho.
El dibujo también muestra una proyección de eje de 17 mm como referencia alternativa. La longitud del eje no es una opción de venta separada; confirme antes de ordenar si es crítico.
Diámetro de la caja de engranajes: 36 mm. Diámetro del cuerpo del motor: 35 mm. Longitud de la sección del motor: 31 mm.
Longitud de la caja de engranajes L: 26.5, 32.5, 38.5 o 44.5 mm dependiendo de la relación de reducción.
Montaje frontal: cuatro orificios roscados M3, 8 mm de profundidad, en un círculo de paso de 28 mm; diámetro del saliente de localización 22 mm y altura 2.3 mm.
Peso aproximado del motor: 245–345 g dependiendo de la relación de reducción, excluyendo accesorios.
Construcción: engranajes planetarios de metal, bobinas de cobre, imanes permanentes y escobillas de carbón. Las ilustraciones de los componentes internos son representativas.

Datos de rendimiento

Figuras de eficiencia máxima / carga listadas por el proveedor para una velocidad del motor de 6000 RPM antes de la reducción. Elija según el par de carga y la velocidad; la velocidad real cambia con la carga. Todos los pesos y dimensiones son aproximados.

RPM sin carga	RPM cargado	Par cargado de 12V (kgf.cm)	Par cargado de 24V (kgf.cm)	Relación	Caja de engranajes L (mm)	Peso (g)
1154	960	0.5	0.7	5.2	26.5	245
429	350	1	1.3	14	32.5	276
222	180	2.5	3	27	32.5	276
120	96	5	6	50	38.5	315
73	58	9	10	82	38.5	315
43	35	15	18	139	38.5	315
28	22	22	25	218	44.5	345
16	12	35	40	369	44.5	345
12	10	42	45	516	44.5	345
8	6.5	50	55	721	44.5	345

suministro	Corriente sin carga	Corriente cargada listada	Poder cargado listado
12V DC	0.1 A	0.6 A	10 W
24V DC	0.07 A	0.25 A	15 W

El proveedor enumera la potencia y la corriente de forma independiente; no coinciden consistentemente con el voltaje multiplicado por la corriente. Confirme la demanda eléctrica para su aplicación en lugar de tratar la potencia listada como una clasificación de potencia de entrada verificada. Las cifras de estancamiento en las tablas de detalles son límites, no clasificaciones de operación continua.

Cableado y operación

Utilice una fuente de DC que coincida con el voltaje del motor seleccionado. No conecte el motor directamente a la corriente alterna doméstica. Invertir los cables del motor cambia la dirección de rotación; un controlador compatible puede proporcionar control de velocidad y dirección. La reducción de velocidad electrónica puede reducir el par disponible. Seleccione utilizando cifras de operación cargadas y evite la sobrecarga o la operación en estancamiento.

El tipo de enchufe de la fuente de alimentación, el rango de entrada y las clasificaciones eléctricas del controlador no están especificados en la fuente. El controlador de velocidad opcional no se describe como un controlador de posición de bucle cerrado.Confirme la compatibilidad para su instalación.

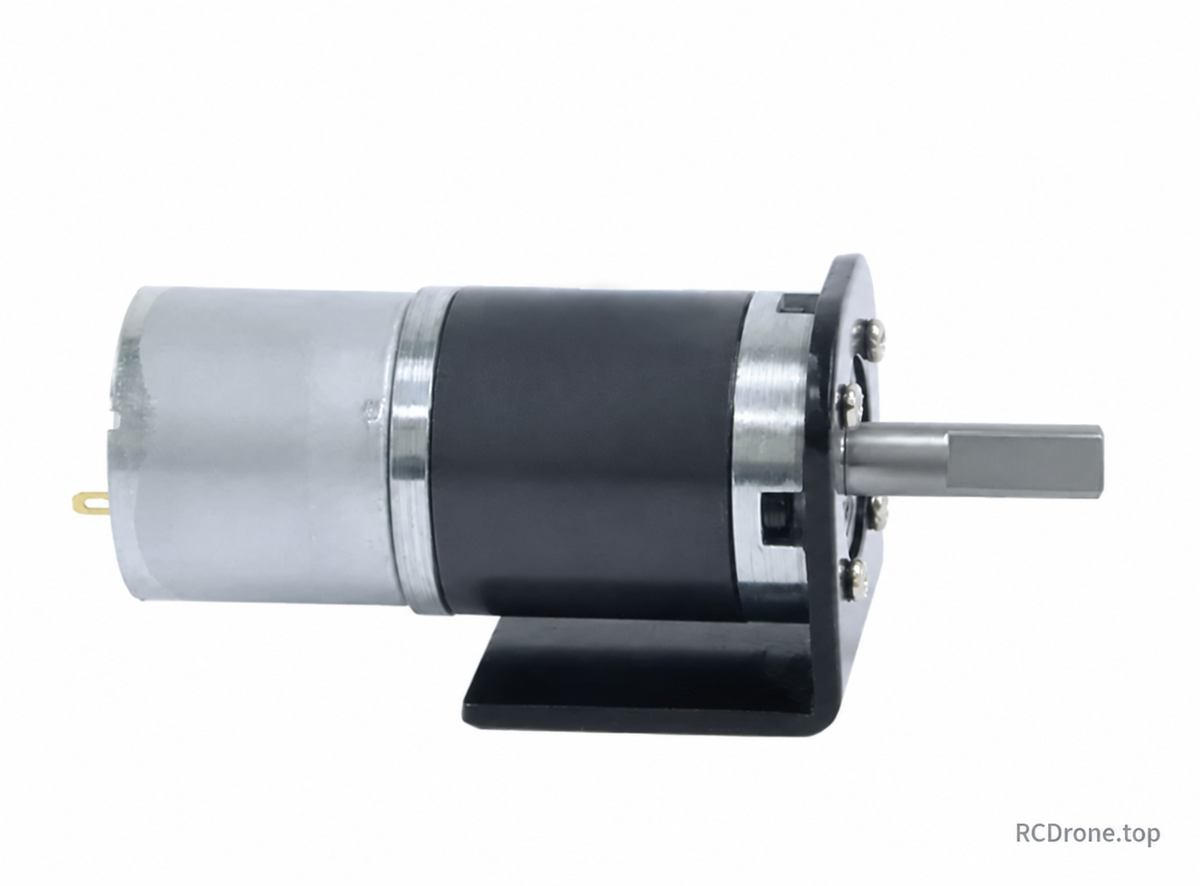

Soporte de montaje opcional

El soporte ilustrado tiene 45 mm de altura, con una longitud de base de 41.5 mm, un ancho de 40 mm y un grosor de 3 mm. Tiene un orificio central de 22.2 mm, cuatro agujeros de montaje para motor de 3.2 mm en un círculo de paso de 28 mm, y cuatro agujeros de base de 4.2 mm con un espaciado de 24.5 x 30 mm. Se incluye solo en paquetes que nombran un soporte.

Notas de operación

El proveedor indica un rango de temperatura de -10°C a 70°C, aproximadamente 55 dB de ruido operativo y uso continuo de 24 horas. Las condiciones de prueba, la carga de trabajo y los requisitos de refrigeración no están especificados. Confirme la idoneidad para operación continua bajo su carga real. No se proporciona clasificación IP ni de impermeabilidad.

Contenido del paquete

Un motor de engranaje 36GP-3530 en la configuración seleccionada, además solo del soporte, controlador de velocidad y/o fuente de alimentación nombrados en la opción de paquete seleccionada. Los accesorios que se muestran están incluidos solo cuando se enumeran en ese paquete.
