Motor de engranajes planetarios DC 36GP-36ZY, 12V/24V, 11-1538 RPM

36GP-36ZY motor de engranaje planetario DC

El Motor Jiali 36GP-36ZY combina un motor DC con escobillas con una caja de engranajes planetaria de metal para maquinaria, automatización y movimiento controlado. Esta lista es la configuración del motor 36ZY; no se especifica un encoder. Elija 12V o 24V, un eje de salida de 6 mm o 8 mm, y el paquete de accesorios requerido.

Elija su configuración

Seleccione el voltaje DC nominal y la velocidad de salida sin carga, el diámetro del eje de salida y el paquete de accesorios. La velocidad real disminuye bajo carga. Los nombres de los paquetes especifican exactamente qué accesorios están incluidos.

Aclaración de la tabla de velocidad: la lista guardada ofrece opciones de 11-1538 RPM que coinciden con la tabla de motor de 8000 RPM del proveedor. Una tabla separada está etiquetada como 6000 RPM por defecto y contiene diferentes velocidades de salida. Las opciones de venta a continuación siguen la lista guardada; la tabla de 6000 RPM es solo información de referencia. Confirme el devanado y la velocidad exacta con nosotros si es crítico para su aplicación.

Especificaciones

Modelo: Jiali Motor 36GP-36ZY.
Diámetro del motor y la caja de engranajes: 36 mm.
Longitud de la sección del motor: 62 mm; longitud de la caja de engranajes: 26.5-44.5 mm dependiendo de la relación.
Peso aproximado del motor: 405-505 g dependiendo de la relación, excluyendo accesorios.
Montaje frontal: cuatro agujeros roscados M3, 8 mm de profundidad, en un círculo de paso de 28 mm.
Saliente de localización frontal: 22 mm de diámetro, 2.3 mm de proyección.

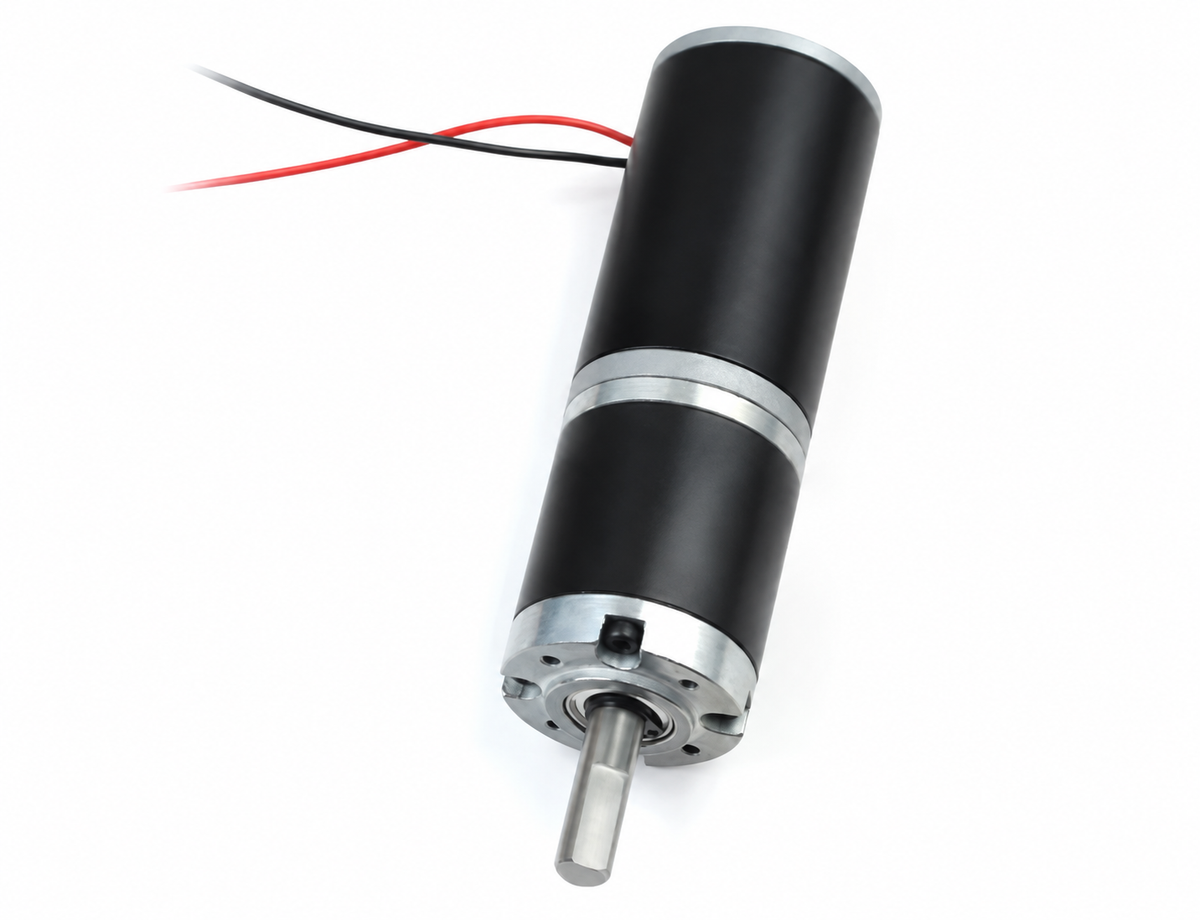

Eje estándar ilustrado de 8 mm: 25 mm de proyección, 15 mm de longitud plana, 7 mm de ancho plano.
Un eje de 8 mm de 17 mm de longitud se muestra como una referencia alternativa. La longitud del eje no es una opción seleccionable; confirme la disponibilidad antes de pedir esa versión.
La lista guardada también ofrece un eje de 6 mm, pero no se proporcionan sus dimensiones detalladas de longitud y plano.
Cifras listadas por el proveedor de 12V: sin carga 0.35A, cargado 1.2A, potencia 20W.
Figuras del proveedor de 24V: sin carga 0.25A, con carga 0.5A, potencia 25W.

Nota de datos eléctricos: los valores de potencia y corriente listados por el proveedor no coinciden con el voltaje multiplicado por la corriente. Se reproducen como valores de origen, no como calificaciones verificadas de forma independiente; confirme los requisitos eléctricos antes de seleccionar una fuente.

Rendimiento que coincide con las opciones de velocidad listadas

Referencia de motor de 8000 RPM; cifras de máxima eficiencia / carga del proveedor.

RPM sin carga	RPM con carga	Par 12V (kgf.cm)	Par 24V (kgf.cm)	Relación	Caja de engranajes L (mm)	Peso (g)
1538	1200	1.5	1.5	5.2	26.5	405
571	450	5	5	14	32.5	435
296	240	9	10	27	32.5	435
160	130	20	20	50	38.5	470
98	80	35	35	82	38.5	470
58	45	55	55	139	38.5	470
37	30	65	70	218	44.5	505
22	18	80	85	369	44.5	505
16	12	90	90	516	44.5	505
11	9	100	100	721	44.5	505

referencia de motor de 6000 RPM

Referencia de proveedor separada; no un conjunto adicional de opciones de venta. La fuente proporciona las mismas cifras mecánicas para 12V y 24V en esta tabla.

RPM sin carga	RPM cargado	Par (kgf.cm)	Relación	Caja de engranajes L (mm)	Peso (g)
1154	816	1.3	5.2	26.5	405
429	308	4.3	14	32.5	435
222	166	7.7	27	32.5	435
120	90	17	50	38.5	470
73	55	29.8	82	38.5	470
43	30	46.8	139	38.5	470
28	21	55.3	218	44.5	505
16	12	68	369	44.5	505
12	8	76.5	516	44.5	505
8	6	85	721	44.5	505

Cableado y operación

Utilice una fuente de DC que coincida con el voltaje del motor seleccionado. No conecte el motor directamente a la corriente alterna doméstica.Invertir los cables del motor cambia la dirección de rotación; un controlador compatible puede proporcionar control de velocidad y dirección. La reducción de velocidad electrónica puede reducir el par disponible. Seleccione utilizando cifras operativas cargadas y evite la sobrecarga o el funcionamiento en vacío.

El tipo de enchufe de alimentación, el rango de entrada y las calificaciones eléctricas del controlador no están especificados en la fuente. El controlador de velocidad opcional no se describe como un controlador de posición de bucle cerrado. Confirme la compatibilidad para su instalación.

Contenido del paquete

Un motor de engranaje 36GP-36ZY en la configuración seleccionada, además solo del soporte, controlador de velocidad y/o fuente de alimentación nombrados en la opción de paquete seleccionada. Los accesorios que se muestran están incluidos solo cuando se enumeran en ese paquete.
