Módulo telémetro láser personalizado Nohawk, 600–1600 m, Clase 1 LD, 3.3V, ±1 m de precisión, UART 9600, serie MINI/LRF

Resumen

La serie de módulos de telémetro láser Nohawk proporciona medición de distancia láser LD de Clase 1 (<1mW) compacta y alimentada por batería para aplicaciones integradas. Estos módulos ofrecen una resolución de rango de 0.1 m y una precisión de medición de ±1 m con un suministro de 3.3V±500mV y comunicación UART 9600. Las opciones de modelo cubren rangos de 3 a 1600 m y soportan la personalización de ópticas, electrónica, software y carcasa. El módulo necesita ser conectado al programa; después de recibir el módulo, por favor contáctenos para obtener el programa y el protocolo de comunicación.

Características Clave

Rendimiento

• Resolución de rango: 0.1 m
• Precisión de medición: ±1 m
• Rangos por modelo: de 3 m hasta 1600 m

Eléctrico

• Fuente de alimentación: 3.3V±500mV
• Consumo de energía: <160 mW; consumo de energía estático: 120 mW
• Tasa de baudios UART: 9600
• Fuente de energía/tipo: Alimentado por batería; batería incluida

Laser y Seguridad

• Tipo de láser: LD
• Nivel de peligro del láser: Clase 1 (<1mW)
• Químico de alta preocupación: Ninguno

Cumplimiento

• Certificación: CE, FCC, RoHS, WEEE

Personalización y Soporte

• Tamaño: personalizable
• Opciones de personalización: longitud de onda (visible o no), rango, precisión, frecuencia, tipo de comunicación, resistencia a la temperatura, consumo de energía, tamaño
• Módulo: personalización de apariencia/óptica/electrónica; soporte para depuración de software y hardware; servicio de orientación para instalación; garantía de un año
• Medidor de distancia: personalización de solución óptica, personalización de modo funcional, personalización de empaquetado de moldes, soporte de marketing

Especificaciones

General

Opciones de modelo

Aplicaciones

• Binoculares, visión nocturna, imágenes térmicas, miras
• Dispositivos portátiles de consumo como iluminación láser
• Ajuste de altitud para DRO, evitación de obstáculos para robots y vehículos
• Monitoreo del flujo de tráfico en estacionamientos y carreteras
• Monitoreo del flujo de personas en centros comerciales y lugares públicos
• Cámaras de tráfico e identificación y activación de alarmas de seguridad
• Margen de almacenamiento, detección de peatones, uso industrial
• Proyectos corporativos

Detalles

MINI 4, MINI 5, MINI 2, LRF-2571-L, MINI 9 y LWNV7 ofrecen mediciones de distancia precisas con dimensiones y diseños ópticos únicos adaptados para diversas aplicaciones de medición de distancia.

La serie Nohawk Mini LRF ofrece láseres de 905 nm o 900–908 nm, rango de 3–1600 m, <70g de peso, tamaño compacto, ≤200 mW de potencia, ±1 m de precisión, resolución de 0.1 m, 3.3V±500mV de operación y control del conjunto de instrucciones.

MINI4 es un módulo de medición láser de alta precisión y estabilidad, con software de prueba para PC para pruebas rápidas. Sus componentes ópticos cumplen con los estándares IP67. El conjunto de instrucciones y los protocolos de comunicación soportan el desarrollo secundario, lo que permite una integración del sistema sin problemas. Mide 30.30 mm de altura, 24.00 mm de ancho, 49.65 mm de longitud, con una altura total de 35.57 mm, e incluye cuatro postes de tornillo de 1.4 mm de diámetro. El módulo contiene una placa de circuito, una carcasa de lente y cableado para una conectividad confiable. Diseñado para durabilidad y facilidad de uso, es adecuado para aplicaciones exigentes que requieren mediciones de distancia precisas y una configuración eficiente.

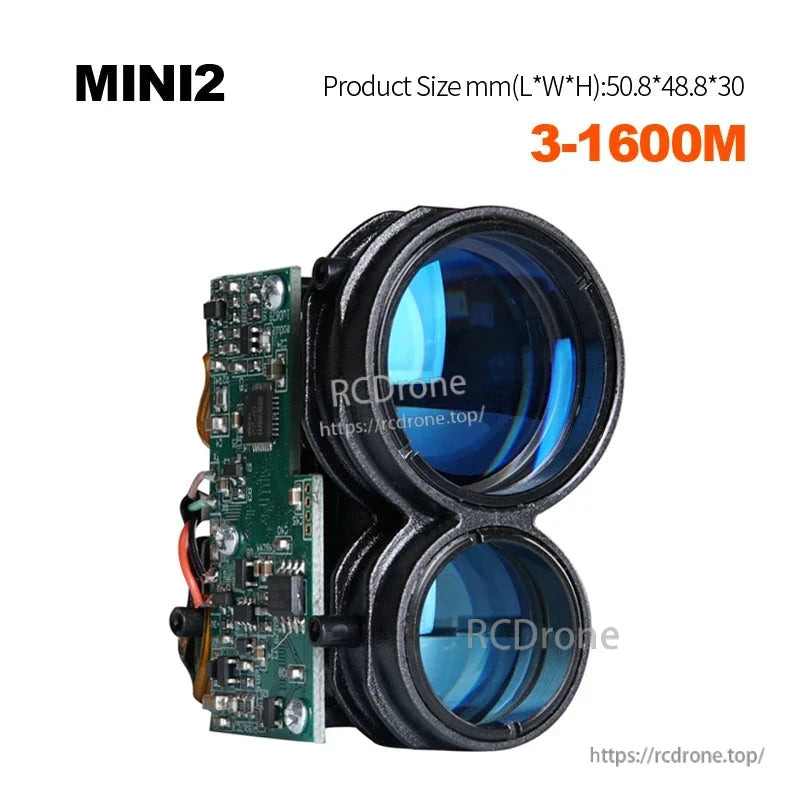

Los módulos de medición pequeños MINI5 y MINI2 cuentan con interfaz TTL, carcasa de metal, alta precisión, clasificación IP67 y diseño compacto. Incluye dimensiones de instalación y notas para la integración.

El LRF-2571-L es un módulo de medición compacto con un receptor de apertura de 25 mm y un láser semiconductor de 905 nm, que mide 71 mm de longitud. Logra un alcance máximo de 2 km. Las dimensiones externas son 61.6 mm (An) × 72.8 mm (Al) × 32.6 mm (Fo). El montaje utiliza tres tornillos M2.5 espaciados a 3.57 mm de distancia, con una altura de 3.7 mm desde la base hasta el poste del tornillo, y cuatro orificios roscados M3 para una instalación segura. Las especificaciones detalladas aseguran una fácil integración en diversos sistemas.
