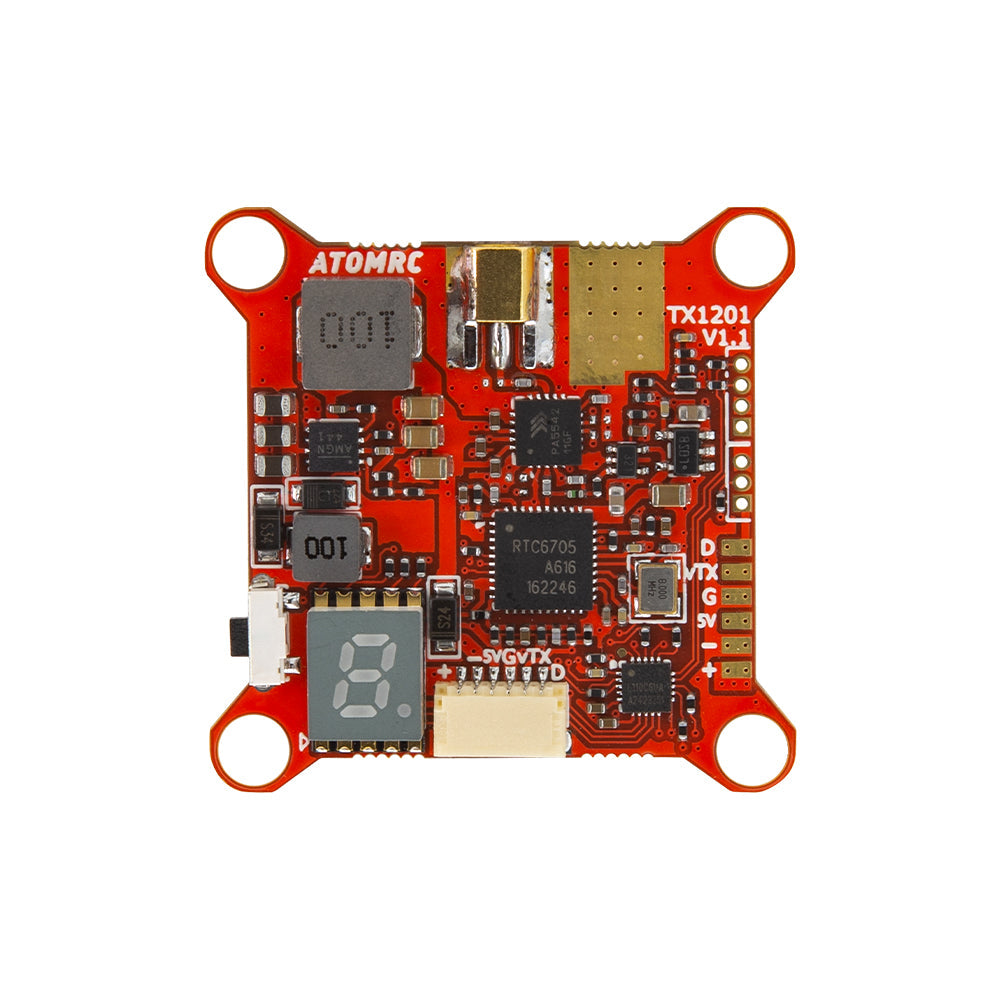

• ATOMRC TX1201 5.8G 1.2W VTX top view PCB with USB port, 7-segment display and power/IO pads

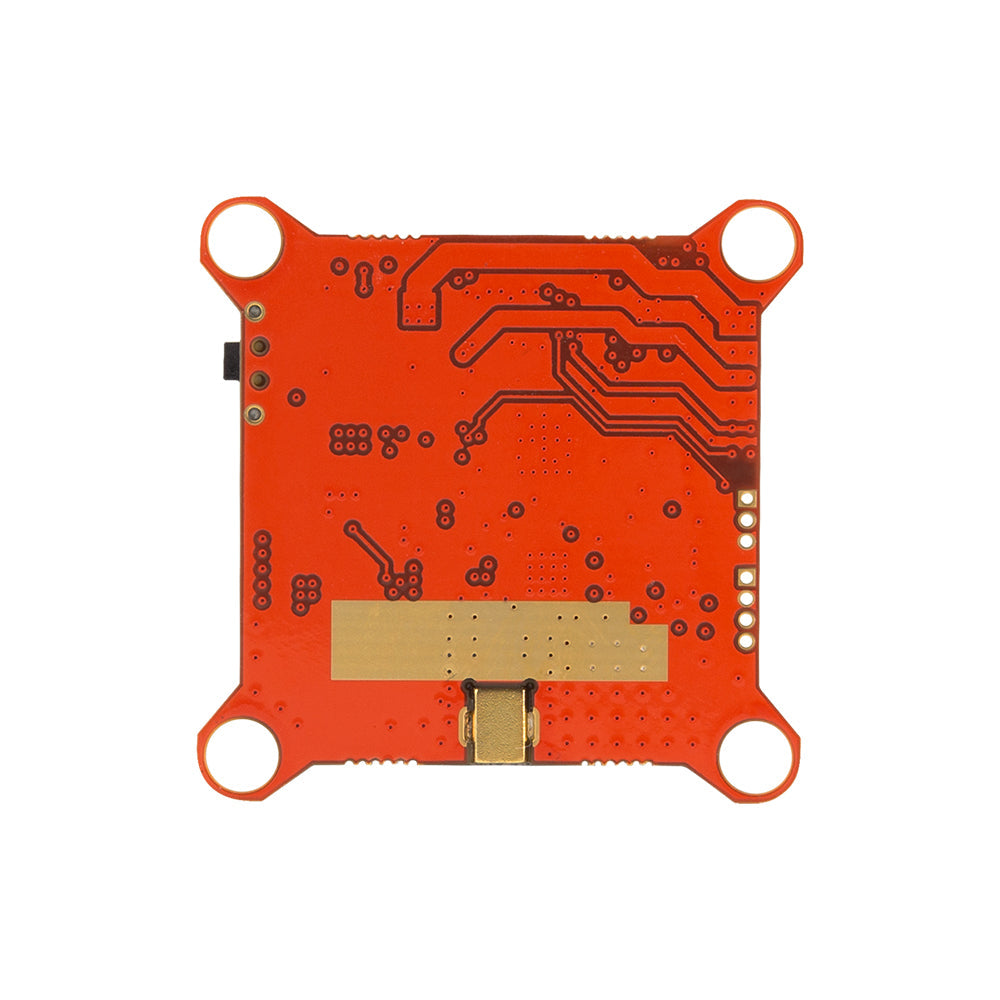

  • TX1201 VTX backside PCB view showing solder traces, mounting holes and bottom antenna pad area

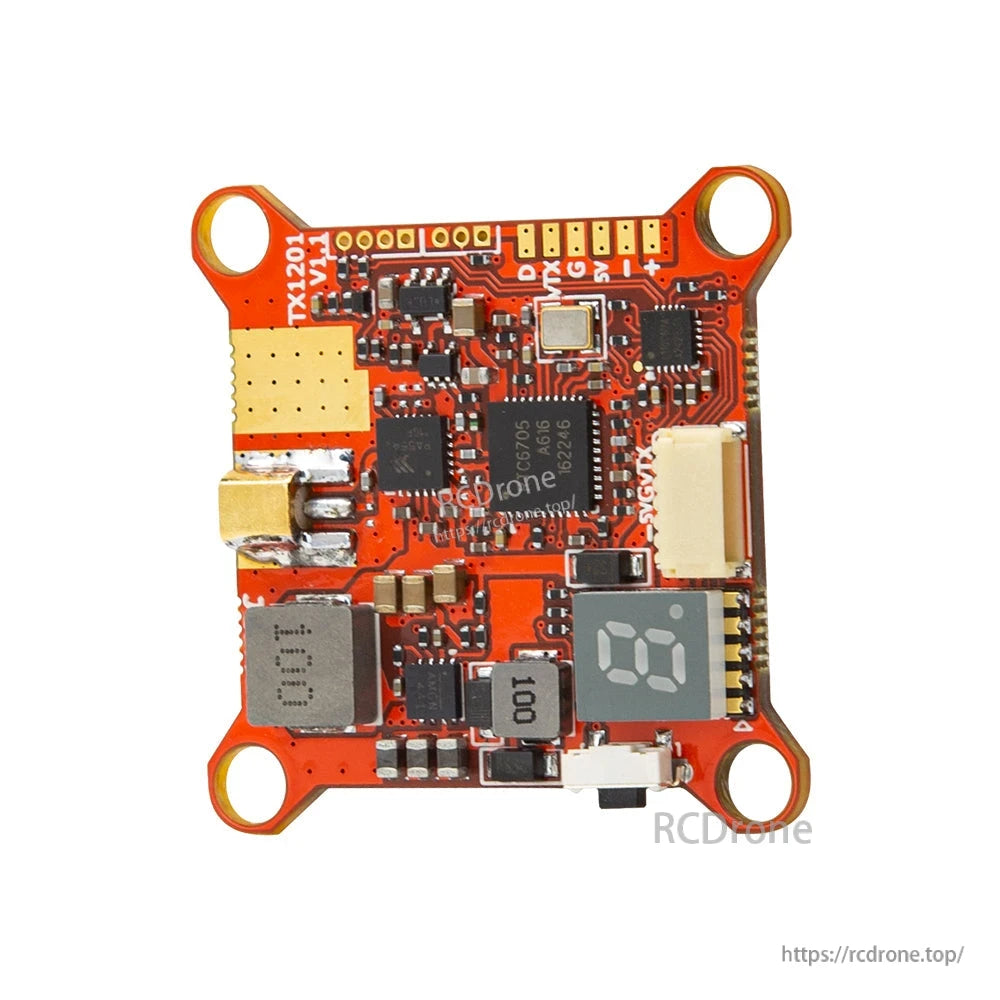

  • ATOMRC TX1201 5.8G 1.2W VTX board close-up showing solder pads, RF section and connector layout

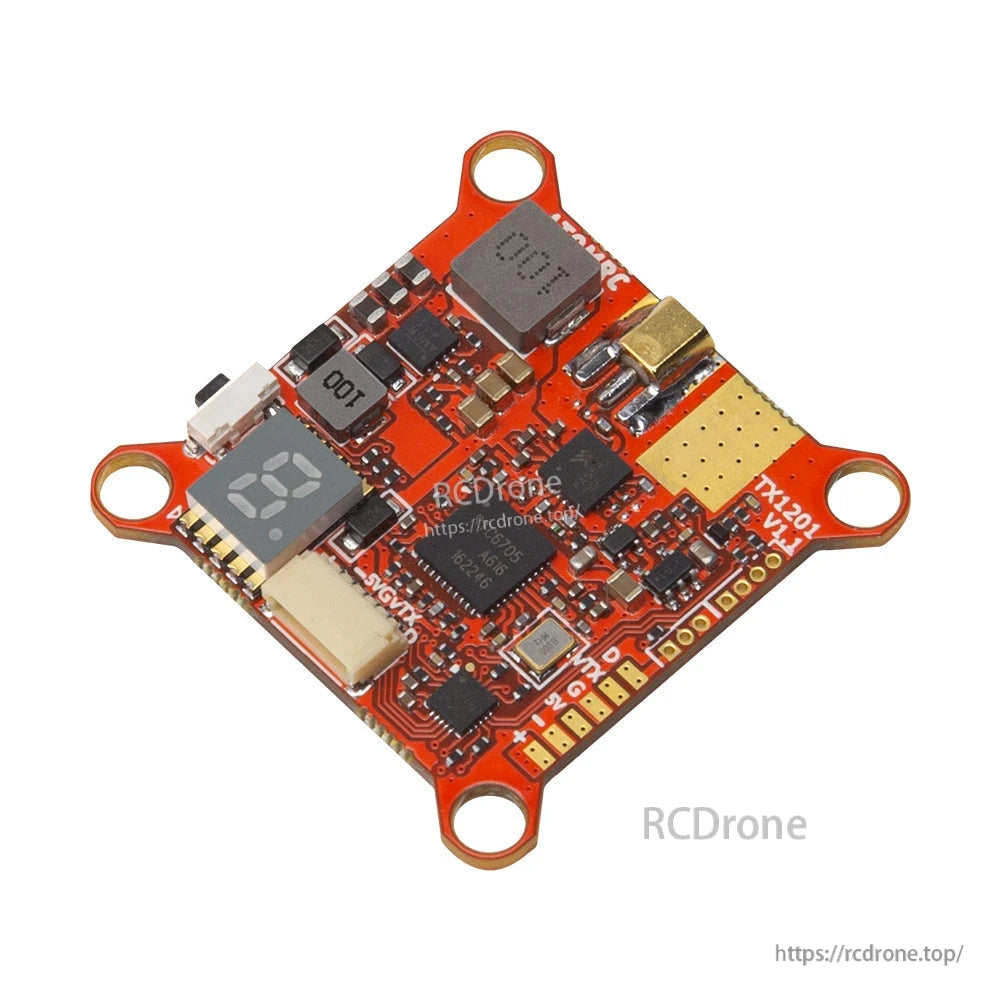

  • Angled perspective of TX1201 video transmitter board showing USB port, display and component height
1 4

ATOMRC TX1201 5.8G 1.2W VTX 200/800/1200mW, Entrada 7-26V, Pantalla LED, Banda L/X, 30.5*30.5

ATOMRC TX1201 5.8G 1.2W VTX 200/800/1200mW, Entrada 7-26V, Pantalla LED, Banda L/X, 30.5*30.5

ATOMRC

$68.00 USD
$68.00 USD
Oferta Agotado
Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Ver todos los detalles

Descripción

El ATOMRC TX1201 VTX es un transmisor de video FPV (VTX) de 5.8G / 1.2W con soporte para 56 canales de frecuencia, incluyendo L Band (Banda Baja) y X Band. Cuenta con una pantalla de segmentos LED para una rápida verificación del estado y soporta control por botón o control IRC para cambios rápidos de canal y potencia.

Características Clave

  • Soporta L Band y X Band (5G Hz) con 56 canales de frecuencia
  • Salida de potencia ajustable: 200mW / 800mW / 1200mW
  • Amplio rango de voltaje de entrada: 7~26V
  • Pantalla de segmentos LED para una rápida verificación del estado
  • Modos de control por botón / IRC (seleccione un modo)
  • Diseño de un solo lado para una rápida disipación del calor
  • Protección contra sobrecalentamiento
  • Filtro incorporado para reducir la interferencia de entrada del ESC (filtro mejorado)

Para asistencia con la instalación o configuración, contacte support@rcdrone.top or visite https://rcdrone.top/.

Especificaciones

Producto ATOMRC TX1201 VTX
Potencia 200mW / 800mW / 1200mW
Tensión de entrada 7~26V
Frecuencia 56
Orificios de montaje 30.5*30.5 M3
Peso 5±0.2g
Tamaño 35.9*35.9mm

Tabla de Frecuencias (56 canales)

La banda L y la banda X se añaden a 40 frecuencias regulares.

Band CH1 CH2 CH3 CH4 CH5 CH6 CH7 CH8
A 5865 5845 5825 5805 5785 5765 5745 5725
B 5733 5752 5771 5790 5809 5828 5847 5866
E 5705 5685 5665 5645 5885 5905 5925 5945
F 5740 5760 5780 5800 5820 5840 5860 5880
R 56585695 5732 5769 5806 5843 5880 5917
L 5362 5399 5436 5473 5510 5547 5584 5621
X 4990 5020 5050 5080 5110 5140 5170 5200

Cableado / Control

Comportamiento de la pantalla de segmento LED

  • Modo de Botón: La pantalla de segmento LED muestra BANDA / CH / Potencia
  • Modo IRC: La pantalla de segmento LED muestra Frecuencia / Potencia

Nota

Solo se puede usar un modo a la vez: Modo de botón o Modo IRC.Si se utiliza el modo Botón, el protocolo IRC debe desactivarse en BF. En el modo Botón, el segmento LED muestra BAND/CH y potencia en secuencia; en el modo IRC, muestra frecuencia y potencia.

Pasos de configuración del botón

  • Paso 1: Mantenga presionado el botón durante 3 segundos para entrar en el modo de configuración de BAND.
  • Paso 2: En el modo de configuración de BAND, presione brevemente el botón para cambiar BAND; mantenga presionado el botón durante 3 segundos para entrar en el modo de configuración de CH.
  • Paso 3: En el modo de configuración de CH, presione brevemente el botón para cambiar CH; mantenga presionado el botón durante 3 segundos para entrar en el modo de configuración de Potencia.
  • Paso 4: En el modo de configuración de Potencia, presione brevemente para ajustar la potencia; mantenga presionado durante 3 segundos para guardar.

Etiquetas de los pines mostradas

  • VCC, GND
  • 5V, GND
  • VID, VTX
  • IRC

Qué incluye

  • Placa VTX ATOMRC TX1201
  • Cable pigtail RF (conector de panel + conector en ángulo recto)
  • Hardware: tuerca y arandela
  • Arnés de cables

Detalles

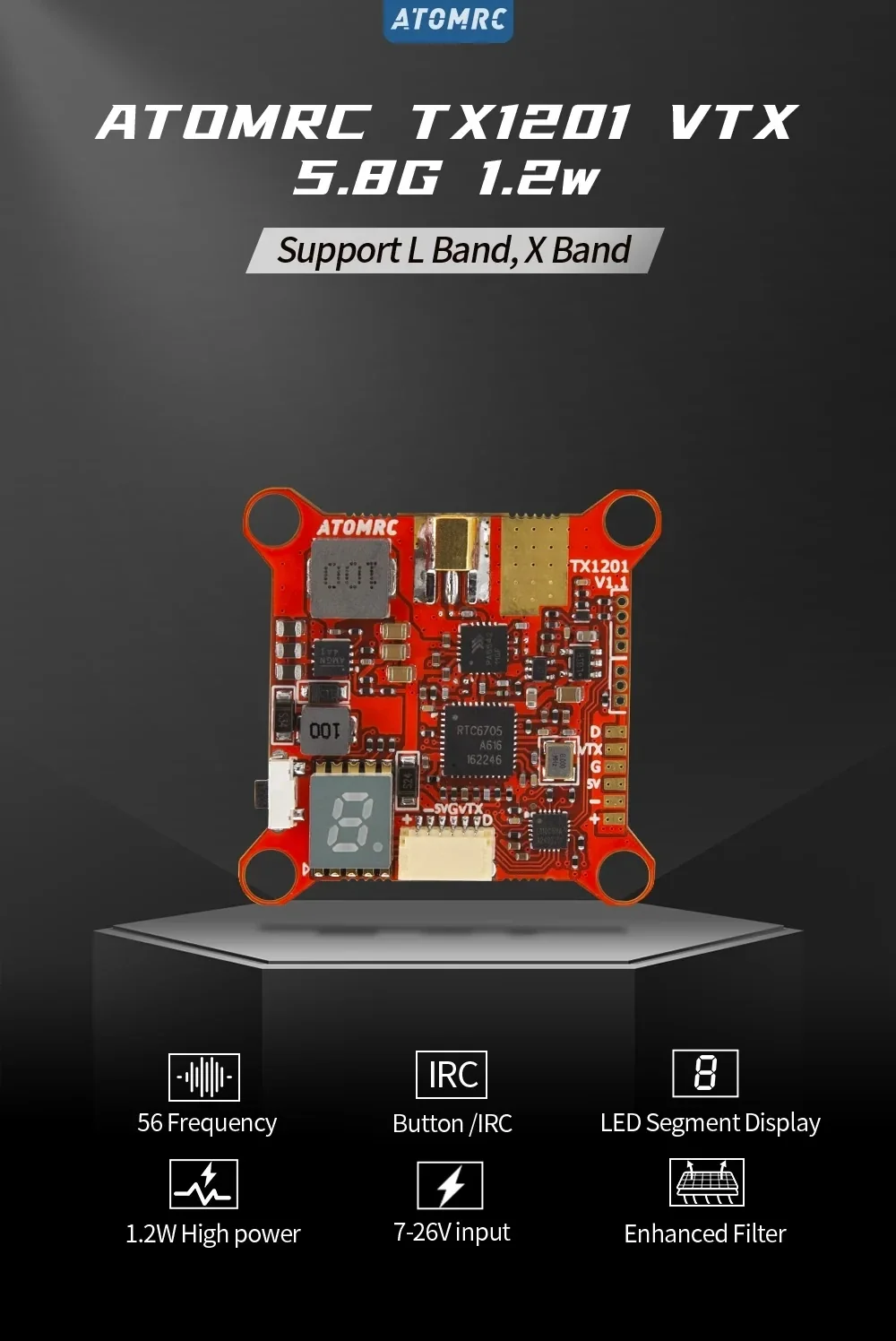

ATOMRC TX1201 5.8G 1.2W VTX overview, 56-channel FPV video transmitter with LED display and 7–26V input

ATOMRC TX1201 es un VTX FPV de 5.8GHz con 56 canales (incluyendo bandas L y X), pantalla de estado de segmentos LED y entrada de 7–26V.

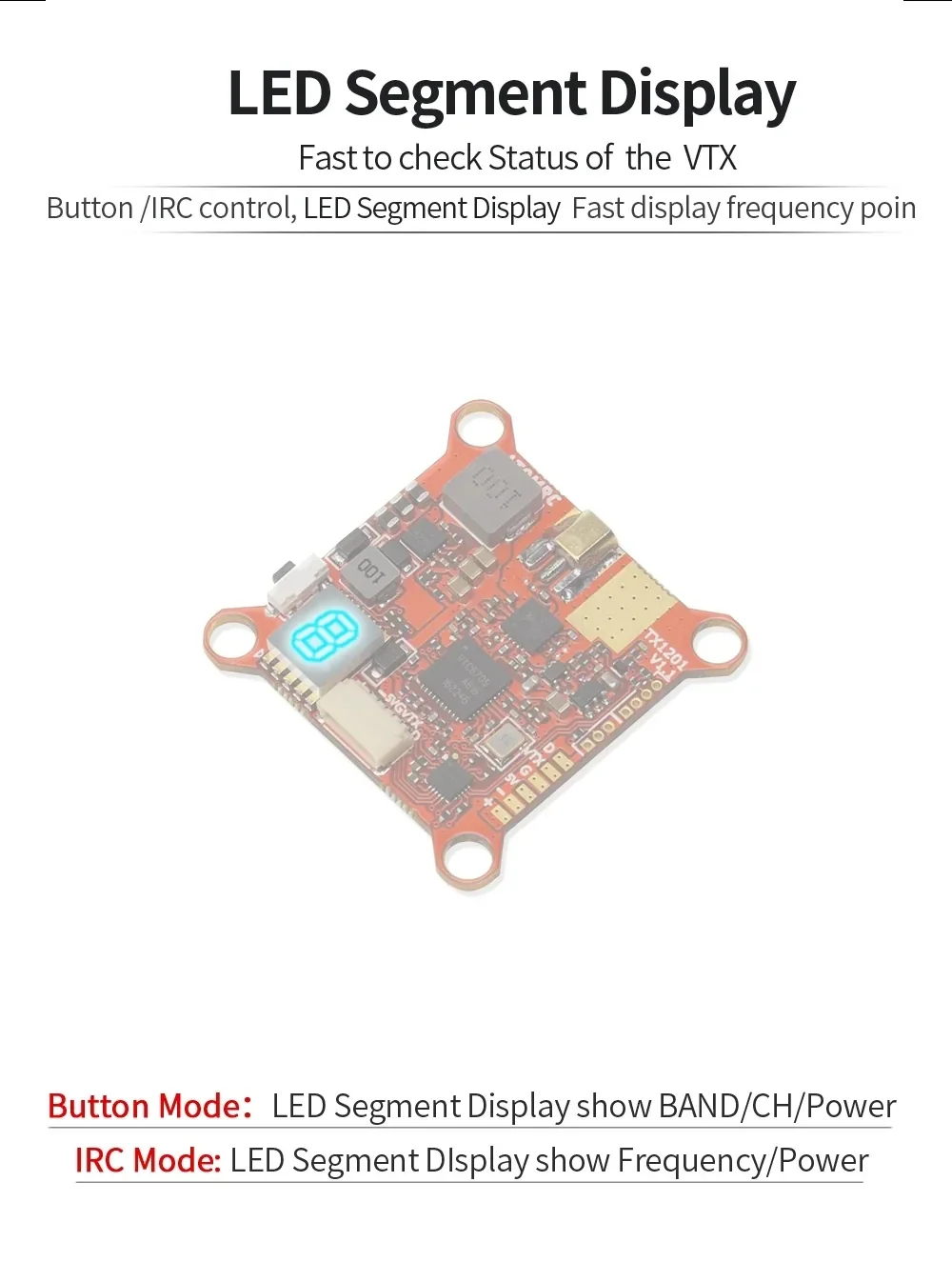

Close-up of ATOMRC TX1201 VTX board highlighting the LED segment display for band, channel, and power readout

La pantalla de segmentos LED a bordo permite confirmar rápidamente tu banda/canal y configuración de potencia en el campo.

Single-sided ATOMRC TX1201 circuit board design graphic emphasizing faster heat dissipation and overheat protection

El diseño de un solo lado ayuda con la disipación de calor, respaldado por protección contra sobrecalentamiento y un filtro de entrada mejorado para el ruido del ESC.

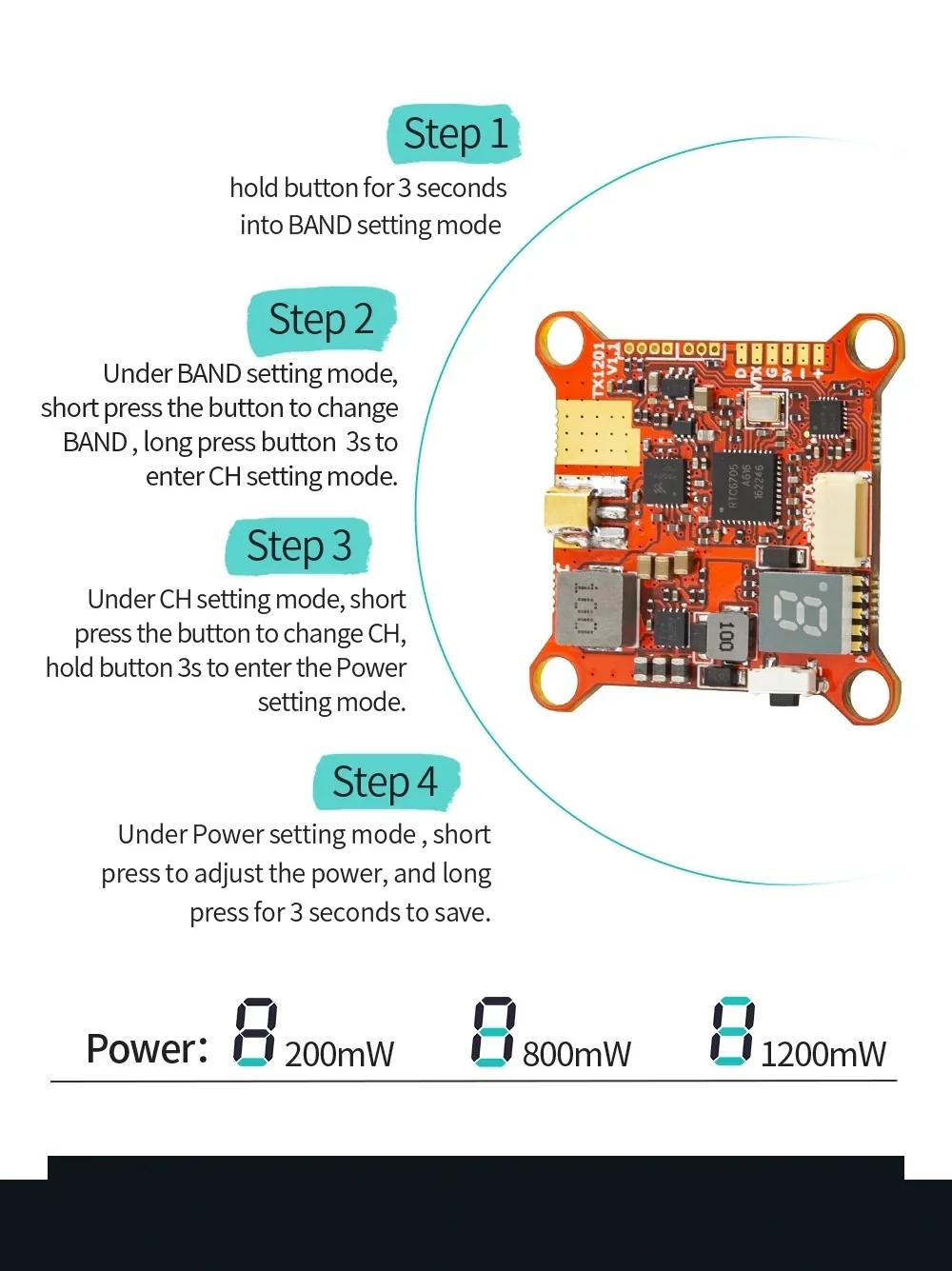

Button control steps for setting band, channel, and power on the TX1201 VTX (200mW, 800mW, 1200mW)

Cambia bandas, canales y potencia de salida utilizando el botón a bordo con pasos simples de mantener/pulsar.

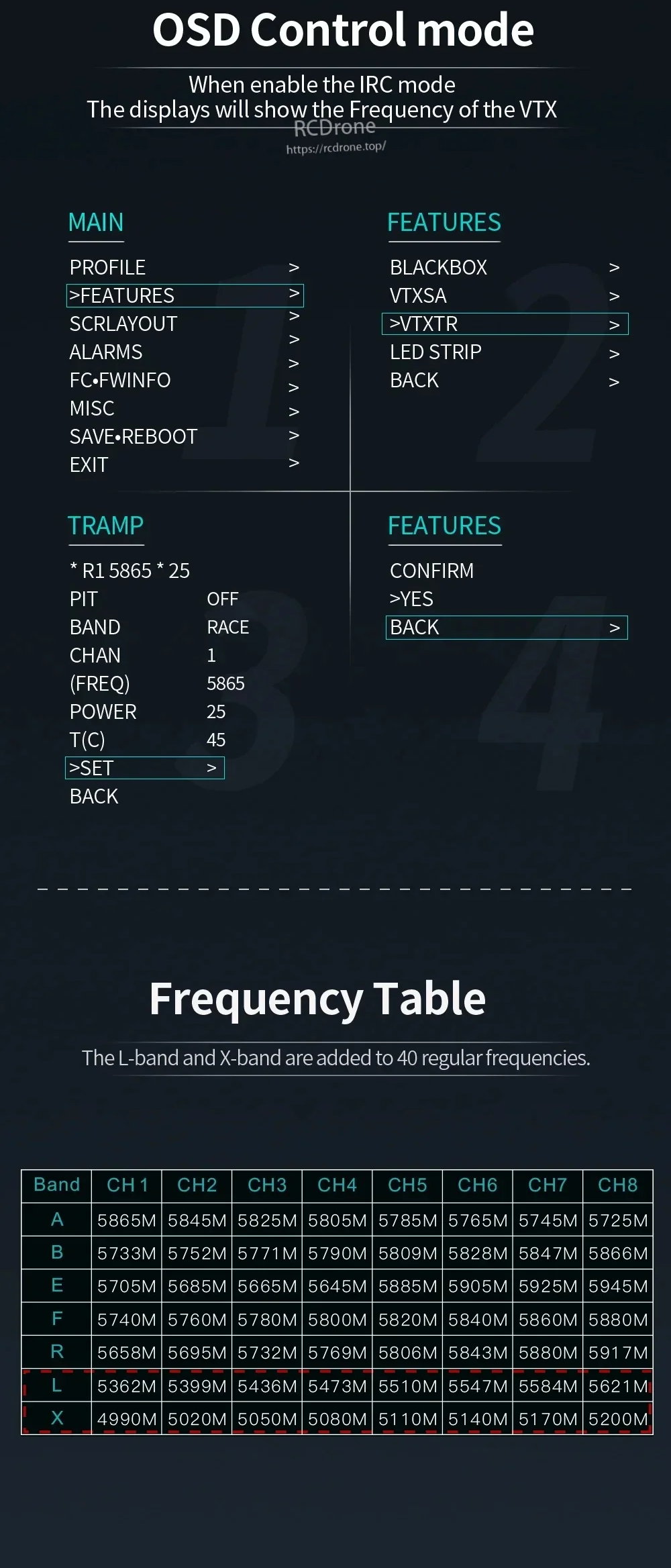

OSD/IRC control menu and 56-channel frequency table including added L-band and X-band frequencies

El control IRC/OSD admite cambios rápidos de frecuencia y potencia, con opciones de banda L y banda X en la tabla de 56 canales.

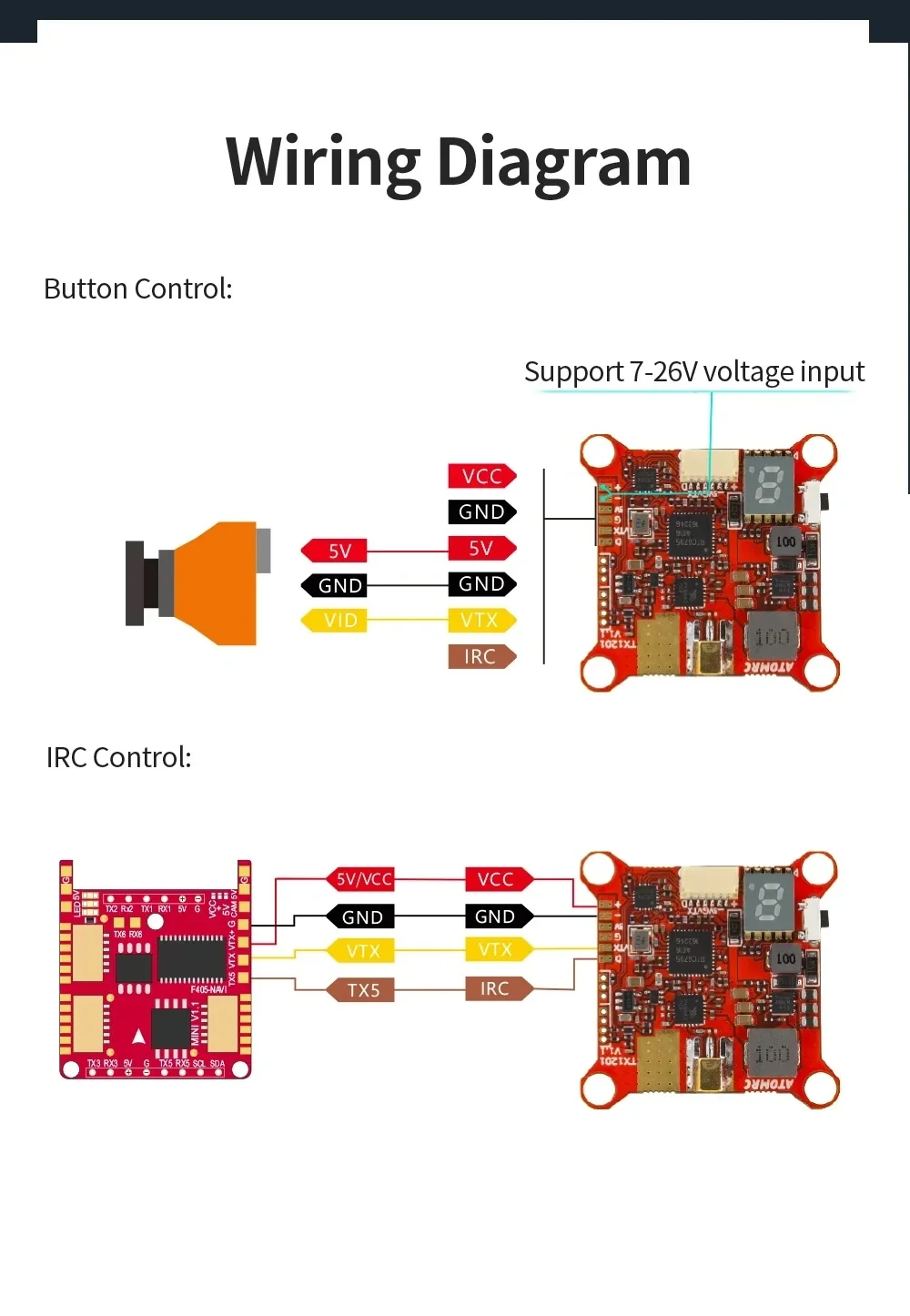

TX1201 VTX wiring diagram for button control and IRC control, with pad labels VCC, GND, 5V, VID, VTX, IRC

Conecte los pads para el control por botón o el control IRC; solo se debe utilizar un modo de control a la vez.

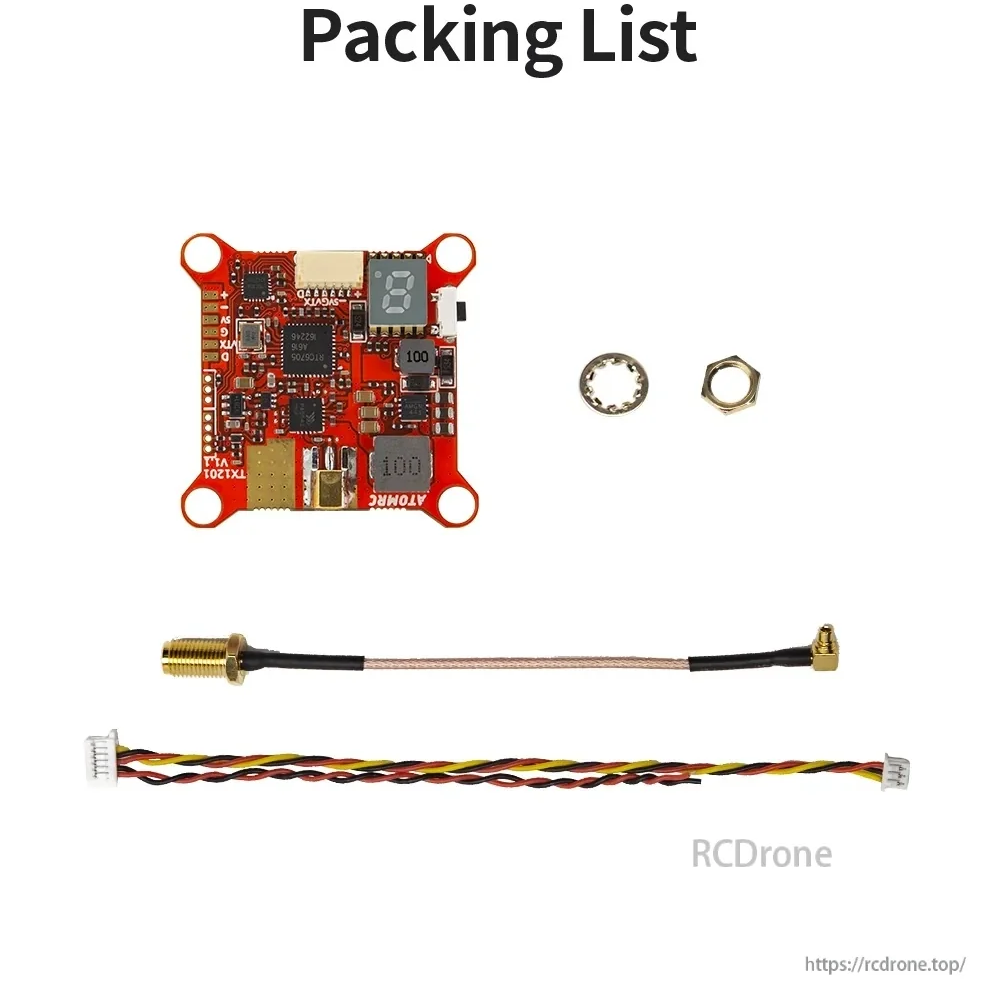

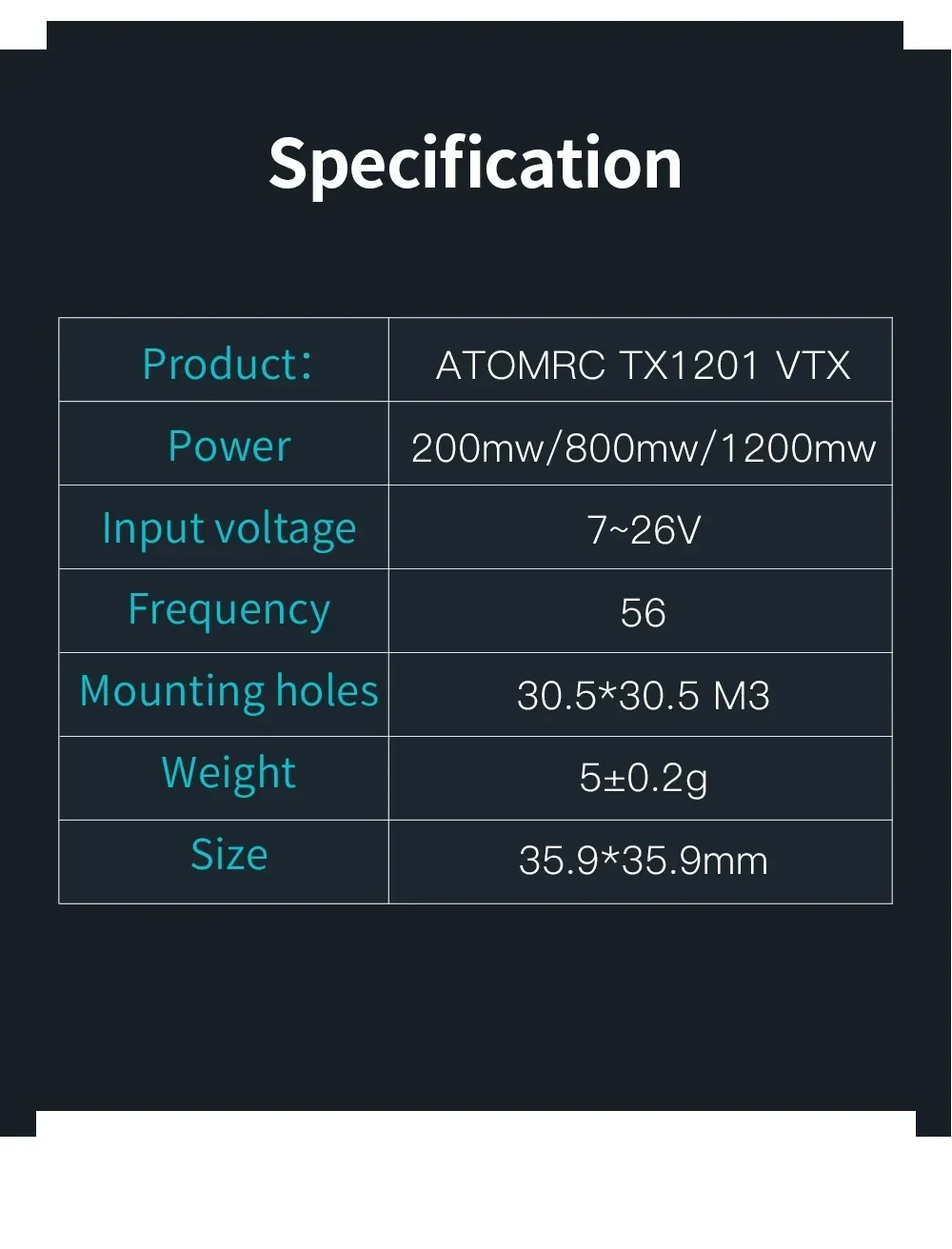

ATOMRC TX1201 VTX specification table with 200/800/1200mW power, 7–26V input, 30.5×30.5 M3 mountingPacking list with TX1201 VTX board, RF pigtail cable, wire harness, and mounting hardware (nut and washer)

Incluye la placa VTX más el pigtail RF, arnés de cables y hardware de montaje para la instalación.
