Módulo de posicionamiento GNSS serie Beitian BR (BR-250/BR-280/BR-357/BR-881/BR-289) TTL/USB para navegación
Módulo de posicionamiento GNSS serie Beitian BR (BR-250/BR-280/BR-357/BR-881/BR-289) TTL/USB para navegación
Beitian
Precio habitual
$98.06 USD
Precio habitual
Precio de oferta
$98.06 USD
Precio unitario
por
Impuestos incluidos.
Los gastos de envío se calculan en la pantalla de pago.
No se pudo cargar la disponibilidad de retiro
Descripción
El módulo de posicionamiento GNSS Beitian BR Series es una familia de receptores compactos de múltiples constelaciones con salida UART (TTL), salida USB opcional en modelos seleccionados y salida de temporización 1PPS. Esta lista ofrece múltiples opciones de modelos Beitian BR/BRD (seleccione la variante de modelo requerida al realizar el pedido).
Opciones de Modelo (Shopify)

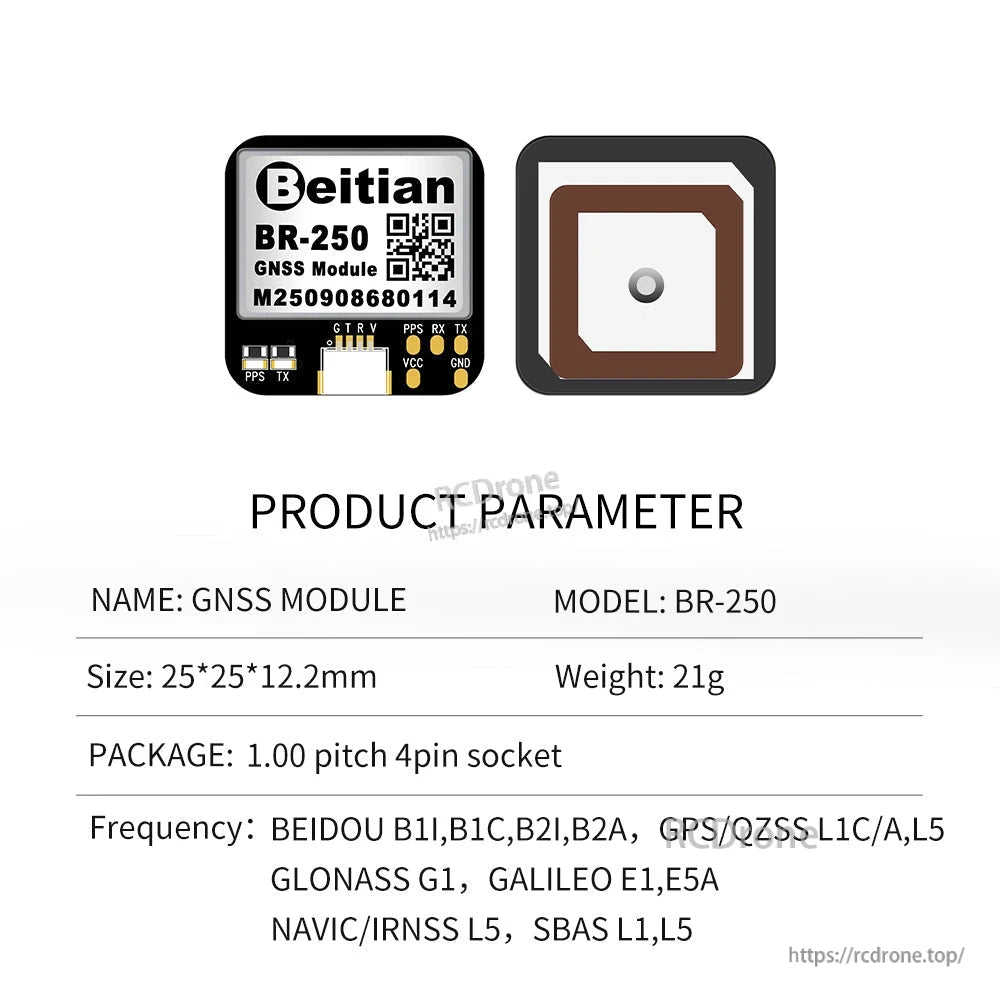

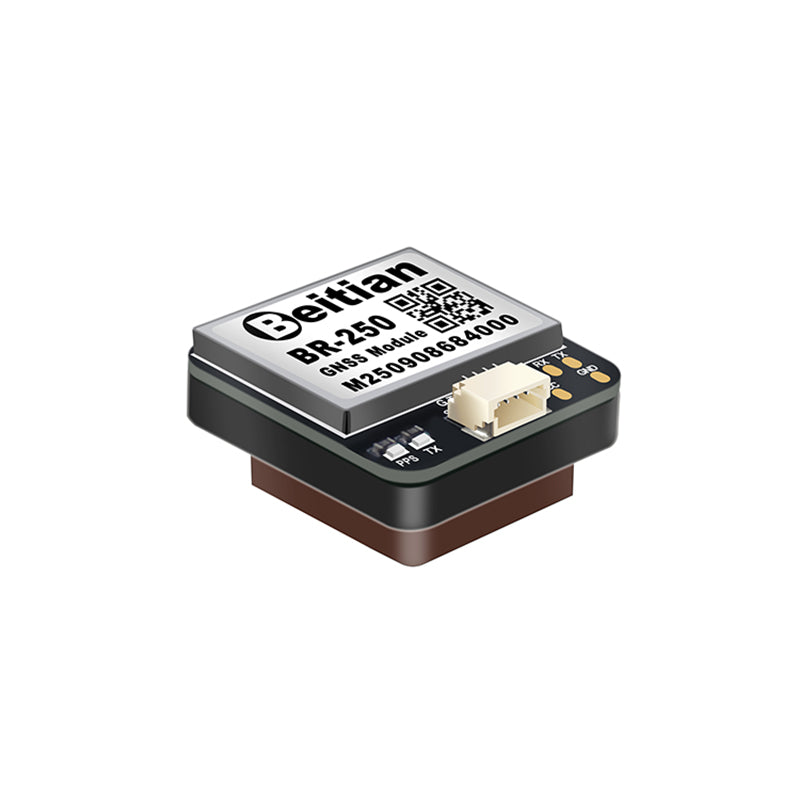

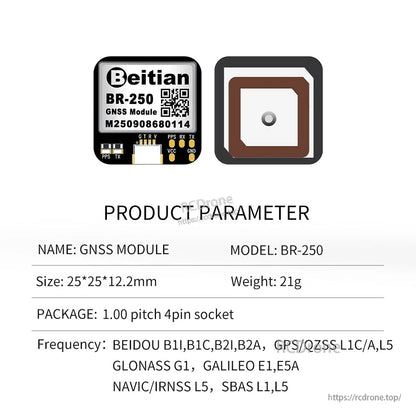

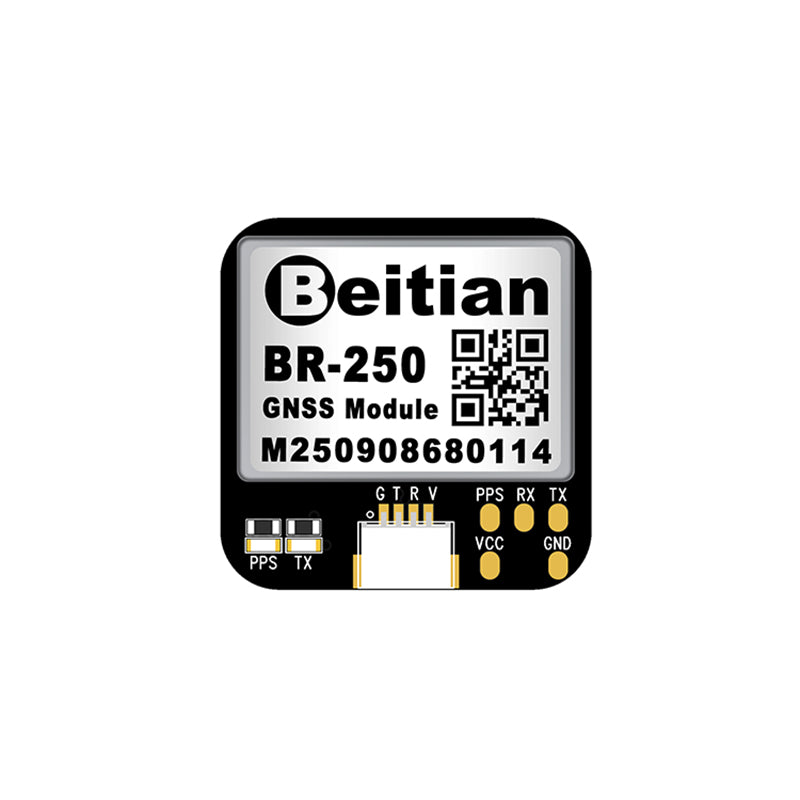

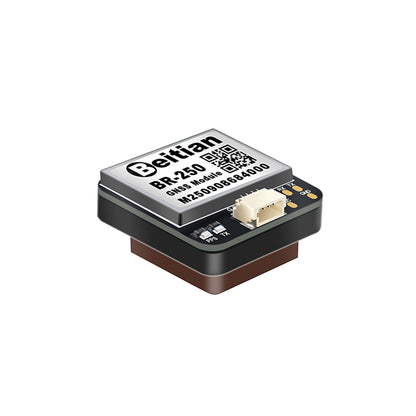

- BR-250

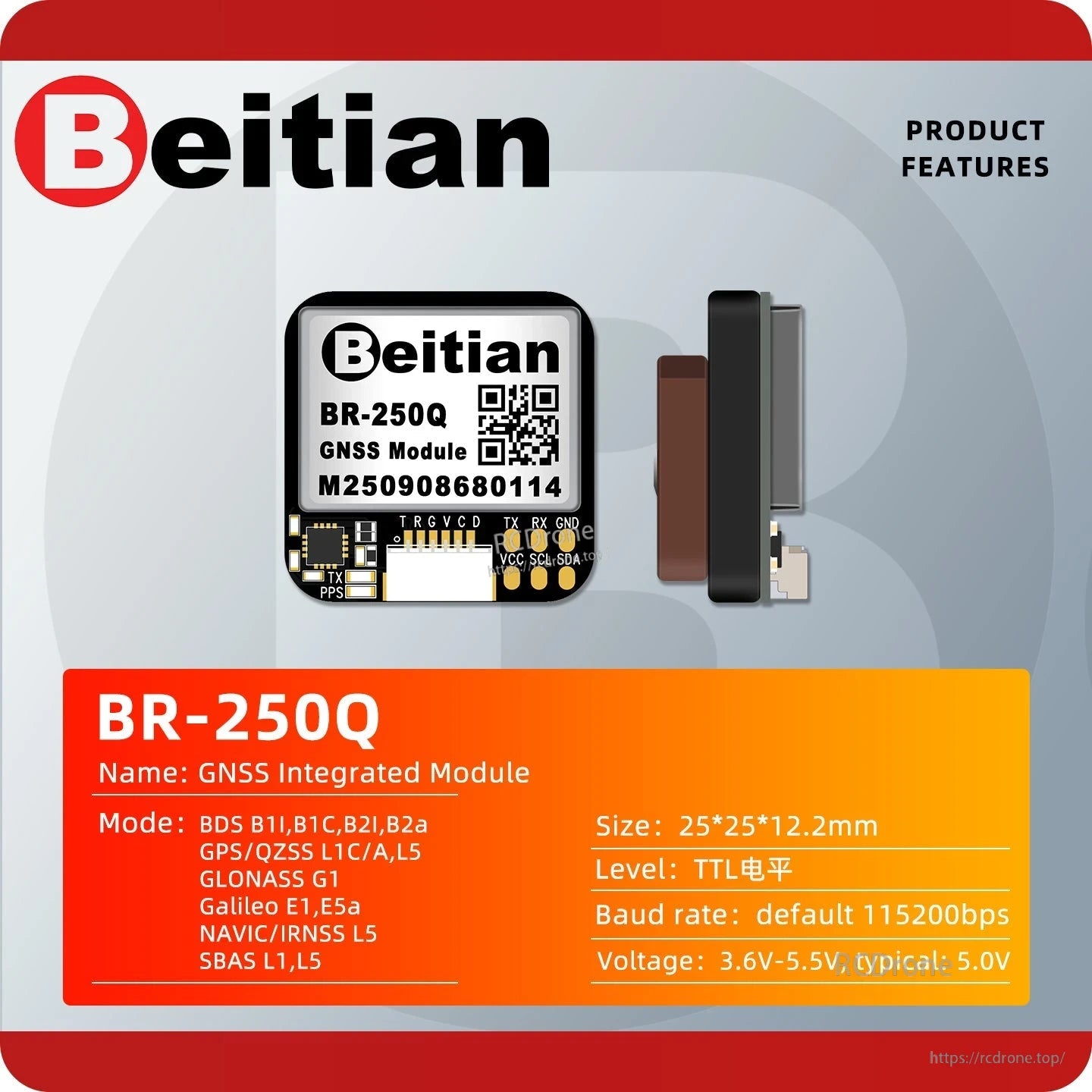

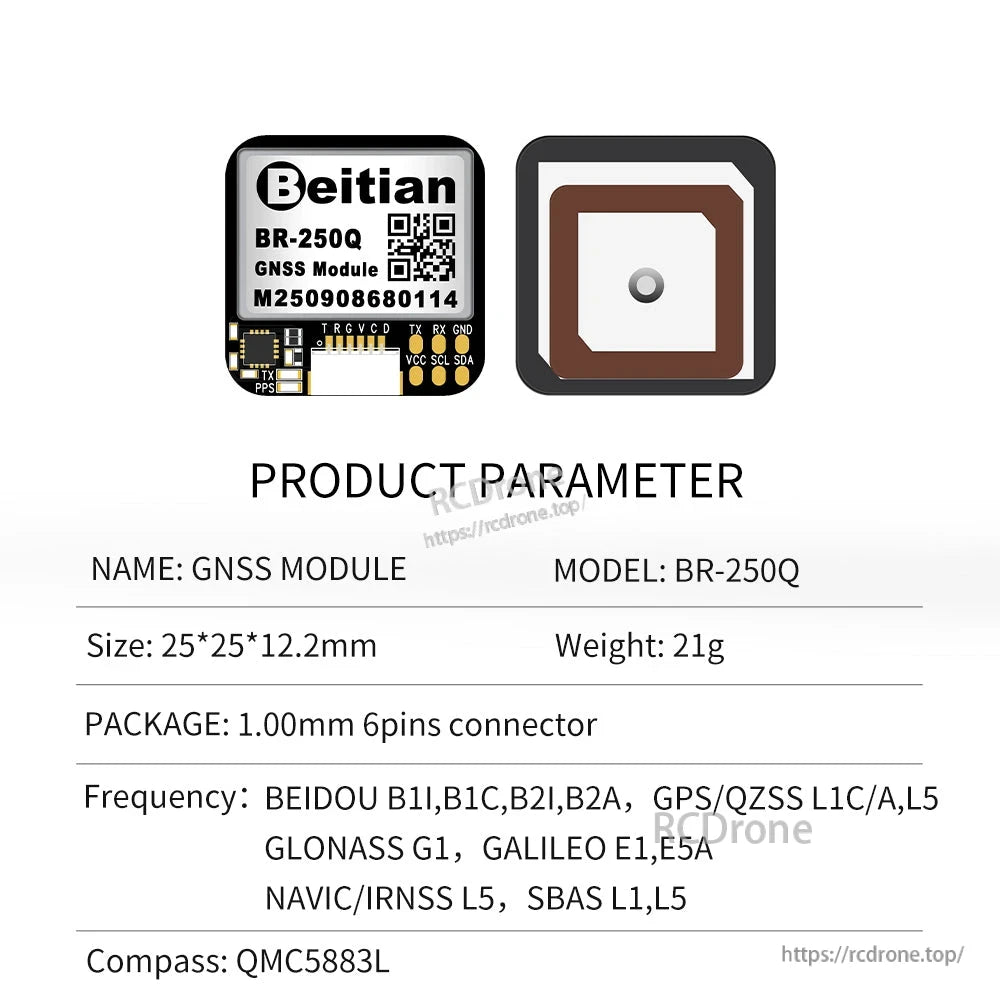

- BR-250Q
- BR-280

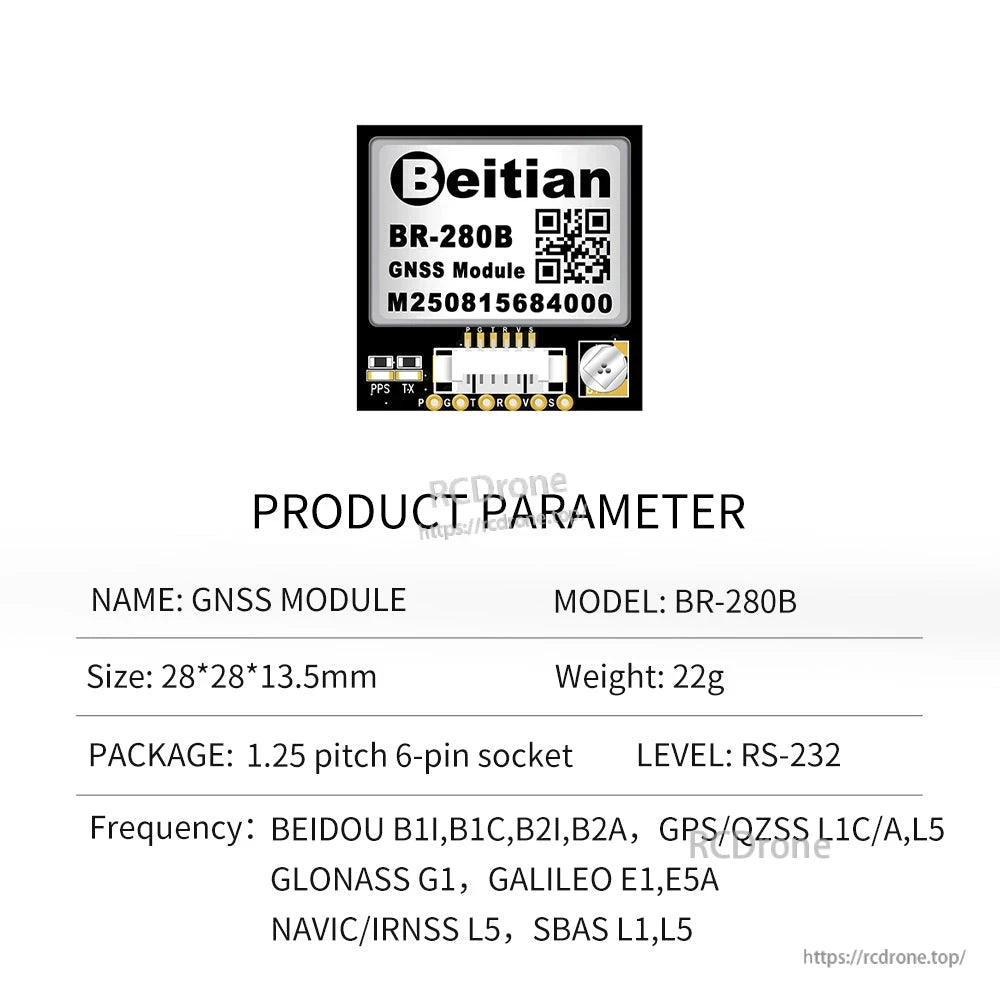

- BR-280B

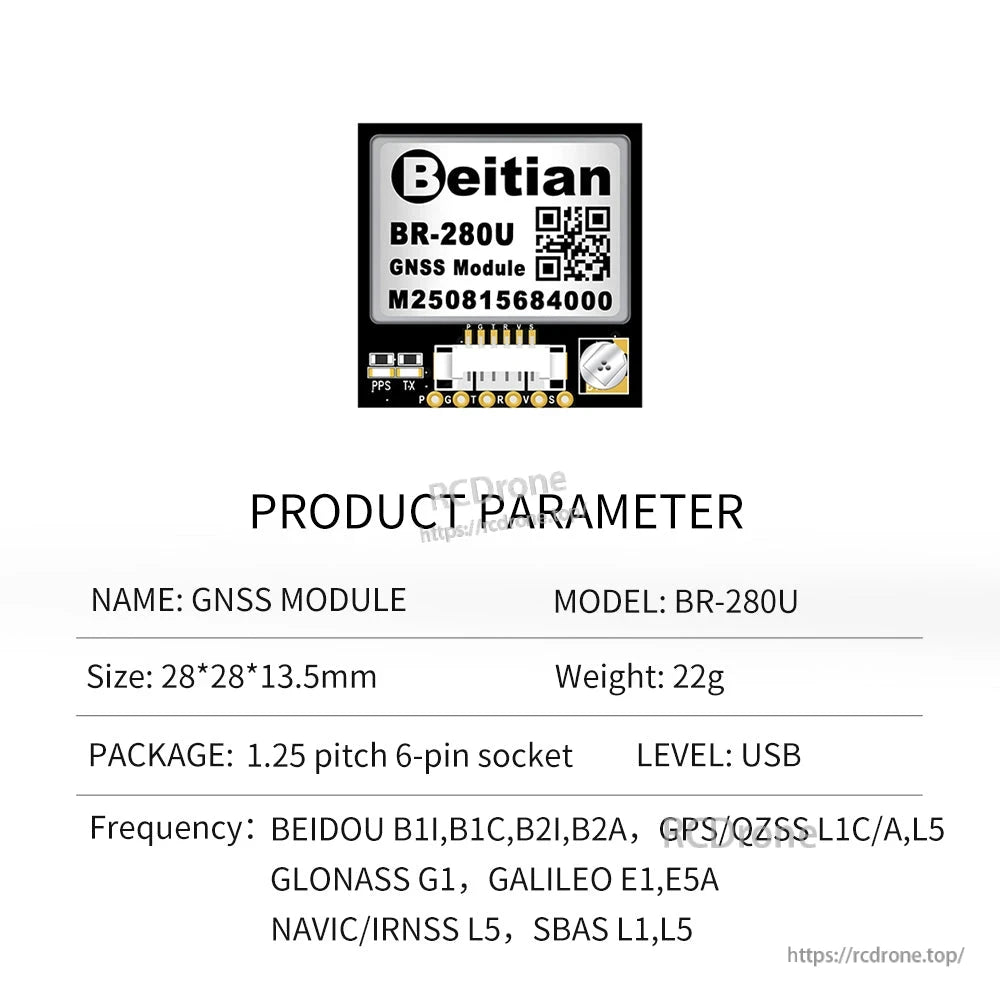

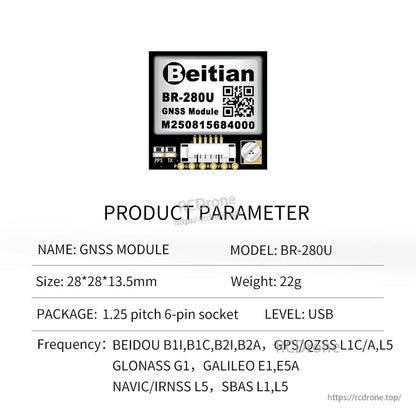

- BR-280U

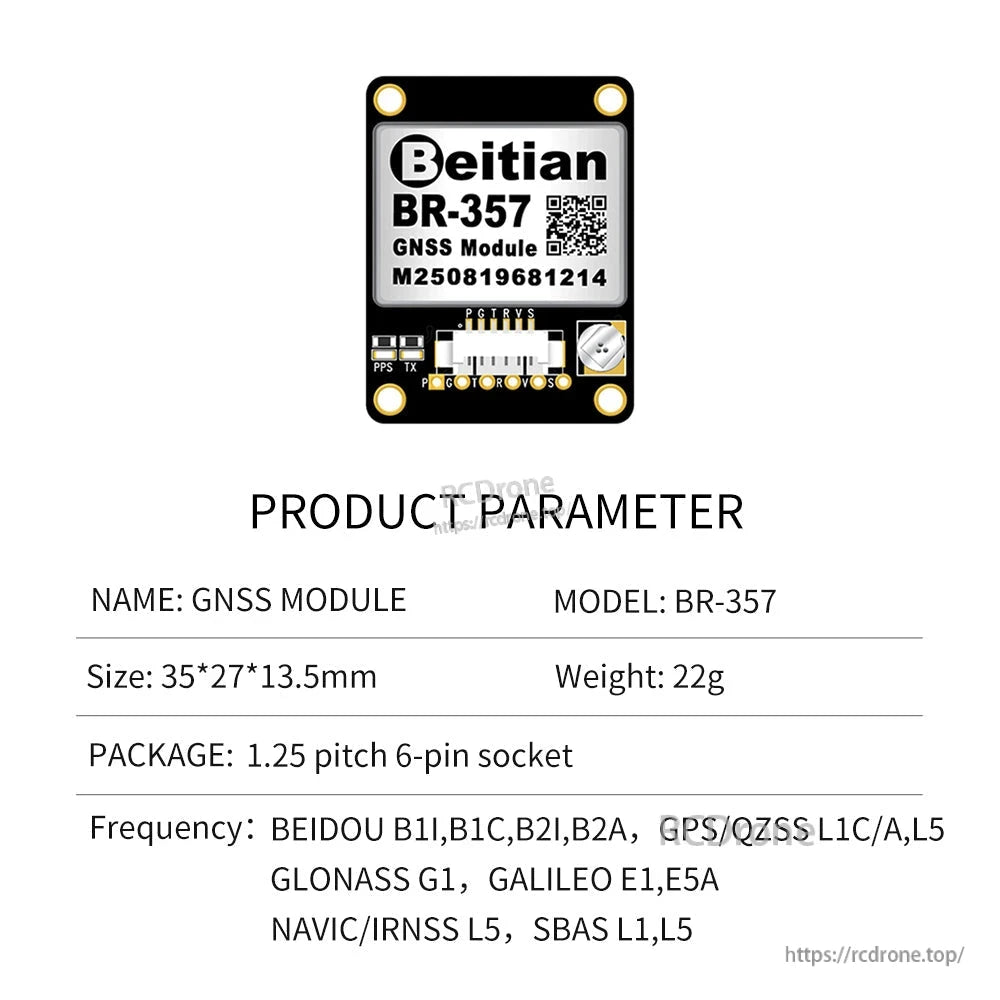

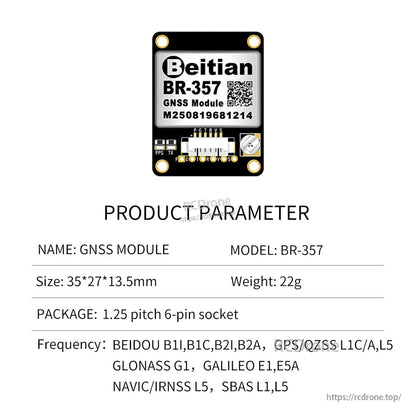

- BR-357

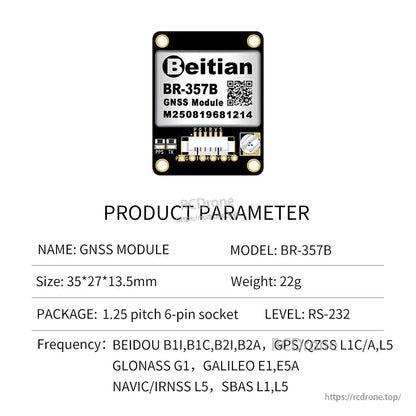

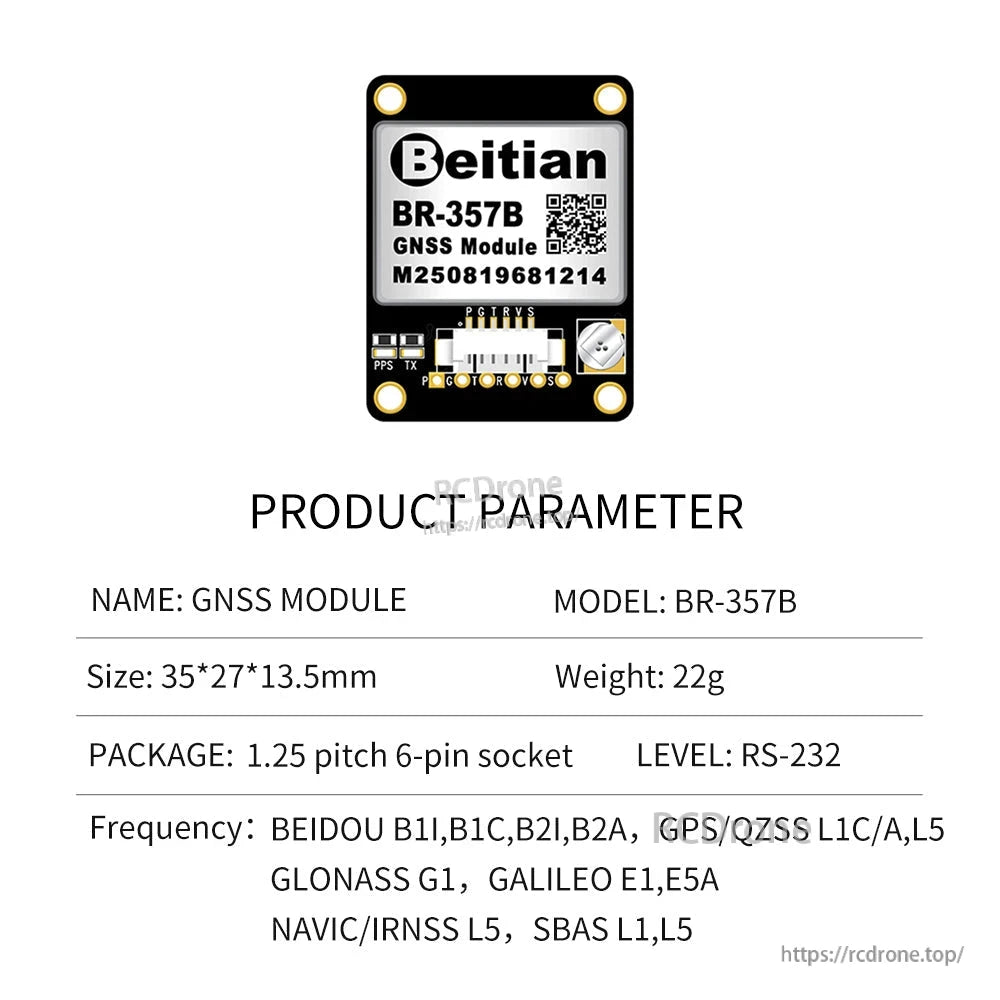

- BR-357B

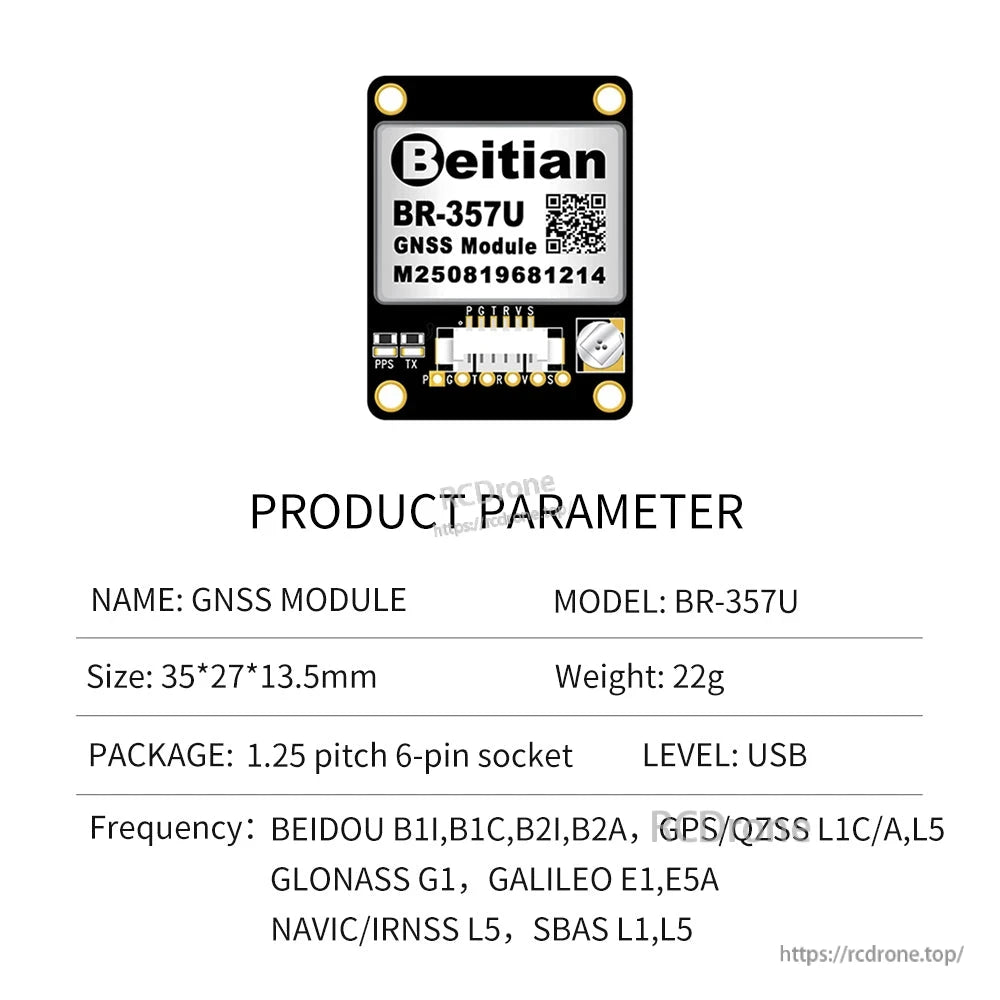

- BR-357U

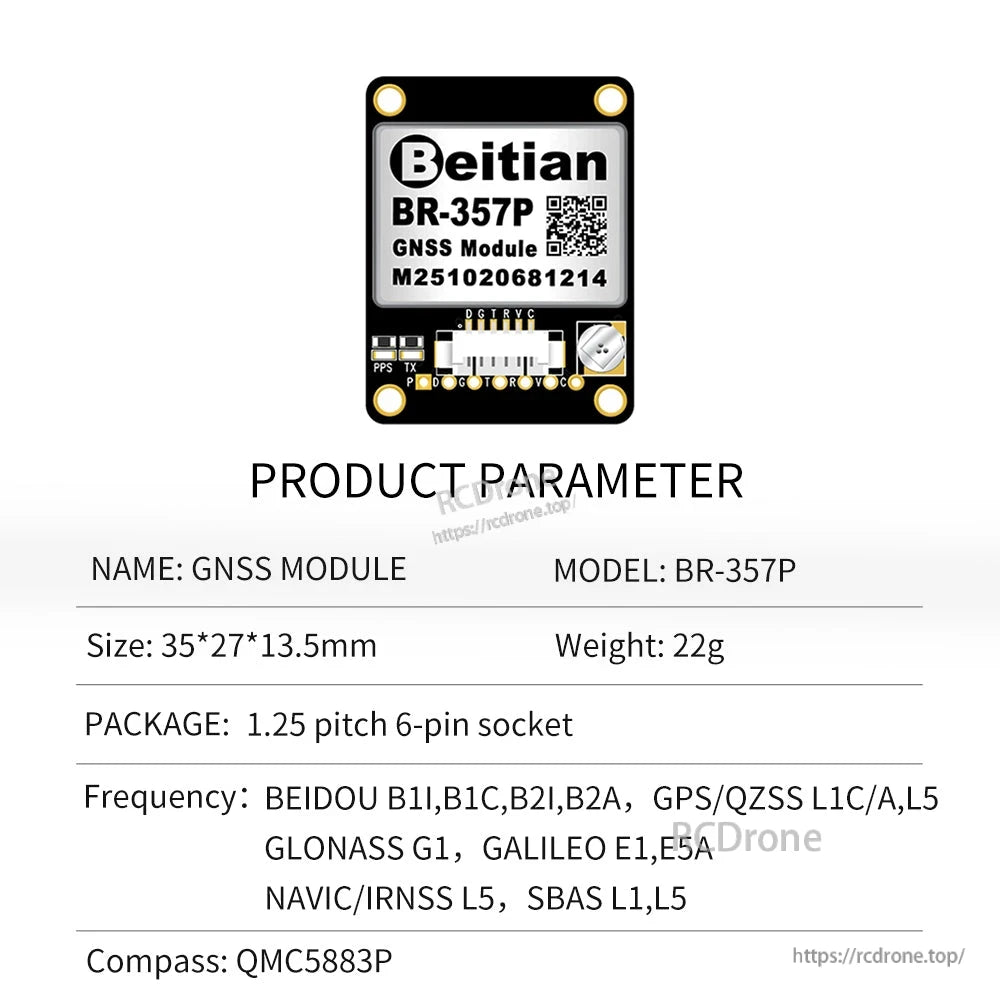

- BR-357P

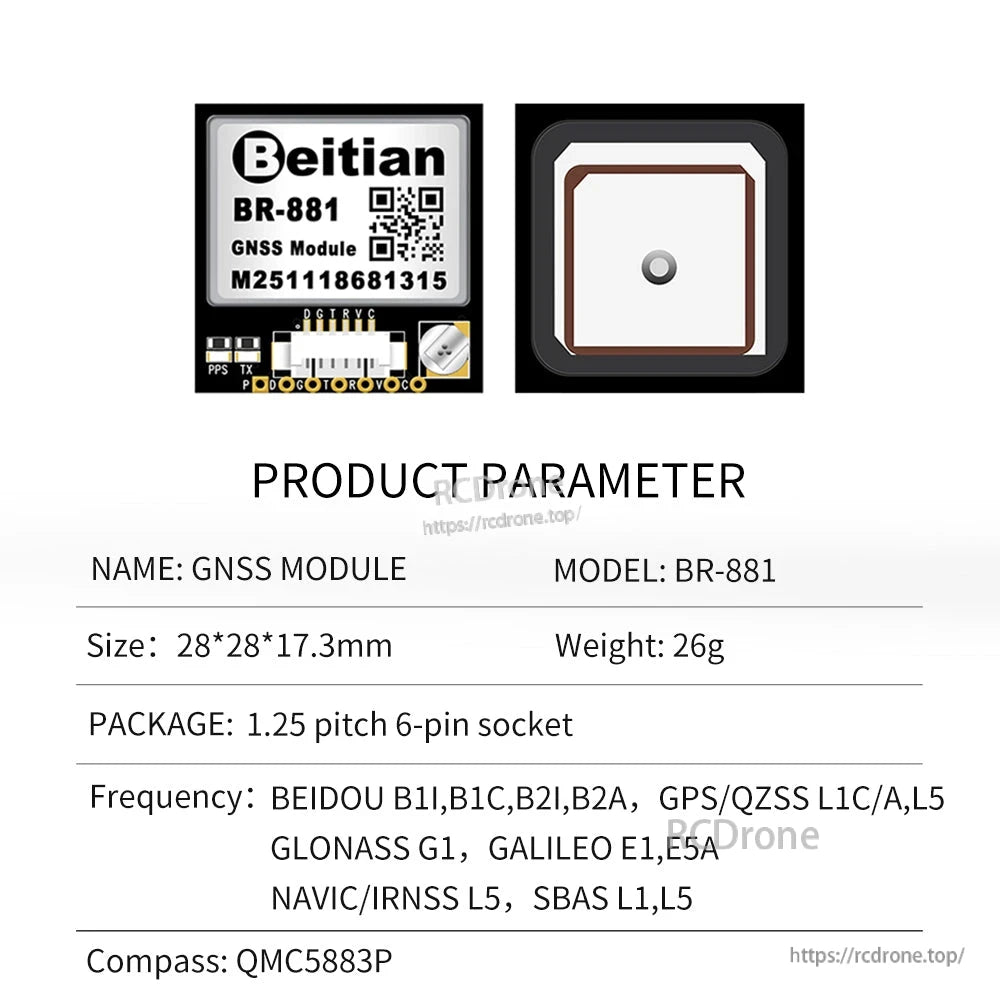

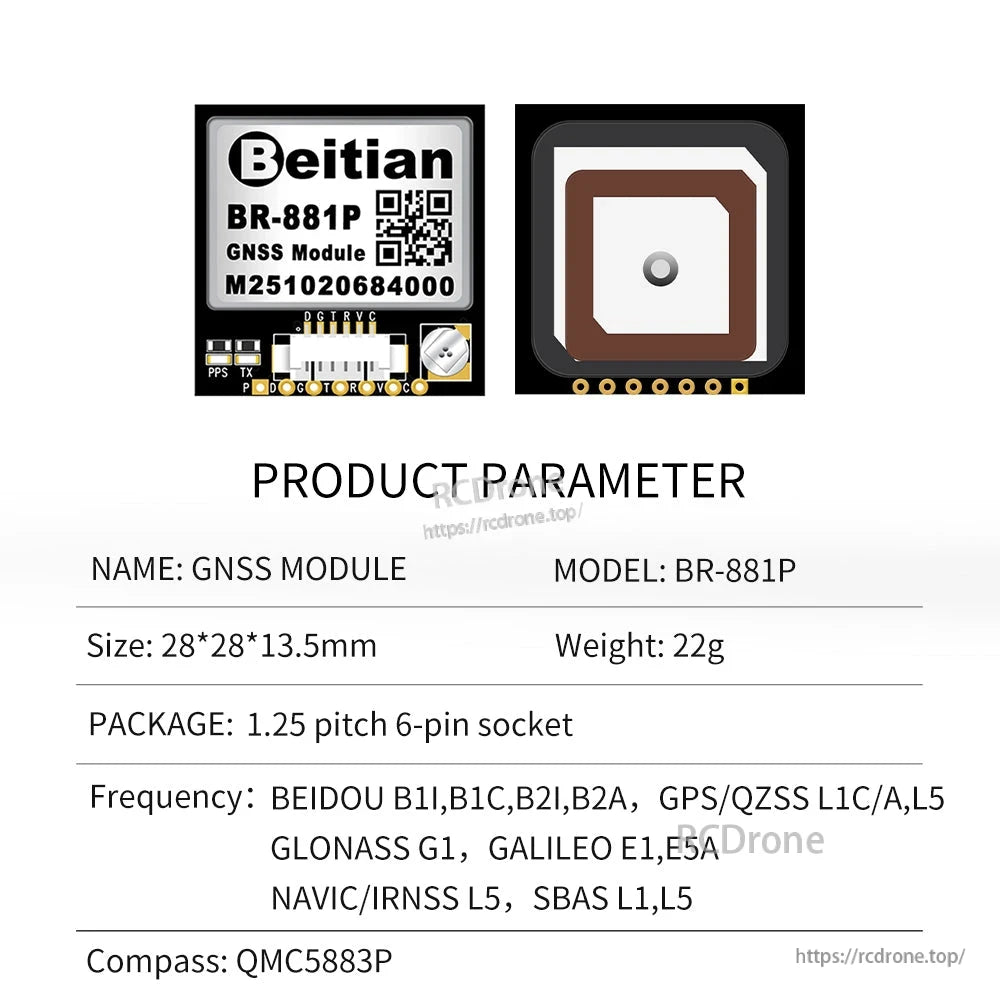

- BR-881P
- BR-881
Características Clave
- Chip (mostrado para BR-280): B1501N
- Tipo de receptor (mostrado para BR-280): BeiDou B1I/B1C/B2I/B2a; GPS/QZSS L1C/A, L5; GLONASS G1; Galileo E1, E5a; NAVIC/IRNSS L5; SBAS L1, L5
- Protocolos (mostrados): NMEA / UBX (también listado como NMEA-0183, UBX en tablas de comparación de módulos)
- Salida 1PPS soportada (definición de pin proporcionada para BR-280)
- Tasas de actualización (mostradas para BR-280): PVT 20 Hz (Máx), RAW 20 Hz (Máx), IMU RAW 100 Hz (Máx)
- Temperatura de operación (mostrada para BR-280): -40C a +85C; Almacenamiento: -40C a +105C
Para obtener ayuda para elegir el modelo BR/BRD correcto (nivel TTL vs USB, distancia entre conectores y variantes de brújula), contacta [email protected] or visita https://rcdrone.top/.
Especificaciones

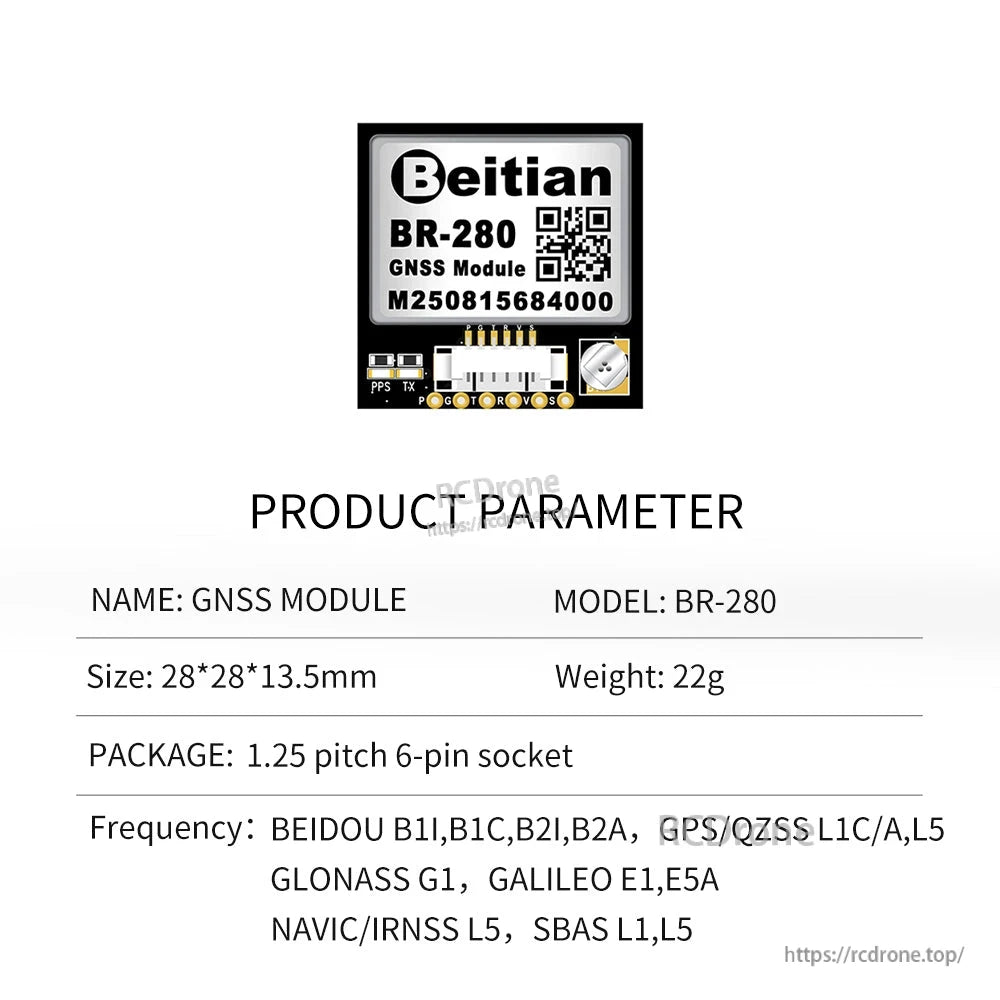

Indicadores de rendimiento principal del módulo BR-280
| Chip | B1501N |
| Tipo de receptor | BeiDou B1I, B1C, B2I, B2a; GPS/QZSS L1C/A, L5; GLONASS G1; Galileo E1, E5a; NAVIC/IRNSS L5; SBAS L1, L5 |
| Sistema de posición predeterminado | Beidou, GPS, GLONASS, Galileo, NAVIC/IRNSS |
| Sistema de aumento | SBAS, QZSS |
| Canal | 200 |
| sensibilidad (Seguimiento & Navegación) | -163 dBm |
| sensibilidad (Re-adquisición) | -159 dBm |
| sensibilidad (Inicio en frío) | -148 dBm |
| sensibilidad (Inicio en caliente) | -159 dBm |
| Precisión GNSS (RMS) | Horizontal: 1.5 m CEP; Vertical: 2 m CEP |
| Precisión DGNSS (RMS) | Horizontal: 0.4 m + 1 ppm CEP; Vertical: 0.8 m + 1 ppm CEP |
| Precisión de tiempo (1PPS) | 20 ns |
| Precisión de velocidad | 0.1 m/s CEP |
| Inicio en frío | < 28 s |
| Inicio en caliente | < 1 s |
| Tiempo AGPS hasta la primera fijación | < 1.5 s |
| Tasa de baudios | 9600 -2000000 bps, predeterminado 115200 bps, soporte para modo de suspensión |
| Nivel | TTL |
| Protocolo | NMEA, UBX |
| Declaración UBX | PVT, SAT |
| FLASH | soporte, la configuración se puede cambiar, no se perderá en caso de corte de energía |
| Tasa de actualización de datos | PVT 20 Hz (Máximo); RAW 20 Hz (Máximo); IMU RAW 100 Hz (Máximo) |
| Restricciones de trabajo | Altura 50,000 m; Velocidad 500 m/s; Aceleración gravitacional < 4 g |
| Voltaje | DC 3.6 V -5.5 V, típico: 5.0 V |
| Corriente | 30 mA/5.0 V |
| Tamaño | 28*28*13.5 mm |
| Peso | 22 g |
| Paquete | Conector de 6 pines de 1.25 pitch |
| Temperatura de operación | -40C ~ +85C |
| Temperatura de almacenamiento | -40C ~ +105C< |
| Luz TX | encendido, luz azul parpadeando, indica salida de datos |
| Luz PPS | luz roja no brillante cuando GPS no fijado, parpadeando cuando fijado |
Definición de pines BR-280 (6 pines)
| PIN | Nombre | I/O | Descripción | Característica |
|---|---|---|---|---|
| 1 | 1PPS | O | 1PPS, nivel bajo antes de la posición, período de 1 s después de la posición, nivel alto 100 ms salida de pulso | El pulso se puede utilizar para sincronización y temporización. Por favor, déjelo desconectado si no se utiliza. |
| 2 | GND | G | Tierra | Tierra |
| 3 | TX | O | Interfaz de comunicación UART, nivel TTL | Pin de salida de datos GPS |
| 4 | RX | I | Interfaz de comunicación UART, nivel TTL | Pin de entrada de datos GPS |
| 5 | VCC | I | Fuente de alimentación principal, entrada de CC | CC 3.6 V -5.5 V; 5.0 V recomendado |
| 6 | RST | I | Reinicio del sistema | El nivel bajo es efectivo |
Descripción del LED BR-280
- Indicador TX: la luz azul parpadea cuando está encendido, indicando que hay salida de datos.
- La luz PPS: está apagada antes de la posición; comienza a parpadear después de la posición 3D.
Dimensiones del BR-280 (del diagrama de tamaño)
- Vista frontal: 25.3 mm; 18.3 mm; 12.70 mm; 2.54 mm
- Vista lateral: 11.6 b1 0.3 mm; 12.6 mm; 4.00 mm; 0.80 mm; 2.50 mm; 0.50 MAX
- Vista superior: 28.00 b1 0.2 mm; 25.00 mm; 18.00 mm; 25.00 mm; 18.00 mm
Comparación de Módulos de la Serie BR (Canal 200)
| Parámetro | BR-250 | BR-250P | BR-280 | BR-280U | BR-357 |
|---|---|---|---|---|---|
| Chip | B1501N | B1501N | B1501N | B1501N | B1501N |
| Modo de trabajo | BeiDou B1I,B1C,B2I,B2a; GPS/QZSS L1C/A,L5; GLONASS G1; Galileo E1,E5a; NAVIC/IRNSS L5; SBAS L1,L5 | BeiDou B1I,B1C,B2I,B2a; GPS/QZSS L1C/A,L5; GLONASS G1; Galileo E1,E5a; NAVIC/IRNSS L5; SBAS L1,L5 | BeiDou B1I,B1C,B2I,B2a; GPS/QZSS L1C/A,L5; GLONASS G1; Galileo E1,E5a; NAVIC/IRNSS L5; SBAS L1,L5 | BeiDou B1I,B1C,B2I,B2a; GPS/QZSS L1C/A,L5; GLONASS G1; Galileo E1,E5a; NAVIC/IRNSS L5; SBAS L1,L5 | BeiDou B1I,B1C,B2I,B2a; GPS/QZSS L1C/A,L5; GLONASS G1; Galileo E1,E5a; NAVIC/IRNSS L5; SBAS L1,L5 |
| Canal | 200 | 200 | 200 | 200 | 200 |
| sensibilidad | Inicio en frío -148 dBm; Inicio en caliente -159 dBm | Inicio en frío -148 dBm; Inicio en caliente -159 dBm | Inicio en frío -148 dBm; Inicio en caliente -159 dBm | Inicio en frío -148 dBm; Inicio en caliente -159 dBm | Inicio en frío -148 dBm; Inicio en caliente -159 dBm |
| precisión GNSS | Horizontal 1.5 m CEP; Vertical 2 m CEP | Horizontal 1.5 m CEP; Vertical 2 m CEP | Horizontal 1.5 m CEP; Vertical 2 m CEP | Horizontal 1.5 m CEP; Vertical 2 m CEP | Horizontal 1.5 m CEP; Vertical 2 m CEP |
| Precisión DGNSS (RMS) | Horizontal 0.4 m+1 ppm CEP; Vertical 0.8 m+1 ppm CEP | Horizontal 0.4 m+1 ppm CEP; Vertical 0.8 m+1 ppm CEP | Horizontal 0.4 m+1 ppm CEP; Vertical 0.8 m+1 ppm CEP | Horizontal 0.4 m+1 ppm CEP; Vertical 0.8 m+1 ppm CEP | Horizontal 0.4 m+1 ppm CEP; Vertical 0.8 m+1 ppm CEP |
| Precisión de tiempo (1PPS) | 20 ns | 20 ns | 20 ns | 20 ns | 20 ns |
| Precisión de velocidad | 0.1 m/s CEP | 0.1 m/s CEP | 0.1 m/s CEP | 0.1 m/s CEP | 0.1 m/s CEP |
| Arranque en frío | < 28 s | < 28 s | < 28 s | < 28 s | < 28 s |
| Arranque en caliente | < 1 s | < 1 s | < 1 s | < 1 s | < 1 s |
| Tiempo AGPS hasta la primera fijación | < 1.5 s | < 1.5 s | < 1.5 s | < 1.5 s | < 1.5 s |
| Tasa de baudios | 9600 -2000000 bps, predeterminado 115200 bps, soporte para modo de suspensión | 9600 -2000000 bps, predeterminado 115200 bps, soporte para modo de suspensión | 9600 -2000000 bps, predeterminado 115200 bps, soporte para modo de suspensión | 4800 bps -921600 bps, predeterminado 9600 bps | 9600 -2000000 bps, predeterminado 115200 bps, soporte para modo de suspensión |
| Nivel | TTL | TTL | TTL | Controlador USB TTL a chip PL2303SA, nivel USB | TTL |
| Protocolo | NMEA-0183, UBX | NMEA-0183, UBX | NMEA-0183, UBX | NMEA-0183, UBX | NMEA-0183, UBX |
| FLASH | En el tanque | En el tanque | En el tanque | En el tanque | En el tanque |
| Tasa de actualización de datos | PVT 20 Hz (Máximo); RAW 20 Hz (Máximo); IMU RAW 100 Hz (Máximo) | PVT 20 Hz (Máximo); RAW 20 Hz (Máximo); IMU RAW 100 Hz (Máximo) | PVT 20 Hz (Máximo); RAW 20 Hz (Máximo); IMU RAW 100 Hz (Máximo) | PVT 20 Hz (Máximo); RAW 20 Hz (Máximo); IMU RAW 100 Hz (Máximo) | PVT 20 Hz (Máximo); RAW 20 Hz (Máximo); IMU RAW 100 Hz (Máximo) |
| Restricciones de Trabajo | Altura 50,000 m; Velocidad 500 m/s; Aceleración Gravitacional < 4 g | Altura 50,000 m; Velocidad 500 m/s; Aceleración Gravitacional < 4 g | Altura 50,000 m; Velocidad 500 m/s; Aceleración Gravitacional < 4 g | Altura 50,000 m; Velocidad 500 m/s; Aceleración Gravitacional < 4 g | Altura 50,000 m; Velocidad 500 m/s; Aceleración Gravitacional < 4 g |
| Voltaje | DC 3.6 V -5.5 V, típico: 5.0 V | DC 3.6 V -5.5 V, típico: 5.0 V | DC 3.6 V -5.5 V, típico: 5.0 V | DC 3.6 V -5.5 V, típico: 5.0 V | DC 3.6 V -5.5 V, típico: 5.0 V |
| Corriente | 30 mA/5.0 V | 30 mA/5.0 V | 30 mA/5.0 V | 30 mA/5.0 V | 30 mA/5.0 V |
| Tamaño | 25*25*12.2 mm | 25*25*12.2 mm | 28*28*13.5 mm | 28*28*13.5 mm | 35*27*13.5 mm |
| Peso | 21 g | 21 g | 22 g | 22 g | 22 g |
| Conector | Conector de 4 pines de 1.00 pitch | Conector de 6 pines de 1.00 mm | Conector de 6 pines de 1.25 pitch | Conector de 6 pines de 1.25 pitch | 1.25 zócalo de 6 pines |
| Brújula |
