Motor de CC con escobillas CHIHAI 480 de eje corto, modelos 81–95

Motor de CC con escobillas CHIHAI 480 de eje corto, modelos 81–95

CHIHAI MOTOR

Precio habitual $60.69 USD
Precio habitual Precio de venta $60.69 USD
Venta Agotado
Impuestos incluidos. Envío Calculado al finalizar la compra.
Configuración
Ver todos los detalles

Resumen

La MOTOR CHIHAI 480 de eje corto motor de CC con escobillas ofrece 15 configuraciones numeradas, 81#–95#, con velocidades de bobinado específicas para cada modelo, materiales de imán, tapas finales y piñones. Elija el modelo numerado exacto y verifique sus requisitos eléctricos y mecánicos antes de instalar.

Características

  • Proyección de eje corto de 15.5 mm y longitud de referencia total de 74 mm.
  • Soporte de rodamientos de bolas y armadura equilibrada dinámicamente.
  • Opciones de imán NdFeB junto con la configuración de ferrita 93#.
  • Opciones de tapa final de aluminio CNC, nylon y PPS con carcasas ventiladas o cerradas distintas.
  • Piñones de acero D-bore MIM específicos para cada modelo o aleación de metalurgia en polvo.

Especificaciones

Marca CHIHAI MOTOR
Rango de motor DC cepillado formato 480; configuraciones de eje corto 81#–95#

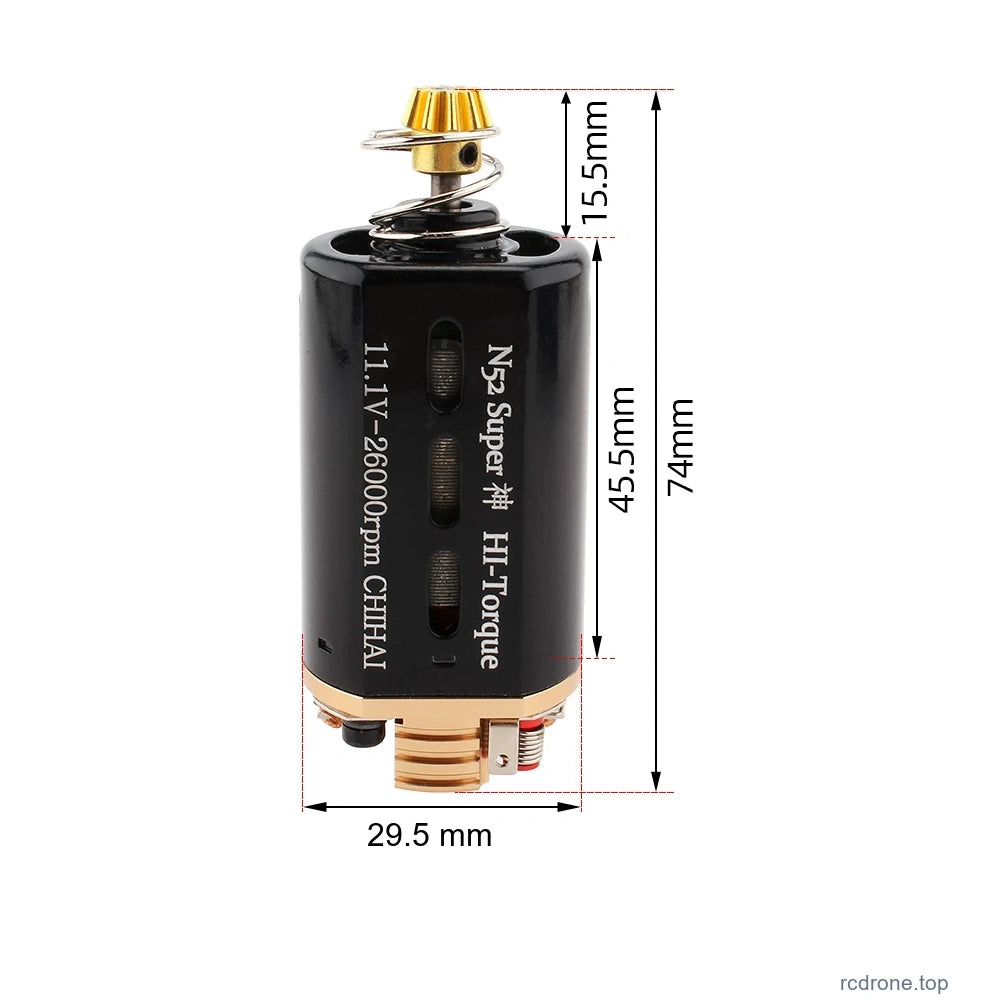

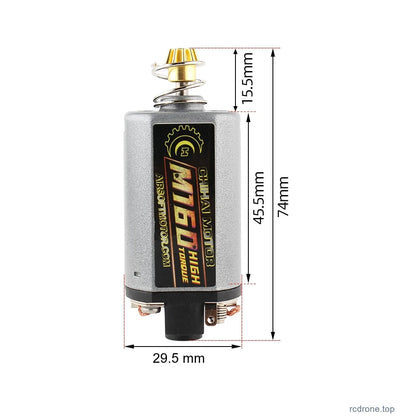

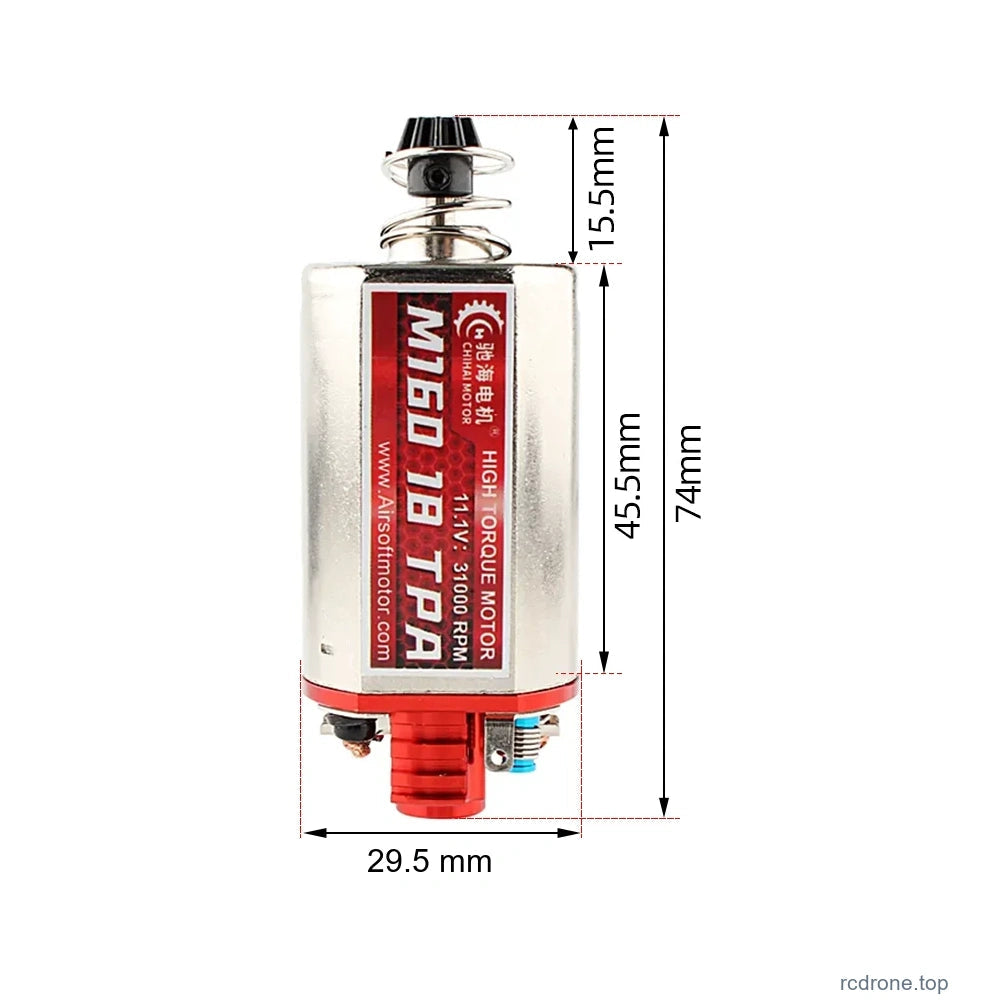

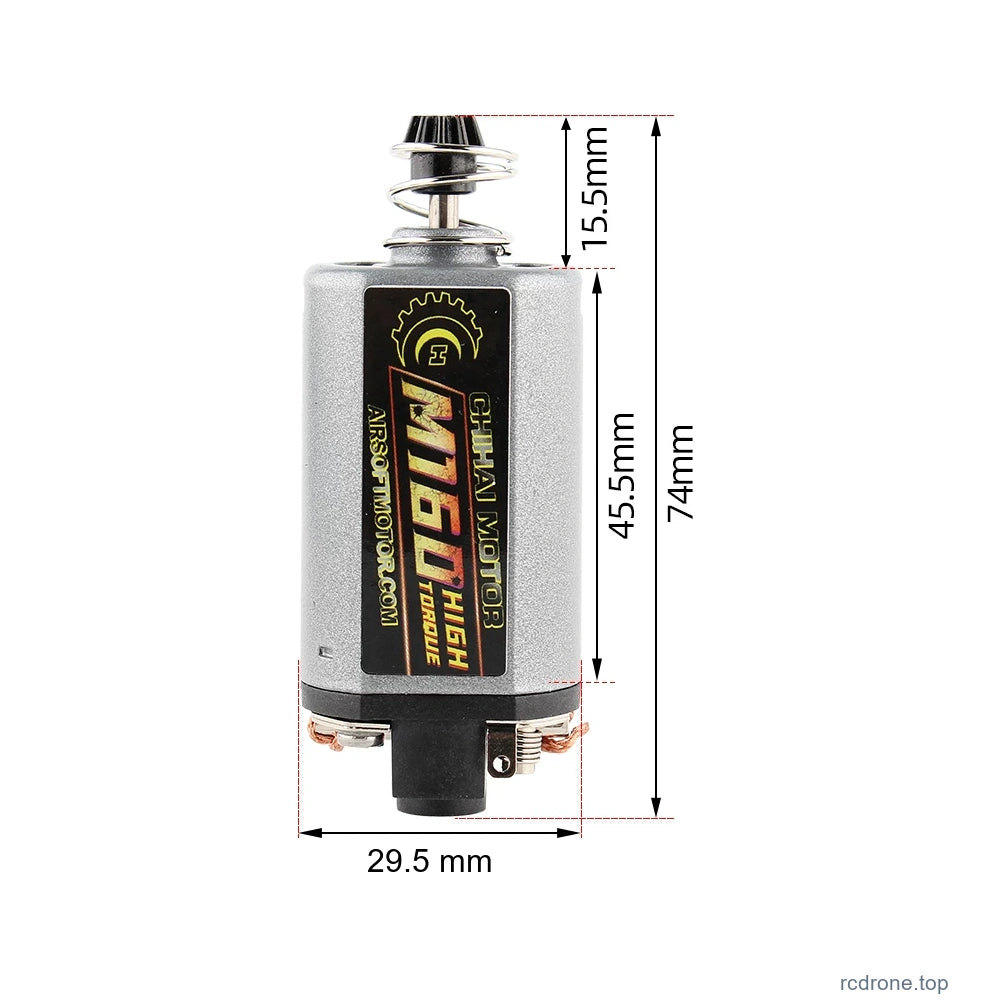

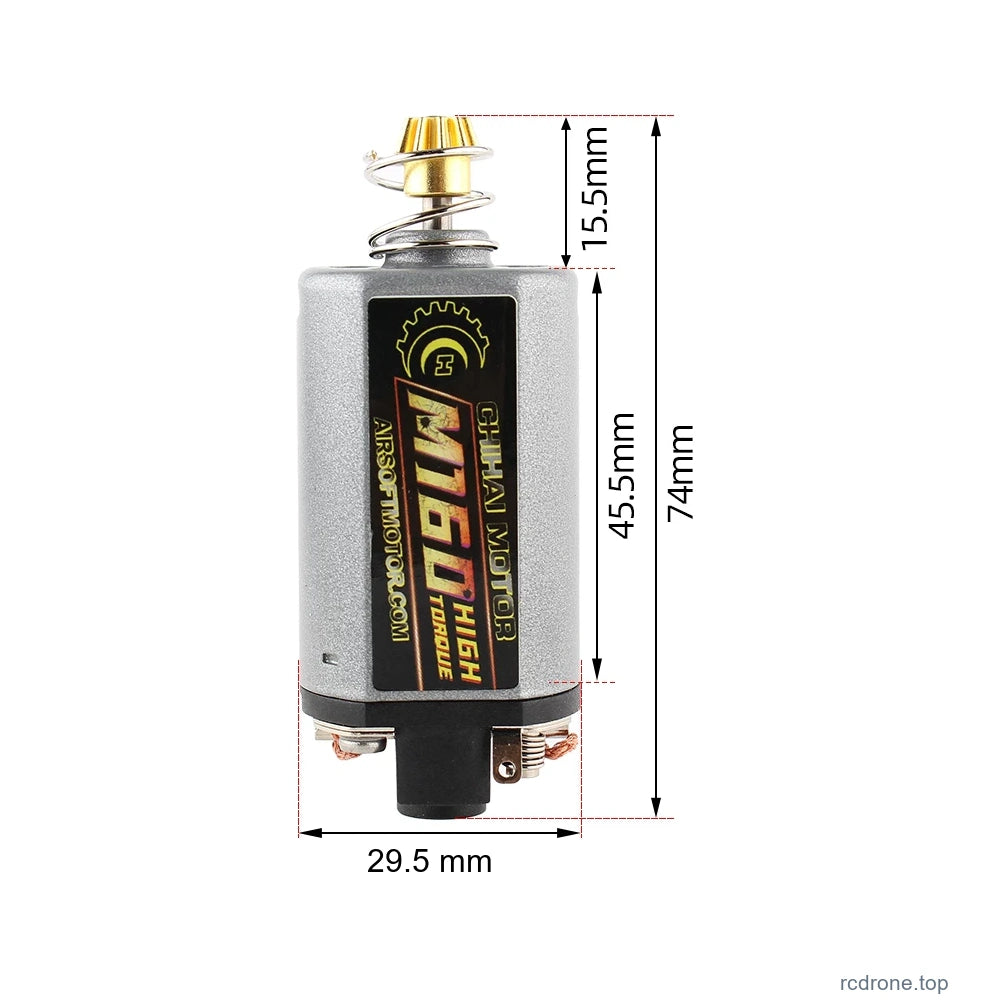

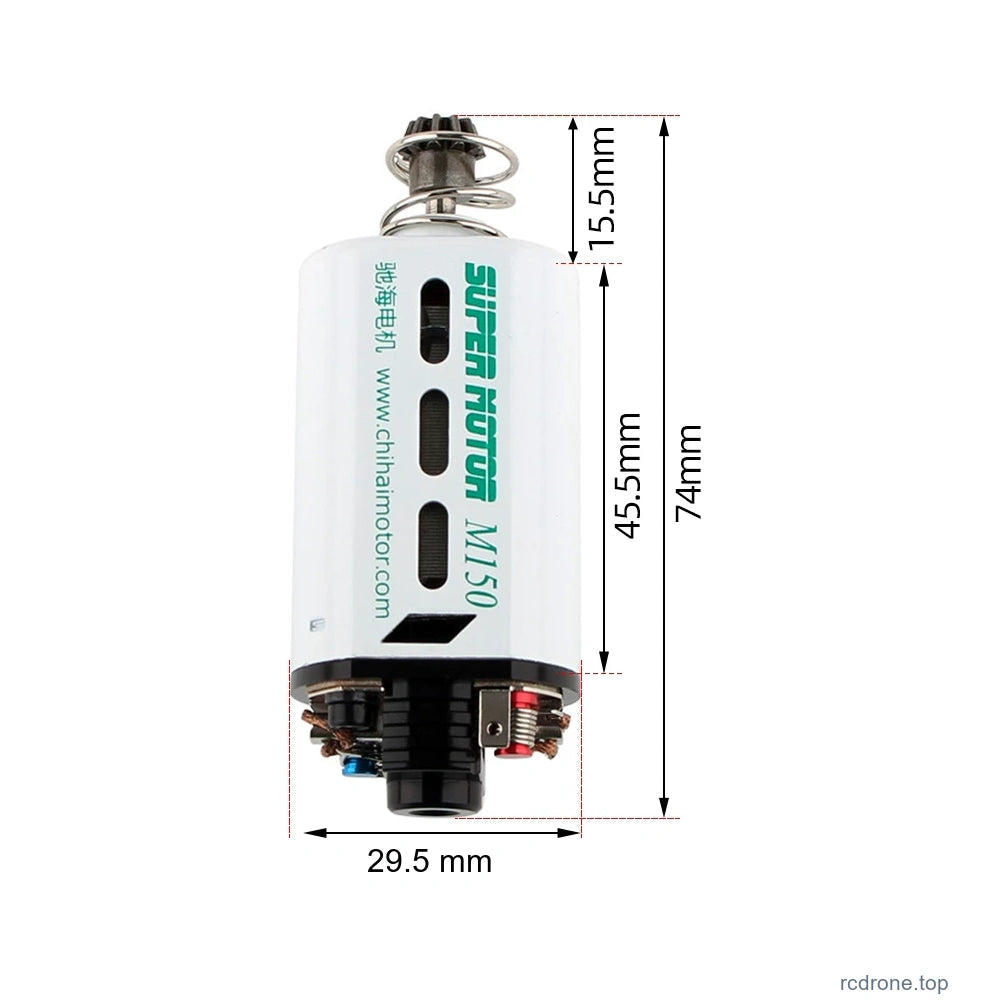

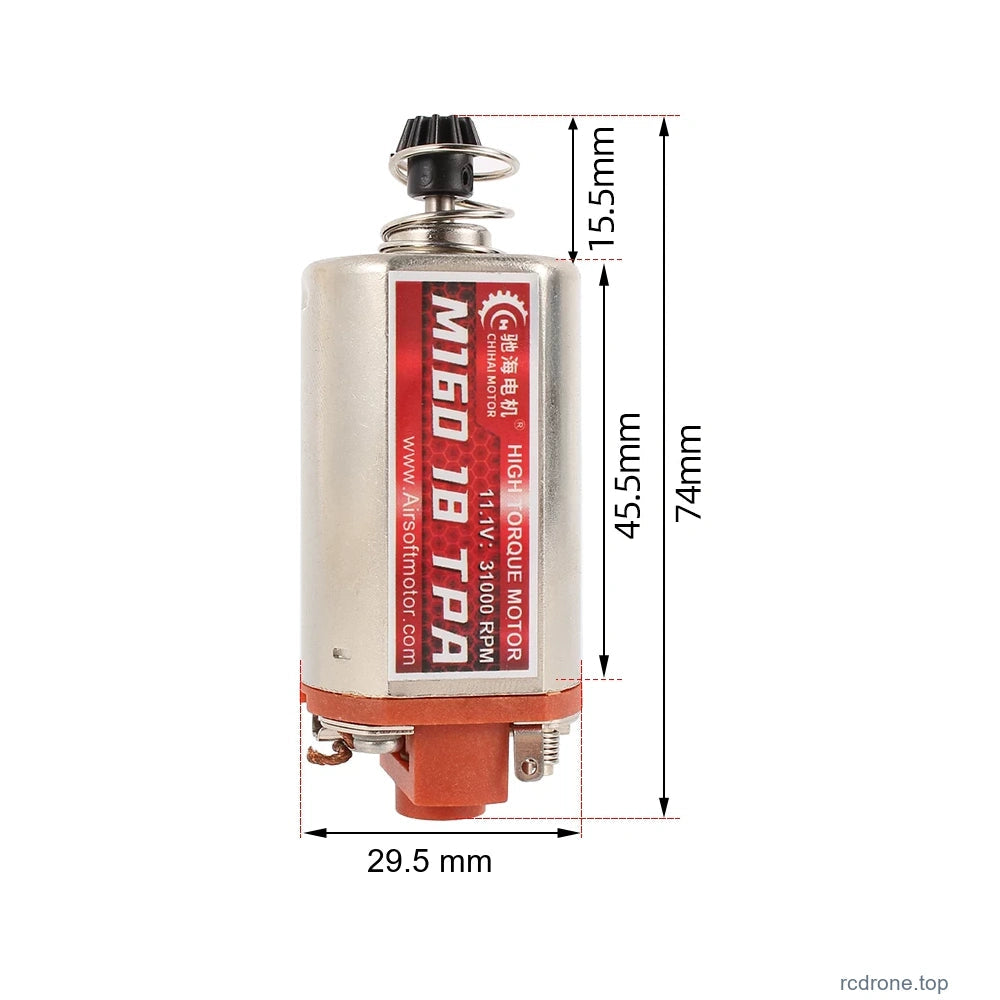

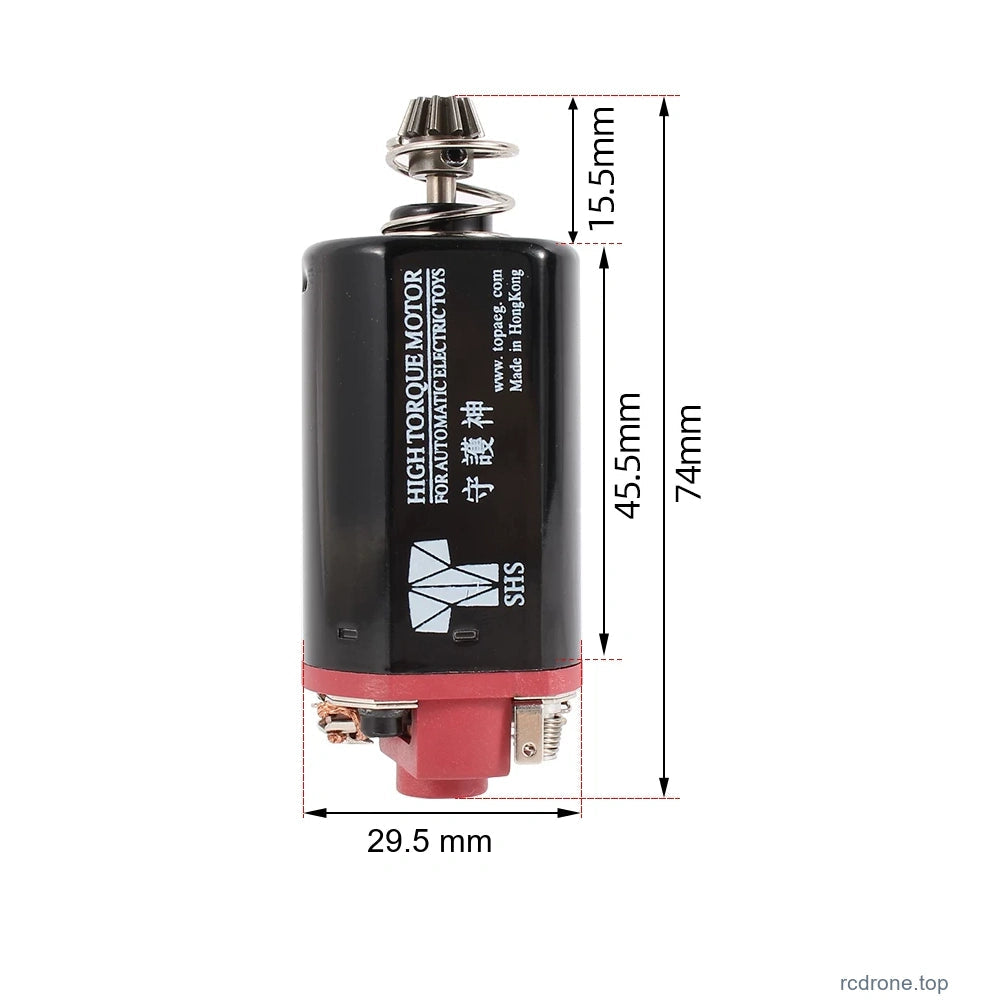

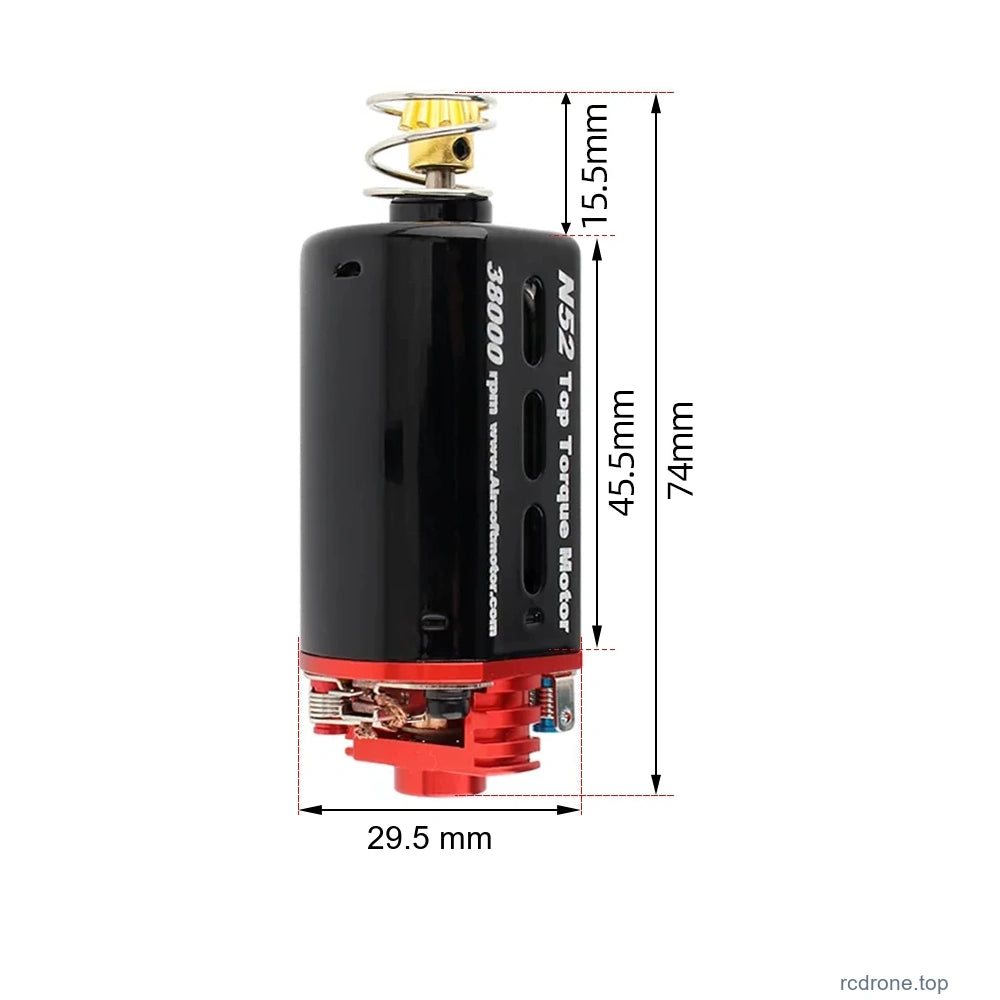

Dimensiones por tarjeta numerada 29.5 mm de ancho; 45.5 mm de referencia del cuerpo; 15.5 mm de proyección del eje; 74 mm en total incluyendo eje/piñón
81# / CHF-480WA-8513G sobre 29.5 ×25.2 ×74 mm incluyendo eje/piñón
Referencia de masa neta 81# Aproximadamente 140g; otras configuraciones varían
Rodamientos Estructura de rodamientos de bolas
Rotor y escobillas Armadura equilibrada dinámicamente; escobillas de carbono resistentes al desgaste
Suministro 7.4 V y 11.1 V las velocidades de referencia varían según el devanado numerado; solo el 92# además lista 14.8 V / 35,000 rpm
Rango de voltaje No extienda la referencia de 92# 14.8 V a otros motores numerados
Piñón y tapa final Piñón de acero con agujero en D de MIM o aleación de metalurgia en polvo; tapa final de aluminio, nylon o PPS como se indica
Carcasa y imanes El material ventilado/cerrado y de imán varía según el modelo numerado

Selección de modelo y velocidad

El selector abrevia el voltaje nominal como 11 V; el arte técnico numerado especifica 11.1 V. Estas referencias de velocidad son específicas de la configuración y no establecen velocidad cargada ni una clasificación de servicio continuo universal.

Modelo rpm a 11.1 V rpm a 7.4 V Imanes Tapa final Piñón Carcasa
81 39000 26000 N35H NdFeB Aluminio CNC Acero MIM D-bore 8 ventilaciones inclinadas

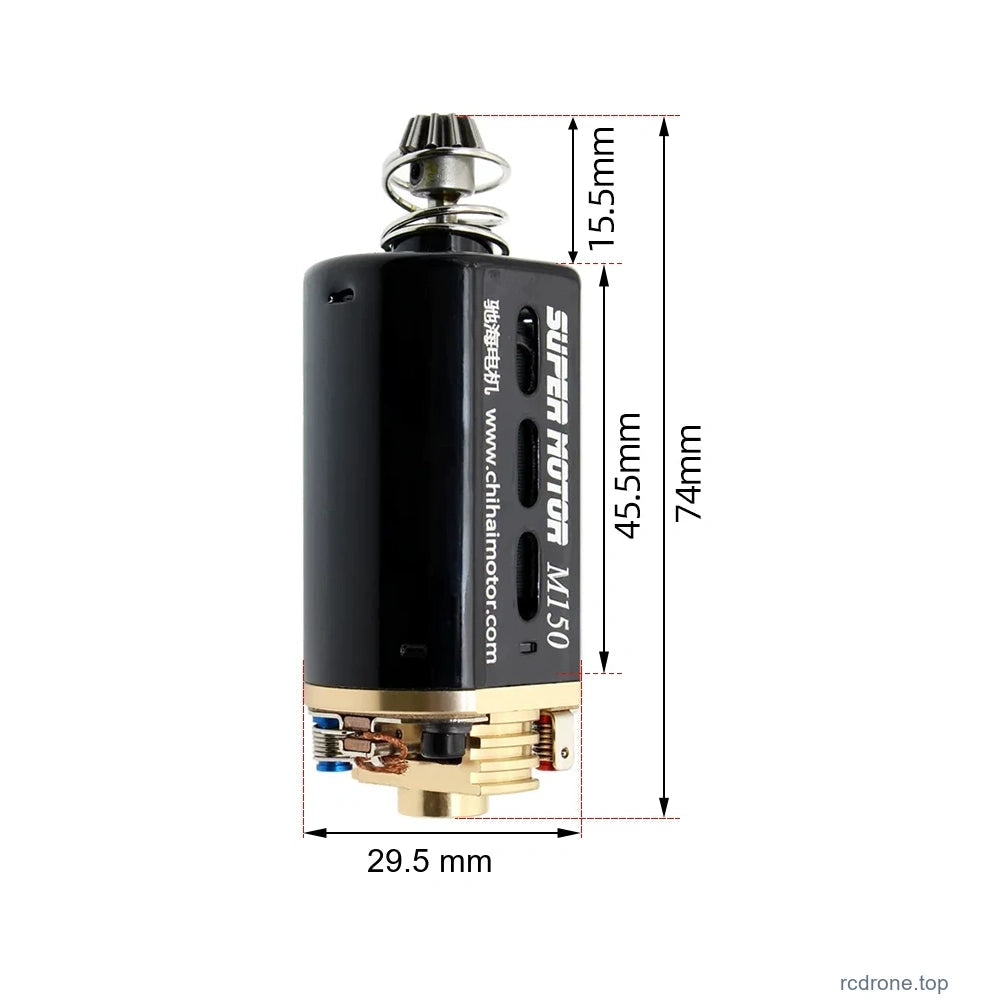

82 31000 20000 N35H NdFeB Aluminio CNC Aleación de metalurgia en polvo 6 ventilaciones planas
83 31000 20000 N35H NdFeB Aluminio CNC Aleación de metalurgia en polvo Cerrado
84 31000 20000 N35H NdFeB PPS Aleación de metalurgia en polvo Cerrado

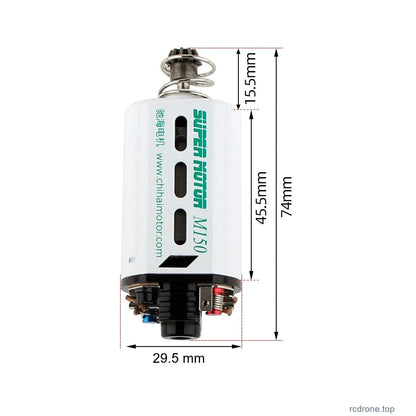

85 39000 26000 N35H NdFeB Aluminio CNC Acero MIM D-bore 6 ventilaciones planas; ventilador de enfriamiento interno

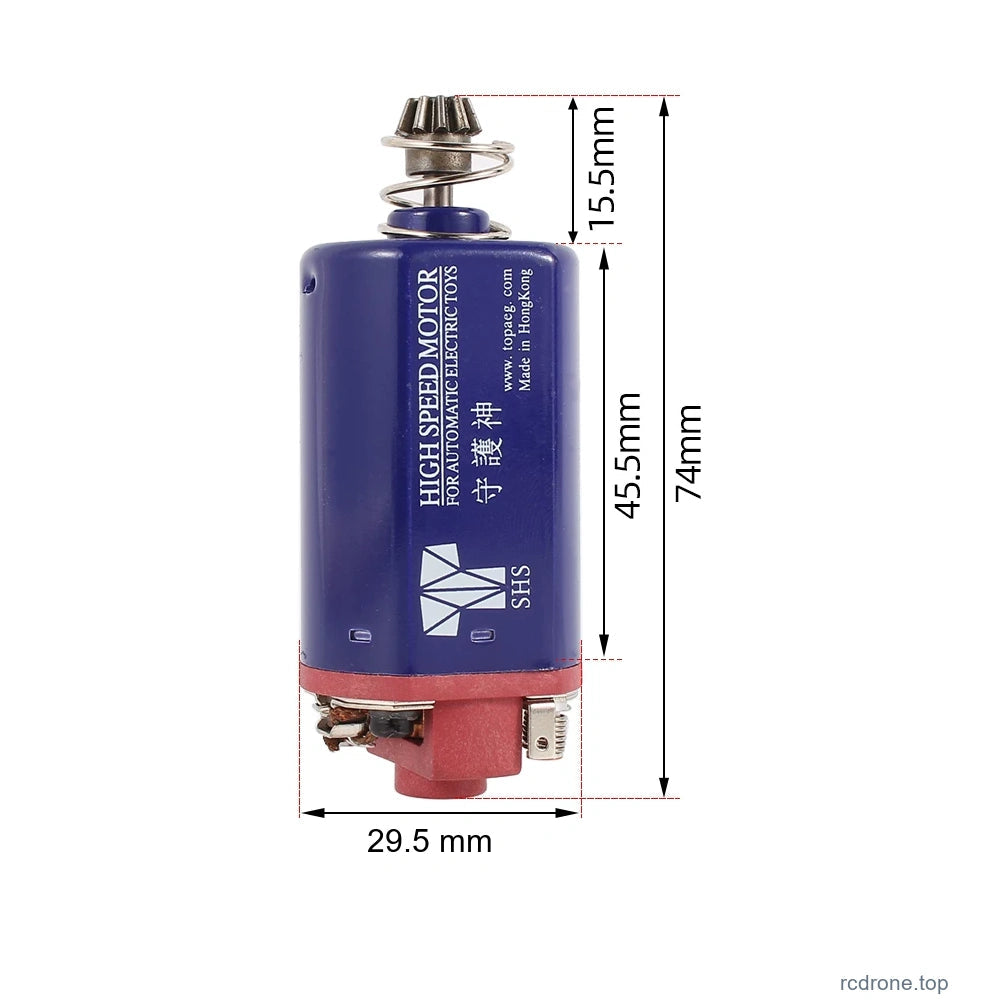

86 46000 30000 N35H NdFeB Nylon Aleación de metalurgia en polvo Cerrado
87 31000 20000 N35H NdFeB Nylon Aleación de metalurgia en polvo Cerrado

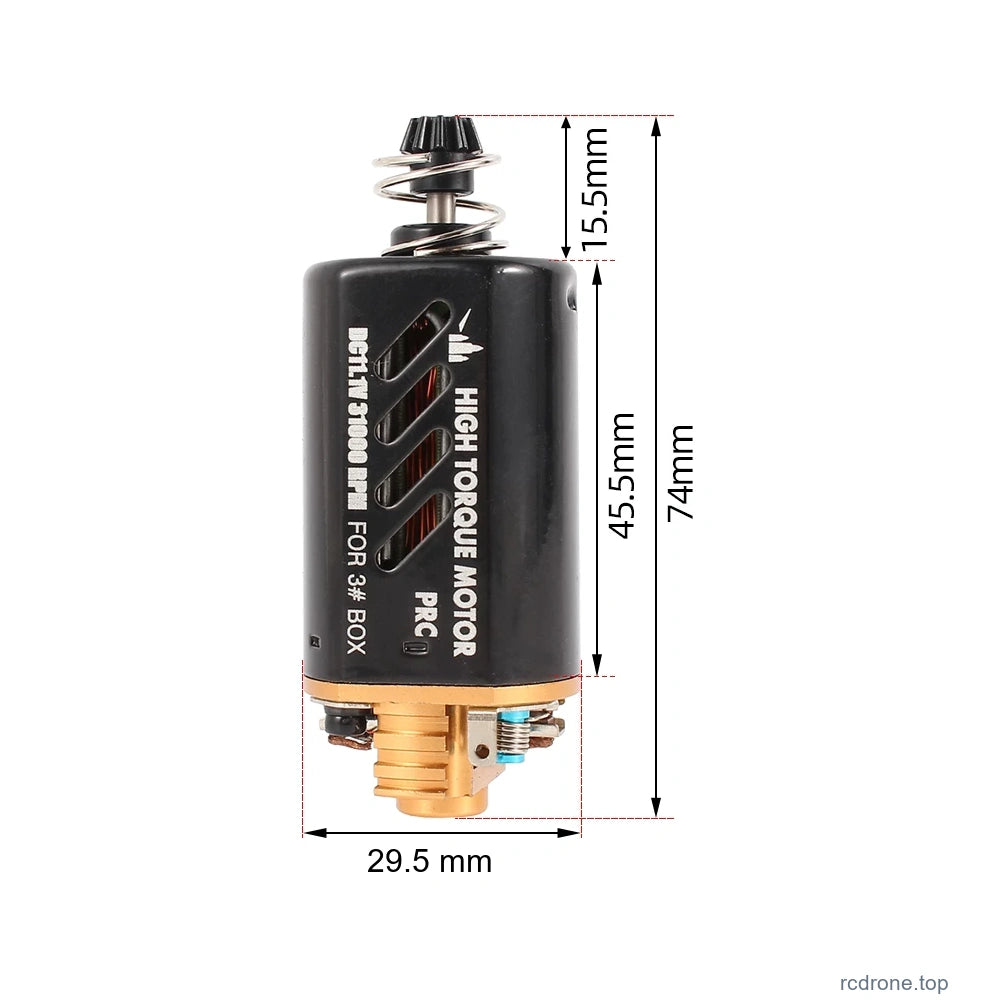

88 31000 20000 N35H NdFeB Nylon Acero MIM D-bore 8 ventilaciones inclinadas

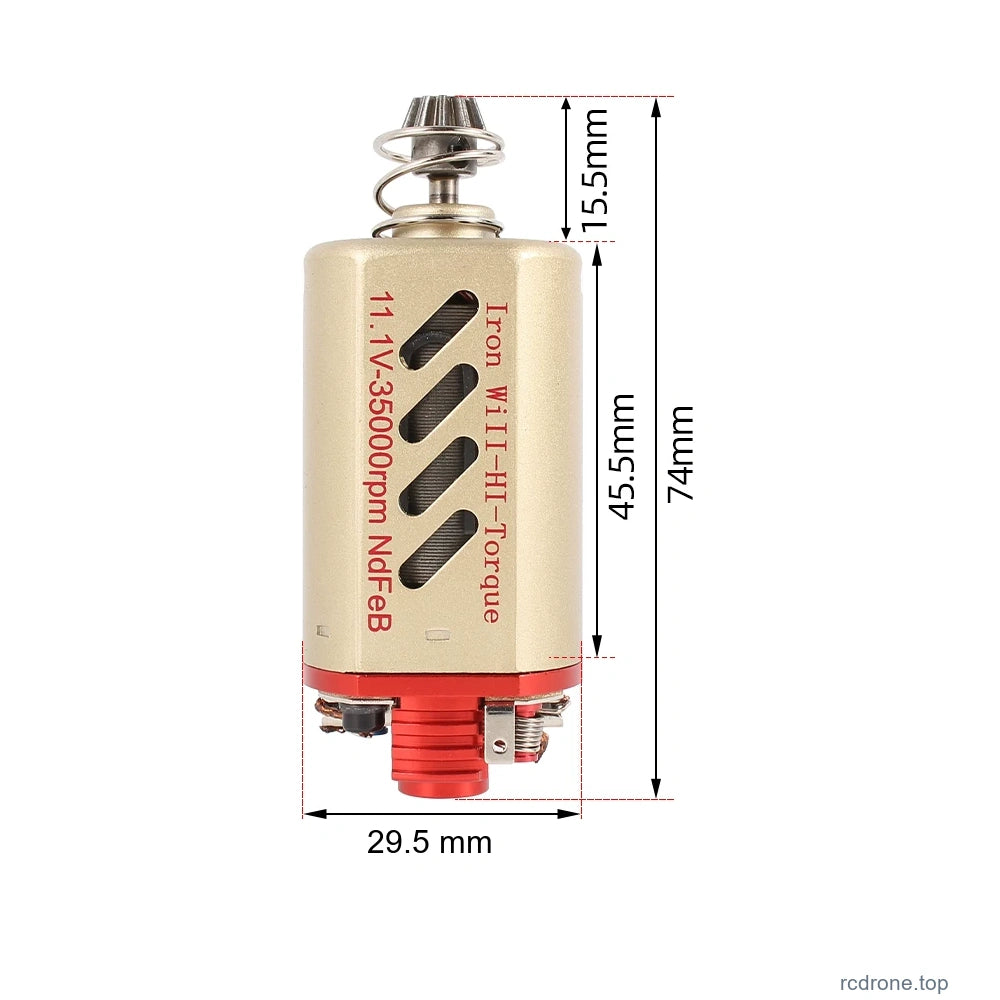

89 35000 23000 N35H NdFeB Aluminio CNC Acero MIM D-bore 8 ventilaciones inclinadas

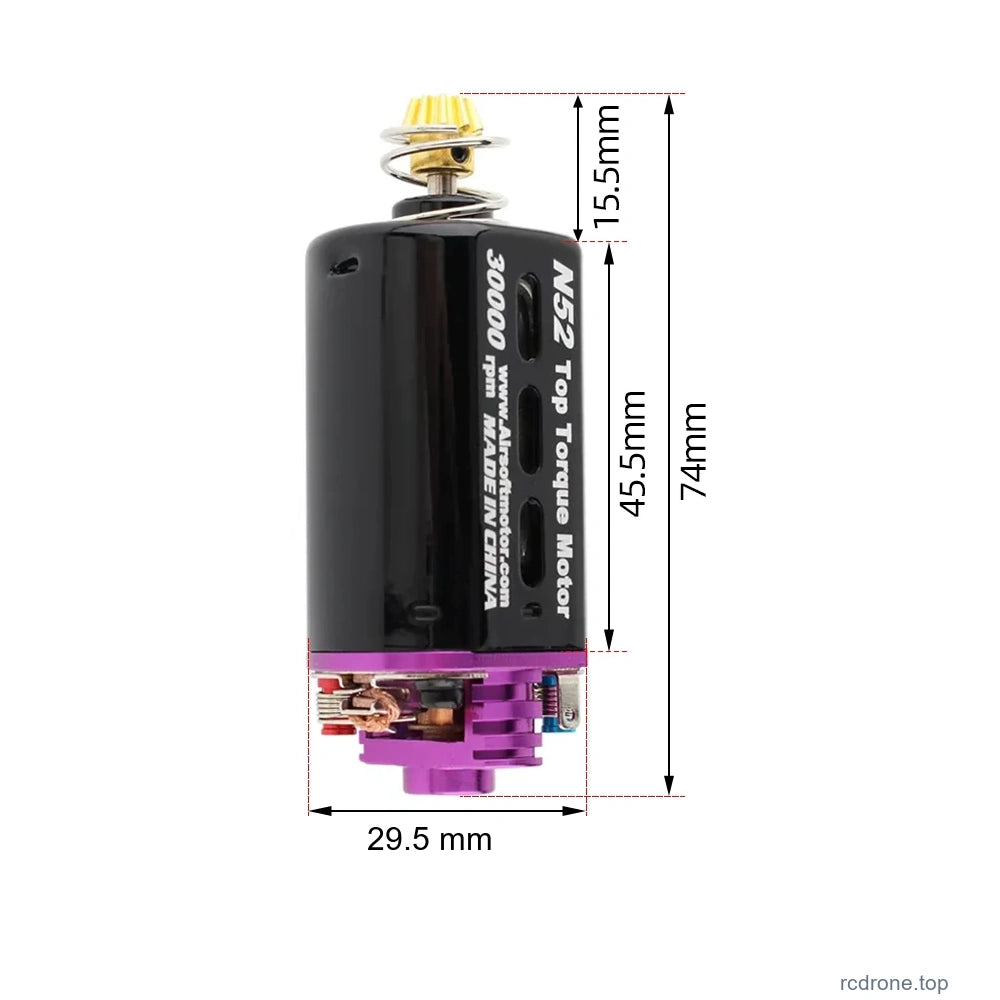

90 30000 20000 N52 NdFeB Aluminio CNC Acero MIM D-bore chapado en oro 6 ventilaciones planas
91 38000 25000 N52 NdFeB Aluminio CNC Acero MIM D-bore chapado en oro 6 ventilaciones planas
92 26000 17000 N52 NdFeB Aluminio CNC Acero MIM D-bore chapado en oro 8 ventilaciones inclinadas
93 35000 17000 Ferrita prensada en húmedo Nylon Aleación de metalurgia en polvo Cerrado
94 31000 20000 N35H NdFeB PPS Acero MIM D-bore chapado en oro Cerrado
95 25000 16000 N35H NdFeB PPS Acero MIM D-bore chapado en oro Cerrado

92# además lista 35, 000 rpm a 14.8 V.85# incluye un ventilador de enfriamiento interno. Los colores físicos, etiquetas, terminales y ventilación siguen la foto de la opción seleccionada; un formato compartido480 no hace que los devanados sean intercambiables.

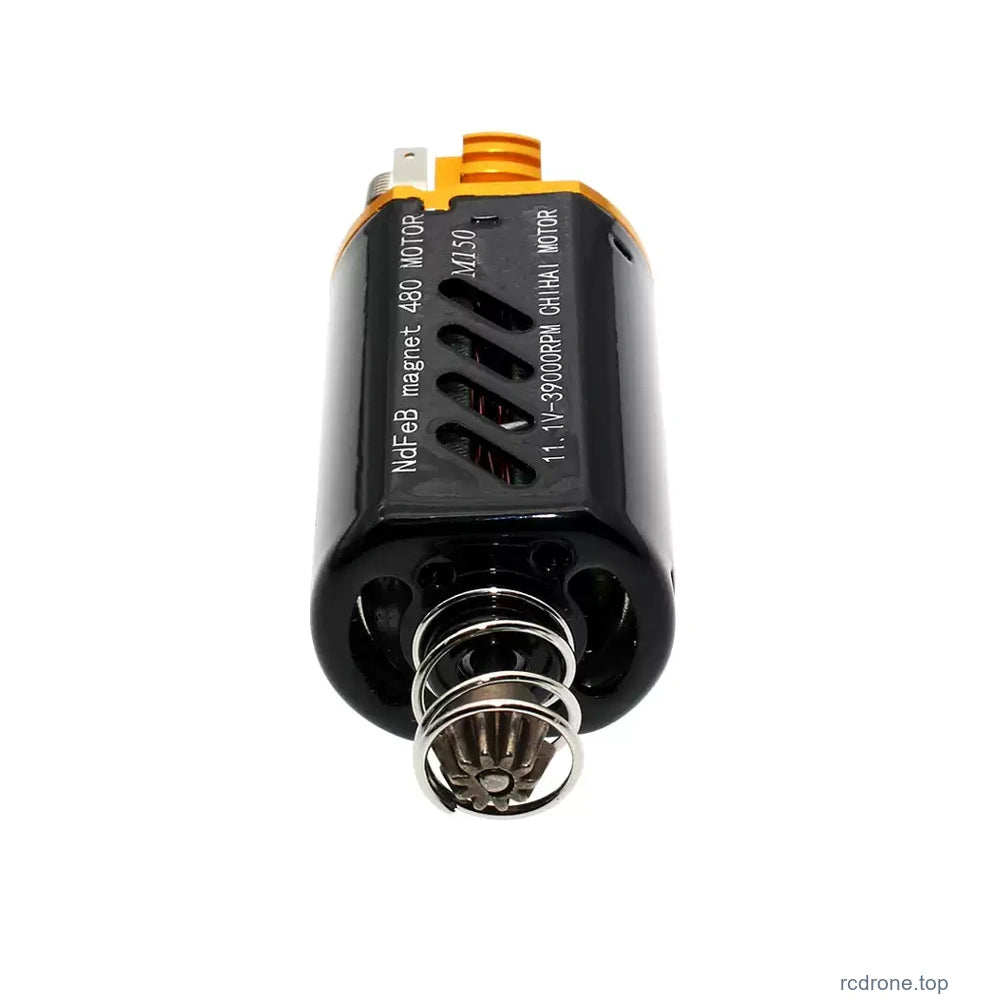

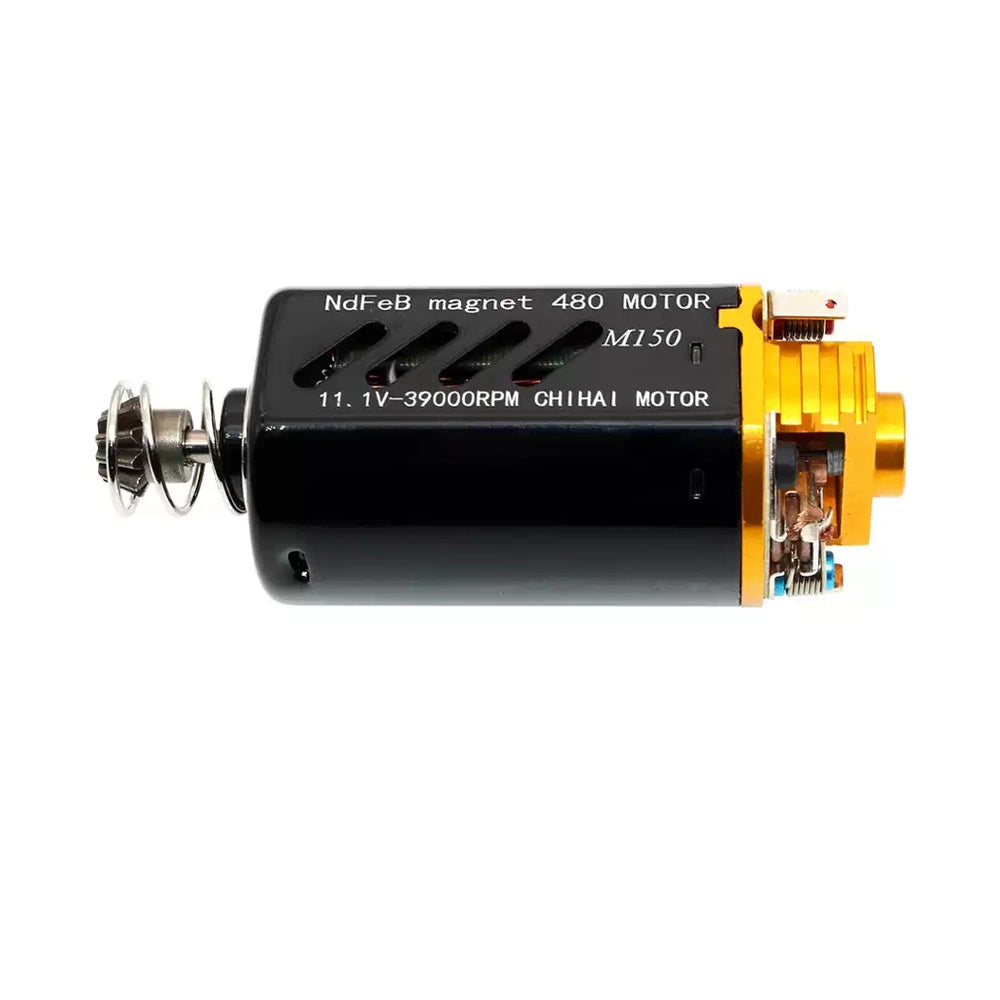

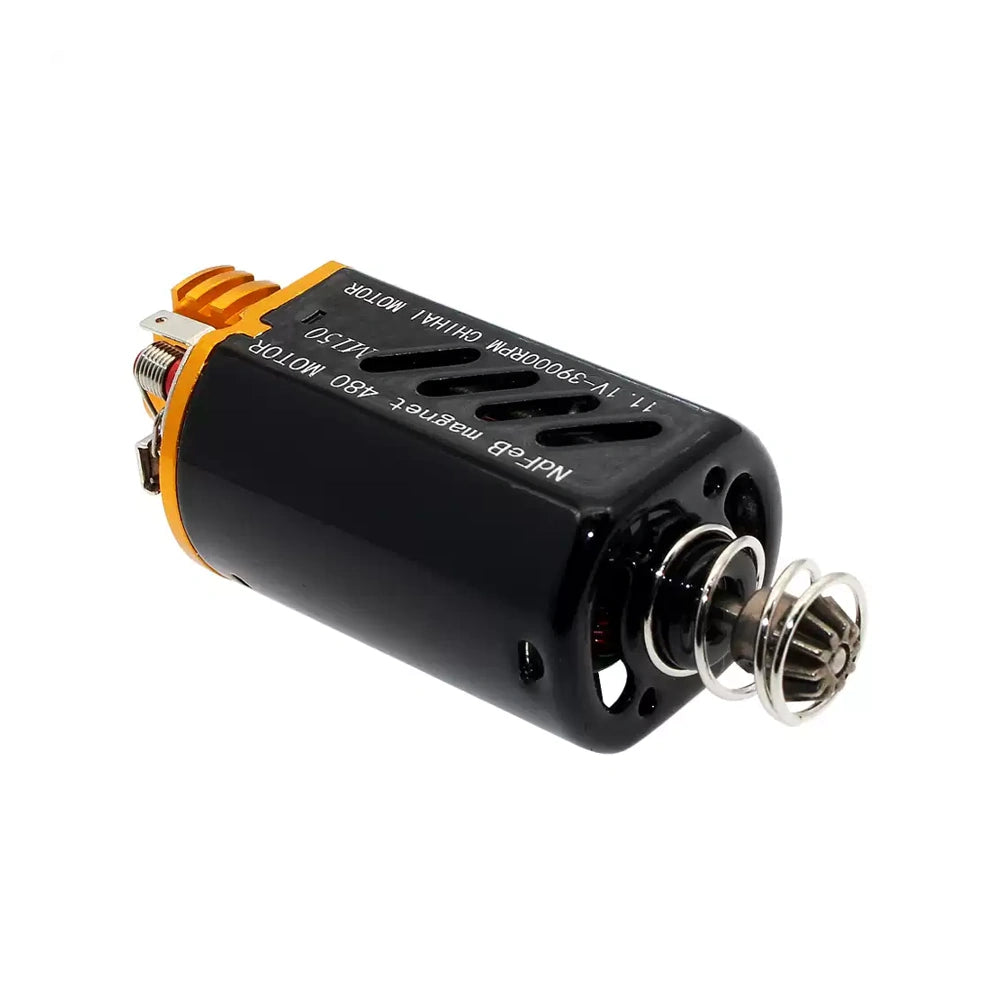

81# / CHF-480WA-8513G Rendimiento a 11.1 V

Esta tabla se aplica solo a la referencia 81#. Los otros motores numerados tienen devanados y construcciones diferentes. Los puntos de máxima eficiencia y máxima salida son condiciones diferentes, y ninguno establece una clasificación de servicio continuo.

Condición Velocidad Corriente Par Salida / eficiencia
Carga sin 39, 000 rpm 5.00 A — —
Estancamiento 0 rpm 232.5 A 422.5mN.m No es un punto de operación
Eficiencia máxima 34, 012 rpm 34.10 A 54.03mN.m 192.6 W /50.884%
Salida máxima 19, 500 rpm 118.75 A 211.25mN.m 431.65 W /32.74%

La corriente de bloqueo y el par describen un rotor bloqueado. Evite el bloqueo y la sobrecarga; elija la fuente, el cableado, el camino de conmutación y la refrigeración para la carga de funcionamiento real.

Conexión eléctrica e instalación

  • Coincida la proyección del eje, el engranaje del piñón, el contorno y el espacio de los terminales antes de la instalación.
  • Utilice una fuente de DC de alta corriente adecuada y un sistema de conmutación para el devanado seleccionado. Varios números de referencia especifican un camino de conexión XT30 y al menos 1.Conductores de 0 mm²; verifique la carga y conexión actual.
  • Para 93#, use conexiones de terminal de espiga de 2.8 mm; evite soldar directamente a los terminales del motor.
  • Los motores de alta velocidad pueden generar calor sustancial. Reduzca la carga y proporcione refrigeración adecuada al ciclo de trabajo.
  • La velocidad disminuye bajo carga. Reducir la velocidad del motor también puede reducir el par disponible; seleccione según los requisitos del mecanismo real.
  • El ruido varía con la velocidad y la carga. Evite la operación en vacío, la carga excesiva y el voltaje desajustado.

Aplicaciones

Para mecanismos de hobby y modelo compactos compatibles que requieren un motor de CC con escobillas de formato 480. Seleccione según el modelo numerado, suministro, ajuste mecánico y carga. El formato del motor por sí solo no establece la compatibilidad con un mecanismo o controlador particular.

Qué incluye

Un motor numerado seleccionado con su eje, piñón y disposición de resorte ilustrados.Los motores alternativos en las imágenes de comparación no son un paquete de múltiples motores. El conjunto de engranajes de 16 dientes ilustrado por separado es un accesorio opcional y no está incluido en todas las opciones de motor. La batería, el controlador, la fuente y los cables de conexión externa no están incluidos.

FAQ

¿Todos los 15 motores tienen imanes de NdFeB?

No.93# utiliza ferrita prensada en húmedo; las otras configuraciones numeradas listan N35H o N52 NdFeB como se muestra en la tabla de modelos.

¿Puedo aplicar la tabla de corriente y par de 81# a cada modelo?

No. Describe la referencia CHF-480WA-8513G a 11.1 V; otros devanados tienen características separadas.

¿Está especificado 14.8 V para cada opción?

No. Solo 92# tiene una referencia de 14.8 V /35, 000 rpm en su arte numerado.

¿Son estos los motores de eje largo 480?

No. Estas opciones utilizan la proyección de eje de 15.5 mm y referencias generales de 74 mm. Verifique el motor y el piñón elegidos antes de la instalación.

Detalles Visuales

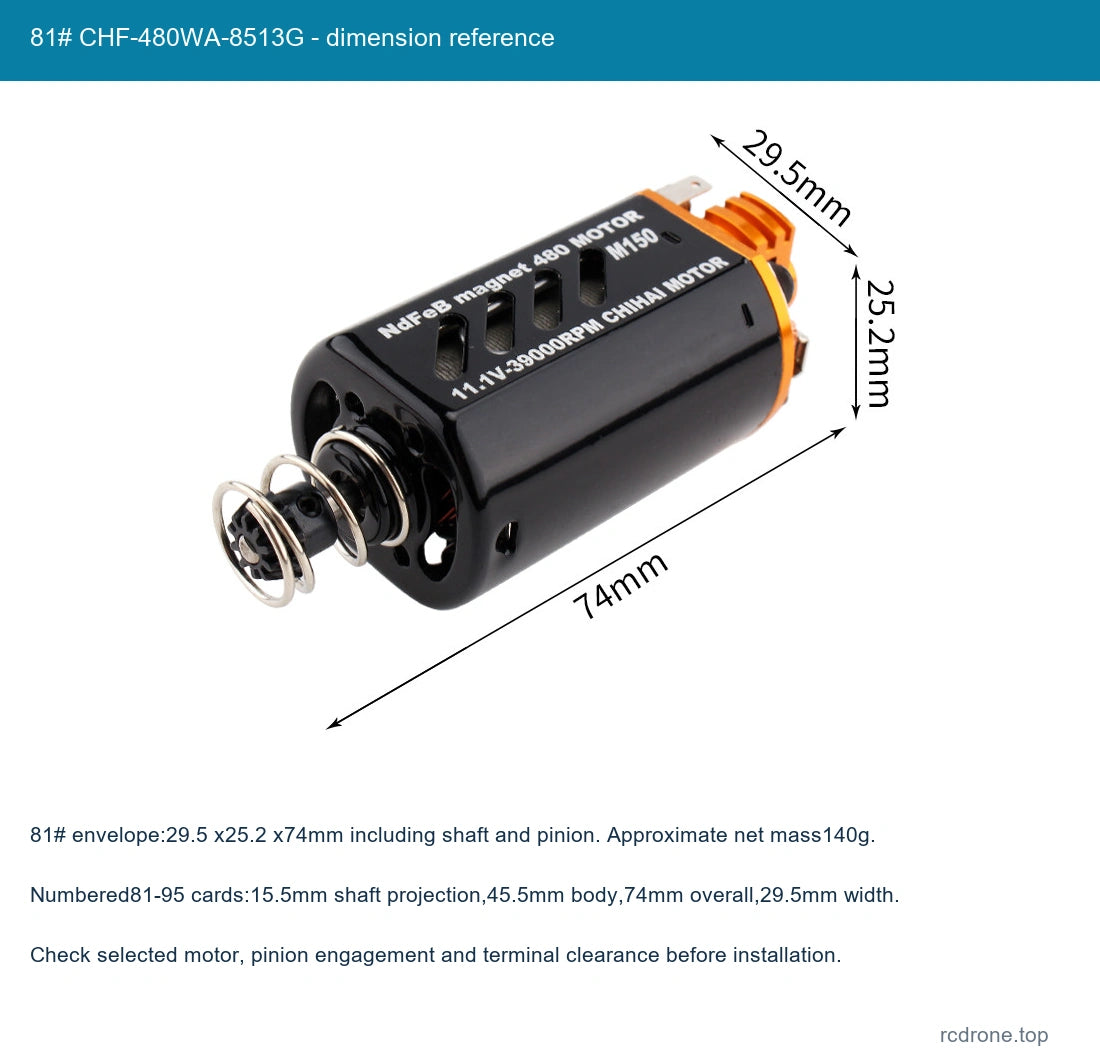

81# CHF-480WA-8513G - dimension reference
81# CHF-480WA-8513G - referencia de dimensiones

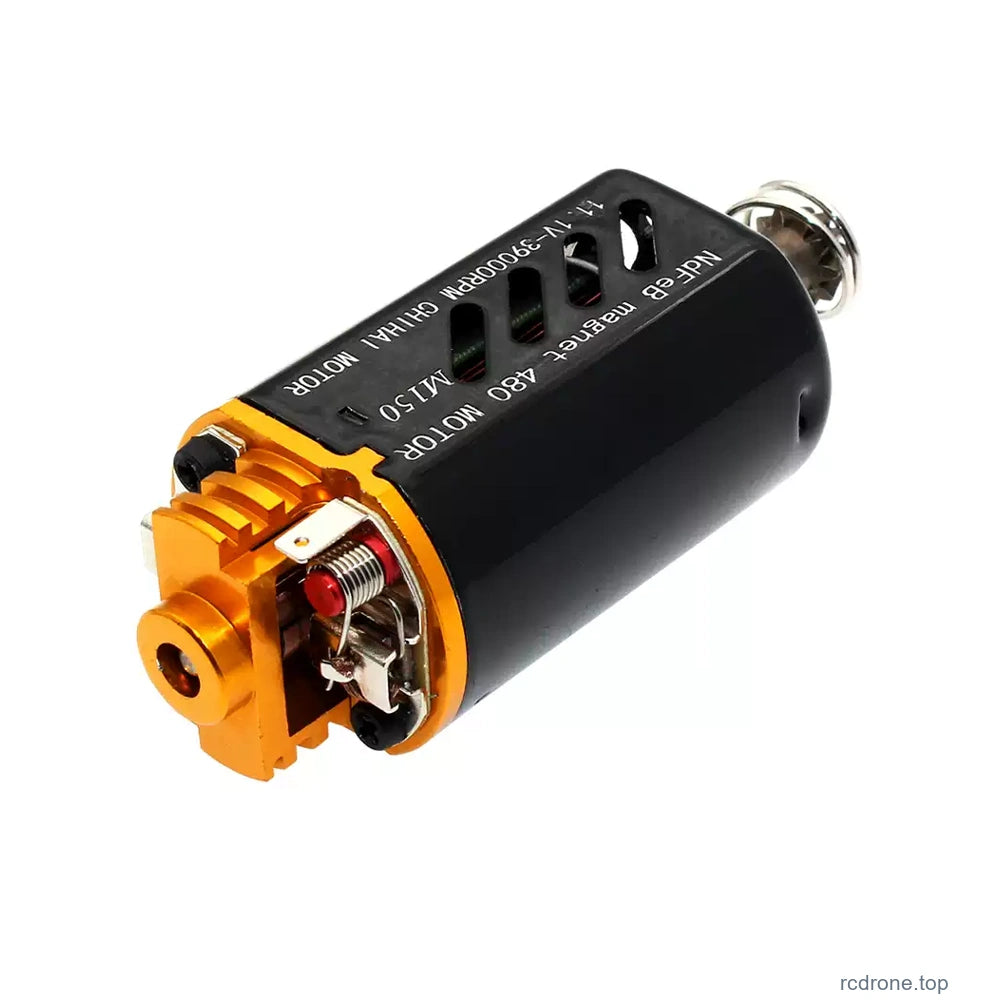

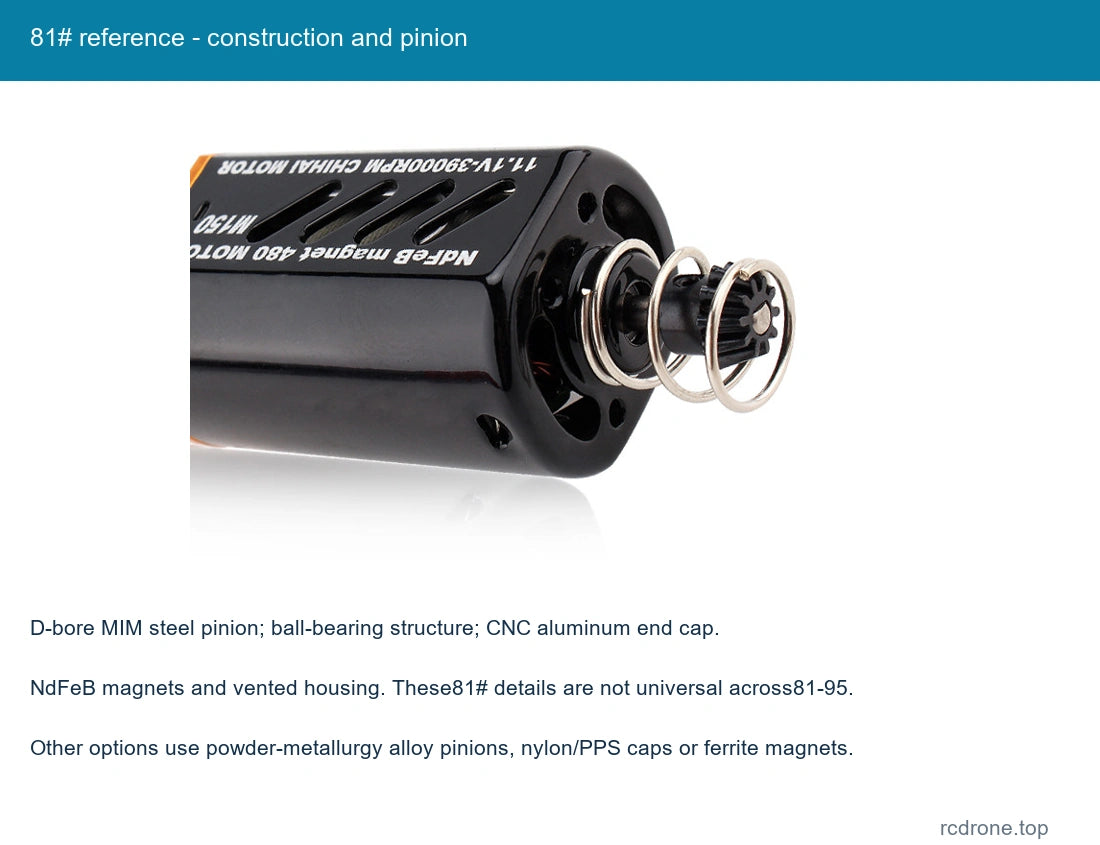

81# reference - construction and pinion
81# referencia - construcción y piñón

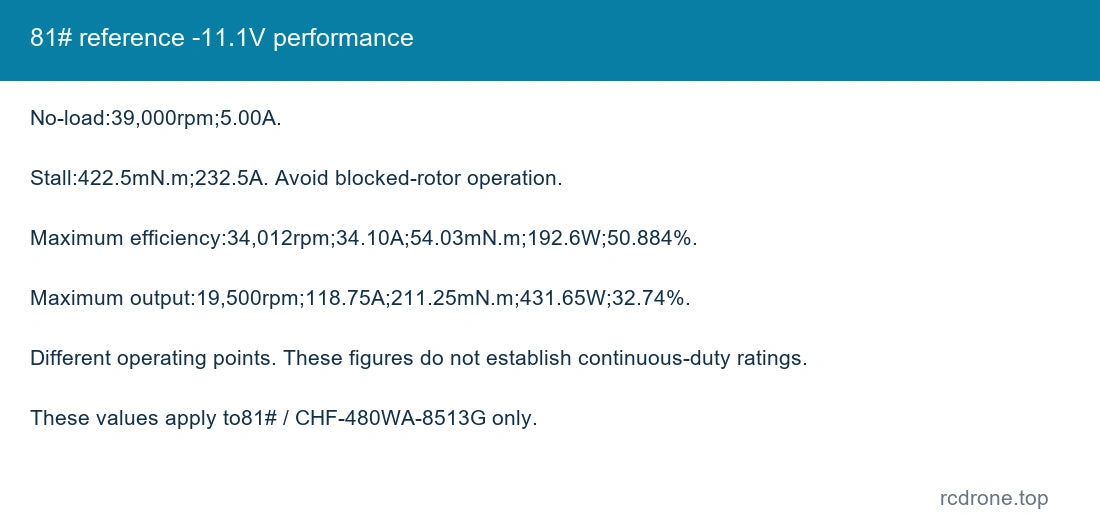

81# reference -11.1V performance
81# referencia - rendimiento de 11.1 V

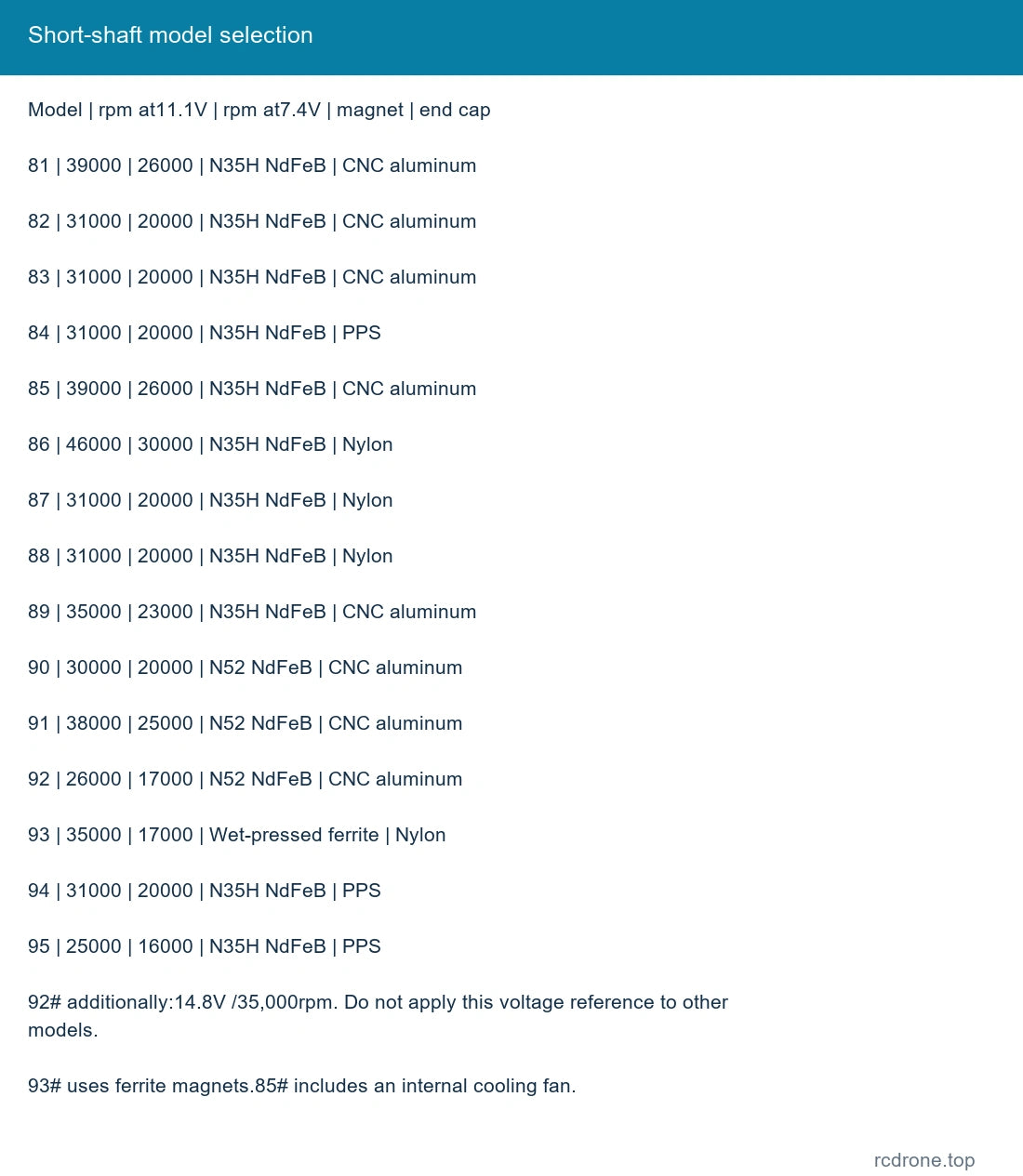

Short-shaft model selection
Selección de modelo de eje corto

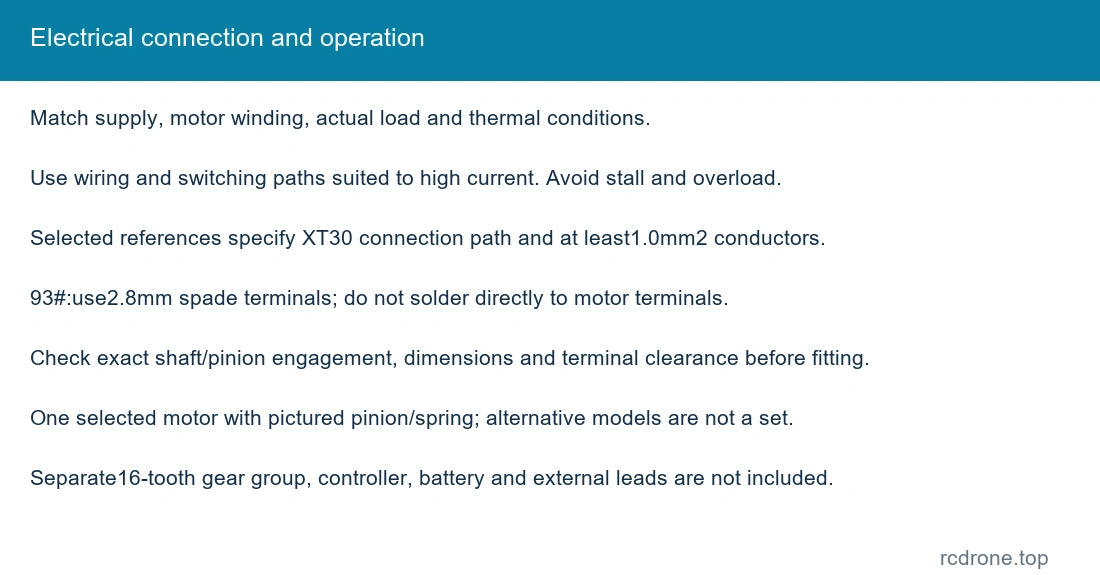

Electrical connection and operation
Conexión eléctrica y operación
