CHIHAI CHF-GM12 Reductor de Engranajes Micro de 12 x 10 mm para Motores N10 N20 N30

CHIHAI CHF-GM12 Reductor de Engranajes Micro de 12 x 10 mm para Motores N10 N20 N30

CHIHAI MOTOR

Precio habitual $15.77 USD
Precio habitual Precio de venta $15.77 USD
Venta Agotado
Impuestos incluidos. Envío Calculado al finalizar la compra.
Relación de engranajes
Eje de salida
Ver todos los detalles

Resumen

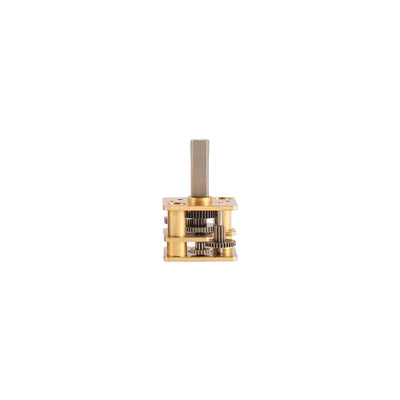

El CHIHAI MOTOR CHF-GM12 reductor de engranaje es un compacto engranaje cuadrado de 12 x 10 mm para motores N10, N20 y N30 adecuadamente emparejados. Contiene un conjunto de reducción de metal y se suministra con un piñón de entrada de motor separado y dos tornillos de montaje. El motor no está incluido.

Características

  • Marco de metal abierto con engranajes de acero cortados con precisión.
  • Múltiples relaciones de reducción y longitudes de eje de salida para mecanismos compactos.
  • Orificio de piñón de entrada de 1 mm para un eje de motor coincidente.
  • Masas del engranaje de aproximadamente 5 g.

Especificaciones

Artículo Especificación
Modelo CHF-GM12
Producto Reductor de engranaje micro cuadrado independiente; motor no incluido
Huella principal 12 x 10 mm
Referencias de profundidad del cuerpo de la serie 9 mm o 11 mm, dependiendo de la configuración de reducción; ver tabla de referencia
Masa neta de la caja de engranajes Aproximadamente 5 g
Familias de motores N10, N20 y N30; se requiere un eje y patrón de montaje coincidentes
Otra forma de motor compatible Motor sin núcleo de 12 mm de diámetro con orificios de montaje roscados adecuados y eje
Orificio del piñón de entrada 1 mm; ajuste solo un eje de motor de 1 mm coincidente
Eje de salida Referencia de dibujo de eje D de 3 mm de diámetro, con longitudes de proyección seleccionables; el perfil para la opción 1000:1 no está especificado
Proyecciones de salida ofrecidas 4.4, 5, 6.3, 7.7 y 10 mm en las combinaciones listadas
Tabla de interfaz de montaje Dos agujeros diagonales nominales M1.6, separación diagonal 9.44 mm
Dibujo de coincidencia del motor 2.4 +/-0.2 mm extensión del eje; 1 mm eje con tolerancia -0.002/-0.008 mm; 2-M1.4 x0.3 motor thread callout
Construcción de engranajes Engranajes de acero cortados con precisión con placas de soporte metálicas abiertas
Temperatura de funcionamiento normal -10 a +60 grados C

Selección de relación y eje

Relación de reducción Proyección y perfil del eje de salida
10:1 10 mm D
20:1 10 mm D
30:1 10 mm D
50:1 10 mm D
100:1 10 mm D
150:1 10 mm D
210:1 10 mm D
298:1 10 mm D
380:1 10 mm D
1000:1 10 mm - Perfil no especificado
10:1 4.4 mm D
50:1 4.4 mm D
100:1 4.4 mm D
150:1 4.4 mm D
298:1 4.4 mm D
380:1 4.4 mm D
298:1 7.7 mm D
210:1 5 mm D
210:1 6.3 mm D

Elija una de las combinaciones listadas. D identifica las opciones de eje D-flat; la selección 1000:1 especifica una proyección de 10 mm sin definir su perfil. El marco cuadrado es la construcción ofrecida.Las ilustraciones de marco redondeado y de placa de acero alternativa muestran otras construcciones de la serie y no son opciones separadas en este producto.

Referencias de Rendimiento de la Serie

La tabla cubre la familia de cajas de engranajes, incluyendo relaciones que no son seleccionables aquí. El par nominal y el par permitido momentáneo son límites diferentes. No utilice el par momentáneo como una calificación de operación continua. Las cifras de ruido no tienen una distancia de prueba especificada ni una condición de operación del motor y son referencias en lugar de un nivel de ruido garantizado del sistema ensamblado.

Relación Etapas Par nominal (gf·cm) Par momentáneo (gf·cm) Referencia de ruido (dB) Dimensiones del cuerpo (mm)
3:1 2 200 600 <60 12 x10 x9
5:1 2 200 600 <60 12 x10 x9
10:1 2 200 600 <60 12 x10 x9
17:1 4 300 900 <60 12 x10 x9
20:1 4 300 900 <60 12 x10 x9
30:1 4 300 900 <60 12 x10 x9
36:1 4 300 900 <60 12 x10 x9
50:1 4 400 1200 <60 12 x10 x9
63:1 4 400 1200 <60 12 x10 x9
100:1 4 500 1500 <60 12 x10 x9
110:1 5 500 1500 <50 12 x10 x9
150:1 5 500 1500 <50 12 x10 x9
210:1 5 800 2400 <50 12 x10 x9
250:1 5 800 2400 <50 12 x10 x9
298:1 5 800 2400 <50 12 x10 x9
380:1 5 800 2400 <50 12 x10 x9
372:1 7 1000 3000 <40 12 x10 x11
625:1 7 1000 3000 <40 12 x10 x11
800:1 7 1000 3000 <40 12 x10 x11
1000:1 7 1000 3000 <40 12 x10 x11

Ajuste e instalación del motor

El piñón de entrada se adapta a un eje de motor de 1 mm.Confirme el diámetro del eje, la proyección, los agujeros roscados y el espaciado de los agujeros diagonales contra los dibujos antes del ensamblaje. La tabla de interfaz de montaje especifica un espaciado diagonal nominal de M1.6 y 9.44 mm; el dibujo del motor coincidente separado etiqueta 2-M1.4 x0.3. Verifique el motor real y los tornillos suministrados antes de enroscar las piezas juntas. Los nombres de la familia de motores por sí solos no establecen la compatibilidad para cada versión.

  1. Utilice un dispositivo de prensa adecuado para instalar el piñón de manera perpendicular al eje del motor.
  2. Soporte el eje trasero del motor mientras presiona para evitar transferir fuerzas dañinas a través del motor.
  3. Alinee la caja de cambios y apriete los tornillos de montaje gradualmente en tres pasadas, manteniendo el ensamblaje cuadrado y estable.
  4. Maneje la caja de cambios remachada/plegada con cuidado; dejarla caer o manejarla de manera brusca puede aflojar la estructura.

Los conteos de dientes del piñón de entrada varían con la relación de reducción y no son intercambiables entre relaciones.Utilice el piñón suministrado con la caja de cambios seleccionada. También se puede utilizar un motor sin núcleo de 12 mm coincidente solo cuando su eje y los orificios de montaje roscados se ajusten. El rango de temperatura de funcionamiento normal es de -10 a +60 grados C; una construcción especial de -30 grados C no está incluida en estas selecciones.

Aplicaciones

Utilice este reductor en mecanismos pequeños impulsados por motor y prototipos compactos que requieran una velocidad de salida reducida. Seleccione un motor apropiado, una relación de reducción y una carga de funcionamiento; la caja de cambios independiente no tiene una clasificación de suministro eléctrico propia.

Qué incluye

  • Una caja de cambios cuadrada CHF-GM12 seleccionada.
  • Un piñón de entrada coincidente con un orificio de 1 mm.
  • Dos tornillos de montaje.

El motor, la fuente de alimentación, el controlador de motor y el dispositivo de instalación no están incluidos. Las imágenes de aplicaciones montadas en el motor ilustran la compatibilidad, no el contenido adicional del paquete.

FAQ

¿Esto incluye un motor N20?

No. Este es un engranaje independiente con piñón y tornillos; elija un motor de origen separado que coincida con el eje y el dibujo de montaje.

¿Puedo reutilizar un piñón de entrada para cada relación?

No. Los conteos de dientes del piñón dependen de la relación de reducción. Utilice el piñón correspondiente suministrado con el engranaje seleccionado.

¿Se ofrecen todas las longitudes de eje en cada relación?

No. Solo están disponibles las combinaciones de relación y eje listadas.

Detalles Visuales

Square gearbox - dimensions in mm
Engranaje cuadrado - dimensiones en mm
Rounded-frame geometry - series reference only
Geometría de marco redondeado - referencia de serie solamente
Motor shaft and mounting fit - check before assembly
Eje del motor y ajuste de montaje - verificar antes del ensamblaje
Gearbox family - performance references
Familia de engranajes - referencias de rendimiento
N10 / N20 / N30 assembly examples
Ejemplos de ensamblaje N10 / N20 / N30
Assembly and handling
Ensamblaje y manejo
