Motor de engranajes DC sin escobillas CHIHAI GM25-BLDC2418, 6V / 12V / 24V

Motor de engranajes DC sin escobillas CHIHAI GM25-BLDC2418, 6V / 12V / 24V

CHIHAI MOTOR

Precio habitual $22.08 USD
Precio habitual Precio de venta $22.08 USD
Venta Agotado
Impuestos incluidos. Envío Calculado al finalizar la compra.
Paquete
Relación de engranajes
Voltaje
Ver todos los detalles

Resumen

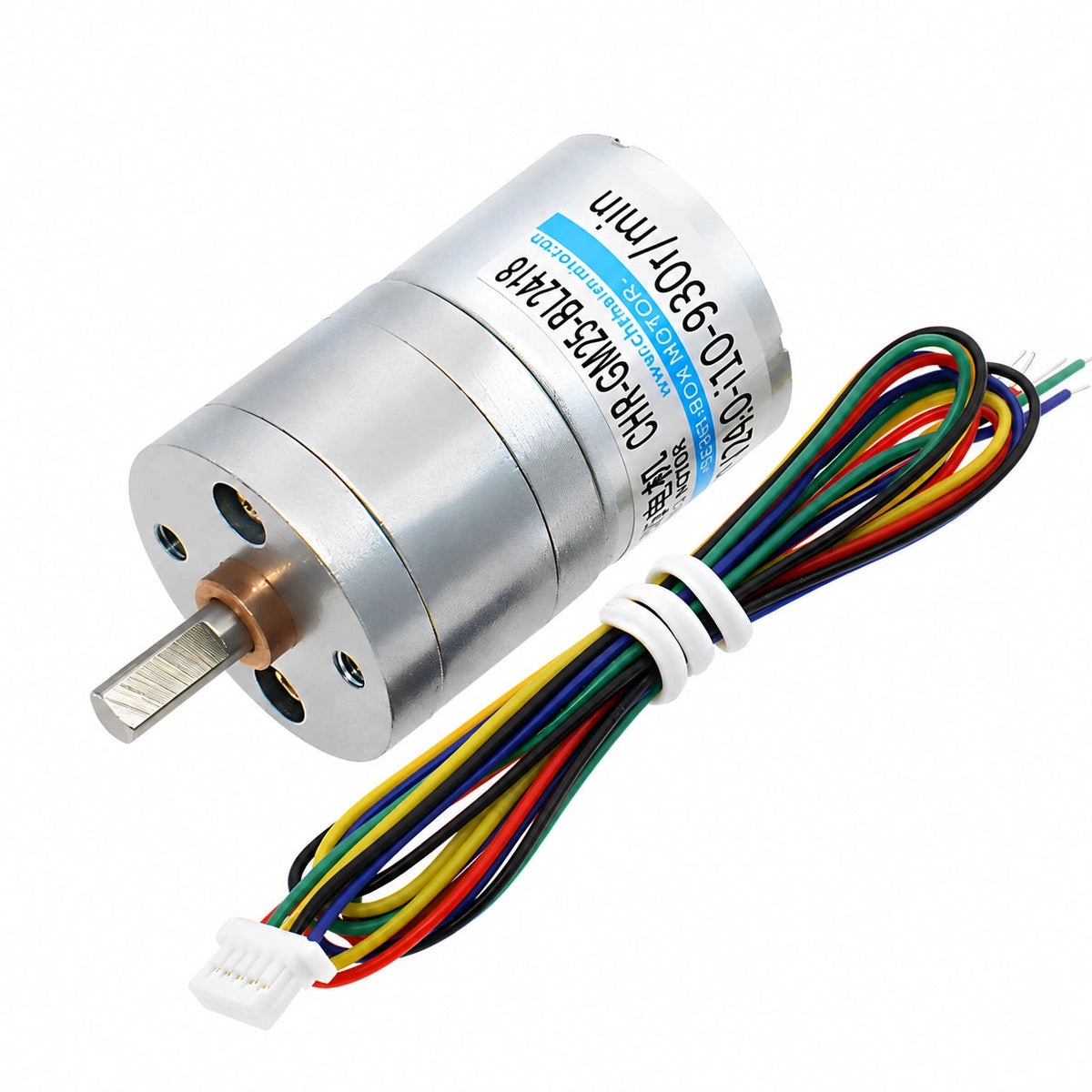

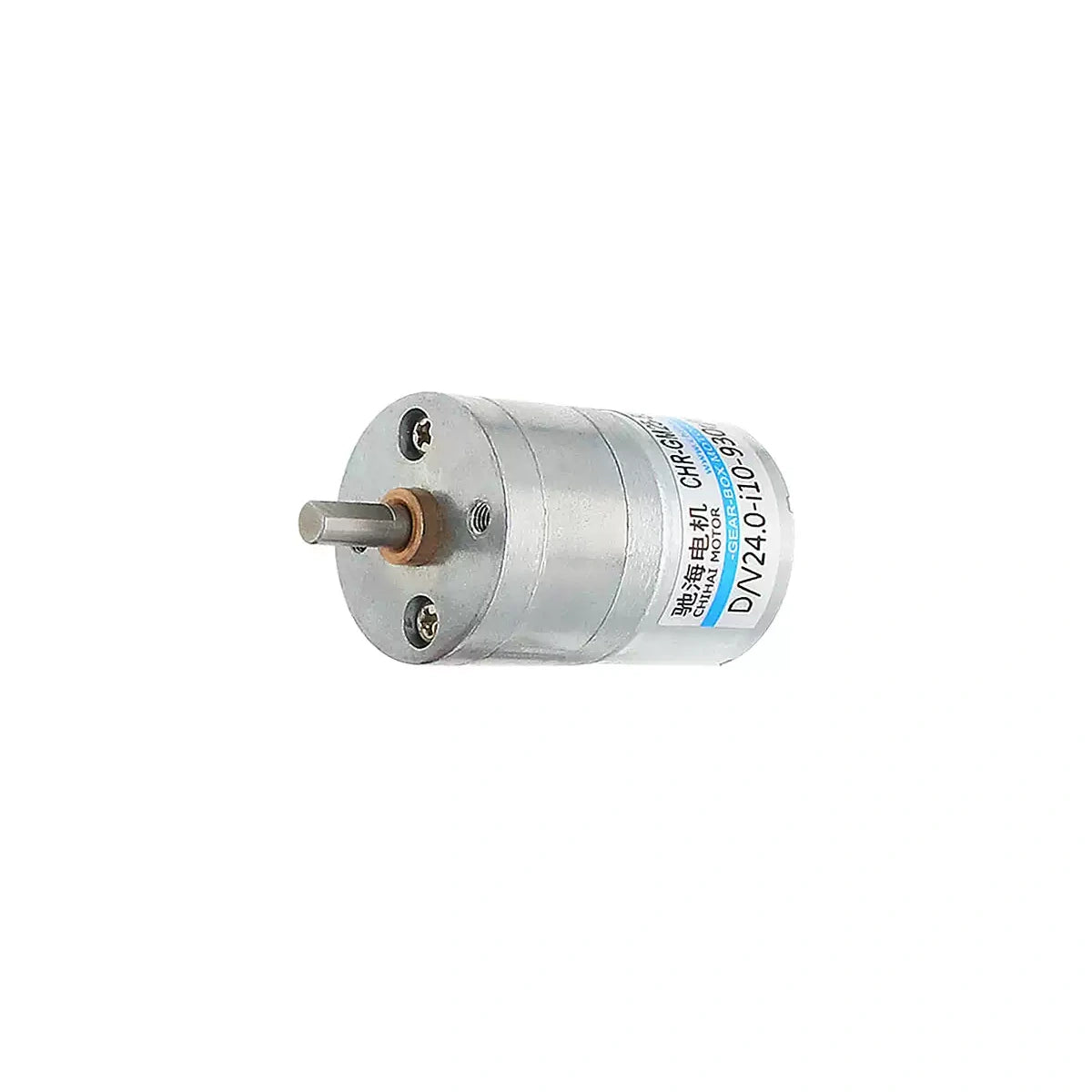

El MOTOR CHIHAI CHR-GM25-BLDC2418 es un motor de engranaje DC sin escobillas compacto de 25 mm con un controlador integrado, engranajes de reducción de metal completo y un eje de salida en forma de D de 4 mm. Seleccione el paquete, la relación de engranaje y el voltaje nominal para su mecanismo. El control de velocidad PWM, el control de dirección y la retroalimentación FG permiten la integración en pequeños robots, cerraduras electrónicas y equipos automatizados.

Características

  • Motor sin escobillas con controlador electrónico integrado.

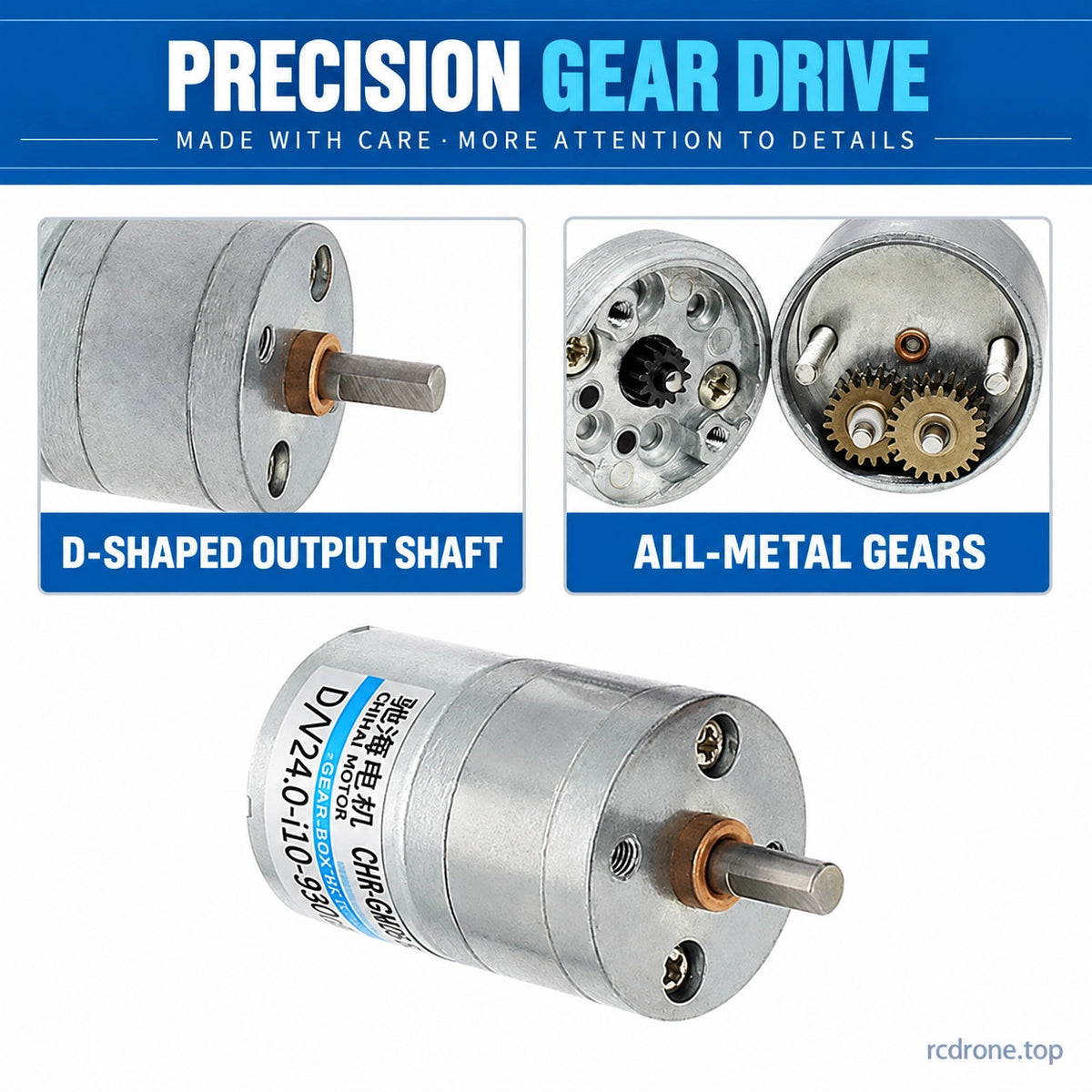

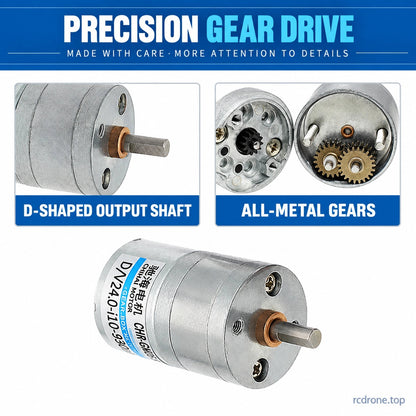

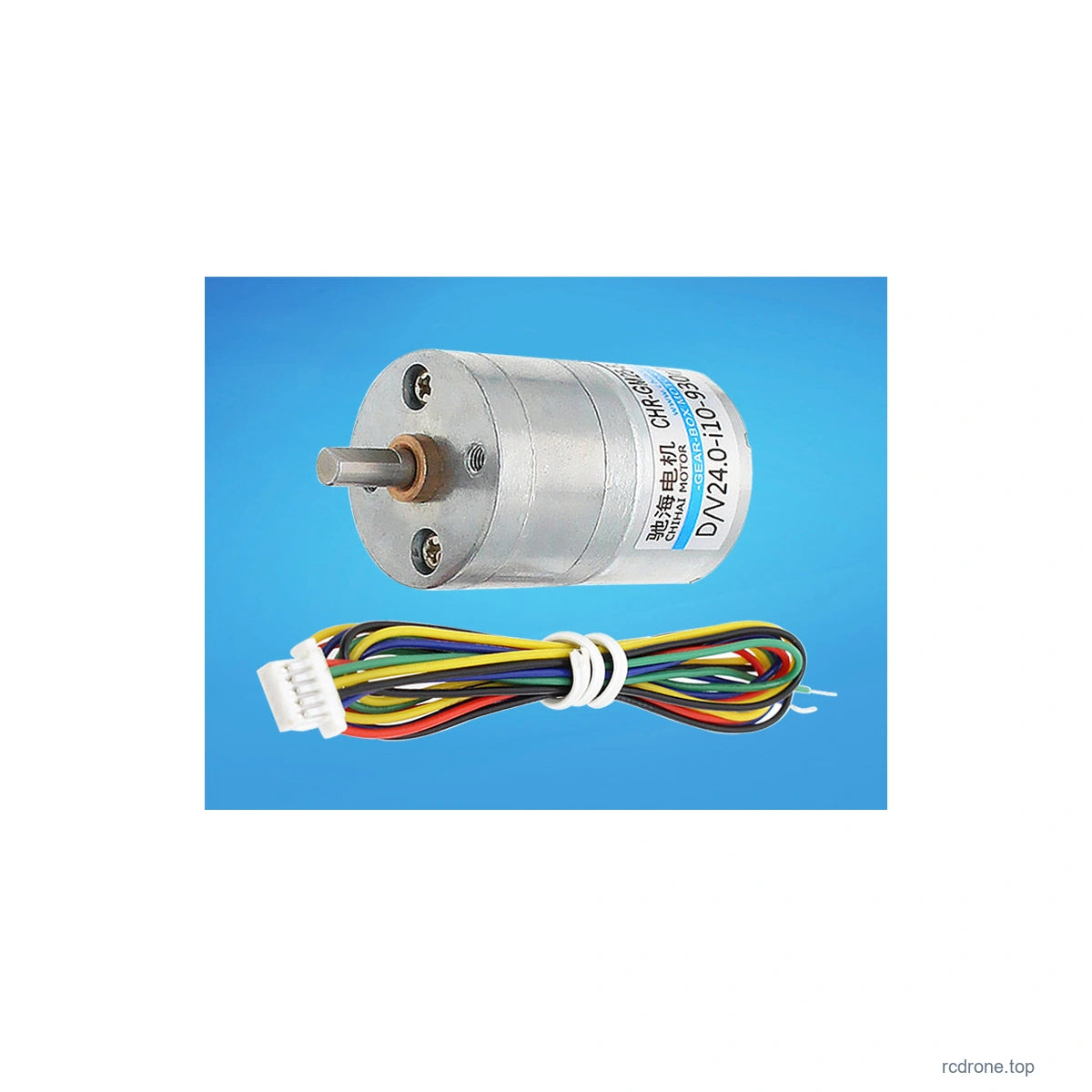

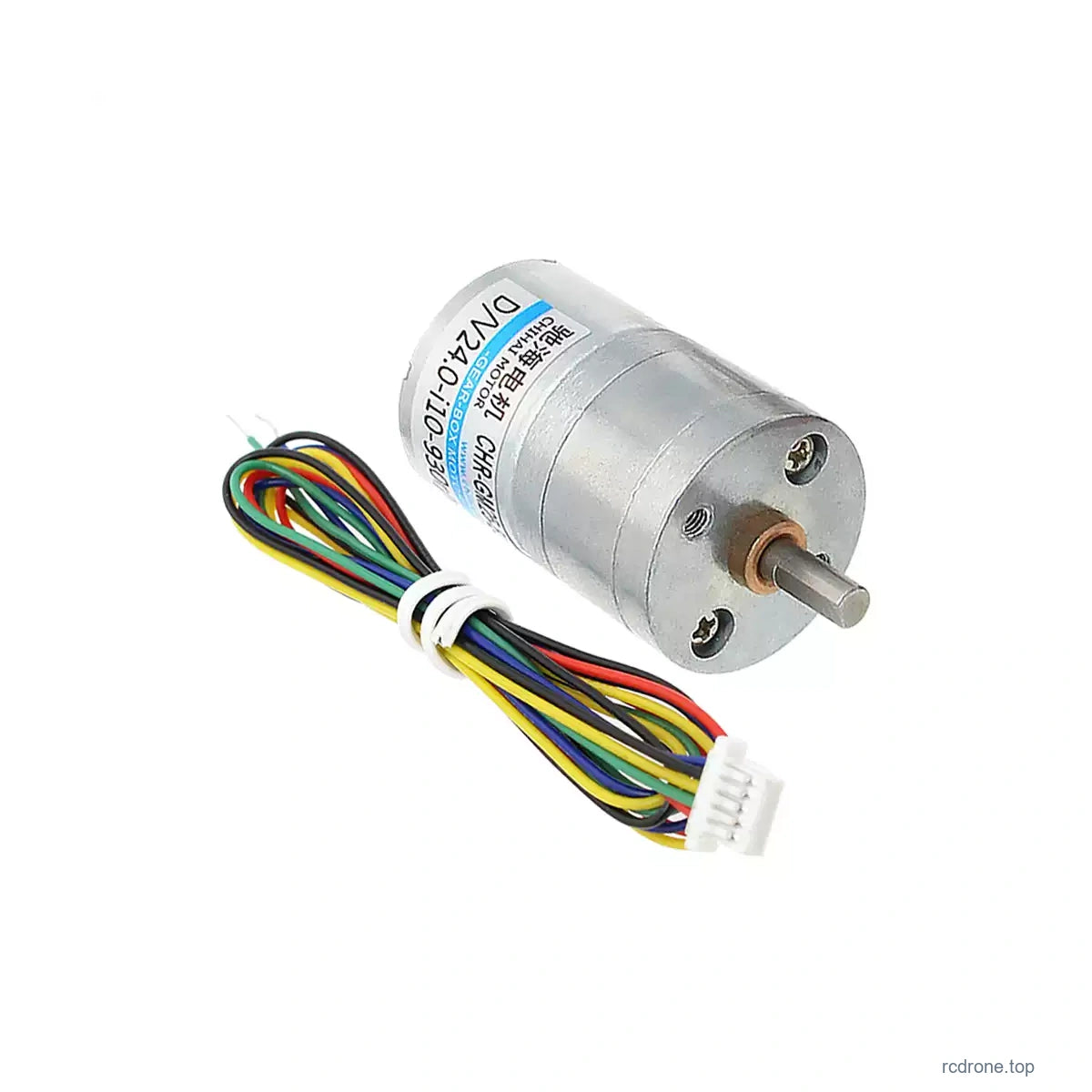

  • Tren de engranajes de reducción de metal completo y eje en forma de D para acoplamiento mecánico.

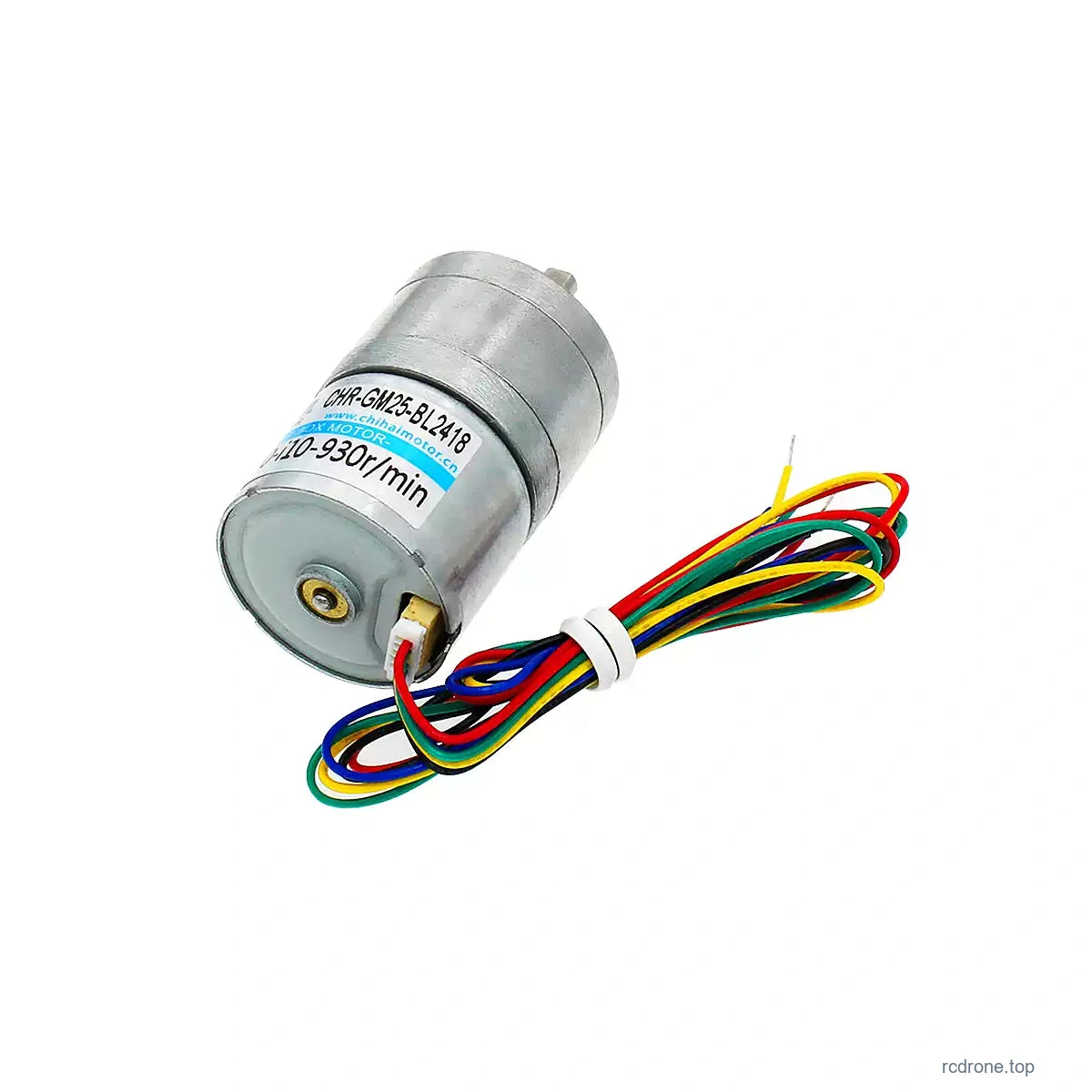

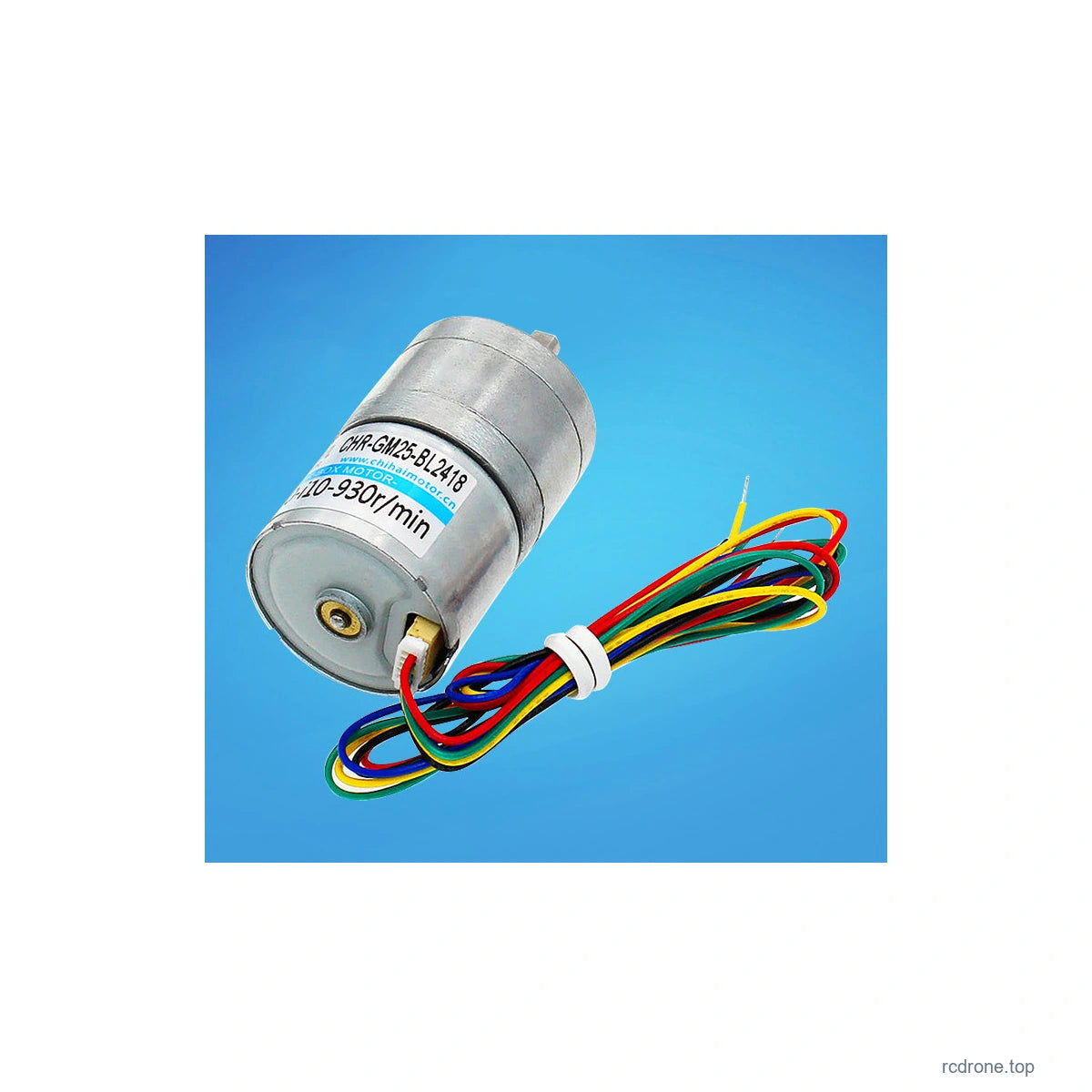

  • Conectores separados CW/CCW, PWM y FG en un arnés de cinco hilos.
  • Paquetes solo de motor, soporte y controlador de velocidad.
  • Diez opciones reales de relación de engranaje, incluyendo 15:1.

Especificaciones

Artículo Especificación
Modelo CHR-GM25-BLDC2418 / GM25-BL2418
Diseño del motor Motor de corriente continua sin escobillas de imán permanente, controlador integrado, engranajes de metal
Voltajes 6V carcasa negra; 12V o 24V carcasa plateada, según se seleccione
Diámetro de la caja de engranajes 25 mm
Diámetro del motor 24.4 mm
Eje de salida Eje D de 4 mm, protrusión de 12 mm; longitud plana de 8 mm
Dimensión plana del eje 3.5 mm
Boss frontal 7 mm de diámetro; 2.5 mm de proyección
Longitud del motor 18 mm, excluyendo la caja de engranajes y el eje
Montaje Dos agujeros roscados M3 con un espaciado de 17 mm; verifique el dibujo antes de mecanizar
Masa del motor Aproximadamente 69 g; varía con la relación de transmisión
Relaciones de transmisión ofrecidas 4.4:1, 9.3:1, 15:1, 20:1, 34:1, 45:1, 75:1, 100:1, 125:1, 478:1
Control de velocidad Activo-bajo 0–5V PWM; típico 15–25 kHz, 60 kHz máximo
Control de dirección Entrada lógica CW/CCW; alto o abierto = CCW, bajo = CW
Retroalimentación Pulsos del eje del motor FG: 6 pulsos/revolución para versiones plateadas; 18 pulsos/revolución para la versión negra de 6V
Conector Conector de cinco posiciones, con paso de 1.0 mm mostrado; verifique la orientación contra el diagrama de cableado

Rendimiento por Voltaje y Relación

Los siguientes son valores de referencia de la serie en cada voltaje indicado. El par nominal y el par de bloqueo son límites diferentes. 15:1 está disponible, pero su velocidad, par y longitud de la caja de engranajes no están especificados en estas tablas.La columna 217:1 es una referencia de serie y no es una opción seleccionable.

Rendimiento de 12V

Potencia máxima 0.65 W; corriente en vacío ≤50 mA; corriente nominal ≤0.13 A; corriente de bloqueo ≤0.35 A.

Relación rpm en vacío rpm nominal Par nominal (kgf·cm) Par de bloqueo (kgf·cm)
4.4:1 1000 700 0.07 ≥0.2
9.3:1 470 335 0.15 ≥0.5
20:1 225 150 0.32 ≥1.1
34:1 130 90 0.55 ≥1.7
45:1 100 70 0.75 ≥2.5
75:1 60 40 1.25 ≥3.5
100:1 45 30 1.60 ≥5.0
125:1 35 25 2.00 ≥6.0
217:1 20 15 3.00 ≥10.0
478:1 9.5 6 8.00 ≥10.0

Rendimiento de 24V

Potencia máxima 2.5 W; corriente en vacío ≤80 mA; corriente nominal ≤0.26 A; corriente de bloqueo ≤0.65 A.

Relación rpm sin carga rpm nominal Par nominal (kgf·cm) Par de estancamiento (kgf·cm)
4.4:1 2000 1450 0.15 ≥0.4
9.3:1 960 700 0.30 ≥1.0
20:1 450 325 0.65 ≥2.2
34:1 260 190 1.10 ≥3.5
45:1 200 145 1.50 ≥5.0
75:1 120 85 2.50 ≥7.0
100:1 90 65 3.30 ≥10.0
125:1 72 52 4.00 ≥10.0
217:1 41 30 6.00 ≥10.0
478:1 19 12 8.00 ≥10.0

Rendimiento de 6V

Potencia máxima 0.6 W; corriente en vacío ≤170 mA; corriente nominal ≤0.45 A; corriente de bloqueo ≤0.8 A.

Relación rpm sin carga rpm nominal Par nominal (kgf·cm) Par de estancamiento (kgf·cm)
4.4:1 1360 840 0.07 ≥0.2
9.3:1 645 400 0.15 ≥0.5
20:1 300 185 0.32 ≥1.1
34:1 175 108 0.55 ≥1.7
45:1 133 82 0.75 ≥2.5
75:1 80 50 1.25 ≥3.5
100:1 60 37 1.60 ≥5.0
125:1 48 30 2.00 ≥6.0
217:1 27 17 3.00 ≥10.0
478:1 12.5 7.7 8.00 ≥10.0

No ejecute en vacío o reinicie repetidamente contra una carga bloqueada. Un kgf·cm es una unidad de torque, no una carga útil soportada en kilogramos.

Dimensiones mecánicas

Longitud de la caja de cambios L Relaciones de serie
19 mm 4.4 / 9.3 / 20
21 mm 34 / 45
23 mm 75 / 100
25 mm 125 / 217 (solo de referencia)
27 mm 478

Utilice el dibujo y el motor seleccionado real para confirmar el montaje y el espacio del eje antes de mecanizar. No se especifica longitud de la caja de cambios para 15:1.

Cableado y Control

Los motores negros de 6V y los motores plateados de 12V/24V utilizan diferentes asignaciones de pines y colores de cables. Nunca intercambie sus suposiciones de arnés.Ajuste el suministro a la tensión nominal seleccionada; no invierta la polaridad de la alimentación.

Pin en la orientación del dibujo Motor plateado de 12V/24V Motor negro de 6V
1 Azul — PWM Negro — GND
2 Negro — GND Rojo — VCC
3 Amarillo — CW/CCW Amarillo — FG
4 Verde — FG Blanco — PWM
5 Rojo — VCC Naranja — CW/CCW

La lógica de dirección acepta 0–5V: alto (al menos 2.0V) o abierto selecciona CCW; bajo (como máximo 0.5V) selecciona CW.PWM utiliza operación activa-baja: aumentar la proporción de tiempo bajo incrementa el comando de funcionamiento. PWM del motor plateado alto al menos 2.0V o abierto detiene el motor; bajo a un máximo de 0.5V funciona. Para el modelo negro de 6V, la tabla de señales especifica al menos 1.0V para detener y a un máximo de 0.5V para funcionar. La frecuencia típica de PWM es de 15–25 kHz, máximo 60 kHz.

Salida FG del modelo plateado: 5.0V máximo alto, 0.5V máximo bajo, 2mA de corriente de señal, 6 pulsos por revolución del motor. FG del modelo negro: 5.0V máximo alto con 10 kΩ de pull-up, 0.5V máximo bajo, 5mA de corriente de señal, 18 pulsos por revolución del motor. Estos son pulsos del eje del motor, no conteos del codificador del eje de salida. La velocidad del motor en rpm se puede calcular como 60 × frecuencia (Hz) ÷ pulsos por revolución del motor.

La hoja de señal de 24V lista la tolerancia nominal de suministro ±10%; esto se aplica solo al motor de 24V. La hoja de señal del modelo negro muestra un rango de entrada de 5.5–10V, pero la configuración negra vendida es nominal de 6V: use 6V para el rendimiento declarado. Un resumen anterior enumera 5–12V para la familia; use el voltaje nominal seleccionado en lugar de aplicar ese resumen a todas las versiones.

Controlador de velocidad opcional

Los paquetes que enumeran un controlador incluyen una placa de control; el motor ya contiene su propio controlador. Conecte la alimentación del controlador V+/V− a la fuente de CC y VCC/GND del motor a rojo/negro. Conecte CW/CCW a amarillo en motores plateados o naranja en motores negros. Para velocidad ajustable, conecte PWM del controlador a azul en plateado o blanco en negro, deje BRAKE abierto y FG sin conexión a este controlador. Para el cableado en modo de freno, mueva el cable PWM del motor a BRAKE y deje el terminal PWM del controlador abierto; el ajuste de velocidad no está disponible en ese modo. Verifique las etiquetas de los terminales y el diagrama de voltaje correspondiente antes de aplicar energía.

Aplicaciones

  • Pequeño robot de conducción y mecanismos auxiliares que requieren movimiento rotativo con engranajes.
  • Cerradura electrónica y mecanismos de automatización compactos.
  • Plataformas rotativas automatizadas y mecanismos de posicionamiento, con control externo según sea necesario.
  • Desarrollo de mecanismos de impresoras y electrodomésticos donde las calificaciones y dimensiones del motor seleccionado se ajusten.

Las fotos de aplicación ilustran posibles contextos de integración, no sistemas completos incluidos o compatibilidad garantizada de instalación directa.

Qué está incluido

Paquete seleccionado Contenido

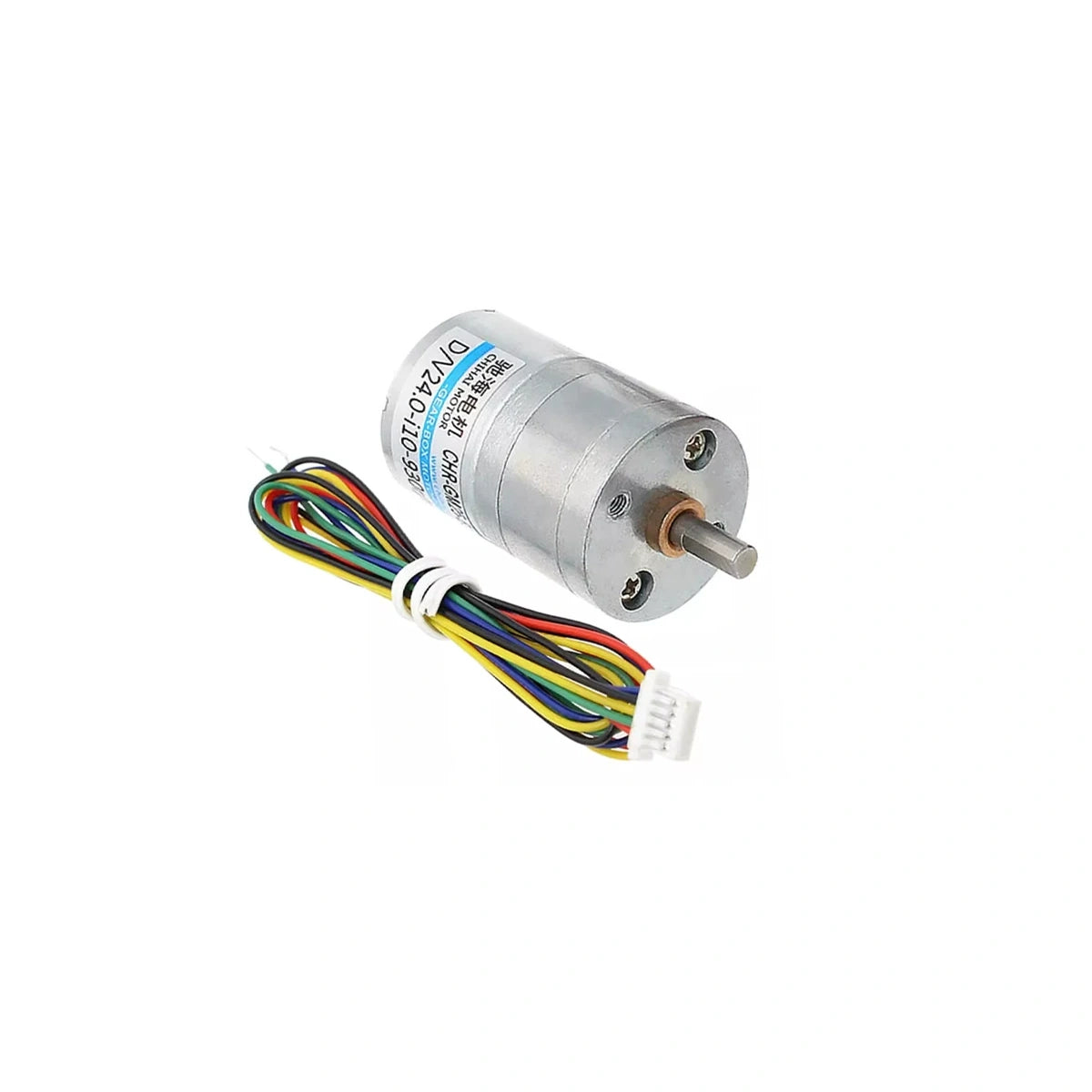

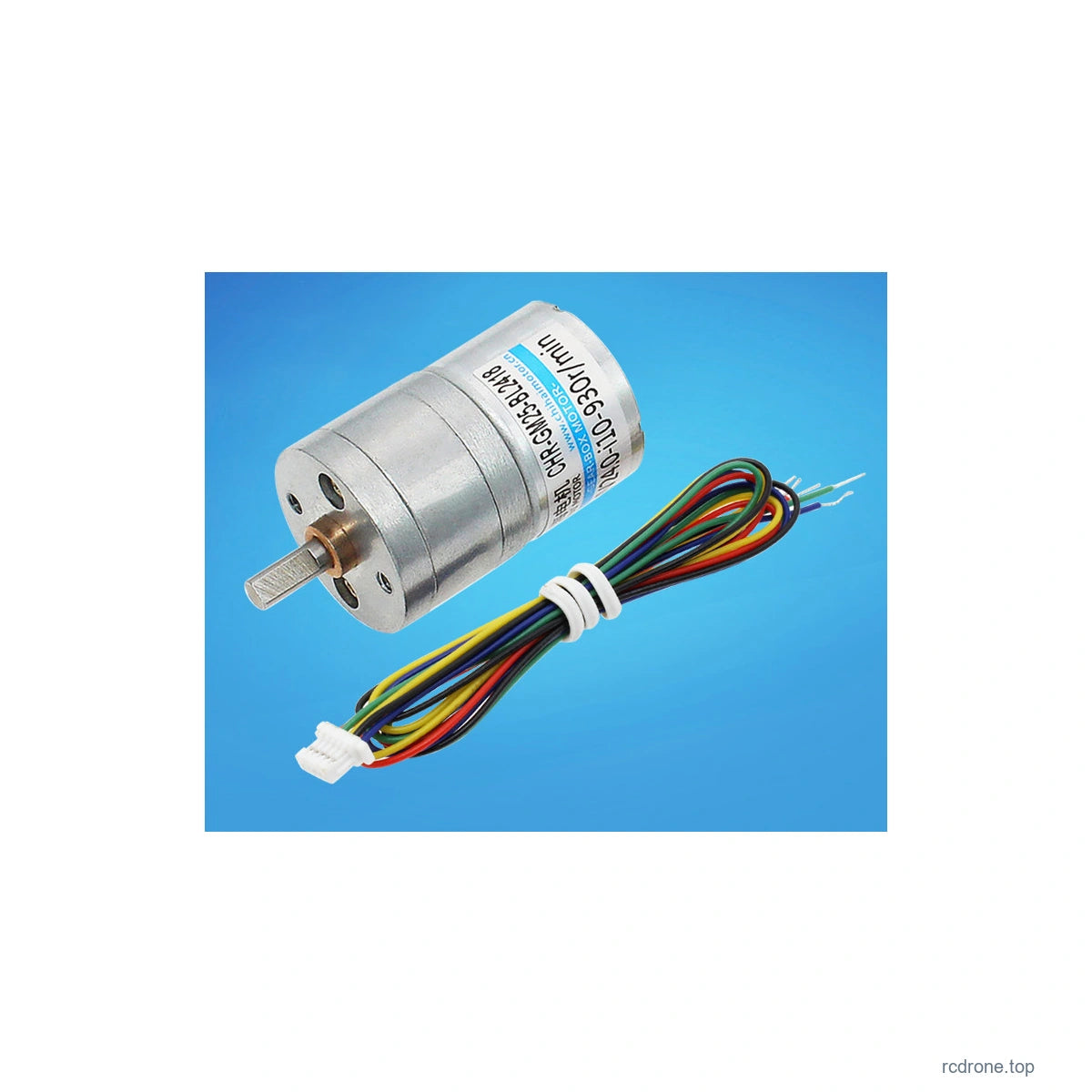

Solo motor 1 motor con engranaje seleccionado con conjunto de cables

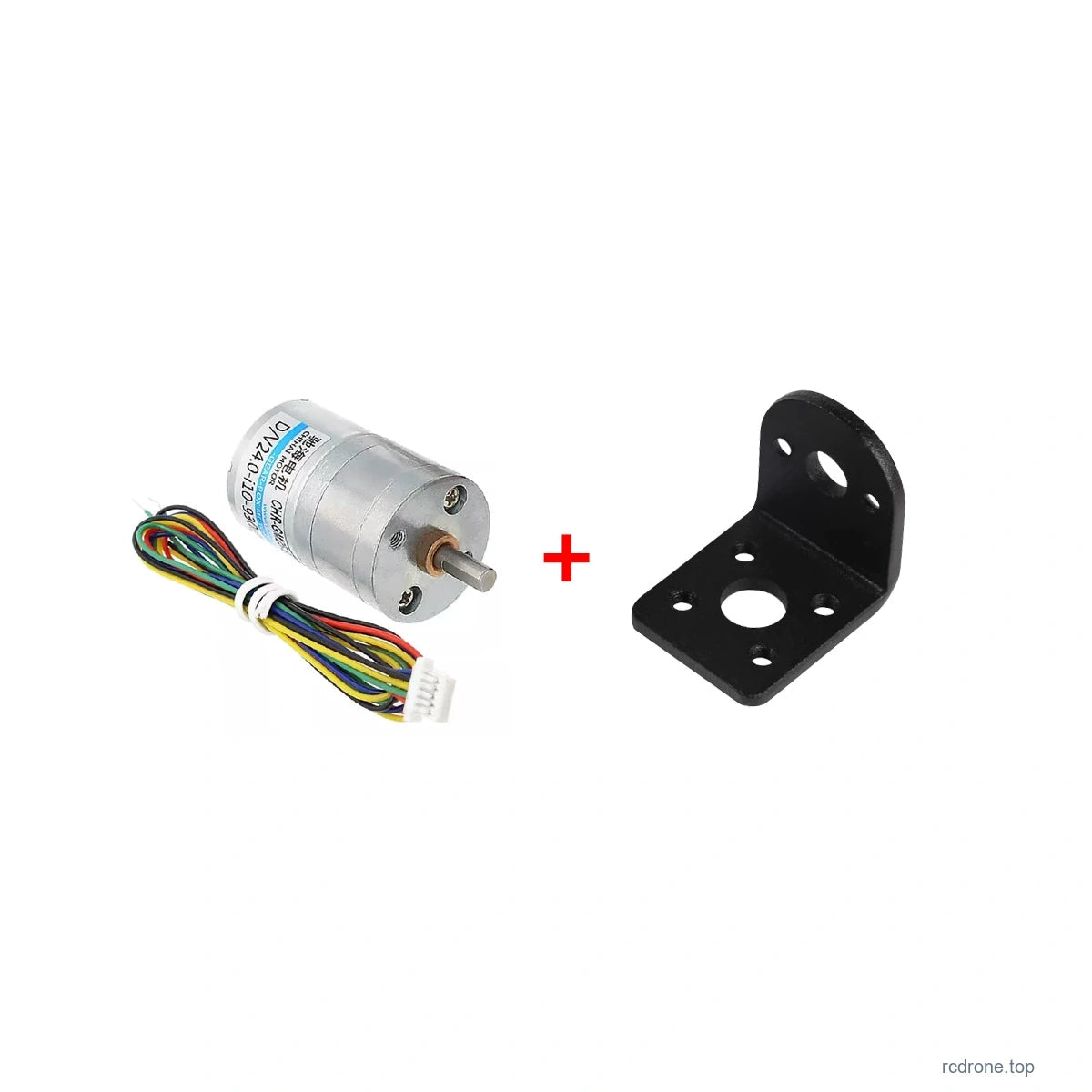

Motor + Soporte de Montaje 1 motor con engranaje seleccionado, 1 soporte

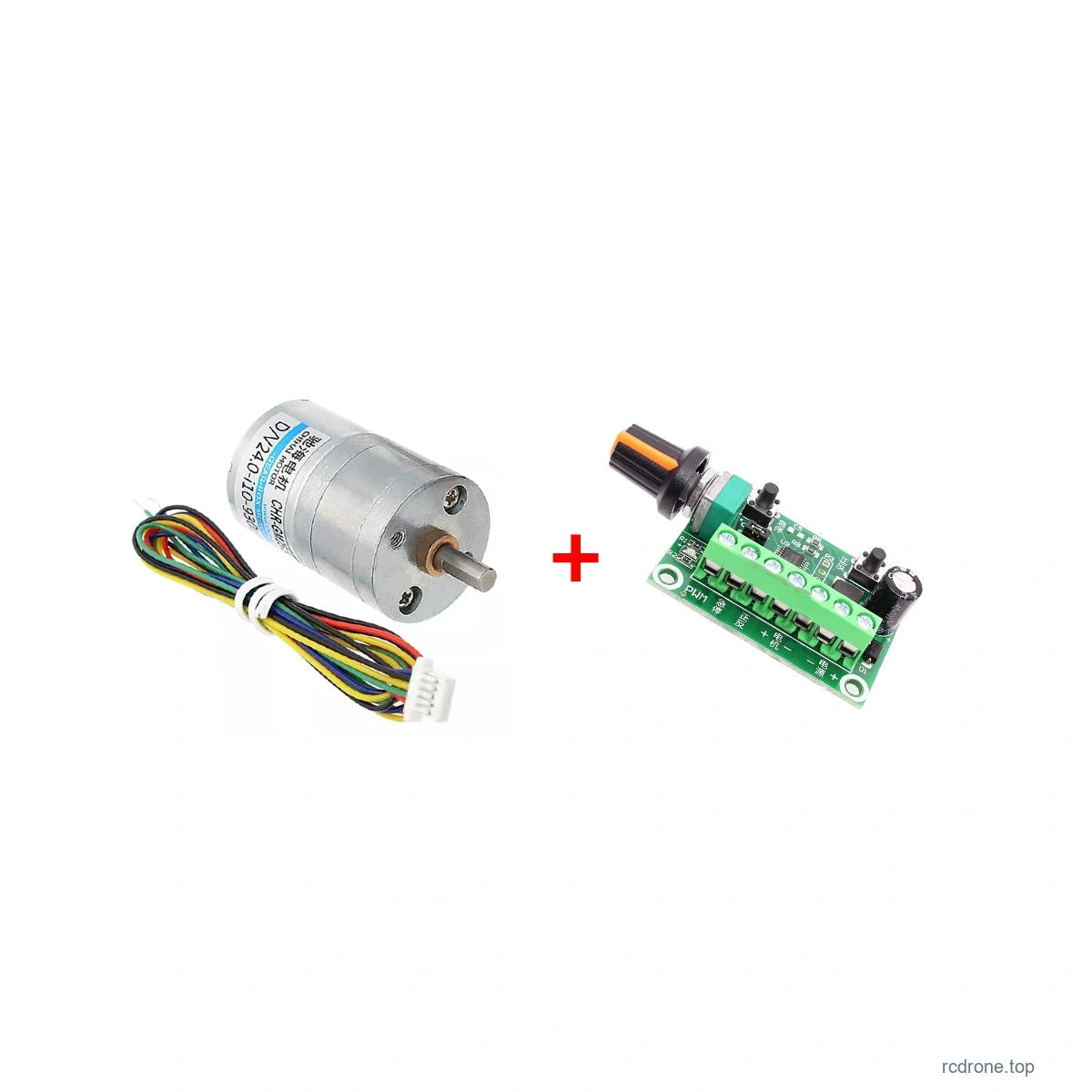

Motor + Controlador de Velocidad 1 motor con engranaje seleccionado, 1 controlador

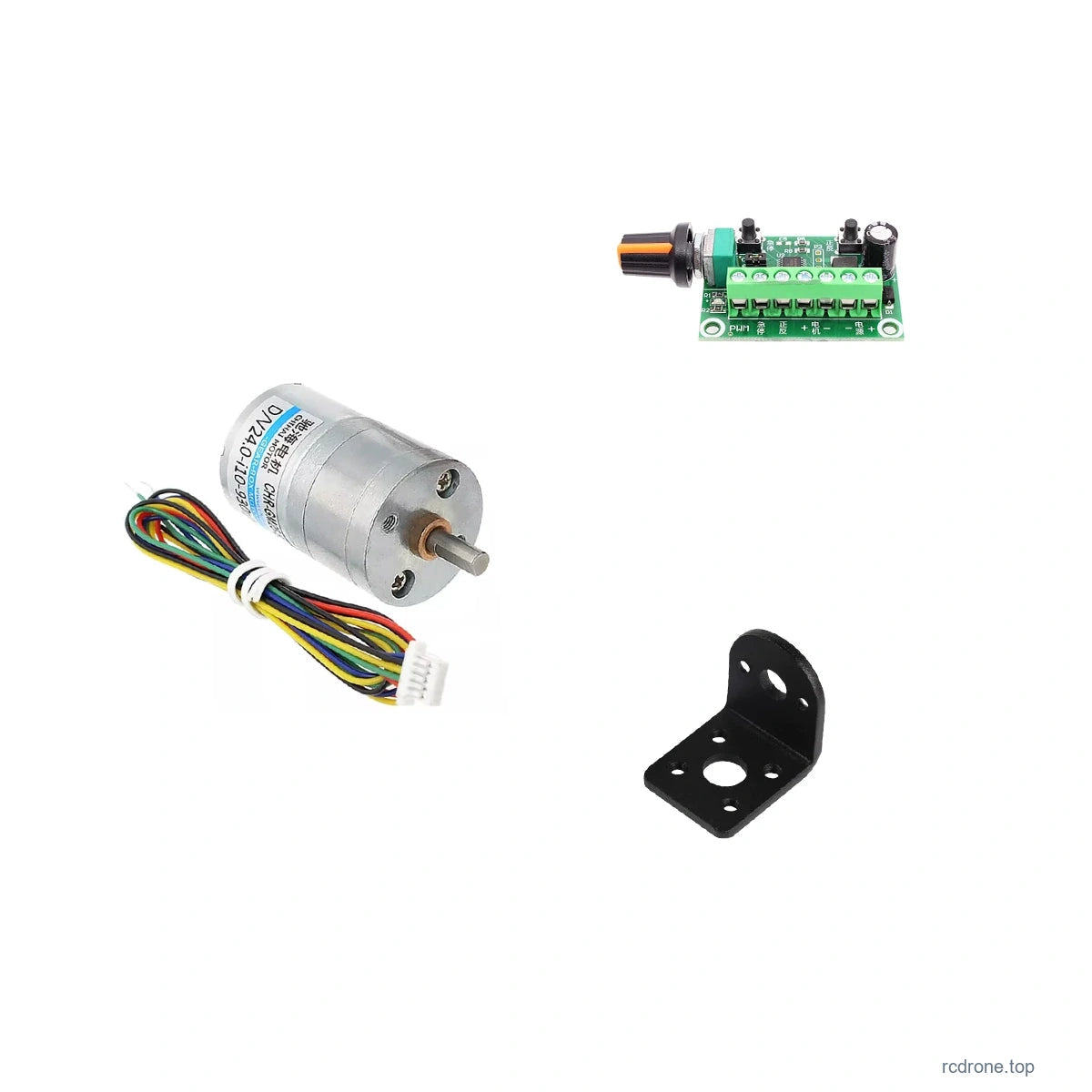

Motor + Controlador + Soporte 1 motor con engranaje seleccionado, 1 controlador, 1 soporte

Las fotografías del paquete ilustran el motor plateado. La opción de 6V seleccionada utiliza un motor negro con su cableado correspondiente. La fuente de alimentación, robot, candado, impresora y otro equipo de aplicación no están incluidos.

Notas de Instalación y Operación

  • Seleccione utilizando el par nominal, no el par de estancamiento; una carga excesiva reduce la velocidad y puede dañar el motor o los engranajes.
  • Reducir la velocidad comandada puede reducir el par de salida disponible; evalúe la carga en el punto de operación previsto.
  • El ruido varía con la velocidad y la carga; no se especifica una calificación acústica numérica.
  • Maneje el cuerpo del conector al desconectar; no tire de los cables individuales.
  • Pruebe el cableado con cables temporales adecuados antes de la instalación permanente.

Preguntas Frecuentes

¿Puedo usar el mismo cableado para todos los voltajes?

No. La versión negra de 6V y las versiones plateadas de 12V/24V tienen diferentes asignaciones de pines, colores de cables PWM y conteos de pulsos FG. Utilice el diagrama correspondiente.

¿El Motor Solo incluye el controlador de velocidad externo?

No.Su controlador está integrado en el motor, pero la placa de ajuste separada se incluye solo en los paquetes de controladores.

¿Cuáles son la velocidad y el par del opción 15:1?

Esos valores no están especificados en la tabla de rendimiento disponible. No sustituya las cifras de 20:1 o 9.3:1 al seleccionarlo.

¿Es el par de bloqueo una clasificación de operación continua?

No. Seleccione utilizando el par nominal y evite la operación bloqueada o los arranques atascados repetidos.

Detalles Visuales

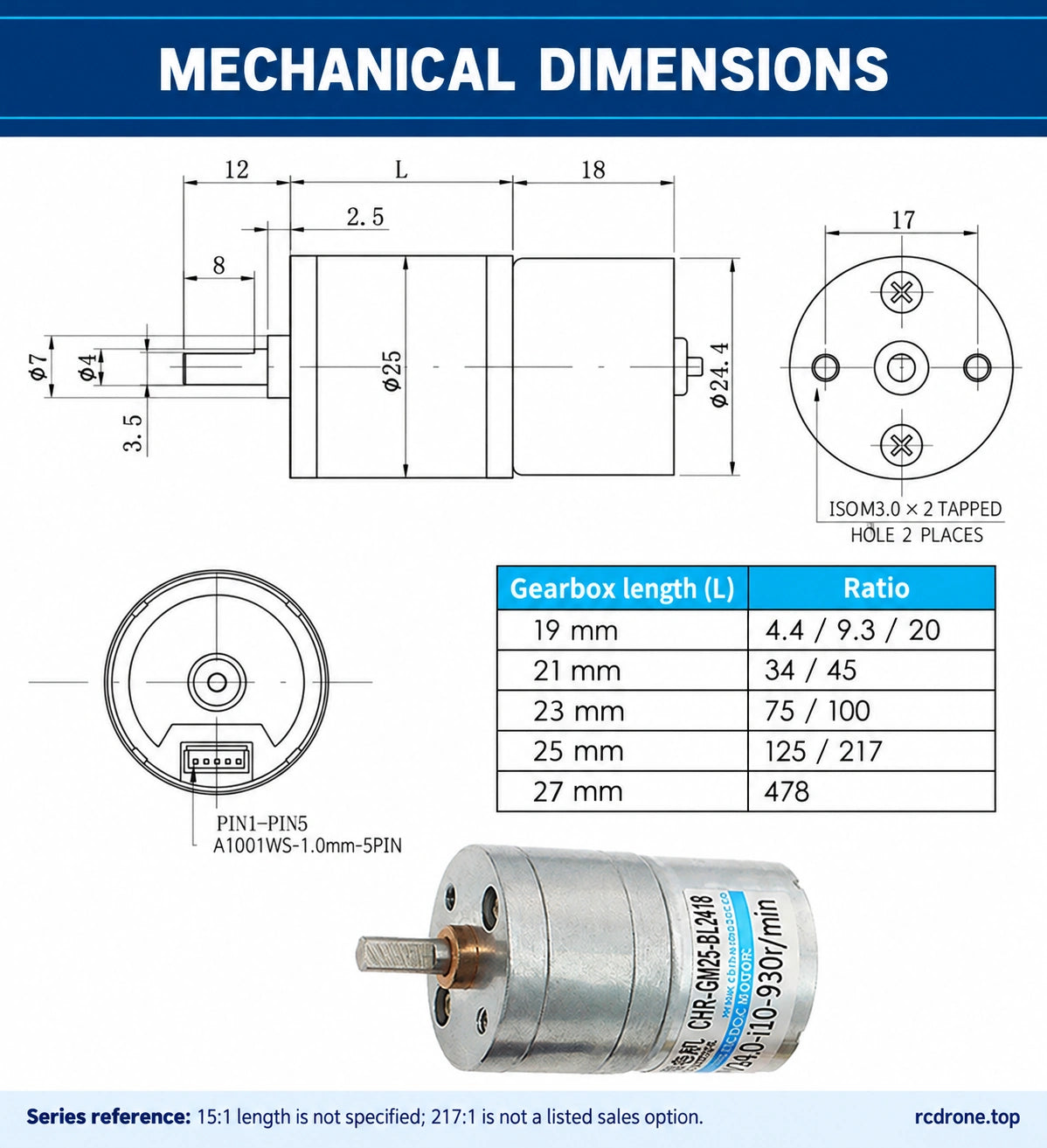

GM25-BLDC2418 mechanical dimensions; 15:1 length unspecified; 217:1 series reference only
Dimensiones mecánicas GM25-BLDC2418; longitud 15:1 no especificada; referencia de serie 217:1 solamente

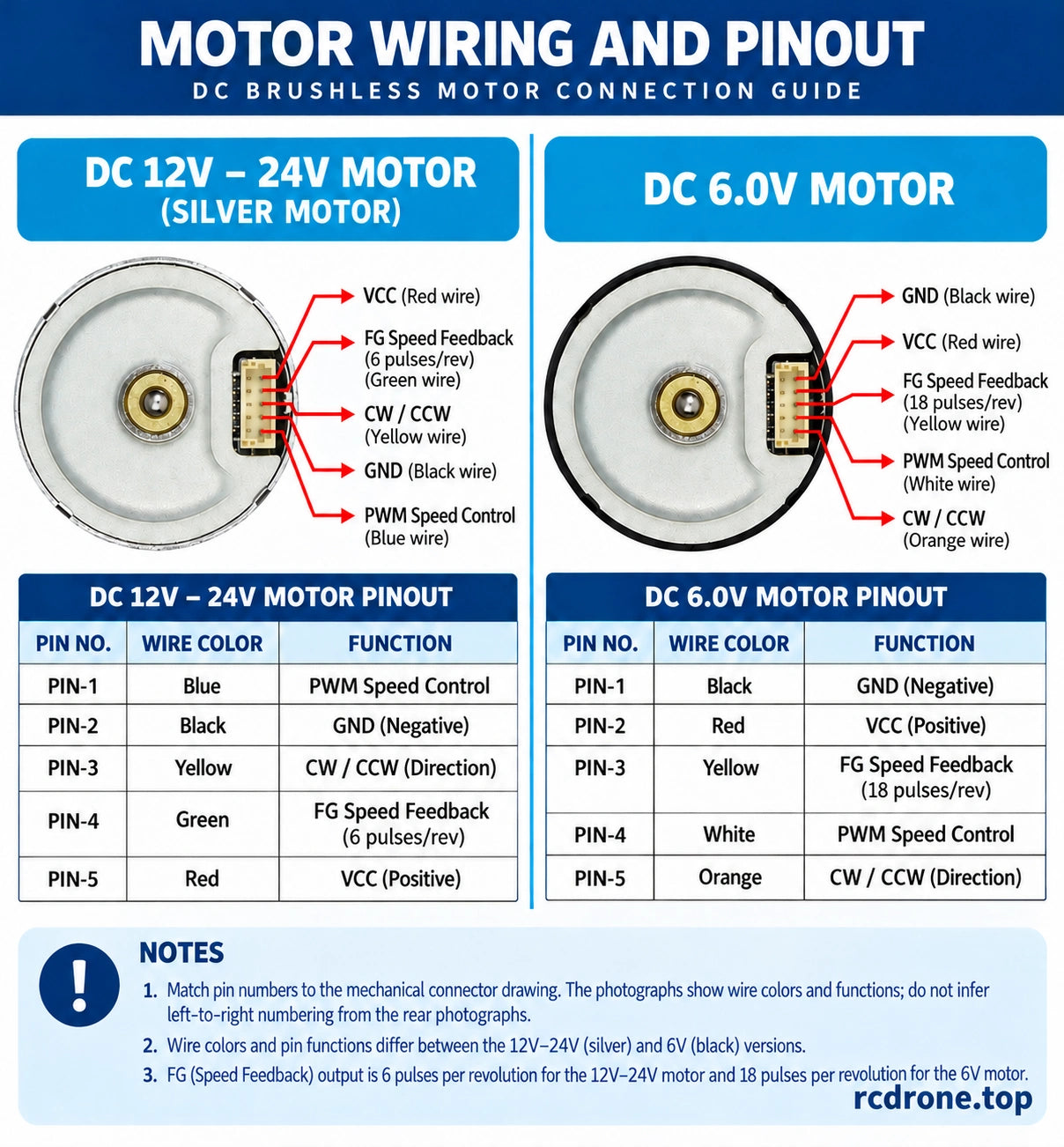

Different motor pin assignments for 6V black and 12V/24V silver versions; follow connector drawing orientation
Diferentes asignaciones de pines del motor para versiones de 6V negro y 12V/24V plata; seguir la orientación del dibujo del conector

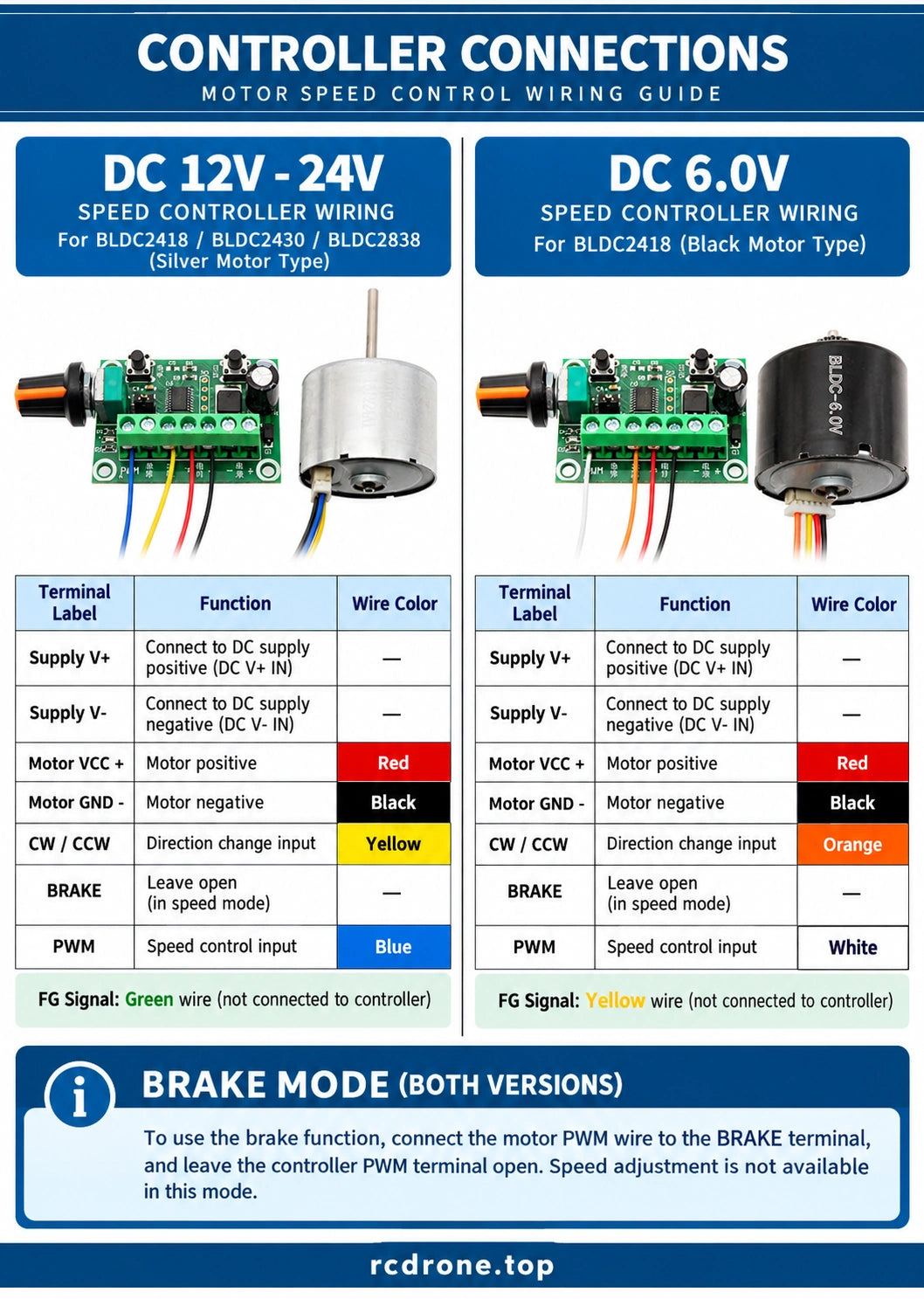

Optional speed controller connections for silver and black motor versions, including brake mode
Conexiones opcionales del controlador de velocidad para versiones de motor plata y negro, incluyendo modo de freno

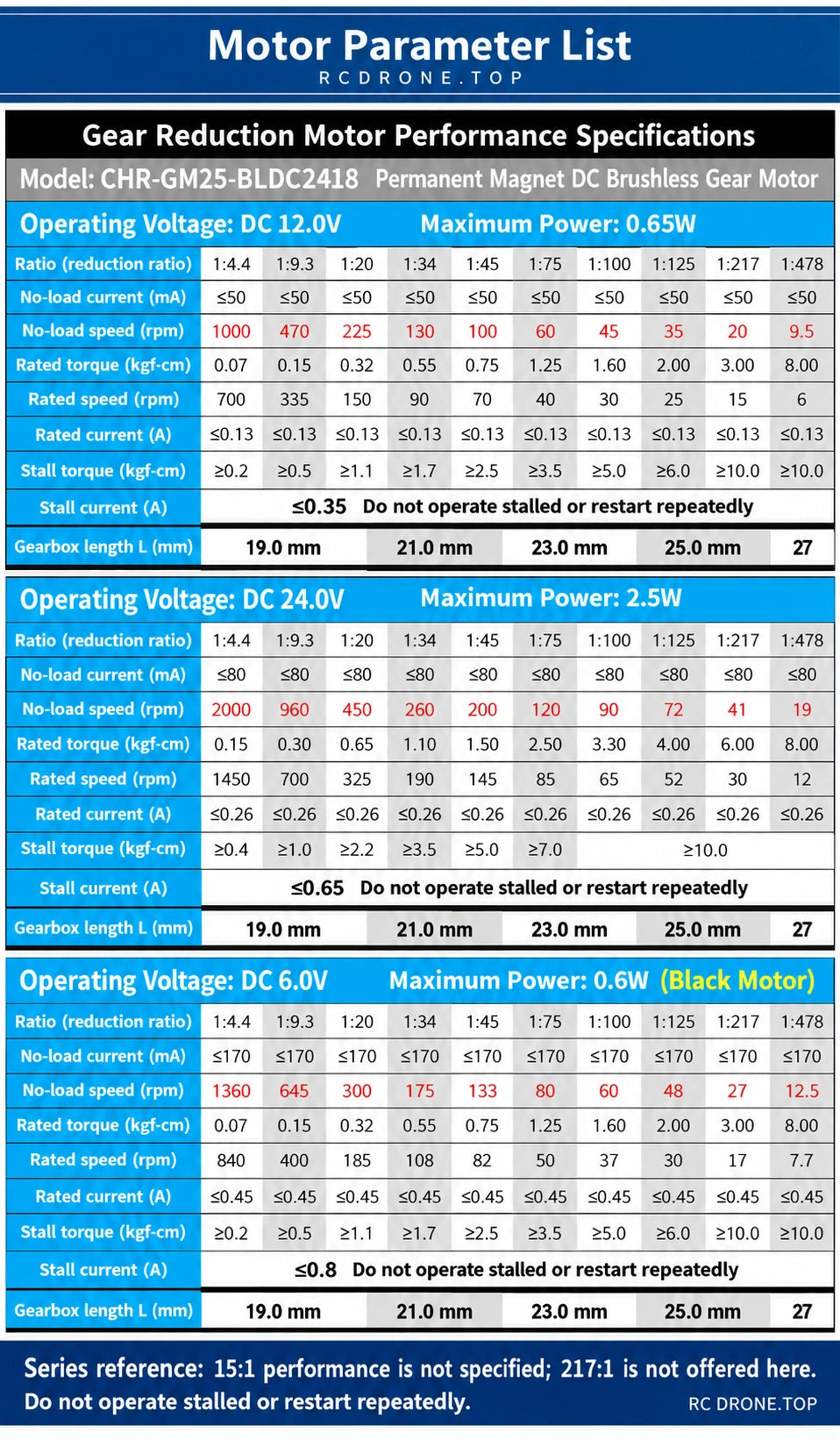

Voltage-specific series performance reference; 15:1 specifications not provided; 217:1 not sold
Referencia de rendimiento de serie específica por voltaje; especificaciones 15:1 no proporcionadas; 217:1 no se vende

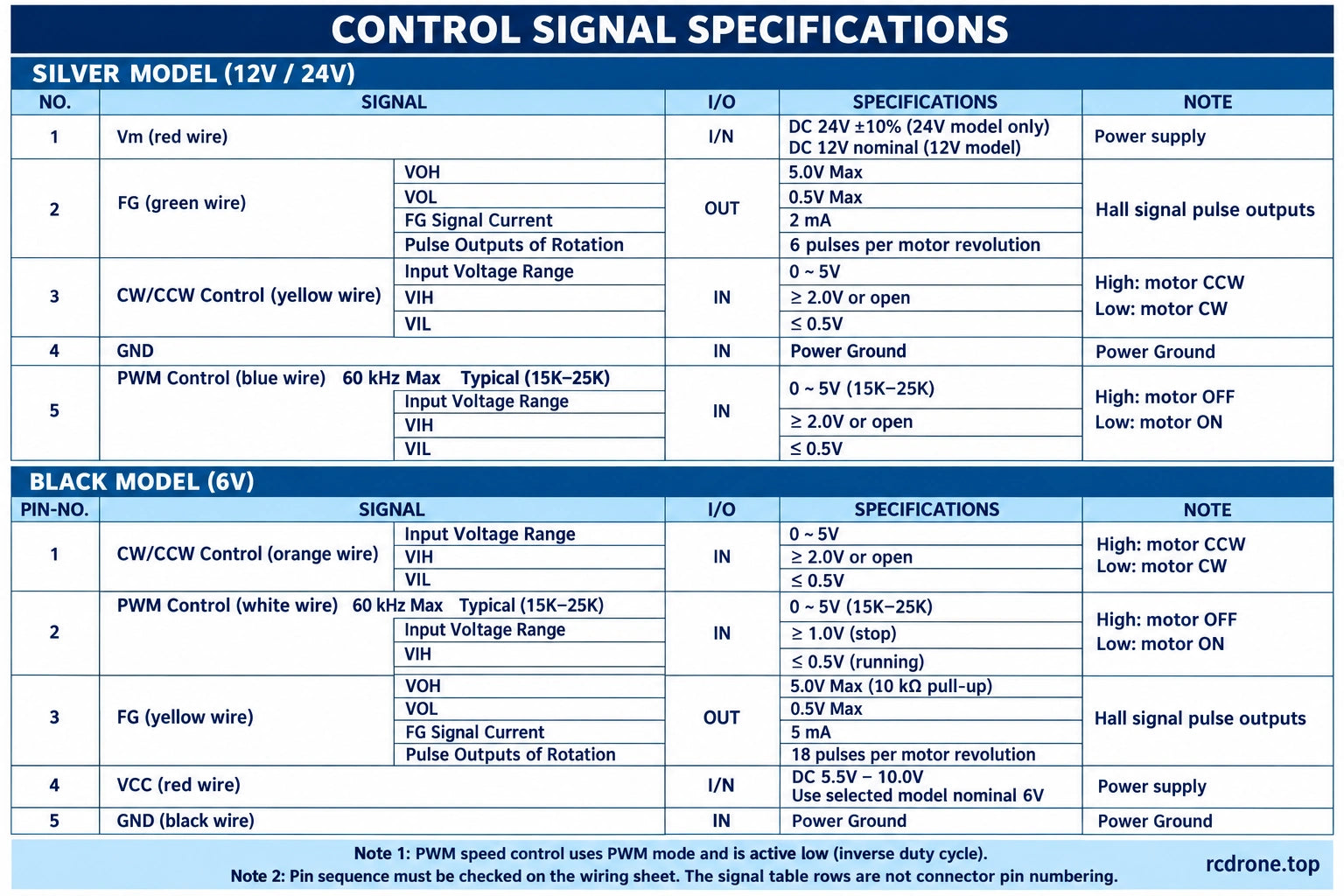

Silver and black motor control signal specifications; signal table row numbers are not connector pin numbers
Especificaciones de señal de control del motor plata y negro; los números de fila de la tabla de señales no son números de pines del conector
Series application examples: robots, locks, printers and automated equipment; illustrated equipment not included
Ejemplos de aplicación de la serie: robots, cerraduras, impresoras y equipos automatizados; equipo ilustrado no incluido
