Motor sin escobillas CubeMars GL30 KV290 – Eje hueco de 6mm, 41g, bajo cogging, IP45

Resumen

El CubeMars GL30 KV290 es un motor de gimbal sin escobillas de alta precisión diseñado para sistemas de gimbal profesionales, pods de drones, radares, sistemas de navegación para conducción autónoma y otras aplicaciones de estabilización. Con un peso de solo 41g y un eje hueco grande de 6 mm, permite una fácil gestión de los cables de alimentación y señal mientras mantiene un perfil compacto. El diseño electromagnético optimizado ofrece un bajo par de arrastre, bajo ruido y bajo consumo de energía, asegurando un funcionamiento suave y estable durante períodos prolongados. Con una protección IP45 a prueba de polvo y agua, el GL30 sobresale en diversos entornos exteriores e industriales. Es completamente compatible con controladores como el Controlador de Gimbal AlexMos.

Características Clave

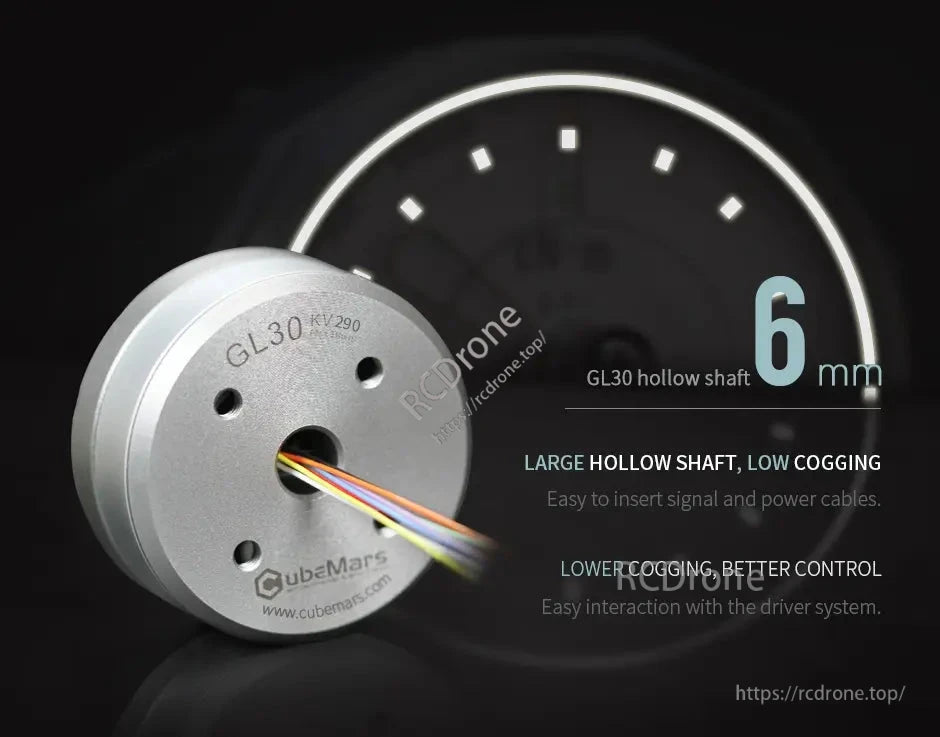

• Eje Hueco Grande de 6 mm – Simplifica la gestión de cables para líneas de señal y alimentación.

• Par de Cogging Bajo – Reduce el rizado de par, permitiendo un control preciso y suave.

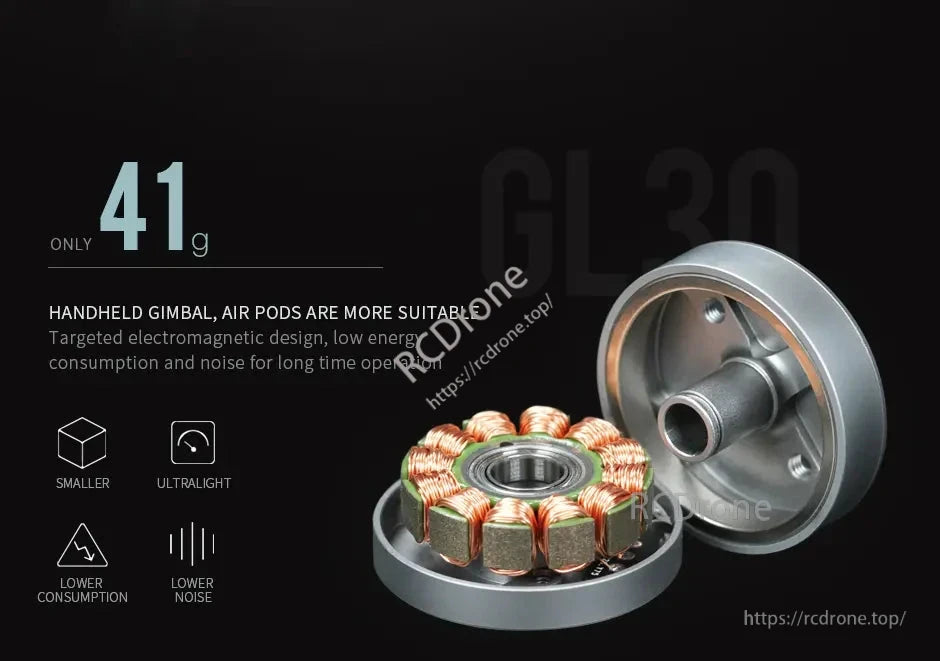

• Ultra-Ligero (41g) – Ideal para gimbals de mano, pods de cámara aérea y sistemas compactos.

• Diseño Electromagnético de Gimbal Dirigido – Optimizado para operación de larga duración y bajo ruido.

• Protección IP45 – Impermeable y a prueba de polvo para un rendimiento confiable en diversas condiciones.

• Compacto y Versátil – Adecuado para equipos de fotografía, sensores de vehículos autónomos, escáneres láser y pods de mapeo.

Especificaciones

Parámetros Eléctricos

Dibujo Técnico

• Diámetro Exterior: 34.5mm

• Patrón de Agujeros de Montaje: 4×M3 (frontal), 3×M2.5 (trasero)

• Diámetro del Eje Hueco: 6mm

• Grosor: 15.7mm
  (Consulte el diagrama técnico para dimensiones de instalación detalladas.)



Descargas manuales

Aplicaciones

• Sistemas de gimbal profesionales de 3 ejes

• Módulos de cámara montados en drones

• Estabilización de LiDAR y sensores para conducción autónoma

• Sistemas de escaneo láser

• Dispositivos de estabilización de video de mano

Detalles

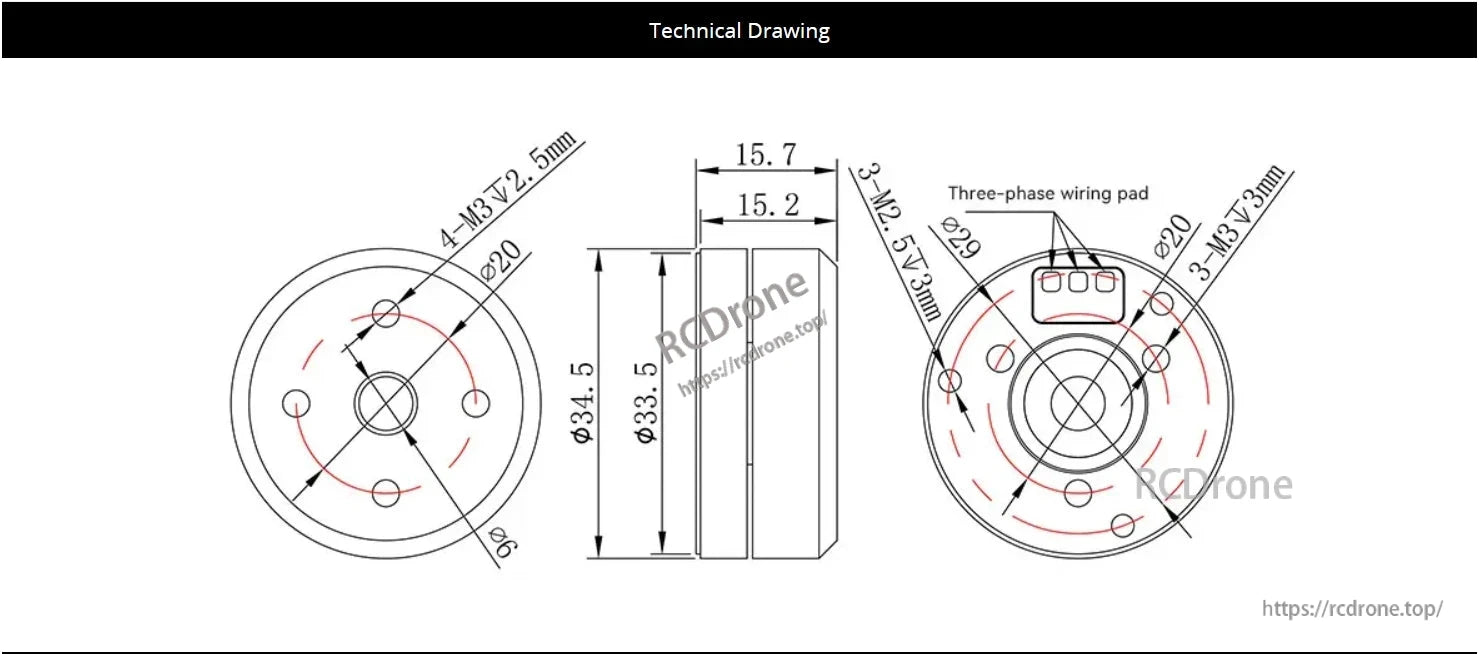

Dibujo técnico del motor de gimbal sin escobillas CubeMars GL30 KV290 con dimensiones, orificios de montaje y especificaciones de la almohadilla de cableado trifásico.

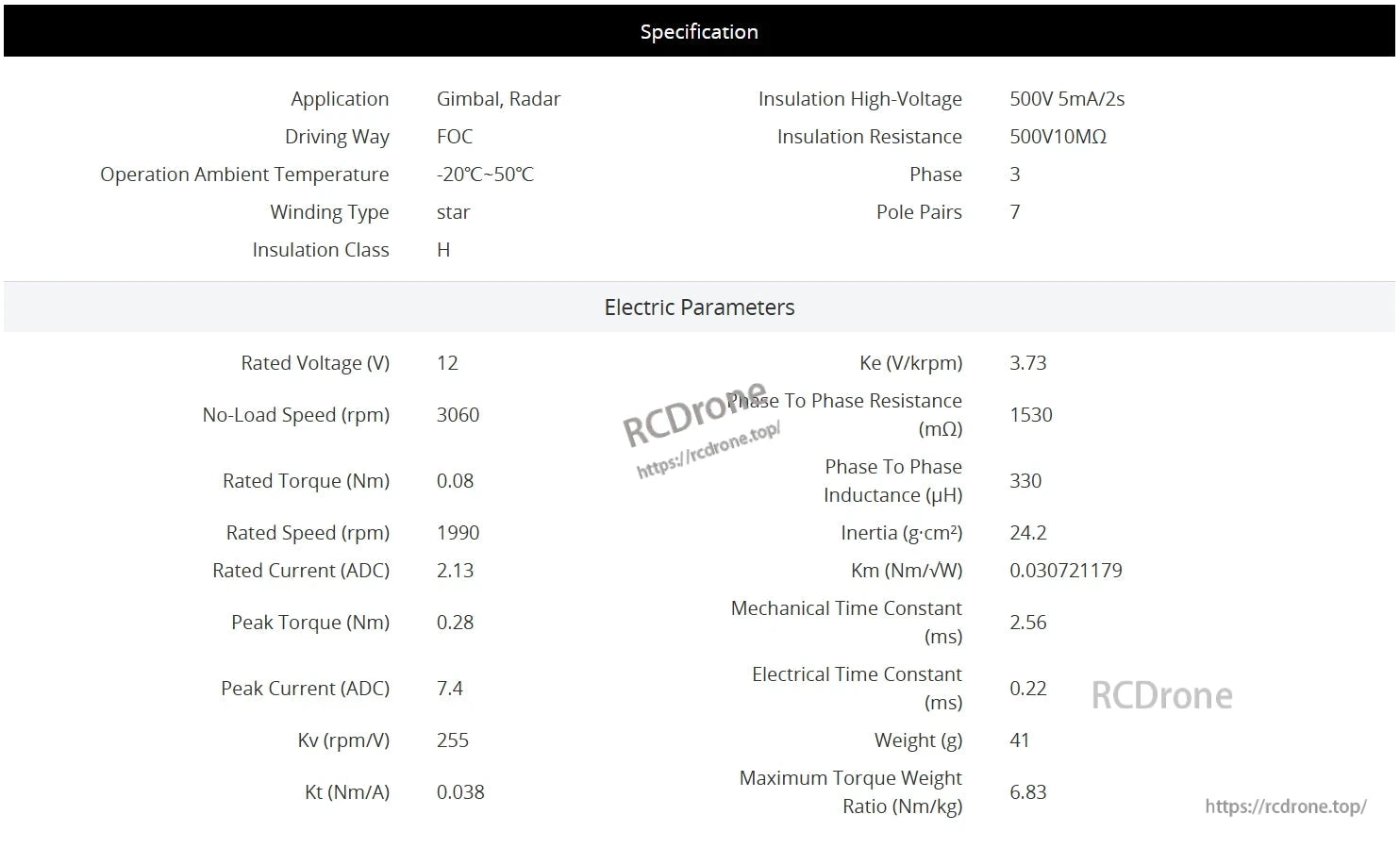

CubeMars Motor de gimbal sin escobillas GL30 KV290: 12V, 3060 rpm sin carga, 0.08 Nm de par, 1990 rpm de velocidad nominal, 2.13A de corriente, 0.28 Nm de par máximo, 7.4A de corriente máxima, 41g de peso, para aplicaciones de cardán y radar.

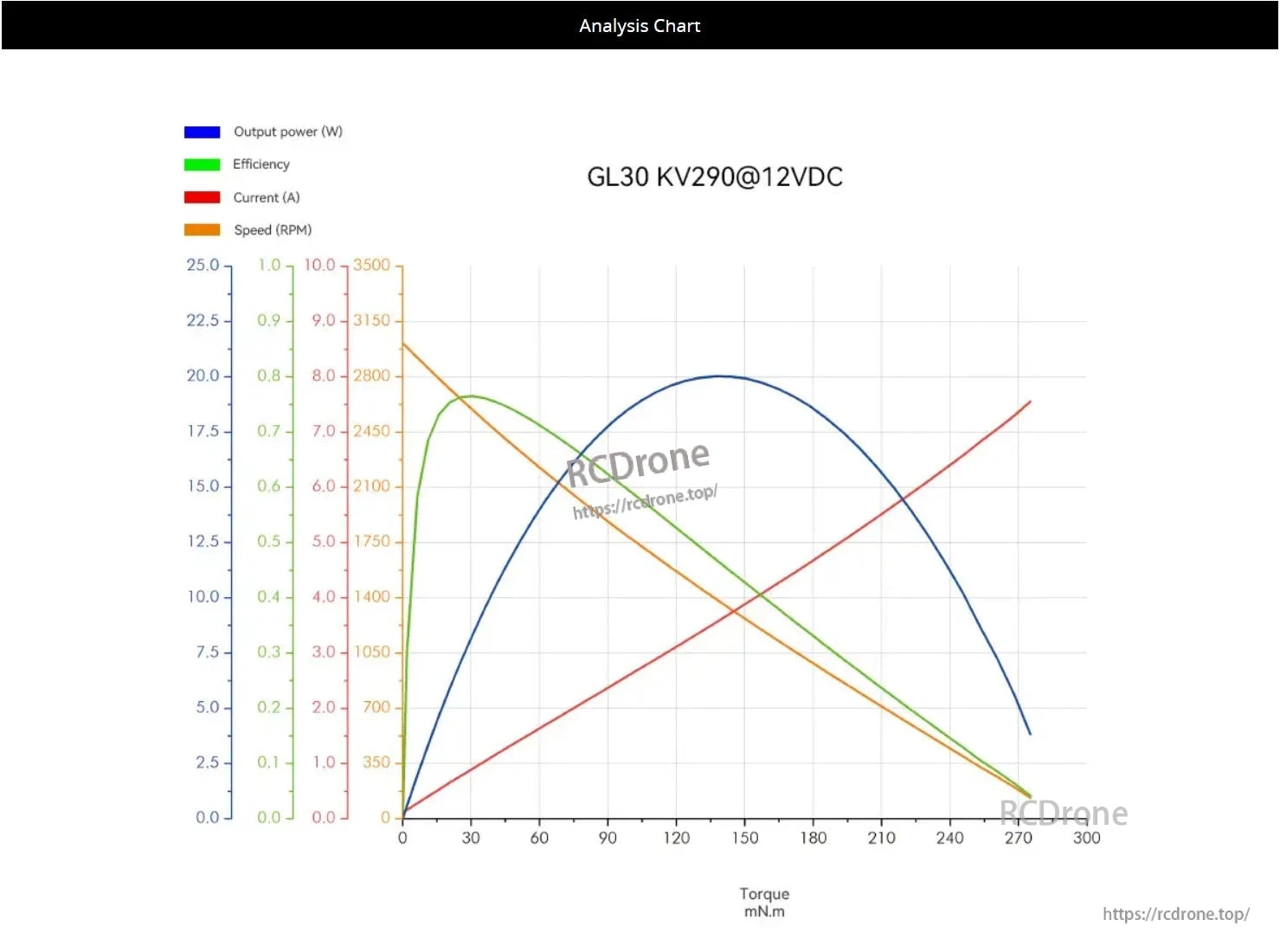

Gráfico de análisis del CubeMars GL30 KV290@12VDC moto. Muestra la potencia de salida, eficiencia, corriente y velocidad en función del par. El gráfico resalta las métricas de rendimiento para una operación óptima.

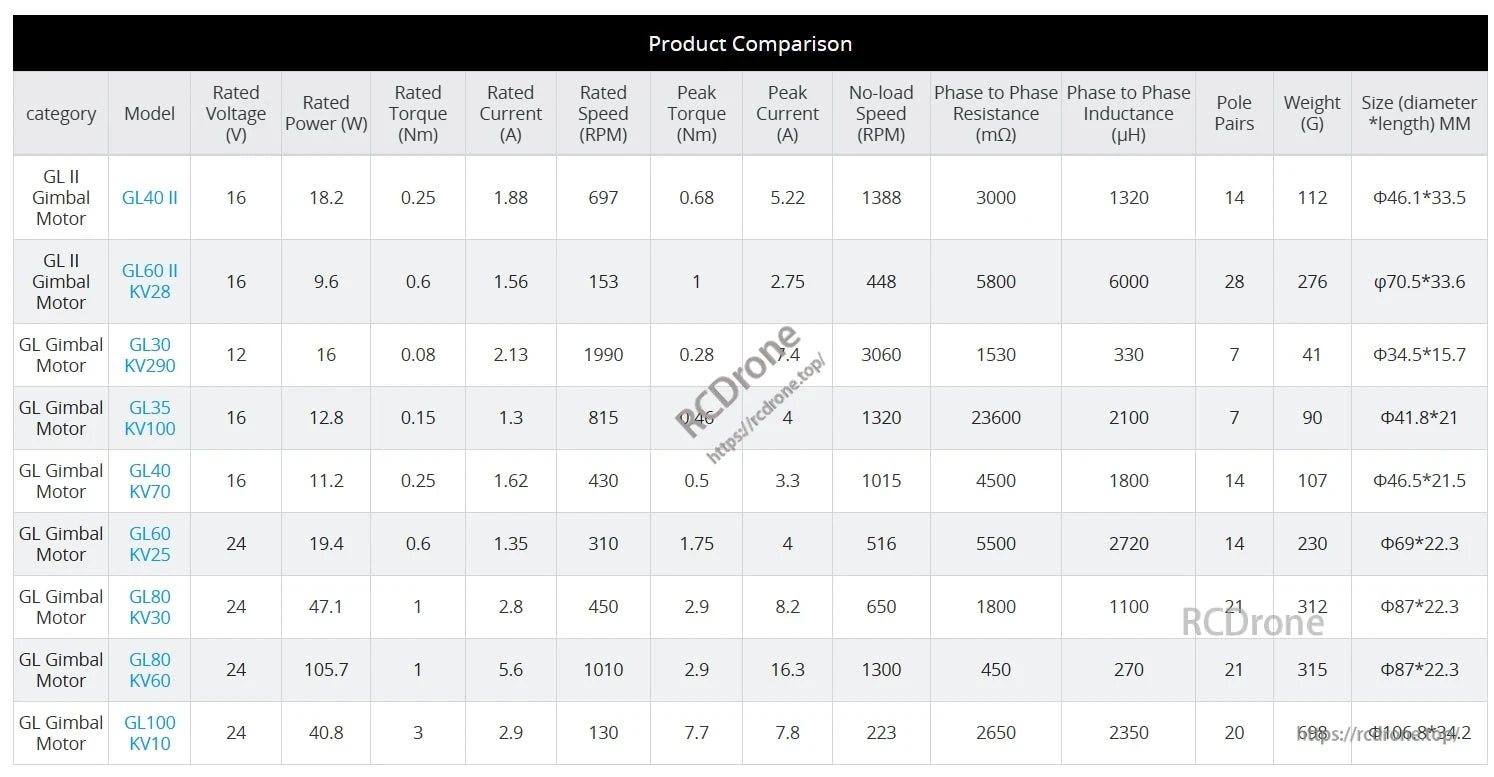

Motor sin escobillas CubeMars GL30 KV290: 12V, 16W, 0.08Nm de par, 2.13A de corriente, 1990 RPM de velocidad, 7.4A de corriente máxima, 3060 RPM sin carga, 1530 mΩ de resistencia, 330 μH de inductancia, 7 pares de polos, 41g de peso, tamaño de 34.5x15.7mm.

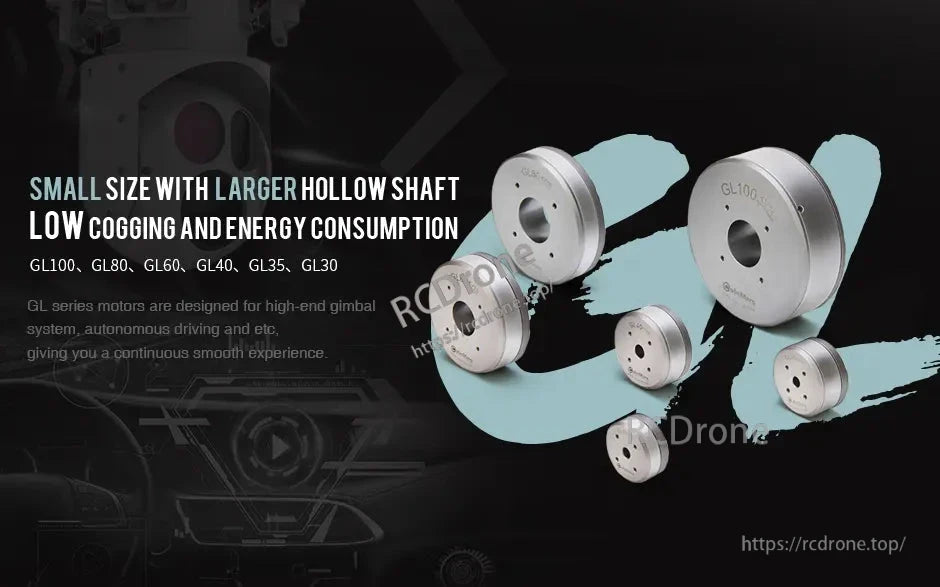

El motor sin escobillas CubeMars GL30 KV290 presenta un diseño compacto, un gran eje hueco, bajo cogging y eficiencia energética, ideal para gimbals de alta gama y conducción autónoma con un rendimiento suave.
