Resumen

La versión GEP-CL35 V2 se lanzó después de un cuidadoso desarrollo por parte del equipo de GEPRC.

GEP-CL35 V2 se desarrolla y actualiza sobre la base de CL35. Se puede montar con O3 VTX. La cámara adopta el cardán de absorción de impactos montado en la parte inferior para resolver el problema de resonancia de la IMU de la cámara y lograr un buen efecto antivibración. La placa de carbono principal y los protectores de puntal de inyección aumentaron la columna de aluminio 7075 para refuerzo estructural.

Método de instalación de la batería mediante una correa con piezas de aluminio 7075 fijadas. El enchufe Power XT60E1-M y la placa de carbono están integrados e integrados para una aplicación conveniente. El protector de utilería agrega una tarjeta de almacenamiento y un puerto USB a la unidad aérea O3 para facilitar la lectura de datos.

¡GEPRC se esfuerza por lograr la mejor experiencia de vuelo!

Especificación

• Modelo: GEP-CL35 V2

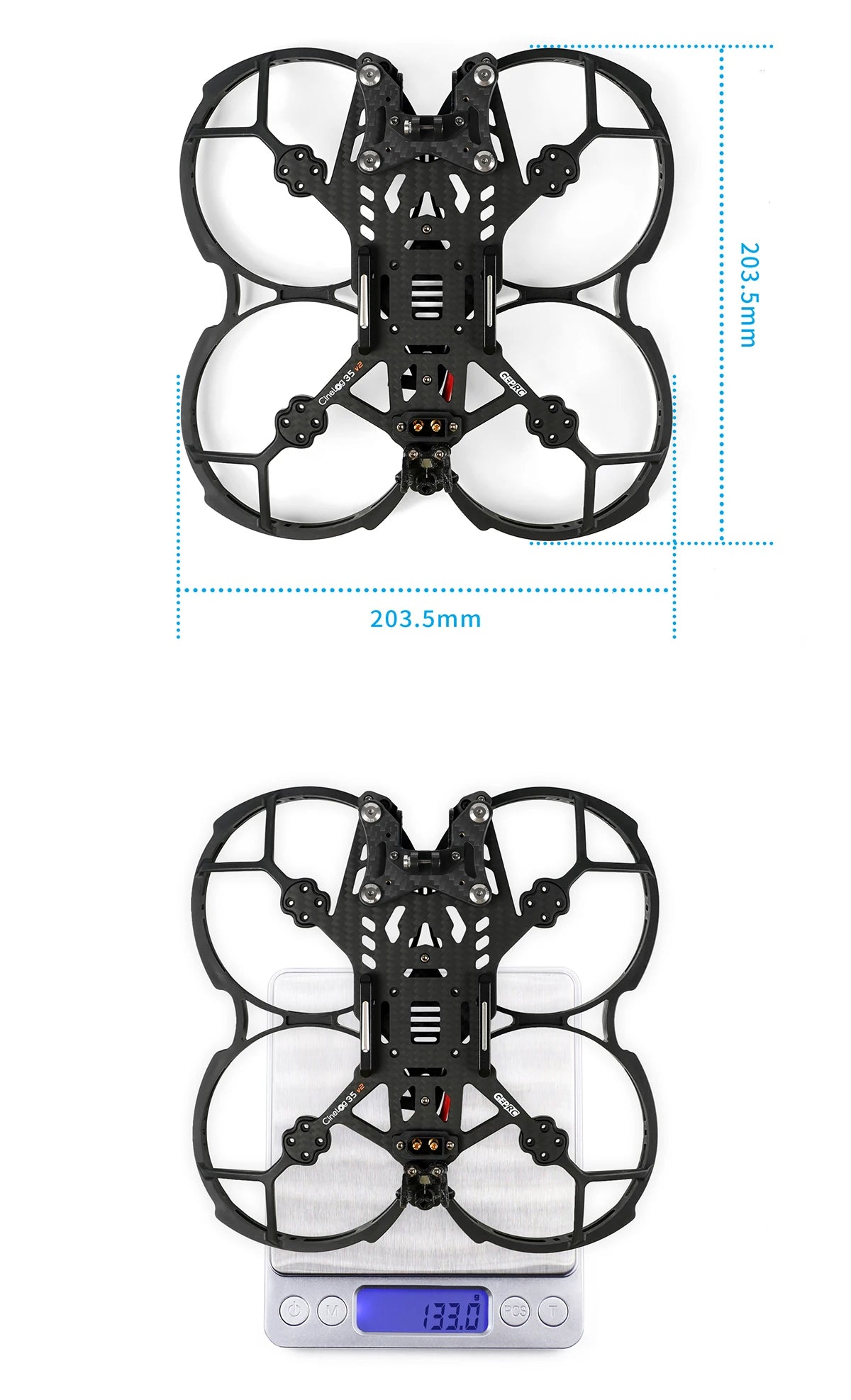

• Motor a motor: 142 mm

• Placa superior: 2 mm

• Placa inferior: 1,5 mm

• Placa del brazo: 3,5 mm

• Orificio de montaje FC: 25,5 mm x 25,5 mm

• Agujero de montaje VTX: 20 mm x 20 mm/25 mm x 25 mm

• Orificio de montaje del motor: 12 mm x 12 mm

• Espacio de instalación de la cámara: 20 mm

• Diámetro interno del protector de hélice: 95 mm

• Tamaño de hélice adecuado: hélice de 3,5 pulgadas

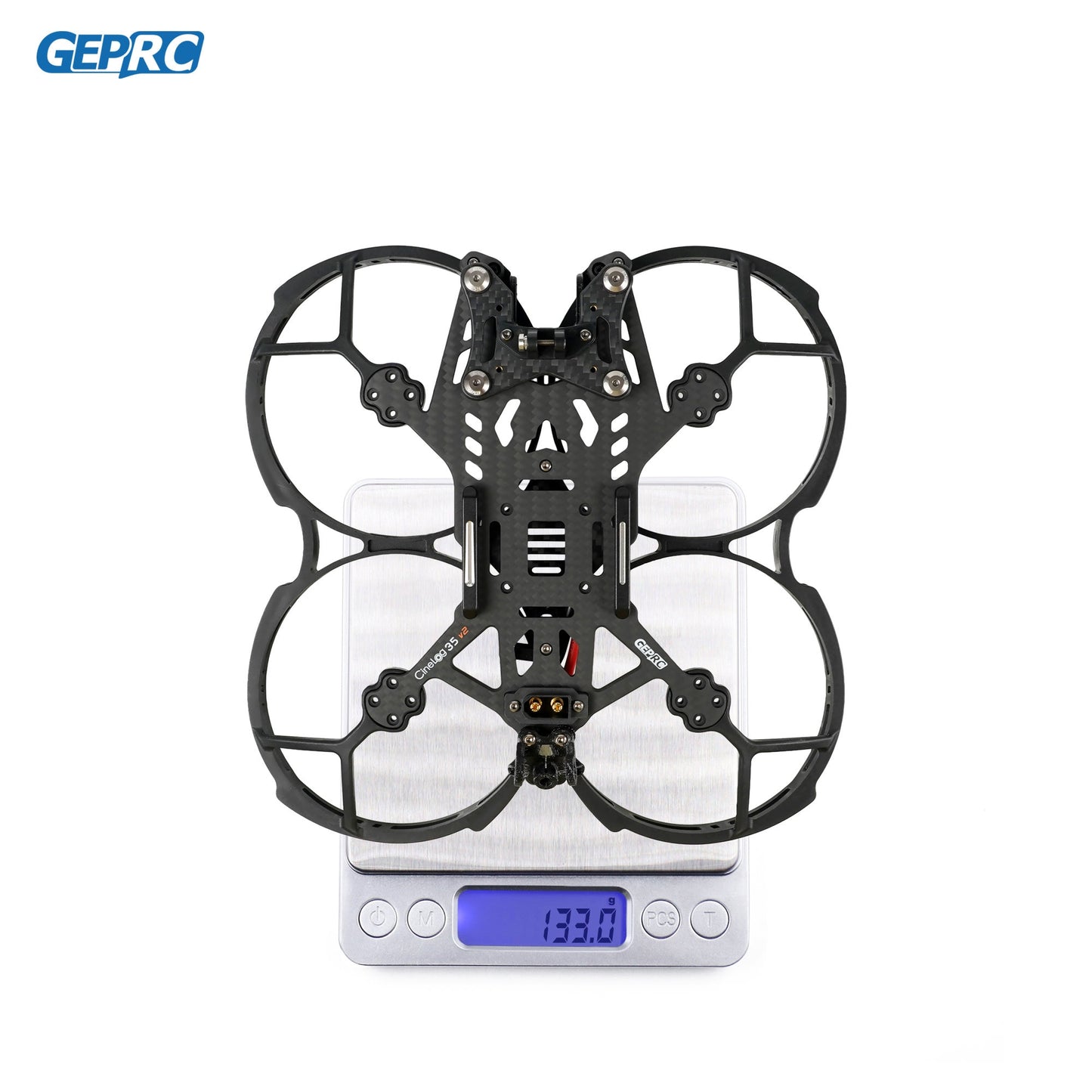

• Peso: 133,7 g

Características

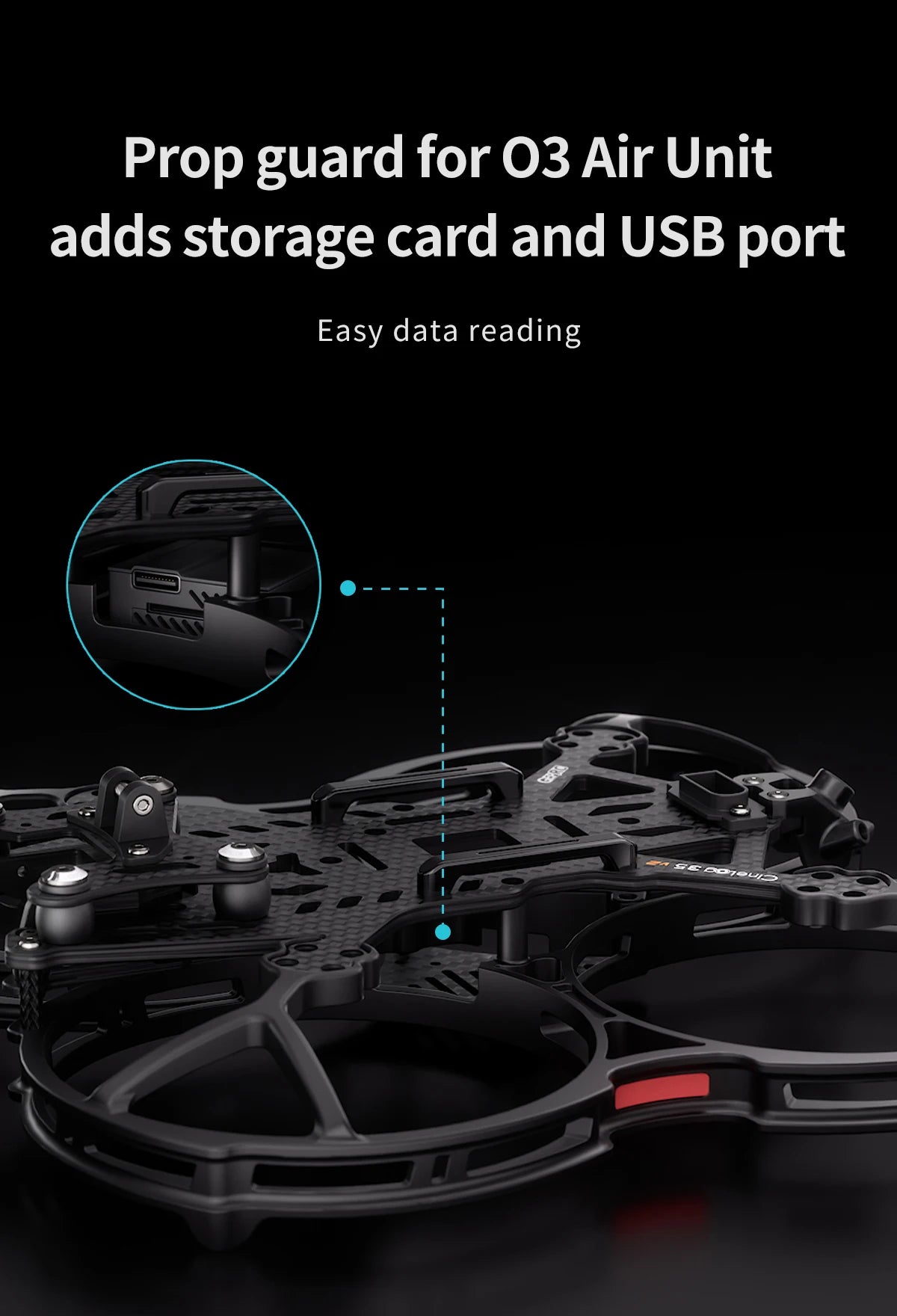

1. El protector para la unidad aérea O3 agrega una tarjeta de almacenamiento y un puerto USB para una fácil lectura de datos.

2. Estructura innovadora de absorción de impactos de la cámara para solucionar el problema de la resonancia IMU de la lente y lograr el efecto antivibración óptimo.

3. Método de instalación de la batería mediante una correa con piezas de aluminio 7075 fijas, sólidas y estables.

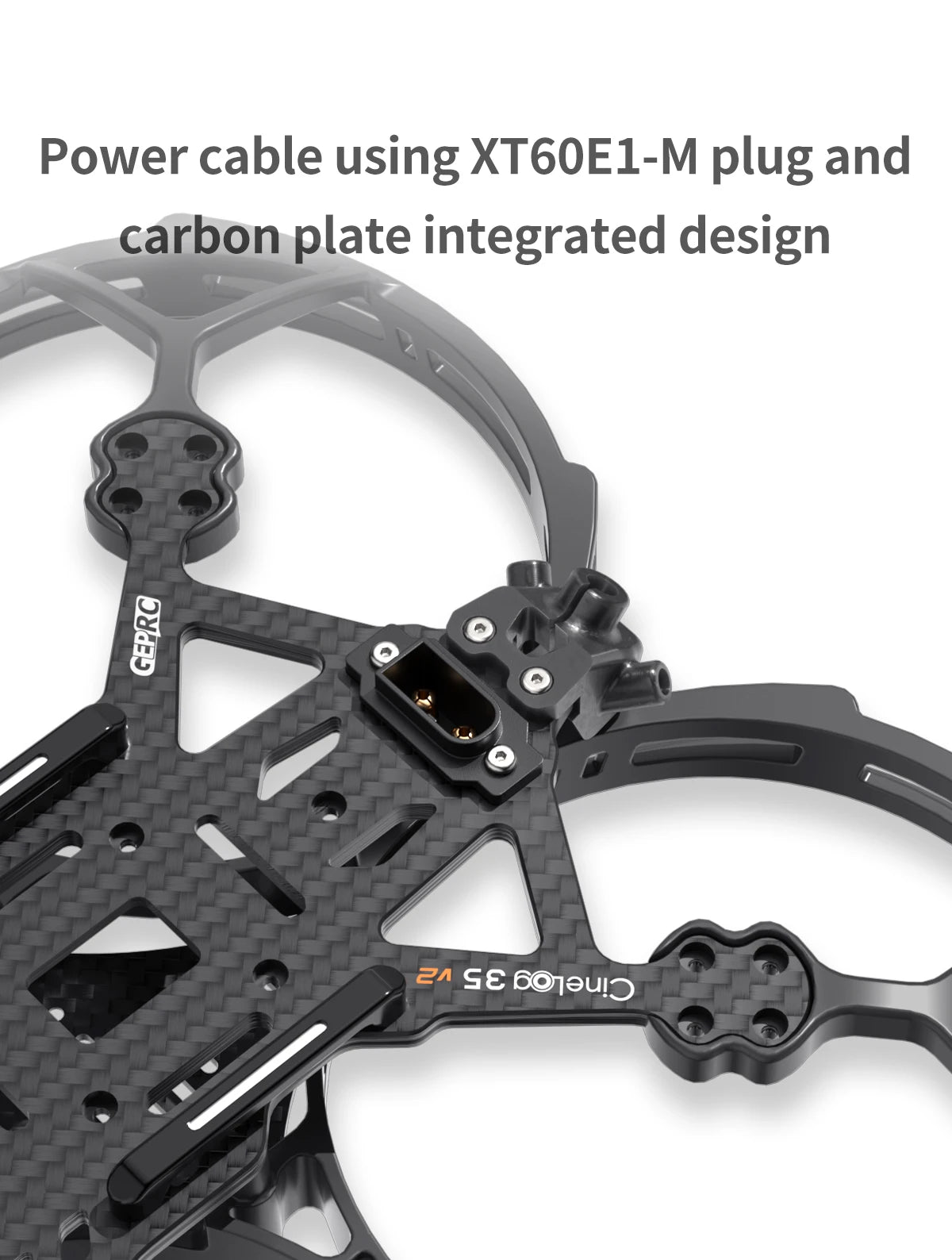

4. Cable de alimentación con enchufe XT60E1-M y diseño integrado de placa de carbono, fácil de usar.

5. El protector de hélice moldeado por inyección es resistente y resistente a los impactos, y la conexión entre el marco y la placa de carbono está reforzada con columnas de aluminio.

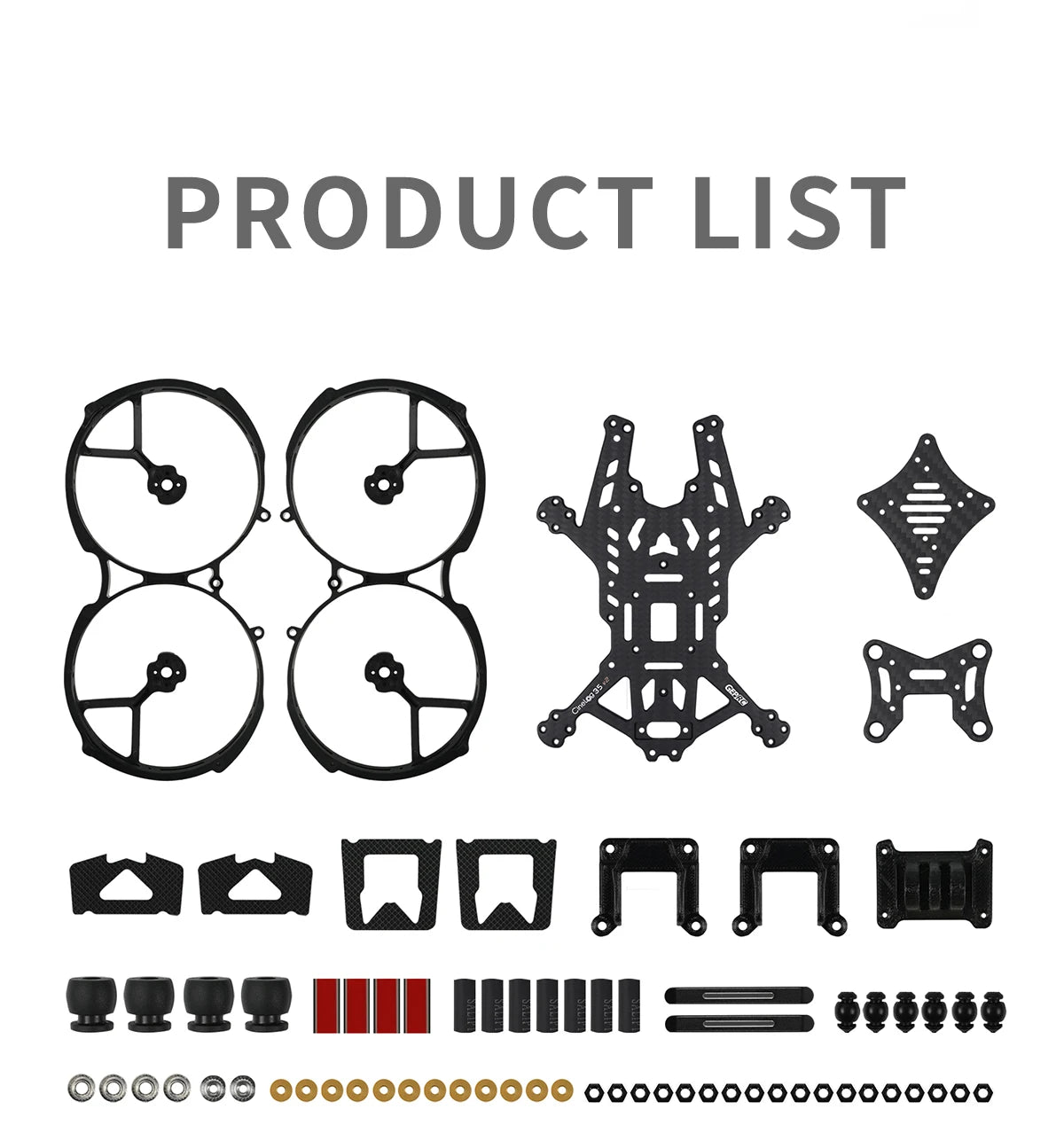

Incluye

Placa de carbono

1 X Placa principal de carbono de 3,0 mm

1 X Placa superior de 2,0 mm

1 X Placa inferior 1.5mm

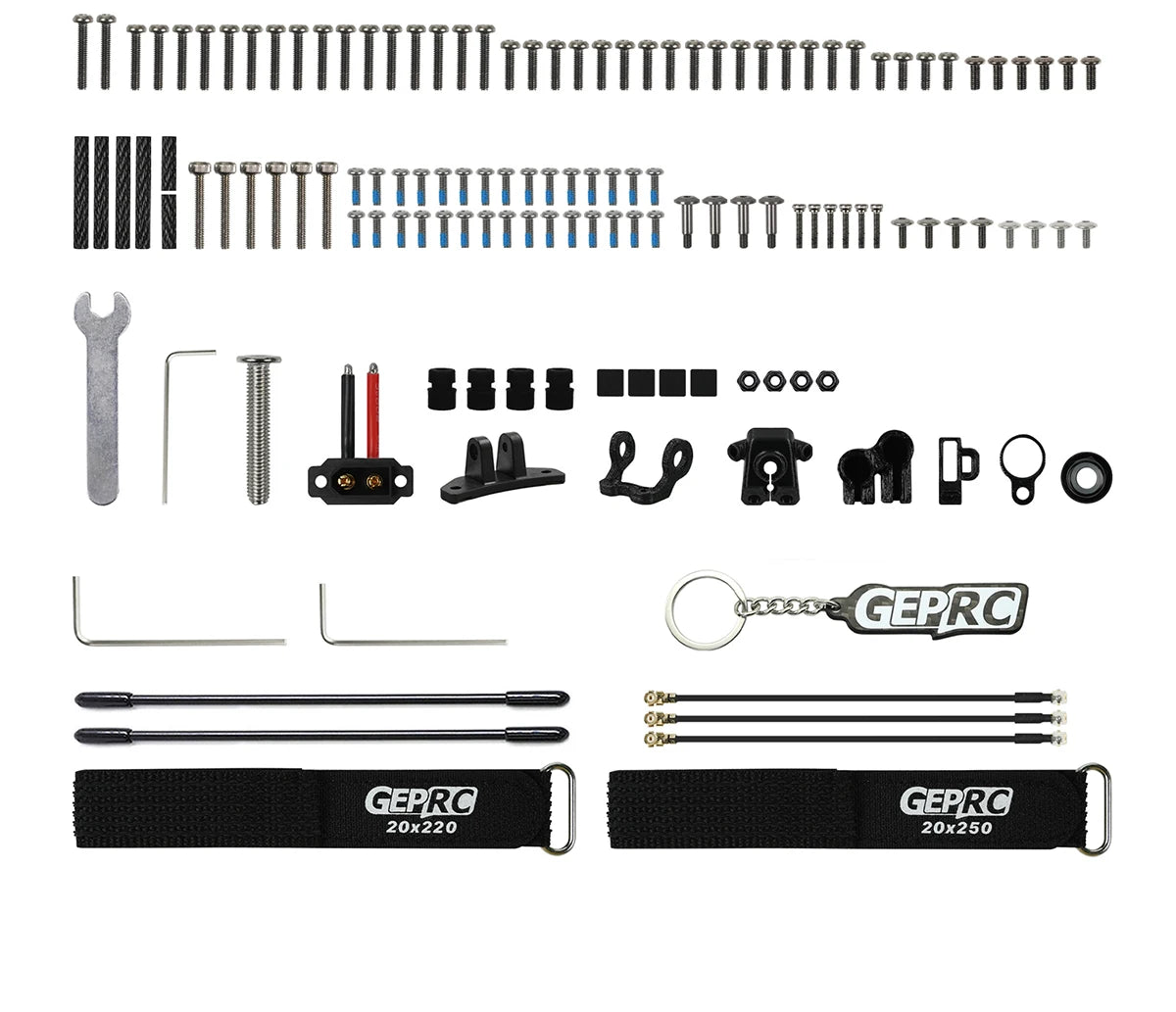

Kits de tornillos

2 X Piezas fijas de aluminio con correa de batería

Columna de aluminio de malla 2 X 7075 M2*11,5*4

Columna de aluminio de malla 4 X 7075 M2*25*3.3

4 X tornillos de cabeza de media luna personalizados M3*15

6 X Tornillo de cabeza ahuecada M2*18

2 X tornillos de cabeza redonda M2*16

4 X tornillos de cabeza redonda con almohadilla M2*4

4 X tornillos de cabeza redonda M2*5,5

30 X tornillos de cabeza redonda M2*7

14 X Tornillos de cabeza redonda M2*12

16 X tornillos de cabeza redonda M2*8

6 X tornillos de cabeza redonda M1.6*8

4 X tornillos de cabeza redonda M2*6

6 X Tornillos de cabeza redonda M2.5*6

1 X tornillos hexagonales biselados M5x28

4 X Tuercas Remache A Presión M3

4 X tuercas autoajustables M2

18 X Tuercas de hierro M2

1 X Tuerca con brida M5

12 X Tuerca Remache a Presión_Color Latón M2*1.9-OD4.9

Piezas impresas en 3D

1 X Soporte para cámara 2 orificios

1 X Soporte para cámara de 4 orificios

1 X Montaje del receptor

1 X soporte de antena en forma de T

1 X soporte de antena VTX

1 X soporte de condensador

1 X Piezas impresas del enchufe de alimentación

1 soporte base para cámara GP

Piezas moldeadas por inyección

1 X Protector de hélice moldeado por inyección

4 X Goma amortiguadora de vibraciones para FC M2*6

6 X Goma amortiguadora de vibraciones de la cámara

4 X Anillo de goma amortiguador del cardán de la cámara M3*10.5*10.25

Otros accesorios

1 X Enchufe de alimentación XT60E1-M con cable

4 X Buje de motor M7*15 mm

3 cables de extensión VTX 5,8G de 80 mm

7 X Tubo termorretráctil

1 X soporte de base para cámara Naked GP (1 X soporte de base, 2 X cabeza redonda M2*12, 2 X tuerca remachable a presión M2)

4 almohadillas BEC

2 X Almohadillas antideslizantes de batería para Cinelog 35 v2

2 X Antena Receptora Stick 100mm

1 X Correa de batería M20*250

1 X Correa de batería M20*220

1 X destornillador en forma de L de 1,5 mm

1 X Destornillador en forma de L 2,0 MM

1 X destornillador en forma de L de 3,0 mm

1 llave M5

1 X llavero

1 X Guía de inicio rápido

2 pegatinas GEPRC

1 X Tarjeta de servicio

1 X Caja de embalaje

1 X Manual de usuario

1 X Tarjeta de promoción

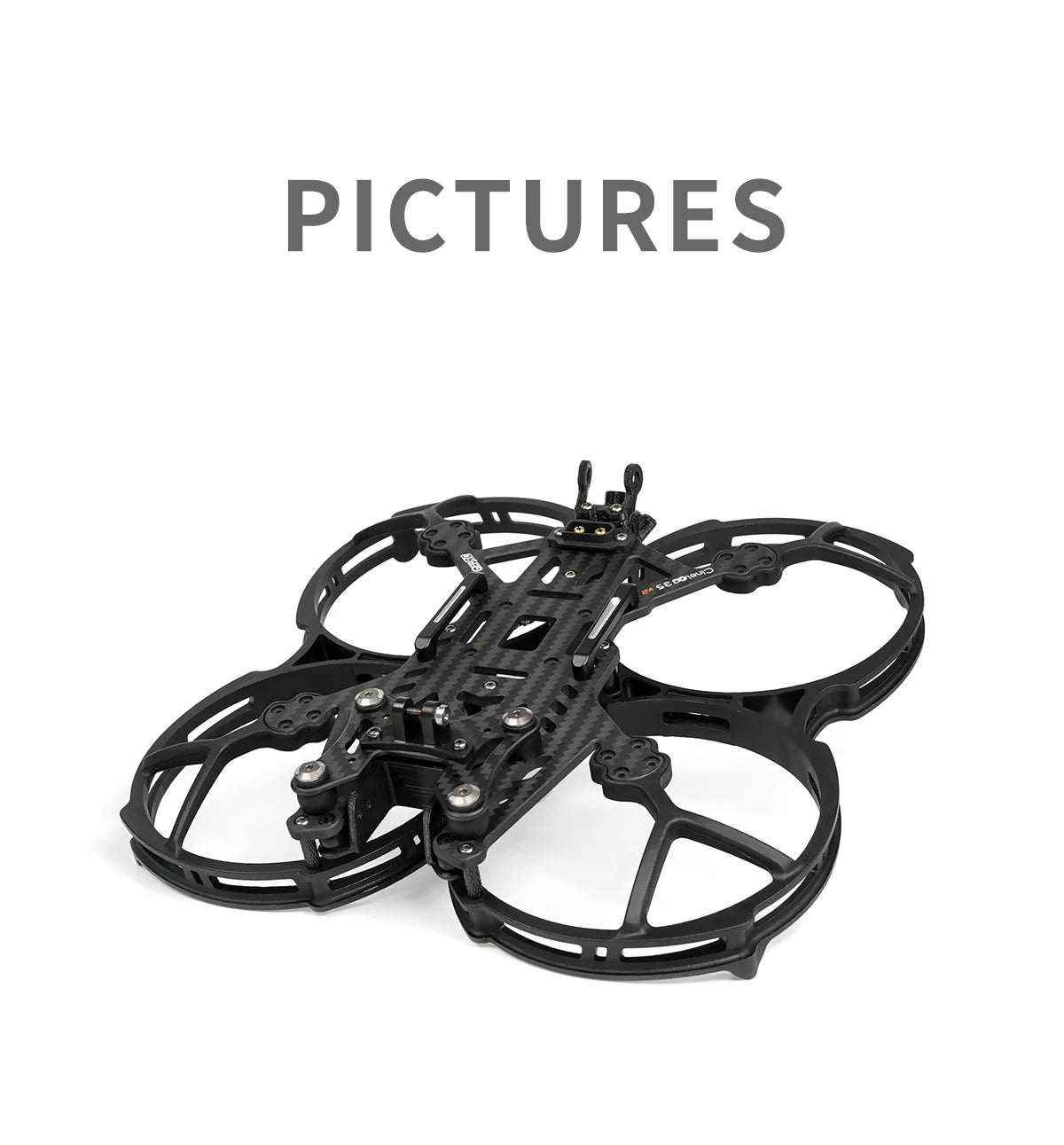

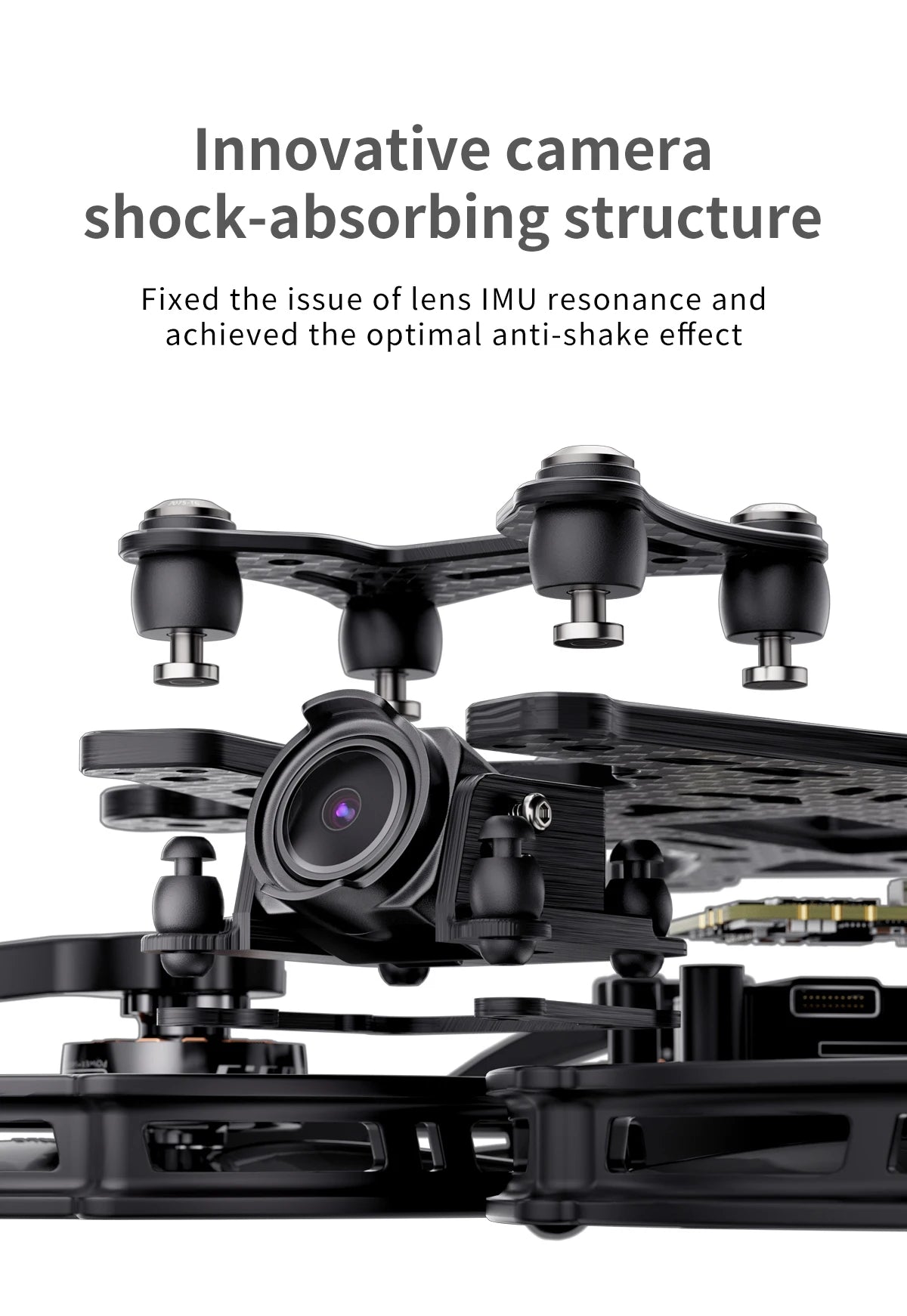

Estructura innovadora de absorción de impactos de la cámara. Se solucionó el problema de la resonancia IMU de la lente y se logró la antivibración óptima

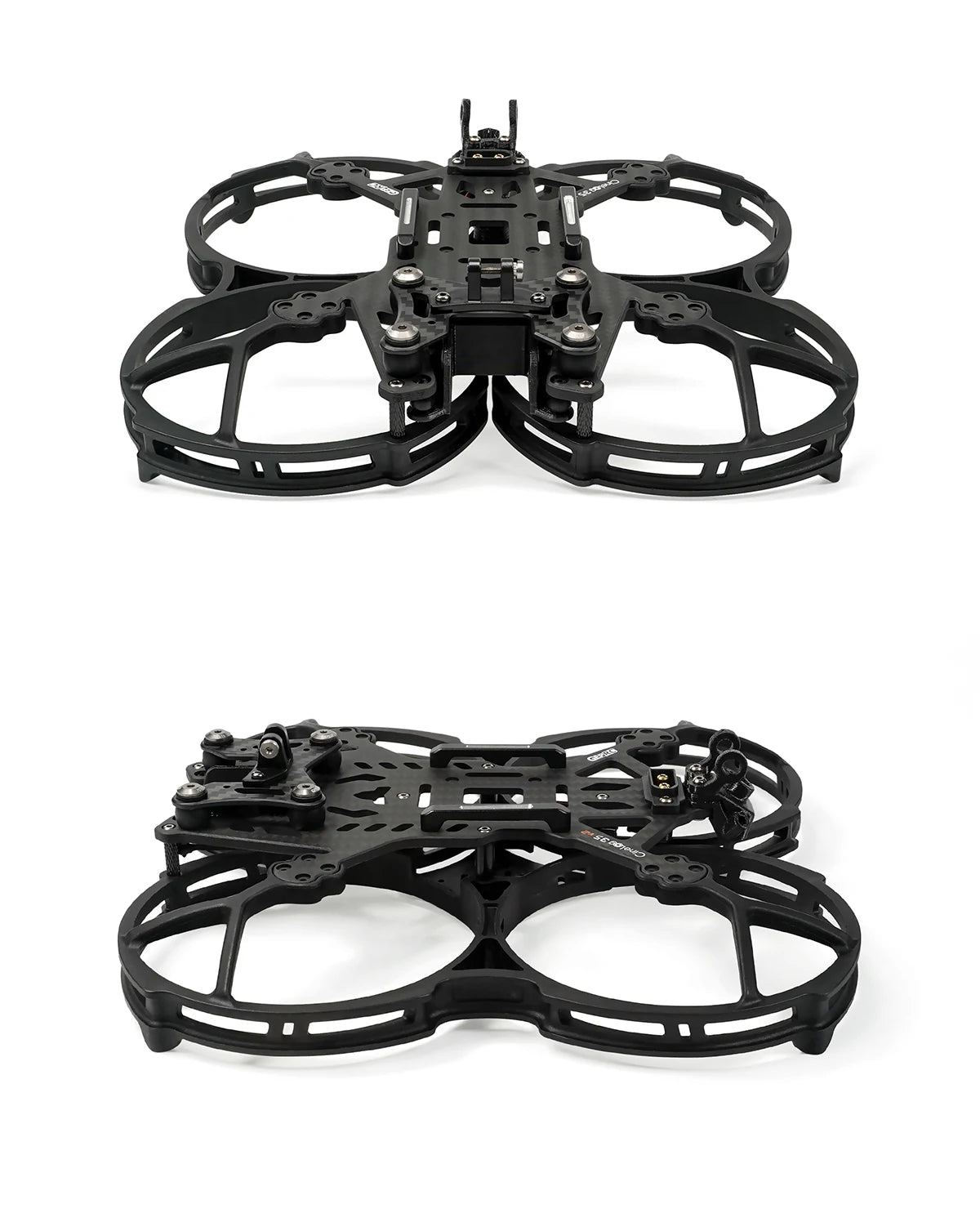

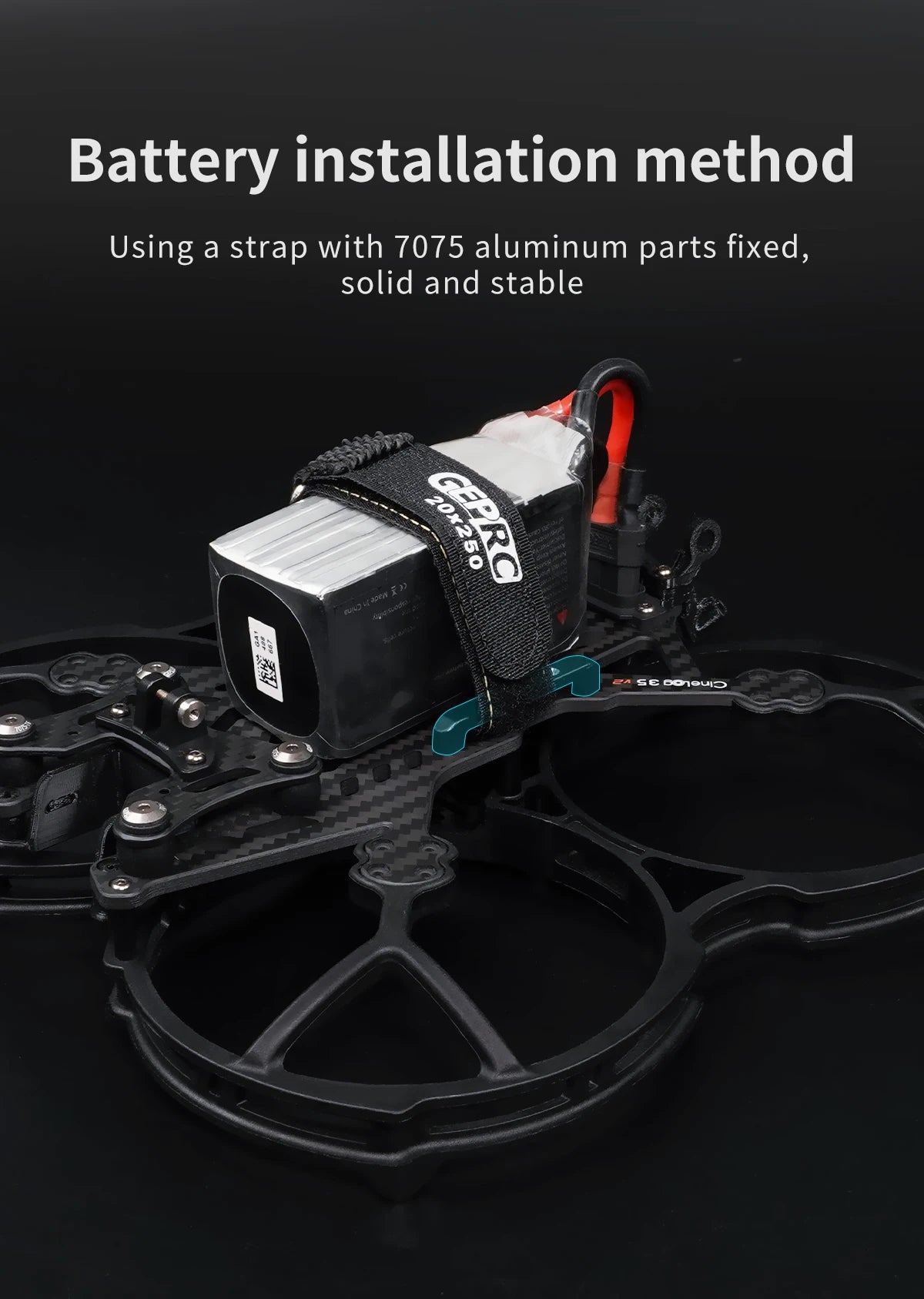

El método de instalación de la batería implica el uso de una correa con componentes de aluminio 7075 que proporcionan una fijación segura y estable.

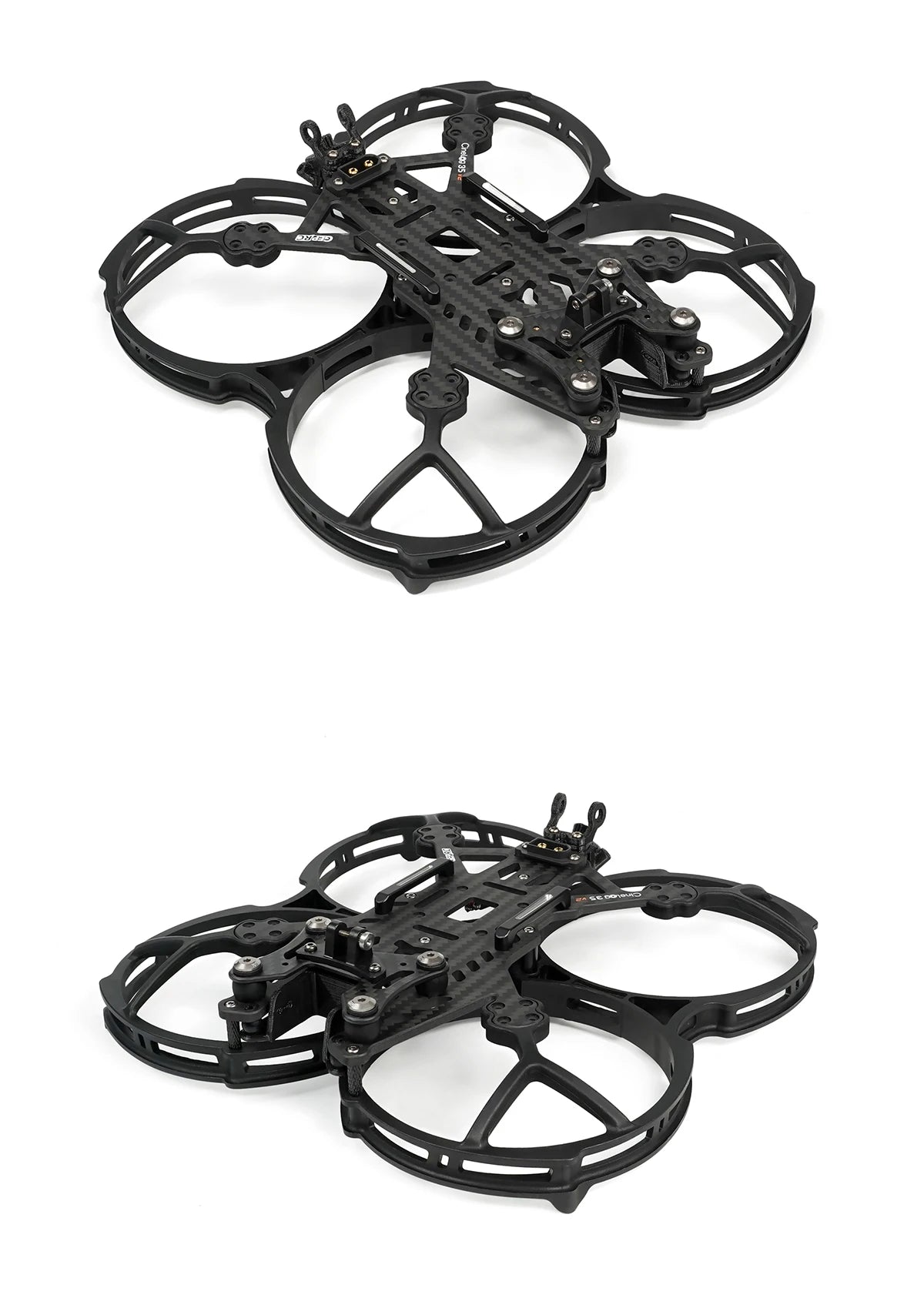

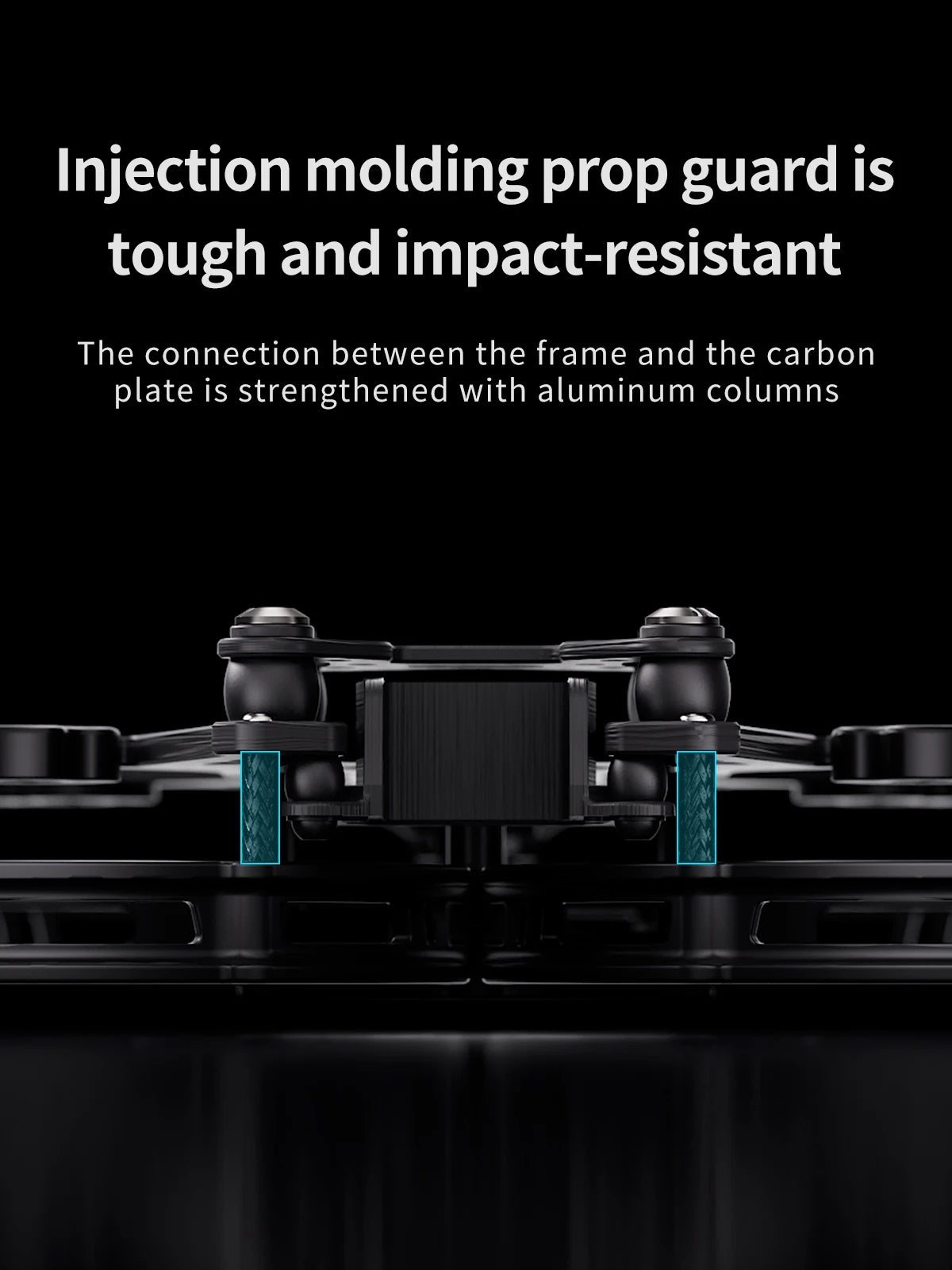

El protector de hélice presenta un diseño duradero y resistente a impactos, mientras que la conexión entre el marco y la placa de carbono está reforzada con columnas de aluminio para mayor resistencia.

Las hélices 20x220 y 20x250 cuentan con una construcción TCT (titanio de tres componentes) con 2 grifos para una fijación segura.
