Resumen

Hola a todos los entusiastas de FPV, para mejorar la experiencia del cliente, el equipo de GEPRC ha actualizado completamente la línea de productos de la serie GPS y ahora lanza productos de la serie GPS basados ​​en el chip u-blox M10: GEP-M10nano, GEP-M10, GEP- M10-DQ.

El módulo de posicionamiento GPS de la serie GEP-M10 tiene las características de tamaño pequeño, posicionamiento rápido, conexión estable y uso conveniente. Utilizando la solución de chip M10 de la empresa u-blox, admite posicionamiento conjunto GPS + BDS + Galileo + QZSS + SBAS, el más alto Hasta 32 satélites. El chip Flash incorporado y el condensador faradio pueden guardar parámetros de configuración y un arranque rápido en caliente. La antena cerámica de pequeño volumen proporciona una buena capacidad de recepción. El magnetómetro QMC5883L integrado y el barómetro DPS310 (solo GEP-M10-DQ) pueden proporcionar una orientación precisa del acimut y datos sensibles de cambio de altitud. Puede satisfacer las necesidades de la mayoría de los drones FPV, multirrotores, aviones de ala fija y otros productos modelo.

Especificaciones

• Modelo: GEP-M10nano / GEP-M10 / GEP-M10-DQ

• Chip GPS: u-blox M10

• Magnetómetro: GEP-M10nano: No / GEP-M10: No / GEP-M10-DQ: QMC5883L

• Barómetro: GEP-M10nano: No / GEP-M10: No / GEP-M10-DQ:DPS310

• Voltaje de entrada: 3,3 V-5 V

• Frecuencia de recepción: GPS L1,GLONASS L1,BDS B1,GALILEO E1,SBAS L1,QZSS L1

• Modo de funcionamiento: GPS+BDS+LALILEO+QZSS+SBAS posicionamiento conjunto

• Canal: 72 canales

• Satélites de navegación: hasta 32 piezas

• Protocolo de salida: GEP-M10nano: UART(ublox) / GEP-M10: UART(ublox) / GEP-M10-DQ: UART(ublox),I2C

• Velocidad de baudios: 115200 bps

• Frecuencia de salida: 10 Hz

• Precisión de velocidad: 0,05 m/s

• Precisión de posicionamiento horizontal: ACC 2D 1,5 m (clima)

• Precisión de sincronización: 30 ns

• Sensibilidad del receptor: Traza-162dBm, Captura-160dBm

• Características dinámicas: Altura máxima: 50000 m, Velocidad máxima: 500 m/s

• Aceleración máxima: 4G

• Tamaño: GEP-M10nano: 15x15x5,5 mm / GEP-M10: 22*22*8,2 mm / GEP-M10-DQ: 22*22*8,2 mm

• Peso: GEP-M10nano: 2,5 g / GEP-M10: 7,8 g  / GEP-M10-DQ: 8.0g

Características

1. Chip serie U-blox M10

2. Velocidad de posicionamiento rápida

3. Posicionamiento conjunto GPS+BDS+Galileo+QZSS+SBAS

4. Hasta 32 satélites

5. Calidad de conexión estable

6. Diseño de apariencia única

7. Tamaño pequeño y peso ligero

8. Chip Flash incorporado y condensador Farad

9. Luz indicadora integrada, fácil de usar

10. Magnetómetro + barómetro integrado, módulo integrado (GEP-M10-DQ)

Incluye

1 módulo GPS

1 x cable terminal

1 manual de instrucciones

1 pegatina GEPRC

1 x tubo termocontraíble

El módulo GPS de la serie GEP-M10 de GEPRC integra el chip U-Blox M10, el magnetómetro QMC5883L, el barómetro DPS310 y las capacidades del dron FPV para un posicionamiento rápido, una conexión estable y un posicionamiento de juntas de alta precisión.

El módulo GPS de la serie GEPRC GEP-M10 proporciona capacidades de posicionamiento conjunto de constelaciones múltiples, combinando señales de GPS, BDS, Galileo, QZSS y SBAS para una precisión horizontal dentro de 1,5 metros.

El módulo GPS de la serie GEPRC GEP-M10 cuenta con un chip Ublox M10, que proporciona capacidades de posicionamiento rápidas y precisas con velocidades de transmisión de datos de alta velocidad.

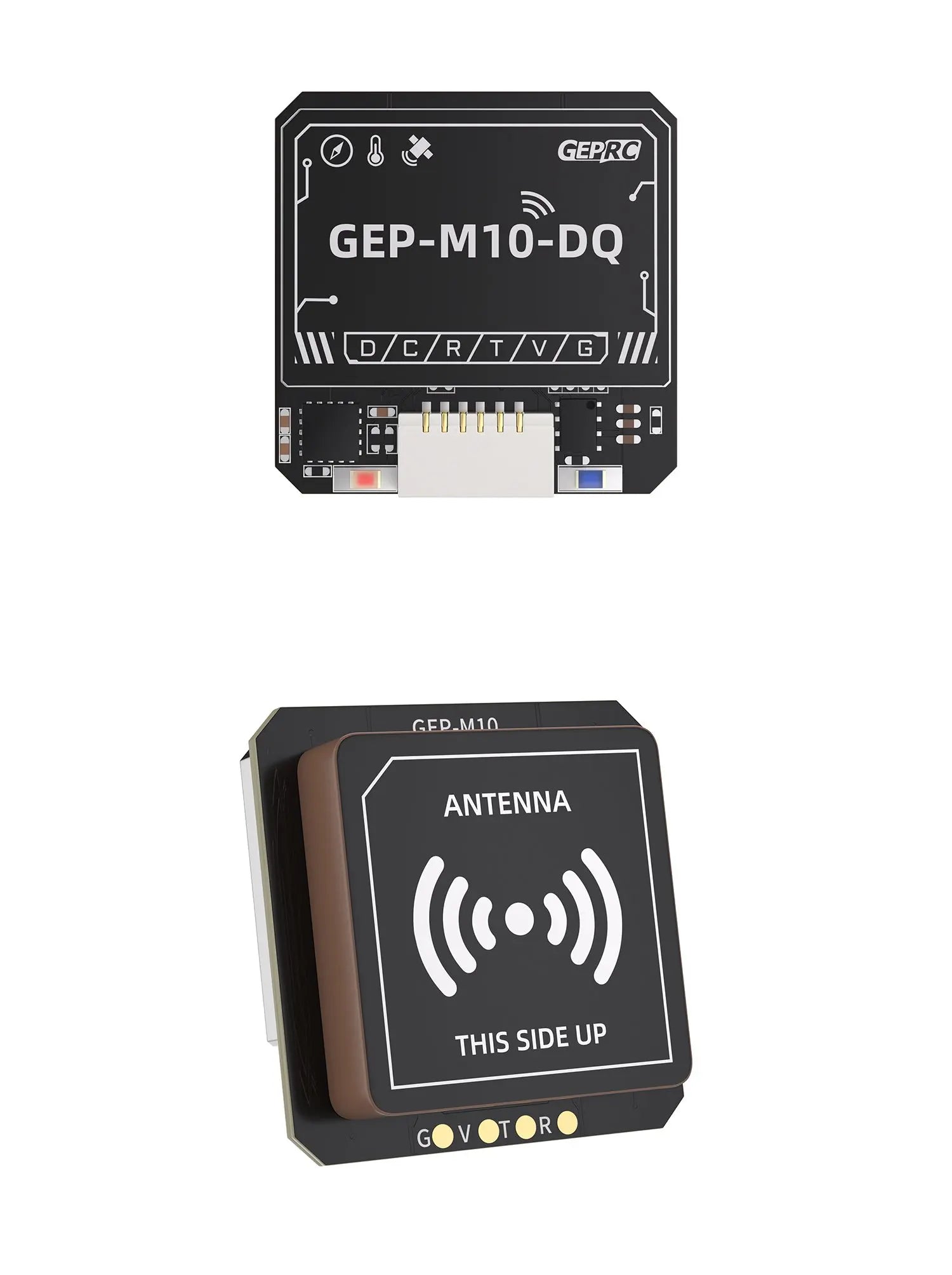

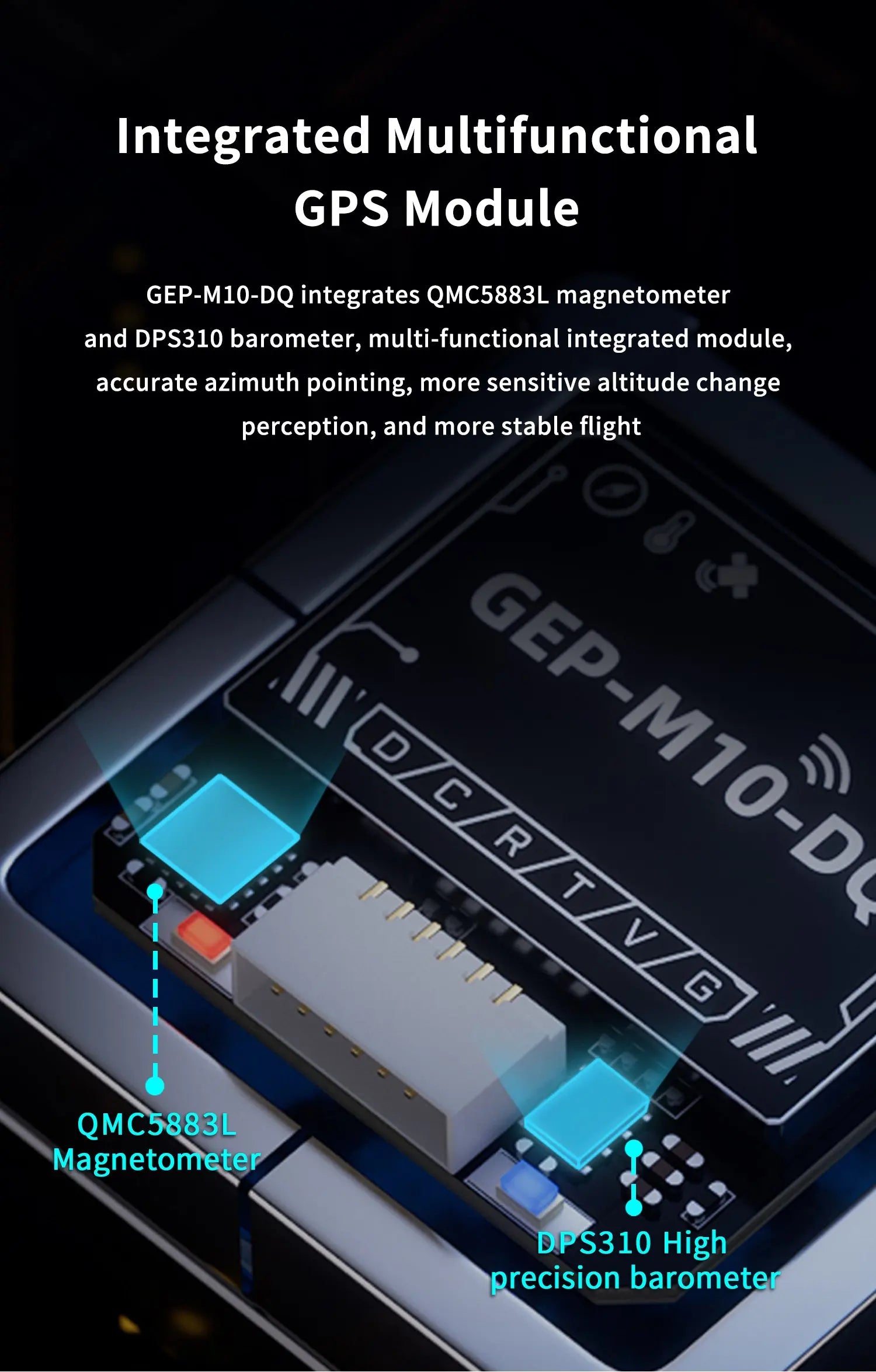

El módulo GPS integrado, GEP-M10-DQ, combina el magnetómetro QMC5883L y el barómetro DPS310 para una orientación precisa del acimut, una sensibilidad mejorada a los cambios de altitud y un rendimiento de vuelo más estable.

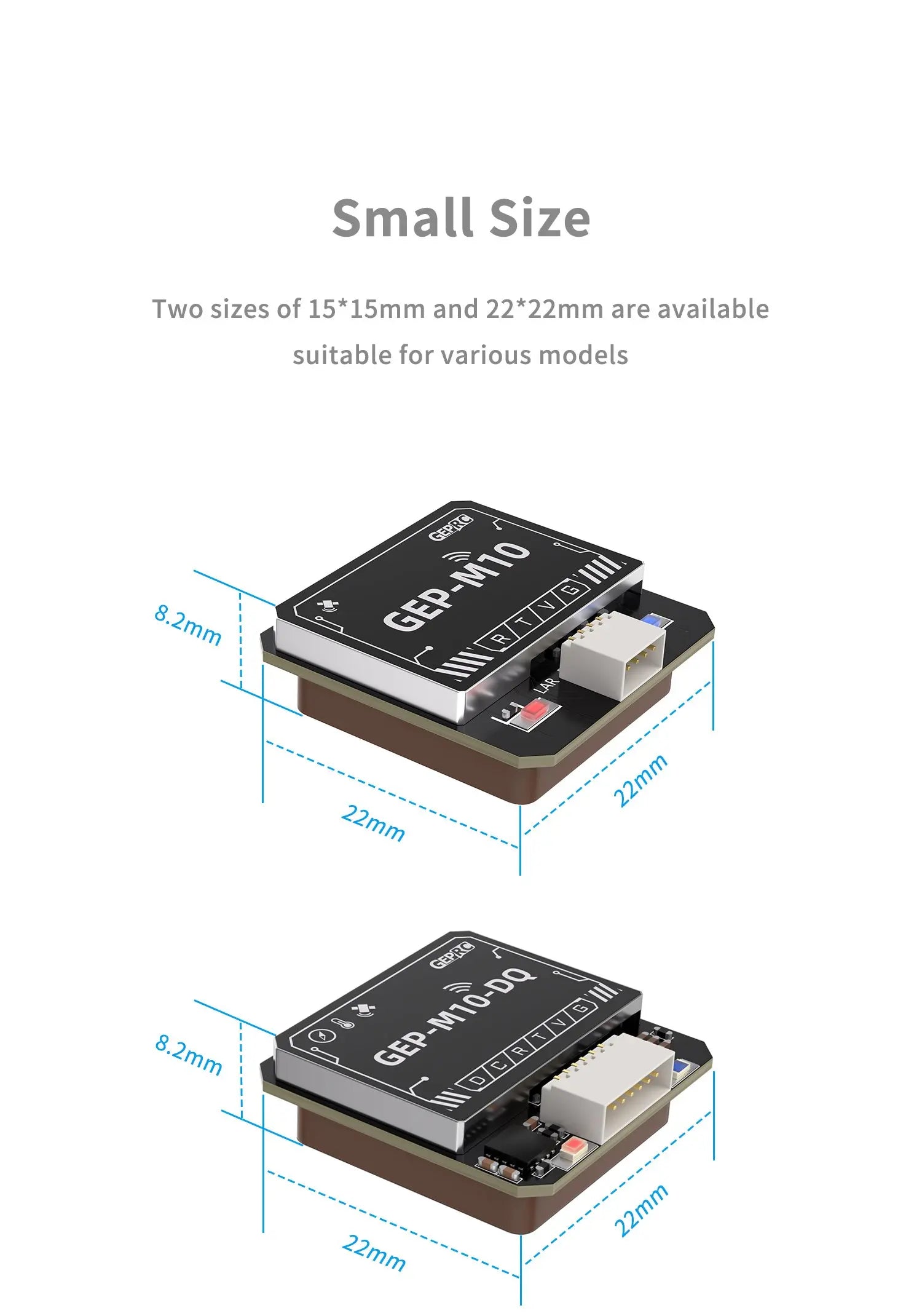

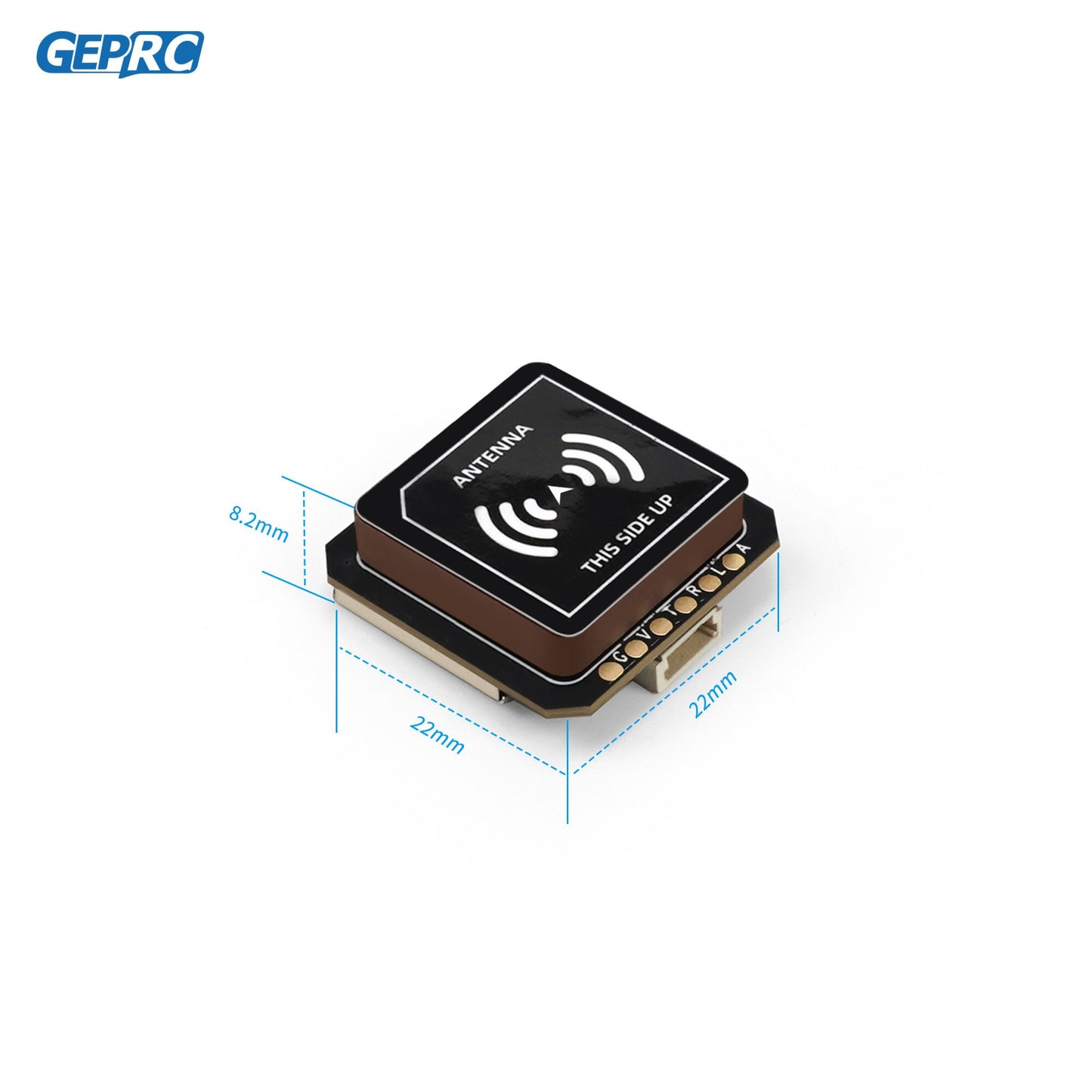

El módulo GPS de la serie GEPRC GEP-M10 está disponible en dos tamaños compactos: 15x15 mm y 22x22 mm, lo que lo hace adecuado para varios modelos de drones. Su pequeño factor de forma permite una fácil integración en espacios reducidos.

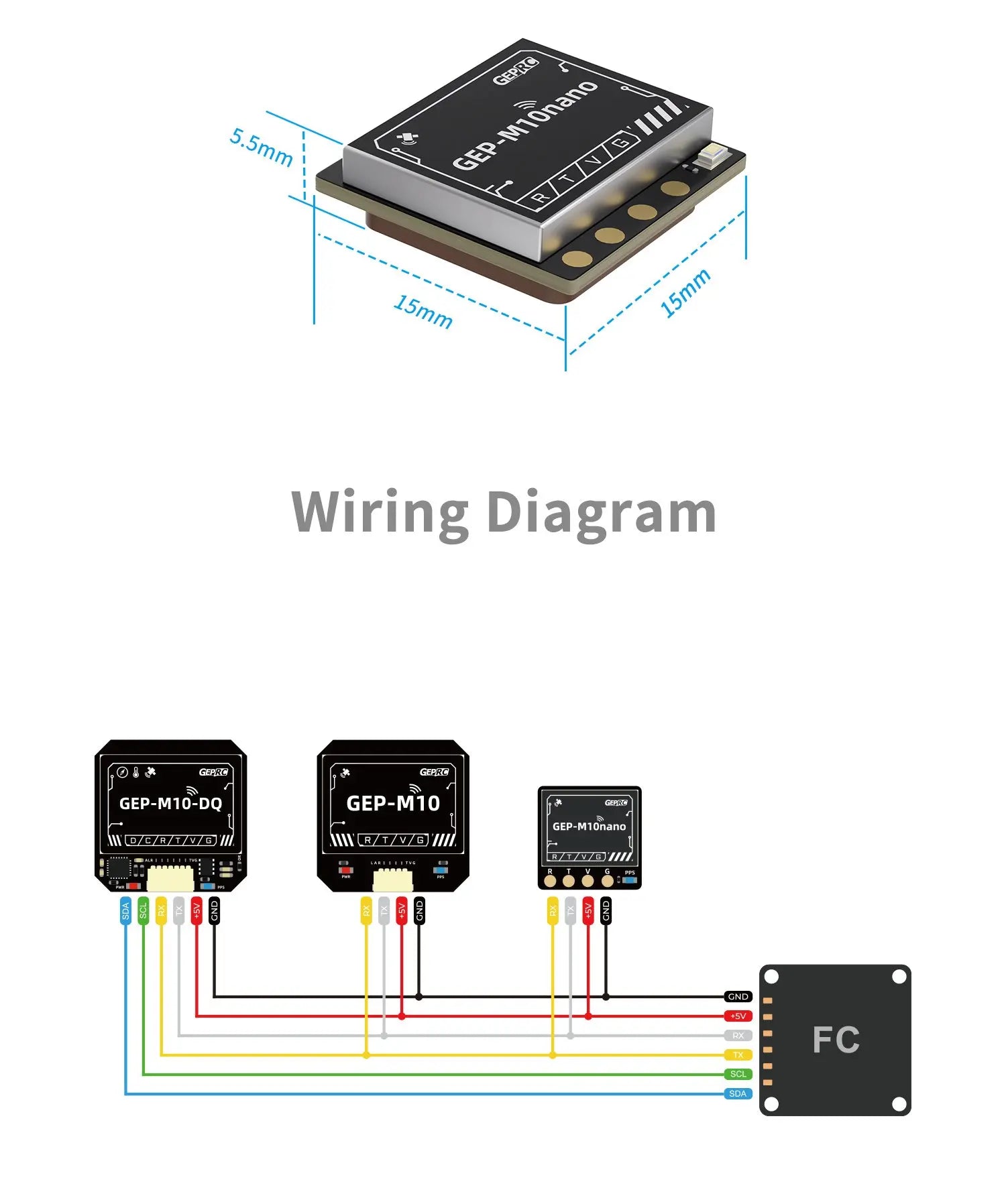

El módulo GPS de la serie GEPRC GEP-M10 presenta un diseño compacto con dimensiones de 15 mm x 15 mm, adecuado para la integración en varios modelos de drones FPV. Su pinout incluye: GND, #5V, FC, SCL, SDA y es compatible con el formato Ger-Nano.

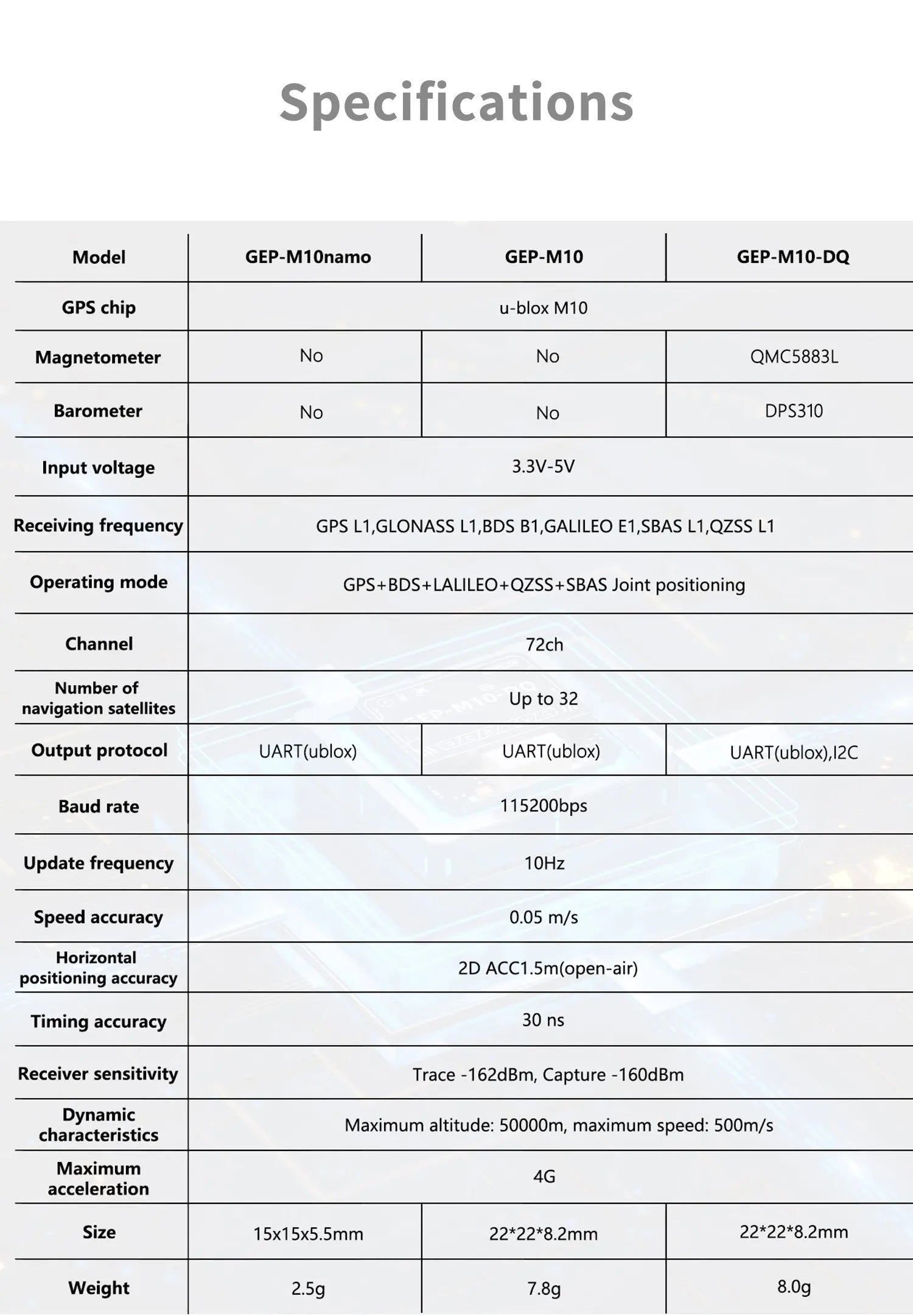

El módulo GPS de la serie GEPRC GEP-M10 presenta especificaciones para los siguientes modelos: GEP-MIOnano, GEP-M1O y GEP-M1O-DQ, todos ellos basados ​​en el chip GPS U-blox.
