Resumen

La transmisión de imágenes de alta potencia MATEN 1.2G 2W VTX recientemente desarrollada por el equipo GEPRC ya se lanzó oficialmente. Su rendimiento es muy potente, con 4 niveles de potencia ajustables y una potencia máxima de hasta 2000 mW. La señal de transmisión es muy estable y la capacidad de penetración es excelente.

MATEN 1.2G 2W VTX utiliza una carcasa CNC de aleación de aluminio de alta resistencia para ayudar a la disipación del calor. El diseño de apariencia única tiene una mayor resistencia al impacto y un mejor rendimiento de disipación de calor.

Es compatible con el protocolo IRC Tramp y puede usar el OSD para ajustar rápidamente los parámetros.

Tiene una amplia entrada de voltaje de 7-36 V y función de protección de control de temperatura para evitar el sobrecalentamiento y quemaduras. Admite instalación de 30,5 × 30,5 mm (M3) posición del agujero.

Característica

1. Cuatro niveles de potencia ajustable, hasta 2000 mW, adecuados para vuelos de larga distancia
2.  canales opcionales
3. Carcasa CNC de aleación de aluminio de alta resistencia seleccionada, disipación de calor auxiliar
4. Entrada de voltaje amplio, admite entrada de voltaje de 7 V-36 V.
5. Un botón de función, dos luces indicadoras, fácil de controlar.
6. El protocolo de control VTX es IRC Tramp, admite ajuste de parámetros OSD.
7. Función de protección de control de temperatura que puede evitar quemaduras a altas temperaturas
8. Soporte 30,5×30,5 mm (M3)  posición del orificio de instalación

Especificaciones

• Modelo: GEPRC MATEN 1.2G 2W VTX
• Tamaño:36,4 × 36,4x7,4 mm
• Agujero de montaje: 30,5 × 30,5 mm (M3)
• Banda de frecuencia: 1080MHz-1360MHz
• Cliente de canal: 9
• Frecuencia del canal: 1080/1120/1160/1200/1240/1280/1320/1360/1220(MHz)
• Potencia de salida: 25 mW/400 mW/800 mW/2000 mW/modo Pit
• Estabilidad de frecuencia: ±100 KHz (típ.)
• Precisión de frecuencia: ±200 KHz (típico)
• S/N(Fo±3MHz):>70dBc
• Puerto de antena: 50 ohmios
• Voltaje de entrada: DC7-36V (batería 2-8S)
• Voltaje de salida:5V@600mA
• Protocolo: Vagabundo IRC
• Interfaz de antena: MMCX
• Interfaz de cable:sh1.25 6 pines
• Formato de vídeo: PAL/NTSC
• Temperatura de funcionamiento: -10 ℃ ~ +60 ℃
• Peso: 14,5 g (solo VTX)

Notas

1. Instale la antena antes de usarla.
2. Para evitar el sobrecalentamiento, proporcione un flujo de aire constante y un ambiente bien ventilado. Instale un ventilador de refrigeración si opera en condiciones confinadas.
3. ¡La salida de 5 V es para uso exclusivo de cámara/ventilador de refrigeración! No conecte la entrada de alimentación/batería a la salida de 5 V. Se producirán daños graves en VTX.

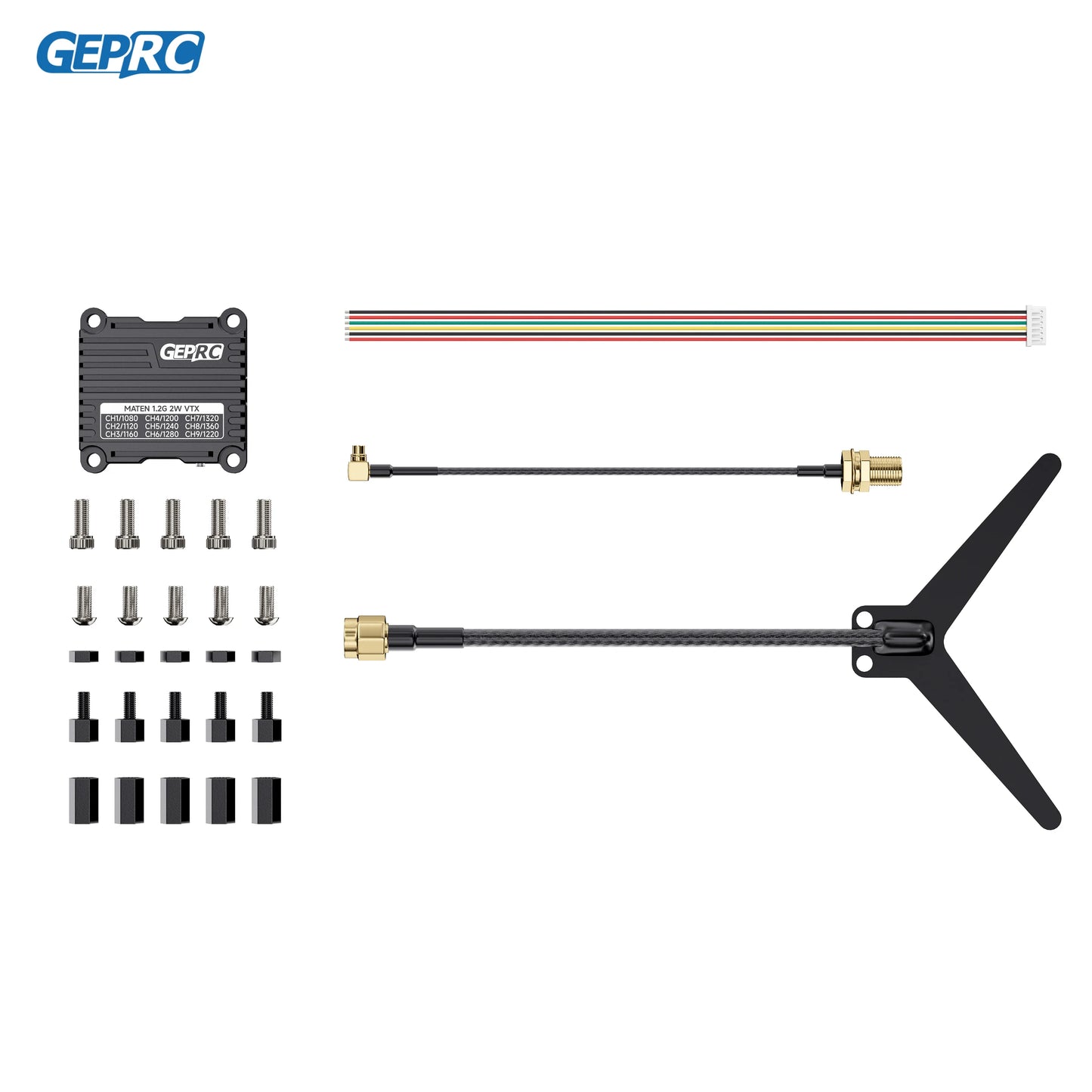

Incluye

1 x MATEN 1.2G 2W VTX

1 conector MMCX a SMA (aguja interna)

1 antena de 1,2 G (orificio interior SMA)

1 x sh1.25 6P Cable de conexión

5 x M3*7 tornillos

5 x M3*8 tornillos

5 x M3 x 10 hexágono

Columna de aislamiento 5 x M3*5

5 x tuerca de nailon M3

1 x descripción del producto

Especificaciones Modelo Tamaño MATEN 1.2G 2W VTX 36.4x36.4x7.4mm Orificio de montaje Banda de frecuencia 30.5x30.Smm(M3) 108OMH-136OMH Voltaje de entrada Canal cliente DC7-36V (batería 2-8S) Voltaje de salida Protocolo sv@6OOmA IRC Tramp Interfaz de antena Interfaz de cable MMCX sh1.25 6 pines Peso 14,5 g (solo VTX)

Este módulo transmisor cuenta con cuatro niveles de potencia ajustables, que alcanzan hasta 2000 mW, lo que lo hace ideal para vuelos de larga distancia. El dispositivo también viene con un botón de función única y dos luces indicadoras, lo que garantiza un control intuitivo y una respuesta visual clara.

Este producto cuenta con un módulo de destello de luz azul con nueve niveles de brillo ajustables, incluidos IX, 2X, 3X, 4X, 5X, 6X, 7X, 8X y 9X.

Este llavero de producto presenta configuraciones de energía para los canales GEPRC 7, 4, 5, 6, 1, 2 y 3: Canal 7 (1320MHz), Canal 4 (1200MHz), Canal 5 (1240MHz) , Canal 6 (1280 MHz), Canal 1 (1080 MHz), Canal 2 (1120 MHz) y Canal 3 (1160 MHz).
