Resumen

TinyRadio ELRS Remote Controller es un sistema de control remoto de nueva generación desarrollado en base al proyecto de código abierto ExpressLRS. ExpressLRS establece nuevos estándares para conexión de largo alcance, baja latencia y frecuencia de actualización máxima de 500 Hz.

TinyRadio adopta un diseño simplificado para minimizar la dificultad de uso. Diseño ergonómico, más cómodo de sostener.Módulo ELRS incorporado, disponible en versiones de 915/868MHz y 2,4GHz, potencia ajustable de hasta 500mW con diseño de antena reemplazable, la distancia del control remoto puede alcanzar más de 2KM en condiciones ideales.Actualización de soporte Firmware de control remoto a través de la interfaz USB y puede actualizar el firmware del módulo ELRS a través de WIFI. Admite conexión inalámbrica al simulador de drones de computadora a través de Bluetooth. Admite dos baterías 18650 para una duración de batería ultralarga. 8 canales de baja latencia pueden satisfacer la mayoría de las necesidades de principiantes y profesionales.

(Notas: ¡Se debe instalar una antena antes de encender!)

Especificaciones

• Tamaño: 147*135*71 mm (sin incluir la antena)

• Peso: 223 g

• Tipo de dron adaptado: multirotor, avión

• Banda de frecuencia: 915MHz FCC /868MHz UE /2.4GHz ISM

• Voltaje de entrada: 6,6-8,4 V

• Interfaz de antena: SMA

• Potencia: 100/250/500 mW

• Canal: 8 canales

• Interfaz de carga: USB-C

• Actualización de firmware: soporte

• Joystick Bluetooth: compatible

Característica

1. ELRS integrado 915 MHz/2.4GHz

2. Diseño funcional "menos es más", fácil de transportar

3. Rango de vuelo de más de 2 km (sujeto al medio ambiente)

4. Potencia ajustable de 500 mW

5. 8 canales de latencia súper baja

6. Antena reemplazable

7. Dos baterías 18650 reemplazables

8.  Admite carga USB-C

9. Sistema de control remoto personalizado

10. Totalmente compatible con simuladores de drones

Diagrama del controlador remoto TinyRadio

Instalación de la batería

Abra la tapa inferior de la batería e inserte dos baterías 18650 o una batería 2S (no incluida)

Notas

1. Asegúrese de que los símbolos de polaridad de las baterías coincidan con los símbolos dentro del compartimiento de las baterías.

2. No mezcle baterías nuevas y viejas.

3. No mezcle diferentes tipos de baterías.

Instrucciones

Encendido/apagado

Mantenga presionado el botón de encendido del control remoto durante 2 segundos en el estado apagado y suelte el botón de encendido después de que el control remoto vibre, mientras el LED rojo se ilumina, el control remoto se enciende correctamente.

Mantenga presionado el botón de encendido del control remoto durante 2 segundos en el estado de encendido; cuando la luz LED se apague, el control remoto se apagará con éxito.

Encuadernación

En el estado apagado, mantenga presionado el botón BIND en la parte posterior del control remoto y luego presione el botón de encendido al mismo tiempo para encenderlo. Cuando la luz indicadora parpadea, el control remoto ingresa al estado de vinculación.

El estado de enlace durará 5 segundos, no habrá respuesta cuando el enlace sea exitoso y saldrá automáticamente del estado de enlace después de 5 segundos. Compruebe si el control remoto está vinculado con el receptor. De lo contrario, repita la operación de vinculación.

Calibración del joystick

Con el joystick nuevamente en el centro y la palanca del acelerador en la posición más baja, mantenga presionado el botón SETUP en la parte posterior del control remoto durante 4 segundos, y cuando el control remoto vibre y suene el zumbador, se realizará la calibración. completo.

Conmutación de energía

Primero mantenga presionado el botón BIND, luego presione brevemente el botón SETUP durante 1 segundo, la potencia de 100/250/500 mW se puede cambiar cíclicamente y la potencia actual del enlace de control de radio de alto rendimiento se puede observar a través de la luz indicadora.

Modo WIFI

En el estado apagado, mantenga presionado el botón SETUP para encenderlo, y cuando la luz indicadora se convierta en un LED de funcionamiento que parpadea rápidamente, ingresará al modo de actualización WIFI y se podrá actualizar el firmware del enlace de control de radio de alto rendimiento ELRS. .

Joystick Bluetooth

En el estado apagado, mantenga presionados los botones BIND y SETUP al mismo tiempo para encender el dispositivo. Cuando la luz indicadora se convierta en un LED que parpadea lentamente,                          entrará en el modo de simulador de Bluetooth y podrás conectarte al simulador de dron con computadora para practicar.

Cargando

Conecte el cable USB-C en el estado apagado, estará en el estado de carga cuando el indicador del control remoto se vuelva azul y la luz indicadora se apagará automáticamente después de que se complete la carga.

Incluye

Estándar:

1 x TinyRadio

1 bandeja 18650

1 manual de instrucciones

Nota: Baterías no incluidas.

Combinación:

1 x TinyRadio

1 bandeja 18650

1 manual de instrucciones

1 x Estuche de almacenamiento para TinyRadio

Nota: Baterías no incluidas.

Consejos: Guía de actualización del firmware del controlador de radio TinyRadio ELRS

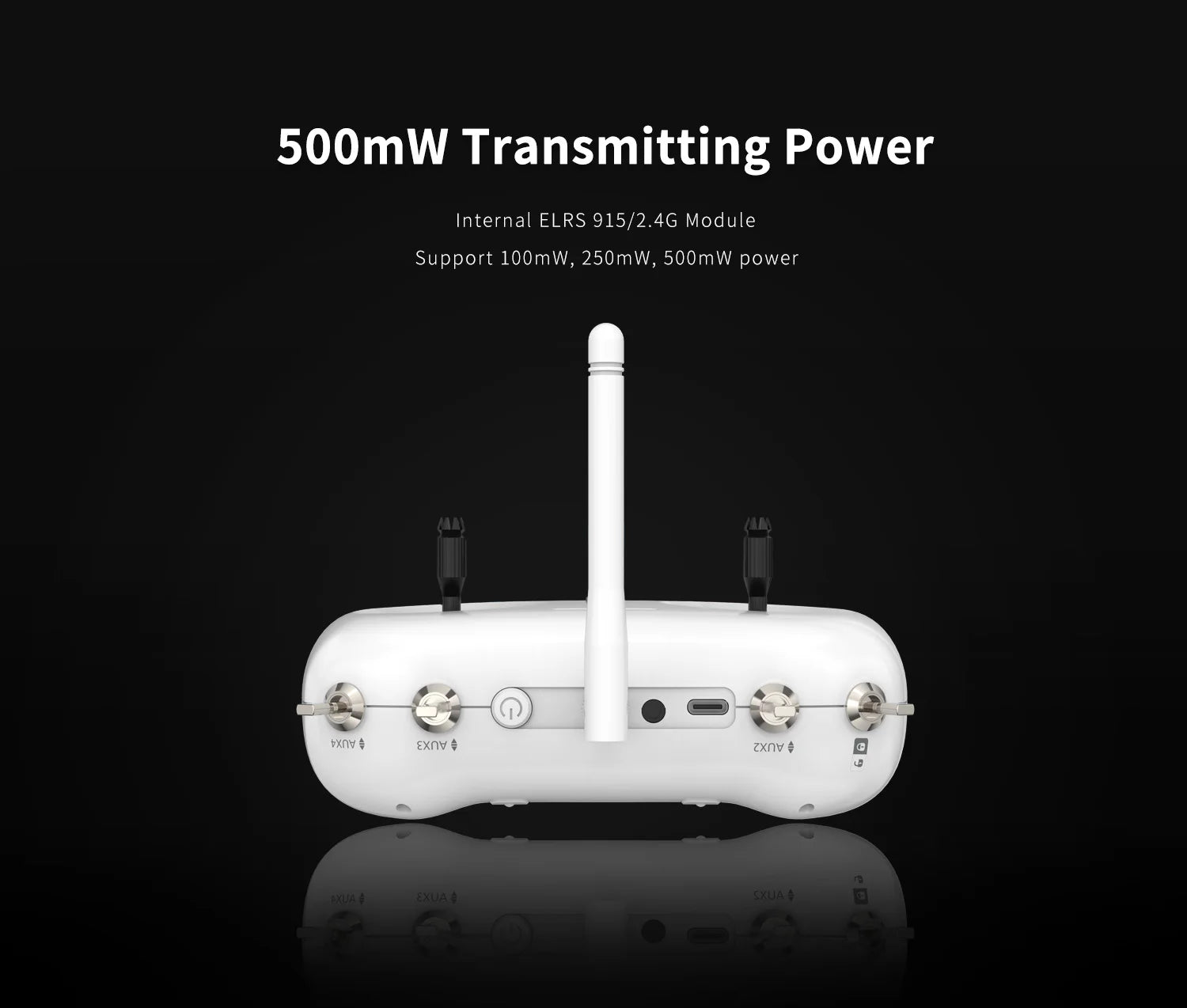

Potencia de transmisión de 500 mW Módulo ELRS 915/2.4G interno compatible con potencia de 100 mW, 250 mW y 50 OmW PXnv Exnv zxnv'j ": 4 d

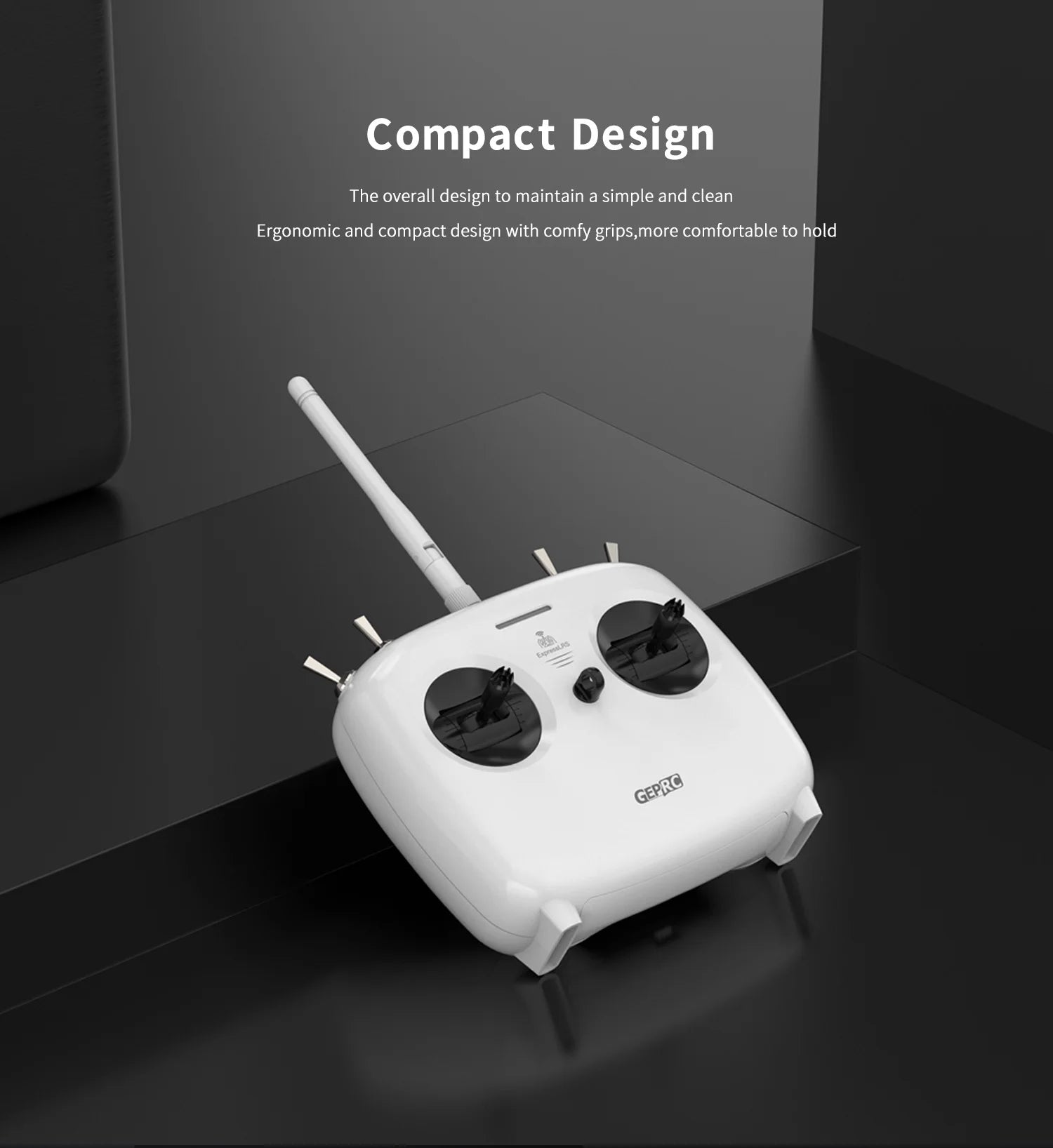

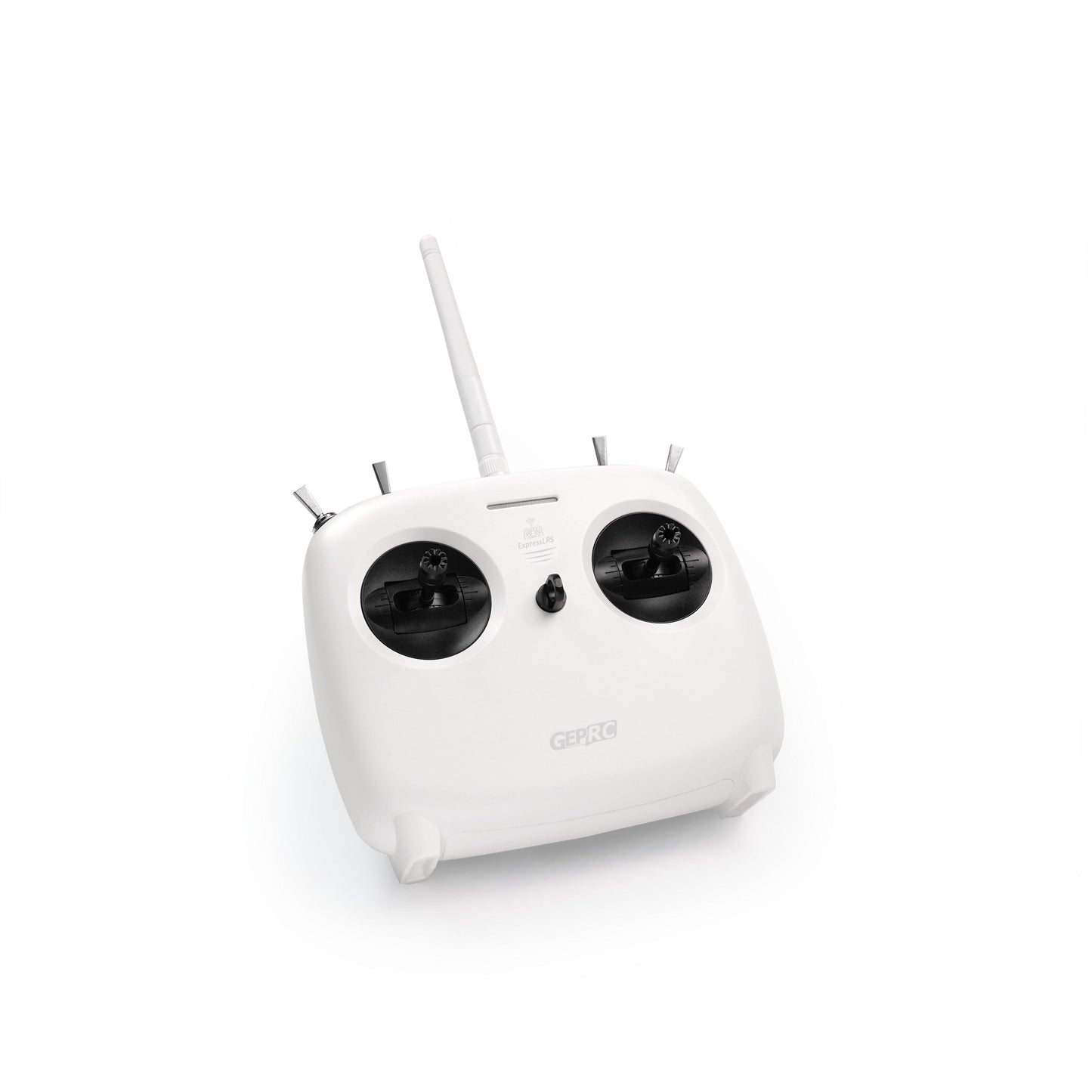

El control remoto GEPRC TinyRadio ELRS presenta un diseño ergonómico y compacto con agarres cómodos, lo que lo hace fácil de sostener y usar.

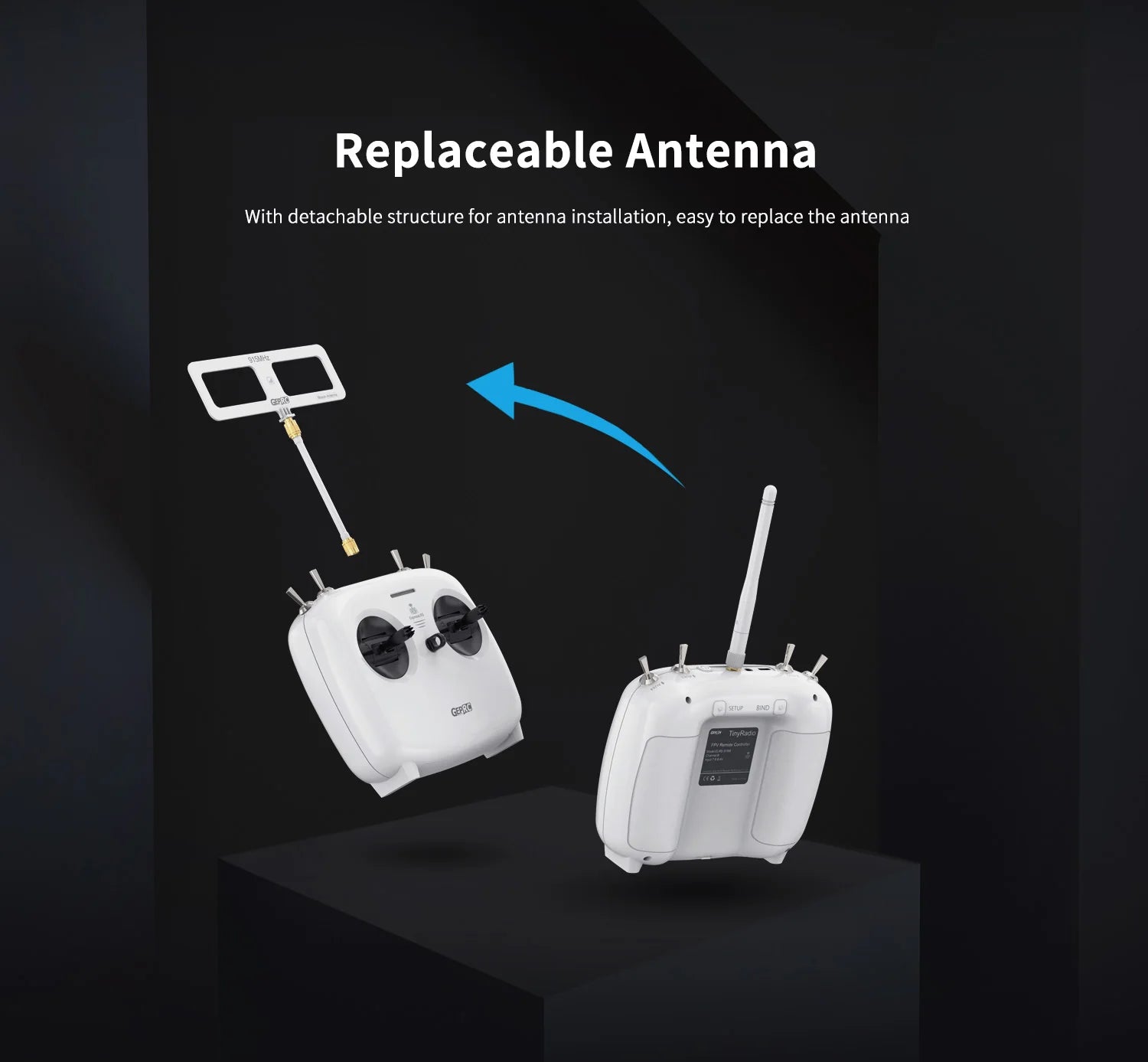

El controlador remoto GEPRC TinyRadio ELRS presenta un diseño de antena desmontable, lo que permite un fácil reemplazo e instalación.

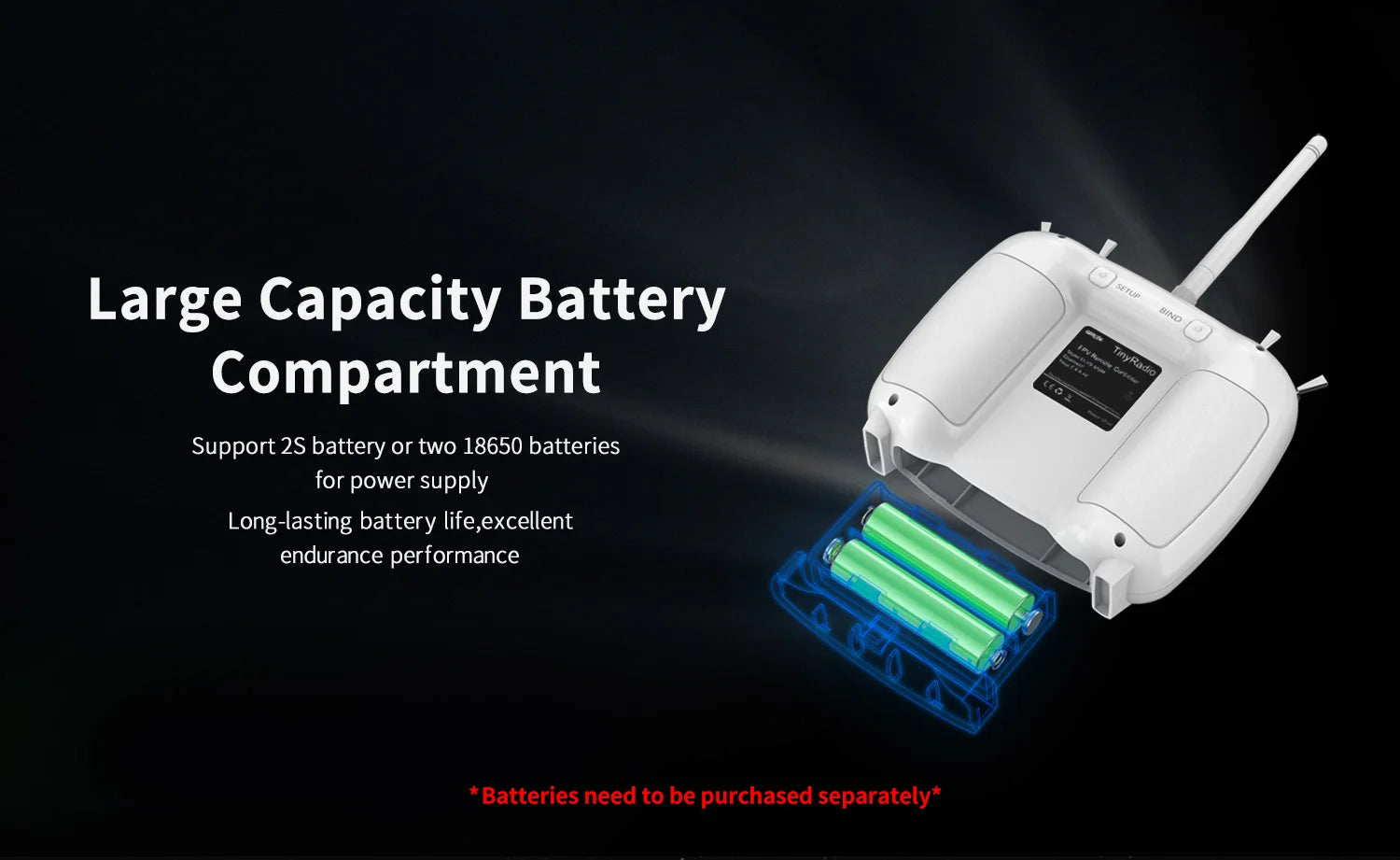

El control remoto GEPRC TinyRadio ELRS tiene un compartimiento de batería de gran capacidad que admite baterías 2S o dos baterías 18650, lo que proporciona una fuente de alimentación duradera y un rendimiento de resistencia excelente. Tenga en cuenta que las baterías se venden por separado.

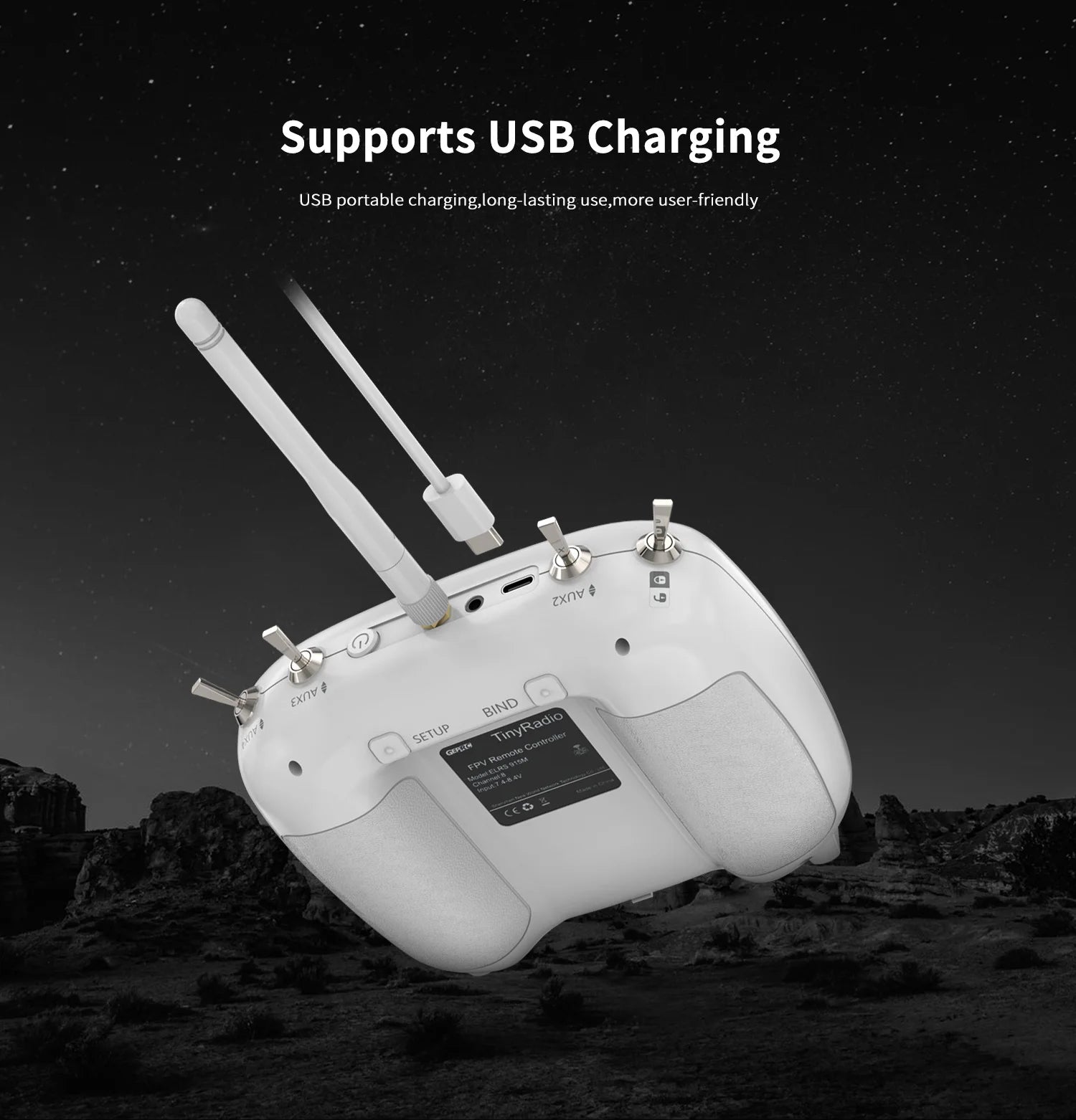

El control remoto GEPRC TinyRadio ELRS admite carga USB, lo que proporciona energía duradera y lo hace más cómodo de usar mientras viaja.

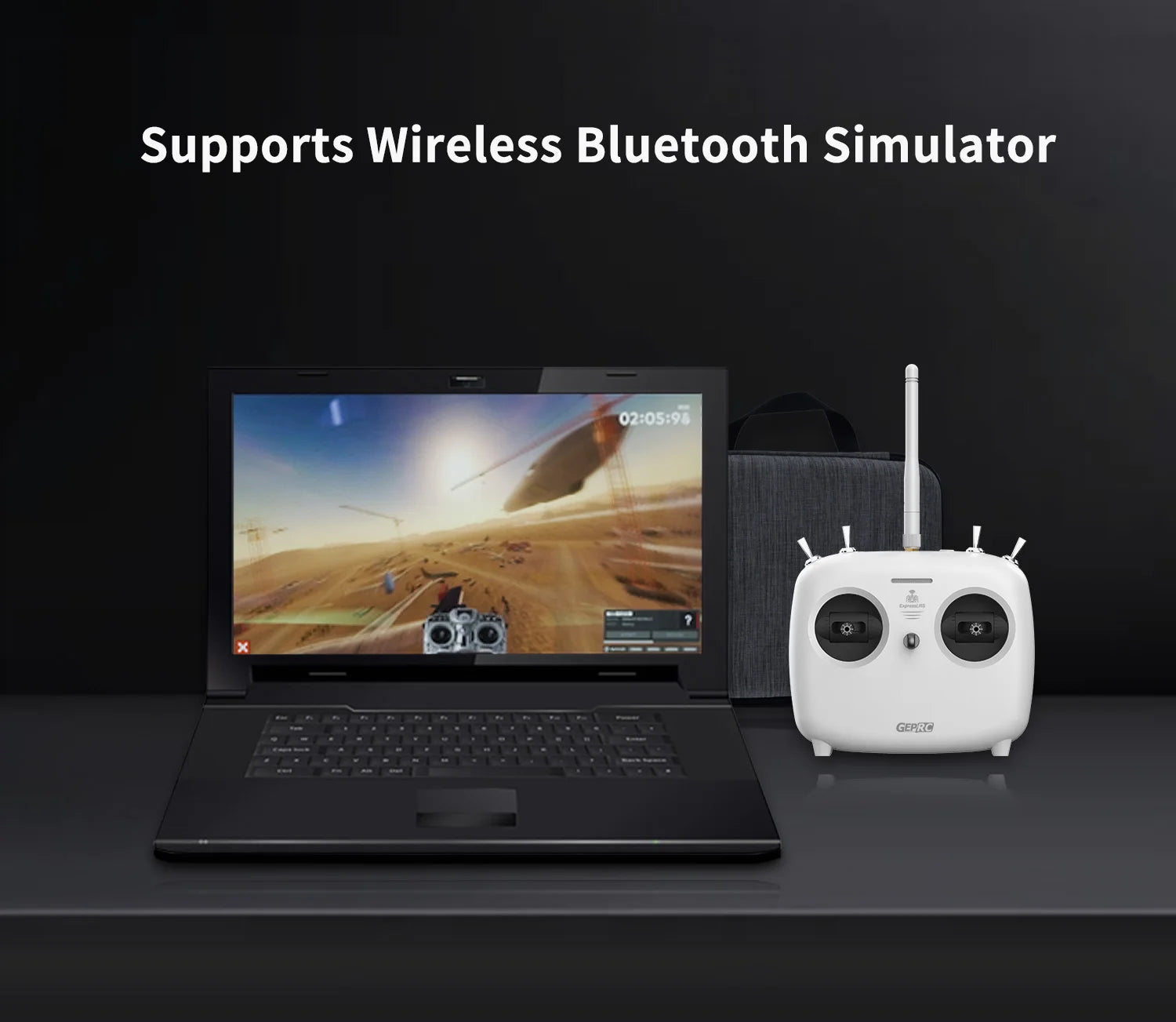

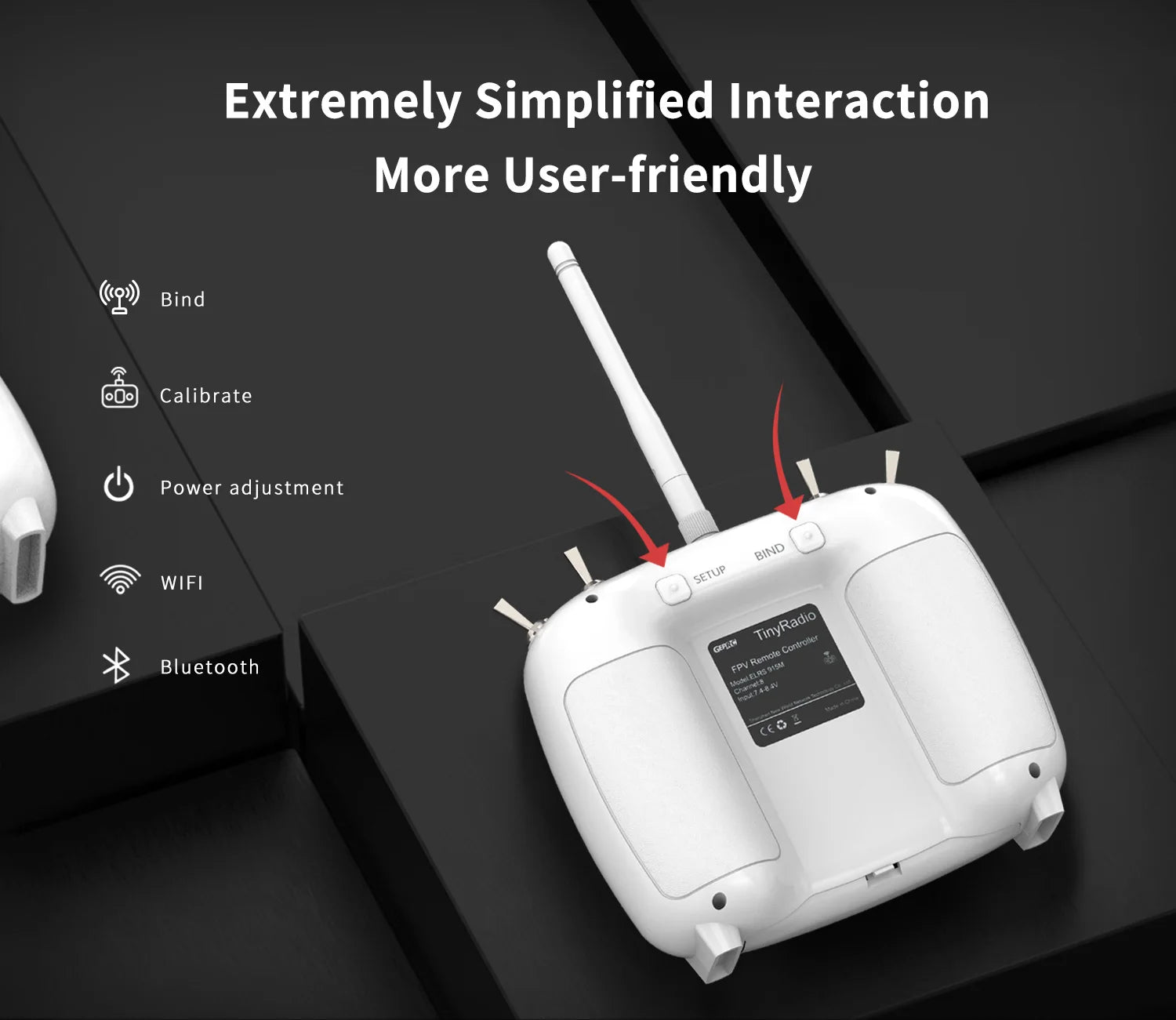

El control remoto GEPRC TinyRadio ELRS cuenta con conexión y configuración Bluetooth, lo que permite un emparejamiento perfecto con su sistema de control remoto (0) FPV.

El controlador remoto GEPRC TinyRadio ELRS está diseñado para configurar y vincular con su sistema FPV preferido, ofreciendo compatibilidad con V8.4, ExpressLRS y otros protocolos.

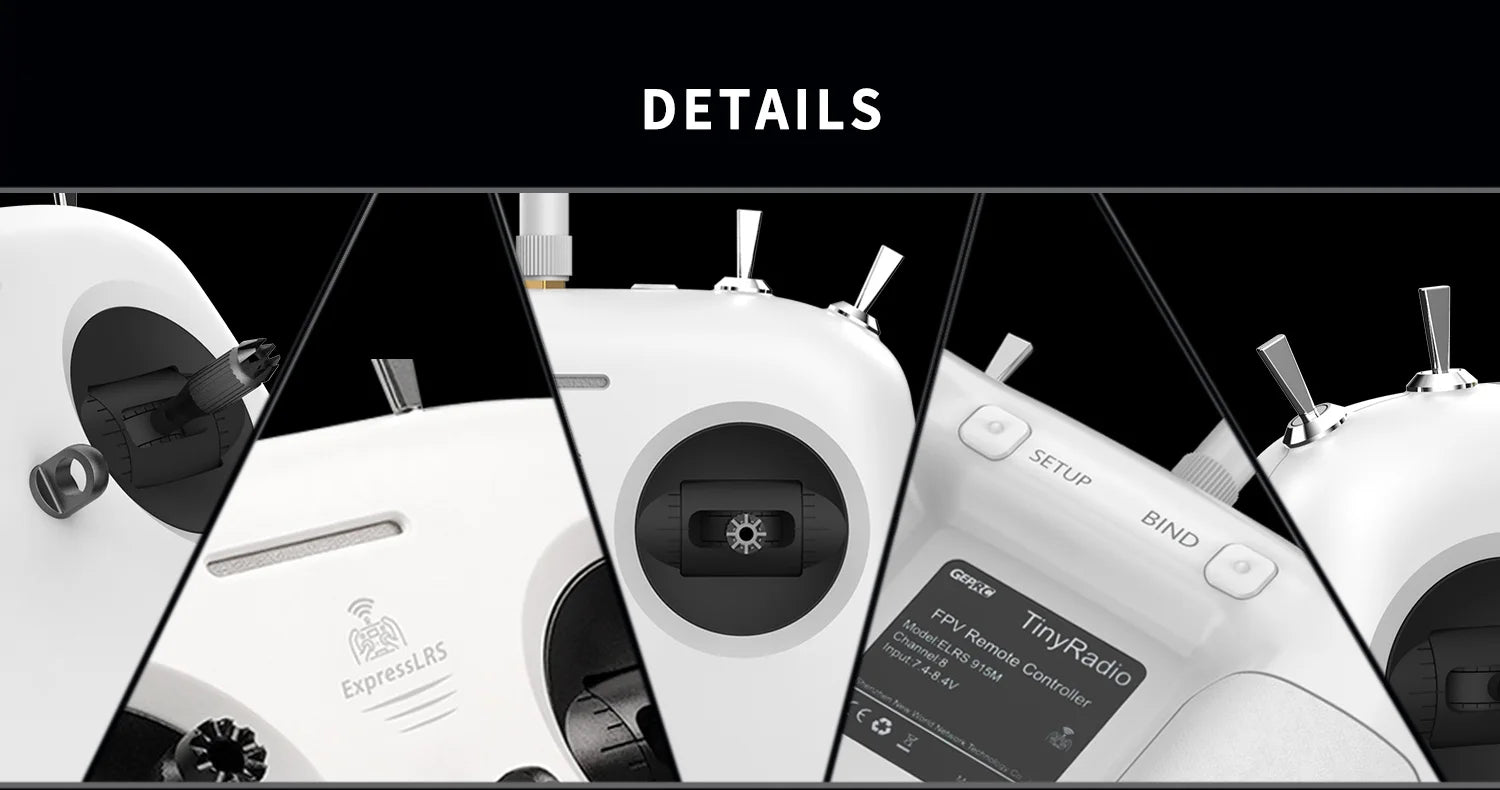

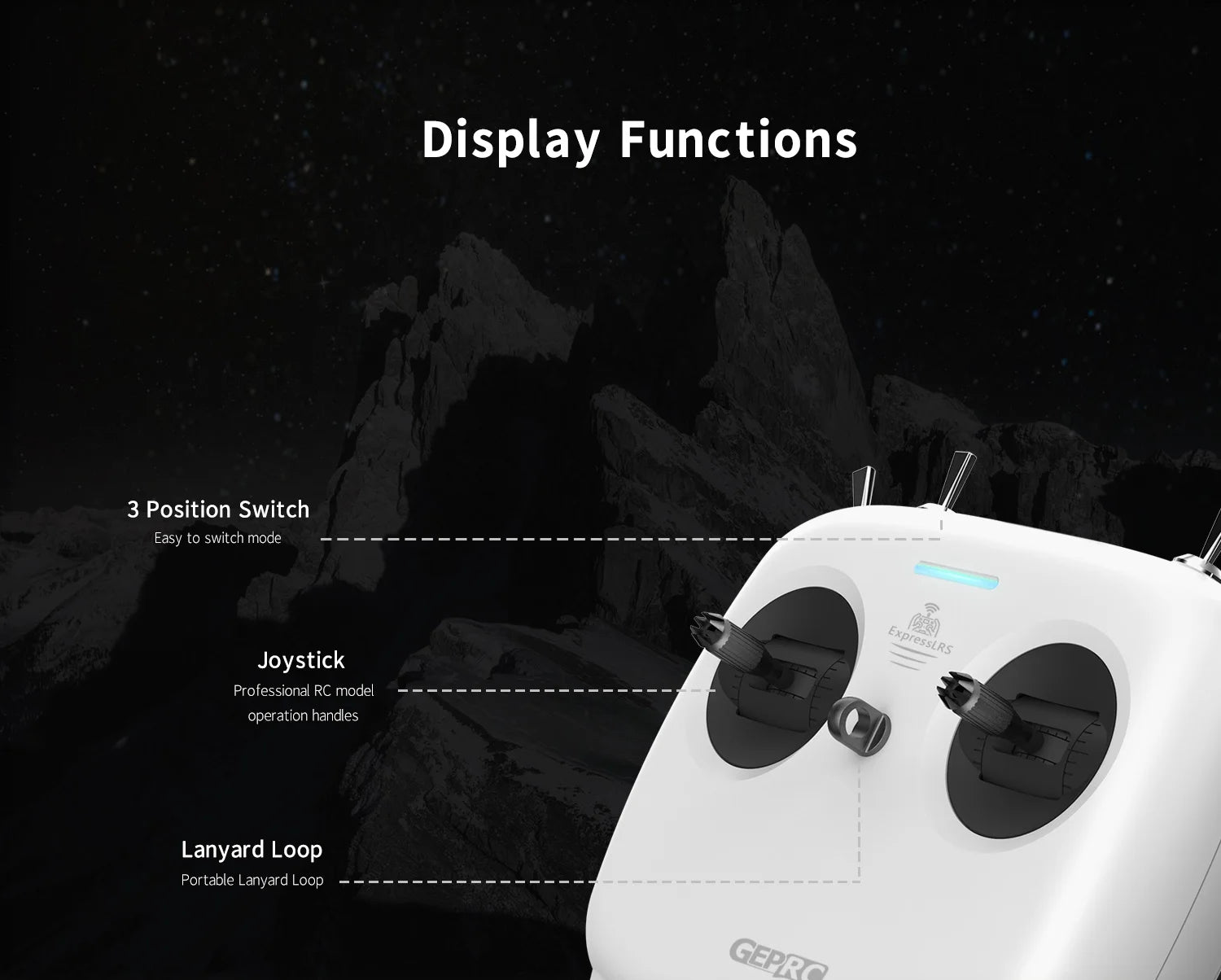

El controlador remoto GEPRC TinyRadio ELRS cuenta con un interruptor de 3 posiciones, lo que permite cambiar fácilmente entre modos. Además, tiene un joystick y un cordón portátil, lo que facilita el manejo de su modelo RC con ExpressLRS.

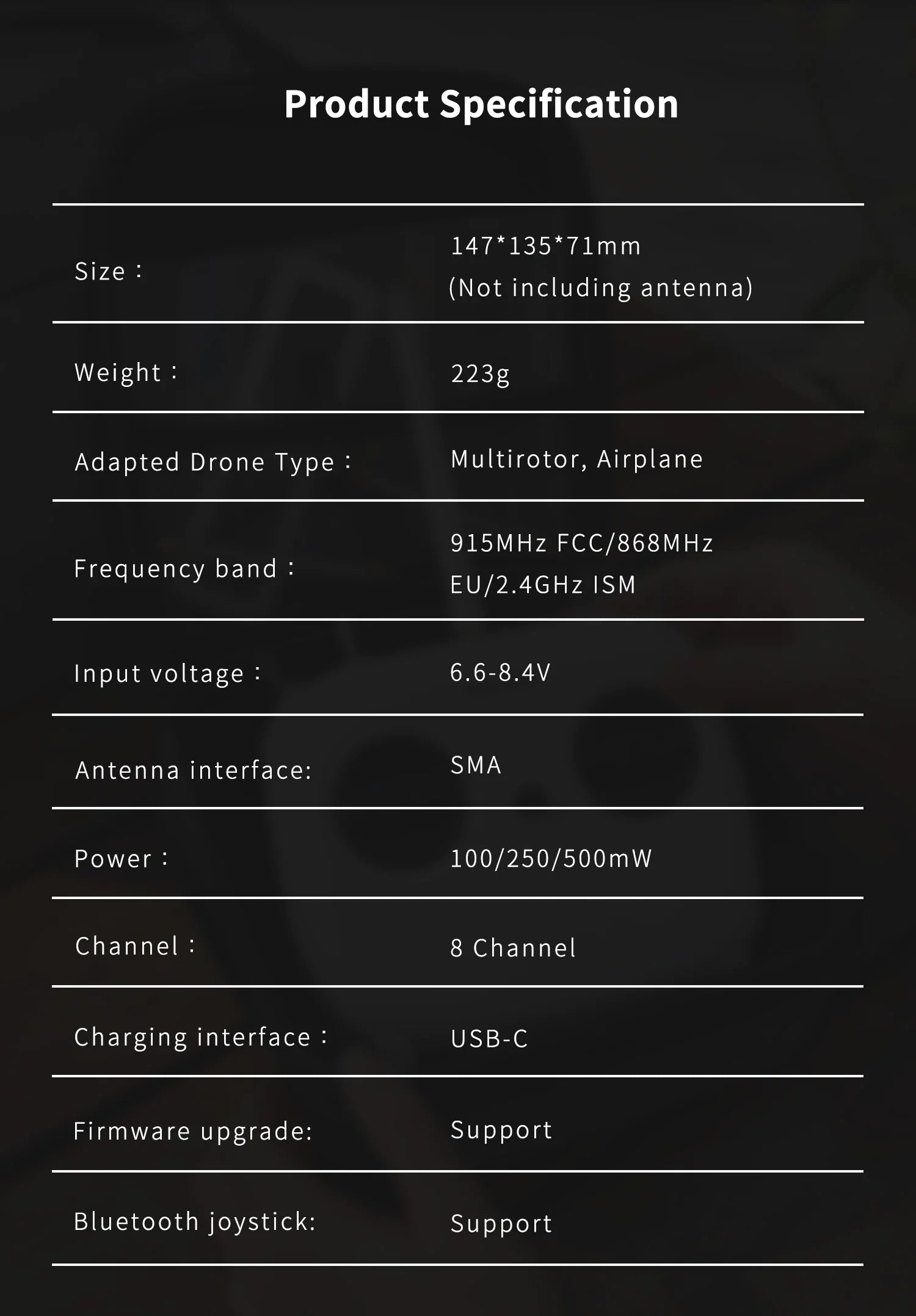

El control remoto GEPRC TinyRadio ELRS tiene un tamaño compacto de 147*135*71 mm (sin incluir la antena) y pesa 223 g. Es adecuado para varios tipos de drones, incluidos multirotores y aviones. El controlador funciona en una banda de frecuencia de 915 MHz FCC/868 MHz EU o 2,4 GHz ISM. Su rango de voltaje de entrada es de 6,6-8,4 V, con una interfaz de antena SMA. La potencia de salida es ajustable a 100/250/500 mW. Es compatible con el Canal 8 y tiene una interfaz de carga USB-C para actualizaciones de firmware. Además, el controlador cuenta con un joystick con Bluetooth para operación remota.
