Juego de bastidor para dron FPV HGLRC Talon Cinewhoop de 2 pulgadas, distancia entre ejes de 106 mm, montaje 25.5x25.5/20x20

Resumen

El HGLRC Talon es un marco de dron FPV cinewhoop de 2 pulgadas que cuenta con un fuselaje integrado modular de una sola pieza, completamente envuelto, fabricado con partes de moldeo por inyección de molde abierto. El sistema de transmisión de imagen, el sistema de energía y la carcasa del marco están diseñados como módulos independientes para mantener la construcción organizada y simplificar el ensamblaje. Para soporte o preguntas sobre la construcción, contacta support@rcdrone.top or visita https://rcdrone.top/.

Características Clave

• Partes moldeadas por inyección de molde abierto con fuselaje integrado completamente envuelto
• Cuerpo de fuselaje ligero y suave
• Estructura modular: el sistema de transmisión de imagen, el sistema de energía y la carcasa del marco son independientes
• Patrones de montaje de VTX: 25.5 x 25.5 mm y 20 x 20 mm (soporta sistemas HD y analógicos)
• Disipador de calor de metal CNC para la gestión térmica de transmisión de video
• Almohadillas de cámara de silicona que absorben impactos para cámaras de 19 mm y 20 mm

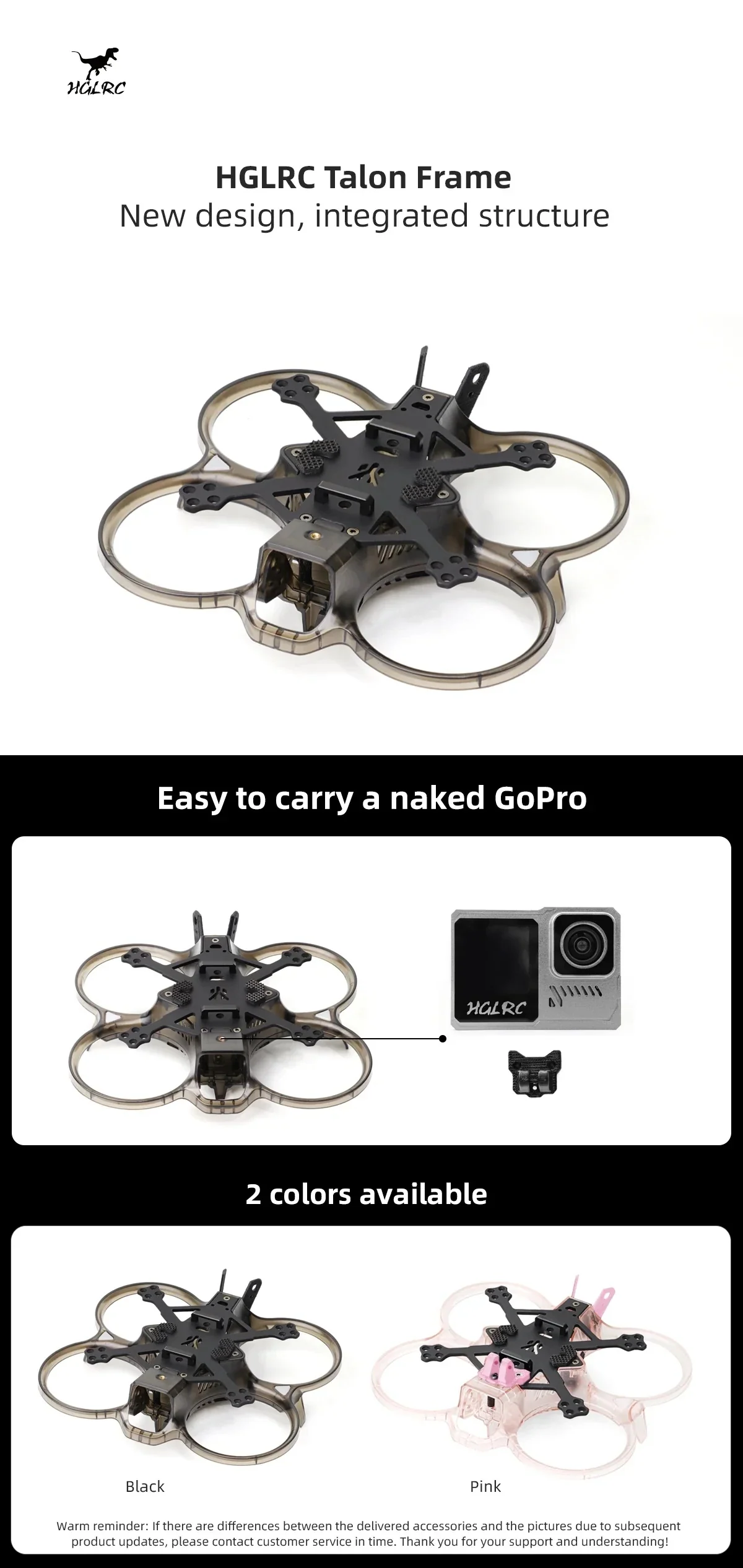

• Diseñado para llevar una GoPro desnuda

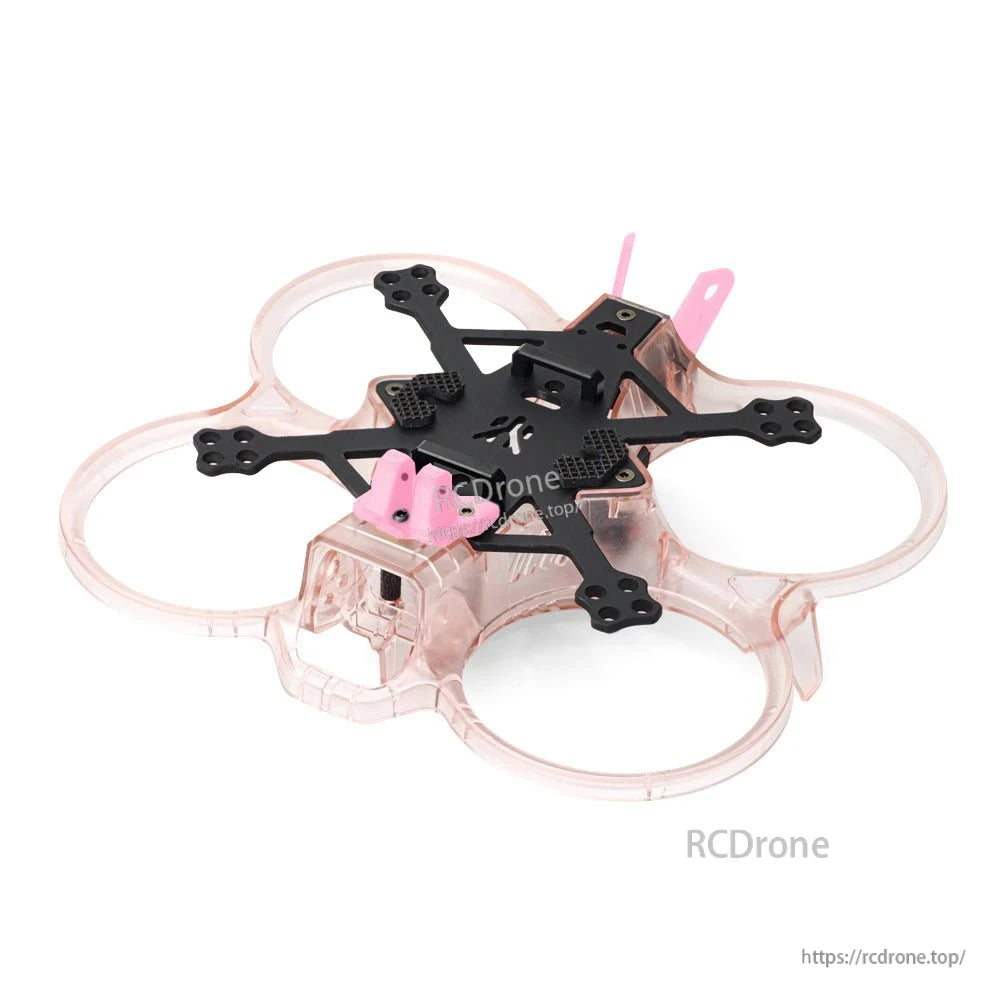

• 2 colores disponibles: Negro, Rosa

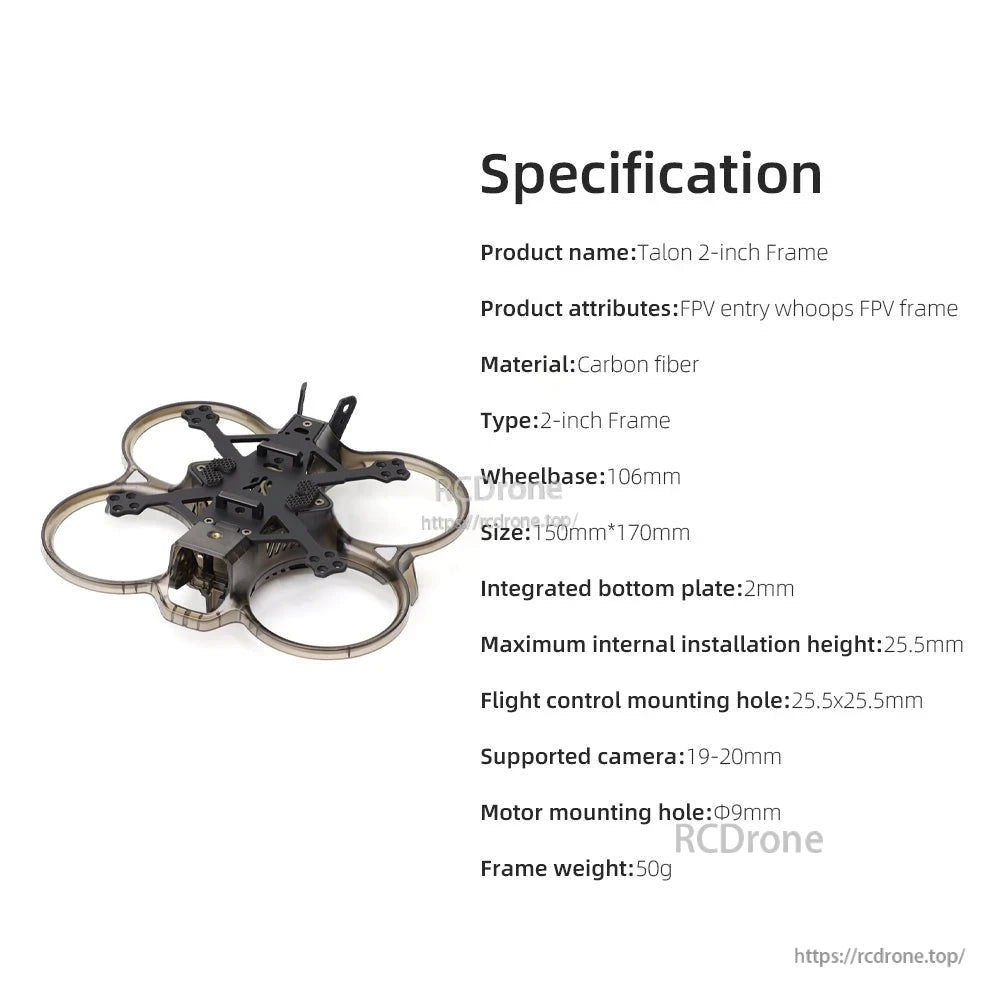

Especificaciones

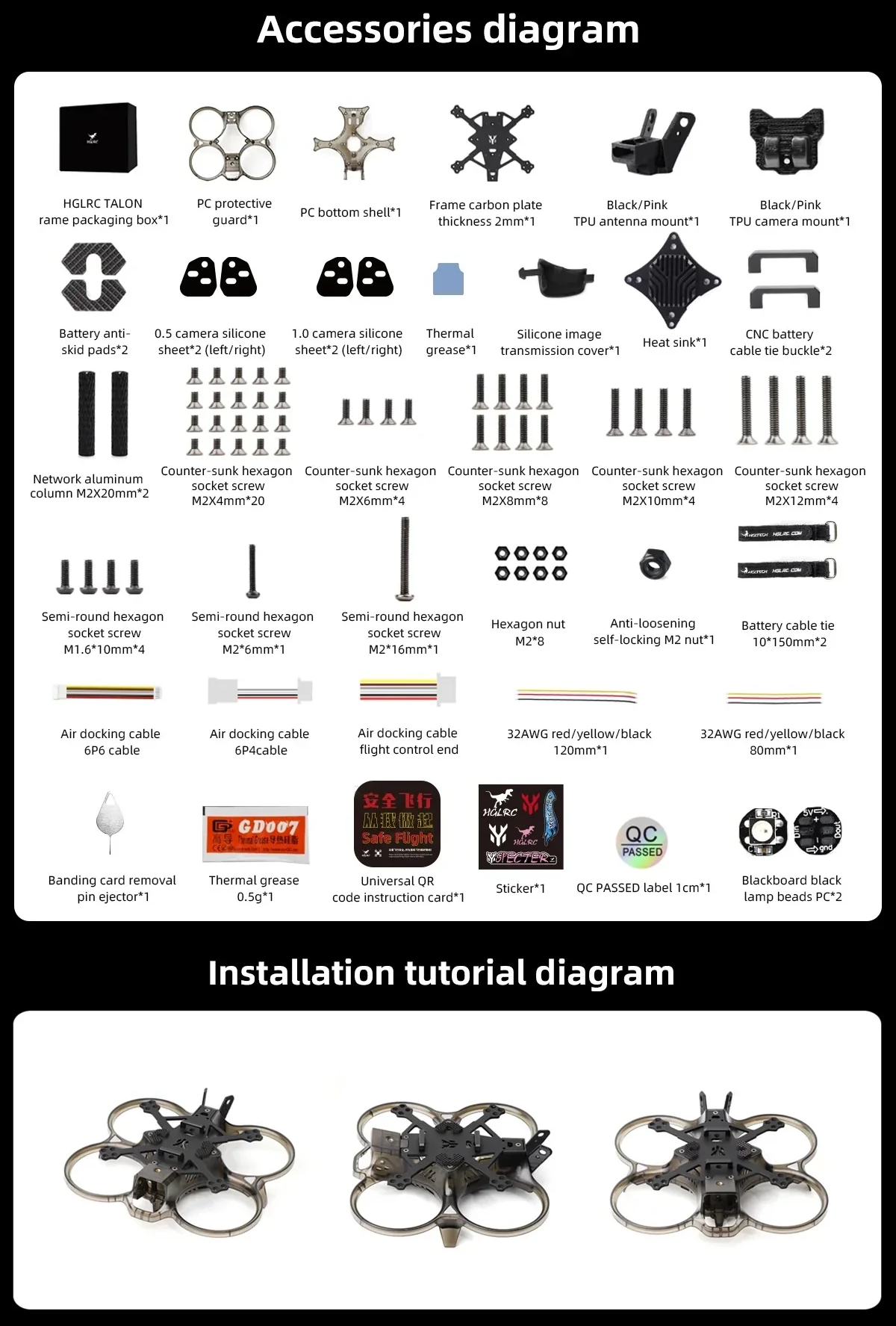

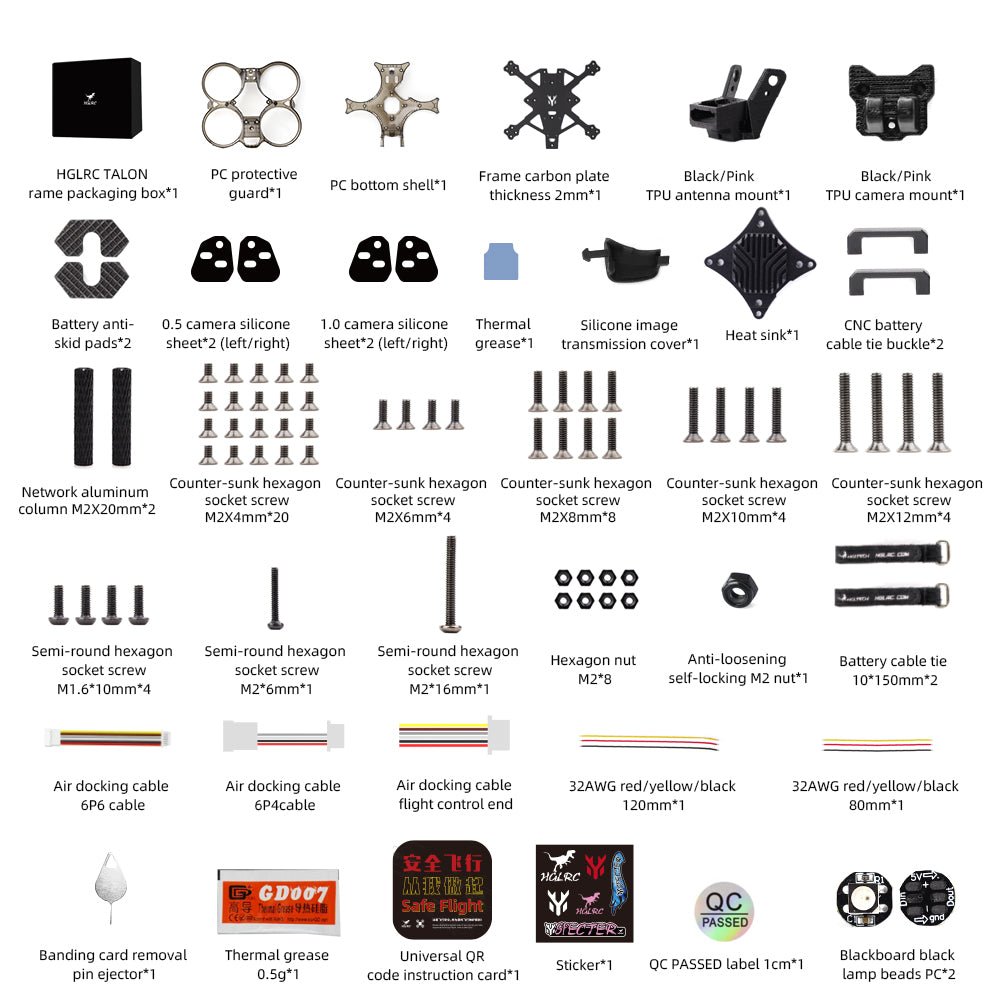

Qué incluye

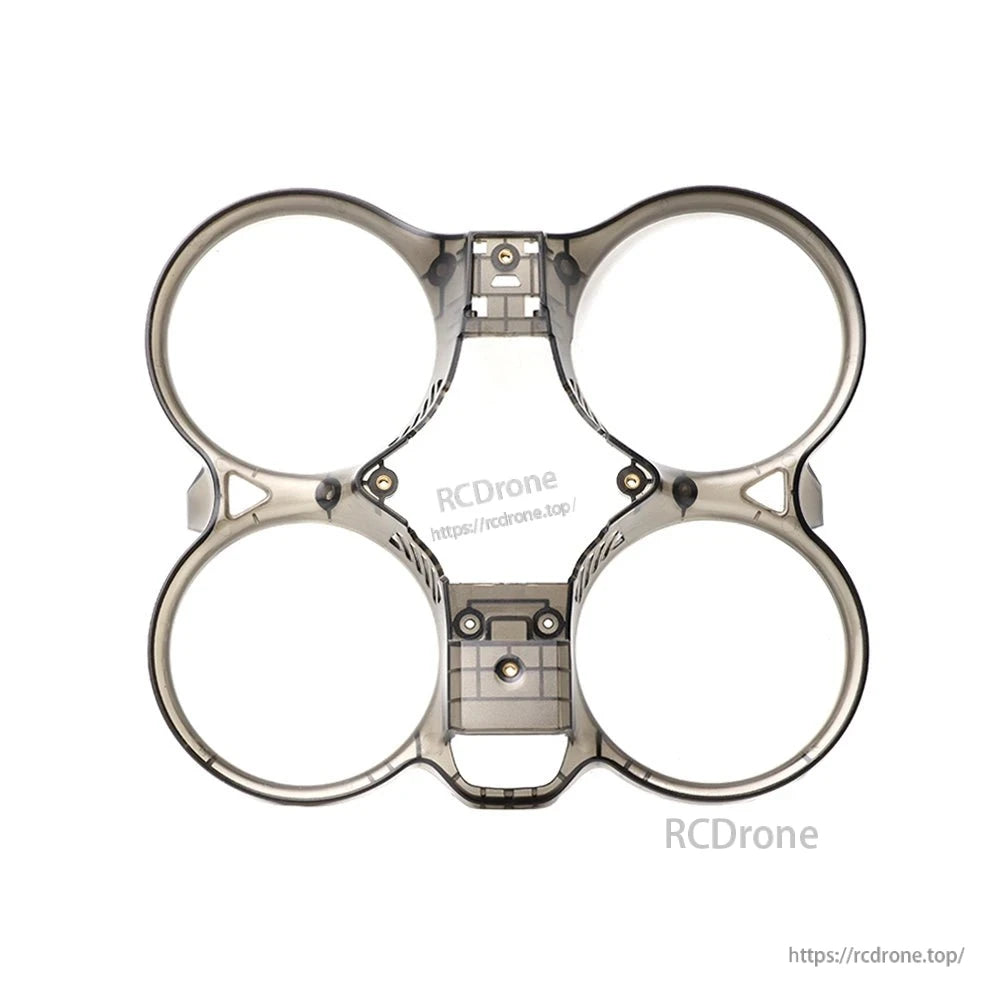

• Protector x1
• Carcasa inferior x1

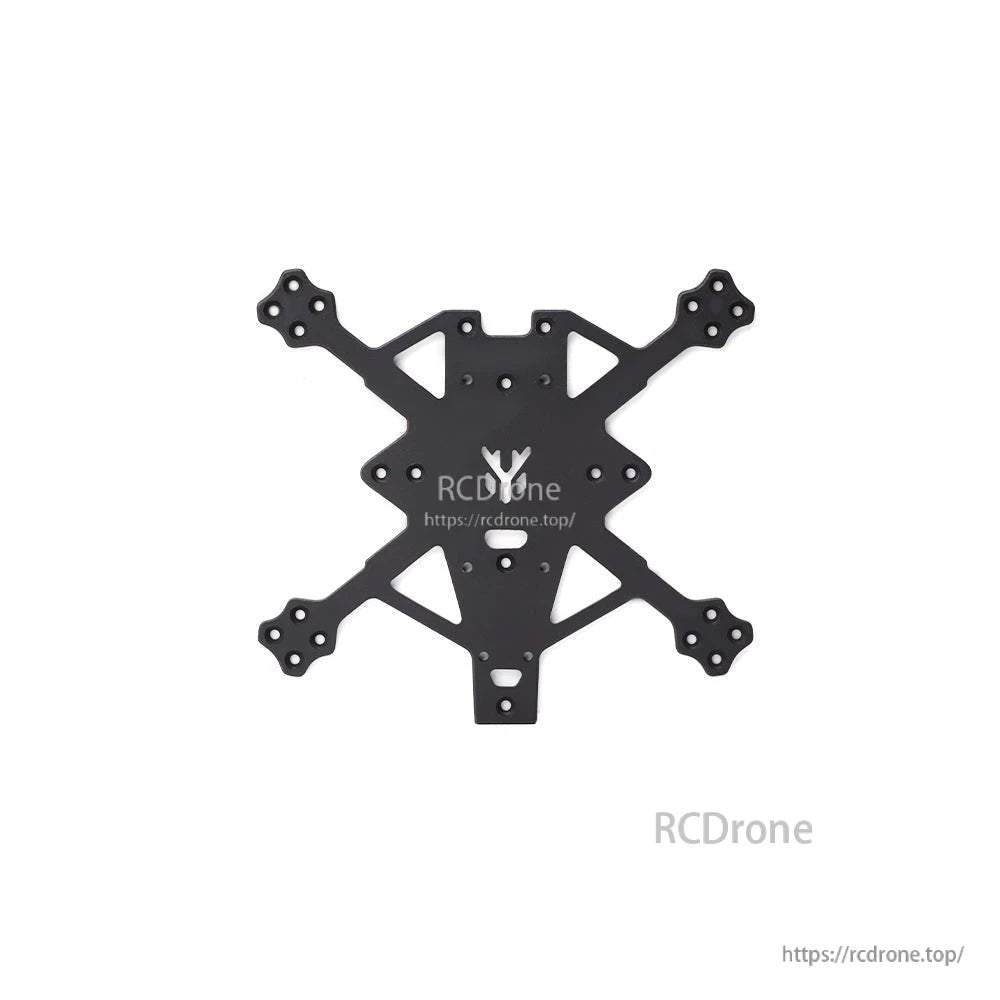

• Placa de carbono del marco x1 (grosor 2 mm)
• Cubierta de transmisión de imagen de silicona x1
• Hebilla de sujeción de batería CNC x2
• Soporte de antena x1
• Soporte de cámara x1
• LED (preinstalado en el protector) x2
• Almohadilla antideslizante de batería x2
• Hoja de silicona para cámara de 0.5 mm x2 (izquierda/derecha)
• 1.0 mm hoja de silicona para cámara x1 (el texto también lista x2 izquierda/derecha)
• Grasa térmica (para HD) x1
• Hoja de grasa térmica (para transmisión de imagen Zeus 800 mW) x1
• Columna de aluminio en forma de red M2 x 20 x2
• Socket hexagonal avellanado M2 x 4 x20
• Socket hexagonal avellanado M2 x 6 x4
• Socket hexagonal avellanado M2 x 8 x8
• Socket hexagonal avellanado M2 x 10 x4
• Socket hexagonal avellanado M2 x 12 x4
• Socket hexagonal semi-redondo M1.6 x 10 x4
• Enchufe hexagonal semi-redondo M2 x 6 x6
• Enchufe hexagonal semi-redondo M2 x 16 x1
• Tuerca M2 autolock anti-aflojamiento x1
• Tuerca de nylon negra M2 x8
• Correa de batería 10 x 150 mm x2
• Cable de acoplamiento de aire línea 6P6 x1
• Cable de acoplamiento de aire línea 6P4 x1
• Extremo de control de vuelo del cable de acoplamiento de aire x1
• Extractor de pines de coincidencia de frecuencia y extracción de tarjeta x1
• 32AWG rojo 120 mm x1
• 32AWG amarillo 120 mm x1
• 32AWG negro 120 mm x1
• 32AWG rojo 80 mm x1
• 32AWG amarillo 80 mm x1
• 32AWG negro 80 mm x1

Aplicaciones

• Construcciones FPV cinewhoop de 2 pulgadas
• Construcciones FPV HD o analógicas utilizando 20 x 20 mm o 25.5 x 25.5 mm VTX montaje
• Instalaciones de cámara para cámaras FPV de 19-20 mm

Detalles

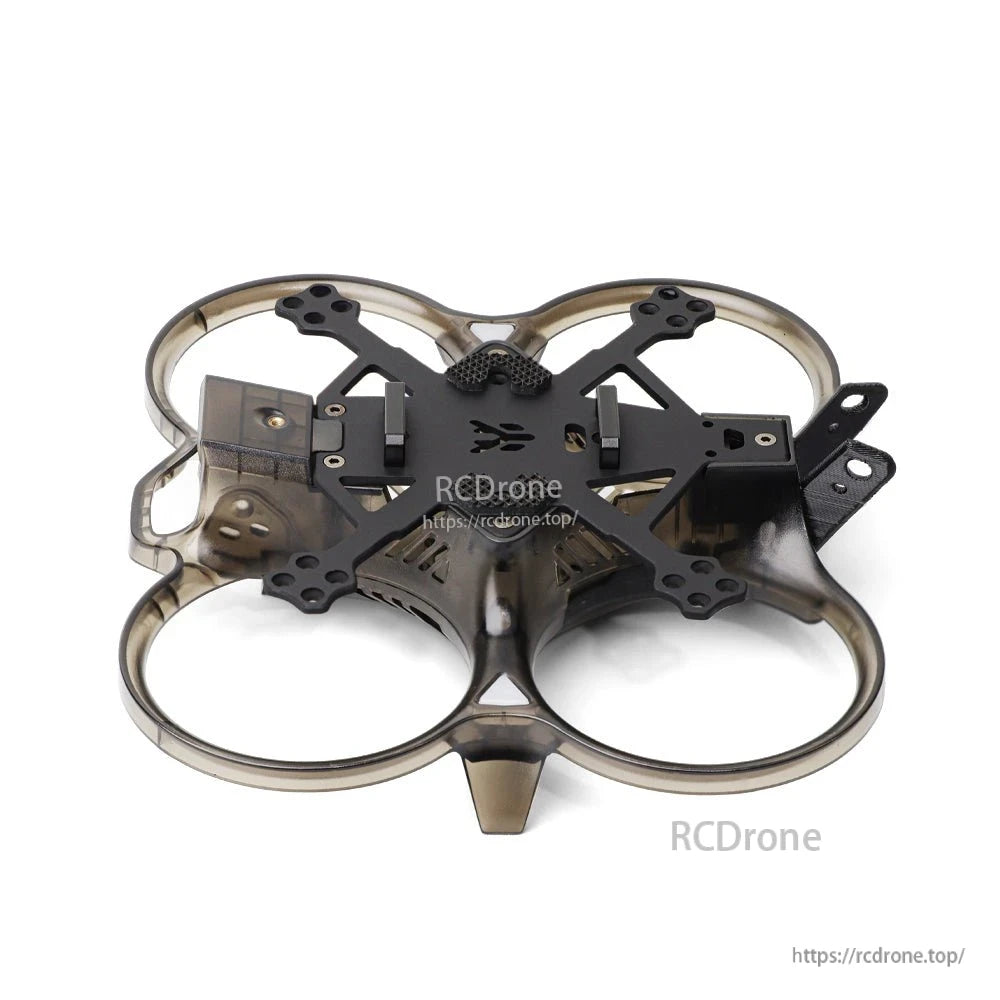

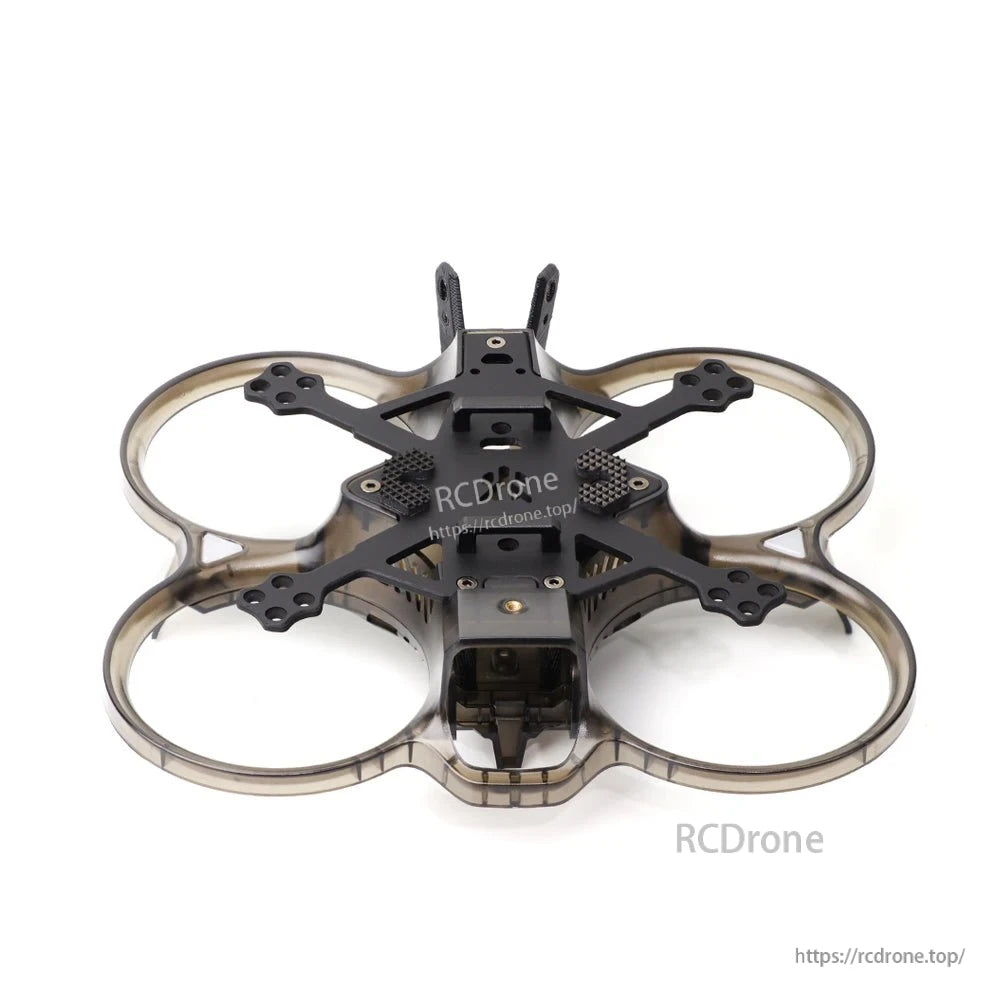

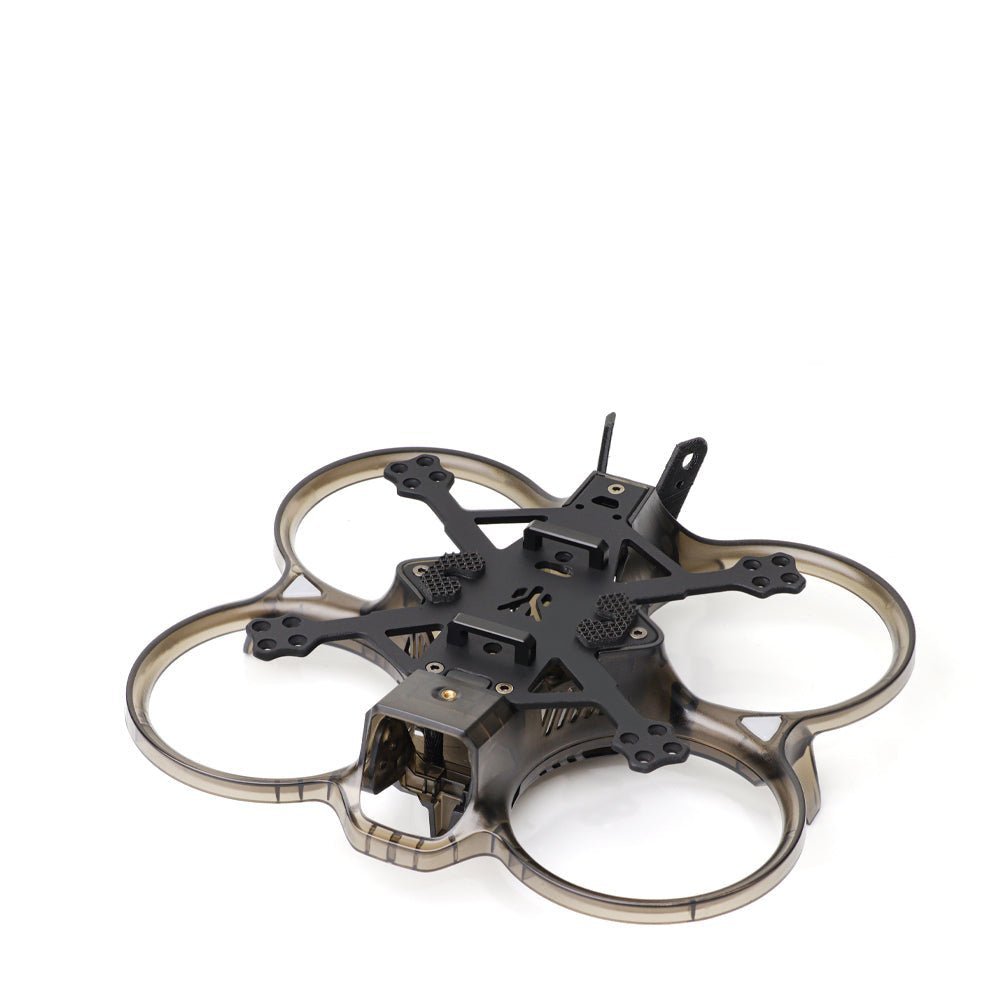

Un marco compacto de cinewhoop de 2 pulgadas con un diseño de ducto integrado y completamente envuelto para construcciones ordenadas y mayor protección de las hélices.

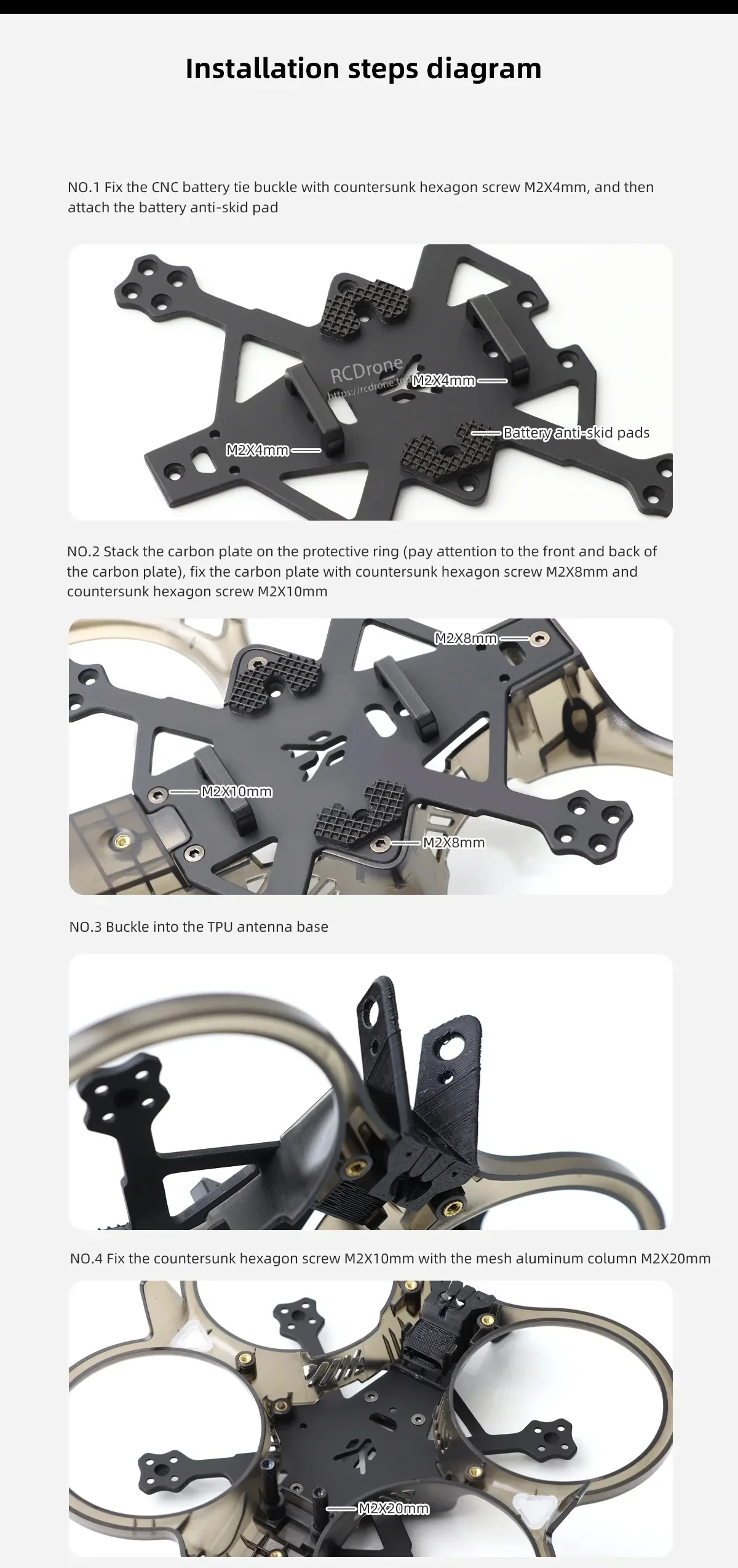

Todo lo necesario para completar la construcción del marco está incluido, desde la protección y la placa de carbono hasta los soportes, hardware, correas y almohadillas de amortiguación.

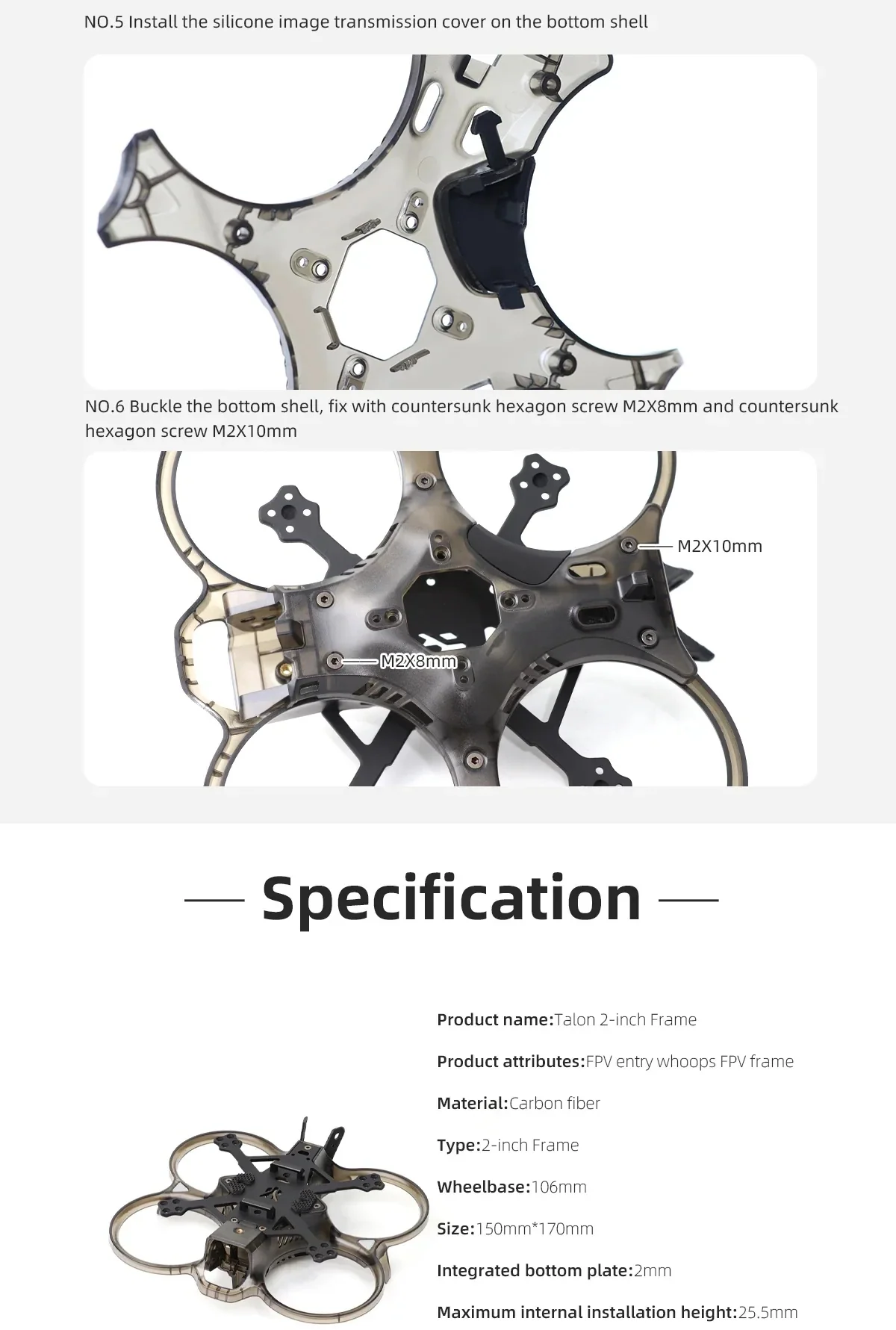

El ensamblaje modular mantiene el módulo de transmisión de imagen separado, con una cubierta de silicona y puntos de montaje claros para una instalación limpia.
