Controlador de vuelo JHEMCU F411ELVTX F411 AIO con VTX 5.8G 400mW, ESC 12A & 2.4G ELRS

Descripción

El JHEMCU F411ELVTX es una placa de controlador de vuelo AIO (todo en uno) F411 que integra un VTX analógico de 5.8G 400mW, un ESC 4-en-1 de 12A y un receptor ELRS de 2.4G para construcciones FPV compactas. Combina control de vuelo, transmisión de video, control de motor y recepción de radio ExpressLRS en un solo PCB para reducir el cableado y simplificar la instalación.

Características Clave

• VTX de 5.8G integrado con control SmartAudio ("TBS Smart Audio" mostrado)
• Receptor ELRS de 2.4G integrado con conexión de antena de 2.4G en la placa
• ESC 4-en-1 de 12A integrado
• Puerto Micro USB
• Teclas de arranque en la placa: tecla DFU BOOT y tecla ELRS BOOT
• Indicadores de estado mostrados: estado del VTX, LED de alimentación, estado del FC, LED de estado del receptor
• Chips/ICs mencionados: STM32F411 MCU, chip OSD AT7456E, giroscopio/acelerómetro ICM-42688-P, oscilador de cristal Epson, chip RF ELRS, chip RF de transmisión de 5.8G, chip de alimentación, GD32F130 (5.8G MCU), ESC MCU, sensor de corriente

Para asistencia con el cableado o la configuración, contacta [email protected] or visita https://rcdrone.top/.

Especificaciones

Tabla de Canales / Frecuencia VTX (como se muestra)

Niveles de Potencia VTX (como se muestra)

Conexiones / Almohadillas mostradas

• Almohadillas de cámara mostradas: GND / 5V / VID
• Almohadillas LED mostradas: GND / +5V / LED
• Almohadillas UART mostradas: TX2 / RX2
• Almohadillas I2C mostradas: SDA / SCL
• Almohadillas de zumbador mostradas: BZ- / BZ+
• SBUS: Punto de contacto corto SBUS mostrado, con nota de que el cableado del receptor SBUS externo requiere soldar dos pequeñas almohadillas (como se ilustra)

Notas de configuración mostradas

• 5.8G 400mW VTX pantalla de configuración nota: habilitar un interruptor puede reducir el calentamiento de AIO a baja potencia cuando no está desbloqueado; "Reducir la potencia de transmisión de imagen cuando no está desbloqueado" texto mostrado.
• Las capturas de pantalla de configuración de ESC (BLHeli_S y Bluejay) incluyen una nota: si se utiliza una batería de 1S y el motor es difícil de arrancar, aumente la potencia de arranque a un valor que inicie el motor.

Qué incluye

• Placa JHEMCU F411ELVTX AIO

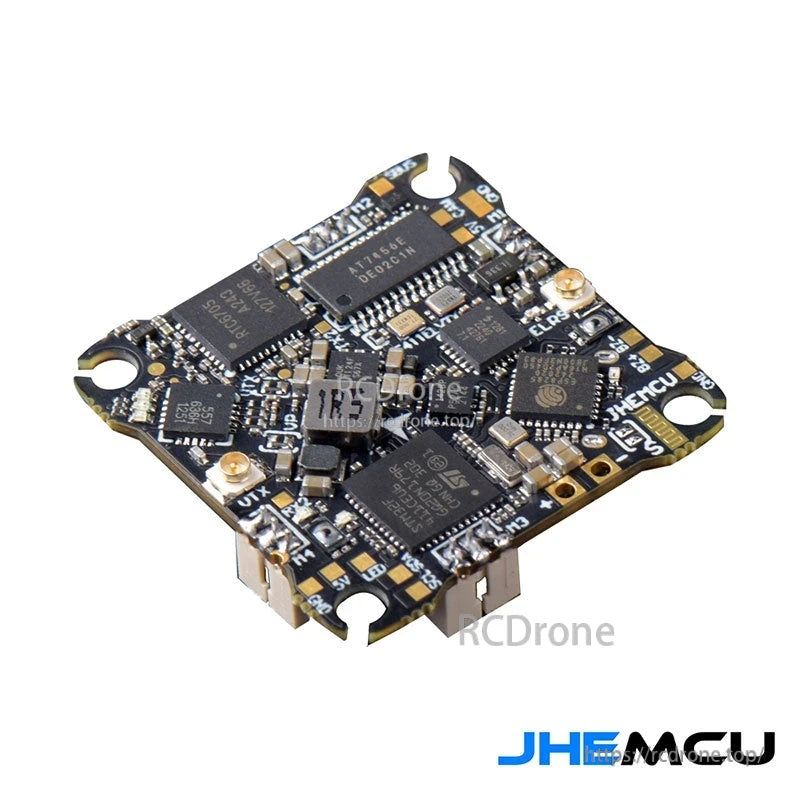

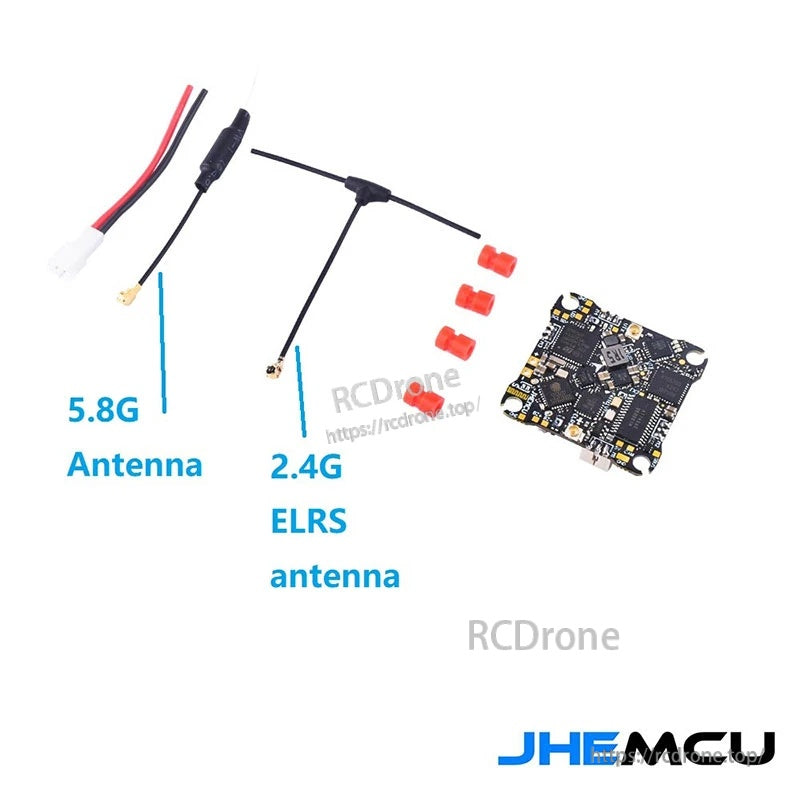

• Antena de 5.8G (etiquetada como “Antena de 5.8G”)
• Antena ELRS de 2.4G (etiquetada como “antena ELRS de 2.4G”)
• Fundas/tapas rojas (4 piezas mostradas)

Detalles

Un stack FPV todo en uno que combina el controlador de vuelo F411, ESC 4-en-1 de 12A, VTX analógico de 5.8GHz y RX ELRS de 2.4GHz en una sola placa para construcciones compactas.

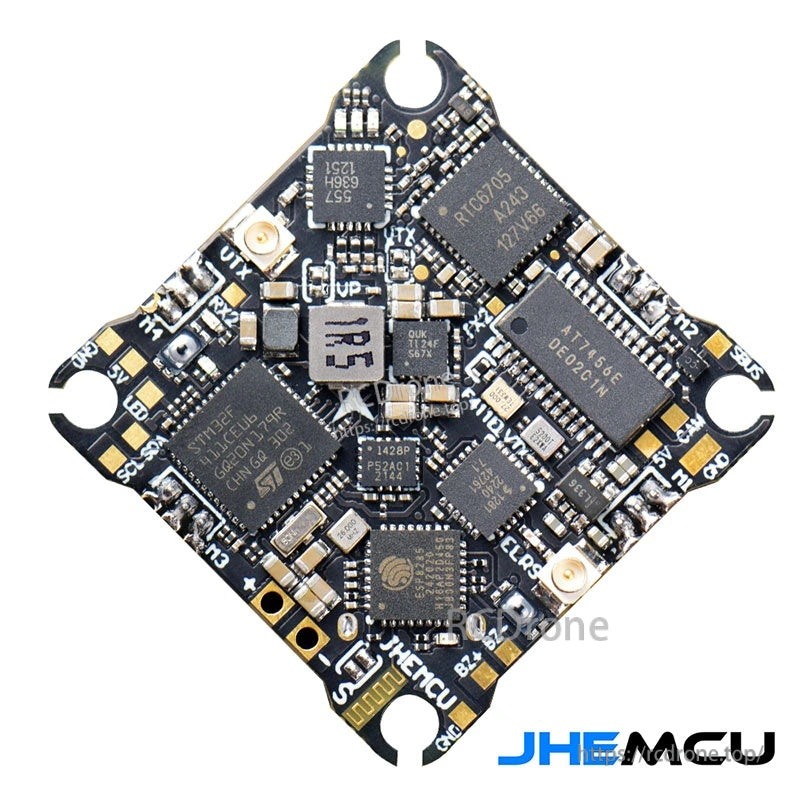

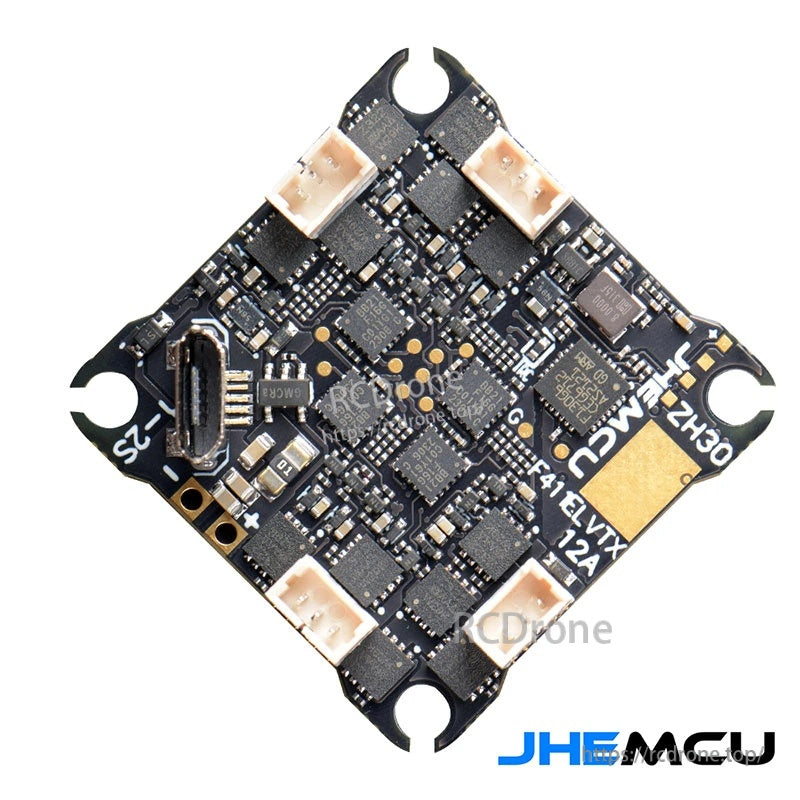

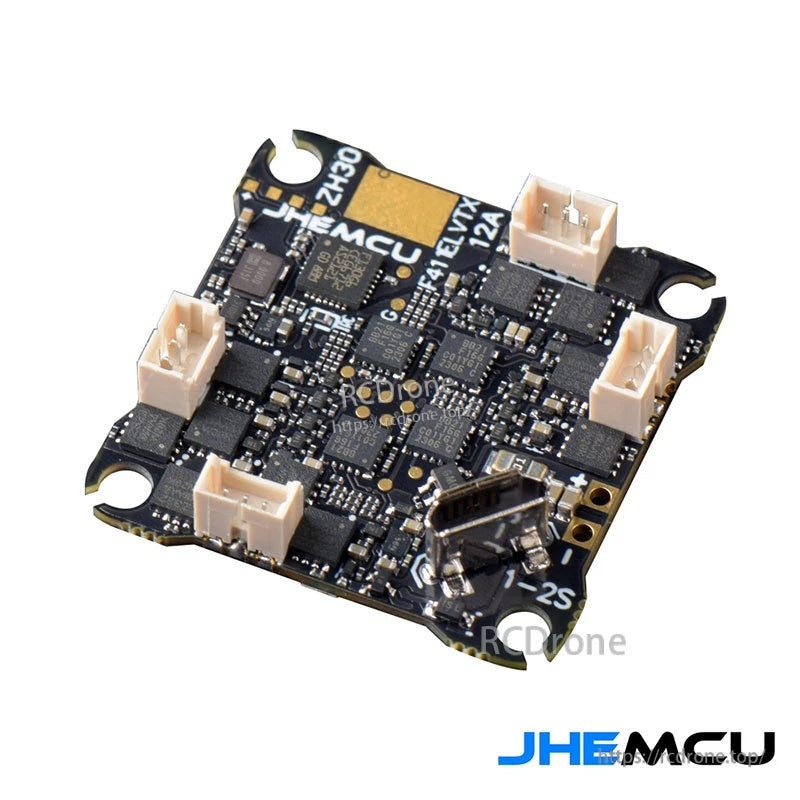

El diseño de la parte inferior mantiene las secciones de ESC y potencia compactas mientras proporciona fácil acceso al Micro USB para configuración y trabajo de firmware.

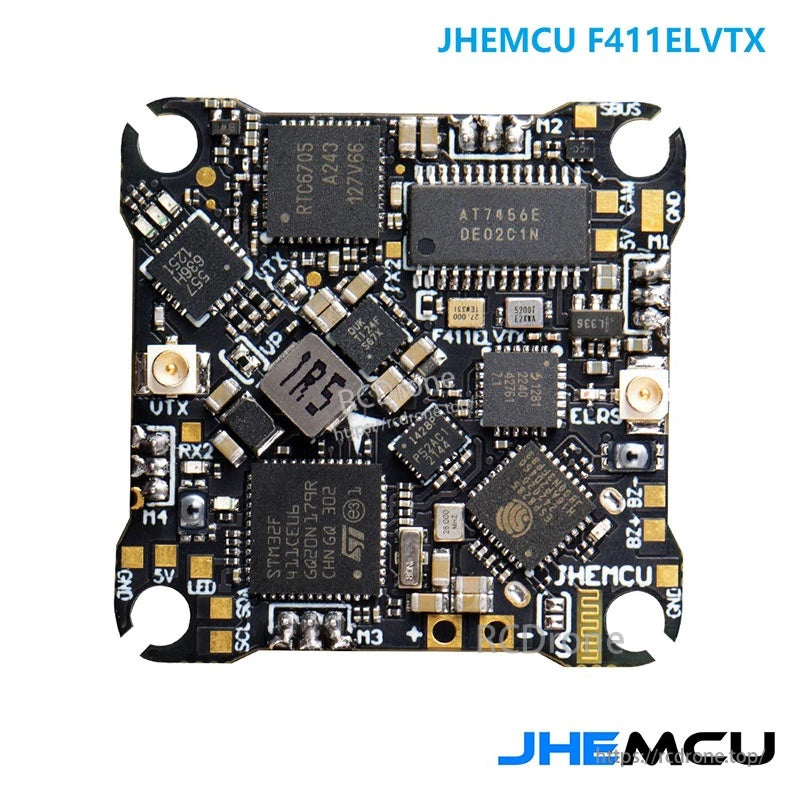

Los chips clave y las almohadillas claramente etiquetadas ayudan a simplificar el cableado para señales de cámara, video y control en marcos micro ajustados.

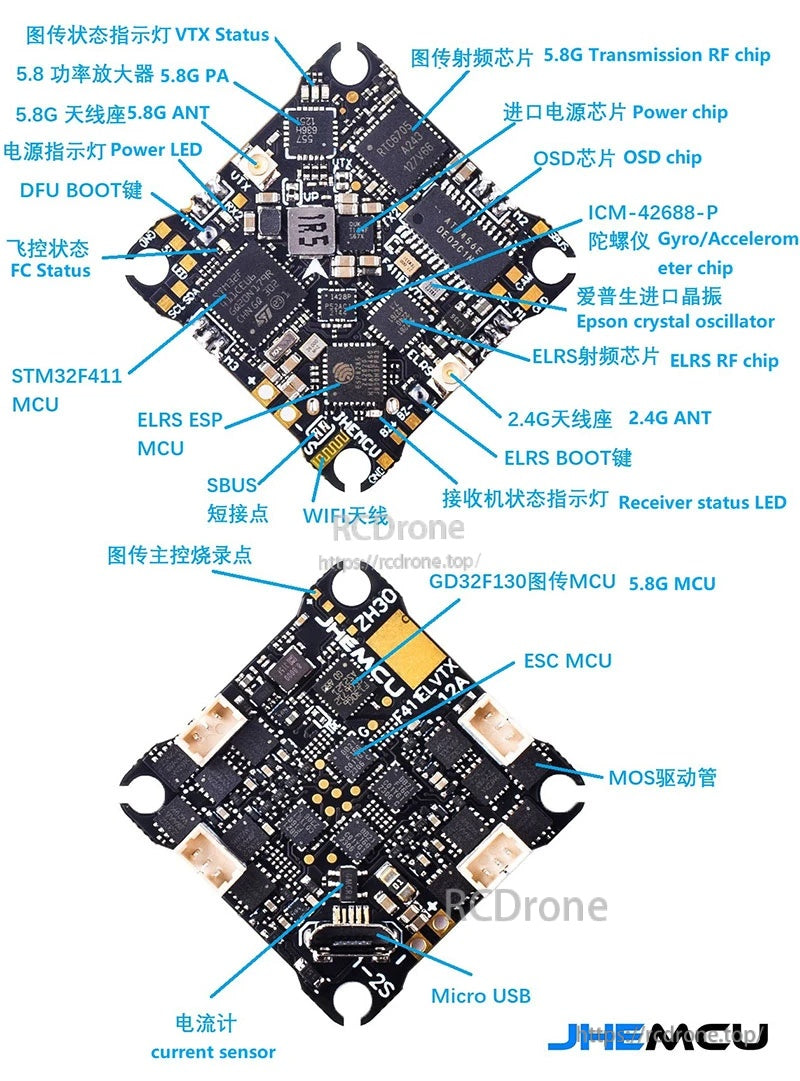

Un mapa de componentes etiquetado facilita la localización de las áreas de MCU, OSD, giroscopio, VTX y ELRS al solucionar problemas o soldar.

Tanto la antena de video de 5.8GHz como la antena ELRS de 2.4GHz están incluidas, por lo que el AIO se puede instalar y vincular con mínimas adiciones.

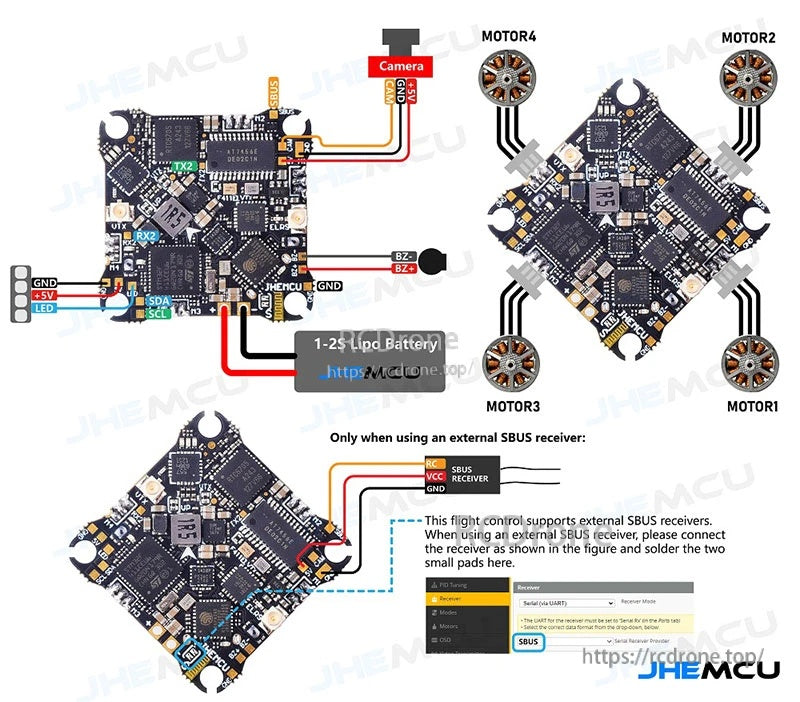

La guía de cableado cubre la alimentación de la cámara/video, salidas de motor, cables de batería y el puente opcional del receptor SBUS externo.
