Controlador de vuelo JHEMCU GF30H743 STM32H743 FPV, Doble BEC 5V/10V, 30.5x30.5mm, Tipo-C
Controlador de vuelo JHEMCU GF30H743 STM32H743 FPV, Doble BEC 5V/10V, 30.5x30.5mm, Tipo-C
JHEMCU
No se pudo cargar la disponibilidad de retiro
Descripción

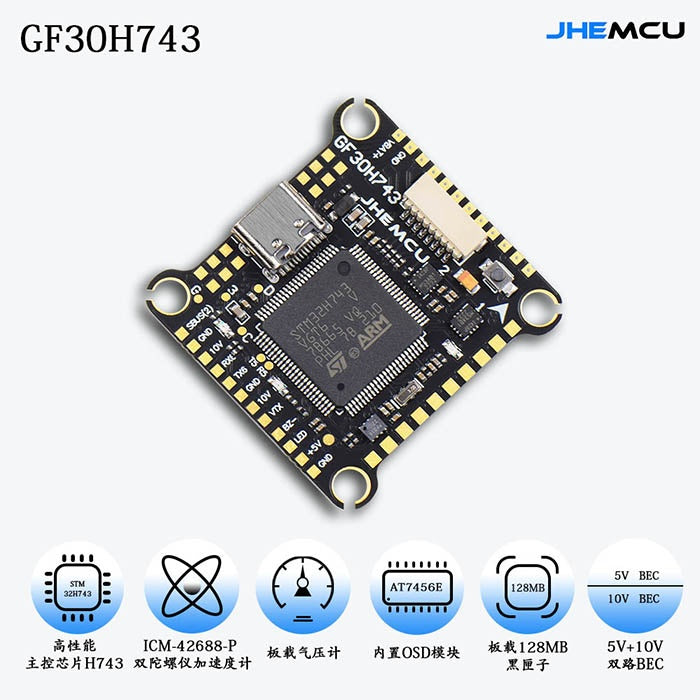

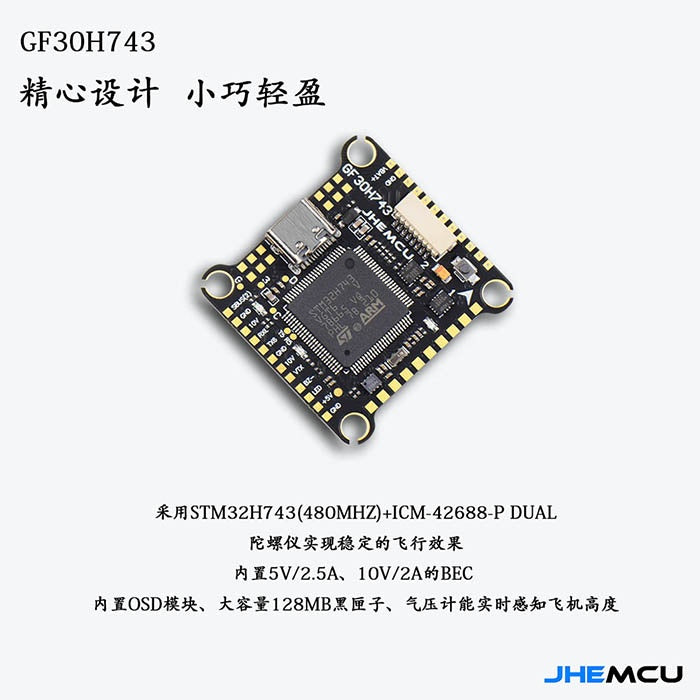

JHEMCU GF30H743 es un controlador de vuelo FPV construido alrededor de un MCU STM32H743 (480MHz), que cuenta con salidas BEC duales integradas (5V y 10V) y un patrón de montaje de 30.5 x 30.5mm para construcciones de multirrotores FPV. Soporta protocolos de receptor comunes (CRSF, SBUS, IBUS, DSM2/DSMX), OSD analógico a través de AT7456E, y opciones de conexión tanto para sistemas VTX analógicos como digitales HD VTX.
Características Clave
- MCU: STM32H743 (480MHz)
- Gyro: ICM-42688-P x2
- Barómetro: DPS310
- Chip OSD: AT7456E
- Memoria Blackbox: 128MB
- BEC dual: 5V/2.5A y 10V/2.0A
- Tensión de entrada: 3-6S
- USB Tipo-C
- Señal ESC: Dshot150 / Dshot300 / Dshot600
- Soporte para GPS y brújula

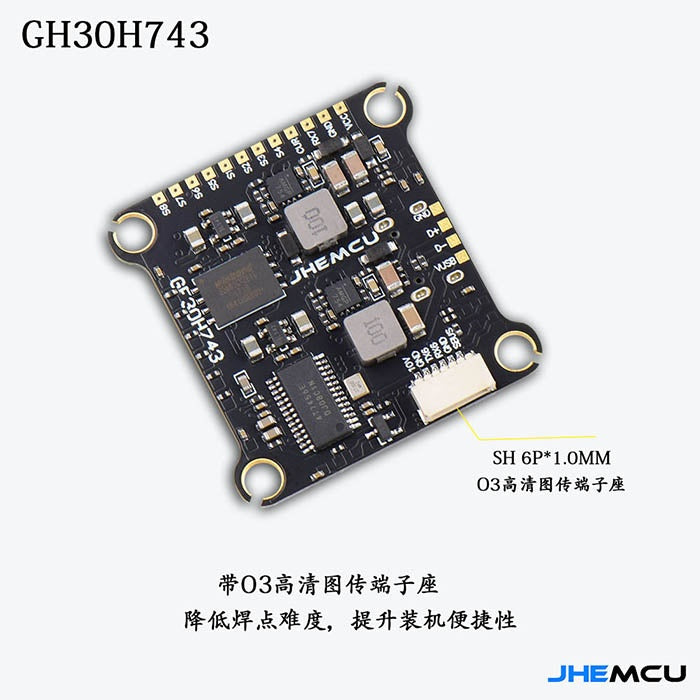

- Soporte para HD O3 (soporte de conexión indicado)
- Soporte para LED
- Sensor de corriente y voltaje: soportado
- Botón DFU: soportado
- USARTs: UART1, UART2, UART3, UART4, UART5, UART6, UART7
- Protocolos de receptor listados: ELRS (CRSF), TBS (CRSF), SBUS, IBUS, DSM2, DSMX
Especificaciones
| Modelo | GF30H743 |
| MCU | STM32H743 (480MHz) |
| Giroscopio | ICM-42688-P x2 |
| Barómetro | DPS310 |
| OSD | AT7456E |
| Blackbox | 128MB |
| Tensión de entrada | 3-6S |
| BEC (salida) | 5V/2.5A |
| BEC (salida) | 10V/2.0A |
| USB | Tipo-C |
| Protocolo ESC | Dshot150 / Dshot300 / Dshot600 |
| UART/USART | UART1, UART2, UART3, UART4, UART5, UART6, UART7 |
| Interfaz I2C | Compatible |
| GPS | Compatible |
| Brújula | Compatible |
| Entrada de cámara | Compatible |
| Puerto de corriente | Compatible |
| Sensor de voltaje | Compatible |
| Botón DFU | Compatible |
| Firmware (listado) | betaflight 4.4.3 (JHEH743HD.HEX) |

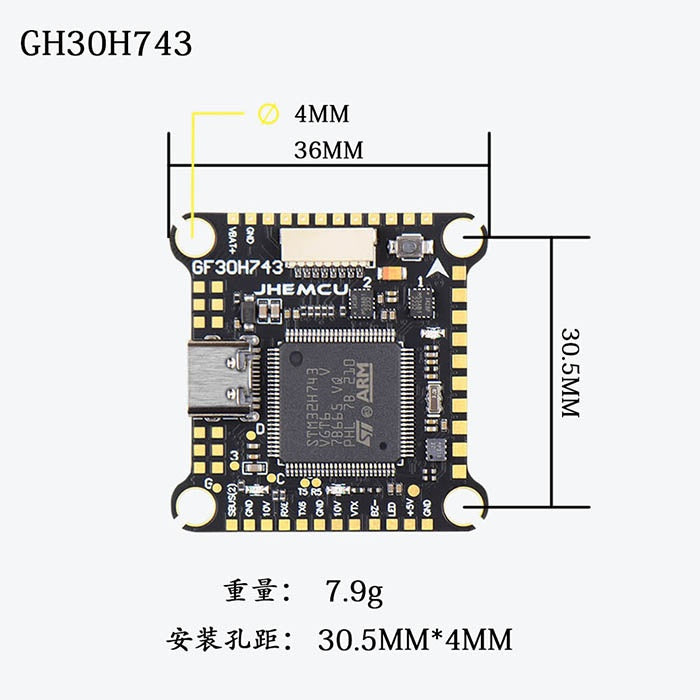

| Montaje | 30.5 x 30.5mm, 4mm agujeros |
| Tamaño máximo de la placa | 36 x 36mm |
| Peso | 7.9g |
Notas de cableado
- Nota del receptor mostrada: al usar un receptor SBUS/IBUS, habilite UART2 como RX Serial en la pestaña de Puertos (UART2 115200 está indicado).
- Marcado de potencia VTX mostrado: 7.4-26.4V está indicado en las etiquetas de conexión de potencia VTX.

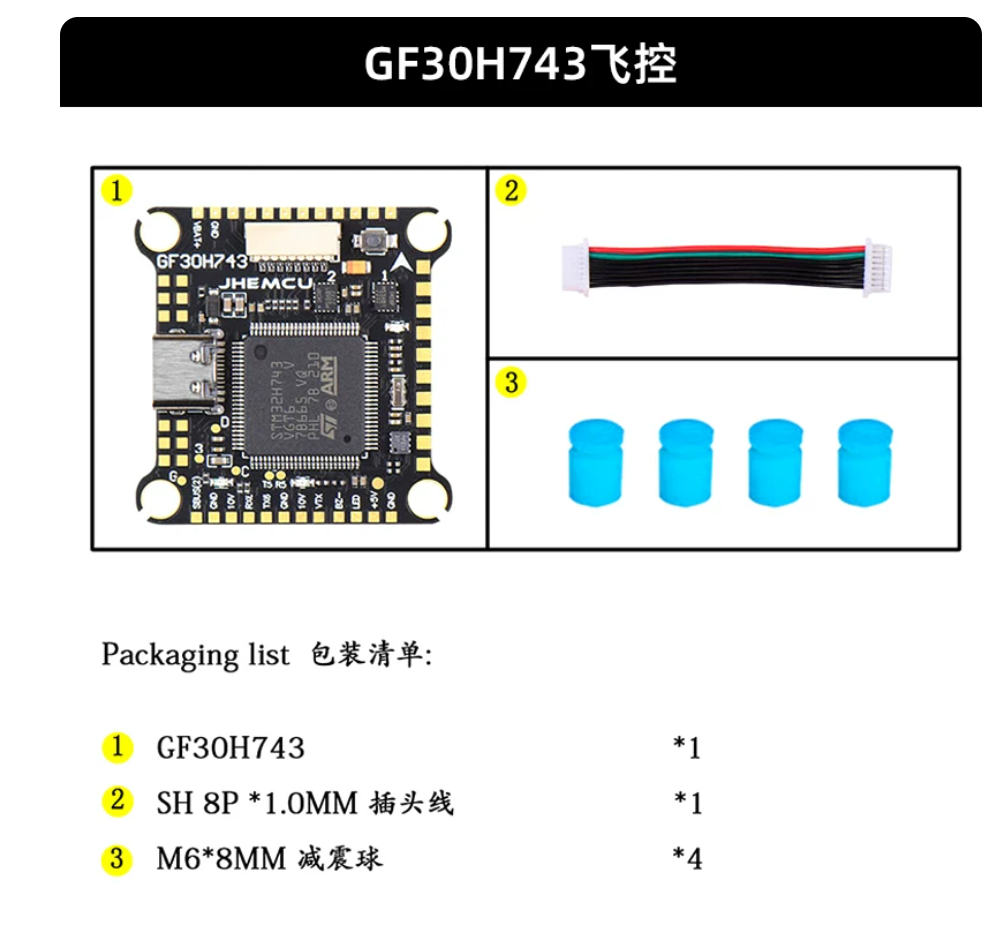

Qué incluye
Controlador de vuelo GF30H743 (opción solo FC)
- Controlador de vuelo GF30H743 x1
- Cable de conector SH de 8 pines 1.0mm (cable) x1
- Esferas de amortiguación M6 x 8mm x4
Selecciones de apilamiento opcionales (por variante)

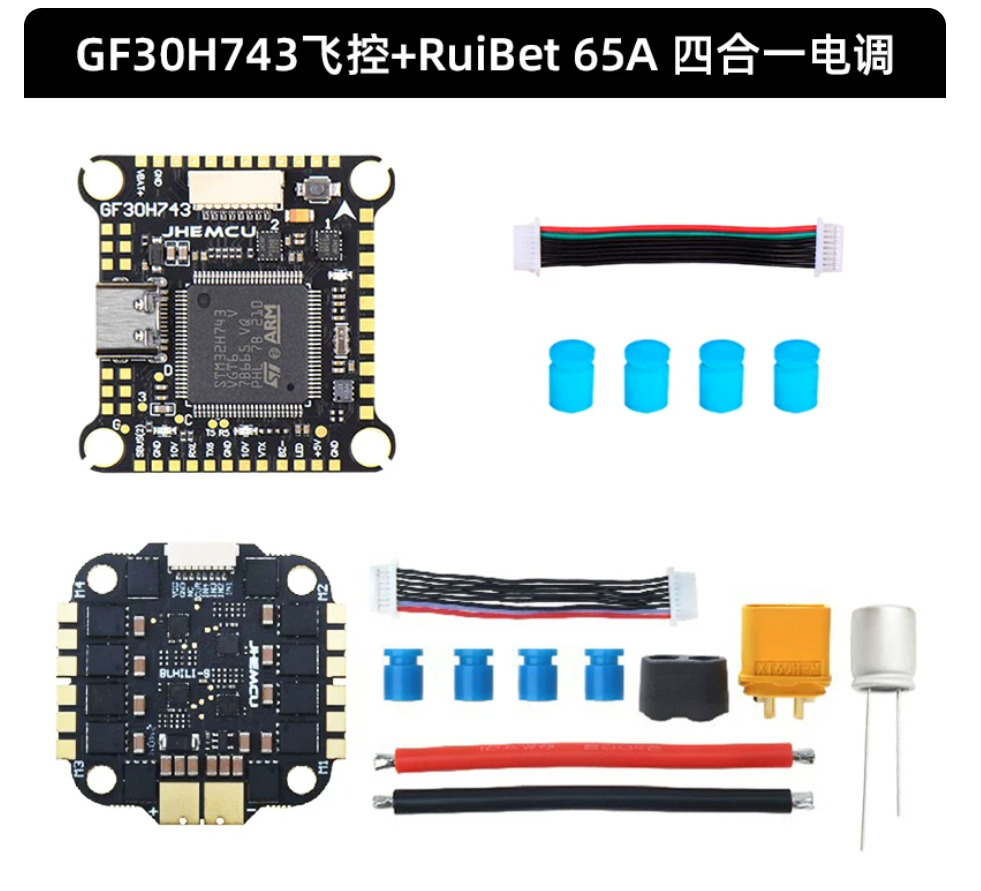

- Controlador de vuelo GF30H743 + ESC 4-en-1 RuiBet (variante de 50A o 60A o 65A, dependiendo de la selección)
Aplicaciones
- Reemplazo del controlador de vuelo de dron FPV o nuevas construcciones utilizando 30.5 x 30.5mm montaje
- Construcciones que requieren salidas de energía reguladas duales (5V y 10V) para periféricos
- Configuraciones de cableado FPV analógico (AT7456E OSD) y VTX HD digital (según lo soportado por las conexiones de la placa)
Para preguntas de compatibilidad previas a la venta (receptor, GPS/compás, cableado VTX o selección de apilamiento), contacta [email protected] or visita https://rcdrone.top/.
Detalles

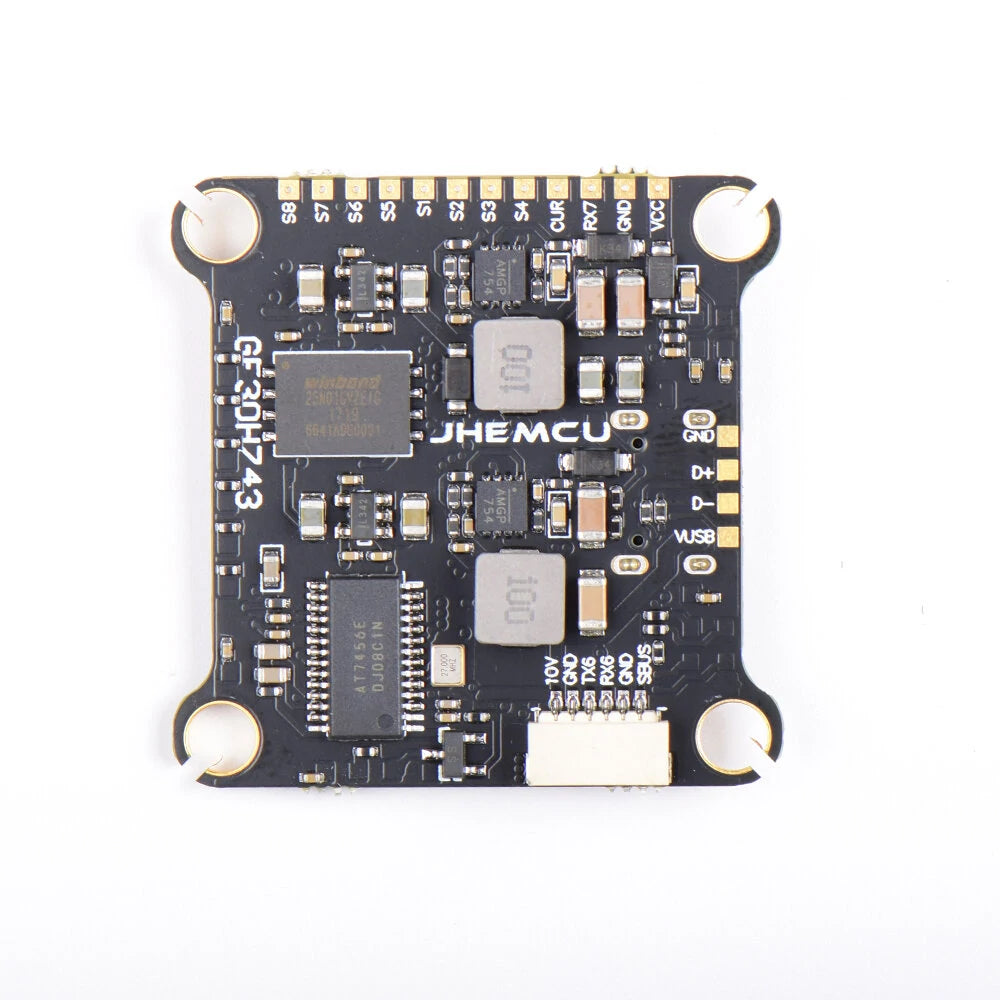

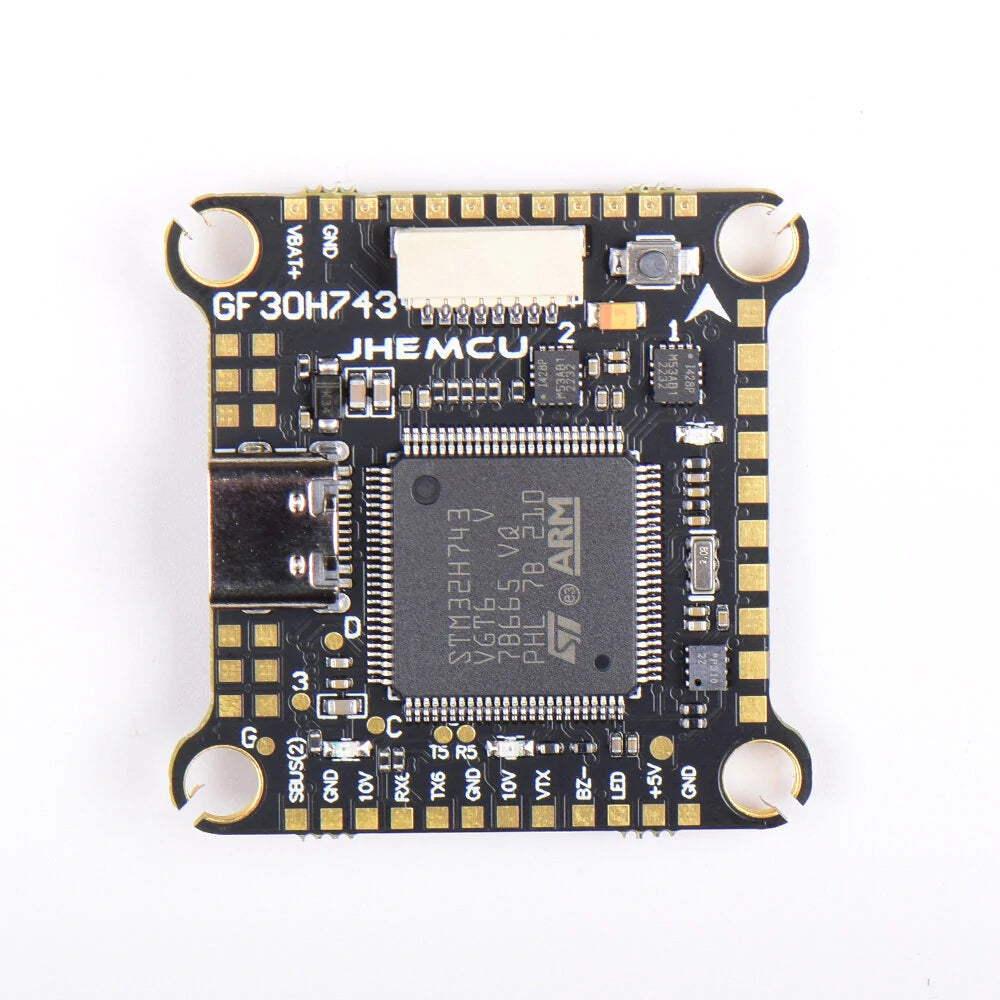

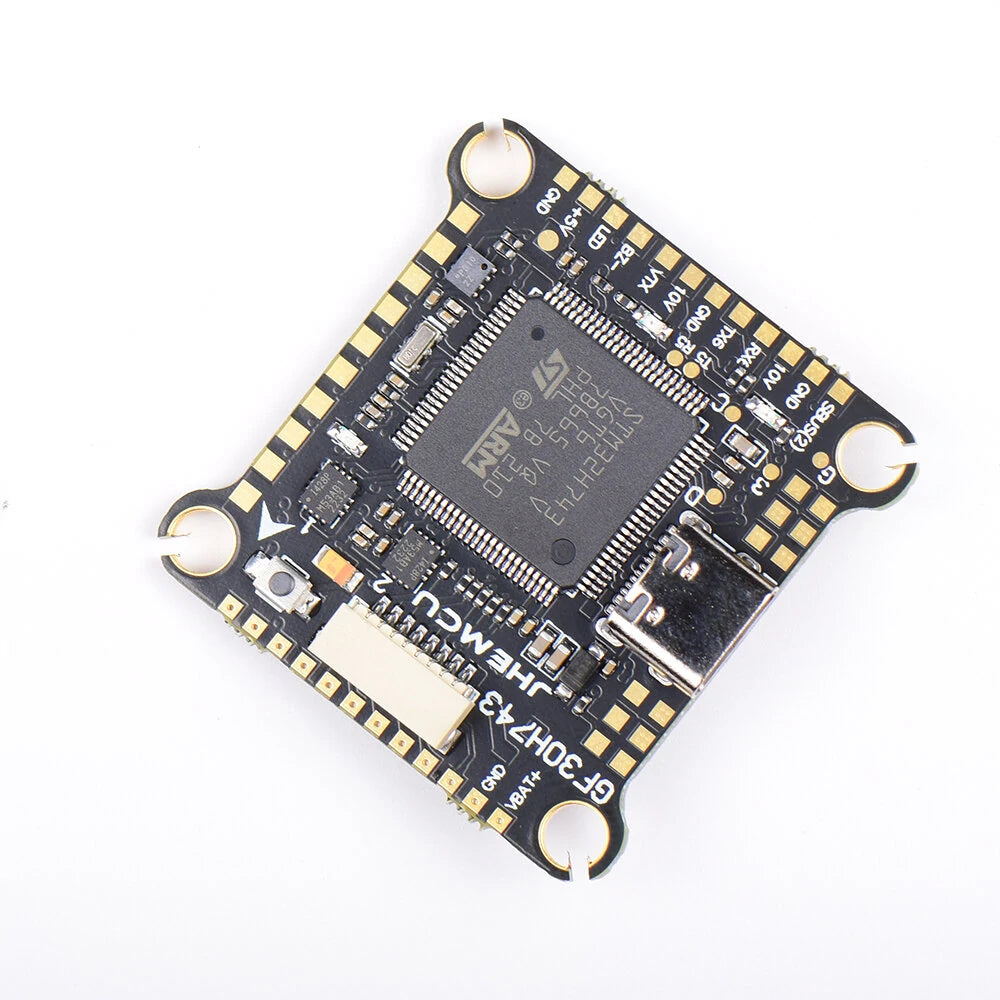

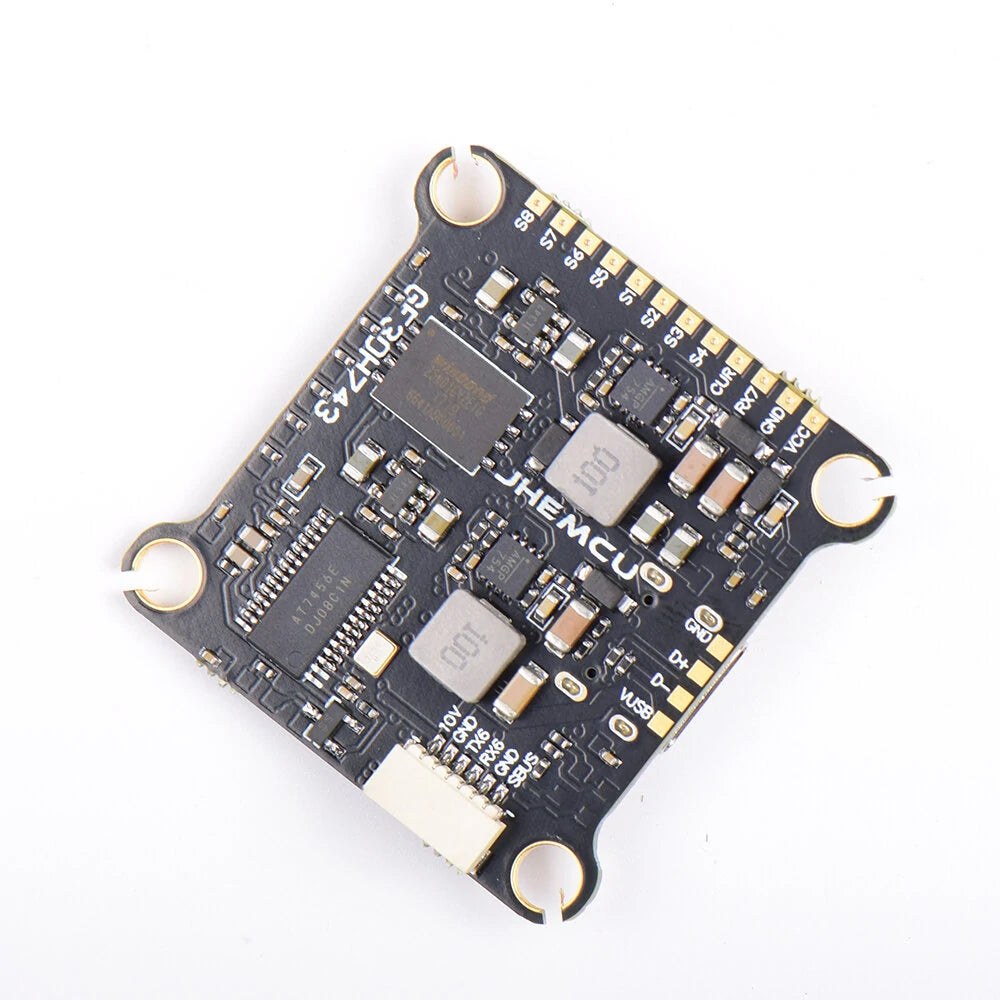

Mapeo claro de pads para construcciones FPV comunes, incluyendo SBUS/IBUS en UART2, cableado CRSF y conexiones VTX analógicas o HD.
El montaje estándar de 30.5×30.5mm lo mantiene compatible con muchos marcos de 5 pulgadas mientras se mantiene compacto y ligero.
El conjunto solo de FC incluye el controlador de vuelo, un cable SH de 8 pines y gomas de montaje suaves para aislamiento de vibraciones.

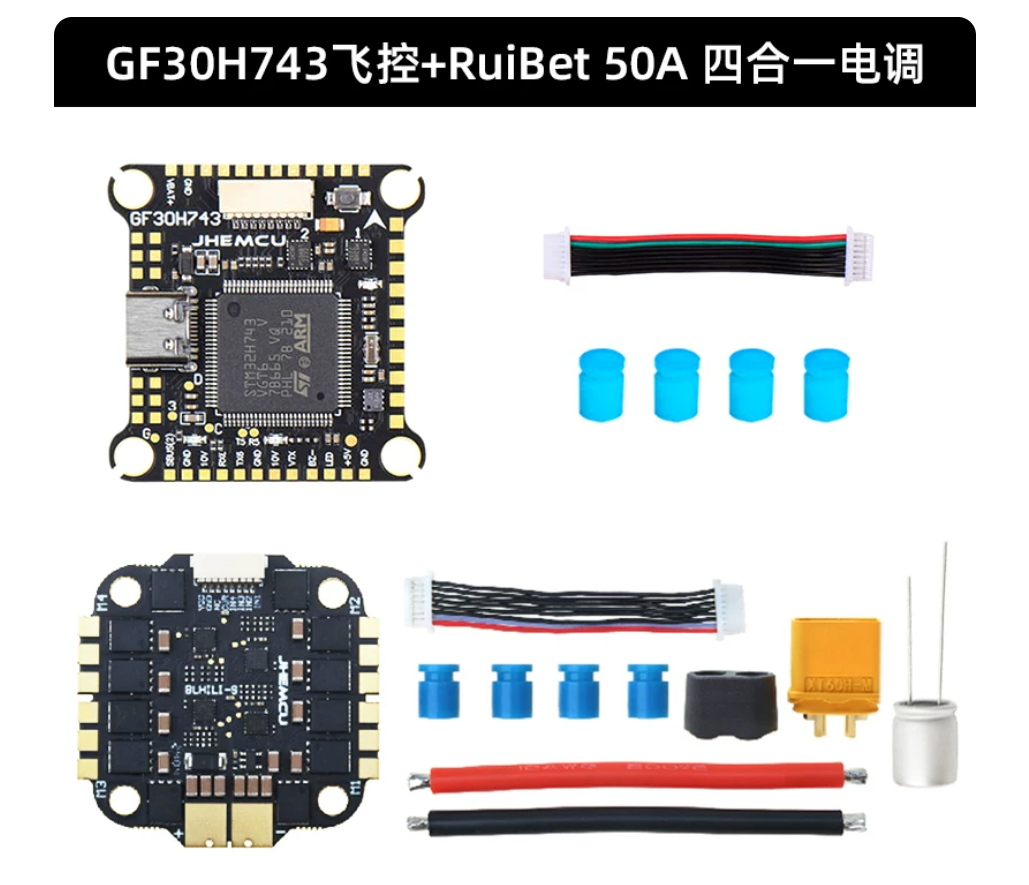

La opción de apilamiento empareja el GF30H743 con un ESC 4-en-1 RuiBet de 50A y los arneses y componentes de energía necesarios para una construcción limpia.
