Controlador de vuelo JHEMCU GSF405A-BMI AIO para micro drones FPV 1-2S, integrado ELRS 2.4GHz

Resumen

Controlador de vuelo JHEMCU GSF405A-BMI AIO diseñado para construcciones de cuadricópteros micro FPV ligeros de 1–2S LiPo. Integra un receptor ELRS de 2.4GHz y proporciona almohadillas etiquetadas para cámara, LEDs, I2C (SCL/SDA) y cuatro salidas de motor (M1–M4), ayudando a simplificar instalaciones compactas.

Características Clave

• Receptor ELRS de 2.4GHz integrado con conector de antena a bordo (Receptor ELRS 2.4GHz ANT).
• Entrada de 1–2S LiPo (marcada como “Entrada 1–2S Lipo”).
• Grupos de almohadillas de salida de motor etiquetados M1, M2, M3, M4.
• Almohadillas de conexión de cámara etiquetadas 5V / GND / VID.
• Almohadillas I2C etiquetadas SCL / SDA.
• Almohadillas dedicadas etiquetadas LED, además de rieles de alimentación etiquetados +5V, 3.3V y GND.
• Acceso de arranque etiquetado como TECLA DE ARRANQUE RC y TECLA DE ARRANQUE FC.

Especificaciones

Receptor & Notas de UART (como se etiquetó)

• Este FC integra un receptor ELRS de 2.4G y utiliza el puerto UART1 como RX serial.
• Al utilizar un receptor externo como SBUS/IBUS/DSM/TBS, cambie el RX serial de UART1 a UART2.
• Ajustes de UART mostrados: 115200 para UART1 y 115200 para UART2.

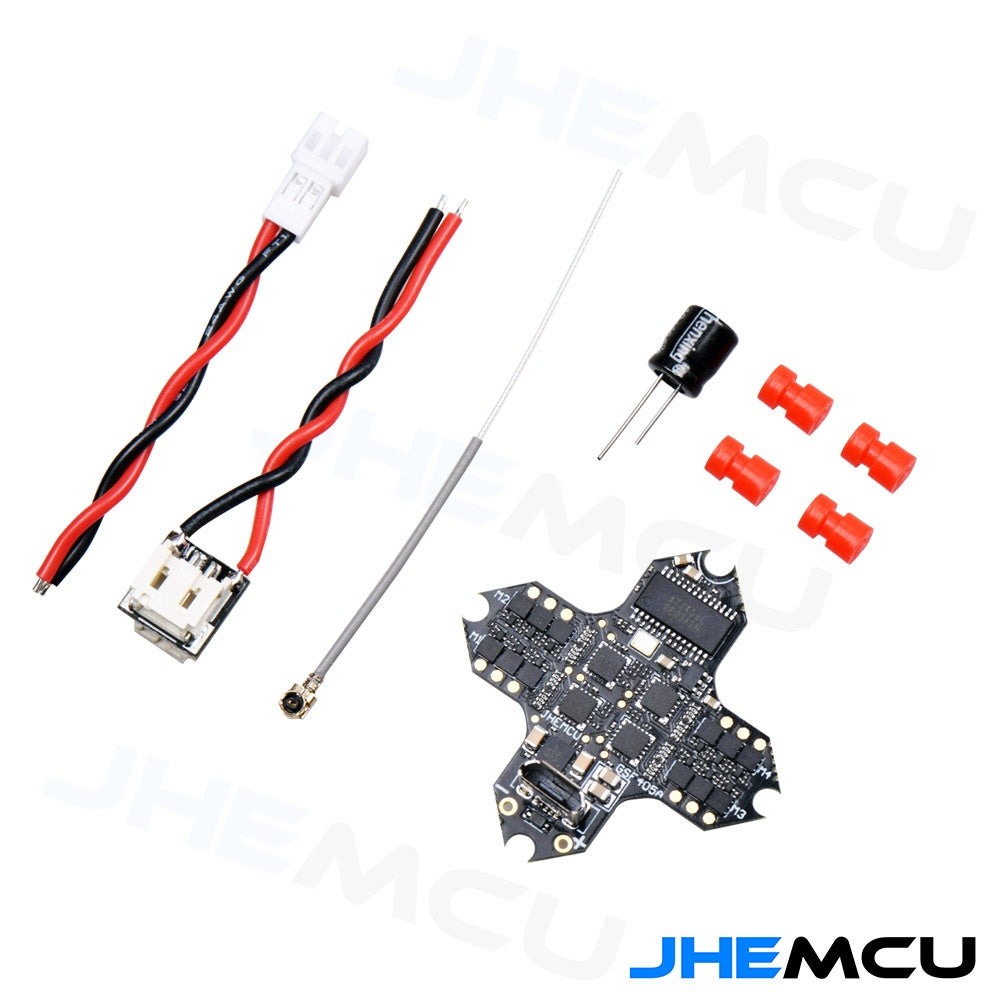

Qué incluye

• Placa de controlador de vuelo JHEMCU GSF405A AIO
• Antena de receptor de 2.4GHz (u.FL/conector estilo IPEX)
• Módulo adaptador USB Tipo-C con cable de conexión
• Arnés de cables (1 pc)
• Condensador electrolítico (1 pc)
• Grommets de silicona (rojos, 4 pcs)

Aplicaciones

• Quadcopter FPV micro 1–2S que requiere un controlador de vuelo AIO con receptor ELRS de 2.4GHz integrado
• Construcciones compactas que necesitan alimentación de cámara/pads de video y conectividad LED/I2C

Para preguntas de compatibilidad de pre-venta o ayuda con el cableado, contacte al soporte en https://rcdrone.top/ o envíe un correo electrónico a [email protected].

Detalles

Diseñado para construcciones micro FPV de 1–2S, el GSF405A-BMI combina un controlador de vuelo AIO con un receptor ELRS integrado de 2.4GHz para mantener el cableado simple.

Un diseño claramente etiquetado ayuda a acelerar las instalaciones, con salidas de motor dedicadas (M1–M4) y acceso conveniente USB Tipo‑C para la configuración.

Con aproximadamente 3.3 g, es una opción ligera para marcos de quad micro sensibles al espacio y al peso.

La caja incluye el FC, antena ELRS, módulo adaptador USB Tipo‑C, arnés de cables, condensador y cuatro grommets de silicona para el montaje.

Se proporciona un mapa de cableado para la alimentación/video de la cámara, pads de LED e I2C, entrada de LiPo 1–2S y cableado del receptor con selección UART1/UART2 al usar un RX externo.
