SKYZONE TX2501 CNC 5.8G 2.5W 56CH VTX, Banda X/L, MMCX, 9-26V, IRC/Botón, Pantalla LED

SkyZone

$68.00 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Versión: TX2501 CNC TX2501 Antena 5.8G Antena 5G TX2501 Antena de hongo 5.8G Antena de hongo 5.0G

Cantidad

Ver todos los detalles

Resumen

SKYZONE TX2501 CNC es un VTX (transmisor de video) analógico FPV de 5.8G con una potencia de salida de hasta 2.5W, una carcasa CNC y un ventilador de enfriamiento activo para una disipación de calor más rápida. Una pantalla de segmentos LED ayuda a verificar y configurar rápidamente BAND/CH/POWER. Soporta banda X (5G Hz) y banda baja, y permite la selección de frecuencia personalizada con pasos de 1 MHz desde 4990 hasta 5945.

Características clave

Tabla de frecuencias de 56CH: bandas A / B / E / F / R / L / X
Salida de potencia ajustable: 25 mW / 800 mW / 1600 mW / 2500 mW
Amplio voltaje de entrada: 9-26V
Pantalla de segmentos LED para estado y configuración
Control: IRC / Control por botón (cambios rápidos de canal y potencia)
Soporte de frecuencia personalizada: 1 MHz de 1 MHz desde 4990 hasta 5945
Puerto de antena: MMCX
Ventilador de enfriamiento indicado como “Ventilador de enfriamiento de arranque en frío”; el texto indica que la potencia máxima puede alcanzar 3.0-3.5W

Especificaciones

Modelo	TX2501 CNC
Tipo	5.8G VTX
Canales	56CH (A/B/E/F/R/L/X)
Niveles de potencia	25 mW / 800 mW / 1600 mW / 2500 mW
Tensión de entrada	9-26V
Puerto de antena	MMCX
Protocolo / control	IRC / Control por botón, pantalla de segmento LED
Montaje	30.530.5M3
Tamaño	38.838.622.5mm
Peso	27.5g
Frecuencia personalizada	4990-5945 (pasos de 1 MHz)

Frecuencias (Banda / Canal)

Banda A	CH1 5865 / CH2 5845 / CH3 5825 / CH4 5805 / CH5 5785 / CH6 5765 / CH7 5745 / CH8 5725
Banda B	CH1 5733 / CH2 5752 / CH3 5771 / CH4 5790 / CH5 5809 / CH6 5828 / CH7 5847 / CH8 5866
Banda E	CH1 5705 / CH2 5685 / CH3 5665 / CH4 5645 / CH5 5885 / CH6 5905 / CH7 5925 / CH8 5945
Banda F	CH1 5740 / CH2 5760 / CH3 5780 / CH4 5800 / CH5 5820 / CH6 5840 / CH7 5860 / CH8 5880
Banda R	CH1 5658 / CH2 5695 / CH3 5732 / CH4 5769 / CH5 5806 / CH6 5843 / CH7 5880 / CH8 5917
Banda L	CH1 5362 / CH2 5399 / CH3 5436 / CH4 5473 / CH5 5510 / CH6 5547 / CH7 5584 / CH8 5621
Banda X	CH1 4990 / CH2 5020 / CH3 5050 / CH4 5080 / CH5 5110 / CH6 5140 / CH7 5170 / CH8 5200

Salida de potencia en la banda X

4990	1W
5020	1.2W
5050	1.4W
5080	1.5W
5110	2W
5140	2.2W
5170	2.4W
5200	2.5W

Cableado / Pinout

9-26V
GND
5V SALIDA
GND
VTX
IRC
CONFIGURAR (botón)

Opciones

TX2501 CNC
TX2501 5.8G Antenna
TX2501 Antena 5G
Antena de hongo 5.8G
5.0G antena de hongo

Qué incluye

VTX
Cable
Cable MMCX a SMA
Accesorios de tornillo

Notas

Solo se puede usar un modo de control a la vez: modo botón o modo IRC.
Si se utiliza el modo botón, apague el protocolo IRC en BF.
En modo botón, el segmento LED muestra BAND/CH y potencia en secuencia; en modo IRC, muestra frecuencia y potencia.

Para preguntas sobre configuración o compatibilidad, comuníquese con el soporte en https://rcdrone.top/ o envíe un correo electrónico a support@rcdrone.top.

Detalles

SKYZONE TX2501 CNC 5.8G 2.5W 56CH VTX with cooling fan, 38.8×38.6×22.5 mm CNC case dimensions

Carcasa de aluminio CNC con un ventilador de enfriamiento activo ayuda a gestionar el calor en construcciones FPV de alta potencia.

X Band power output chart and LED display power levels for TX2501 CNC VTX (25mW to 2500mW)

Cambiar la potencia de salida de 25mW hasta 2500mW, con un display de segmento LED de lectura rápida para configuraciones.

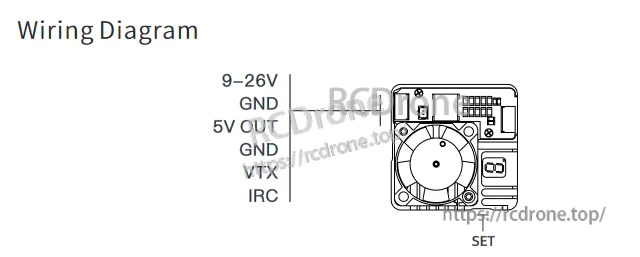

SKYZONE TX2501 CNC VTX wiring diagram showing 9–26V input, 5V out, VTX, GND and IRC pads plus SET button

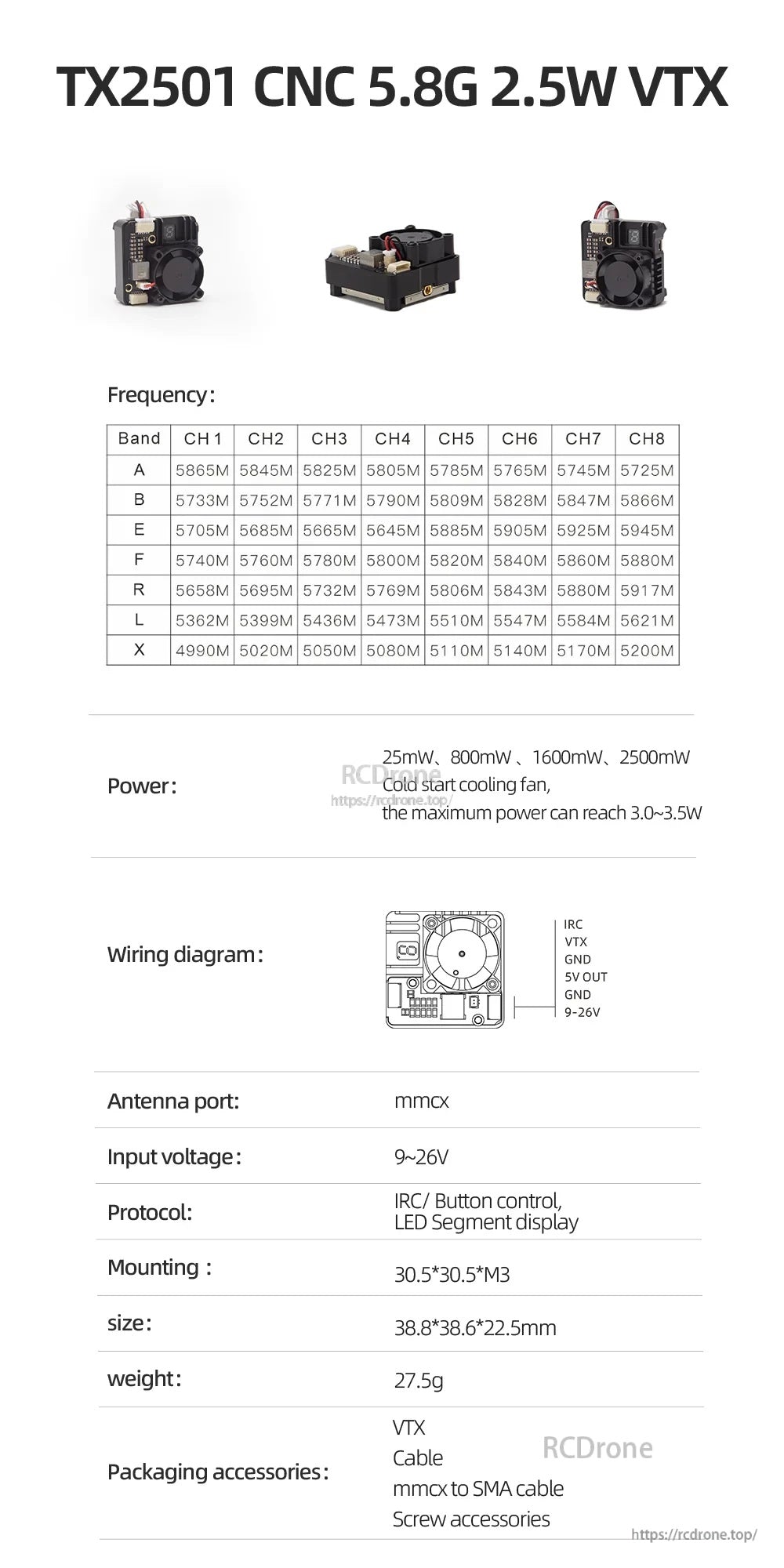

SKYZONE TX2501 CNC 5.8G 2.5W VTX frequency table for A/B/E/F/R/L/X bands plus key specs and wiring overview

Tabla de bandas de 56 canales (A/B/E/F/R/L/X) más soporte de frecuencia personalizada facilita la coincidencia con configuraciones analógicas FPV comunes.
