BrotherHobby Returner F405 V2 Controlador de Vuelo Betaflight 3-6S, STM32F405RET6, ICM42688, Tipo-C
BrotherHobby Returner F405 V2 Controlador de Vuelo Betaflight 3-6S, STM32F405RET6, ICM42688, Tipo-C
BrotherHobby
No se pudo cargar la disponibilidad de retiro
Resumen
El BrotherHobby Returner 3-6S F405 V2 controlador de vuelo Betaflight está construido alrededor de un chip de control principal STM32F405 y un sensor de movimiento de 6 ejes ICM42688. Soporta comunicación de aceleración digital bidireccional DShot y está diseñado para construcciones multirrotor que incluyen drones de 5 a 13 pulgadas.
Características Clave
- MCU: STM32F405RET6 (168 MHz)
- IMU: ICM-42688; tasa de muestreo del giroscopio de hasta 8KHz
- AT7456E OSD y barómetro SPL06-001
- Soporte para Blackbox con capacidad de 16M de flash
- Salidas BEC independientes duales: 5V/2A y 9V/2A (9V indicado para transmisión de video digital HD de DJI; 5V para cámara analógica/VTX/tiras LED)
- Soporta 8 salidas de motor (M1–M8)
- Puerto USB Tipo-C
- Interfaz DJI a través de conector de 6 pines; bloque de terminal de inserción directa de unidad aérea DJI indicado
- Soporte para LED externo, zumbador y soporte RSSI
- PCB indicado con hoja de cobre de 1oz de grosor
Especificaciones
| Producto | F405 V2 |
| CPU | STM32F405RET6 |
| Frecuencia de CPU | 168 MHz |
| Potencia de Entrada | 3S-6S |
| Dimensiones | 38.5*38.5mm (30.5x30.5mm diámetro del agujero 4mm) |
| IMU | ICM-42688 |
| Tasa de muestreo del giroscopio | 8KHz |
| OSD | AT7456E |
| Barómetro | SPL06-001 |
| Caja negra | Soporte (capacidad: 16M) |
| BEC | 5V/2A, 9V/2A |
| DJI | Usando un conector de 6 pines |
| IIC | Soporte |
| Telemetría | UART1, UART2, UART3, UART6, UART5 para telemetría ESC |
| Puerto USB | TYPE-C |
| Puerto de galvanómetro | Pad CUR |
| Salidas ESC | M1-M8 |
| LED | Soporte para LED externo |
| Pad de ajuste de cámara Betaflight | Pad CC |
| Firmware objetivo | Betaflight_4.3.2_STM32F405 |
| Recepción | Soporta SBUS, IBUS, DSM2/X, TBS, CRSF |
| Zumbador | Sí |
| RSSI | Sí |
| Peso | 7.23g |

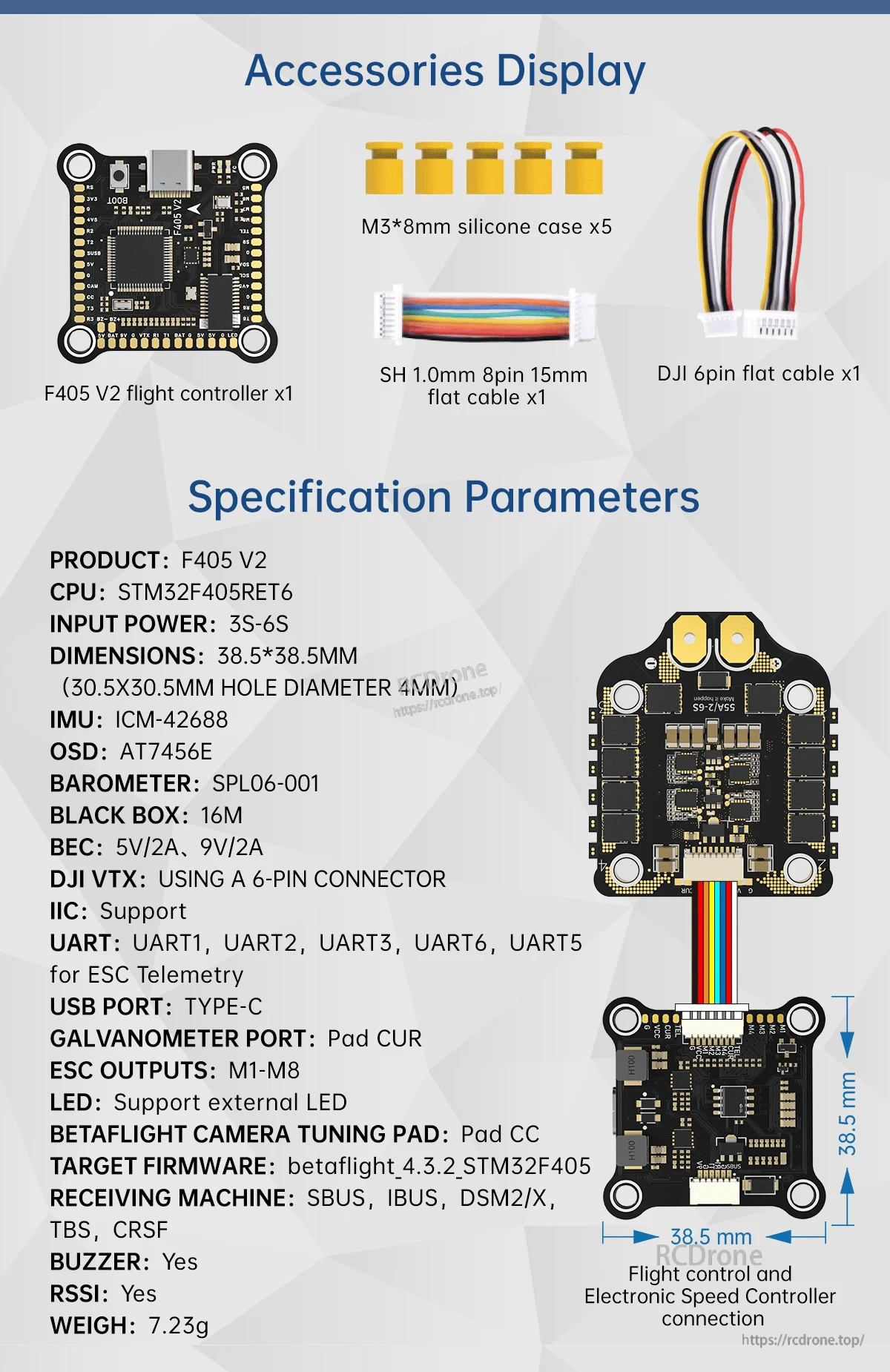

Qué incluye
- Controlador de vuelo F405 V2 x1
- Funda de silicona M3*8mm x5
- Cable plano SH 1.0mm 8pin 15mm x1
- Cable plano DJI 6pin x1
Conexiones / Interfaces (Referencia)

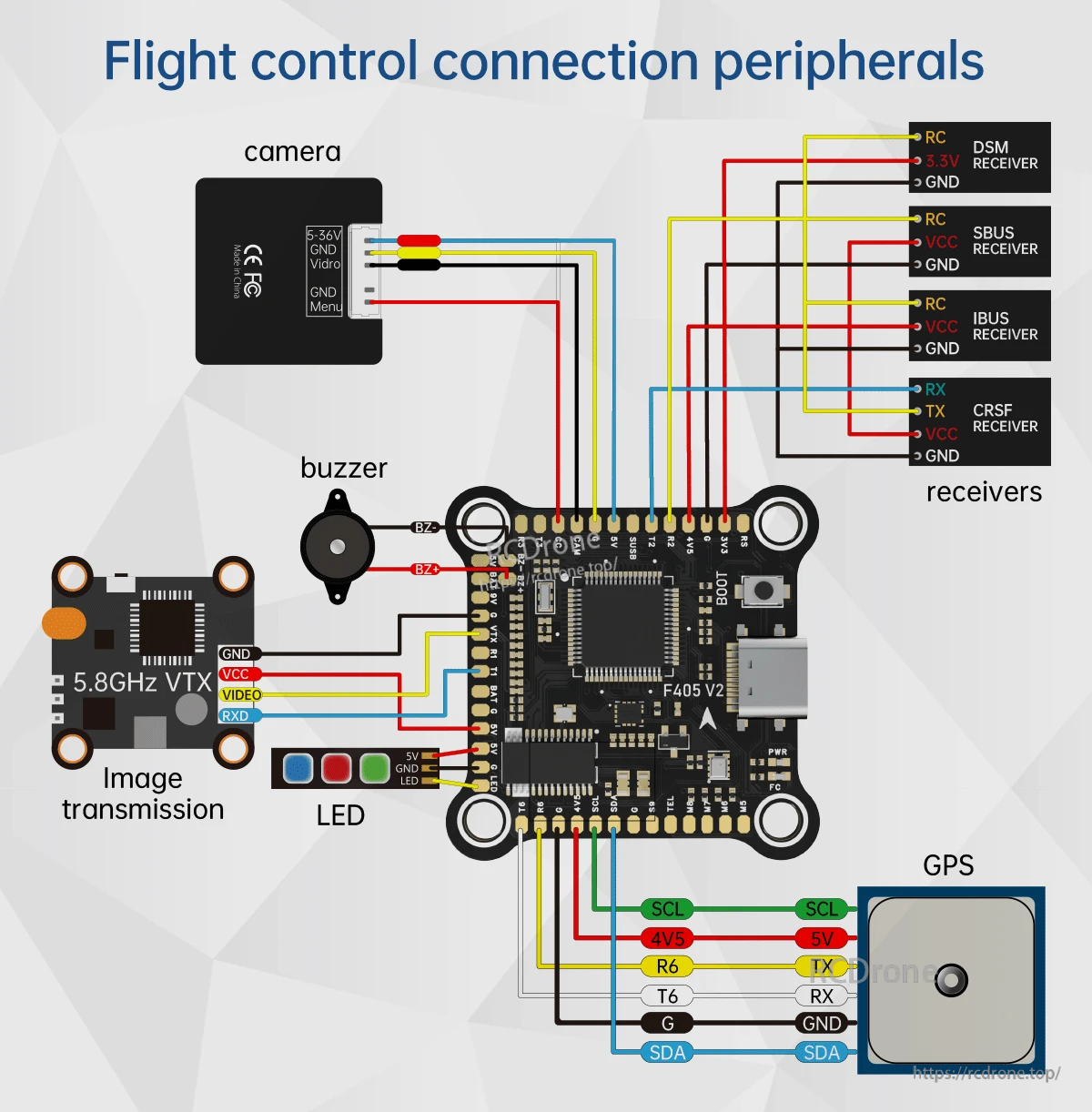

- Periféricos mostrados: cámara, zumbador, VTX de 5.8GHz (transmisión de imagen), LED, GPS
- Tipos de receptores mostrados: receptor DSM, receptor SBUS, receptor IBUS, receptor CRSF

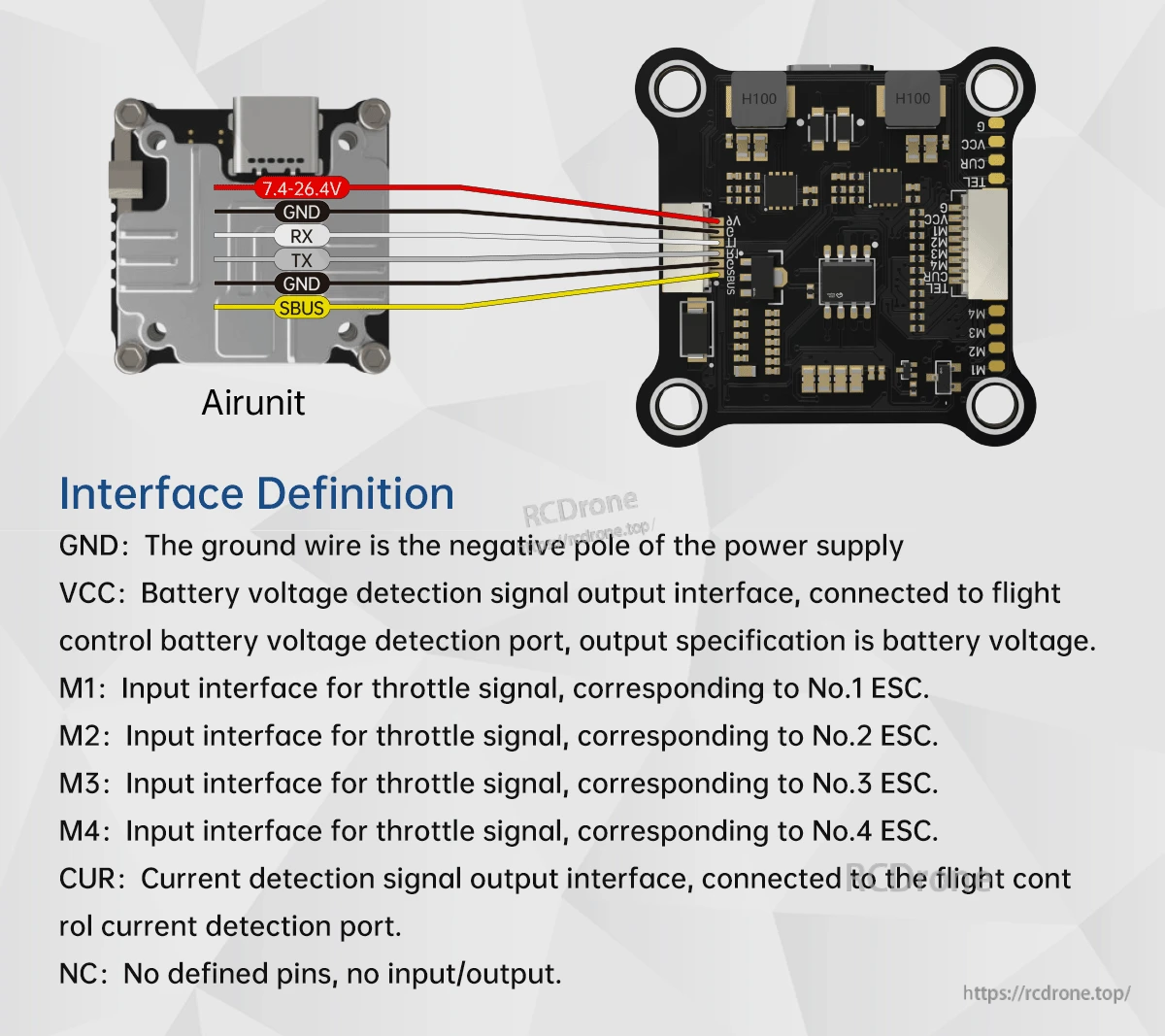

- Referencia de cableado de la unidad aérea DJI muestra: 7.4-26.4V, GND, RX, TX, GND, SBUS
- Texto de definición de interfaz mostrado: GND (polo negativo), VCC (salida de señal de detección de voltaje de batería), M1–M4 (entradas de señal de acelerador correspondientes a ESC No.1–No.4), CUR (salida de señal de detección actual), NC (sin pines definidos)
Para asistencia con la configuración y el cableado, contacta support@rcdrone.top or visita https://rcdrone.top/.
Detalles
El controlador de vuelo Returner F405 V2 utiliza un MCU STM32F405 con un giroscopio ICM42688 de 6 ejes y soporta DShot bidireccional.
El controlador de vuelo Returner F405 V2 utiliza un puerto USB-C y salidas BEC independientes duales de 5V/9V para alimentar accesorios como VTX, LEDs o video digital de DJI.

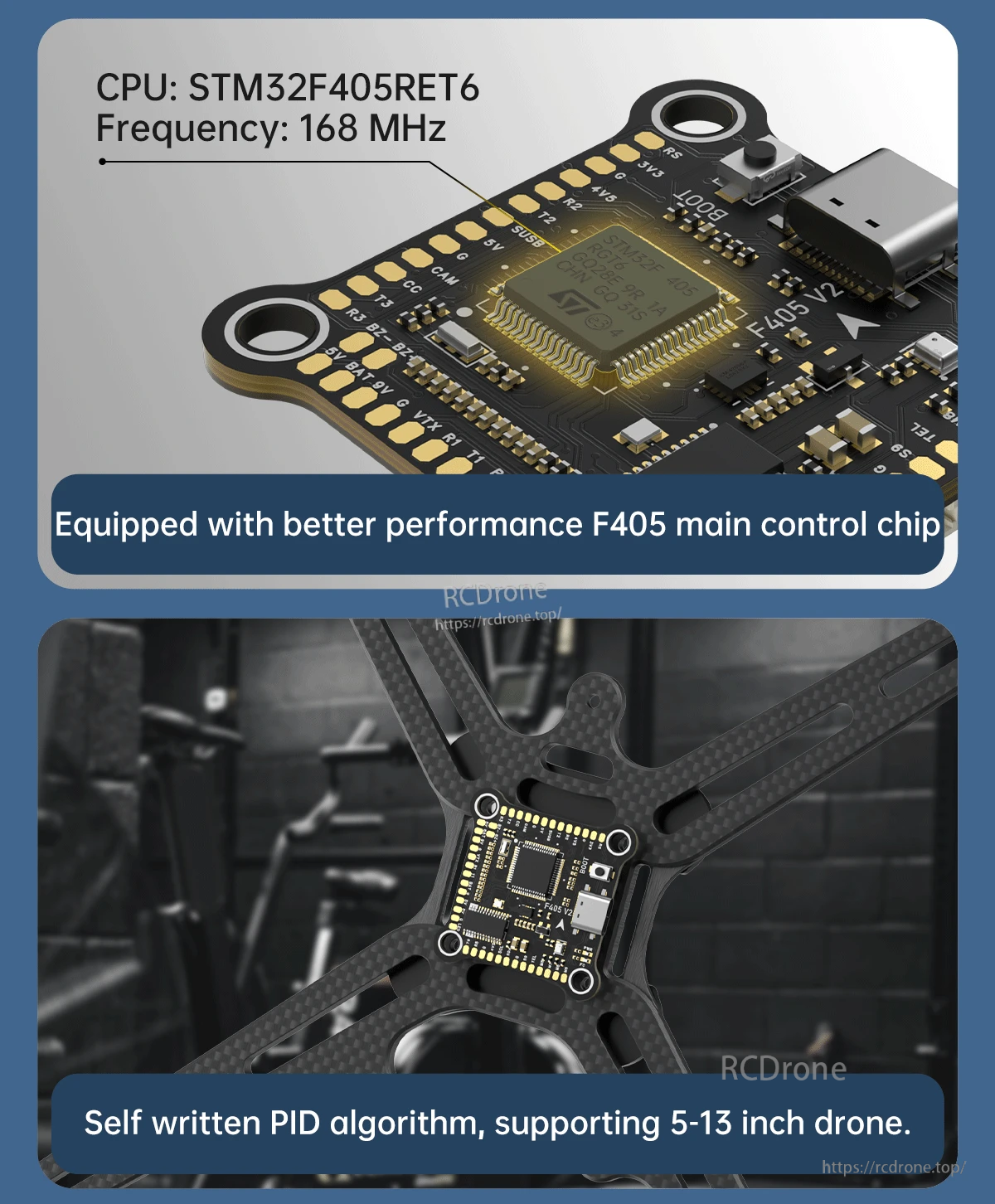

El controlador de vuelo Returner F405 V2 utiliza un procesador STM32F405RET6 con una frecuencia de 168MHz y cuenta con un puerto USB-C para una configuración conveniente.

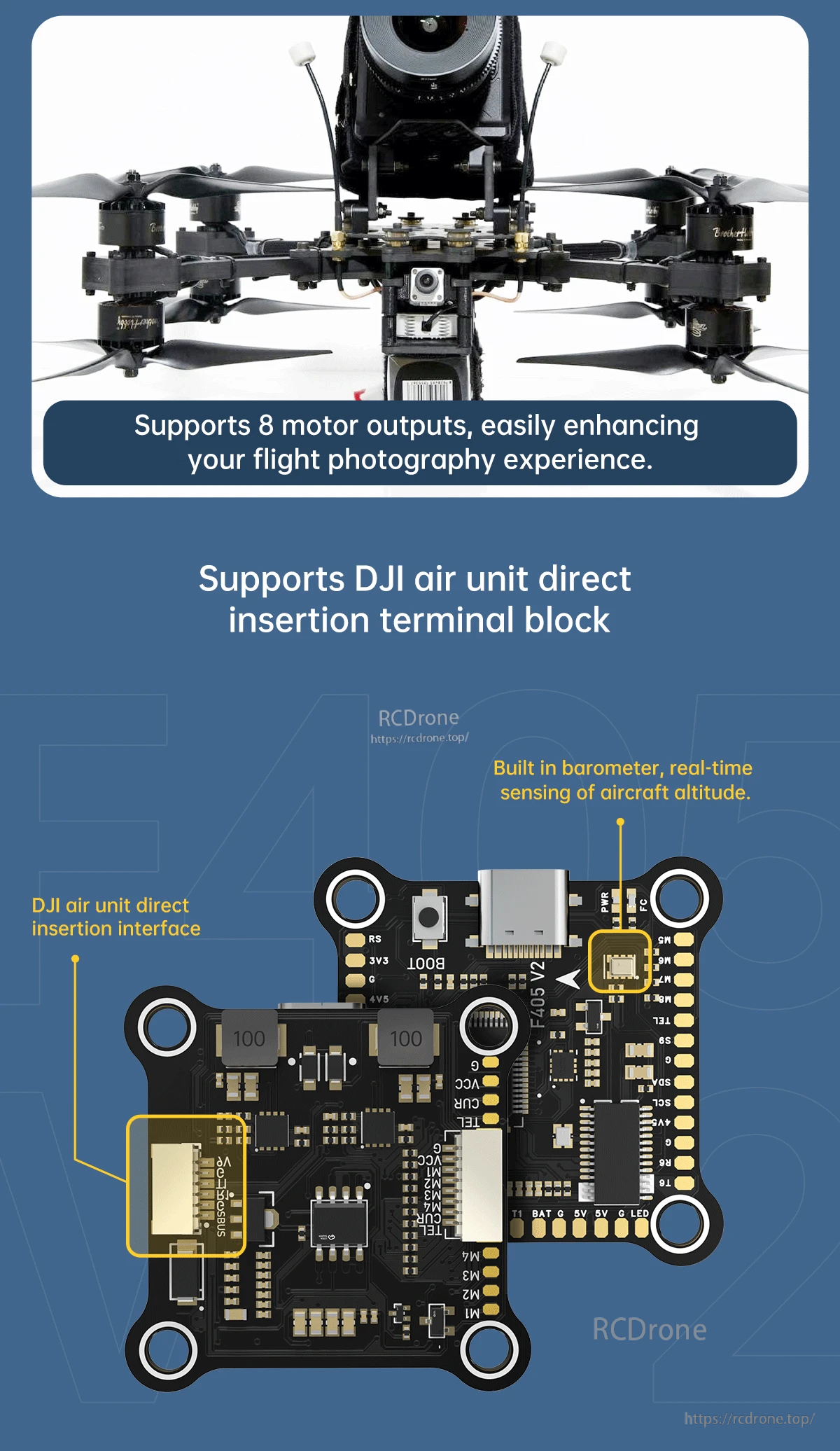

El controlador de vuelo Returner F405 V2 soporta hasta 8 salidas de motor e incluye un conector directo para la unidad de aire DJI además de un barómetro integrado.

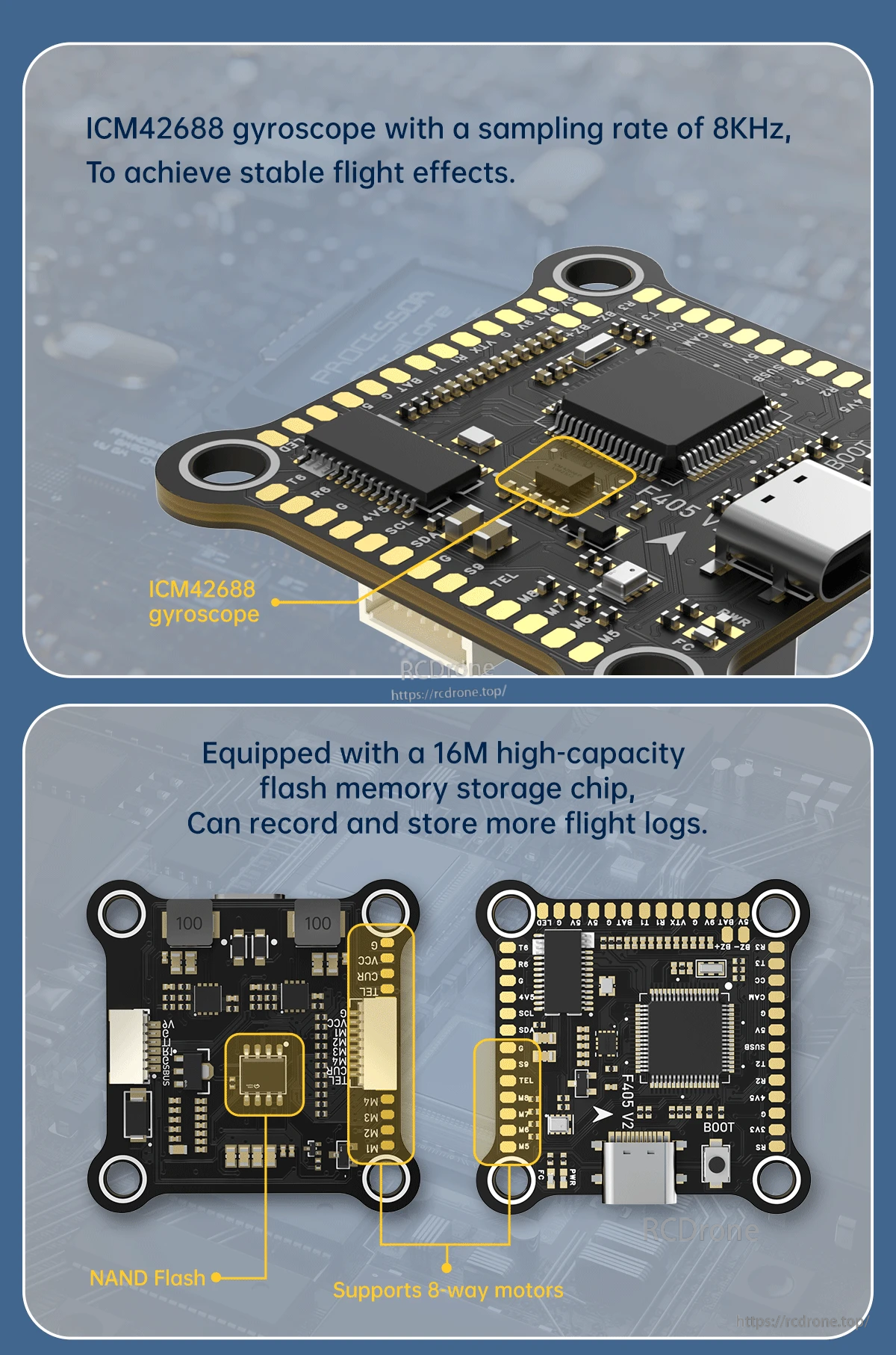

El controlador de vuelo Returner F405 V2 utiliza un giroscopio ICM42688 (8 kHz) y 16MB de memoria flash para almacenar registros de vuelo, con un puerto USB-C para una fácil conectividad.

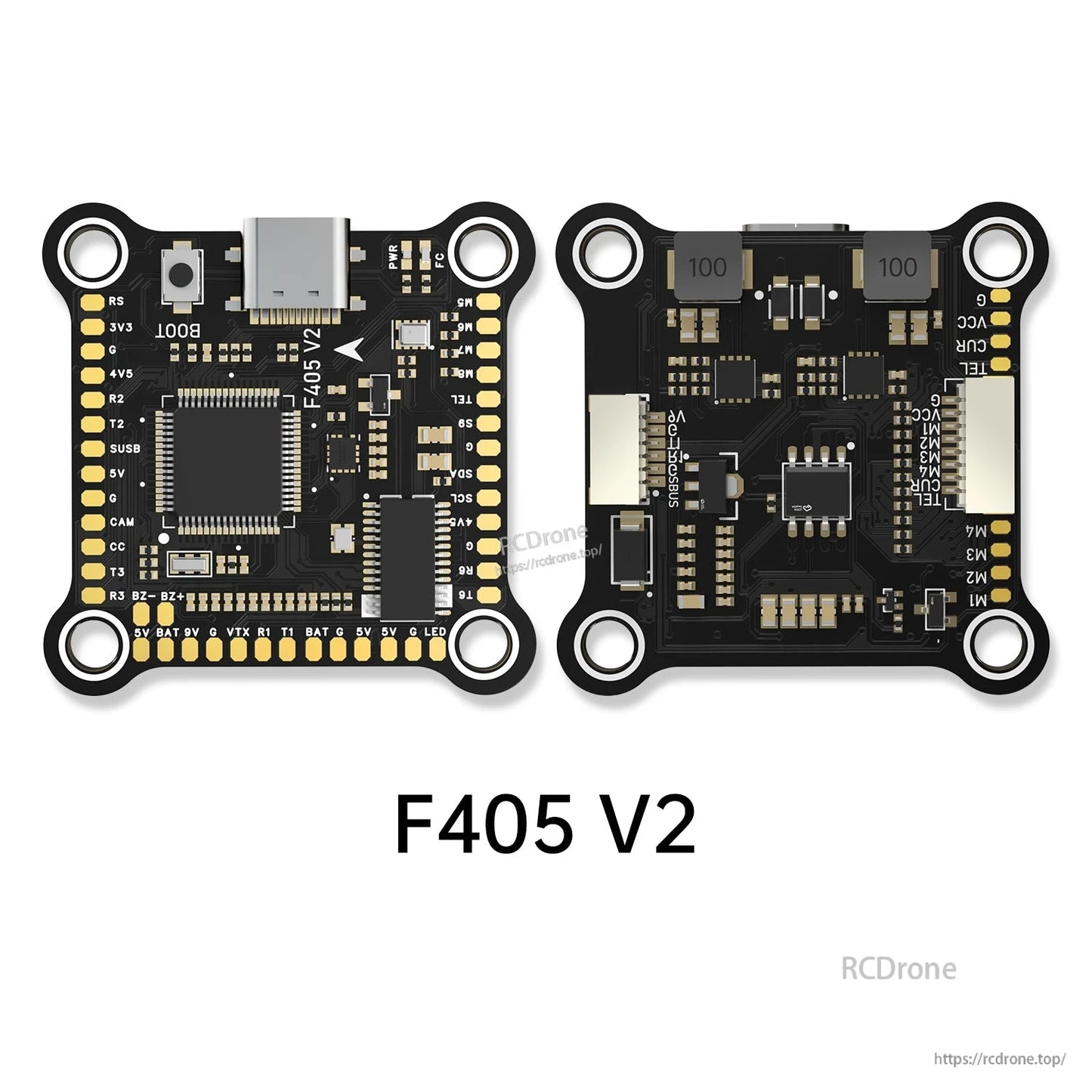

El controlador de vuelo BrotherHobby Returner F405 V2 admite entrada de 3–6S, utiliza una placa de 38.5×38.5mm con montaje de 30.5×30.5mm e incluye grommets de silicona más cables planos SH de 8 pines y DJI de 6 pines.
El Returner F405 V2 proporciona almohadillas claramente etiquetadas para conectar una cámara, VTX de 5.8GHz, zumbador, tira LED, tipos comunes de receptores y GPS.
El diseño de almohadillas del Returner F405 V2 admite cableado de Airunit con alimentación de 7.4–26.4V, conexiones UART RX/TX, tierra y señales SBUS.
