BrotherHobby Returner Controlador de Vuelo F722 Betaflight 3-8S, Tipo-C, Doble ICM-42688, 256M Blackbox

Descripción

El controlador de vuelo BrotherHobby Returner 3-8S F722 Betaflight está construido alrededor del MCU STM32F722RET6 y es compatible con el firmware Betaflight. Integra IMUs duales ICM-42688, OSD AT7456E, barómetro SPL06-001 y 256M de flash blackbox para registro de vuelo. La placa adopta un diseño de 6 capas con un grosor de cobre de 1OZ y proporciona salidas BEC independientes de 5V/2A y 12V/2A.

Características Clave

• Potencia de entrada: 3S-8S
• Duales giroscopios (IMU: ICM-42688*2); giroscopio ICM42688 con tasa de muestreo de 8KHz
• OSD: AT7456E
• Barómetro integrado: SPL06-001
• Blackbox: 256M de memoria flash (nota de imagen: la memoria legible real es de 253M debido a la memoria de zona muerta)
• BEC: 5V/2A y 12V/2A (nota de imagen: la fuente de alimentación de 12V incluye filtros LC)
• Salidas ESC: M1-M8 (soporta 8 salidas de motor)
• Puerto USB: Tipo-C
• Soporte de receptor: SBUS, IBUS, DSM2/X, TBS, CRSF (soporta inserción directa y soldadura)
• Interfaces soportadas (según especificaciones): DJI, IIC, magnetómetro GPS, cámara CAM, VTX (soldadura), zumbador, RSSI, botón DFU, interfaz de depuración

Especificaciones

Qué incluye

• 1 x controlador de vuelo F722
• 1 x funda de silicona M3*8mm
• 1 x cable plano de 8 pines SH 1.0mm (60mm) cable ESC
• 1 x SH 1.0mm cable de cinta de 6 pines (80mm) cable de conexión DJI
• 1 x cable de cinta de 6 pines SH de 1.0mm (80mm) cable de conexión GPS
• 1 x cable de cinta de 4 pines SH de 1.0mm (65mm) cable de conexión del receptor
• 1 x cable de cinta de 3 pines SH de 1.0mm (65mm) cable de conexión LED
• 1 x cable de cinta de 3 pines (65mm) cable de conexión de la cámara

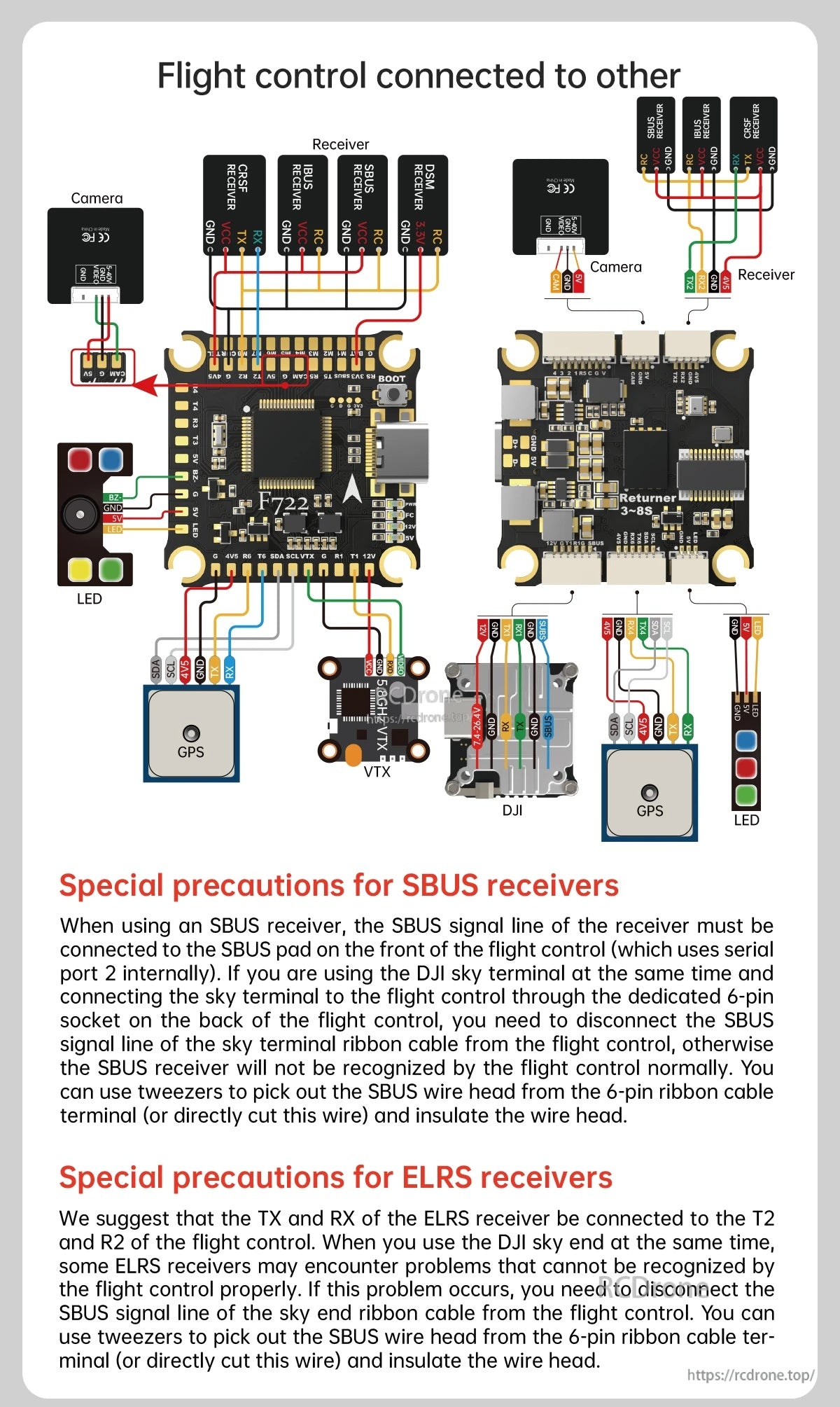

Notas de conexión (de los diagramas incluidos)

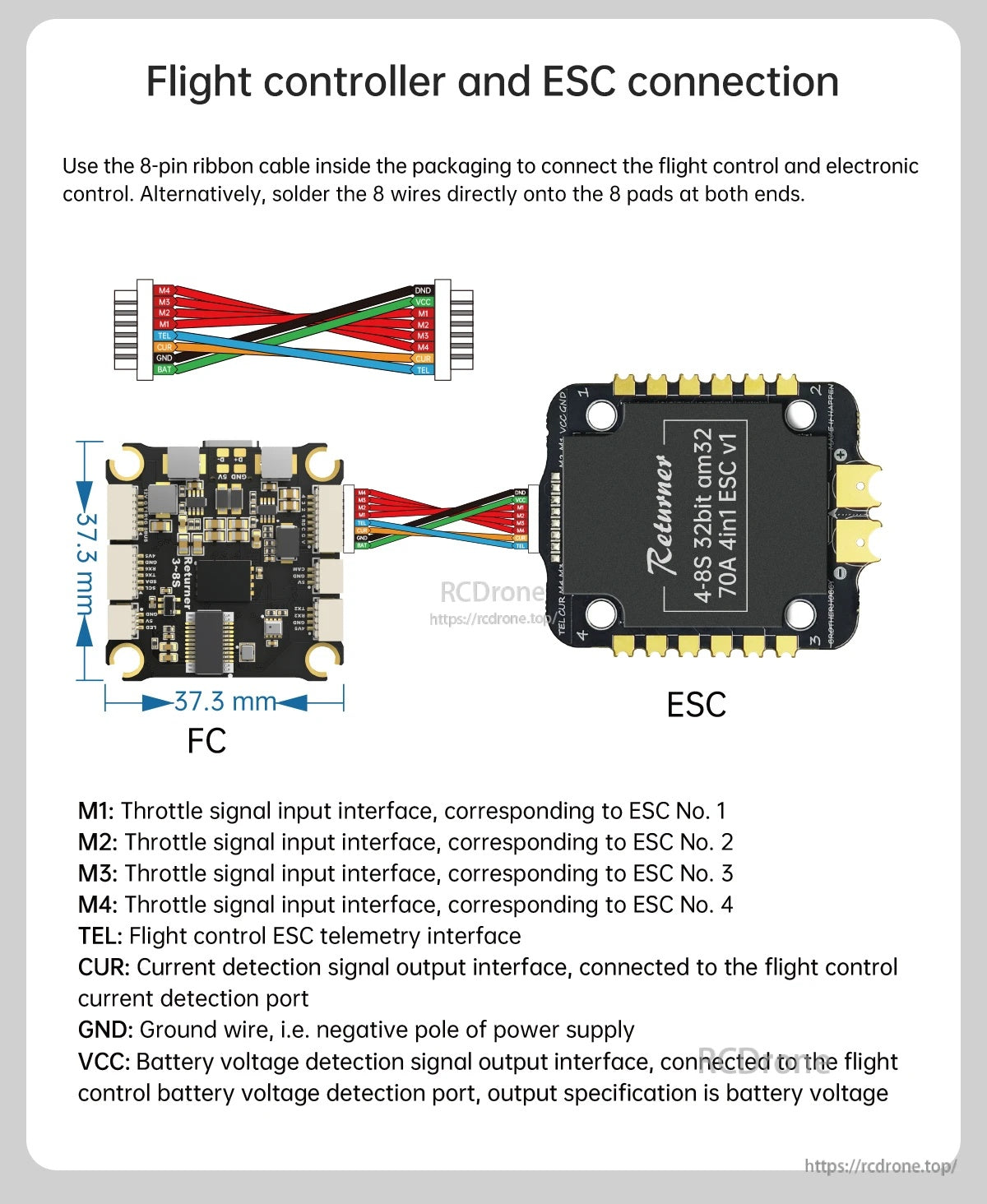

Conexión del controlador de vuelo y ESC

• Utilice el cable de cinta de 8 pines incluido para conectar el control de vuelo y el control electrónico (ESC). Alternativamente, suelde los 8 cables directamente en las 8 almohadillas en ambos extremos.
• Definiciones de señal mostradas: M1/M2/M3/M4 (interfaces de entrada de señal de aceleración, correspondientes a ESC No.1/No.2/No.3/No.4), TEL (interfaz de telemetría ESC), CUR (interfaz de salida de señal de detección de corriente), GND (tierra/polo negativo), VCC (salida de señal de detección de voltaje de batería; la especificación de salida es el voltaje de la batería).

Precauciones especiales para receptores SBUS

• Al utilizar un receptor SBUS, la línea de señal SBUS debe estar conectada al pad SBUS en la parte frontal del controlador de vuelo (utiliza el puerto serie 2 internamente).
• Si se utiliza un terminal de cielo DJI al mismo tiempo y se conecta a través del conector dedicado de 6 pines en la parte posterior del controlador de vuelo, desconecte la línea de señal SBUS del cable de cinta del terminal de cielo del controlador de vuelo; de lo contrario, el receptor SBUS no será reconocido normalmente.
• La cabeza del cable SBUS se puede quitar del terminal del cable de cinta de 6 pines (o cortar) y aislar.

Precauciones especiales para receptores ELRS

• Conexión sugerida: conectar el TX y RX del receptor ELRS a T2 y R2.
• Al usar el extremo de cielo DJI al mismo tiempo, algunos receptores ELRS pueden no ser reconocidos correctamente; si esto ocurre, desconecte la línea de señal SBUS del cable de cinta del extremo de cielo del controlador de vuelo (retire o corte y aísle el cable).

Para preguntas sobre instalación y compatibilidad, contacte support@rcdrone.top or visite https://rcdrone.top/.

Detalles

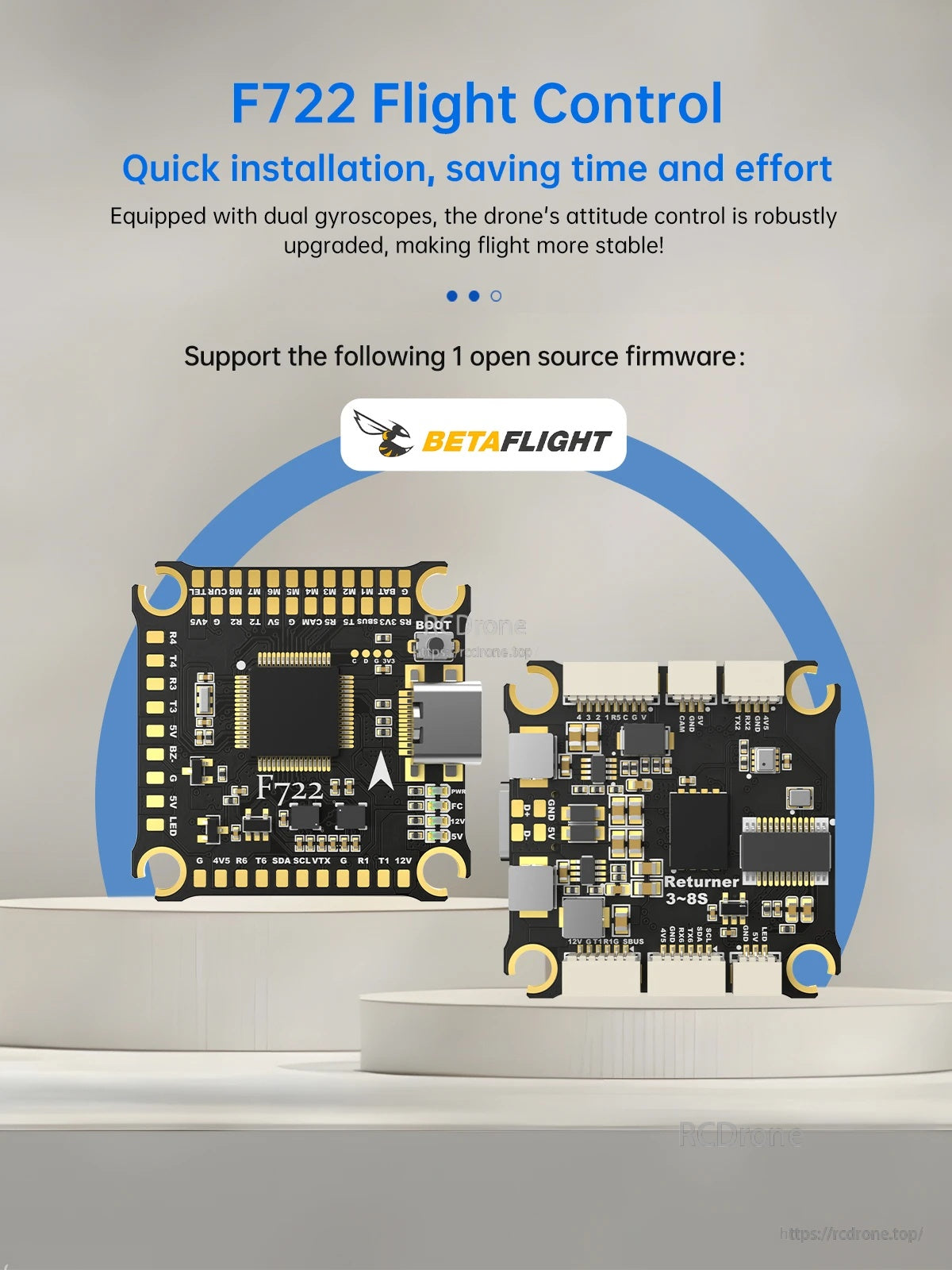

El BrotherHobby controlador de vuelo Returner F722 utiliza un puerto USB‑C y es compatible con el firmware Betaflight para una configuración y ajuste más fáciles.

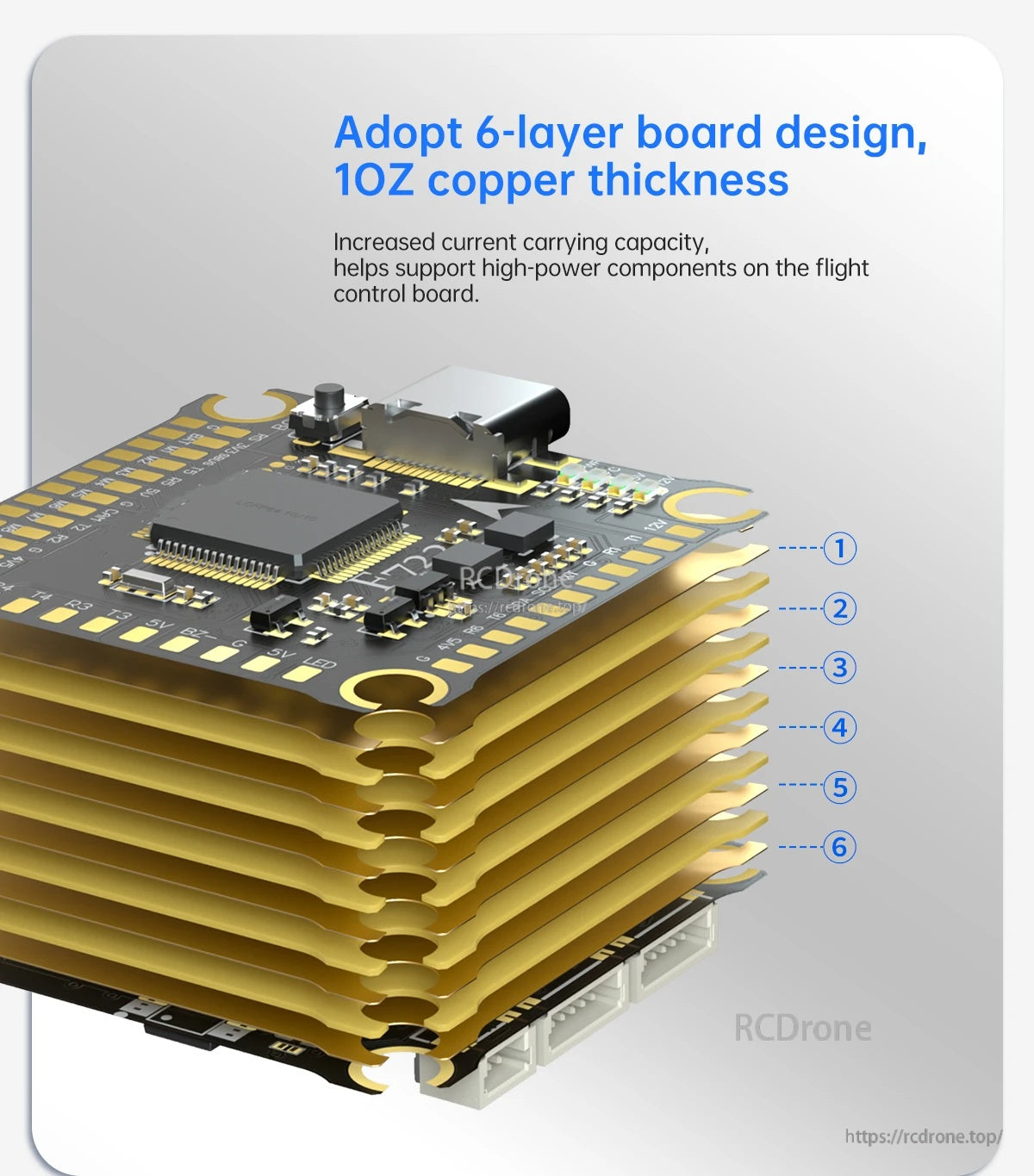

El controlador de vuelo Returner F722 utiliza un diseño de placa de cobre de 6 capas y 10 oz para una mayor capacidad de transporte de corriente.

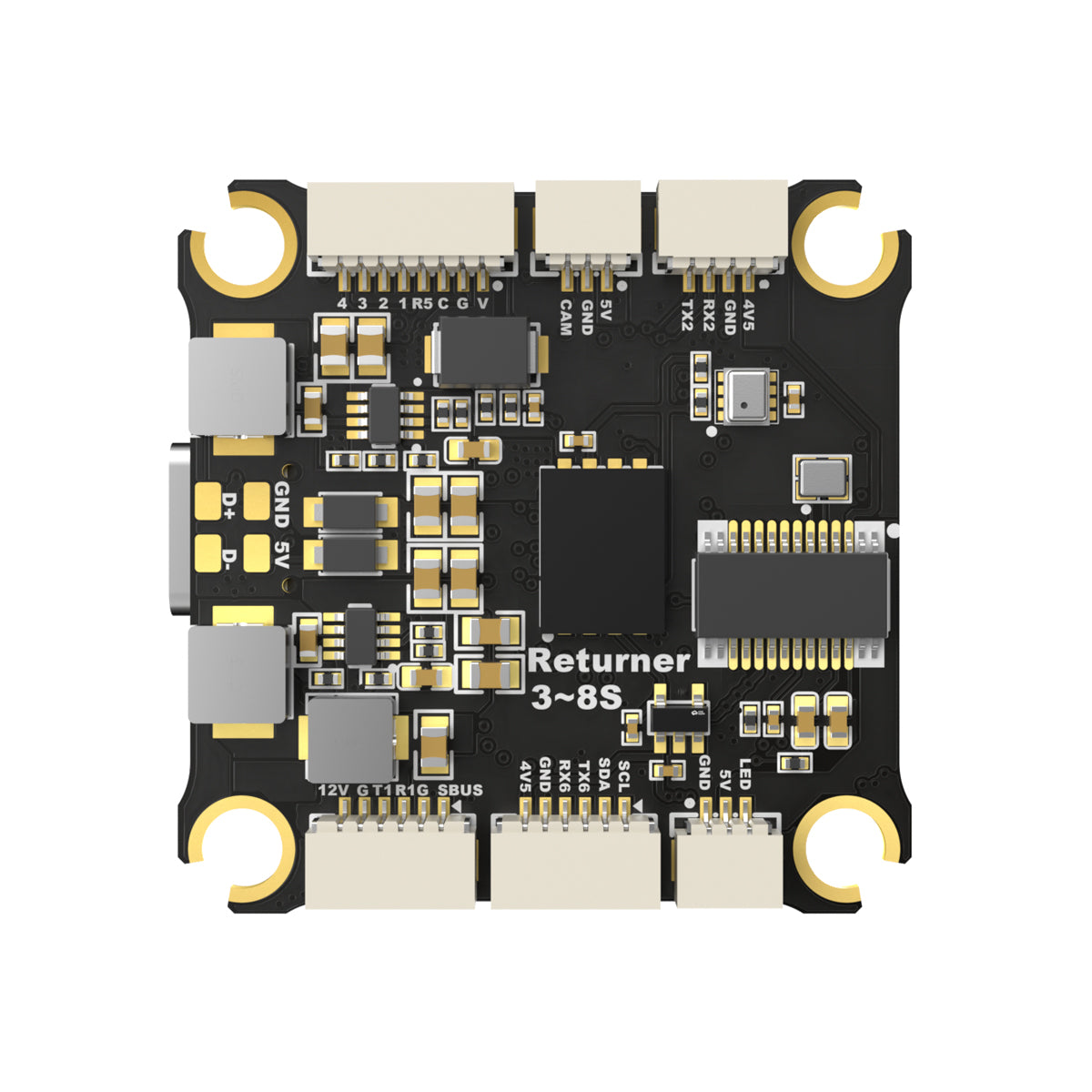

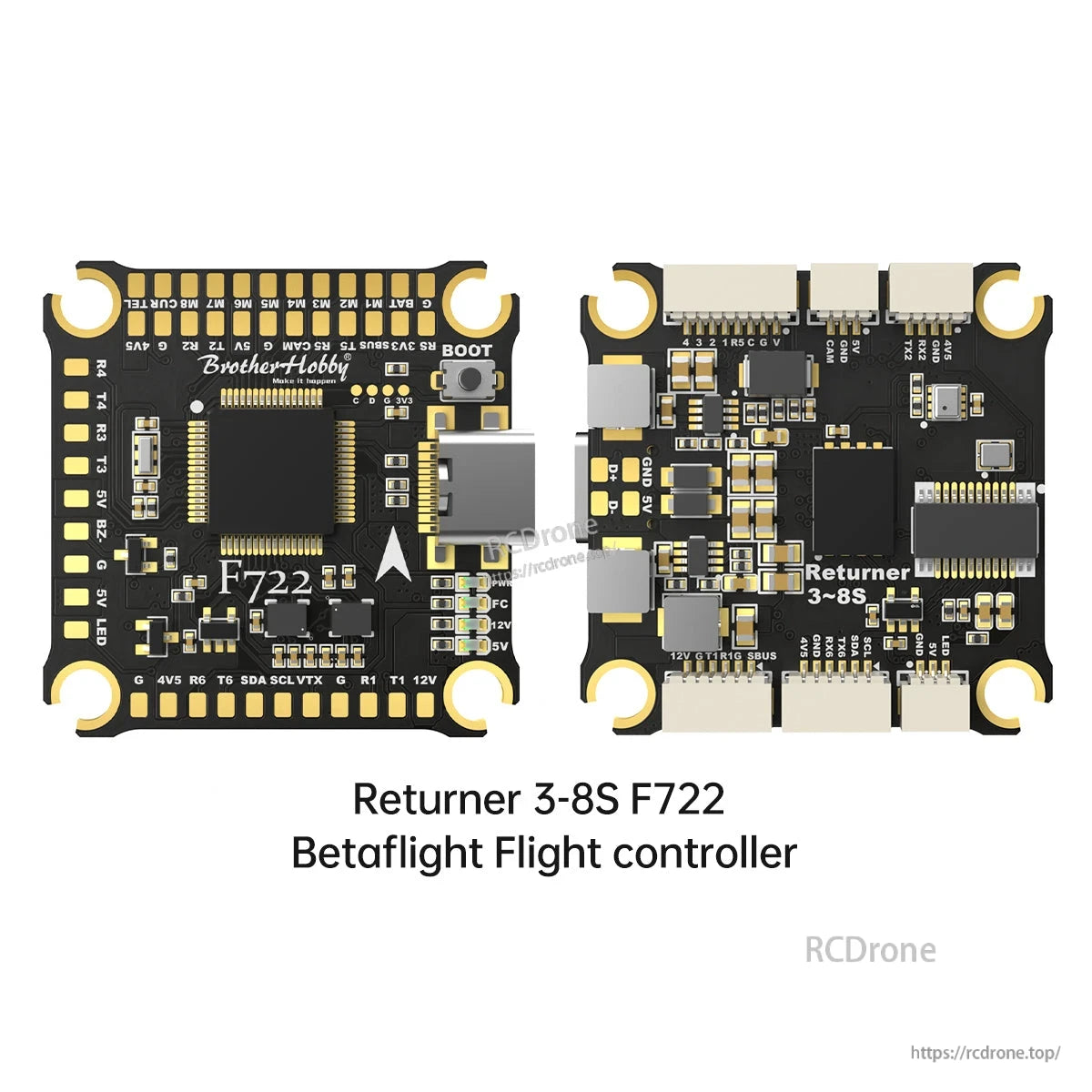

El controlador de vuelo Returner F722 cuenta con un puerto USB-C y almohadillas de soldadura claramente etiquetadas para simplificar el cableado y la configuración.

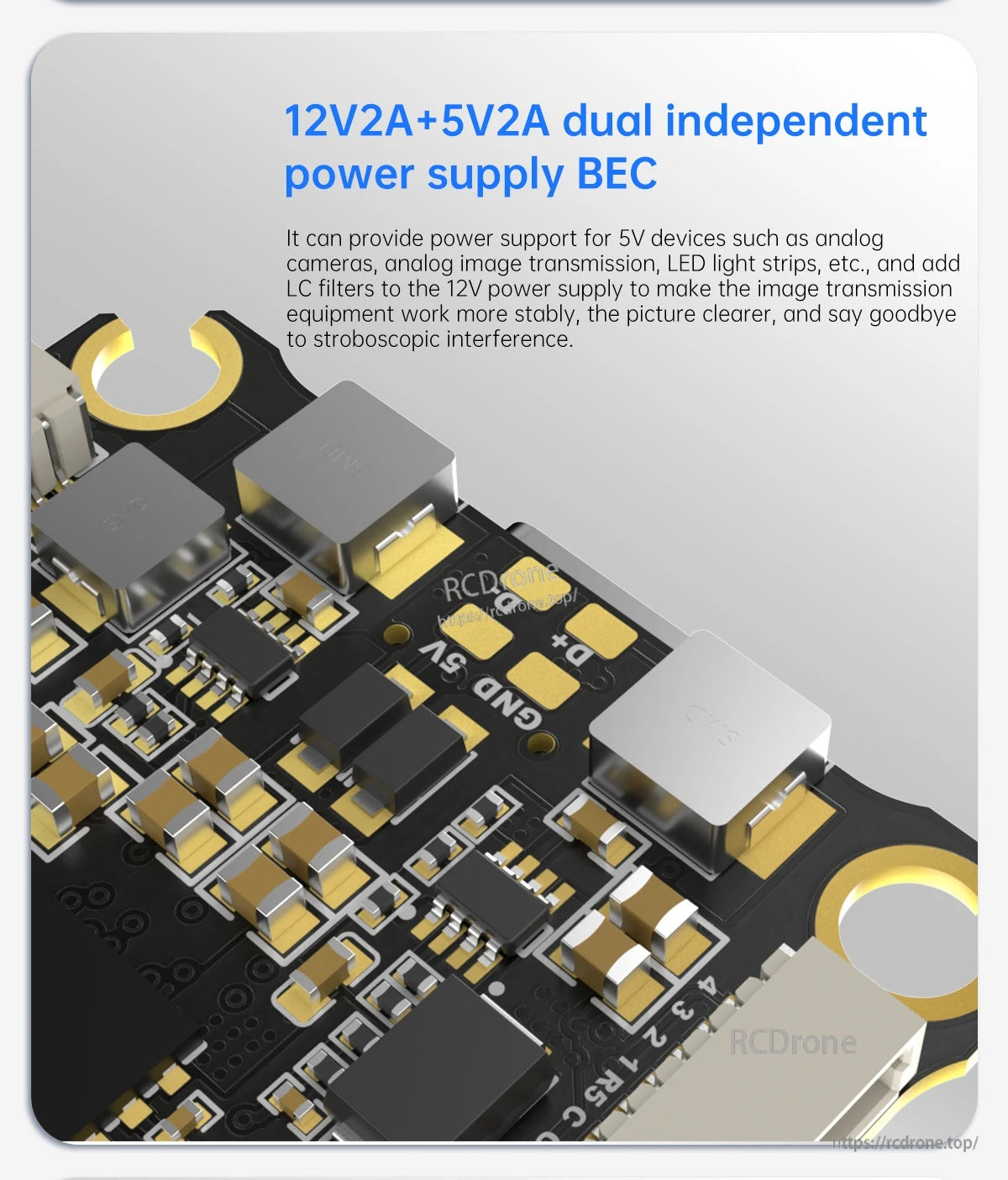

El controlador de vuelo Returner F722 incluye salidas BEC independientes duales (12V 2A y 5V 2A) con almohadillas de alimentación claramente etiquetadas para un cableado limpio.

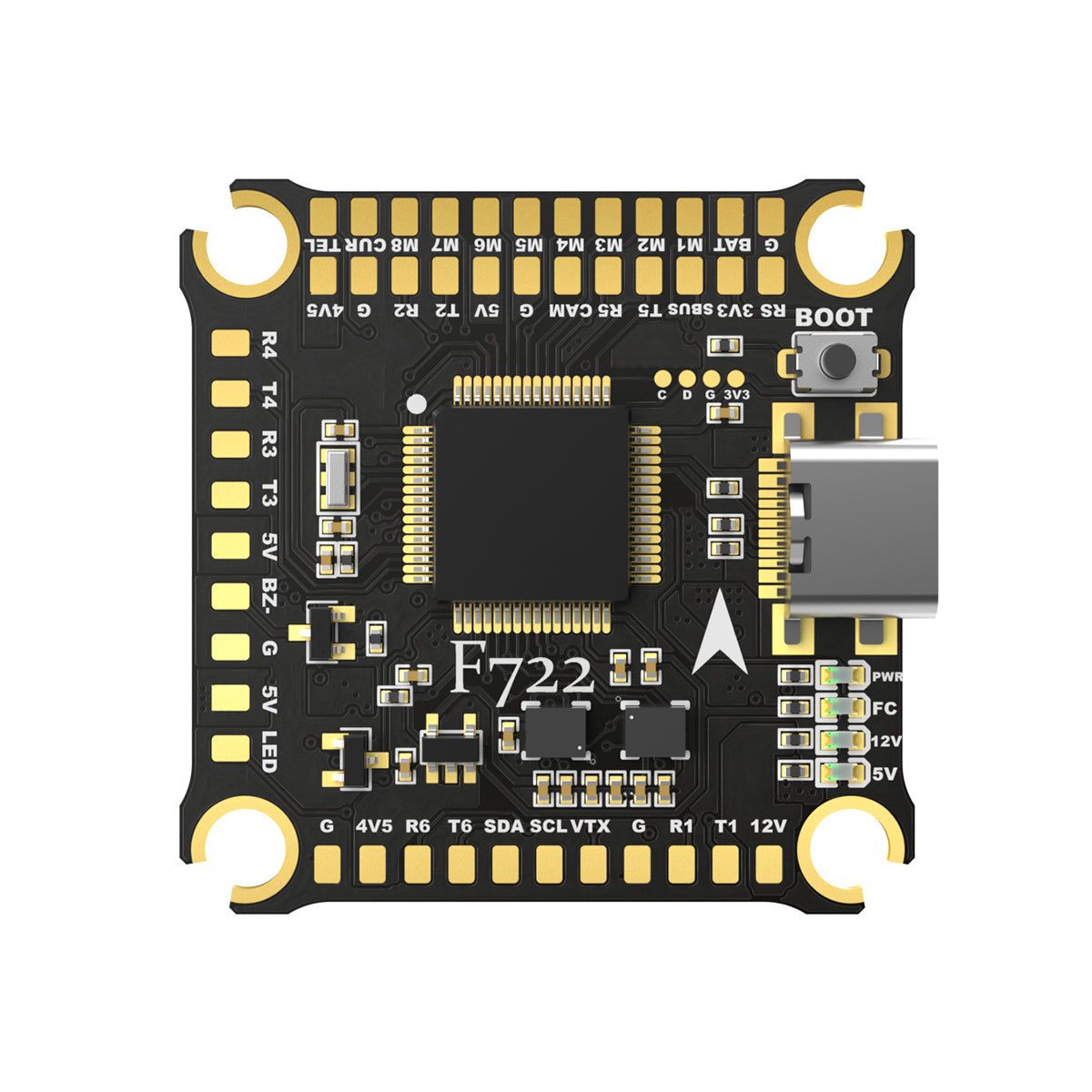

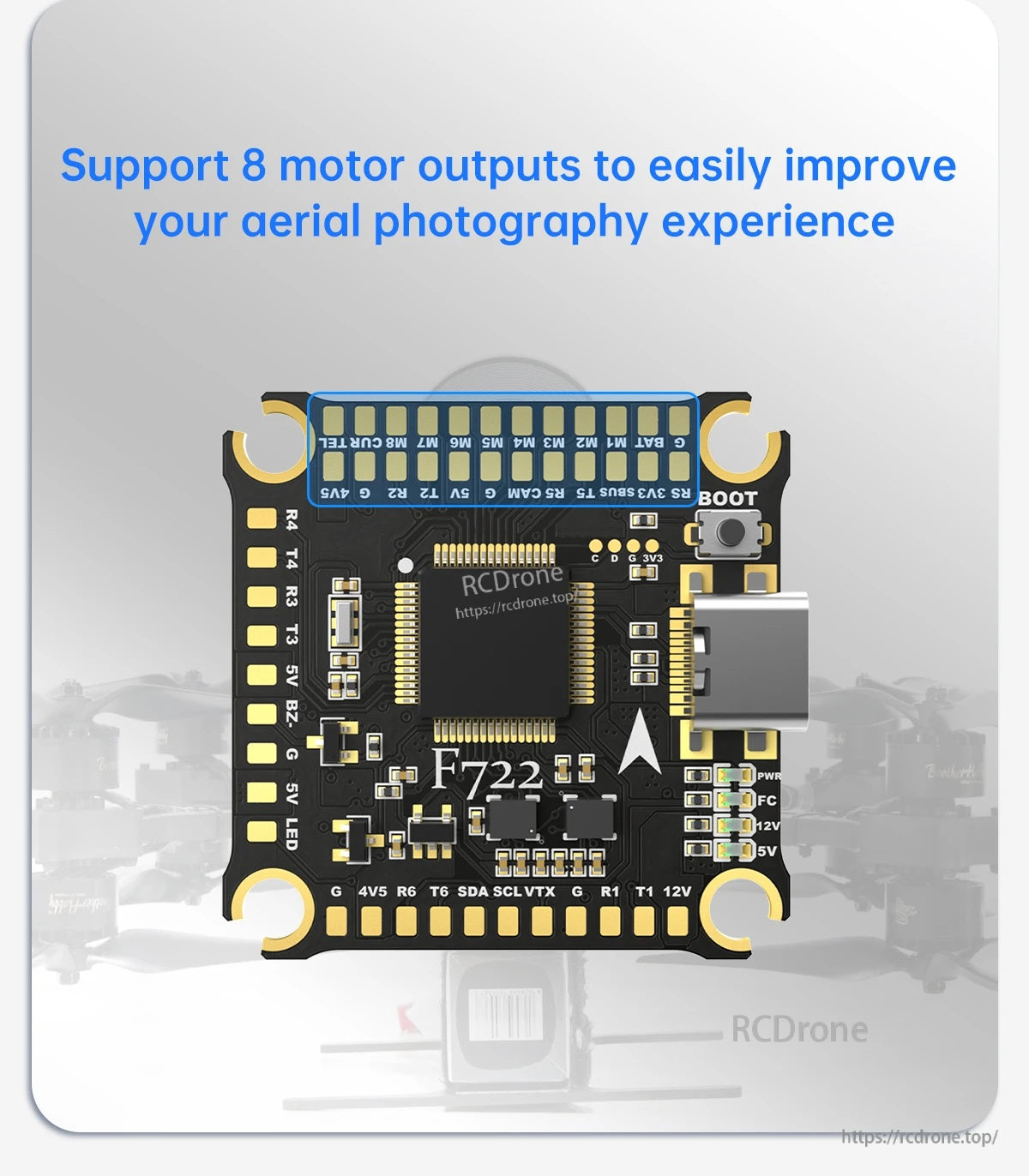

El controlador de vuelo Returner F722 utiliza un puerto USB-C, un botón BOOT y almohadillas claramente etiquetadas, incluyendo soporte para hasta 8 salidas de motor.

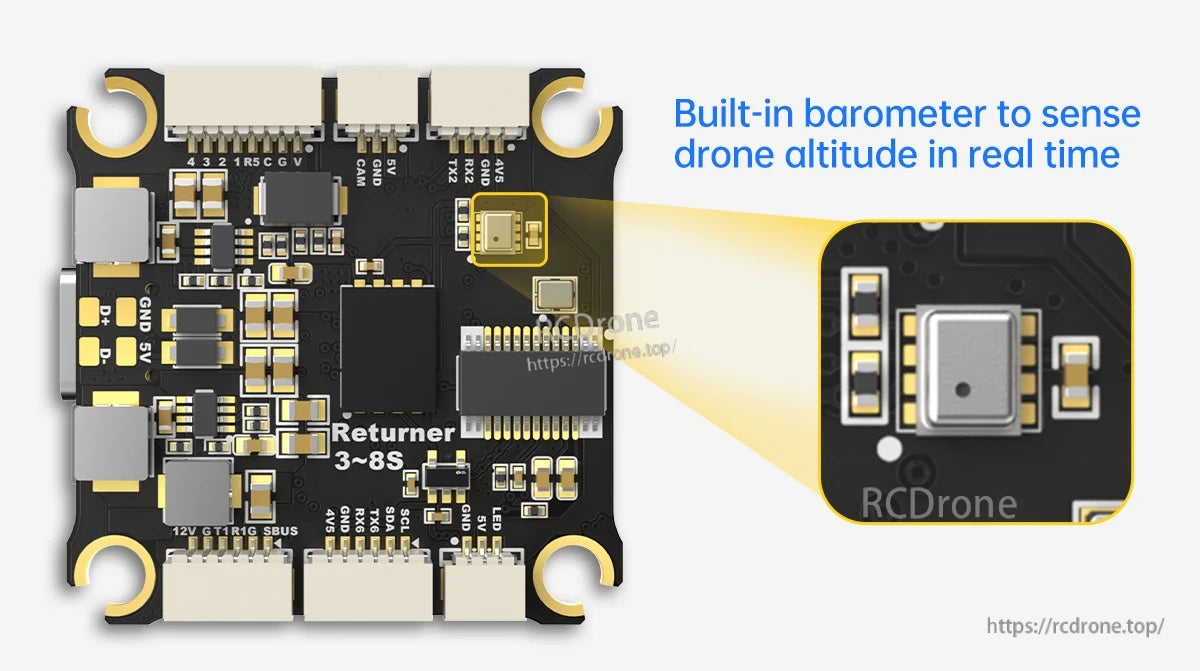

El controlador de vuelo Returner 3–8S incluye un barómetro integrado para la detección de altitud en tiempo real y un puerto USB-C para una fácil configuración.

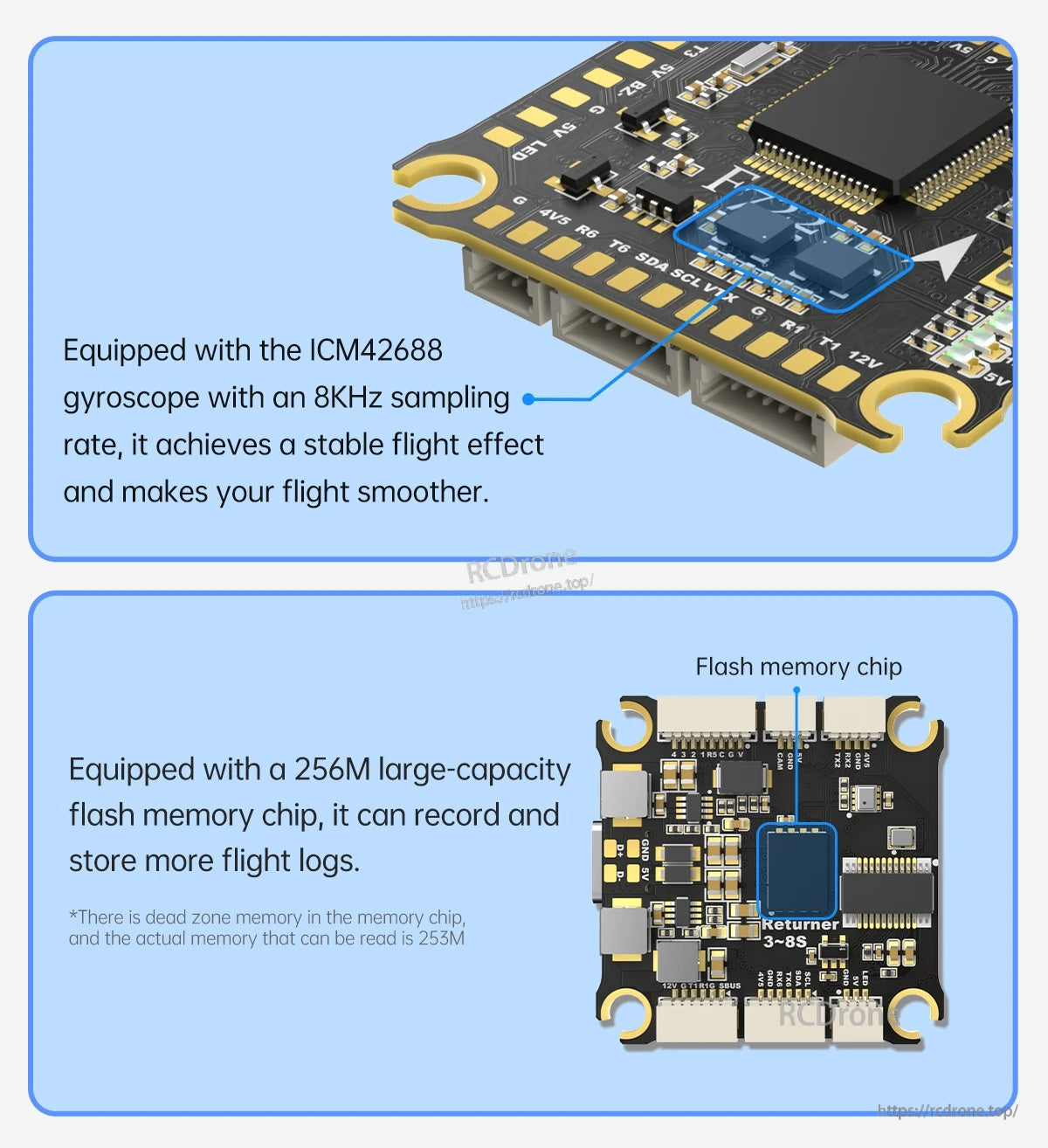

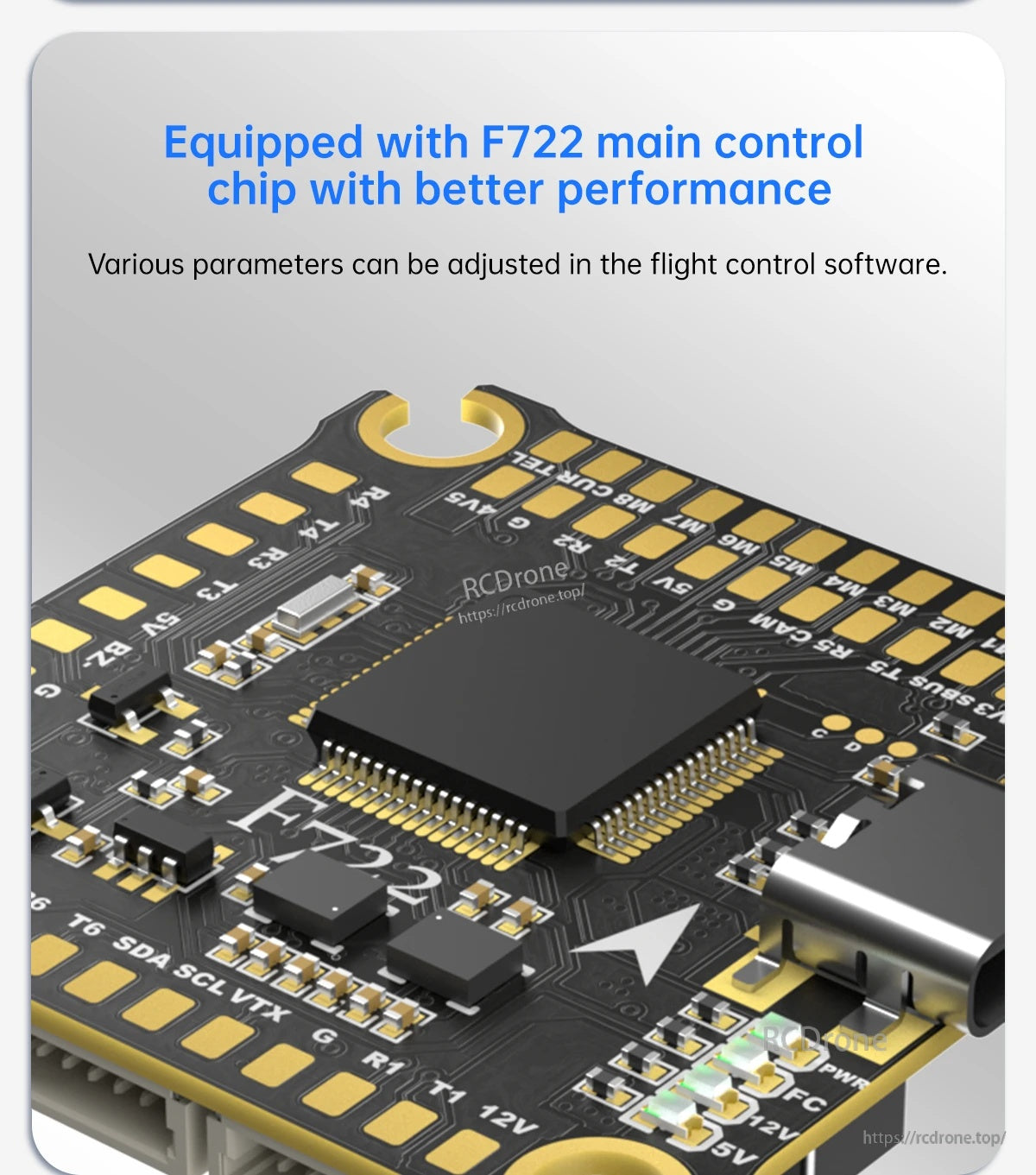

El controlador de vuelo Returner F722 combina un giroscopio ICM42688 (muestreo de 8kHz) con un chip de flash de 256M para almacenar más registros de vuelo.

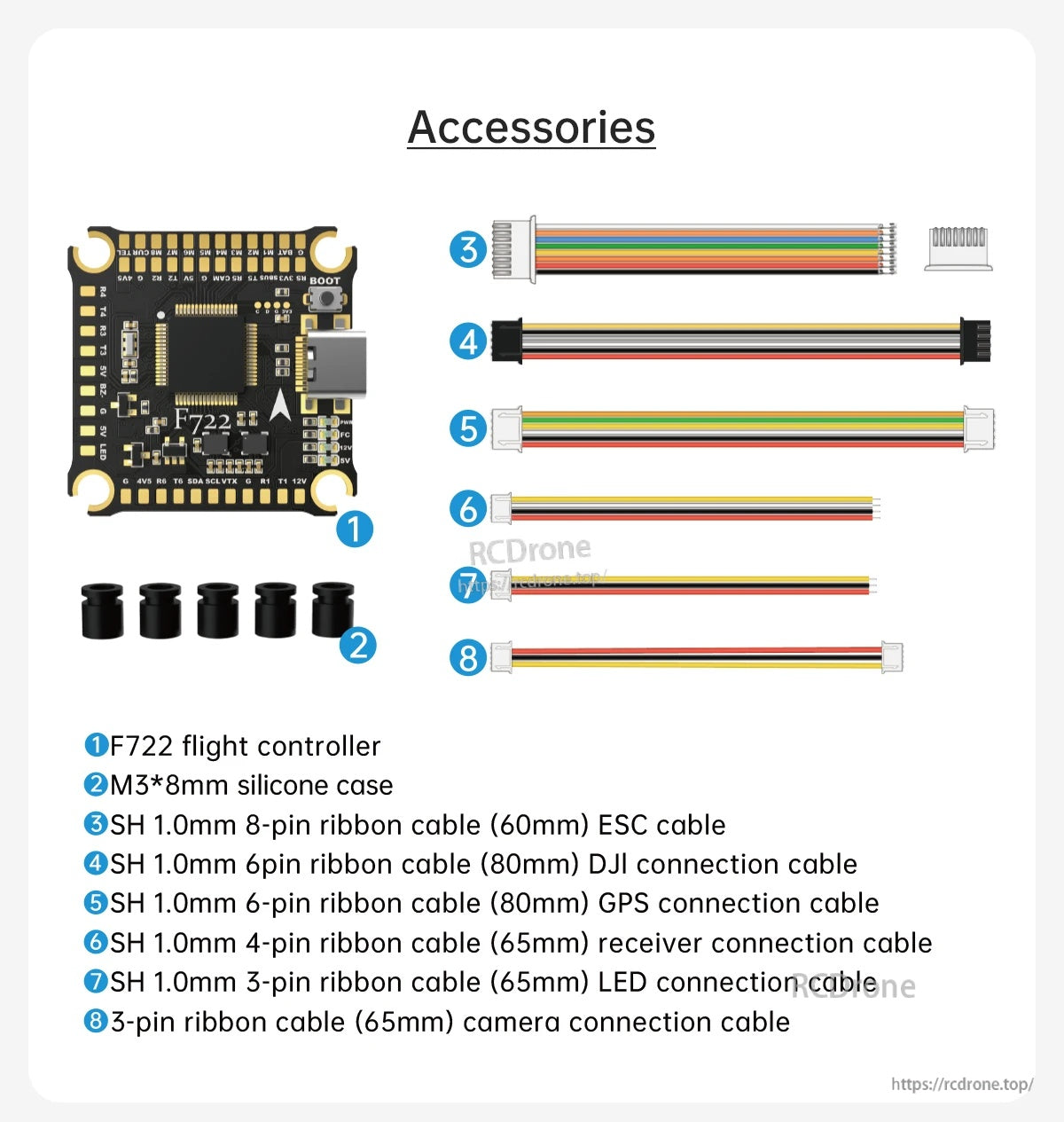

El kit del controlador de vuelo F722 incluye grommets de montaje de silicona más cables de cinta SH de 1.0mm para conexiones de ESC, DJI, GPS, receptor, LED y cámara.

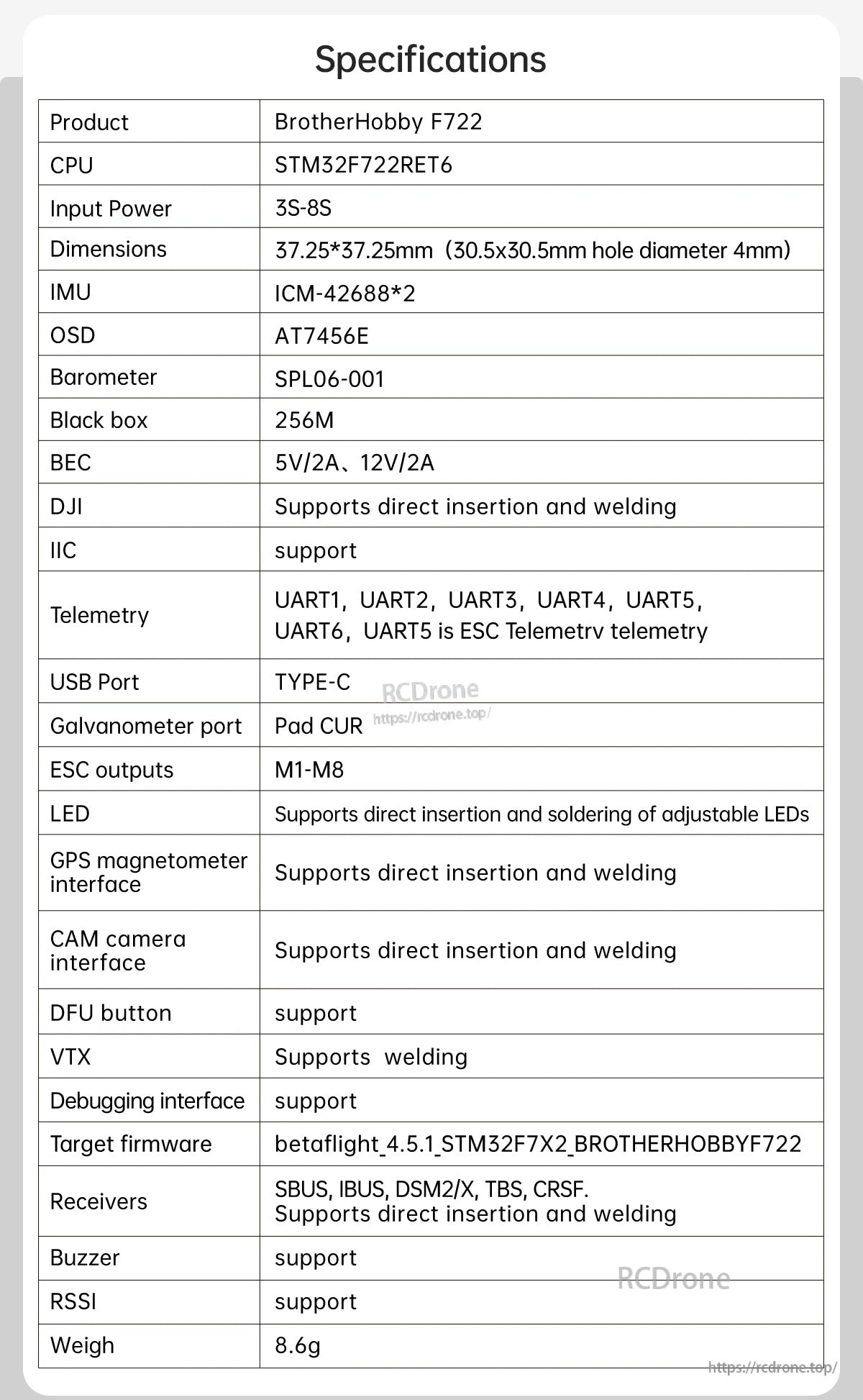

Las especificaciones del BrotherHobby F722 incluyen potencia de entrada de 3–8S, CPU STM32F722, USB tipo C, IMU dual ICM‑42688 y una blackbox de 256M.

El controlador de vuelo Returner F722 proporciona almohadillas claramente etiquetadas para conectar una cámara, receptor, GPS, sistema VTX/DJI y LED.

La conexión FC-to-ESC de 8 pines utiliza las entradas de acelerador M1–M4, además de líneas de telemetría, corriente, tierra y voltaje de batería (VCC) para un cableado limpio en la pila.
