Módulo BEC Flywoo 3.3V 1.5A (Control de interruptor) Entrada 5-26V BEC síncrono de alta eficiencia

Descripción

El Flywoo módulo BEC de 3.3V 1.5A es un módulo BEC de conmutación compacto (control por conmutación) diseñado para convertir un amplio rango de entrada de 5–26V a una salida regulada de 3.3V (hasta 1.5A). Soporta cableado de control para conmutación y es adecuado para construcciones que necesitan un riel estable de 3.3V de fuentes de energía de 2–6S.

Características clave

• BEC de conmutación (diseño sincrónico de alta eficiencia)
• Amplio rango de voltaje de entrada: 5–26V
• Salida regulada: 3.3V / 1.5A
• Soporte de cableado de control por conmutación (señal de control mostrada en el diagrama de cableado)
• Tamaño pequeño y ligero

Especificaciones

Notas de cableado / Control

• Las etiquetas del diagrama de cableado incluyen: 2-6S IN, LED, GND, Señal de control, y lado de salida VCC + GND a 3V-5V tira de LED/Equipo.
• Nota: Si la entrada BEC es una batería de 6S, se necesita agregar un capacitor de voltaje de 6S. Si la entrada BEC es FC o ESC, no se necesita capacitor.

Ejemplo de comando CLI mostrado

recurso LED_STRIP 1 NONE
recurso PINIO 1 A09
set pinio_box = 40,255,255,255
set pinio_config = 1,129,129,129
guardar

Qué incluye

• 1 x módulo BEC de 3.3V
• 1 x juego de cables de conexión

Aplicaciones

• Proporcionando 3 regulados.3V de potencia de fuentes de 5–26V (incluyendo el cableado de entrada de 2–6S mostrado)
• Cableado de potencia/control para tira LED u otro equipo (salida VCC/GND mostrada)

Para preguntas de compatibilidad o soporte de integración de construcción, contacta support@rcdrone.top or visita https://rcdrone.top/.

Detalles

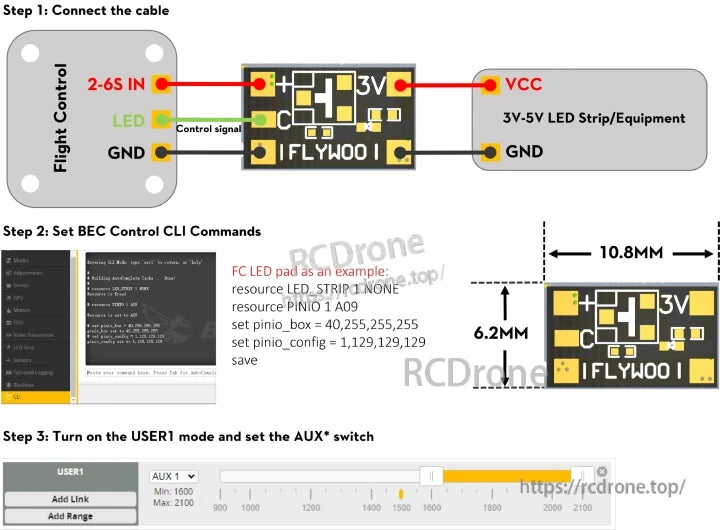

El cableado BEC de 3.3V de Flywoo conecta la entrada de 2–6S y una señal de control LED del controlador de vuelo a una salida VCC/GND de 3V para una tira LED o equipo similar.

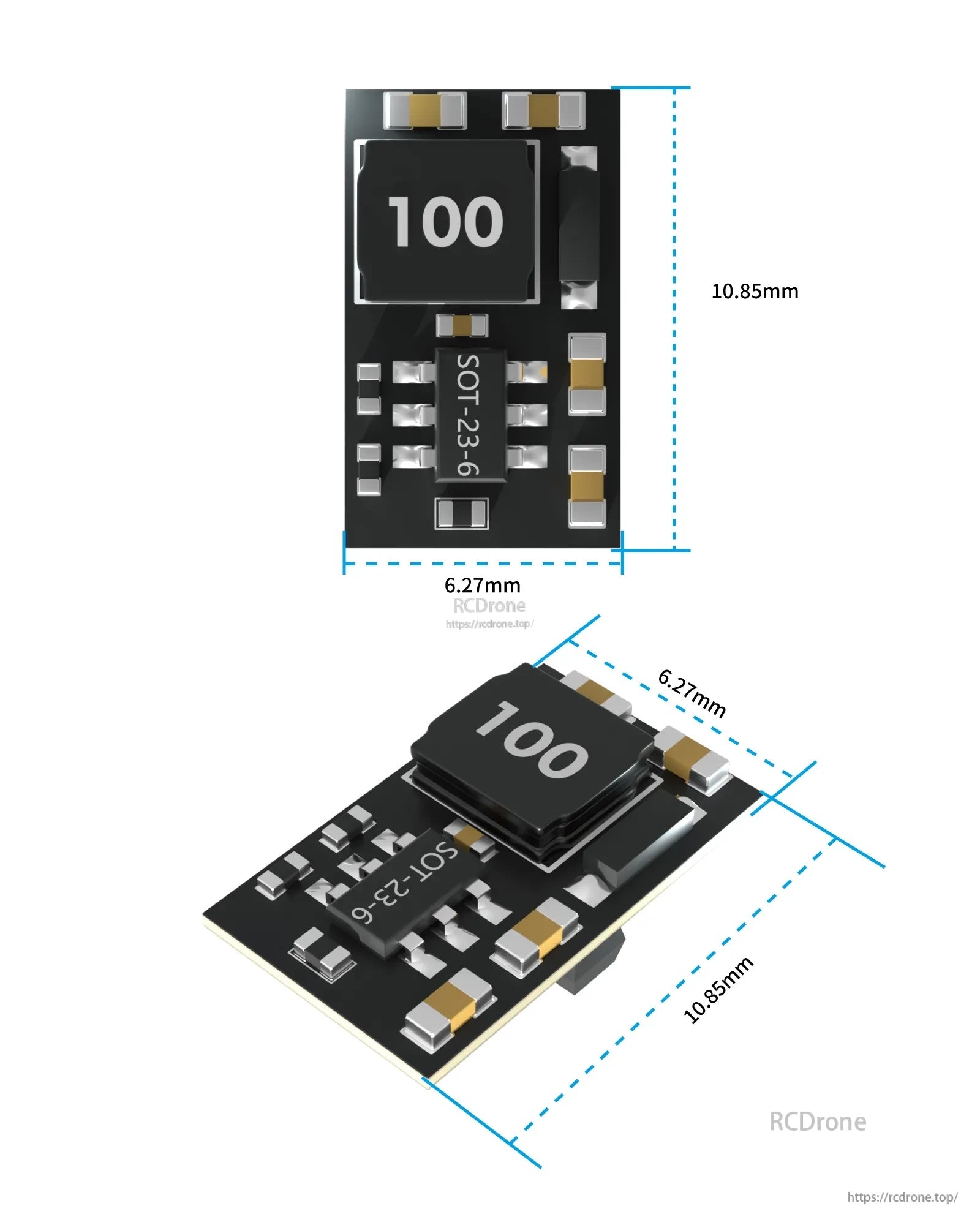

El BEC de 3.3V 1.5A de Flywoo utiliza un tamaño de placa compacto de 10.85 x 6.27 mm para construcciones ajustadas.
