Motor sin escobillas T-Motor MN705-S KV125 IP45 para UAV multirrotor VTOL y ala fija (2PCS/SET)

Descripción

El T-Motor Navigator MN705-S KV125 es un motor UAV sin escobillas para plataformas multirrotor, VTOL y de ala fija. Utiliza un diseño semi-cerrado con grado de protección IP45, dirigido a un funcionamiento confiable en entornos exteriores polvorientos y húmedos, manteniendo una ventilación eficiente.

Para ayuda con la compra o confirmación de pedido (incluida la cantidad establecida), contacte con el soporte en https://rcdrone.top/ o support@rcdrone.top.

Características clave

• Grado de protección: IP45 con posicionamiento a prueba de agua, resistente al polvo y anticorrosión.
• Diseño de refrigeración: el diseño de ventilador centrífugo de la tapa de campana enfría activamente el motor; los orificios de entrada en forma de rejilla y el diseño de aletas de la base del motor amplían el área de disipación de calor.
• Afirmación de disipación de calor: la disipación de calor funciona 15% mejor que los motores ordinarios.
• Resistencia a sobrecargas de alta temperatura (declarada): enrollado manual con hilos barnizados especiales de alta resistencia a la temperatura; se emplean imanes de alta resistencia a la temperatura para la resistencia al calor y sobrecarga del motor.
• Método de bloqueo: eje en forma de T asegurado con un anillo de retención y un tornillo para ayudar a prevenir la holgura del rotor a altas RPM y potencia (concepto de doble seguridad).
• Rodamientos de eje (declarados): eje de acero de 8 mm y grandes rodamientos para resistencia a impactos, estabilidad y duración.
• Diseño de imán (declarado): imanes curvados anti-alta temperatura; reclamación de mejora del rendimiento del motor: 5%+.
• Aspectos destacados del rendimiento (proporcionados): Empuje máximo 13.4 kg; MTBF aproximadamente 1000 horas.

Especificaciones

Notas de instalación de hélice (declarado)

Método de instalación de hélices integradas
• Para hélices por debajo de 22" (incl. 22"): Tornillo de montaje M3*12 mm*2; Cubierta de Dia 20*2.4 mm*1; Tornillo de instalación del adaptador de hélice M3*8 mm*4; adaptador de hélice*1. Nota: los accesorios anteriores requieren compra adicional.
• Para hélice arriba 24" (incl. 24"): Tornillo de montaje M3*14 mm*4; Cubierta de Dia 30*3 mm*1; Dia 10-4*Dia 3-Dia 20 mm. Nota: los accesorios anteriores requieren compra adicional.
• Método de instalación de hélice plegable
  • Para hélice abajo 22" (incl. 22"): Tornillo de montaje M3*12 mm*2; Tornillo de instalación del adaptador de hélice M3*8 mm*4; adaptador de hélice*1. Nota: los accesorios anteriores requieren compra adicional.
  • Para hélice arriba 26" (incl. 26"): Tornillo de montaje del motor M4*10 mm*4. Nota: los accesorios anteriores requieren compra adicional.

Datos de simulación mostrados

• Análisis simulados del flujo de aire del motor: Escala de temperatura (K) mostrada desde 462.36 hasta 293.00, con etiquetas: “Dibujo seccional 1: Línea de contorno”, “Dibujo seccional 2: Línea de contorno”, “Superficie de contorno 1”.

Aplicaciones

• Plataformas de fotografía aérea
• Drones de carga
• Plataformas atadas
• Mapeo e inspección
• UAVs multirrotor, VTOL y de ala fija

Qué incluye

• 1x motor T-MOTOR MN705 (opción KV mencionada; el título del listado especifica KV125)

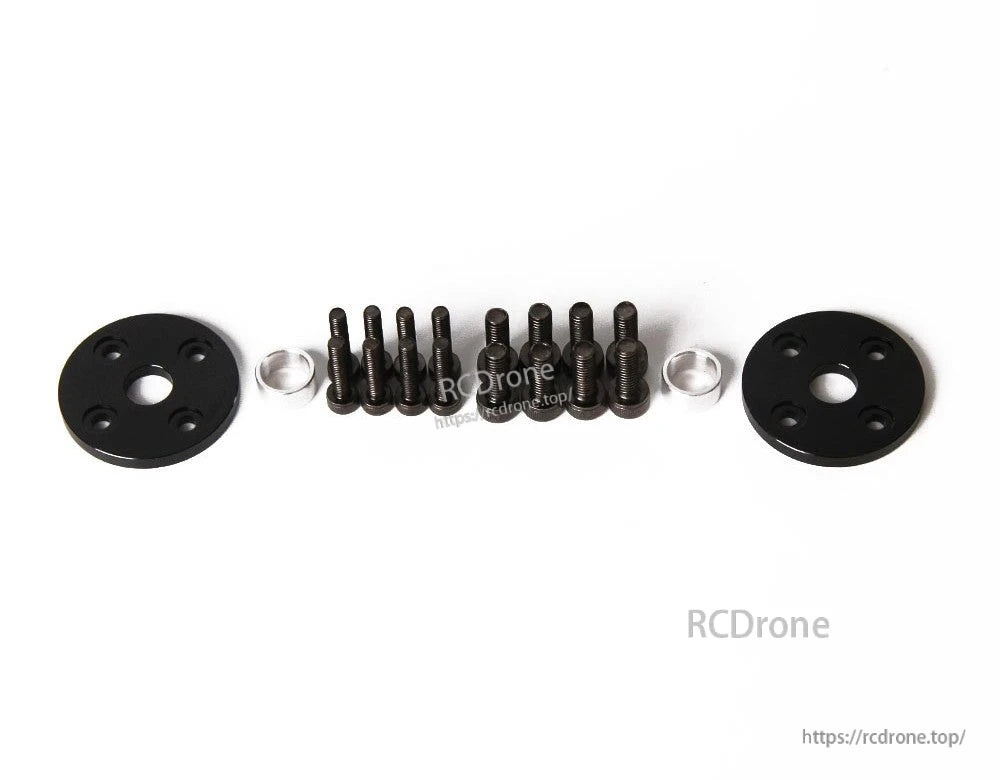

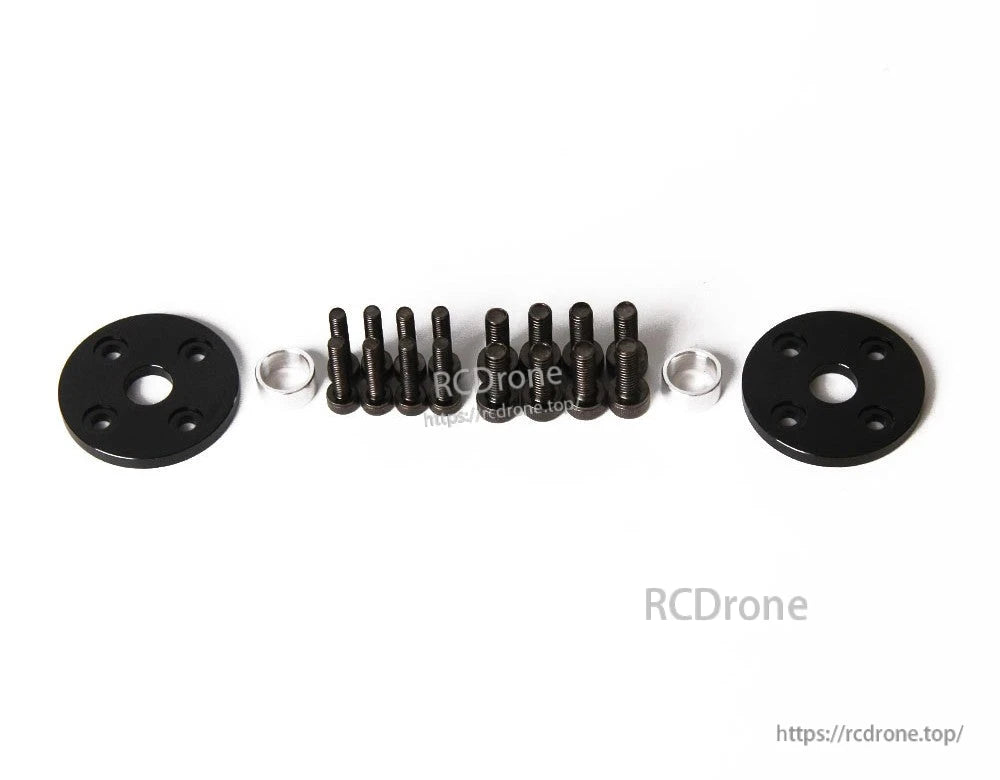

• 1x paquete de hardware

Nota sobre la cantidad: el título del producto indica “2PCS/SET”, mientras que el texto de la lista de empaque proporcionada especifica 1 motor + 1 paquete de hardware. Confirme la cantidad exacta de empaque con el servicio al cliente antes de realizar el pedido.

Guía de coincidencia

Prop T-MOTOR G26*8.5 / Prop G27*8.8 / Alpha 80A 12s

Detalles

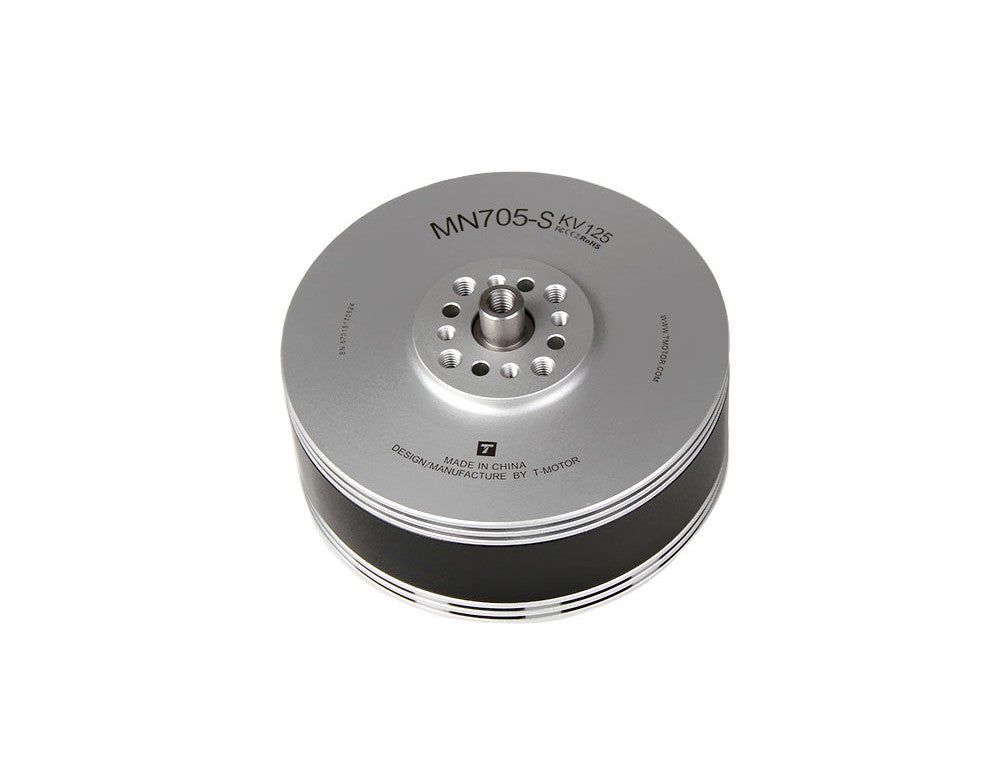

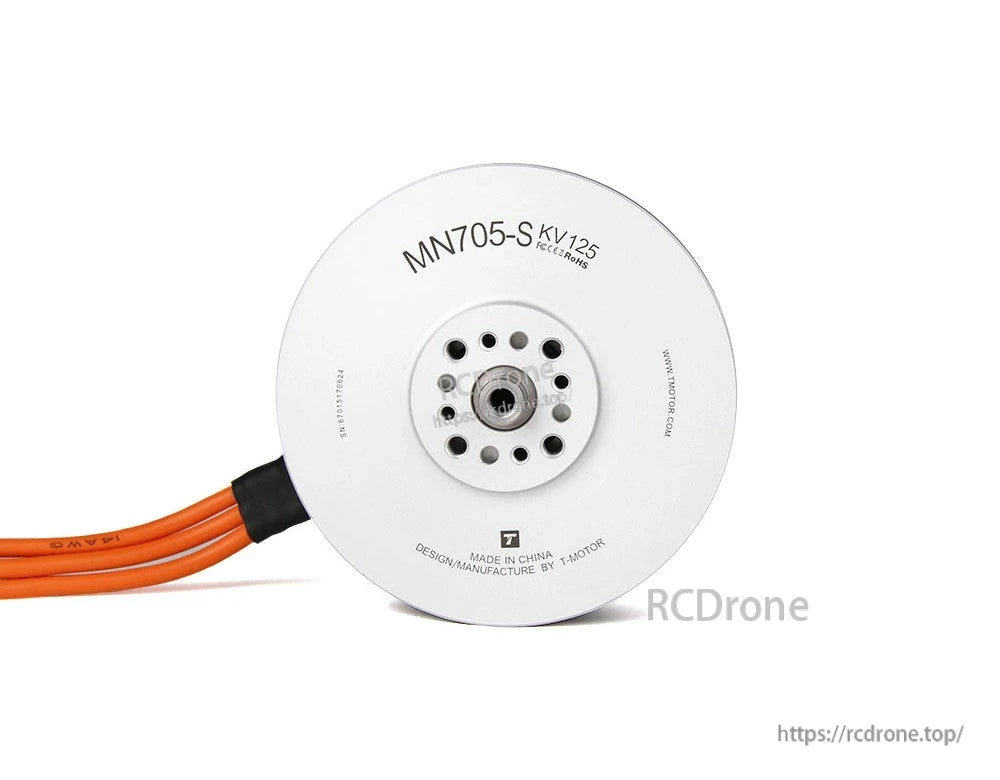

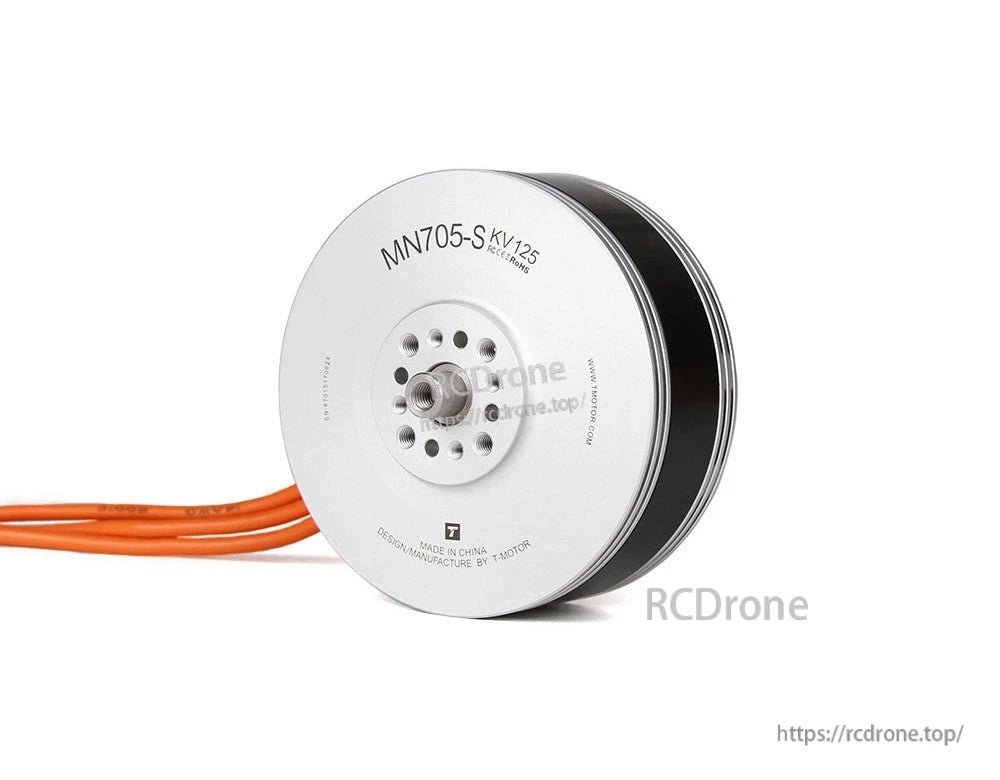

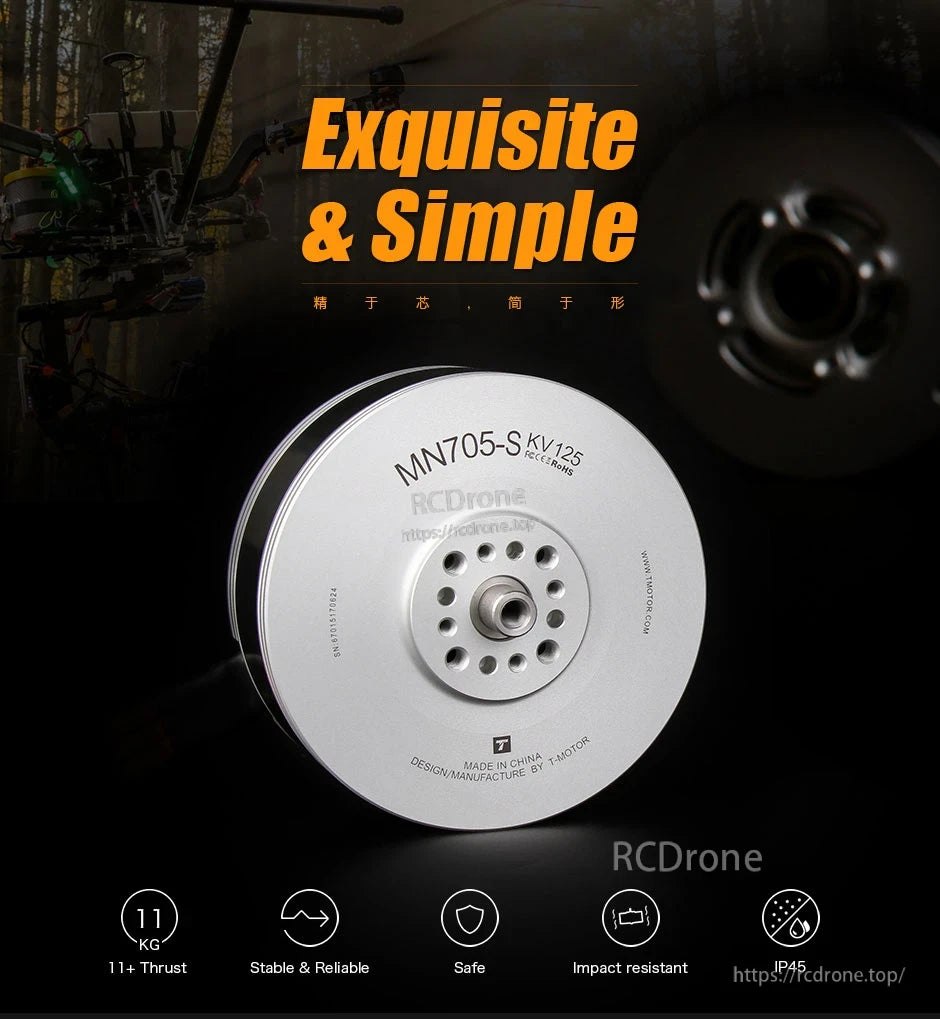

El T-Motor MN705-S KV125 presenta un cuerpo de motor limpio y compacto con marcado IP45 para una mayor protección ambiental.

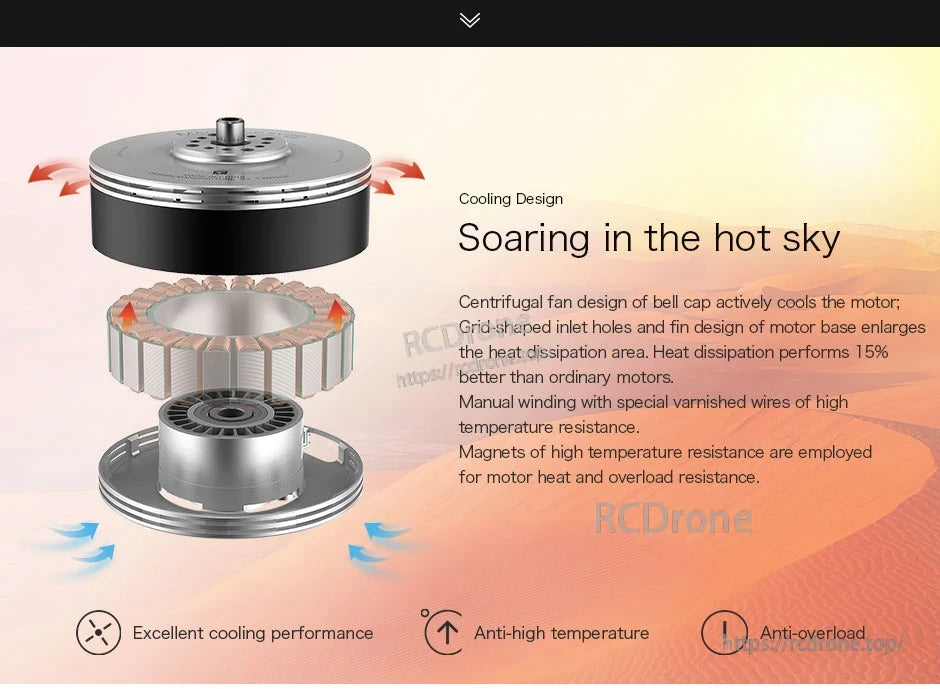

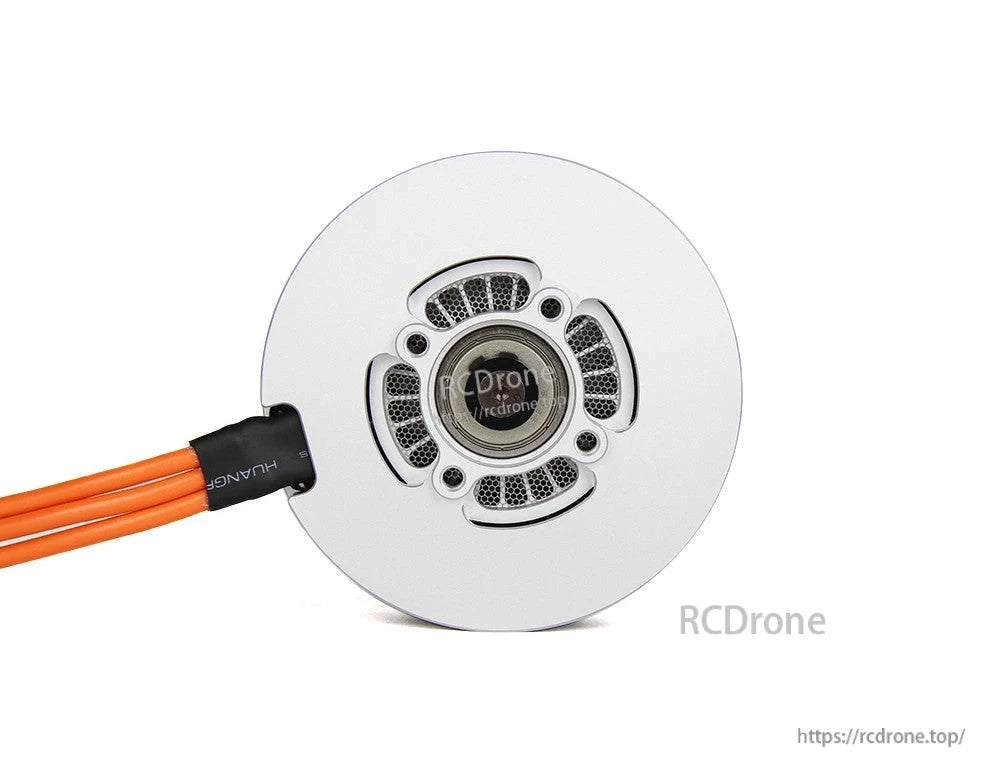

El ventilador de campana del motor, los orificios de entrada en forma de rejilla y la base aletas están diseñados para promover el flujo de aire y la disipación del calor.

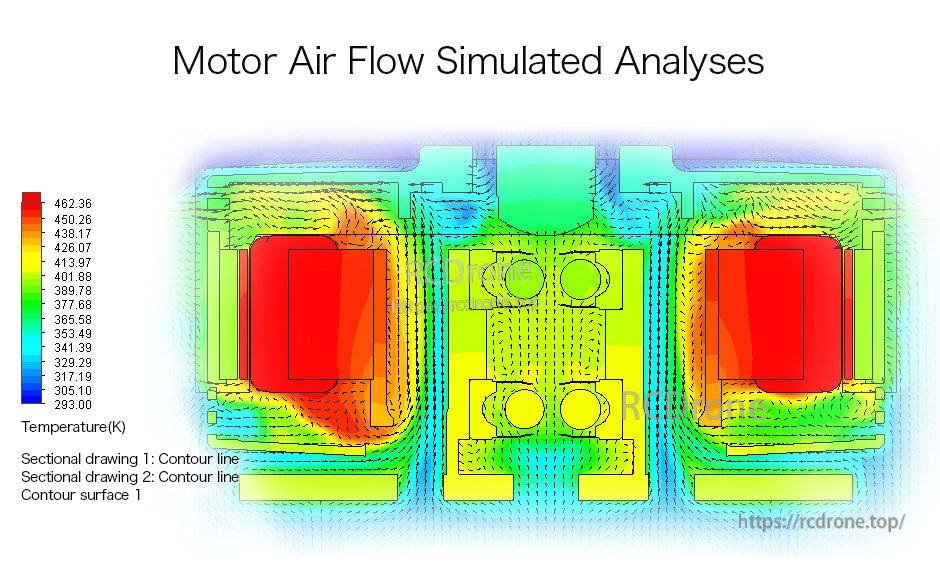

Los contornos simulados de flujo de aire y temperatura ayudan a visualizar cómo se mueve el calor y el aire a través de la carcasa del motor durante la operación.

El diseño del motor T-Motor MN705S tiene una clasificación IP45 y enfatiza la protección contra agua, resistencia al polvo y anti-corrosión para entornos más difíciles.

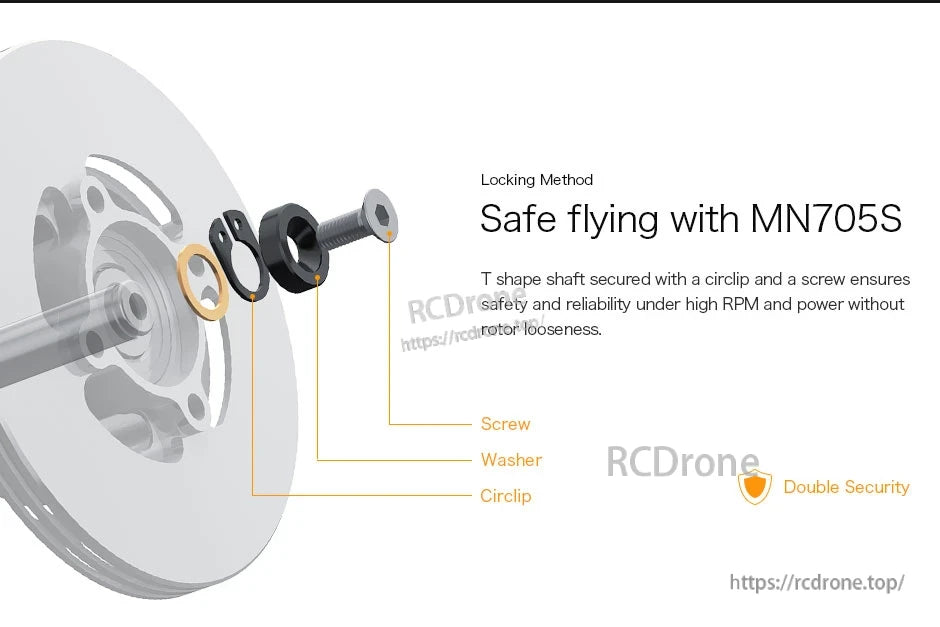

El MN705S utiliza un eje en forma de T asegurado con un clip de retención, arandela y tornillo para ayudar a prevenir el aflojamiento del rotor.

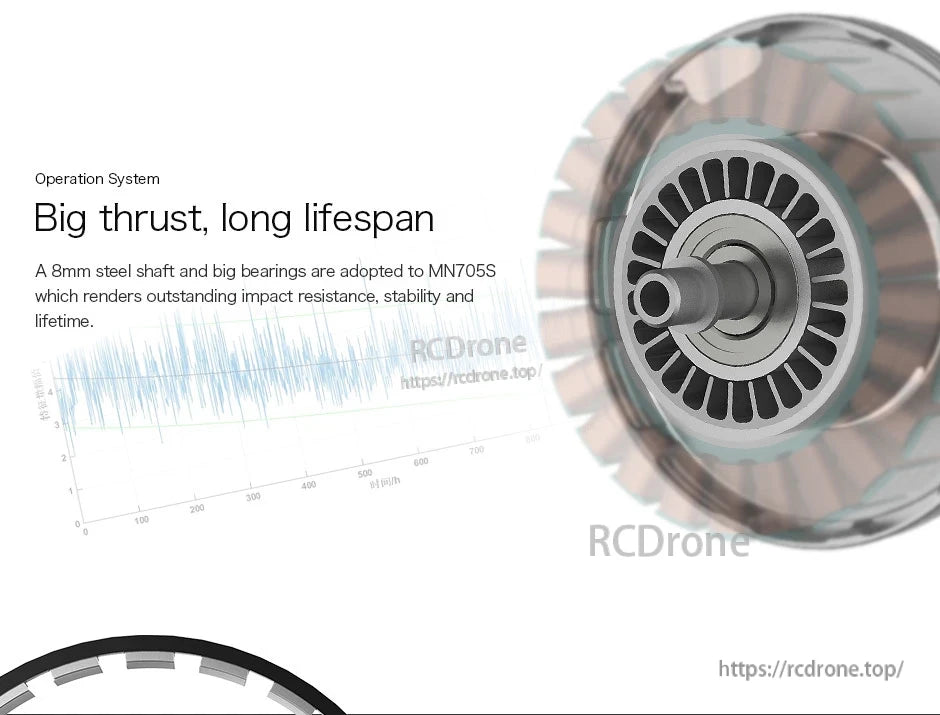

El MN705S utiliza un eje de acero de 8 mm y rodamientos grandes para una construcción robusta del motor y una larga vida útil.

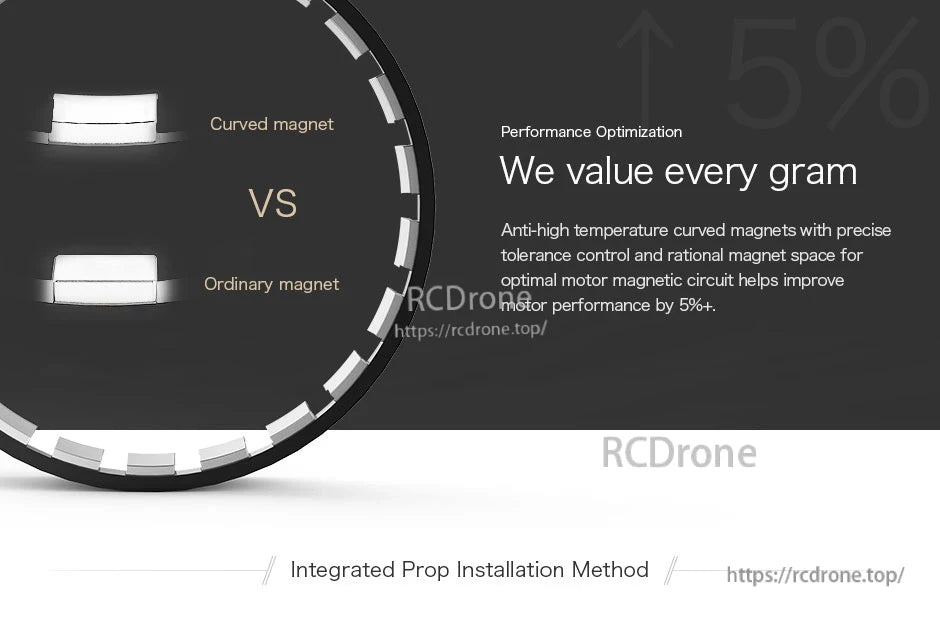

Se utilizan imanes curvados con espaciado controlado para optimizar el rendimiento mientras se tiene en cuenta el peso del motor.

Las opciones de hardware del adaptador de hélice incluyen diferentes longitudes de tornillos de montaje M3 y cubiertas para hélices de menos de 22 pulgadas o de 24 pulgadas y más.

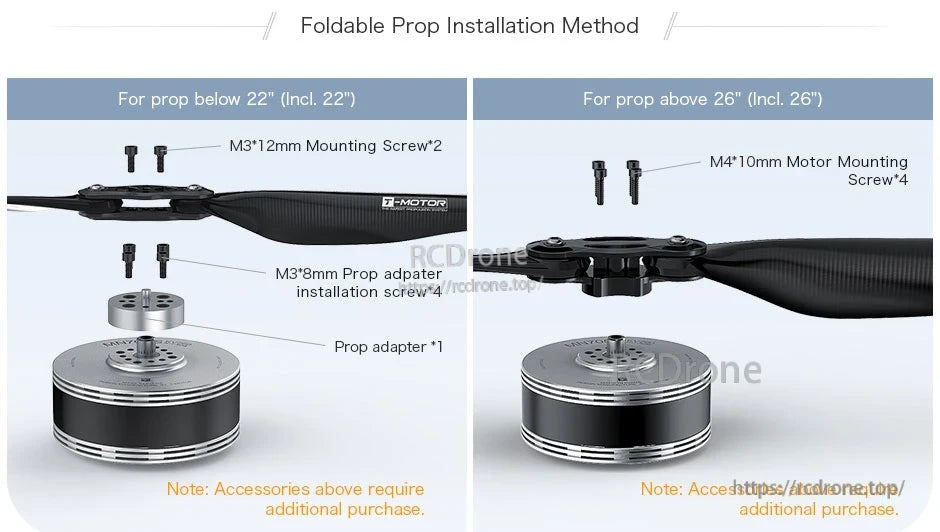

La guía de montaje de hélices plegables enumera los tornillos requeridos y la configuración del adaptador de hélice para hélices de menos de 22 pulgadas y más de 26 pulgadas.

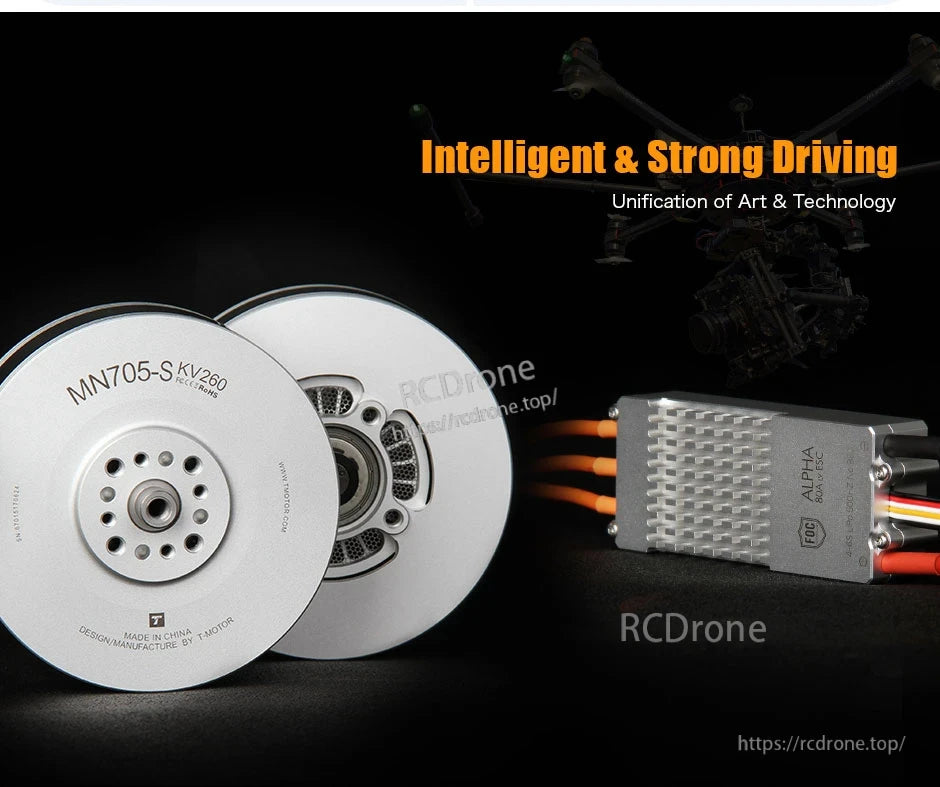

Los motores T-Motor MN705-S KV260 se emparejan con un ESC ALPHA 80A 12S para una configuración de potencia multirrotor limpia y de alta corriente.
