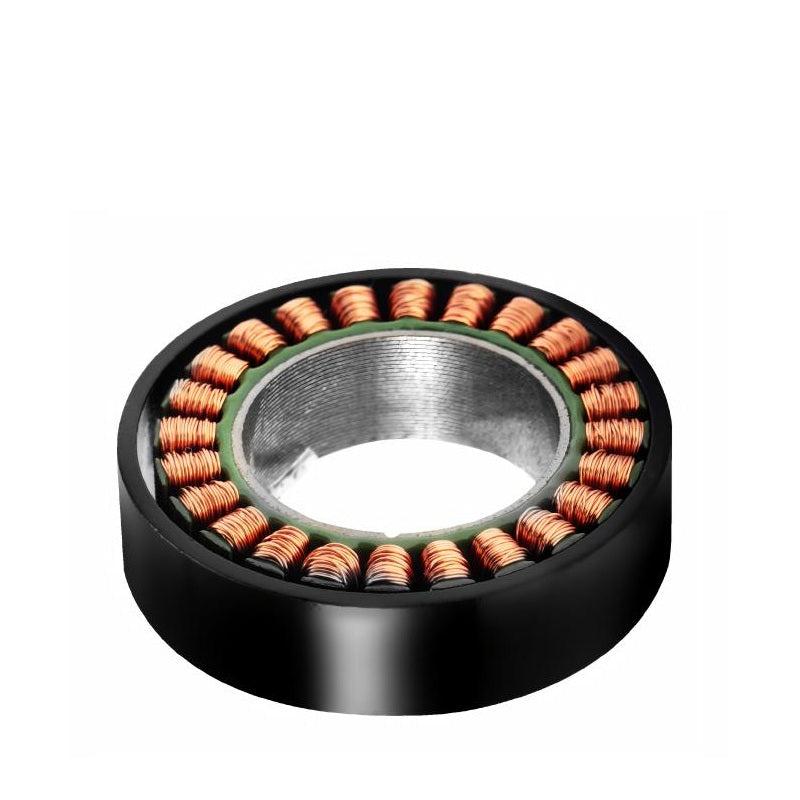

Motor sin marco SteadyWin WK3510 Outrunner 12V 965 rpm para robot, cámara de gimbal de 3 ejes, 0.11 N·m

Descripción

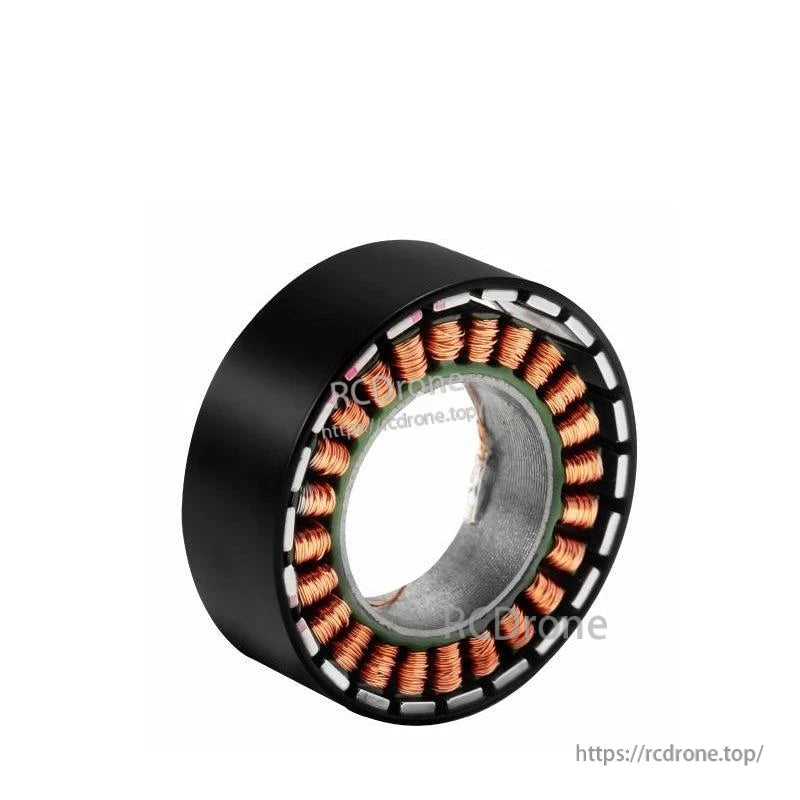

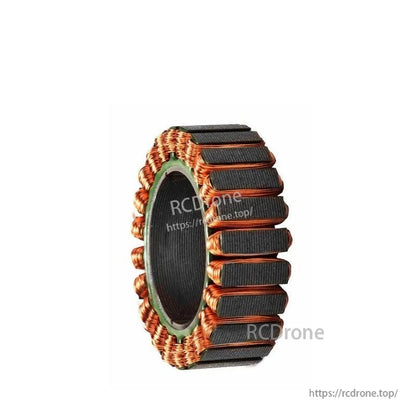

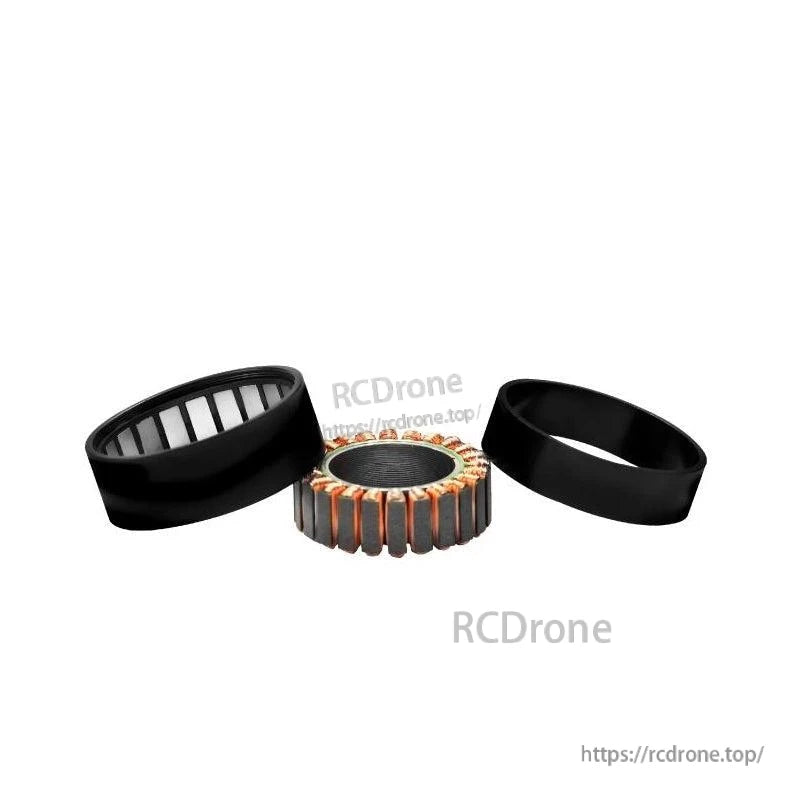

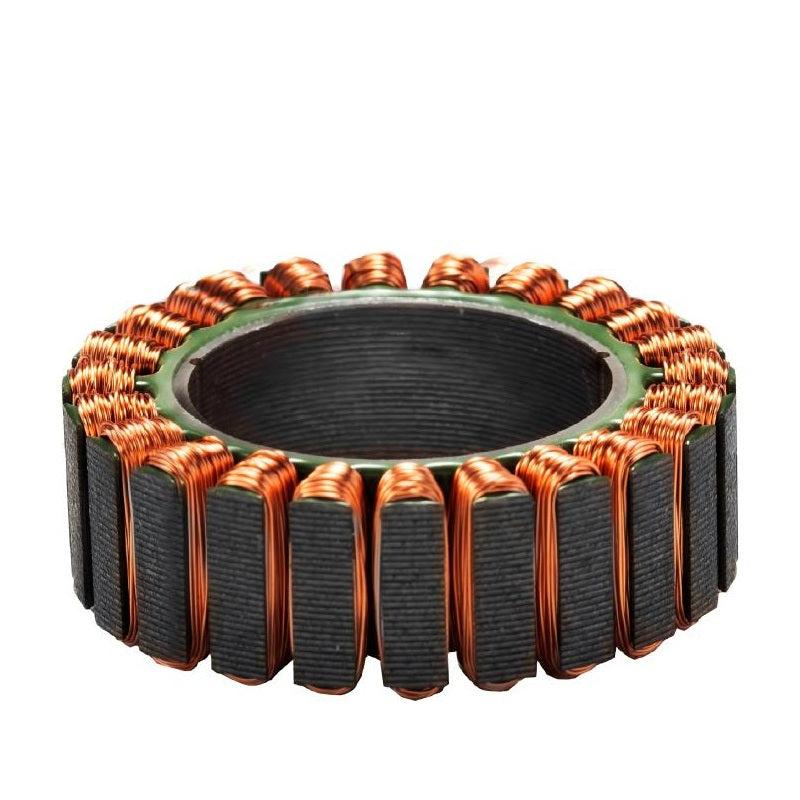

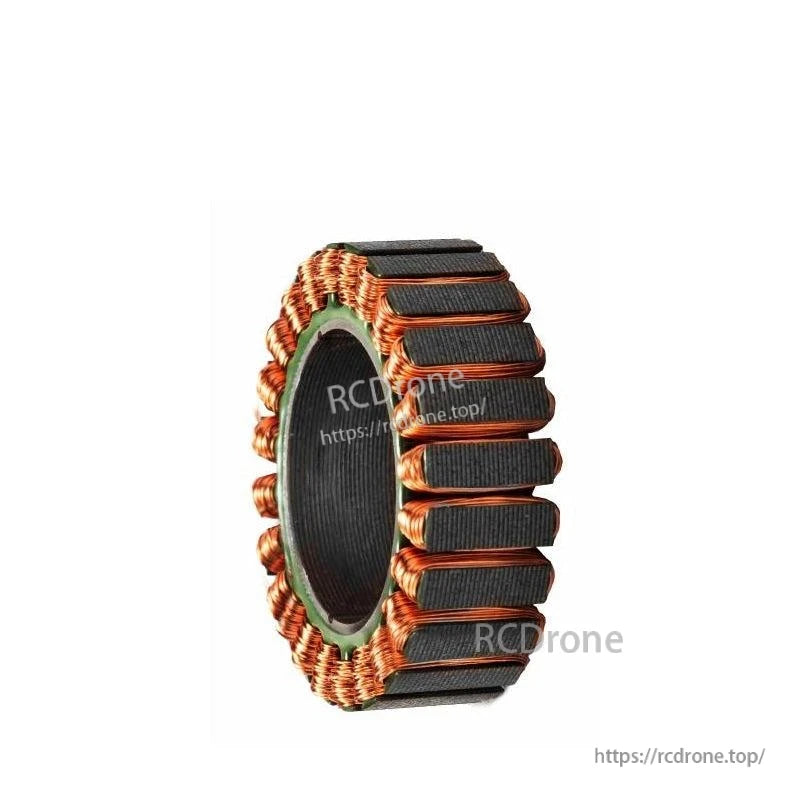

El SteadyWin WK3510 Motor Outrunner Sin Marco de 28 mm, 12V es un motor sin escobillas de corriente continua diseñado para la integración directa en sistemas de movimiento compactos, como plataformas de cámara con gimbal de 3 ejes y aplicaciones de motores robóticos de precisión. Su diseño de estator sin marco con un diámetro interior de 22 mm permite una integración mecánica ajustada alrededor de las cargas útiles, mientras proporciona un par de salida suave y preciso para un control de movimiento avanzado.

Están disponibles dos variantes, WK3510 y WK3510CH, ambas operando a un nominal de 12V. Comparten el mismo número de vueltas de bobinado, constantes eléctricas y rango de temperatura de trabajo, mientras ofrecen diferentes inercia del rotor, par, tamaño y peso para satisfacer diversas necesidades de integración.

Características Clave

• Diseño de motor sin marco de 12V – Construcción compacta y sin marco para una integración perfecta en gimbals, brazos robóticos y ensamblajes de transmisión personalizados.
• Alta velocidad máxima – Hasta 965 rpm para un posicionamiento rápido y receptivo y control de movimiento dinámico.
• Par nominal alrededor de 0.1 N·m – WK3510 proporciona 0.11 N·m de par nominal (0.16 N·m de estancamiento) para un control de carga preciso y confiable; la variante WK3510CH proporciona 0.06 N·m de par nominal.
• Alta densidad de potencia con baja inercia – Inercia del rotor de 33 g·cm^2 (WK3510CH) a 76 g·cm^2 (WK3510) para una aceleración y desaceleración ágiles en sistemas exigentes.

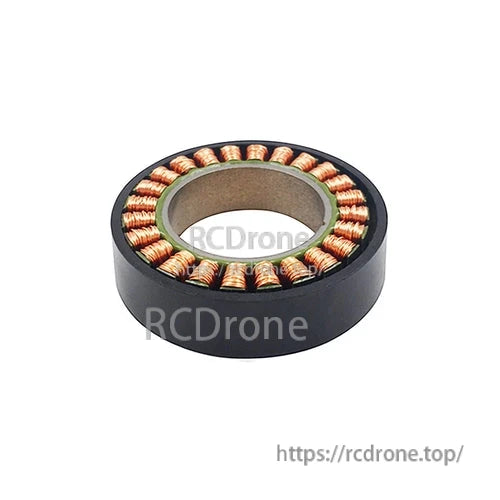

• Rendimiento térmico estable – Temperatura de trabajo nominal de -20 a 80 °C con una temperatura máxima de desmagnetización de 120 °C para una confiabilidad a largo plazo.
• Características eléctricas optimizadas – Constante de velocidad de 80 rpm/V, hasta 0.2 N·m/A de constante de par, y 11 pares de polos para un funcionamiento suave y de bajo rizado.

Para soporte de diseño, orientación de integración o consultas sobre motores de robot en grandes cantidades, comuníquese con el servicio al cliente a través de https://rcdrone.top/ o envíe un correo electrónico a support@rcdrone.top.

Especificaciones

La tabla a continuación enumera los parámetros clave para las variantes de motor sin marco WK3510 y WK3510CH.

Aplicaciones

• Sistemas de cámaras con gimbal de 3 ejes que requieren integración compacta y sin marco
• Robots humanoides y articulaciones robóticas
• Brazos robóticos y manipuladores colaborativos
• Exoesqueletos y mecanismos robóticos portátiles
• Robots cuadrúpedos y plataformas con patas
• Vehículos AGV y robótica móvil
• Robots ARU y otros equipos de automatización de precisión
• Electrónica de consumo de alta gama e instrumentación que requieren movimiento suave y de bajo ruido

Manuales

• Dibujo de instalación WK3510 (PDF)
• Dibujo de instalación WK3510CH (PDF)
• Modelo 3D del motor SteadyWin WK3510 (STEP)
• Modelo 3D del motor SteadyWin WK3510CH (STEP)
