ESPECIFICACIONES del Fénix Nocturno del TCMMRC
Advertencia: Prevenga errores del control remoto y evite lesiones
Resolución de captura de vídeo: Otro
Tipo: HELICÓPTERO
Estado de montaje: Listo para funcionar
Distancia remota: como se muestra
Control remoto: Sí
Edad recomendada: 12+años
Fuente de alimentación: Eléctrica
Tipo de enchufes: como se muestra
El paquete incluye: Caja original
Origen: China continental
Nivel de habilidad del operador: Experto
Nivel de habilidad del operador: Principiante
Nivel de habilidad del operador: Intermedio
Motor: Motor sin escobillas
Número de modelo: night phoenix 225
Material: Fibra de carbono
Uso interior/exterior: Interior-exterior
Tiempo de vuelo: Configuración de la batería
Características: Controlado por aplicación
Dimensiones: Cinco pulgadas
Modo de controlador: MODO2
Batería del controlador: Sin configuración
Canales de control: 4 canales
Voltaje de carga: 5V
Tiempo de carga: No hay batería configurada
Certificación: 3C
Tipo de montaje de cámara: Otro
Nombre de marca: TCMMRC
Código de barras: No
Fotografía aérea: No
Nota: (El drone fpv freestyle tiene dos versiones: ① sin GoPro, batería, receptor ; ② Receptor incluido, SIN batería y GoPro)
Paquete incluido:
(todo La máquina no incluye: cámaras deportivas, baterías, receptores)
(Pakket niet Runcam 3 S, de Runcam 3 S op de foto alleen voor referentie.)
Aquí está la foto de Runcam 3 S, En la foto, abre la Runcam 3 S
La información de configuración del producto se muestra en la parte inferior
Kit de bastidor
Distancia entre ejes: 225 mm
Grosor del brazo: 5 mm
Grosor de la placa X: 2 mm
Grosor de la placa base: 2 mm
Grosor de la placa superior: 2 mm

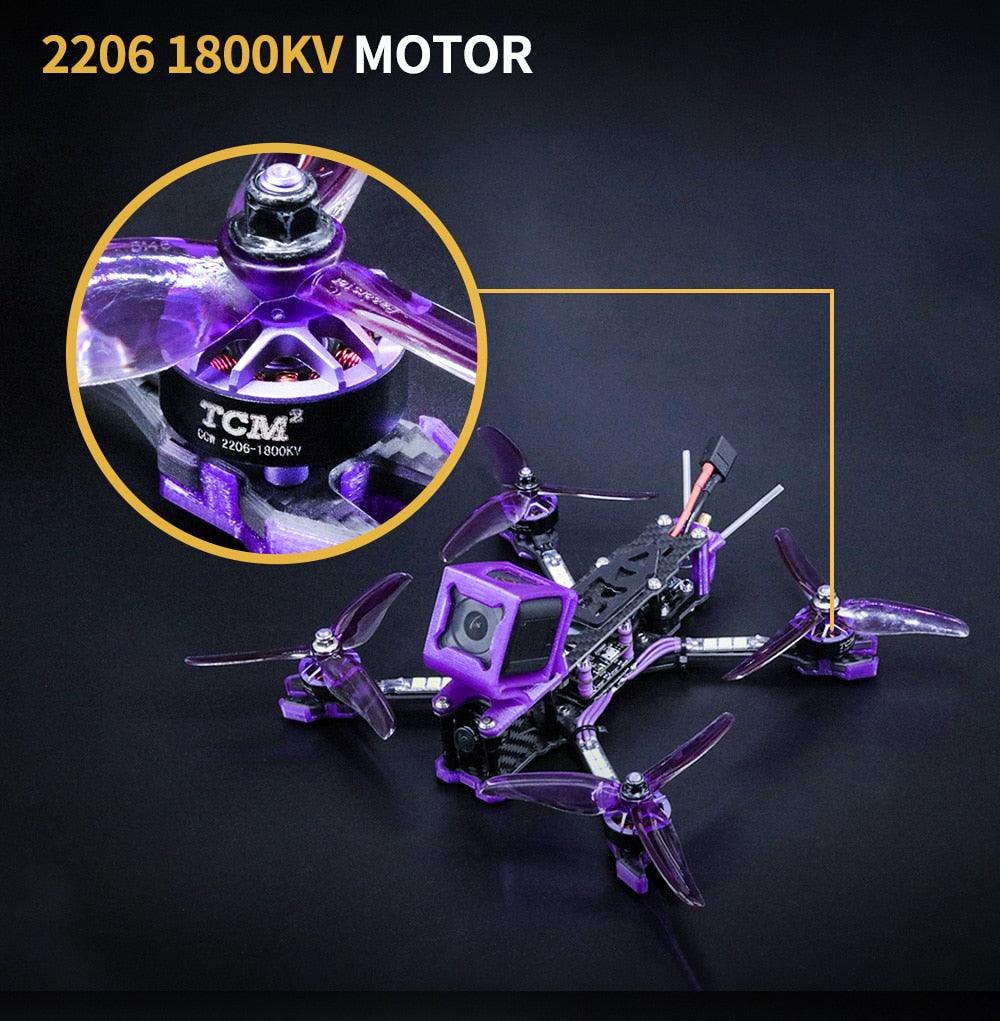

2206 1800 kV motor sin escobillas (morado)
Kv del motor: 1800 rpm/v
Corriente sin carga (IO/10 V): 0,72 A
Sección de batería de litio de soporte: 3-6S
Peso: 31,8 gramos
Corriente continua máxima: 25A
Potencia continua máxima: 600W
Empuje máximo: 1116g (6s / 5 ")
Configuración: 12N / 14P
Resistencia del motor (Rm): 0,109 Ω
Diámetro del estator : 22 mm
Espesor del estator: 6 mm
Diámetro del motor: 27,7 mm
Longitud del motor: 19,2 mm
Longitud total del eje: 34,2 mm
Espesor del eje: M5
Espaciamiento entre orificios de montaje: 16 mm
Tornillo de montaje: M3
Hélice recomendada: 5-7 pulgadas
32 bits 100A 3-8S Dshot1200 4IN1 ESC
MCU: 32 bits STM32F051K6U6
Con.Corriente: 100 A
Corriente máxima:110 A
Voltaje de entrada: 3--8S
Sensor de corriente: compatible
Compatible con DShot300-1200/MulitShot/Oneshot/PWM
Firmware: BLHeli_32
Instalación espaciado entre orificios: 30,5*30,5 mm
Tamaño externo máximo: 42*43,5*11,5 mm
Control de vuelo Bluetooth F405
Control principal STM32F405
MPU: MPU6000 (a través de SPI)
Entrada Voltaje: admite entrada Lipo 2-6S
Módulo Bluetooth integrado, admite configuración de aplicaciones a través de un teléfono inteligente
Firmware: MATEKF405
Barómetro alemán Bosch BMP280 de alta precisión a bordo
Control de vuelo integrado en chip OSD, admite modo DMA (use F4 MCU para controlar OSD), puede usar el software BetaFlight
Parámetros de ajuste
5v/2A integrados; Salida BEC de 10 V/2 A
Reserva MicroSD BlackBox
Reserva 5 puertos serie e interfaces I2C para acceso GPS (Bluetooth toma TX5.RX5)
Admite múltiples tipos de receptores (tales como: SBUS, SUMH, SUMD, SPEKTRUM1024 / 2048, XBUS, PPM, etc.
Tipo de receptor)
Con puerto de salida de señal de programación LED, admite tira de LED programable, puede ajustar el color de la tira y el modo de parpadeo a través del control de vuelo
Con puerto de monitoreo de voltaje ( BAT) y puerto de monitoreo de corriente (CRT) para monitorear el voltaje y la corriente de la batería (requiere energía adicional
Flujómetro)
Con puerto de salida de zumbador, admite zumbador de alarma externo para advertencia audible o notificación del estado de vuelo de la aeronave
10V BEC a bordo, que proporciona una visualización de imágenes más limpia
Todas las interfaces tienen opciones de enchufe y almohadilla, que son adecuadas para diferentes personas al mismo tiempo
Compatible con firmware de carreras betaflight/inav
Tamaño: 37x37 mm
Orificio de montaje: 30,5x30,5 mm
Peso: 5,9 g
Cámara FOXEER Arrow MICRO PRO
Sensor de imagen: 1/3 "Sony Super Had II CCD + NextChip 2040 DSP
Píxeles: PAL: 976 ( H) x 494 (V); NTSC: 768 (H) × 494 (V)
Sistema de TV: PAL
Resolución: 600TVL (color) 650TVL (blanco y negro)
Sincronización: interna
Iluminación mínima: 0,01 lux
WDR: compatible
Placa de programación OSD: compatible
Reparación de punto blanco: compatible
DNR: 2D DNR
Título de cámara: compatible
Ajuste de imagen: compatible
OSD: editar nombre, potencia, tiempo de vuelo
Potencia de entrada: 5-40V
Temperatura de almacenamiento: -40 C ~ 60 C
Temperatura de trabajo: -10C ~ 50C
Consumo de energía: 70ma
Alarma de bajo voltaje: soporte
Modos preestablecidos: def, vívido, soleado, nublado, led tr, usr1
Tamaño: 18,5 * 19 mm (sin soporte)
Peso: 5,3 g (sin soporte)
XF5805/5,8G 40 canales (25/100/200 mw/300 mw)
Transmisión de imágenes de potencia ajustable
Admite TBS SmartAudio
Potencia de transmisión: 25/100 / 200 mw / 300 mw ajustable
Frecuencia: 40 canales
Formato de video: completo NTSC / PAL
Voltaje de entrada: 7V ~ 26V
Consumo de energía: + 12V / 600MW, 260ma @
Tamaño: 25 × 20 × 4 mm
Peso: ≤3,2 g (excepto antena)
Con mini antena de tubo de cobre (interfaz ipex)
Recordatorio: la antena debe instalarse antes del encendido para evitar la posibilidad de quemar el cabezal de alta frecuencia
Hélice DALPROP T5046C
Especificación: 5046 * 3
Marca: DALPROP
Nombre del producto: Hélice 5046
Material: PC Bayer importada de Alemania
Cantidad: 4 pares (8 piezas)
Color: transparente
Peso: 5.1 g/pieza
Grosor central: 7 mm
Diámetro de la espiral: 127 mm
Revisión del Fénix Nocturno de TCMMRC
Introducción:
El TCMMRC Night Phoenix es un drone FPV de largo alcance de 5 pulgadas Kit de drones de carreras que ofrece una combinación de características avanzadas y rendimiento confiable. Con su estructura duradera, su potente motor sin escobillas, su cámara de alta definición y su transmisión de imagen ajustable, este dron tiene como objetivo brindar una experiencia de carrera inmersiva y emocionante. En esta evaluación, exploraremos la composición, los parámetros, las funciones, las ventajas, la selección de FPV, las instrucciones de funcionamiento y las preguntas frecuentes relacionadas con el TCMMRC Night Phoenix.
Parámetros, funciones y ventajas:
El TCMMRC Night Phoenix ofrece los siguientes parámetros, funciones y ventajas:
1. Distancia entre ejes de 225 mm: proporciona estabilidad y maniobrabilidad durante el vuelo, adecuado para carreras y aplicaciones de largo alcance.
2. Motor sin escobillas 2206 de 1800 kV: motor potente y eficiente con un empuje de hasta 1116 g, compatible con baterías de litio 3-6S y tamaños de hélice recomendados de 5-7 pulgadas.
3. 32-bit 100A 3-8S Dshot1200 4IN1 ESC: controlador de velocidad electrónico de alto rendimiento con sensor de corriente y soporte para varios protocolos, lo que garantiza un control del motor suave y receptivo.
4. Control de vuelo Bluetooth F405: controlador de vuelo avanzado con barómetro incorporado, chip OSD y múltiples opciones de conectividad, lo que permite un control y personalización precisos.
5. Cámara FOXEER Arrow MICRO PRO: Cámara de alta calidad con excelente resolución, soporte WDR y OSD configurable, que proporciona secuencias de video claras y vibrantes.
6. Transmisor de video XF5805 / 5.8G 40CH: La transmisión de potencia ajustable y el soporte TBS SmartAudio permiten una transmisión de video confiable y clara durante vuelos FPV.
7. Hélice DALPROP T504
6C: Hélices duraderas y eficientes fabricadas con PC alemán Bayer de alta calidad, que ofrecen un rendimiento equilibrado y características de vuelo mejoradas.
Las ventajas del TCMMRC Night Phoenix incluyen su estructura robusta , potente motor, sistema avanzado de control de vuelo, cámara de alta definición, transmisión de video confiable y hélices bien diseñadas. Estas características contribuyen a mejorar la estabilidad, la velocidad, la maniobrabilidad y el rendimiento general.
Cómo elegir FPV:
Al elegir el equipo FPV (vista en primera persona) para su dron, considere los siguientes factores:
1. Cámara: busque una cámara con un sensor de imagen de alta resolución, baja latencia y buen rendimiento en condiciones de poca luz. La cámara FOXEER Arrow MICRO PRO incluida en el kit TCMMRC Night Phoenix cumple con estos criterios y ofrece excelente calidad de imagen y rendimiento.
2. Transmisor de video: opte por un transmisor de video que admita una cantidad suficiente de canales y tenga una salida de potencia ajustable. El transmisor XF5805/5.8G 40CH de este kit ofrece opciones de potencia de 25/100/200mw/300mw y 40 canales, lo que brinda flexibilidad en diferentes entornos de carreras.
3. Antena: asegúrese de que el sistema FPV incluya una antena de alta calidad para una transmisión de señal confiable. La miniantena de tubo de cobre incluida con una interfaz ipex en el kit TCMMRC Night Phoenix está diseñada para un rendimiento óptimo.
4. Compatibilidad: Comprueba la compatibilidad del equipo FPV con el controlador de vuelo y receptor de tu drone.El kit TCMMRC Night Phoenix garantiza la compatibilidad entre sus componentes, lo que permite una integración y operación perfectas.
Instrucciones de operación:
Para operar el dron TCMMRC Night Phoenix, siga estas instrucciones generales:
1. Ensamble el dron de acuerdo con las instrucciones proporcionadas, asegurándose de que todos los componentes estén sujetos y conectados de forma segura.
2. Instale y configure el software de control de vuelo (como BetaFlight) en su computadora o teléfono inteligente.
3. Calibre el sistema de control de vuelo, incluidos el acelerómetro y el giroscopio, para garantizar una estabilización y un control precisos.
4. Conecte y configure el sistema FPV, incluida la cámara, el transmisor de video y la antena. Ajuste las configuraciones como la potencia de transmisión de video y los canales de frecuencia según sus requisitos.
5. Instale y equilibre las hélices de los motores, asegurándose de que giren libremente y sin obstrucciones.
6. Encienda el dron, el transmisor y el sistema FPV, asegurando que las conexiones y la recepción de la señal sean adecuadas.
7. Realice comprobaciones previas al vuelo, incluida la verificación de los niveles de la batería, la funcionalidad del motor y la respuesta del control.
8. Arme los motores y despegue, aumentando gradualmente el acelerador para lograr un vuelo estable.
9. Practique volar en ambientes abiertos y controlados, siguiendo las regulaciones locales y las pautas de seguridad.
10. Después de cada vuelo, inspeccione el dron en busca de daños o desgaste y realice el mantenimiento necesario.
Preguntas frecuentes (Preguntas frecuentes):
P1: ¿Cuál es la batería recomendada para el TCMMRC Night Phoenix?
R1: El TCMMRC Night Phoenix admite baterías de litio 3-6S, lo que brinda flexibilidad en la selección de baterías según el rendimiento y la duración del vuelo deseado.
P2: ¿Puedo usar diferentes tamaños de hélice con el TCMMRC Night Phoenix?
R2: Sí, el tamaño de hélice recomendado para el TCMMRC Night Phoenix es de 5 a 7 pulgadas, lo que le permite experimentar con diferentes opciones de hélice para optimizar las características de vuelo.
P3: ¿Cómo puedo ajustar la potencia de salida del video? transmisor?
A3: El transmisor de video XF5805 / 5.8G 40CH incluido en el kit permite una salida de potencia ajustable. Puede utilizar las instrucciones proporcionadas o consultar el manual del transmisor para configurar los ajustes de energía.
P4: ¿Puedo personalizar el OSD (visualización en pantalla) con el sistema de control de vuelo?
R4: Sí, El sistema de control de vuelo del TCMMRC Night Phoenix admite la personalización de OSD a través del software BetaFlight. Puede editar parámetros como el nombre,
potencia, tiempo de vuelo y más.
P5: ¿El TCMMRC Night Phoenix es adecuado para vuelos de largo alcance?
R5: Sí, El TCMMRC Night Phoenix está diseñado para vuelos de largo alcance con su marco de 5 pulgadas, su potente motor y sus componentes confiables. Sin embargo, es importante cumplir con las regulaciones locales y garantizar la recepción de señal y la capacidad de la batería adecuadas para operaciones seguras de largo alcance.
Vale la pena señalar que estas instrucciones y preguntas frecuentes brindan una descripción general del funcionamiento del dron TCMMRC Night Phoenix. Consulte siempre el manual de usuario específico y las pautas proporcionadas por el fabricante para obtener instrucciones detalladas y precauciones de seguridad.
