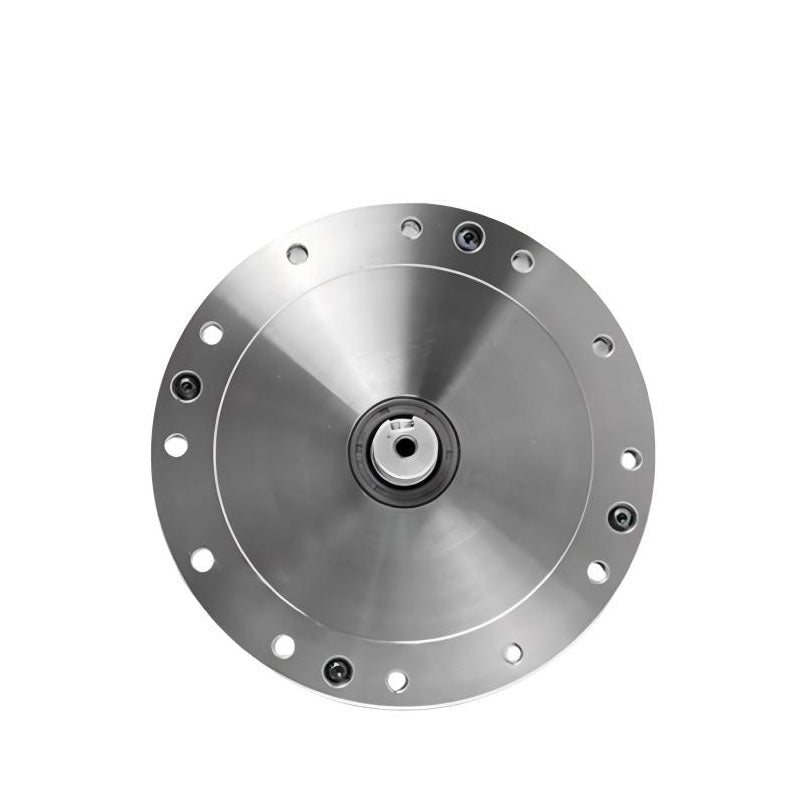

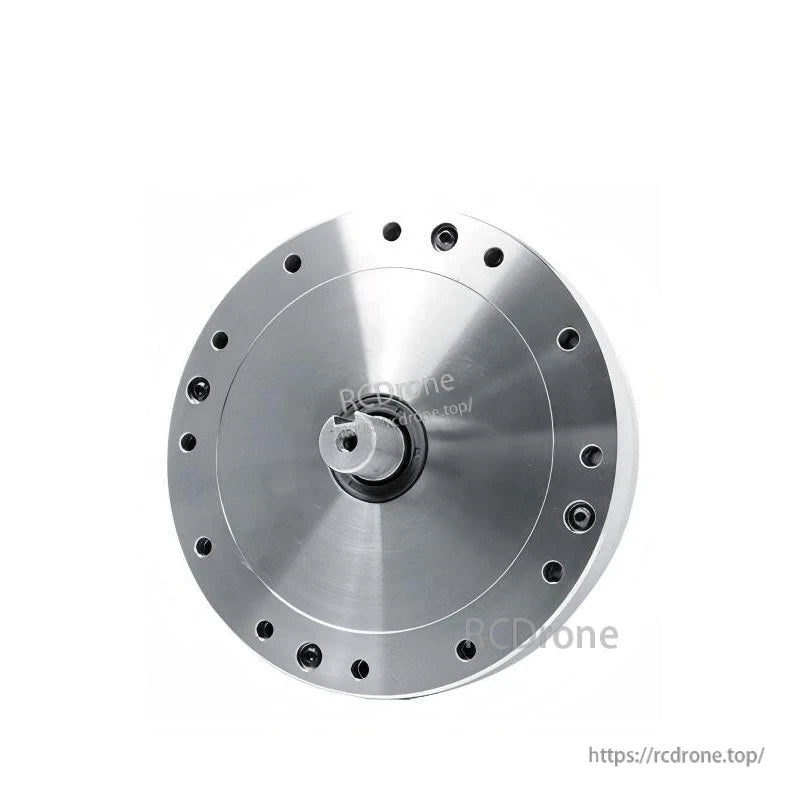

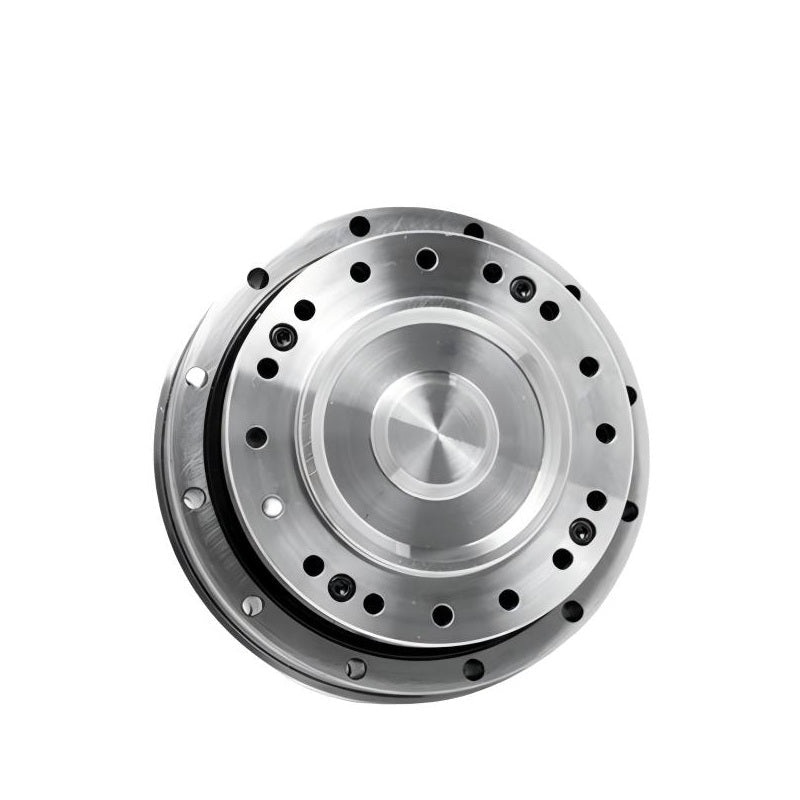

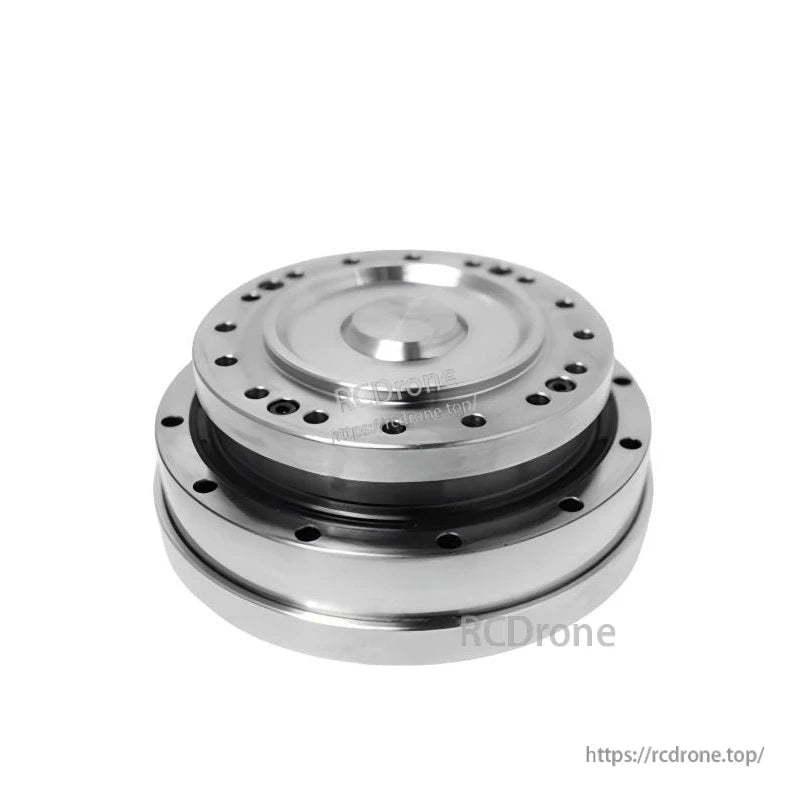

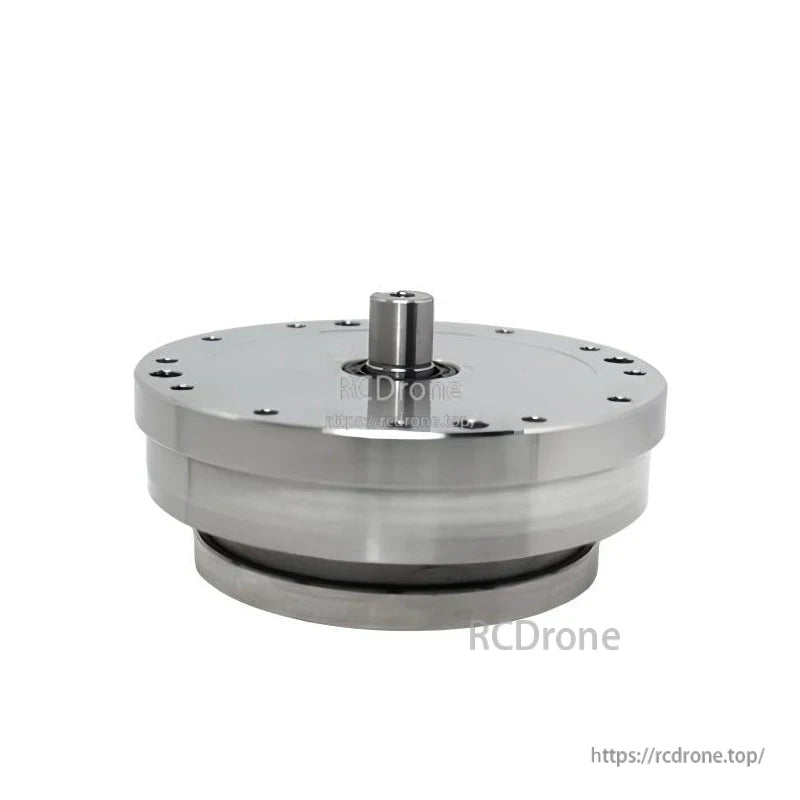

Motor para robot TLIBOT FHS-AJ relación 50/80/100, 5.7-8.2 Nm, 8500 r/min máx. de entrada para robótica

Resumen

TLIBOT FHS-AJ es un Motor Robot para movimiento robótico de precisión donde se requiere una alta reducción de engranajes y una integración compacta. Las variantes del Modelo 14 ofrecen relaciones de reducción de 50, 80 y 100. El par nominal a 2000r/min de entrada alcanza 5.7 Nm, 8.2 Nm y 8.2 Nm respectivamente, con una velocidad de entrada máxima permitida de 8500 r/min y una velocidad de entrada promedio permitida de 3500 r/min. Las aplicaciones típicas incluyen robots humanoides, brazos robóticos, exoesqueletos, robots cuadrúpedos, vehículos AGV y robots ARU. Para soporte de integración, visite https://rcdrone.top/ o contacte support@rcdrone.top.

Características Clave

• Motor Robot Modelo 14 con opciones de relación de reducción 50/80/100.
• Par nominal a 2000r/min de entrada: 5.7 Nm (50), 8.2 Nm (80), 8.2 Nm (100).
• Par máximo permitido al inicio y parada de hasta 29 Nm; máximo instantáneo de hasta 56 Nm.
• Alta capacidad de velocidad de entrada: 8500 r/min máximo; 3500 r/min promedio permitido.

Especificaciones

Aplicaciones

• Robots humanoides
• Brazos robóticos
• Exoesqueletos
• Robots cuadrúpedos
• Vehículos AGV
• Robots ARU

Manuales

• FHS-14-XXX-AJ--Product_structure_diagram.pdf
• FHS-17-XXX-AJ--Product_structure_diagram.pdf
• FHS-20-XXX-AJ--Product_structure_diagram.pdf
• FHS-25-XXX-AJ--Product_structure_diagram.pdf
• FHS-32-XXX-AJ--Product_structure_diagram.pdf
• FHS-40-XXX-AJ--Product_structure_diagram.pdf
• FHS-AJ_3D_Model_STEP.zip

Detalles

TLIBOT Reductor Armónico, transmisión de precisión, 15 años de experiencia, modelos de 3 a 100, personalización completa, servicio integral.

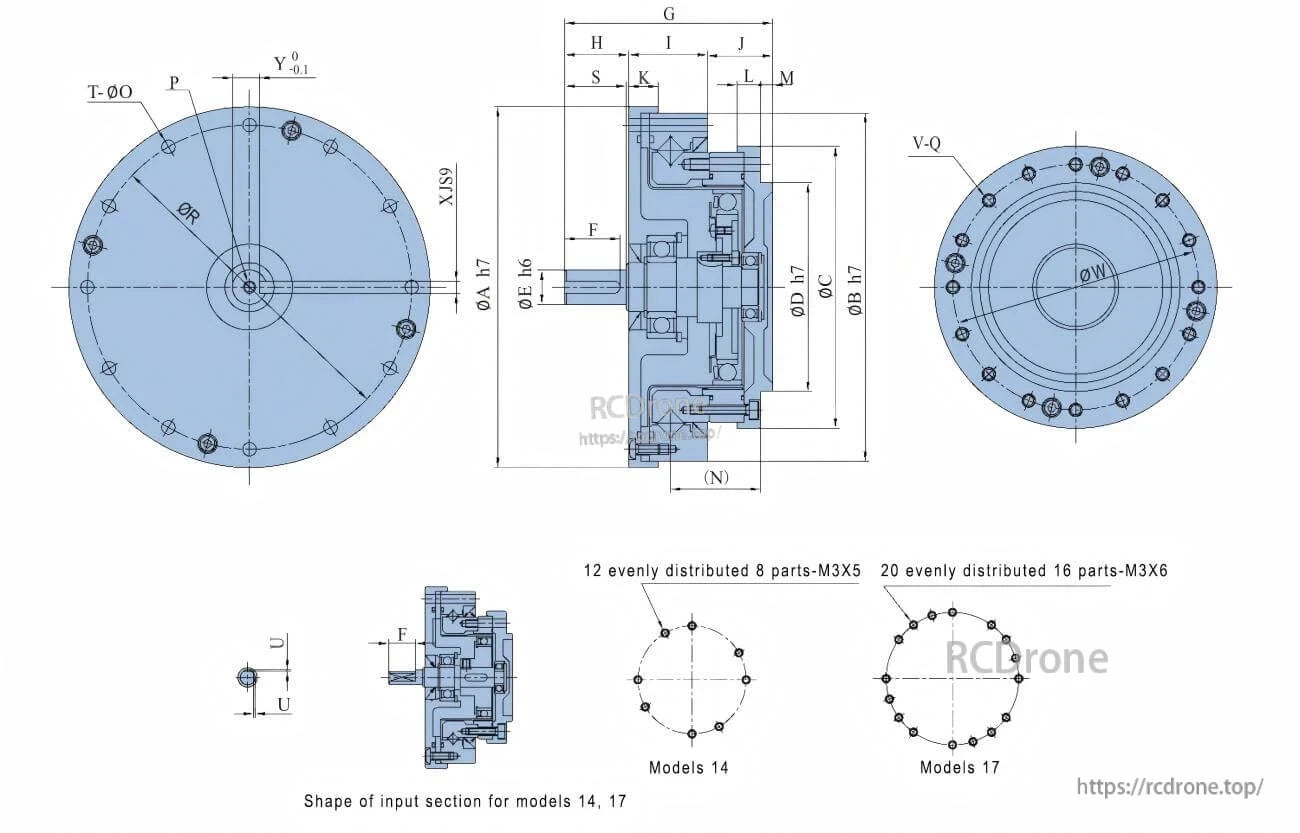

Dibujo técnico del motor Tlibot Fhs-Aj con dimensiones y formas de entrada para los modelos 14 y 17.

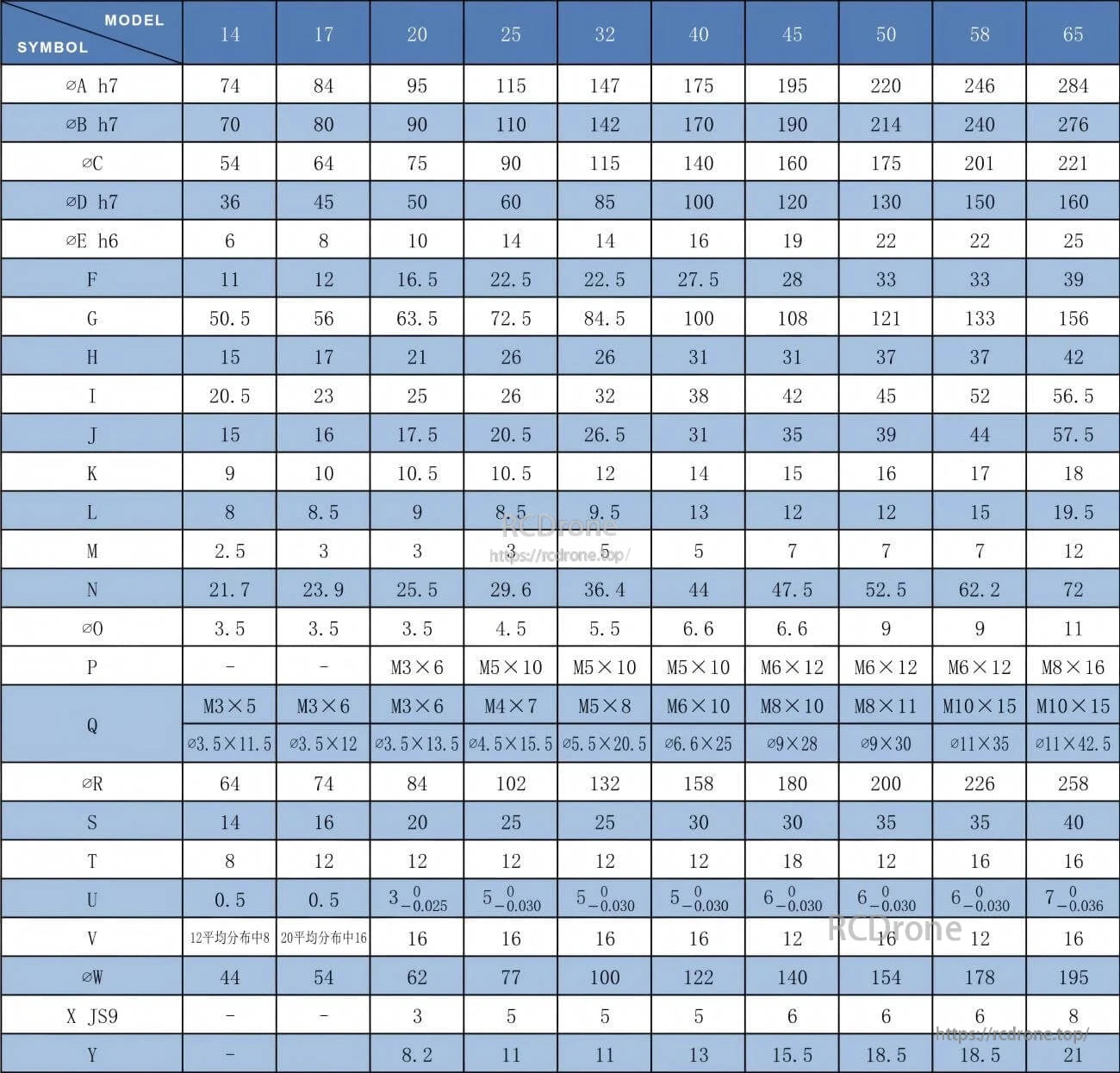

Especificaciones técnicas del motor robot Tlibot Fhs-Aj, que enumeran dimensiones y parámetros a través de los modelos 14 a 65, incluyendo tamaños de eje, tipos de rosca y valores dimensionales para varios componentes.

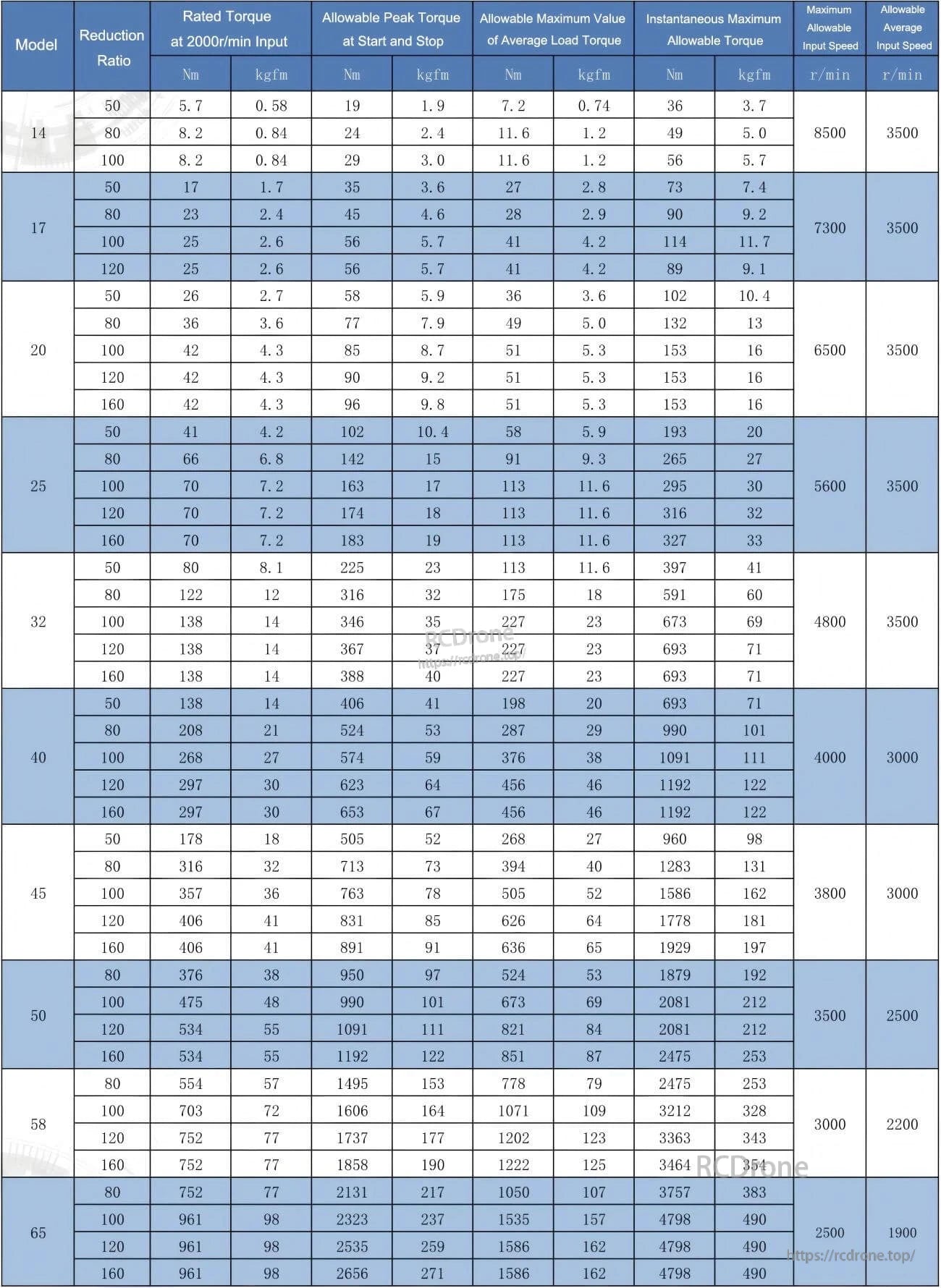

Especificaciones técnicas del motor robot Tlibot Fhs-Aj, incluyendo números de modelo, relaciones de reducción, valores de par, pares máximos y promedio permitidos, velocidades de entrada máximas y velocidades de entrada promedio permitidas a través de varios modelos.

Modelos disponibles: 3, 5, 8, 11, 14, 17, 20, 25, 32, 40, 45, 50, 58, 65, 100. Relaciones de reducción: 30, 50, 80, 100, 120, 160, 320. Varios diseños de motores mostrados para diferentes aplicaciones.
