Yahboom Cool Cooler Pi50 Refrigerador Activo para Raspberry Pi 5, Ventilador PWM 40*40*10mm + Disipador 6063-T5

Descripción general

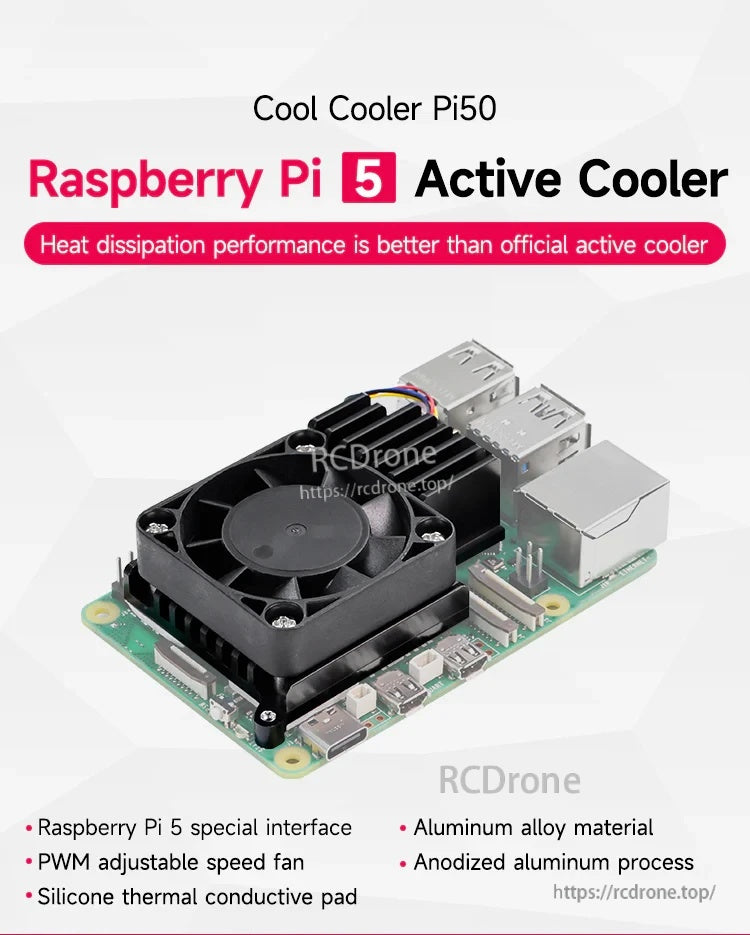

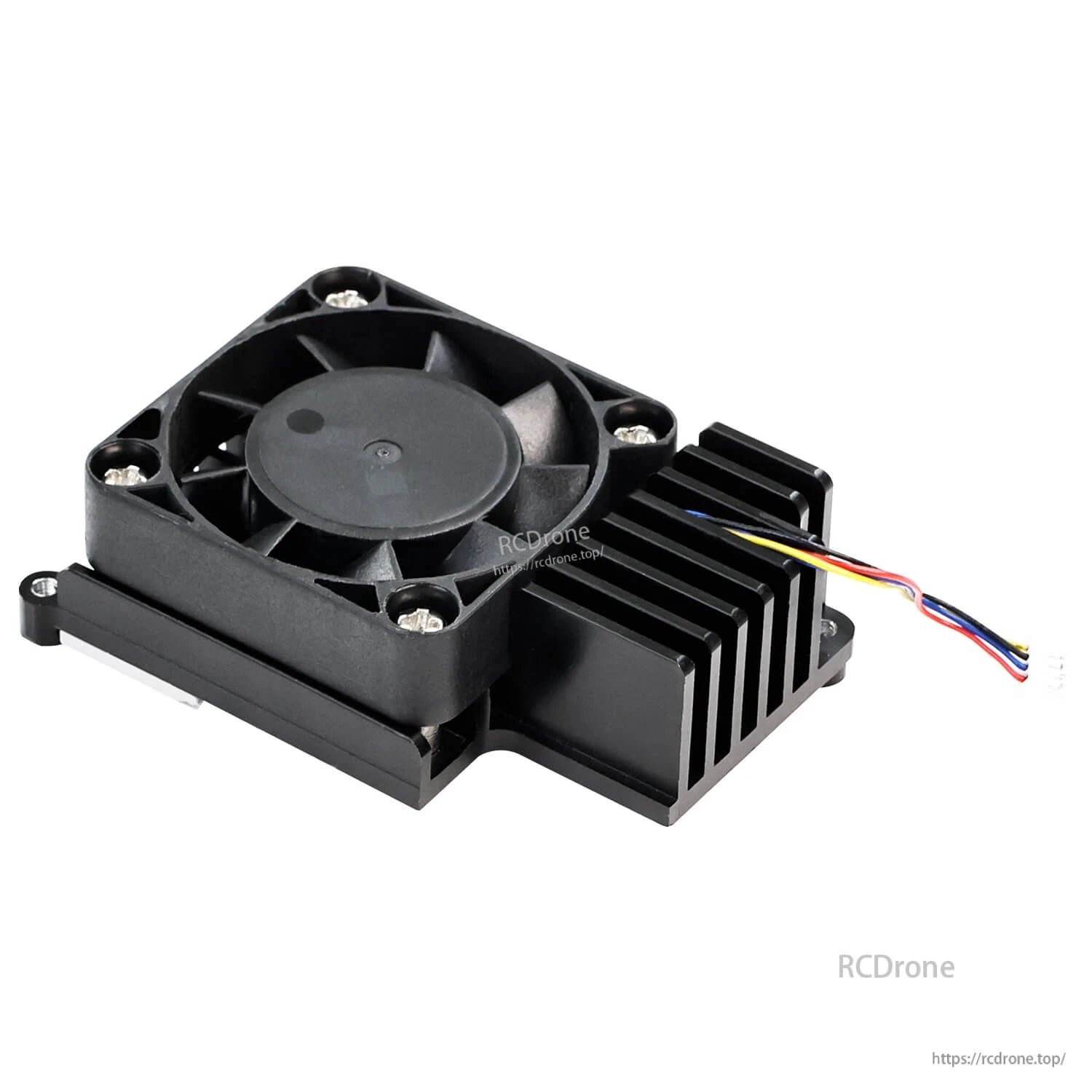

El Yahboom Cool Cooler Pi50 es un enfriador activo diseñado específicamente para el Raspberry Pi 5. Combina una base de disipador de calor de aleación de aluminio, un ventilador de enfriamiento ajustable por PWM y una almohadilla de silicona conductora térmica. El aire se aspira desde la parte superior y se guía a través de los canales del disipador de calor para llevar el calor lejos, ayudando al Raspberry Pi 5 a mantener una temperatura de funcionamiento adecuada bajo condiciones de alta carga.

Características Clave

• Interfaz especial para Raspberry Pi 5
• Ventilador de velocidad ajustable PWM (control de temperatura + ajuste de velocidad PWM)
• Disipador de calor de aleación de aluminio con proceso de aluminio anodizado
• Almohadilla de silicona conductora térmica (conductividad térmica: 5 W/mk)
• Instalación con dos agujeros de montaje; el ventilador se conecta a través de un conector JST de 4 pines

Especificaciones

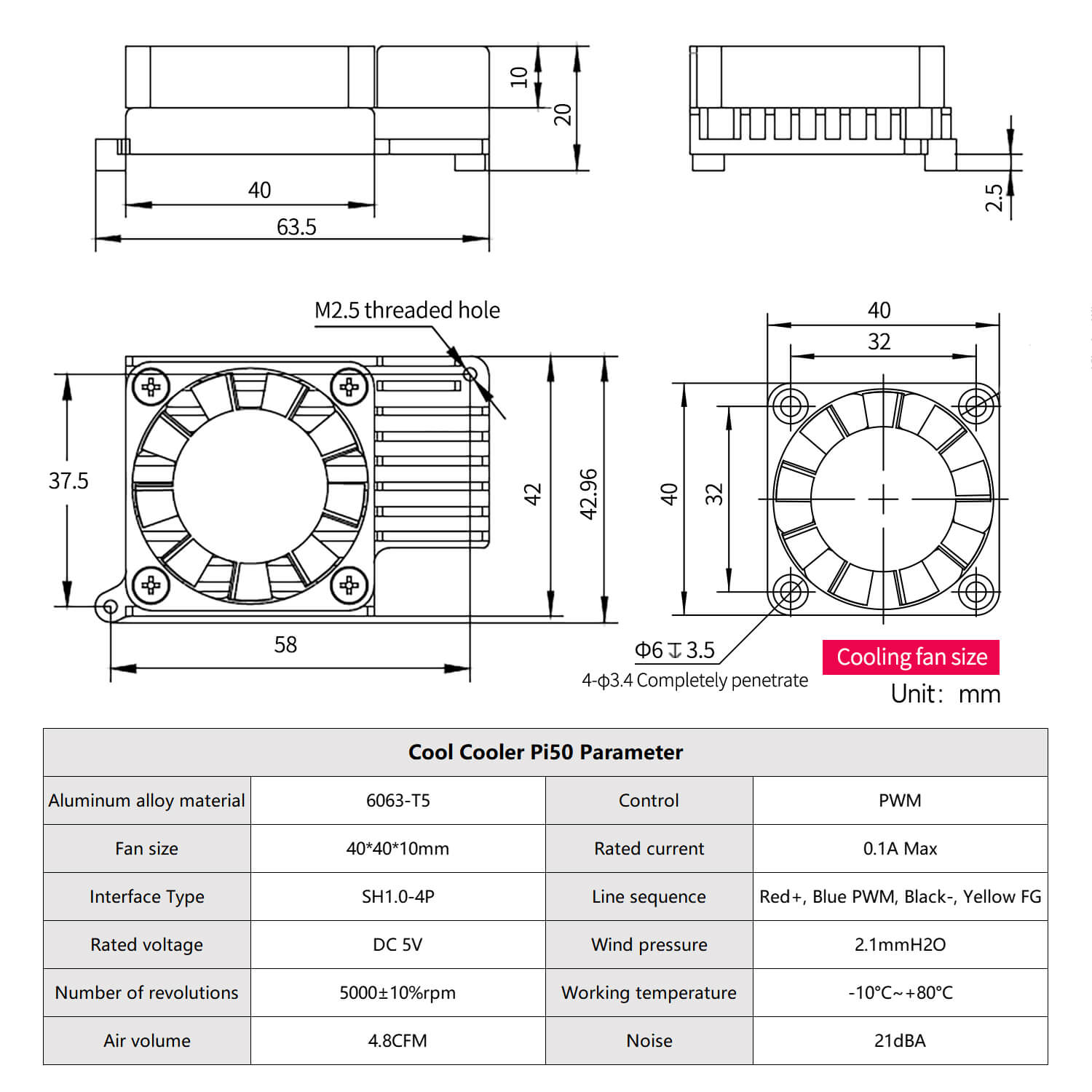

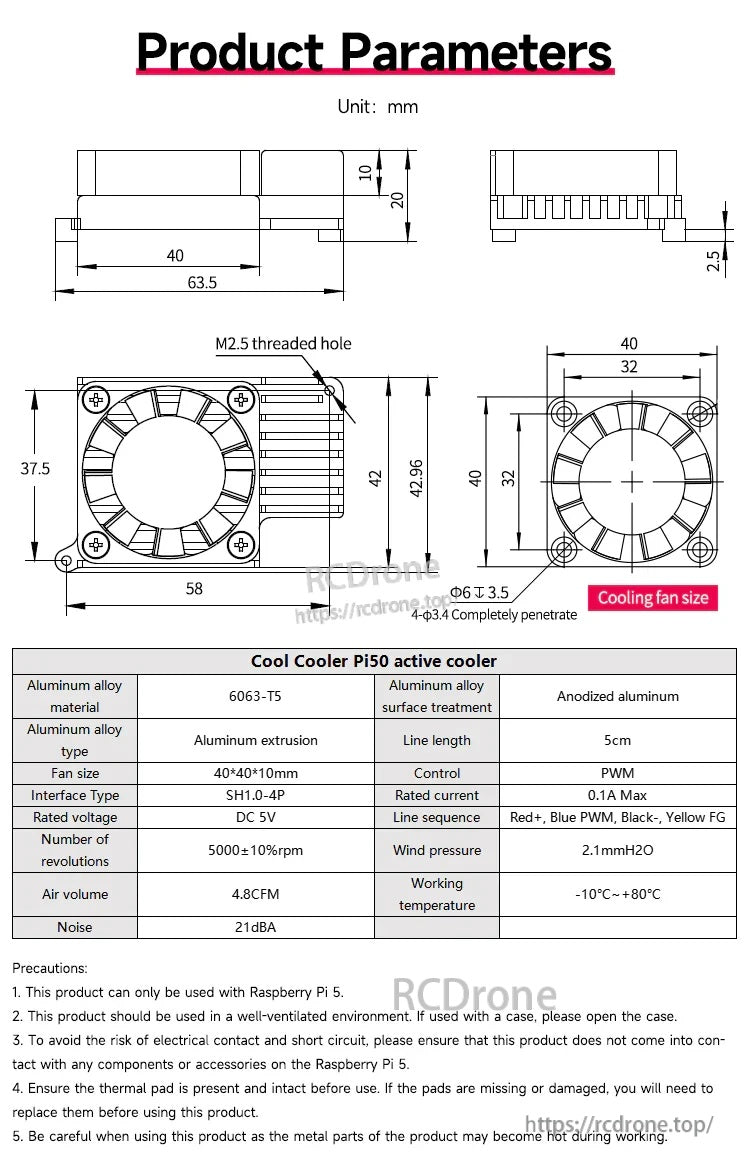

Dimensiones mecánicas (Unidad: mm)

• Longitud total: 63.5
• Ancho total mostrado: 42.96 (también mostrado: 42)
• Altura total mostrada: 20
• Grosor del ventilador mostrado: 10
• Grosor de la base mostrado: 2.5
• Longitud del cuerpo mostrada: 58
• Marco del ventilador: 40 x 40; espacio entre agujeros: 32 x 32
• Agujero roscado M2.5
• Nota del agujero: Φ6 profundidad 3.5; Φ3.4 completamente penetrar

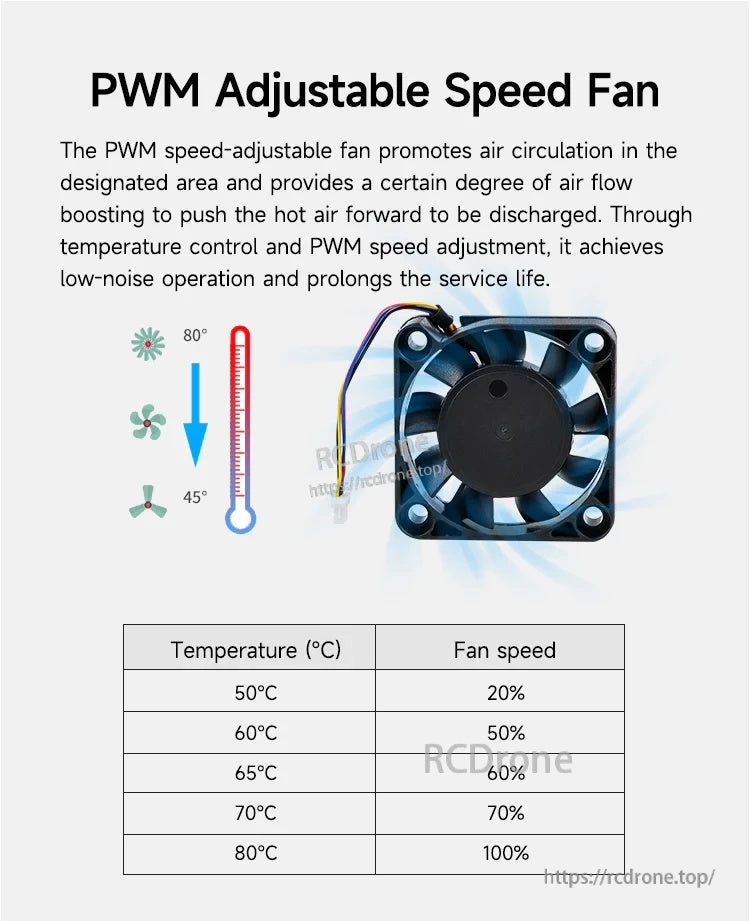

Tabla de Temperatura/Velocidad del Ventilador PWM

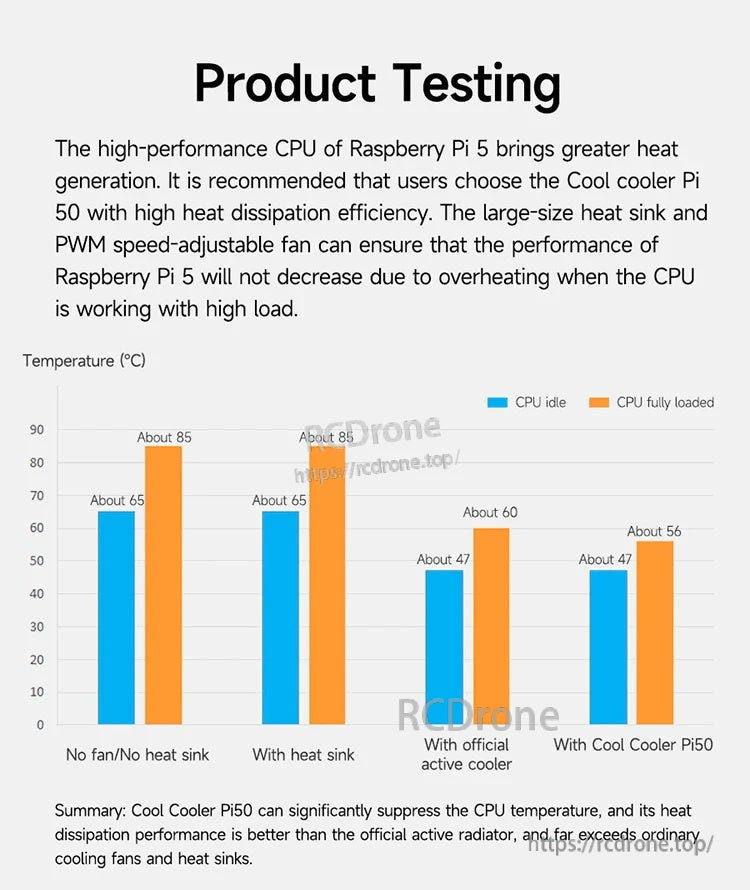

Datos de Prueba Térmica Mostrados en el Material del Producto

• Valores del gráfico de temperatura (aproximadamente): Sin ventilador/Sin disipador de calor: CPU en reposo 65°C, CPU completamente cargada 85°C
• Valores del gráfico de temperatura (aproximadamente): Con disipador de calor: CPU en reposo 65°C, CPU completamente cargada 85°C
• Valores del gráfico de temperatura (aproximadamente): Con enfriador activo oficial: CPU en reposo 47°C, CPU completamente cargada 60°C
• Valores del gráfico de temperatura (aproximadamente): Con Cool Cooler Pi50: CPU en reposo 47°C, CPU completamente cargada 56°C

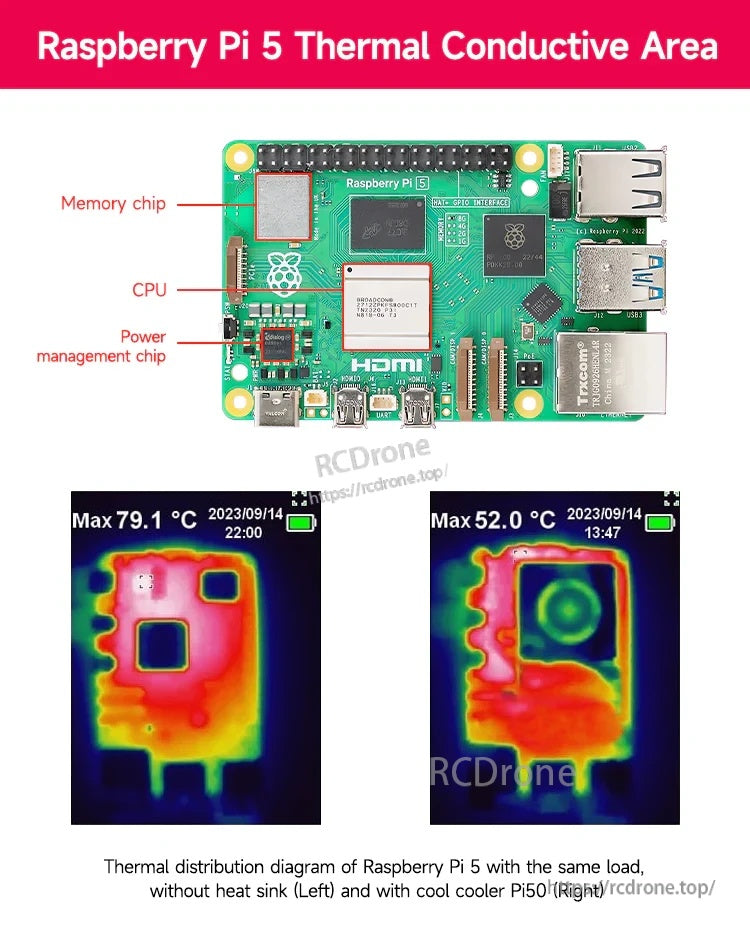

• Imágenes térmicas mostradas (misma carga): Máx 79.1°C (sin disipador de calor) y Máx 52.0°C (con Cool Cooler Pi50)

¿Qué está incluido?

• Cool Cooler Pi50 enfriador activo x 1 (ventilador + disipador de calor + almohadilla térmica)

Nota: El gráfico de la lista de envío incluida contiene el texto “Raspberry Pi 5 enfriador activo oficial*1”.

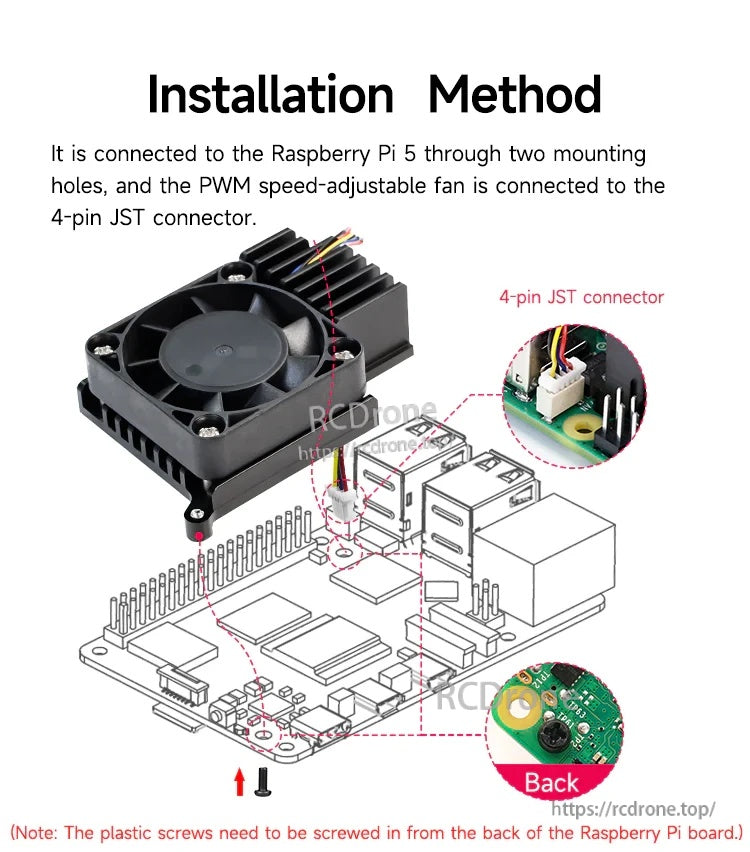

Notas de instalación

• Se monta en Raspberry Pi 5 a través de dos agujeros de montaje.
• El ventilador ajustable por PWM se conecta al Raspberry Pi 5 mediante un conector JST de 4 pines.
• Texto de nota: Los tornillos de plástico deben atornillarse desde la parte posterior de la placa Raspberry Pi.

Precauciones

1. Este producto solo se puede usar con Raspberry Pi 5.
2. Usar en un entorno bien ventilado. Si se usa con una carcasa, abrir la carcasa.
3. Para evitar el contacto eléctrico y el cortocircuito, asegúrese de que este producto no entre en contacto con ningún componente o accesorio en el Raspberry Pi 5.
4. Asegúrese de que la almohadilla térmica esté presente e intacta antes de usar. Si falta o está dañada, reemplácela antes de usar.
5. Tenga cuidado durante el uso, ya que las partes metálicas pueden calentarse durante la operación.

Para selección de productos, instalación o soporte postventa, contacte https://rcdrone.top/ o envíe un correo electrónico a [email protected].

Detalles

Las pruebas térmicas comparan las temperaturas de la CPU en reposo y a plena carga en configuraciones comunes de refrigeración para Raspberry Pi 5.

Cool Cooler Pi50 combina un ventilador PWM, disipador de calor de aluminio anodizado y almohadilla térmica para gestionar el calor del Raspberry Pi 5.

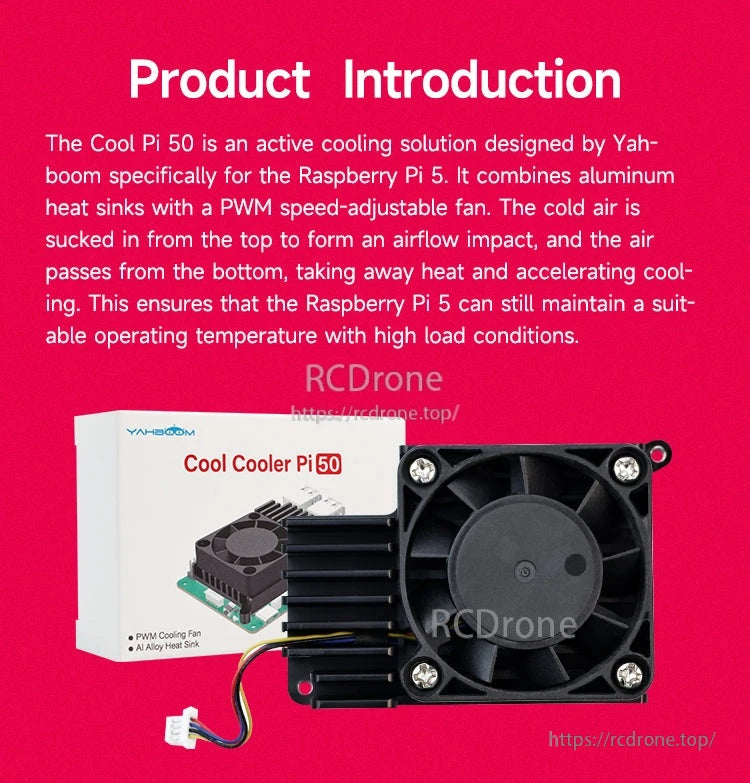

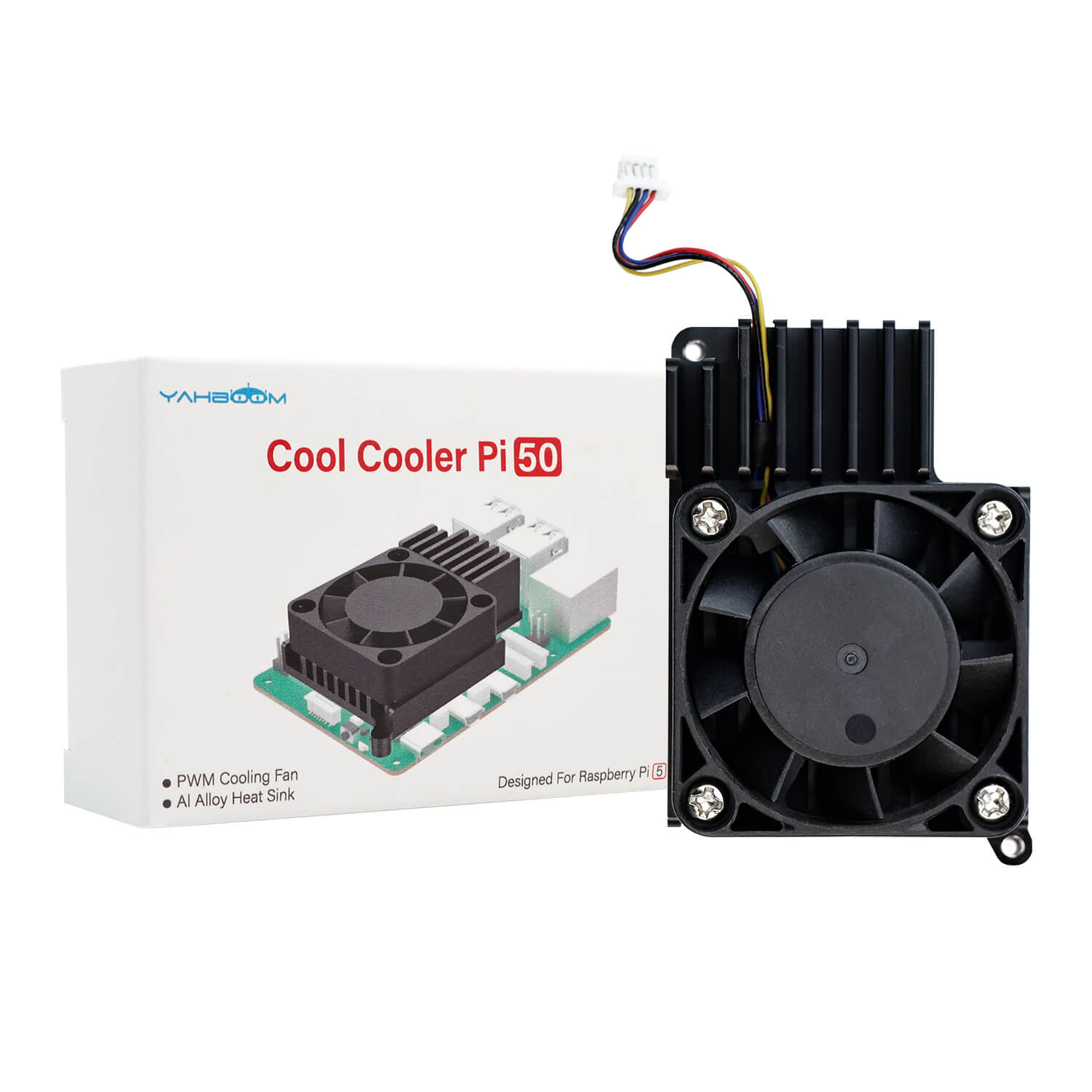

Diseñado específicamente para Raspberry Pi 5, el kit incluye el ensamblaje del enfriador activo y el cable de conexión.

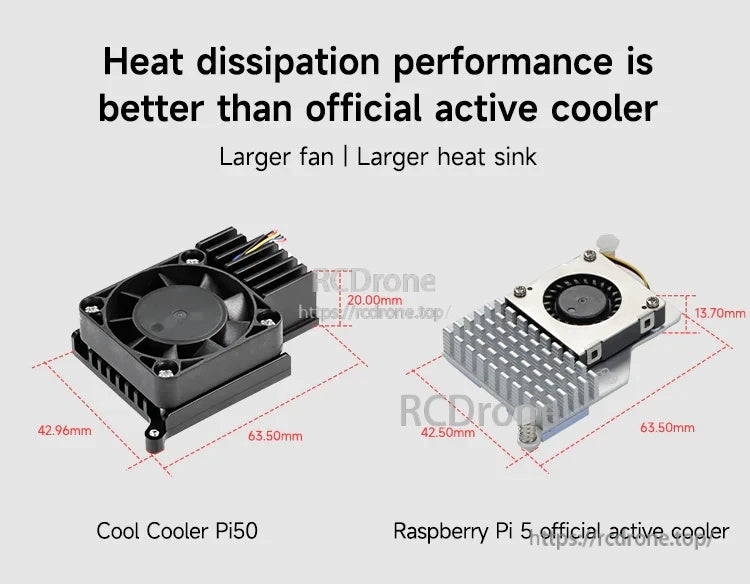

Un ventilador más grande y una huella de disipador de calor aumentan el flujo de aire y la superficie para la disipación de calor.

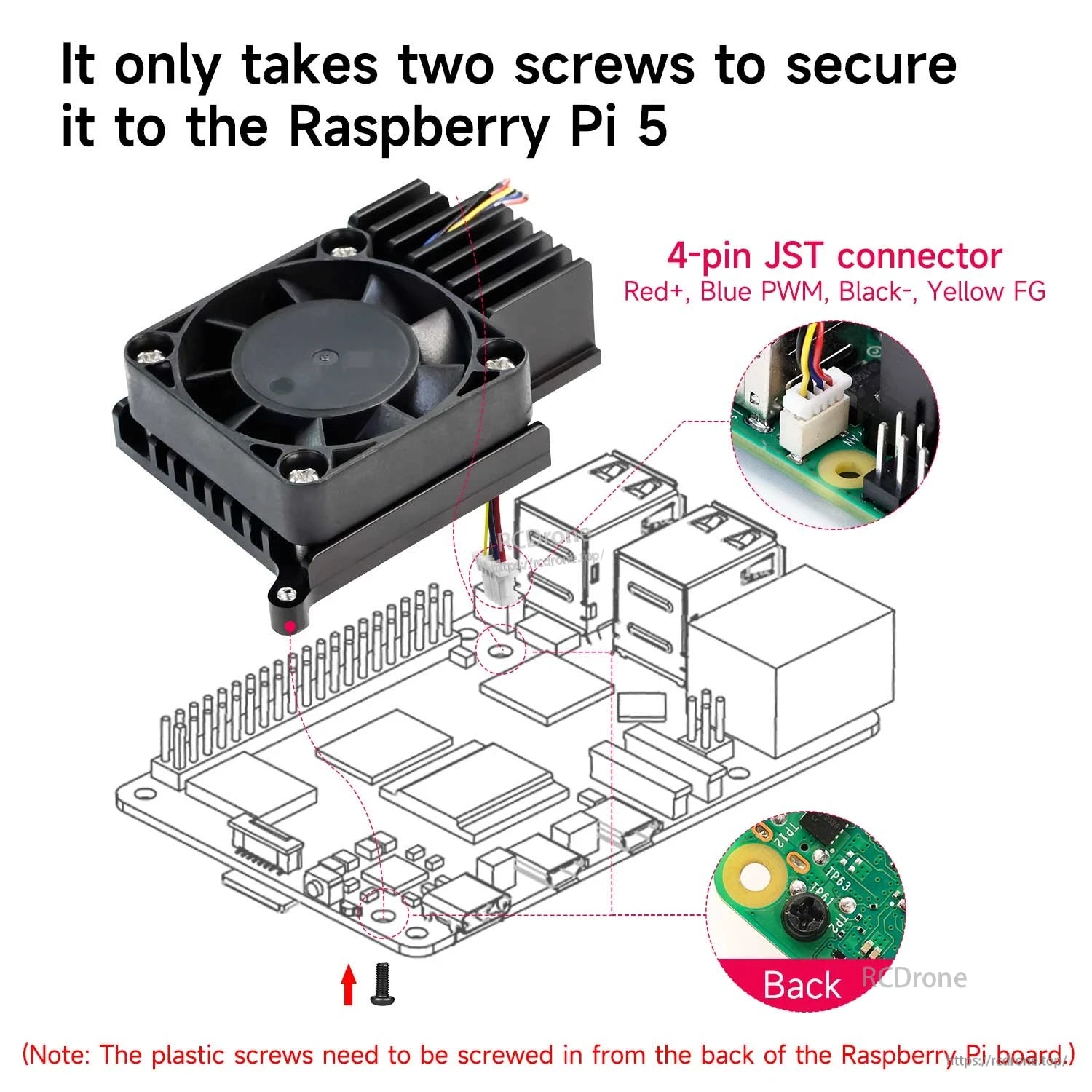

El montaje utiliza los dos agujeros para ventilador del Raspberry Pi 5, luego se conecta al conector JST de 4 pines para el control PWM.

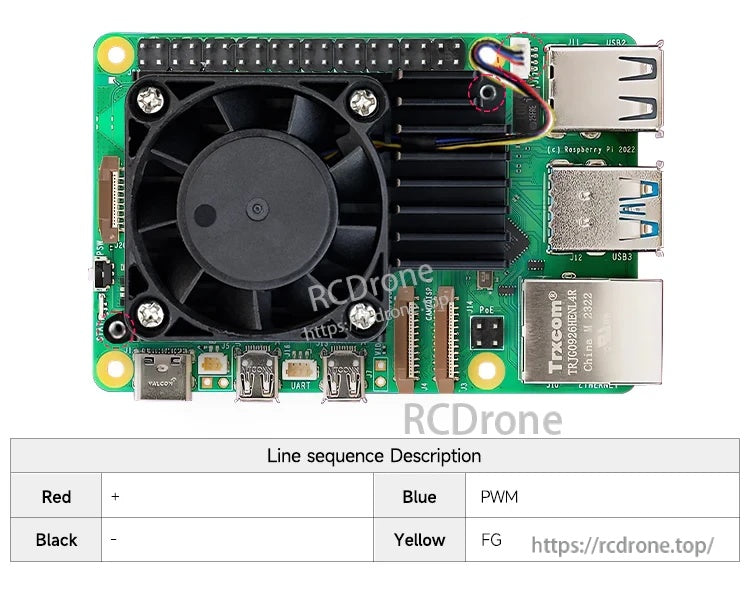

Los colores de los cables están etiquetados para una conexión rápida y correcta: potencia, tierra, PWM y tacómetro (FG).

Las curvas de velocidad PWM ajustan la salida del ventilador con la temperatura para equilibrar el rendimiento de enfriamiento y el ruido.

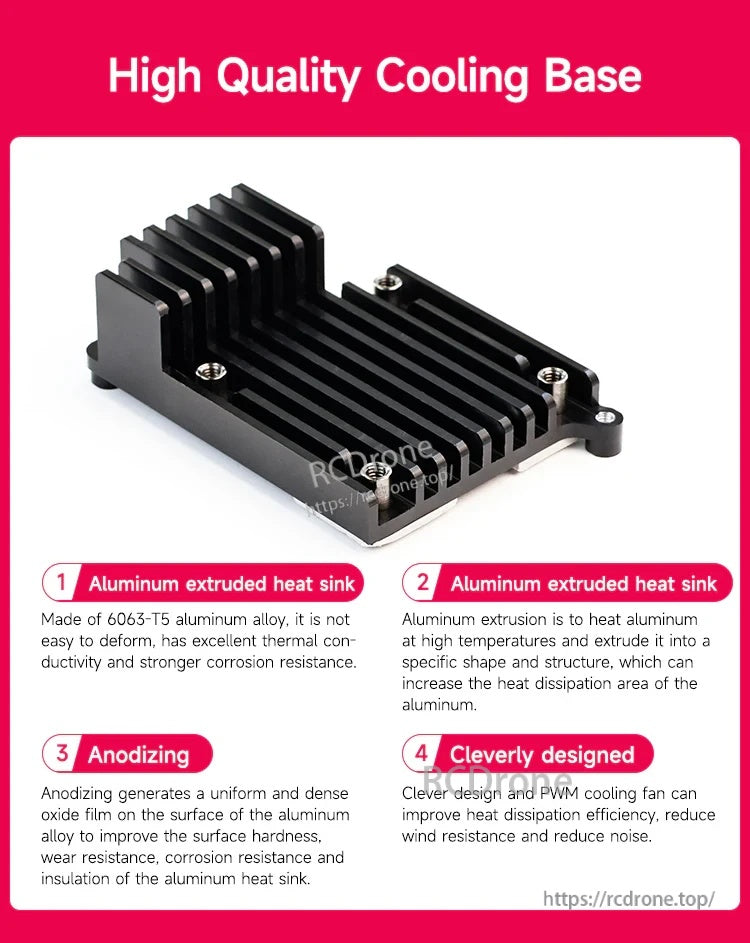

El disipador de calor extruido 6063‑T5 utiliza canales de aletas profundas para aumentar el área de superficie y mejorar la convección.

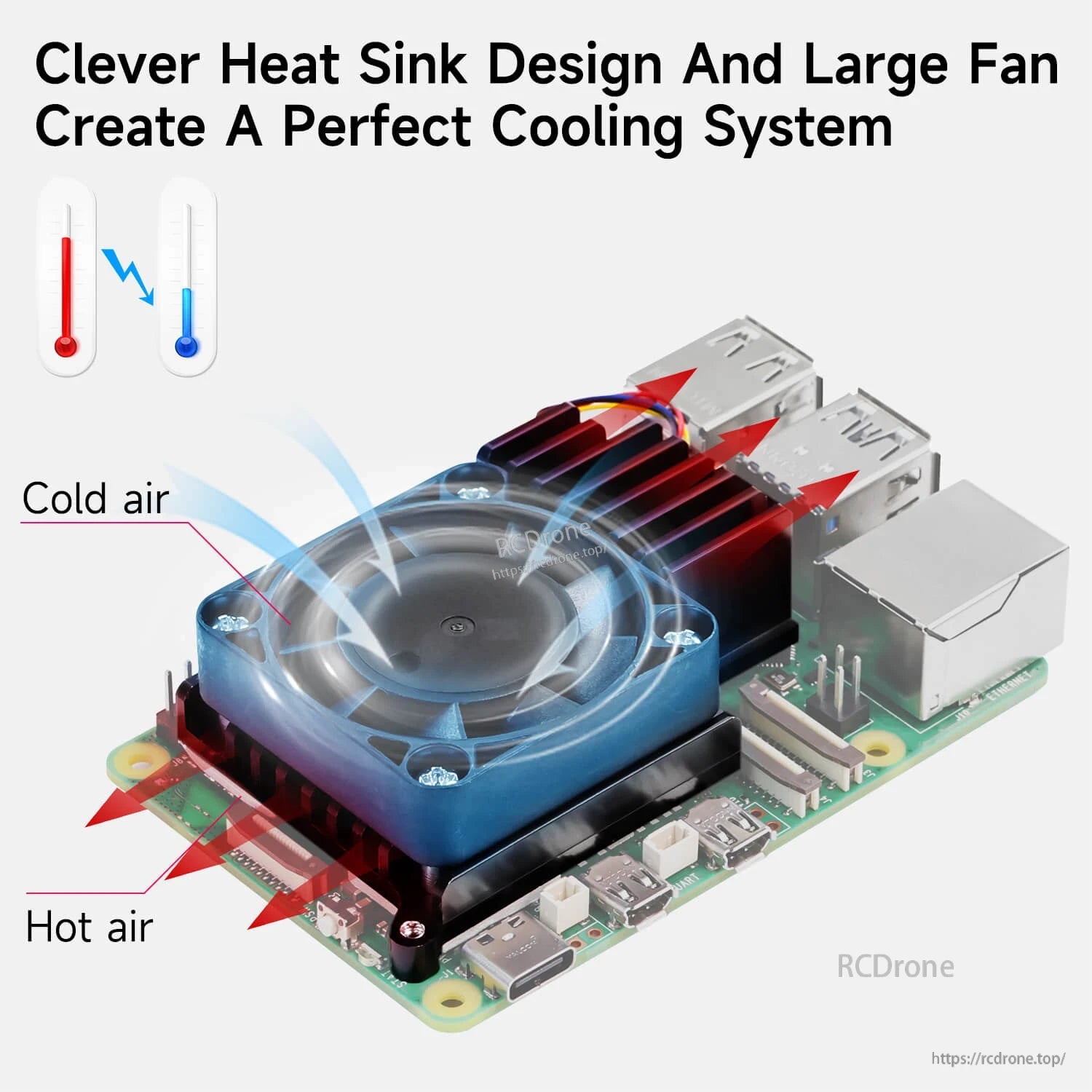

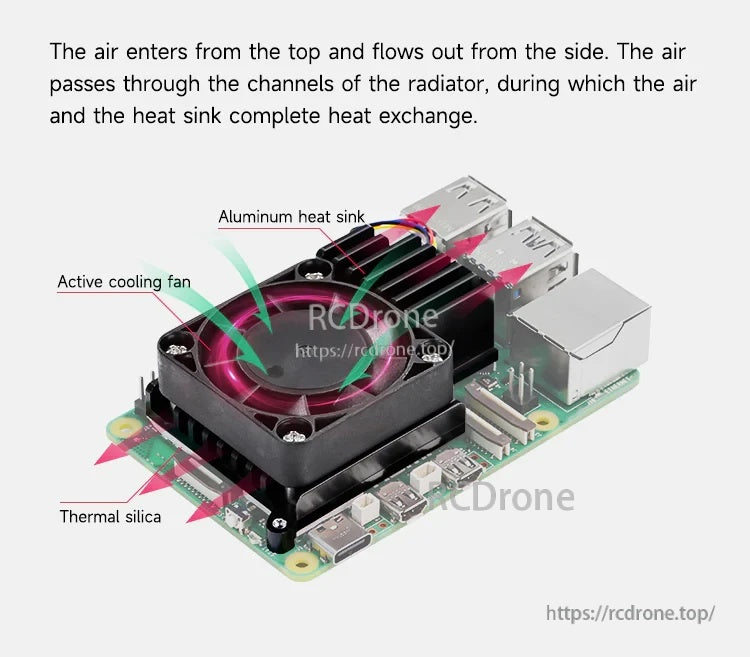

La entrada desde arriba dirige el aire a través de los canales del disipador de calor para alejar el calor de la placa.

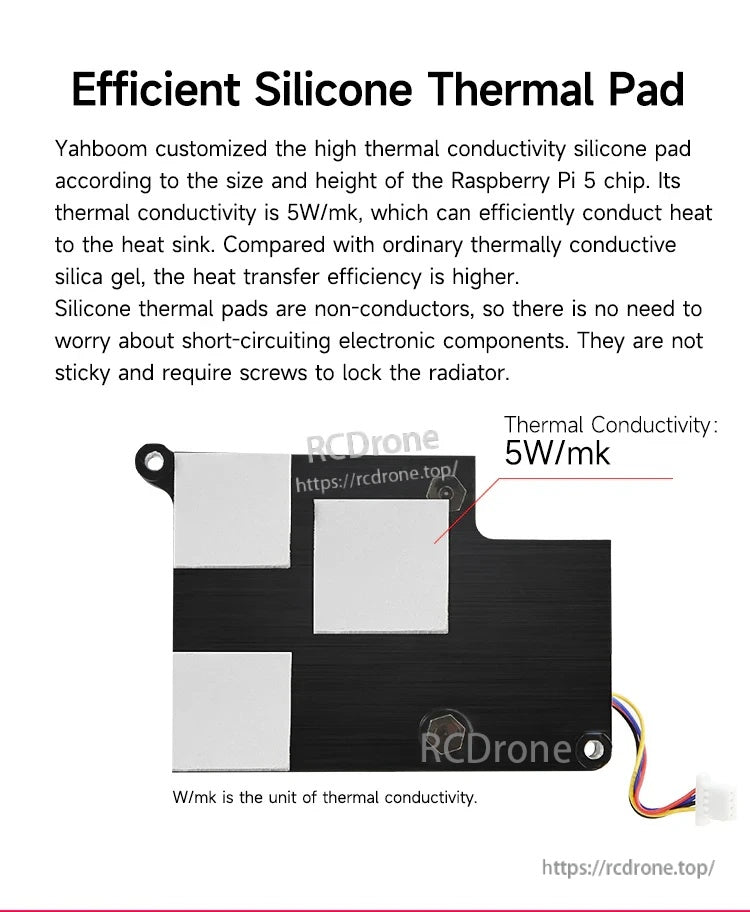

Una almohadilla térmica de silicona de 5 W/mK transfiere el calor al disipador mientras permanece eléctricamente no conductiva.

La imagen térmica resalta temperaturas más bajas en puntos calientes bajo la misma carga al usar el enfriador activo Pi50.

Los dibujos mecánicos y las especificaciones clave ayudan a confirmar el ajuste para carcasas, separadores y componentes adyacentes.

El paquete incluye el enfriador activo Cool Cooler Pi50; el gráfico de la lista de envío contiene una línea de texto mal etiquetada.
