ZeroErr eCoder11 Codificador Absoluto Magnético RS485, 17 bits o 19 bits, Giro Único o Múltiple

ZeroErr

$133.00 USD

Venta Agotado

Impuestos incluidos. Envío Calculado al finalizar la compra.

Versión Valor absoluto de una sola vuelta (RS485) Valor absoluto de múltiples giros (RS485)

Resolución 17-bit 19 bits

Batería de conteo multiturno No incluir Incluir (Dos piezas por paquete)

Cantidad

Ver todos los detalles

Resumen

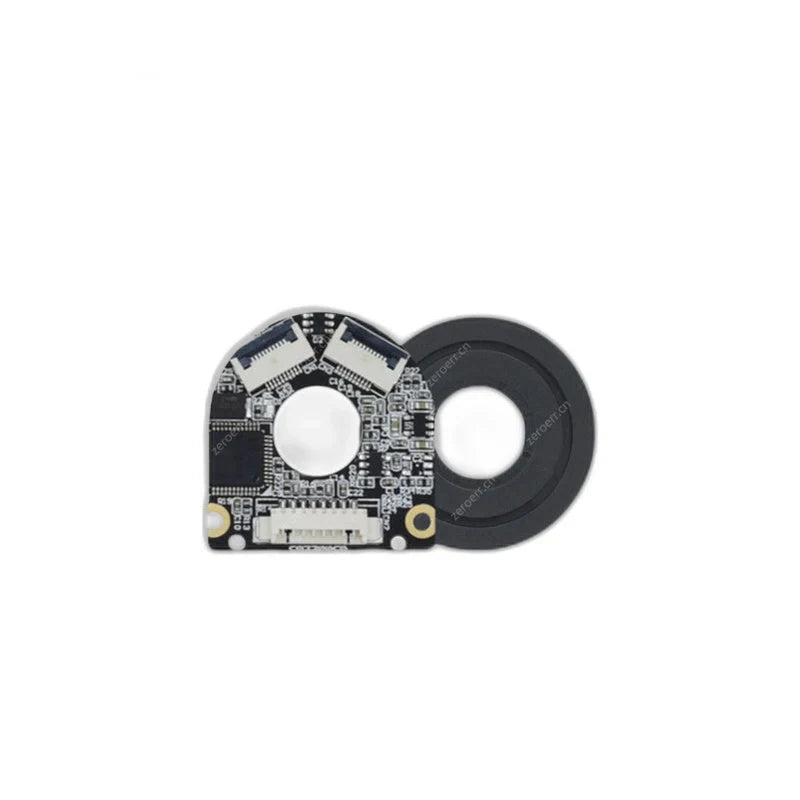

El ZeroErr eCoder11 es un encoder absoluto magnético de lectura axial con versiones RS485 para medición de valor absoluto de un solo giro o múltiples giros. Seleccione configuraciones de resolución de 17 bits o 19 bits. La versión de múltiples giros está disponible con o sin una batería de conteo de múltiples giros batería.

Características

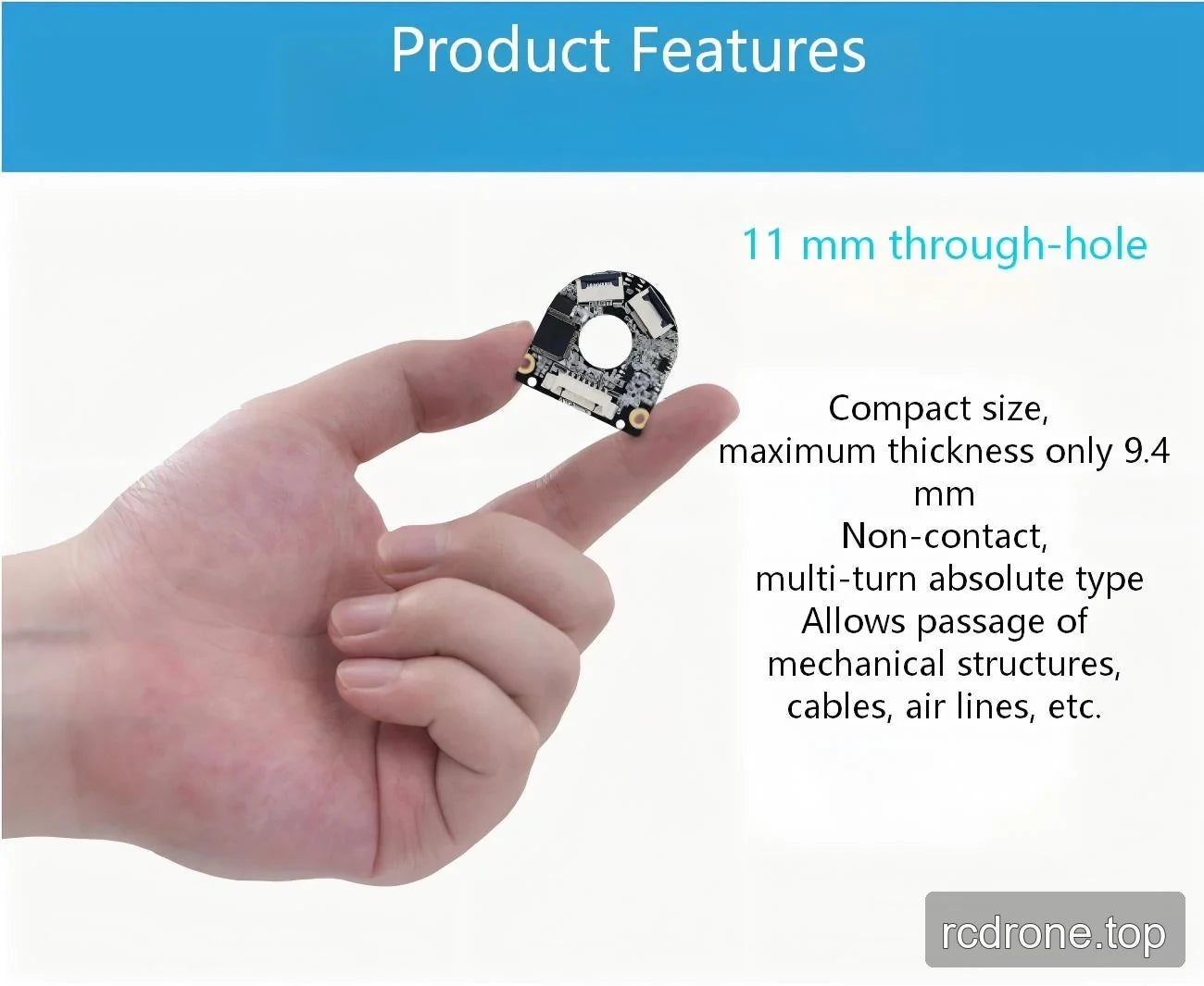

Diseño de orificio pasante de 11 mm para el enrutamiento de estructuras mecánicas, cables, líneas de aire y elementos similares a través del encoder.
Operación absoluta de múltiples giros sin contacto disponible con la opción RS485 de múltiples giros.
Compatibilidad con el protocolo RS-485 con encoders absolutos Tamagawa.

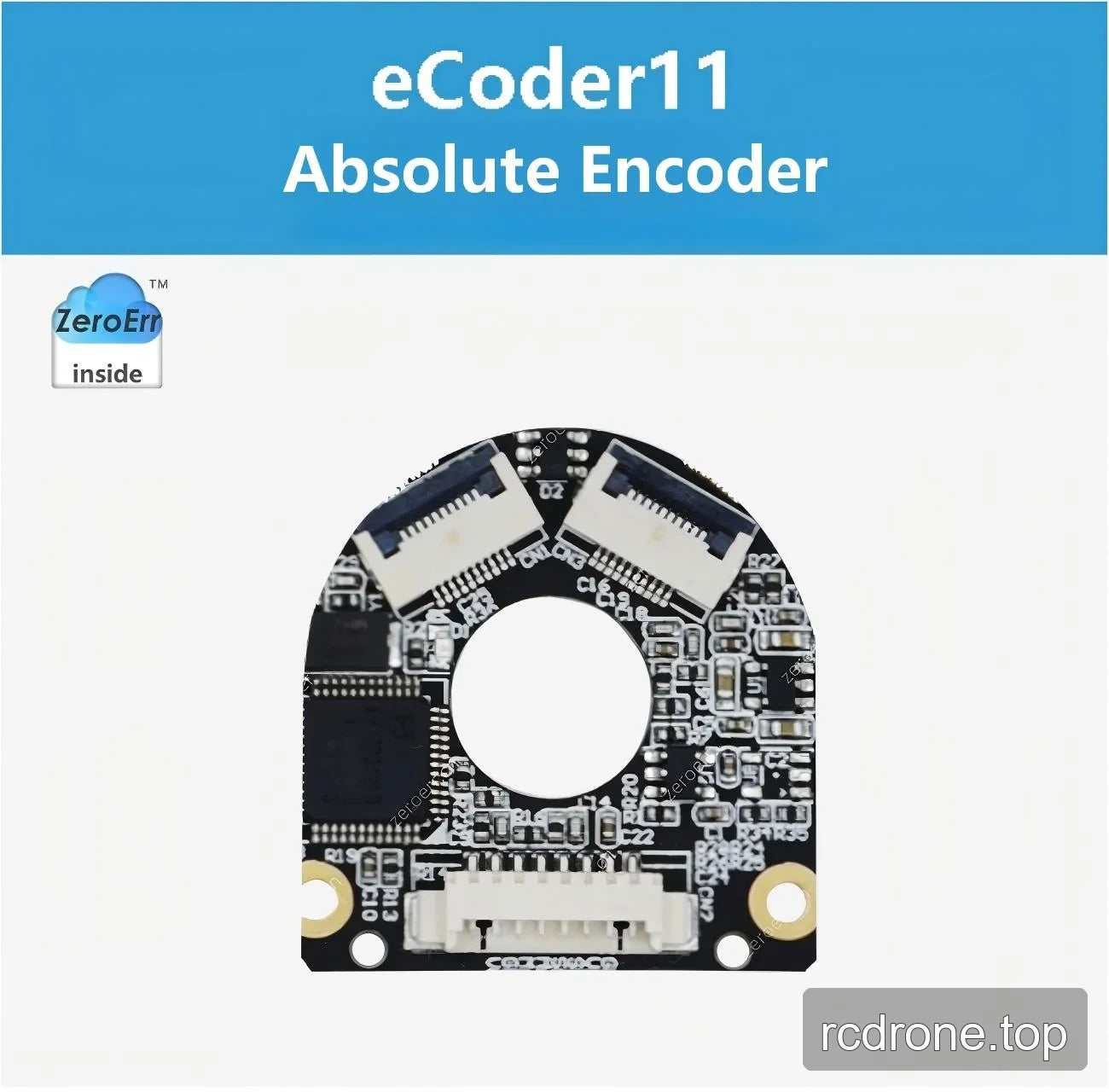

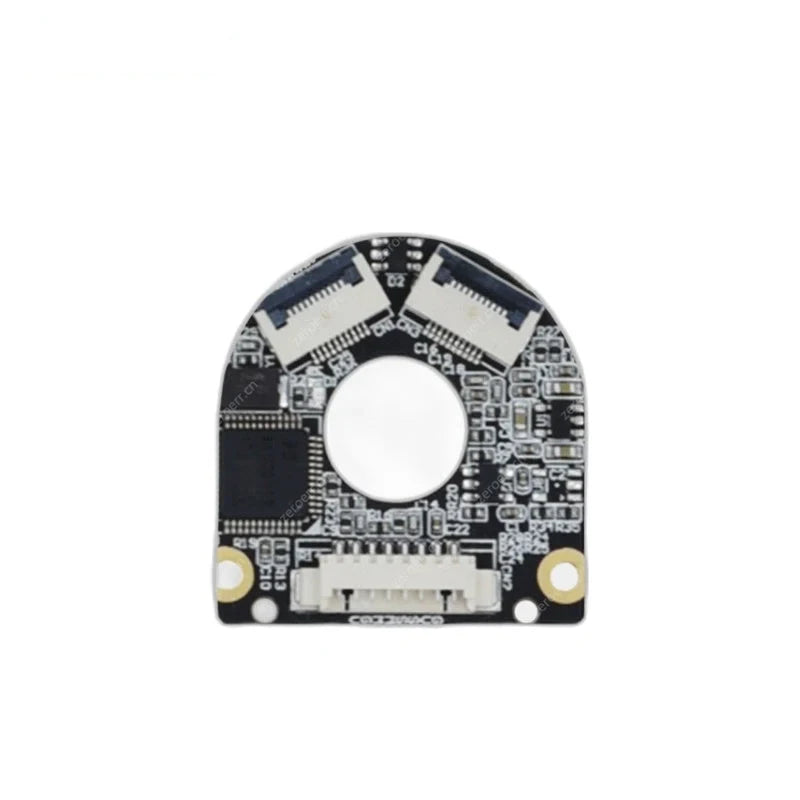

Conexión de 8 pines; la placa del encoder tiene dos conectores en el borde superior y un conector en el borde inferior.
Posición cero programable almacenada en EEPROM interna.
La compensación de posición punto por punto es programable y almacenable en la configuración de múltiples giros de 19 bits.
Especificado para su uso en polvo, contaminación por aceite pesado, ambientes de alta y baja temperatura, y complejos entornos electromagnéticos.

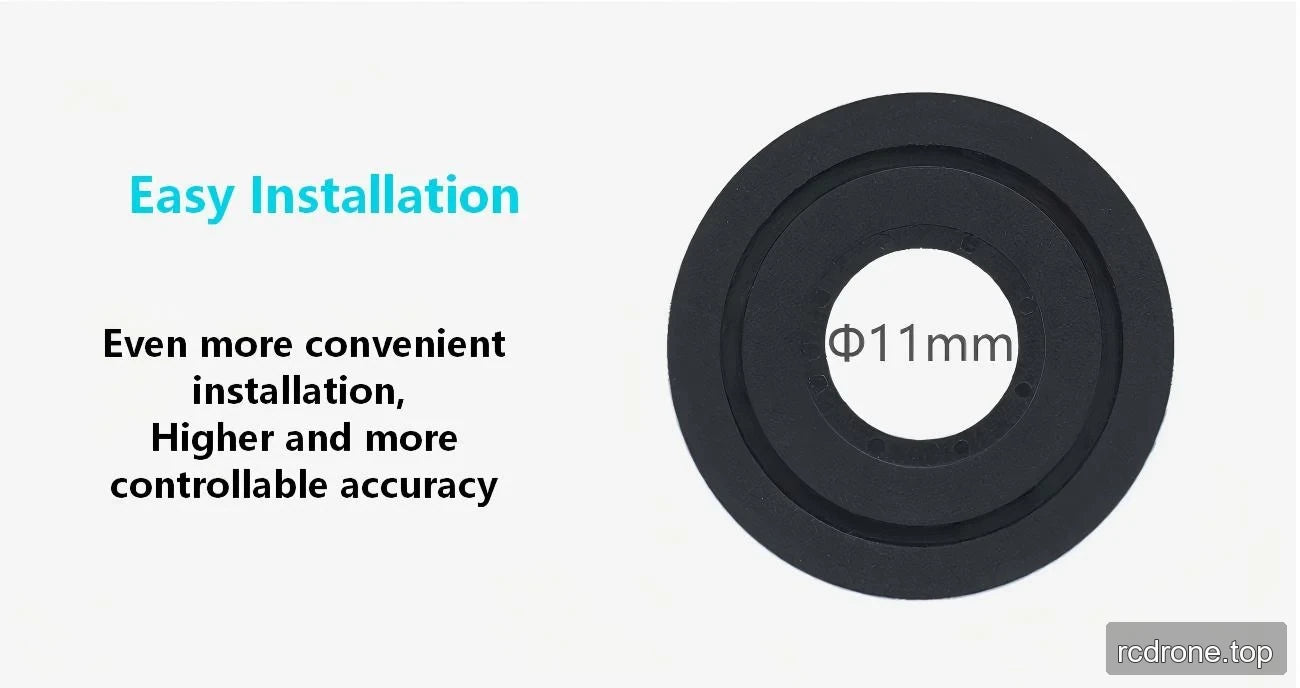

Diseñado para una instalación conveniente y precisión controlable, con una referencia de posicionamiento de precisión para una instalación rápida y precisa.

Opciones

RS485 de un solo giro: resolución de 17 bits o 19 bits; batería de conteo multiturno no incluida.
RS485 de múltiples giros: resolución de 17 bits o 19 bits; batería de conteo multiturno no incluida o incluida (dos piezas por paquete).

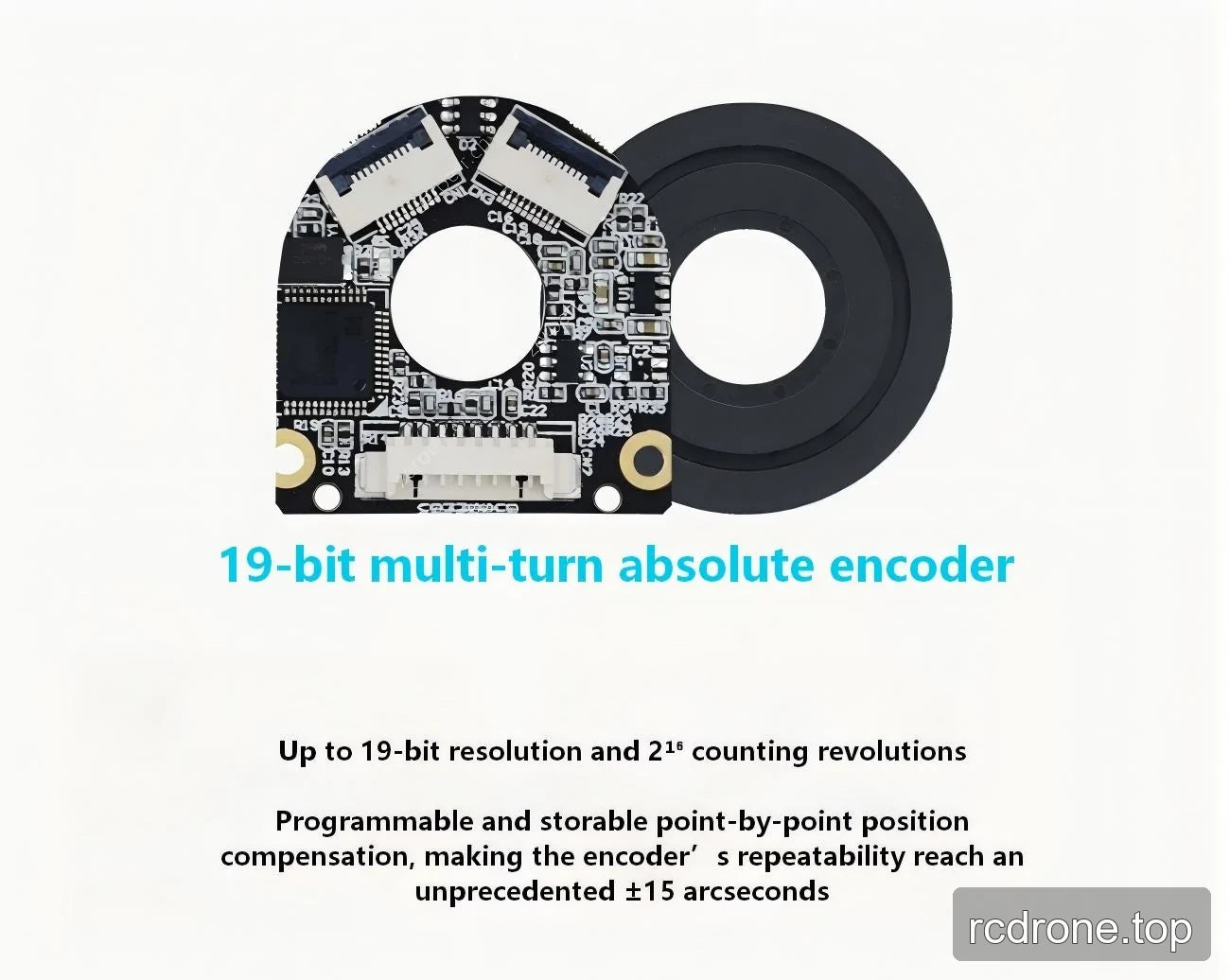

RS485 de 19 bits de múltiples giros: hasta 19 bits de resolución, 2¹⁶ revoluciones de conteo, repetibilidad declarada de ±15″, y compensación de posición punto por punto programable y almacenable.

Especificaciones

Especificaciones técnicas generales

Parámetro	Valor
Modelo	eCoder11
Tolerancia absoluta máxima	<0.1°
Repetibilidad	±15″
Tipo de lectura	Lectura axial
Resolución	17 bits a 21 bits y opción de contador multiturno de 16 bits
Velocidad máxima	6,000 RPM (eCoder35, eCoder45, eCoder65, eCoder35H) 12,000 RPM (eCoder11, eCoder18, eCoder20)
Histéresis	Menos de una unidad de resolución
Tensión de alimentación	4.7 V a 5.4 V
Consumo actual	105 mA a 125 mA (eCoder11, eCoder18, eCoder20) 70 mA a 90 mA (eCoder35, eCoder45, eCoder65) 115 mA a 130 mA (eCoder35H)
Conector	Conexión de 8 pines
Tensión estándar de la batería	3.6 V
Tensión de advertencia de la batería	<3.05 V
Corriente de funcionamiento de la batería	4 μA
Temperatura de almacenamiento	-40 a +105 °C
Temperatura de funcionamiento	-40 a +105 °C
Campo magnético externo	±20 mT

eCoder11 Especificaciones mecánicas

Parámetro	eCoder11
Diámetro interior del anillo magnético	11 mm
Diámetro exterior del anillo magnético	30 mm
Peso del anillo magnético	3.9 g
Grosor del anillo magnético	3 mm
Diámetro interno del cabezal de lectura	11 mm
Diámetro externo del cabezal de lectura	30 mm
Peso del cabezal de lectura	3.8 g
Grosor máximo del cabezal de lectura	6 mm
Longitud del arco del cabezal de lectura	360°
Resolución máxima	19 bits

Información adicional de diseño

Diámetro del orificio pasante: 11 mm.
Grosor máximo: 9.4 mm.
Tolerancia de ensamblaje: hasta 0.1 mm.

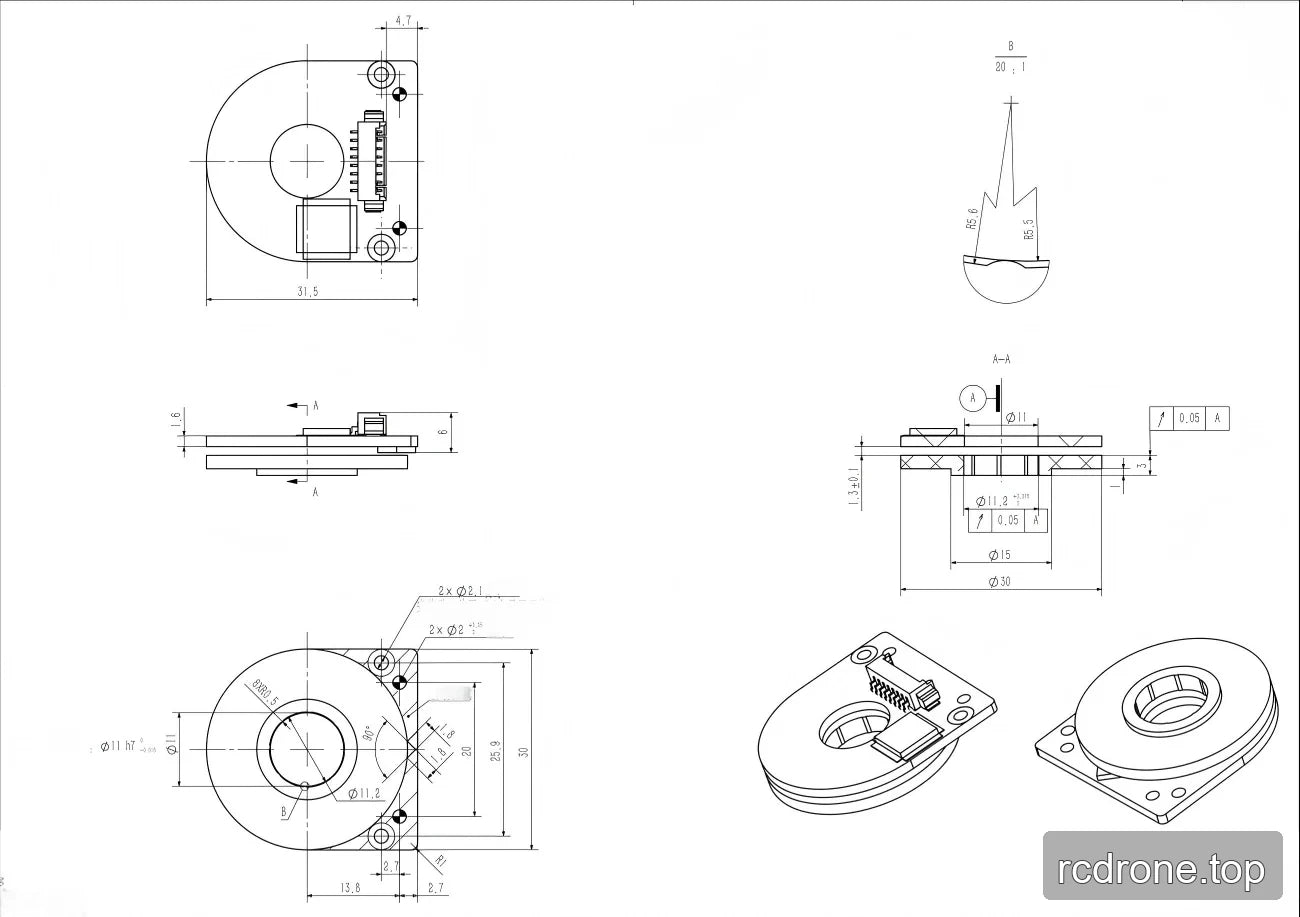

Dibujo de instalación Dimensiones

Dimensión	Valor
Diámetro exterior total	Ø30 mm
Diámetro interior	Ø15 mm
Longitud total en una vista	31.5 mm
Orificios de montaje	2 × Ø2.1 mm
Diámetro especificado	Ø11.2 mm
Dimensión especificada	25.6 mm
Dimensión especificada	20 mm
Dimensión especificada	13.8 mm
Dimensiones especificadas	2.7 mm
Dimensión especificada	4.7 mm
Dimensión especificada	1.3 ±0.1 mm
Dimensión especificada	1.6 mm
Dimensión especificada	6 mm
Dimensión del orificio	Ø11 H7

Aplicaciones

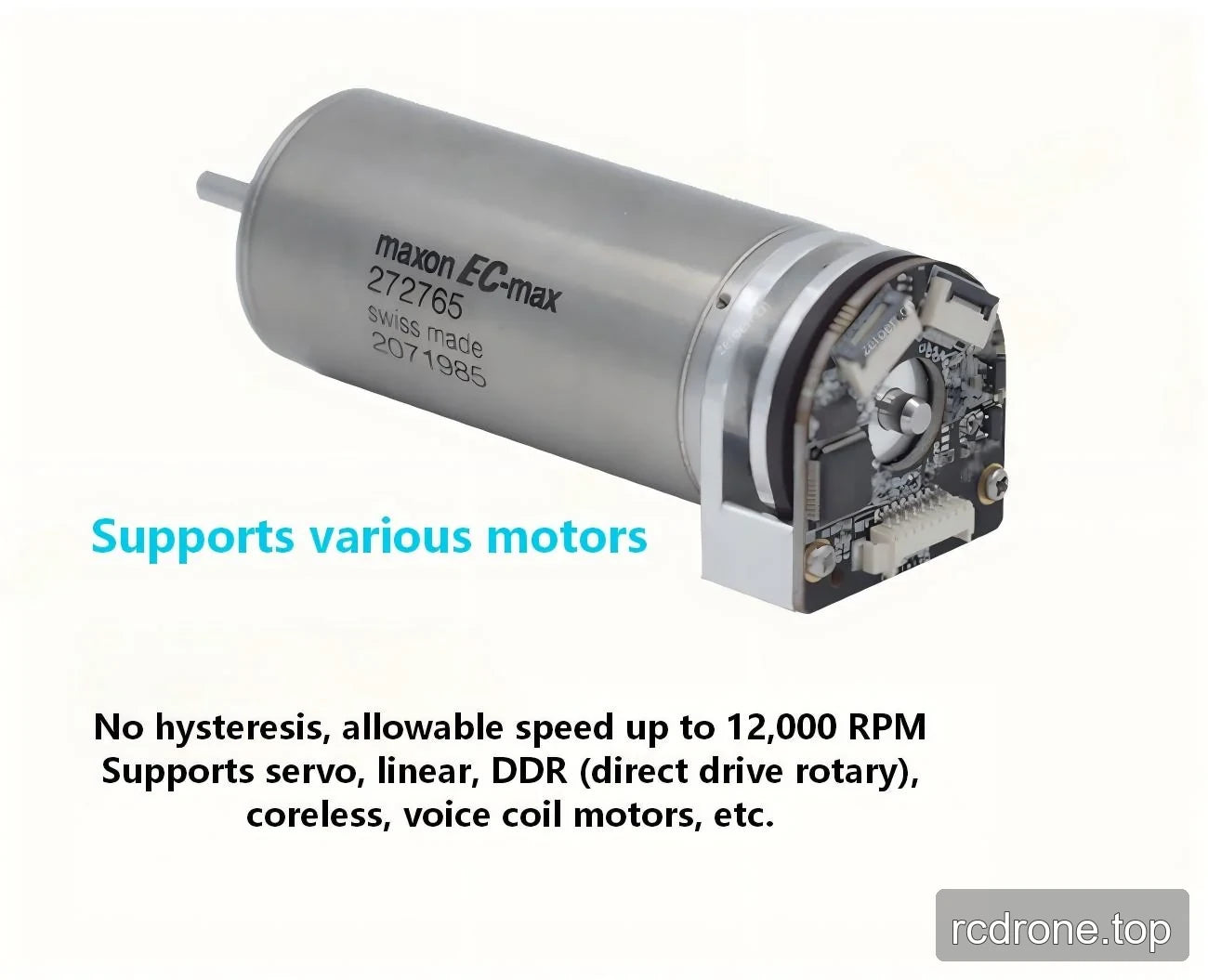

Los escenarios de aplicación indicados incluyen robots humanoides, brazos robóticos, exoesqueletos, robots cuadrúpedos, vehículos AGV y robots ARU. También se indica que el encoder es compatible con motores servo, motores lineales, motores DDR (de accionamiento directo rotativo), motores sin núcleo y motores de bobina de voz.
