ZeroErr eCoder18 RS485 Codificador Magnético Absoluto, 17/19 bits de una o varias vueltas

ZeroErr

$259.00 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

Versión Valor absoluto de una sola vuelta (RS485) Valor absoluto de múltiples giros (RS485)

Resolución 17-bit 19 bits

Batería de conteo multiturno No incluir Incluir (Dos piezas por paquete)

Cantidad

Ver todos los detalles

Resumen

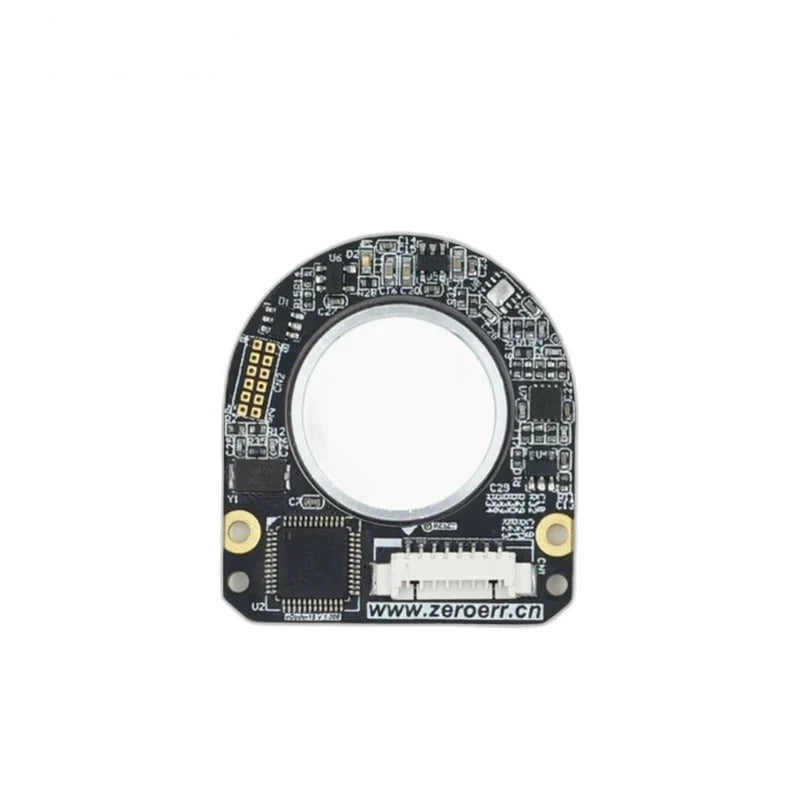

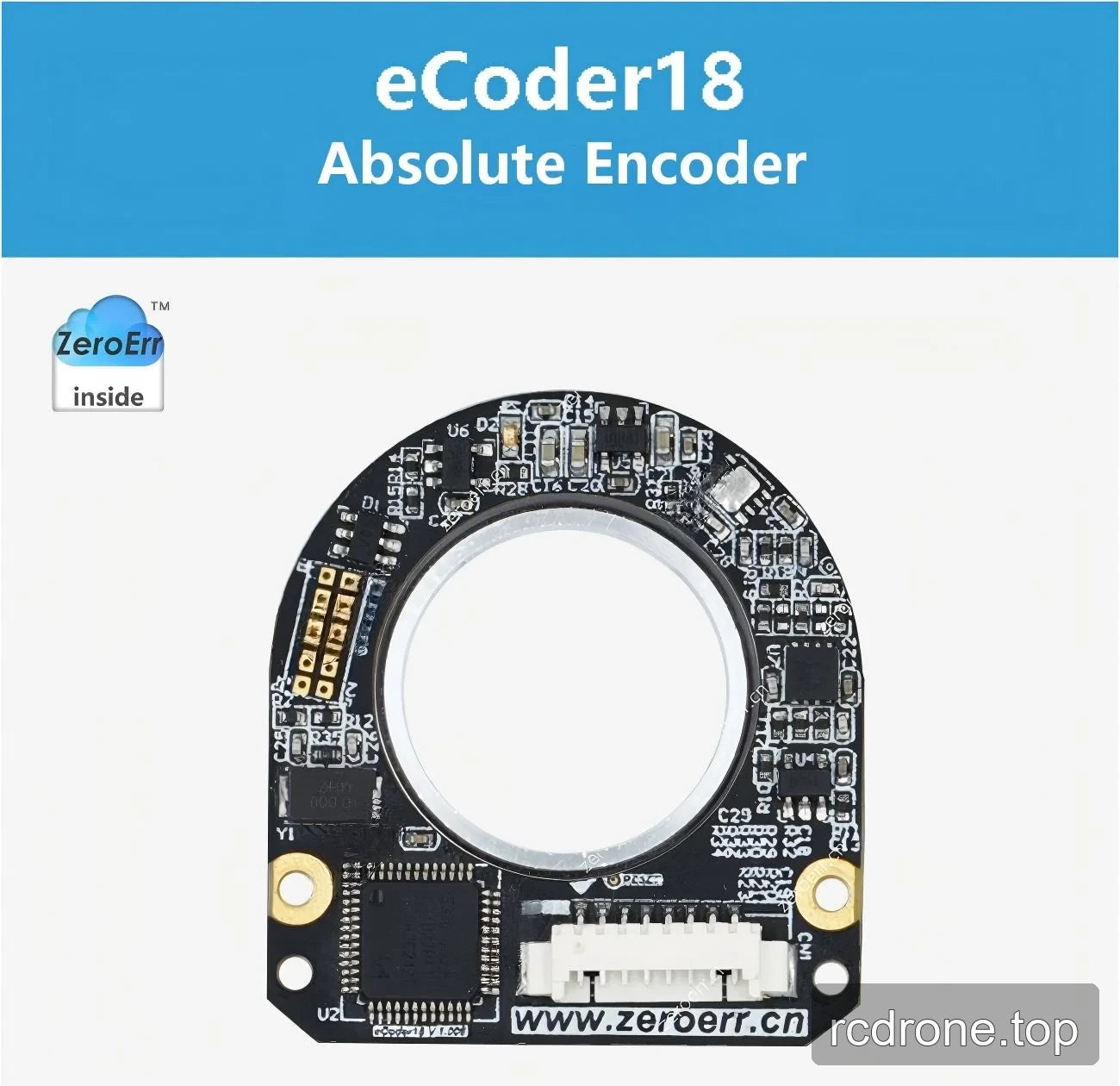

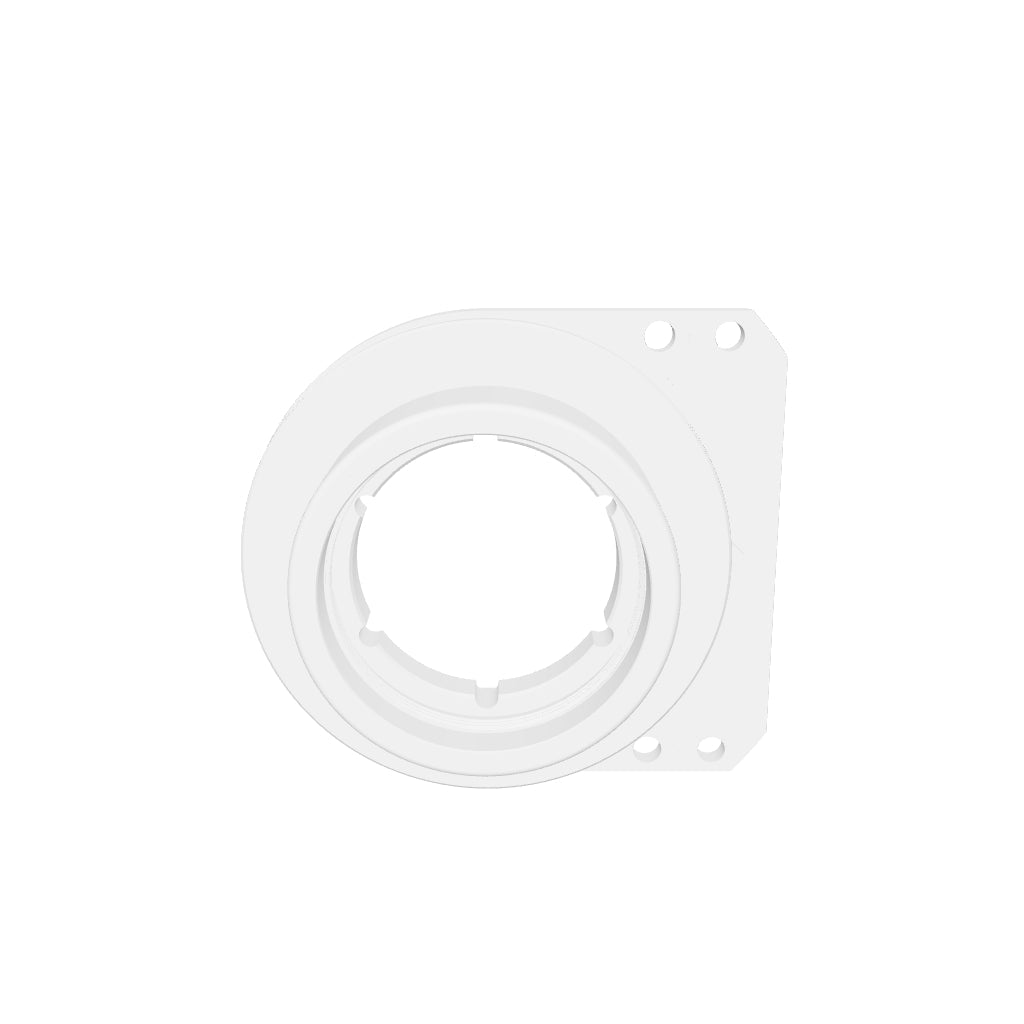

El ZeroErr eCoder18 es un encoder magnético absoluto de lectura axial con un orificio pasante de 18 mm, versiones RS485 y resolución seleccionable de 17 bits o 19 bits. Están disponibles versiones de valor absoluto de un solo giro y de múltiples giros; la versión de múltiples giros es un tipo absoluto de múltiples giros sin contacto. El ensamblaje consiste en un encoder circular en una placa de montaje cuadrada con un conector multi-pin blanco montado en la placa.

Características

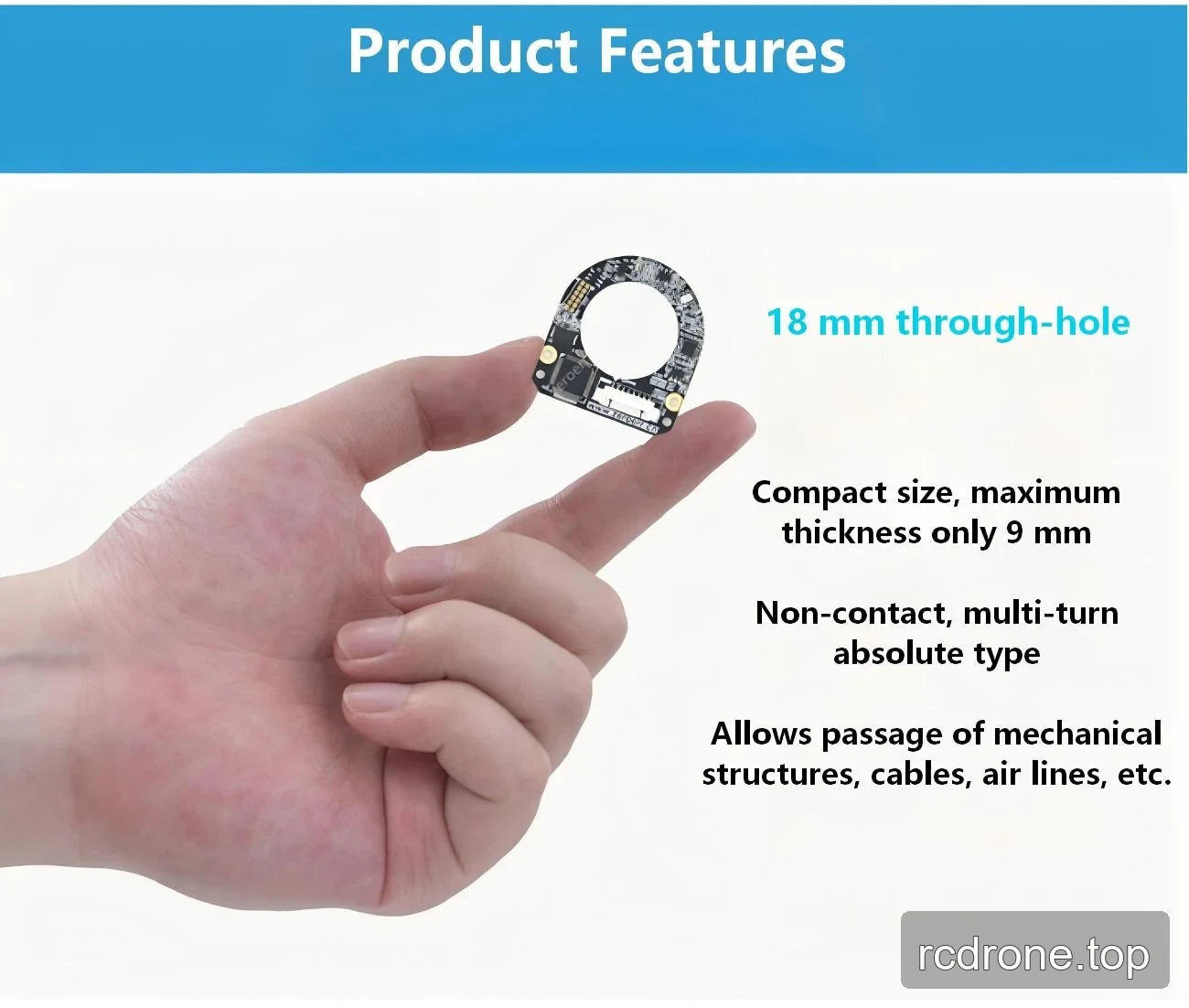

Orificio pasante de 18 mm para el paso de estructuras mecánicas, cables, líneas de aire y artículos similares.

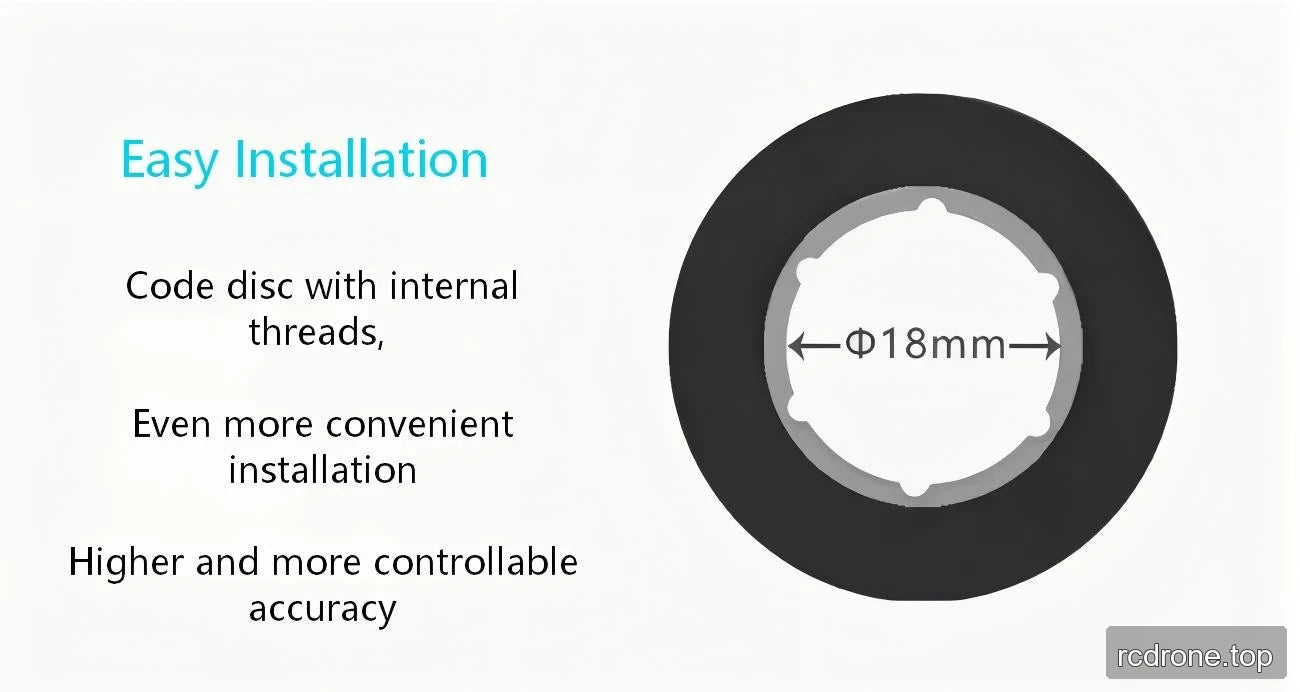

Disco de código con rosca interna y una abertura de Ø18 mm. La rosca interna permite una instalación conveniente y una precisión de instalación controlada.
Posición cero programable almacenada en EEPROM interna.
Referencia de posicionamiento de precisión para una instalación rápida y precisa.
Operación sin histéresis declarada; la histéresis especificada es menor de una unidad de resolución.

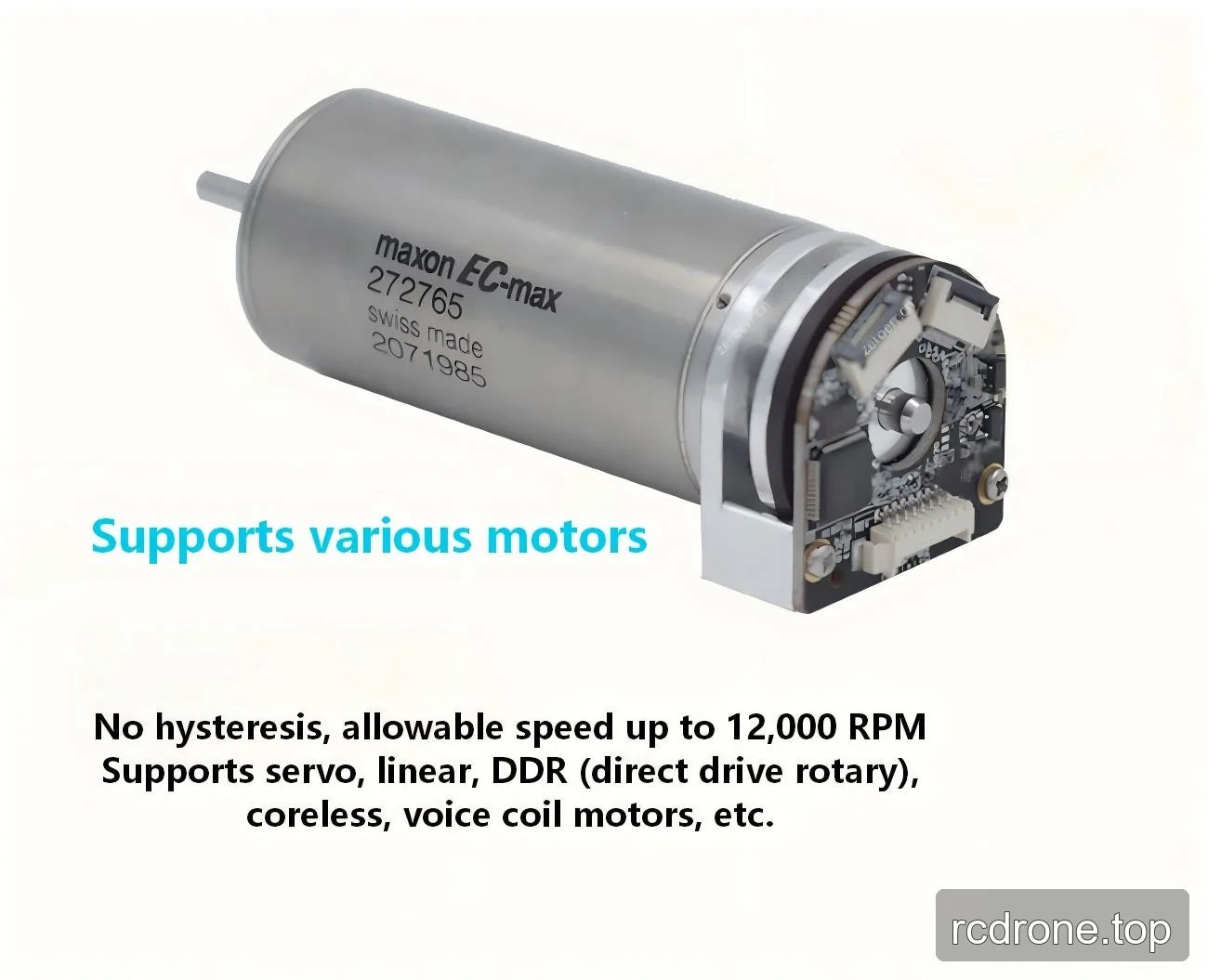

Soporta motores servo, lineales, DDR (rotativos de accionamiento directo), sin núcleo y de bobina de voz.
Especificado para condiciones de polvo, contaminación por aceite pesado, altas y bajas temperaturas, y entornos electromagnéticos complejos; declarado como adecuado para un funcionamiento fiable en entornos difíciles.
Protocolo estándar RS-485; descrito como compatible con codificadores absolutos Tamagawa.

Opciones

Versión: Valor absoluto de una sola vuelta (RS485), o valor absoluto de múltiples vueltas (RS485).
Resolución: 17 bits o 19 bits.
Batería de conteo multiturno: No incluir, o incluir (dos piezas por paquete). La selección de batería está disponible solo con las configuraciones de múltiples vueltas listadas.

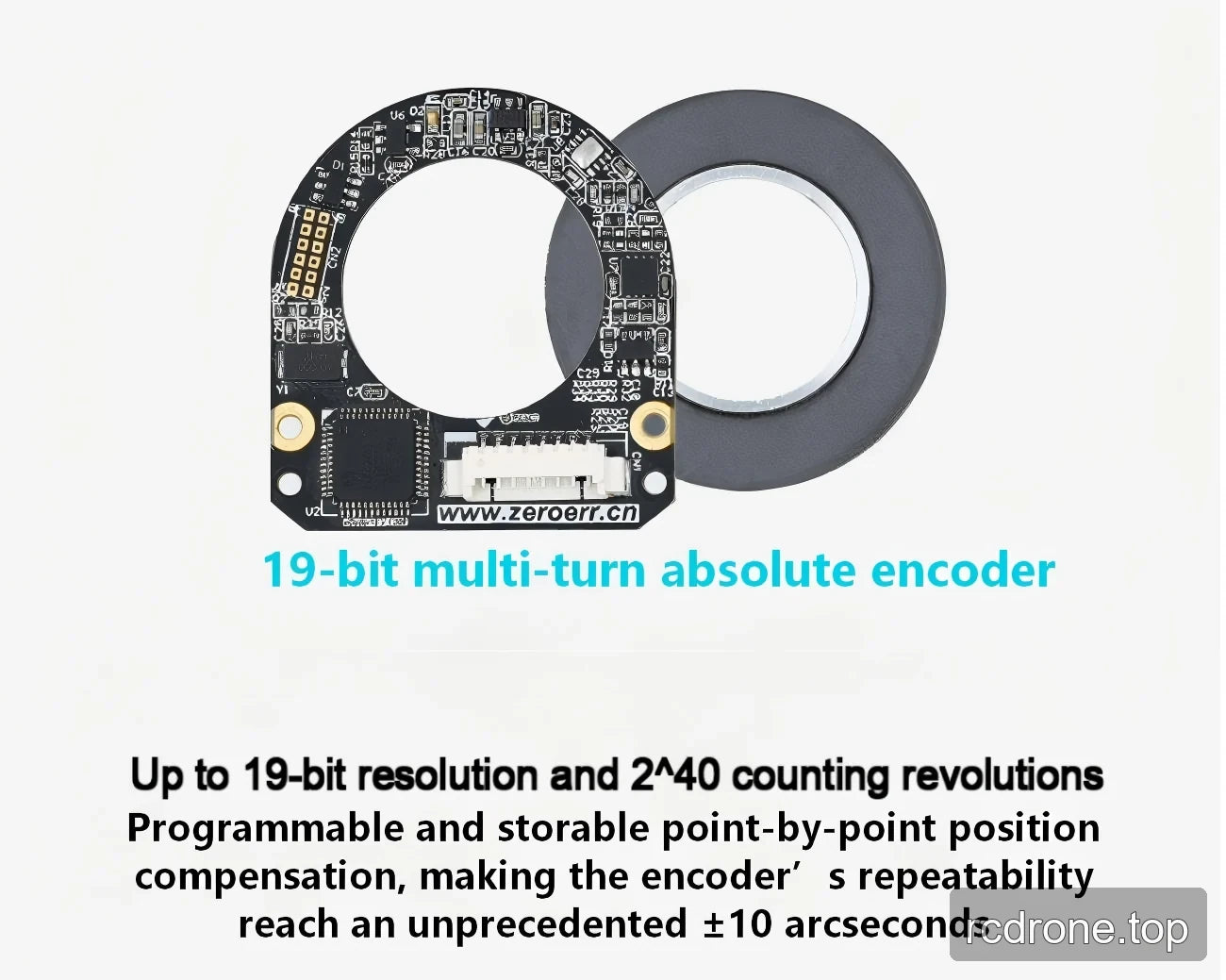

Configuración de múltiples vueltas de 19 bits

La configuración de codificador absoluto multiturno de 19 bits proporciona hasta 19 bits de resolución y 240 revoluciones de conteo. Soporta compensación de posición punto a punto programable y almacenable y se especifica con una repetibilidad de ±10 arcosegundos.

Especificaciones

Parámetro	Valor
Modelo	eCoder18
Tolerancia absoluta máxima	<0.06°
Repetibilidad	±10 arcosegundos
Tipo de lectura	Lectura axial
Resolución	17 bits a 21 bits y opción de contador multiturno de 16 bits
Velocidad máxima	12,000 RPM (eCoder11, eCoder18, eCoder20)
Histeresis	Menos que la unidad de resolución
Tensión de suministro	4.7 V a 5.4 V
Consumo actual	105 mA a 125 mA (eCoder11, eCoder18, eCoder20)
Conector	Conexión de 8 pines; conector multi-pin blanco montado en la placa
Tensión estándar de la batería	3.6 V
Tensión de advertencia de la batería	<3.05 V
Corriente de operación de la batería	4 μA
Temperatura de almacenamiento	-40 a +105 °C
Temperatura de operación	-40 a +105 °C
Campo magnético externo	±20 mT
Tolerancia de ensamblaje	Hasta 0.1 mm
Espesor máximo (especificado)	9 mm

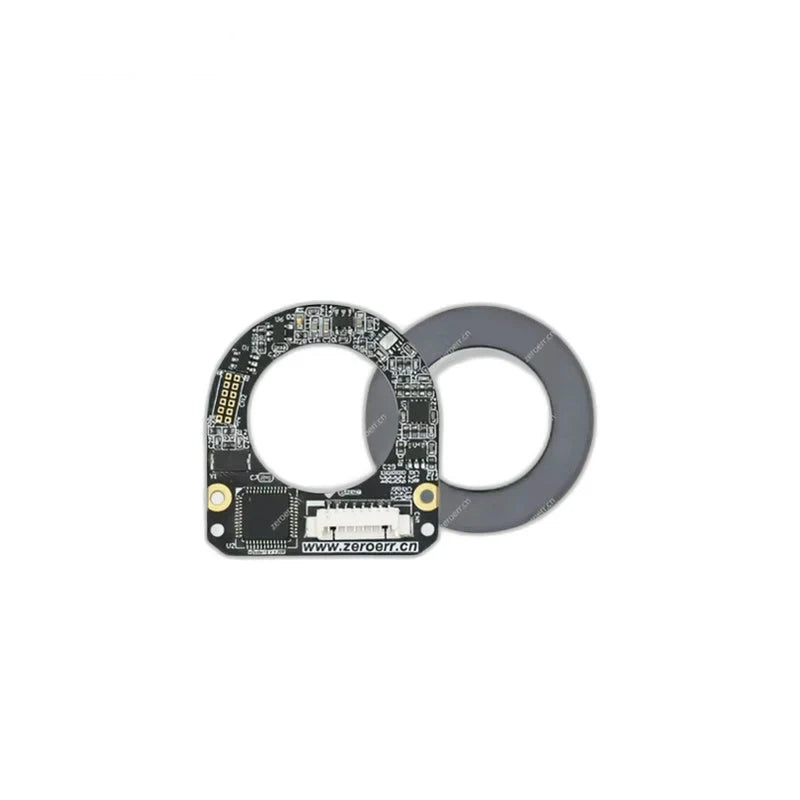

Parámetro	eCoder18
Diámetro interior del anillo magnético	18 mm
Diámetro exterior del anillo magnético	33.5 mm
Peso del anillo magnético	14.8 g
Espesor del anillo magnético	8.7 mm
Diámetro interior del cabezal de lectura	22 mm
Diámetro exterior del cabezal de lectura	34 mm
Peso del cabezal de lectura	3.6 g
Grosor máximo del cabezal de lectura	6 mm
Longitud del arco del cabezal de lectura	360°
Resolución máxima	19 bits

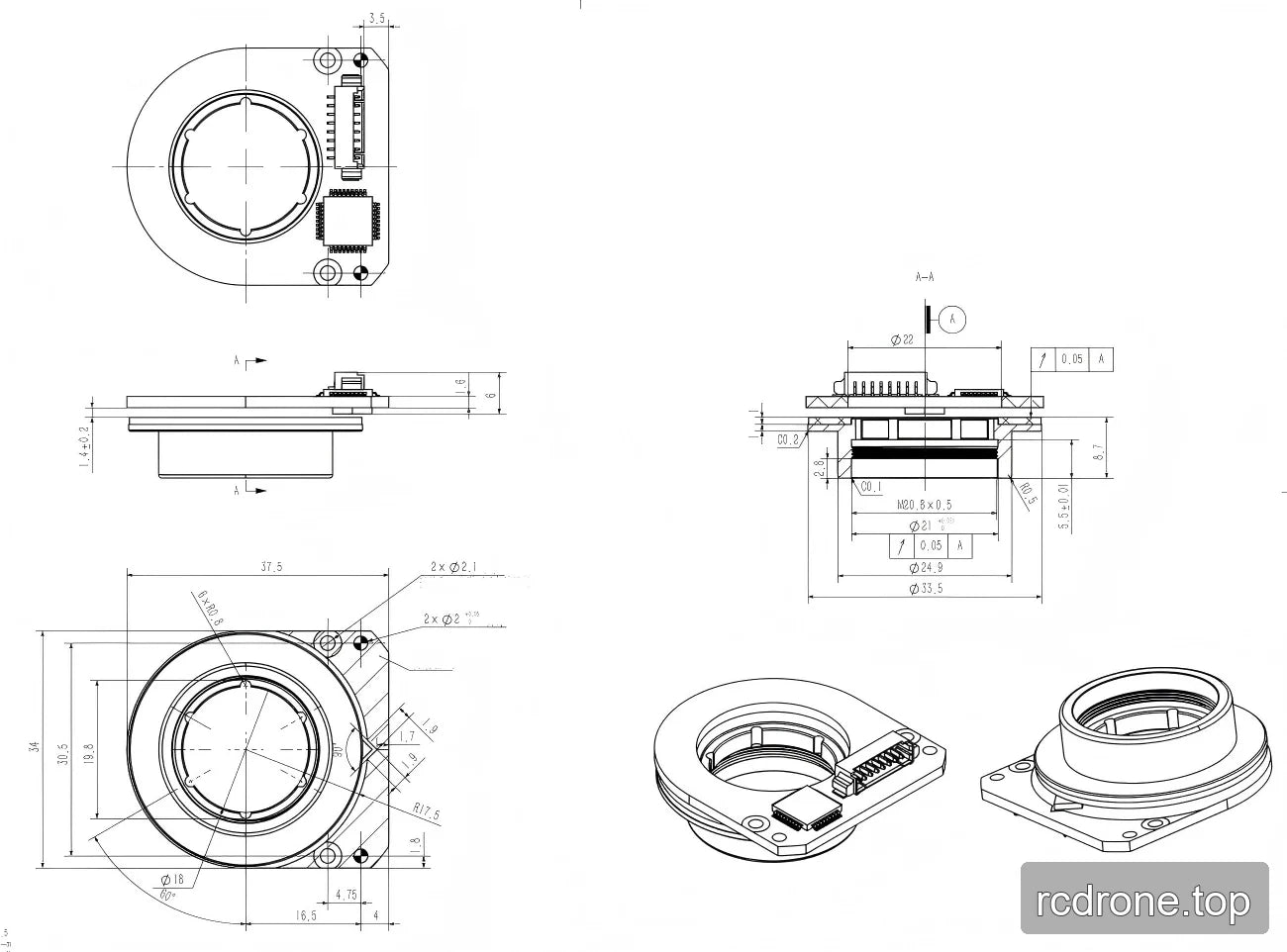

Dimensiones del dibujo de instalación

Llamada	Valor
Dimensión horizontal total	37.5 mm
Orificios de montaje	2 × Ø2.1 mm
Dimensiones verticales	30.34 mm, 19.5 mm, 17.8 mm
Radio	R17.5
Diámetro	Ø18 mm
Dimensión	1.7 mm
Dimensiones inferiores	16.5 mm, 4.75 mm, 4 mm
Diámetro superior	Ø22 mm
Rosca	M20.8 × 0.5
Diámetros	Ø21 mm, Ø24.9 mm, Ø33.5 mm
Dimensión vertical	8.7 mm
Altura total	14 ± 0.2 mm
Tolerancia geométrica	0.05 relativo al datum A
