ZeroErr eCoder20 RS485 Codificador Magnético Absoluto, 17/19 bits de una y varias vueltas

ZeroErr

$259.00 USD

Venta Agotado

Impuestos incluidos. Envío Calculado al finalizar la compra.

Versión Valor absoluto de una sola vuelta (RS485) Valor absoluto de múltiples giros (RS485)

Resolución 17-bit 19 bits

Batería de conteo multiturno No incluir Incluir (Dos piezas por paquete)

Cantidad

Ver todos los detalles

Resumen

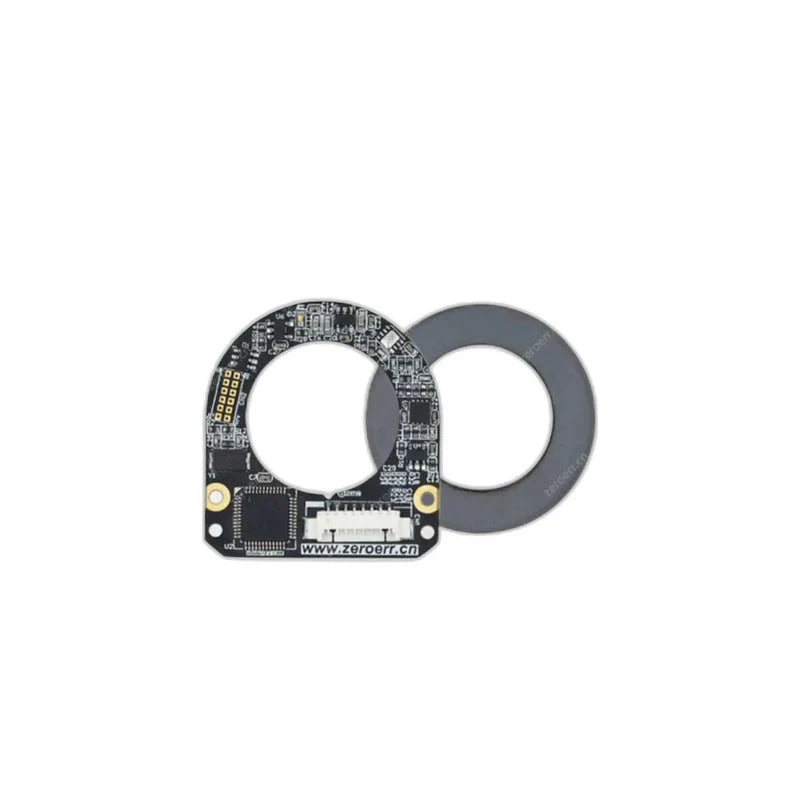

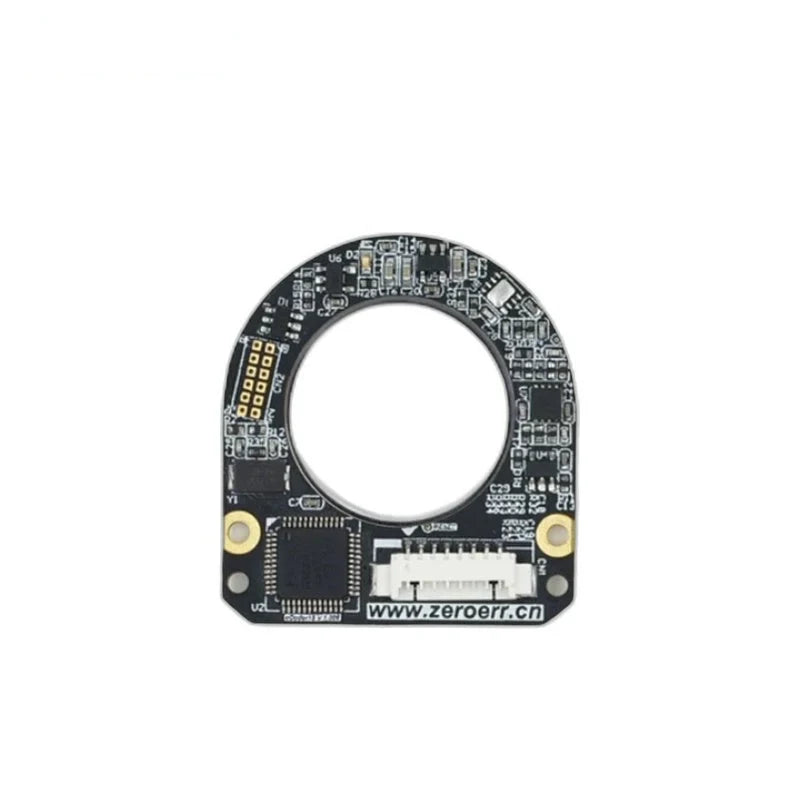

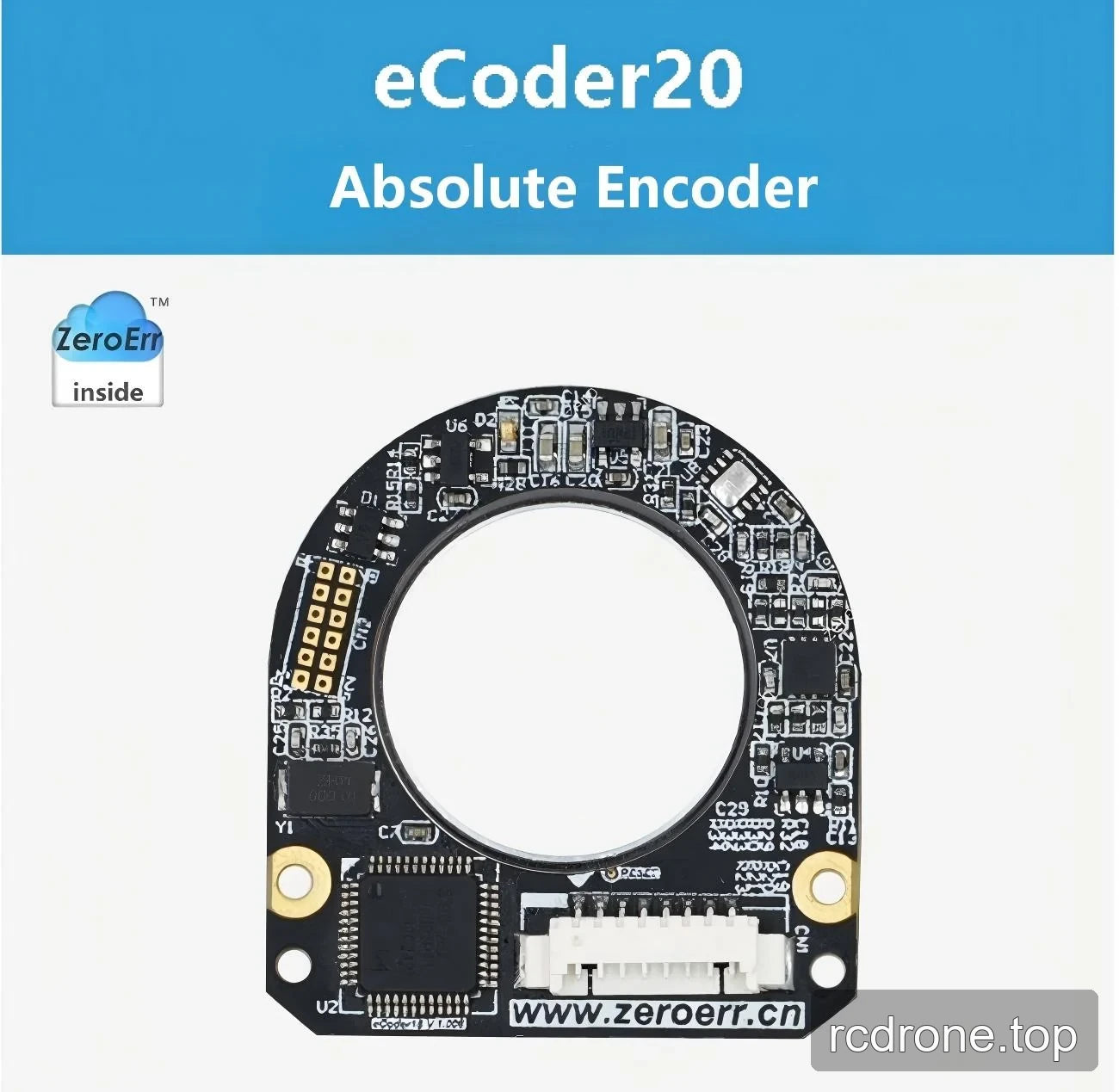

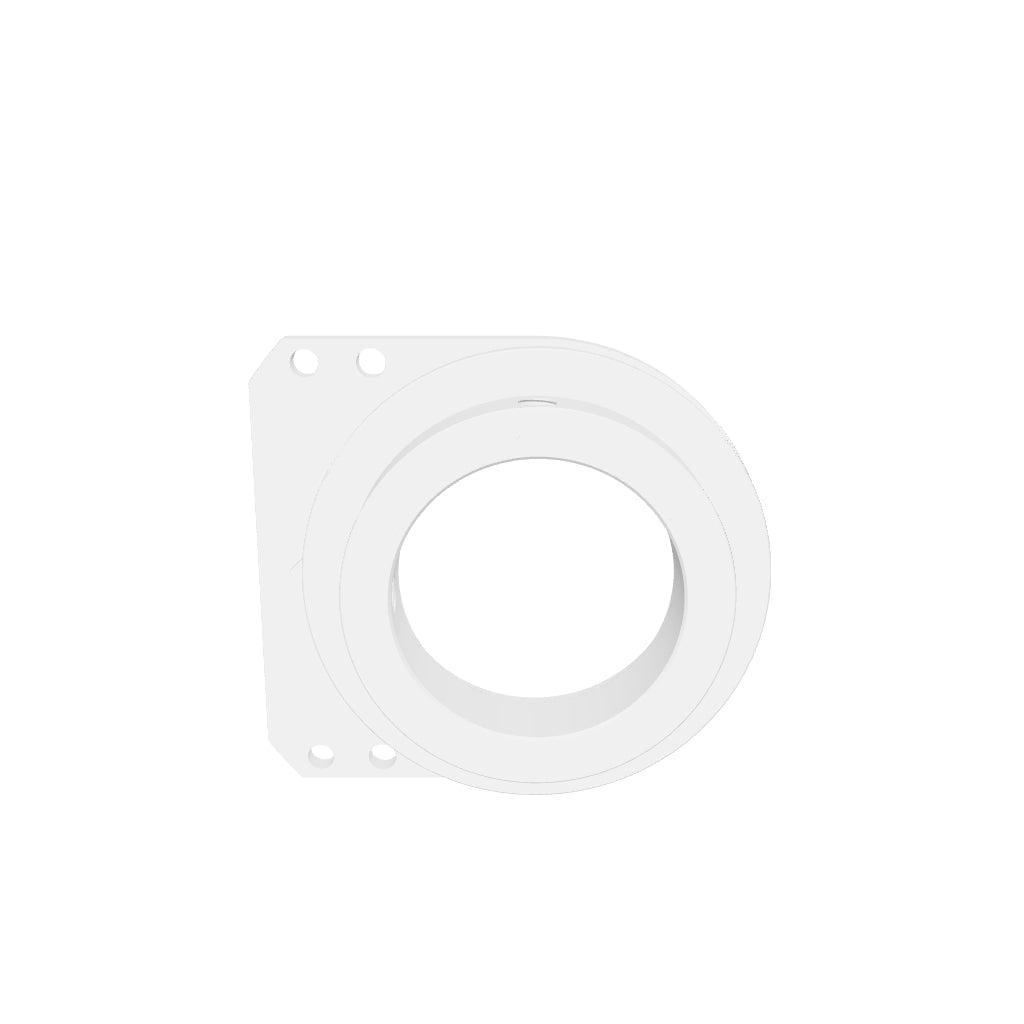

El ZeroErr eCoder20 es un encoder magnético absoluto de lectura axial con versiones de un solo giro y múltiples giros RS485. Las resoluciones seleccionables son de 17 bits y 19 bits. El encoder utiliza un orificio pasante de 20 mm y una conexión de 8 pines; la velocidad máxima para el eCoder20 se indica como 12,000 RPM.

Características

Tolerancia absoluta máxima: <0.06°; histéresis: menos de una unidad de resolución.

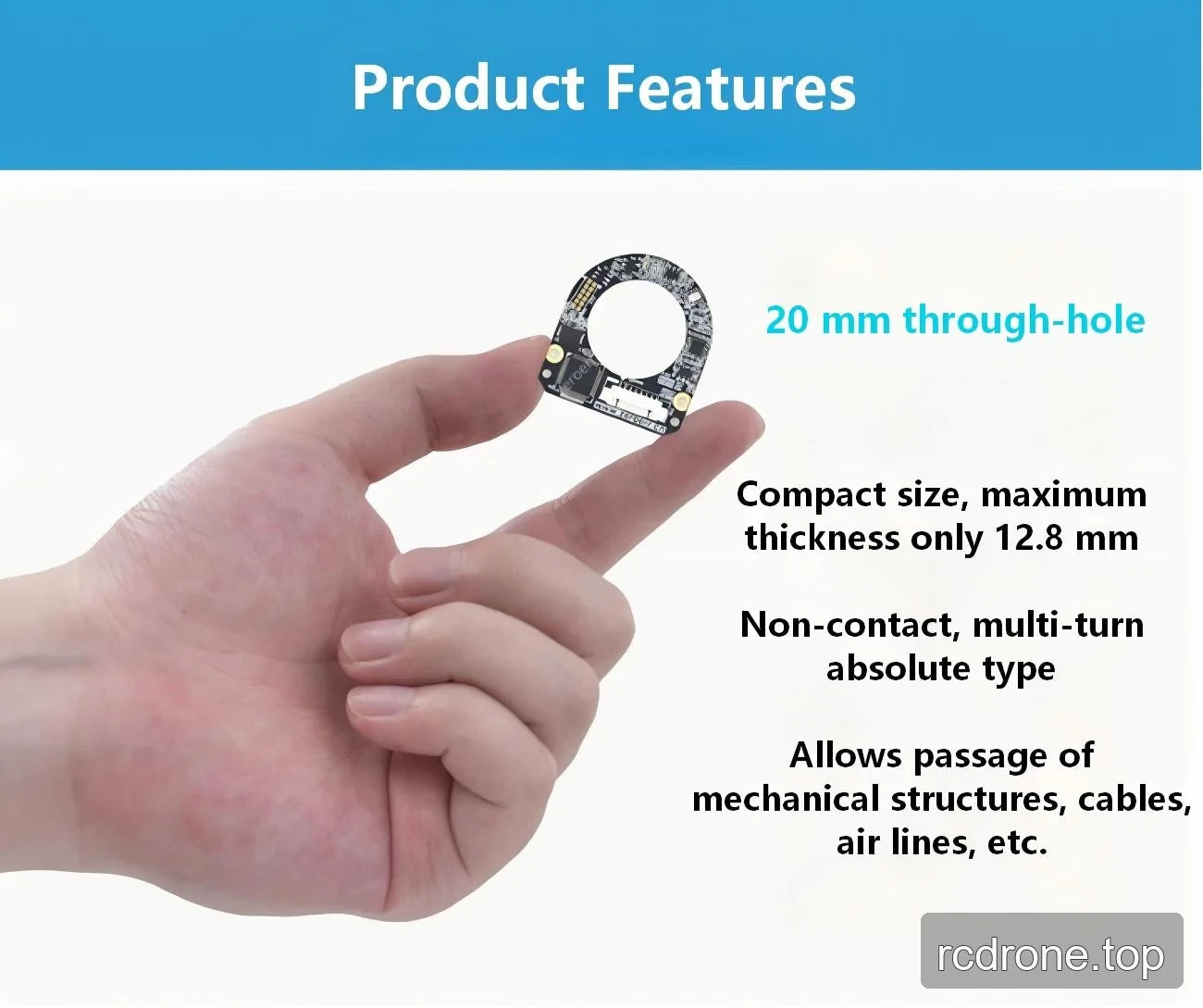

Orificio pasante de 20 mm para el paso de estructuras mecánicas, cables, líneas de aire y artículos similares.

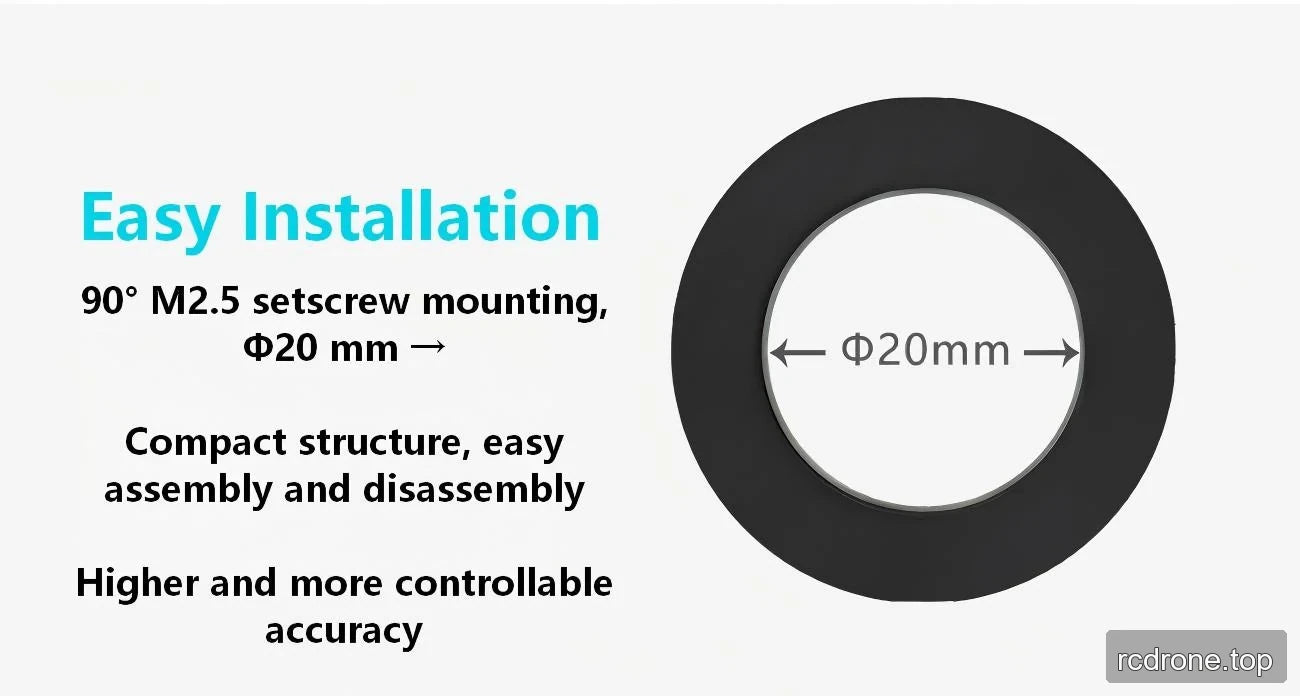

Montaje con tornillo de fijación M2.5 a 90° con una apertura de montaje especificada de Φ20 mm.
Estructura compacta diseñada para ensamblaje y desensamblaje; tolerancia de ensamblaje de hasta 0.1 mm.
Posición cero programable almacenada en EEPROM interna.
Proporciona una referencia de posicionamiento de precisión para una instalación rápida y precisa.

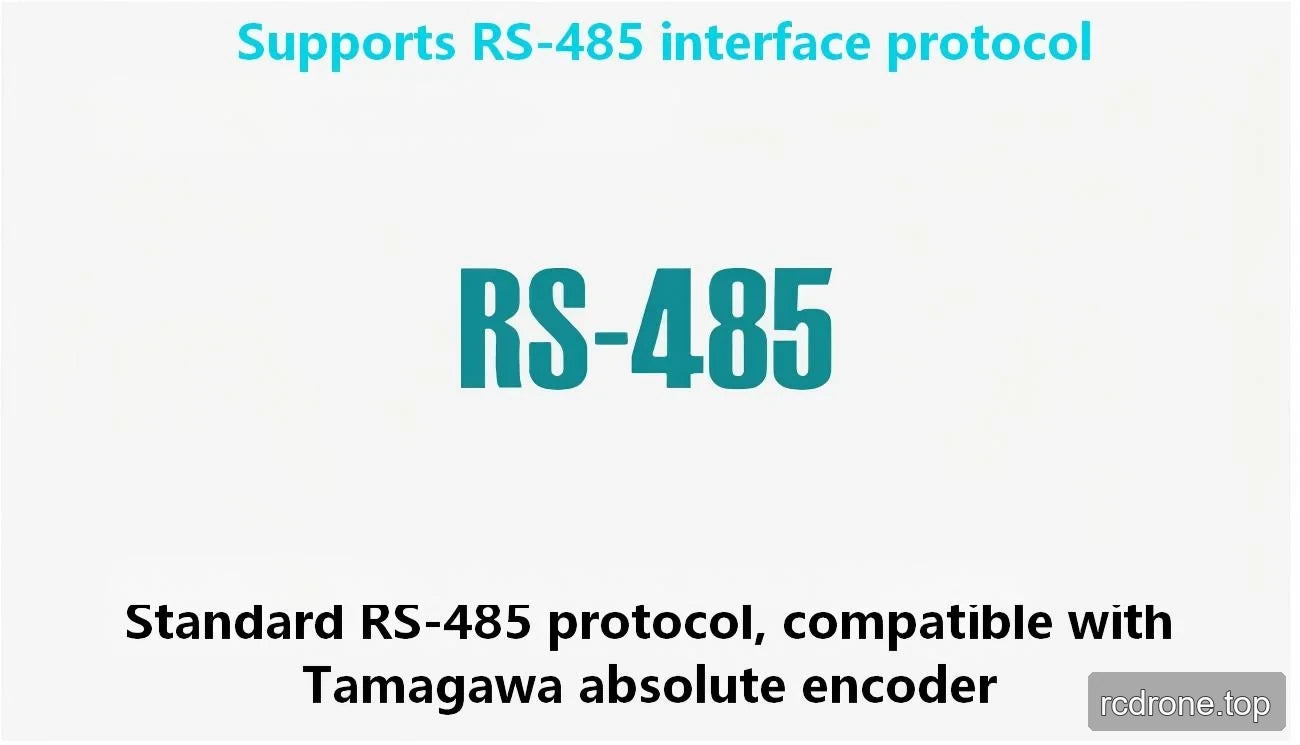

Protocolo de interfaz RS-485, indicado como compatible con encoders absolutos Tamagawa.

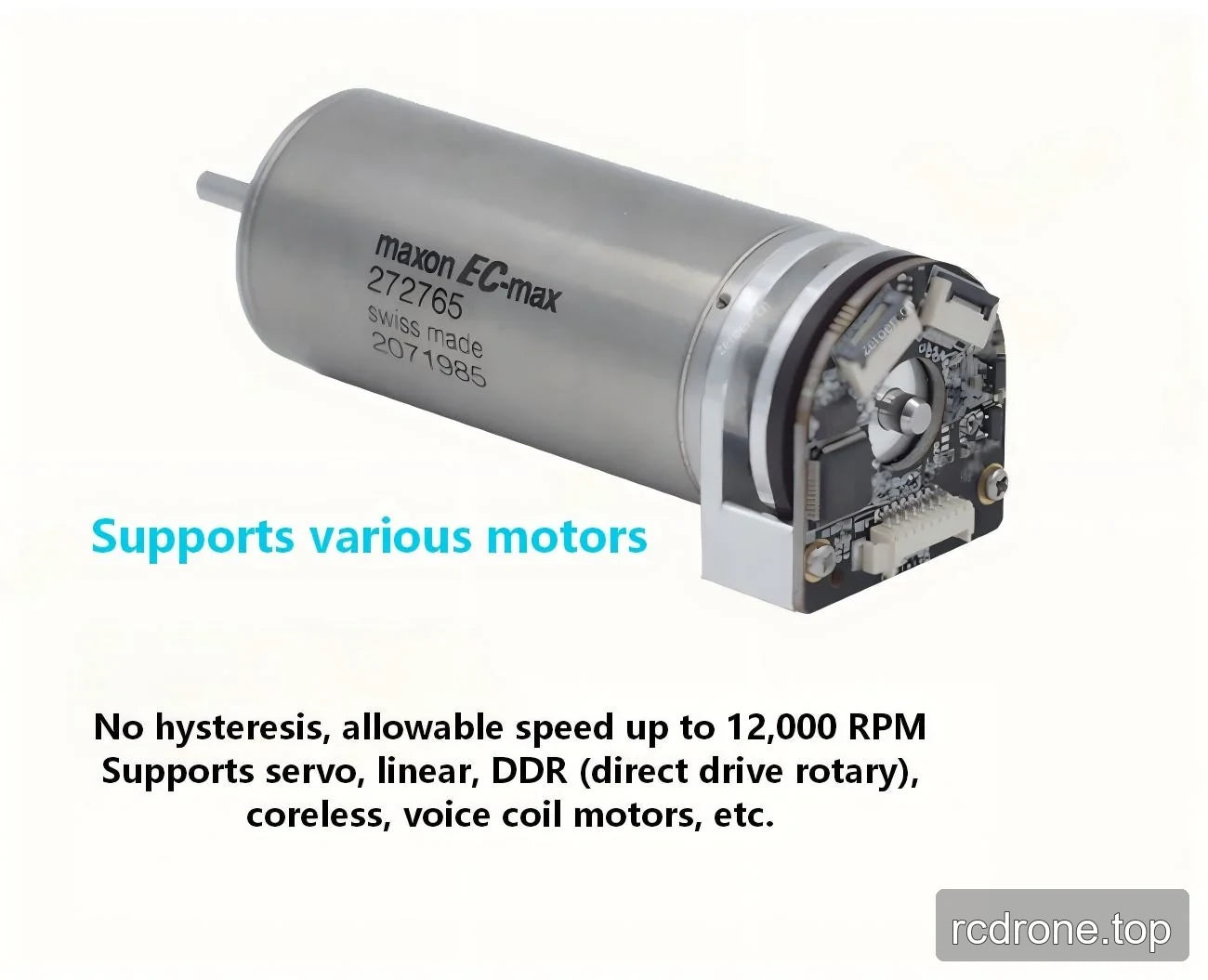

Compatibilidad declarada con motores servo, lineales, DDR (rotativos de accionamiento directo), sin núcleo y de bobina de voz.

Opciones

Selección	Opciones disponibles
Versión	Valor absoluto de una sola vuelta (RS485); Valor absoluto de múltiples vueltas (RS485)
Resolución	17 bits; 19 bits
Conteo Multivuelta Batería	No incluido; Incluido (Dos piezas por paquete)

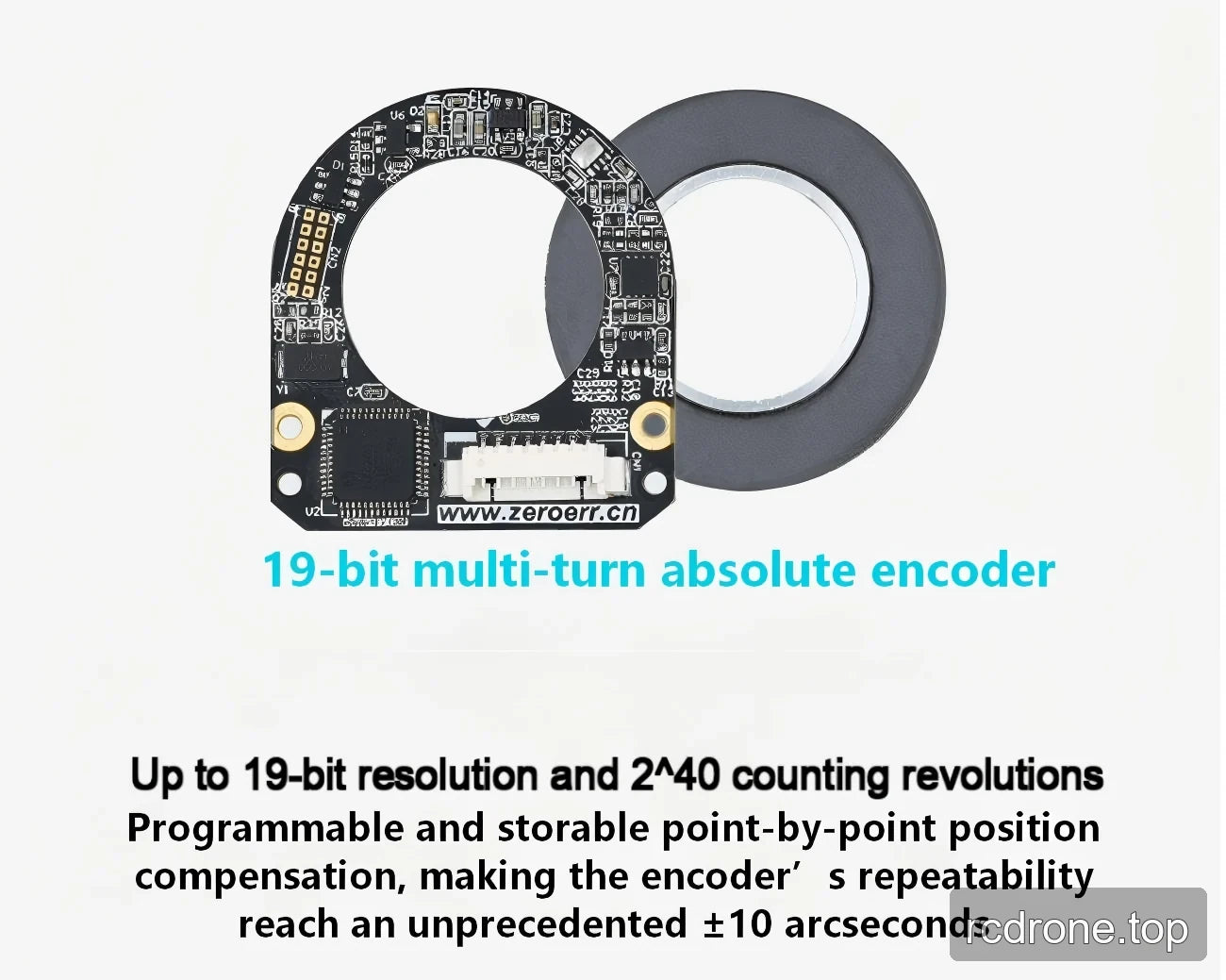

Versión de múltiples vueltas de 19 bits: se declara que proporciona hasta 19 bits de resolución, 240 revoluciones de conteo, compensación de posición programable y almacenable punto por punto, y repetibilidad de ±10 arco segundos. La versión de múltiples vueltas se describe como un tipo absoluto sin contacto y de múltiples vueltas.

Especificaciones

Especificaciones operativas y eléctricas

Parámetro	Valor
Modelo	eCoder20
Tolerancia absoluta máxima	<0.06°
Repetibilidad	±10 arcos segundos
Tipo de lectura	Lectura axial
Resolución	17 bits a 21 bits y opción de contador multiturno de 16 bits
Velocidad máxima	12,000 RPM (eCoder11, eCoder18, eCoder20); 6,000 RPM (eCoder35, eCoder45, eCoder65, eCoder35H)
Histeresis	Menos de una unidad de resolución
Tensión de suministro	4.7 V a 5.4 V
Consumo actual	105 mA a 125 mA (eCoder11, eCoder18, eCoder20); 70 mA a 90 mA (eCoder35, eCoder45, eCoder65); 115 mA a 130 mA (eCoder35H)
Conector	conexión de 8 pines
Tensión estándar de la batería	3.6 V
Tensión de advertencia de la batería	<3.05 V
Corriente de funcionamiento de la batería	4 μA
Temperatura de almacenamiento	-40 a +105 °C
Temperatura de funcionamiento	-40 a +105 °C
Campo magnético externo	±20 mT

Dimensiones y datos del componente eCoder20

Parámetro	eCoder20
Diámetro interior del anillo magnético	20 mm
Diámetro exterior del anillo magnético	33.5 mm
Peso del anillo magnético	9.2 g
Grosor del anillo magnético	6.4 mm
Diámetro interno del cabezal	22 mm
Diámetro externo del cabezal	34 mm
Peso del cabezal	3.6 g
Espesor máximo del cabezal	6 mm
Longitud del arco del cabezal	360°
Resolución máxima	19 bits
Espesor máximo (panel de características)	12.8 mm

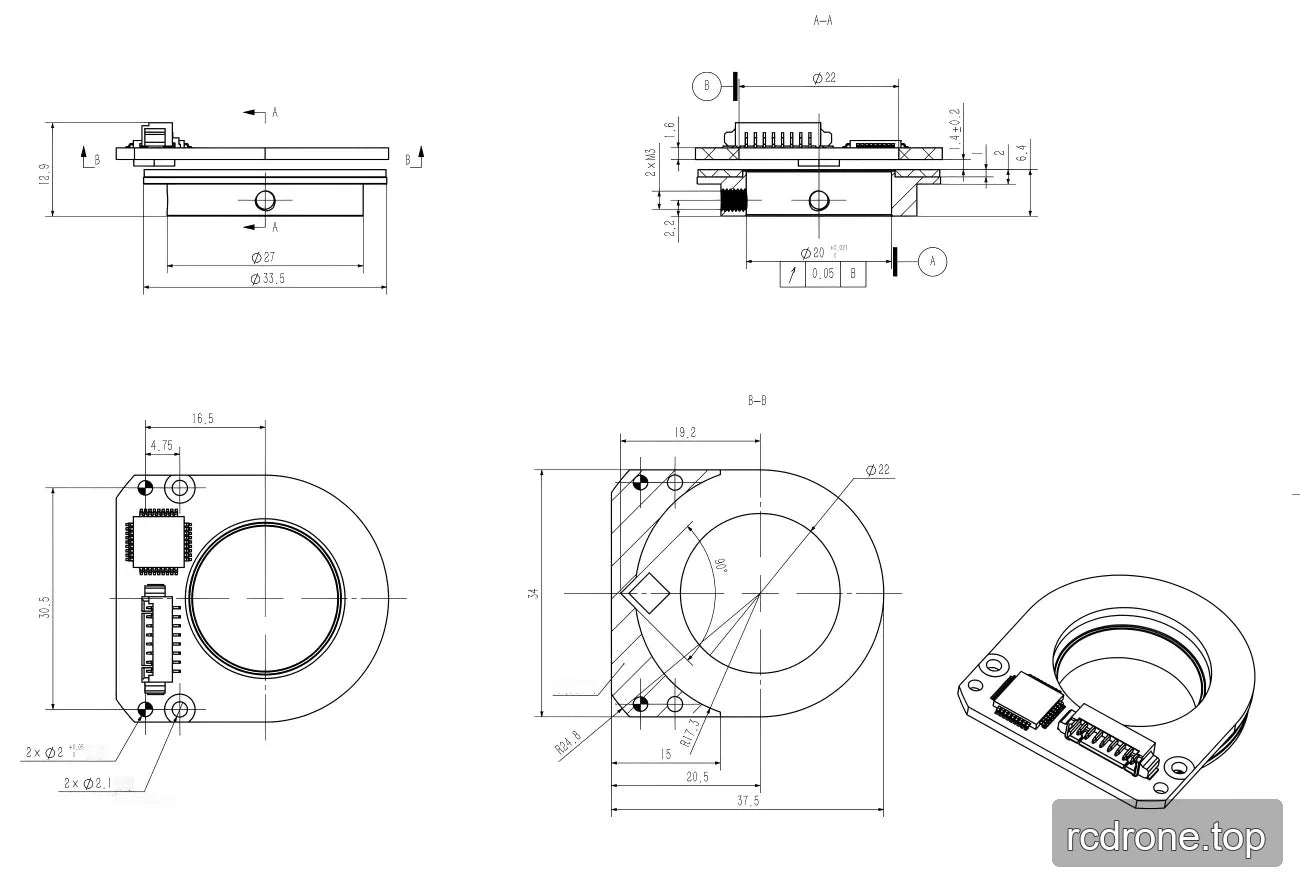

Llamadas de dibujo de instalación

Llamada	Valor
Diámetros	Φ33.5, Φ27, Φ22, Φ20
Dimensiones lineales	37.5, 34, 30.5, 20.5, 19.2, 16.5, 15, 12.9, 4.75
Dimensión tolerada	4 ±0.2
Orificios	Dos orificios Φ2.1
Ángulo	90°

Aplicaciones

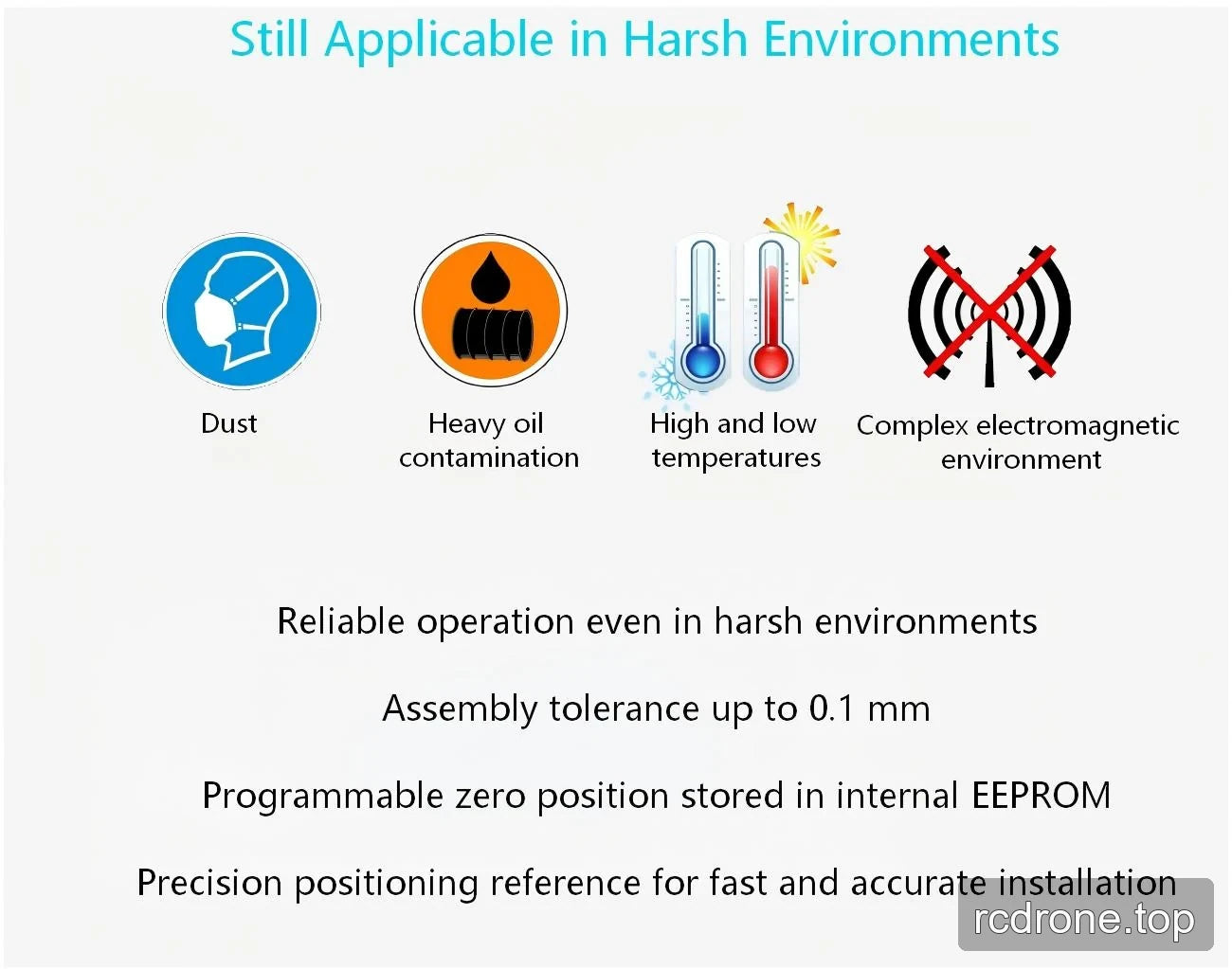

Se afirma que el eCoder20 sigue siendo aplicable en entornos polvorientos, con contaminación por aceite pesado, de alta y baja temperatura, y complejos entornos electromagnéticos, con un funcionamiento fiable en condiciones adversas.
