ZeroErr eCoder35 Codificador Magnético Absoluto RS485, Orificio Pasante de 35 mm, Opciones de 17/19/20 Bits

ZeroErr

$301.00 USD

Venta Agotado

Impuestos incluidos. Envío Calculado al finalizar la compra.

Versión Valor absoluto de una sola vuelta (RS485) Valor absoluto de múltiples giros (RS485)

Resolución 17-bit 19-bit 20 bits

Batería de conteo multiturno No incluir Incluir (Dos piezas por paquete)

Cantidad

Ver todos los detalles

Resumen

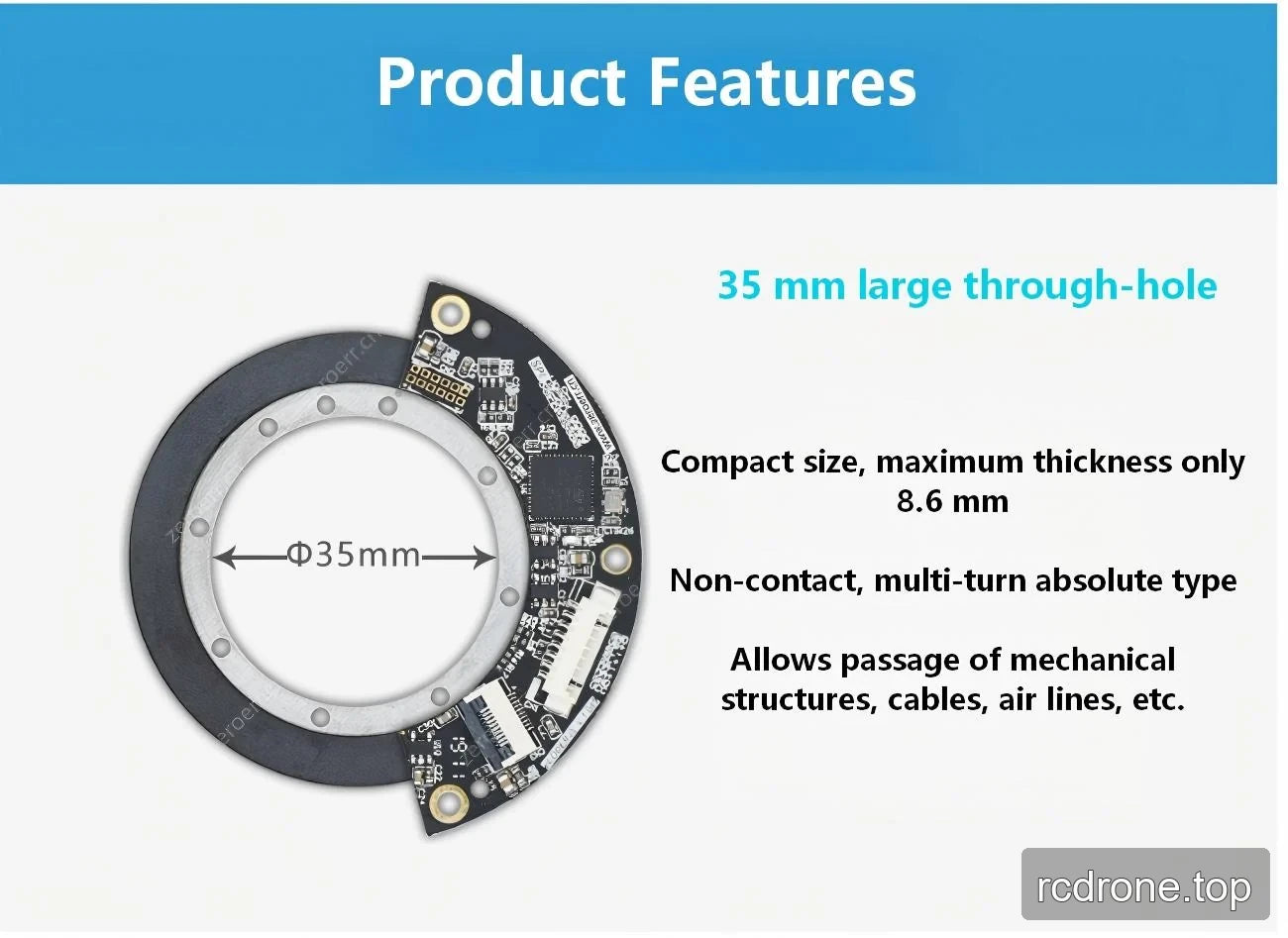

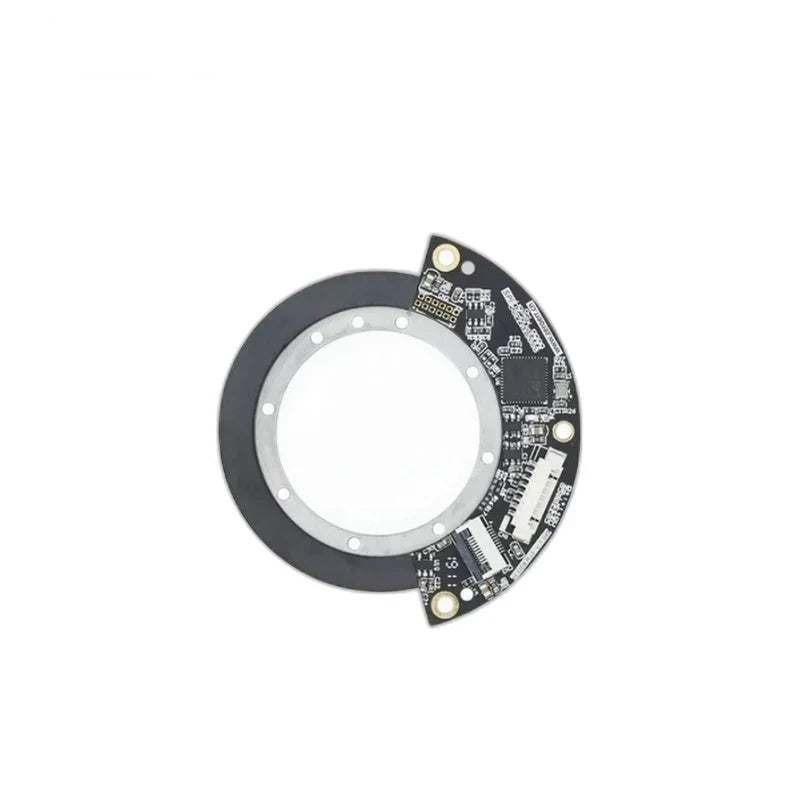

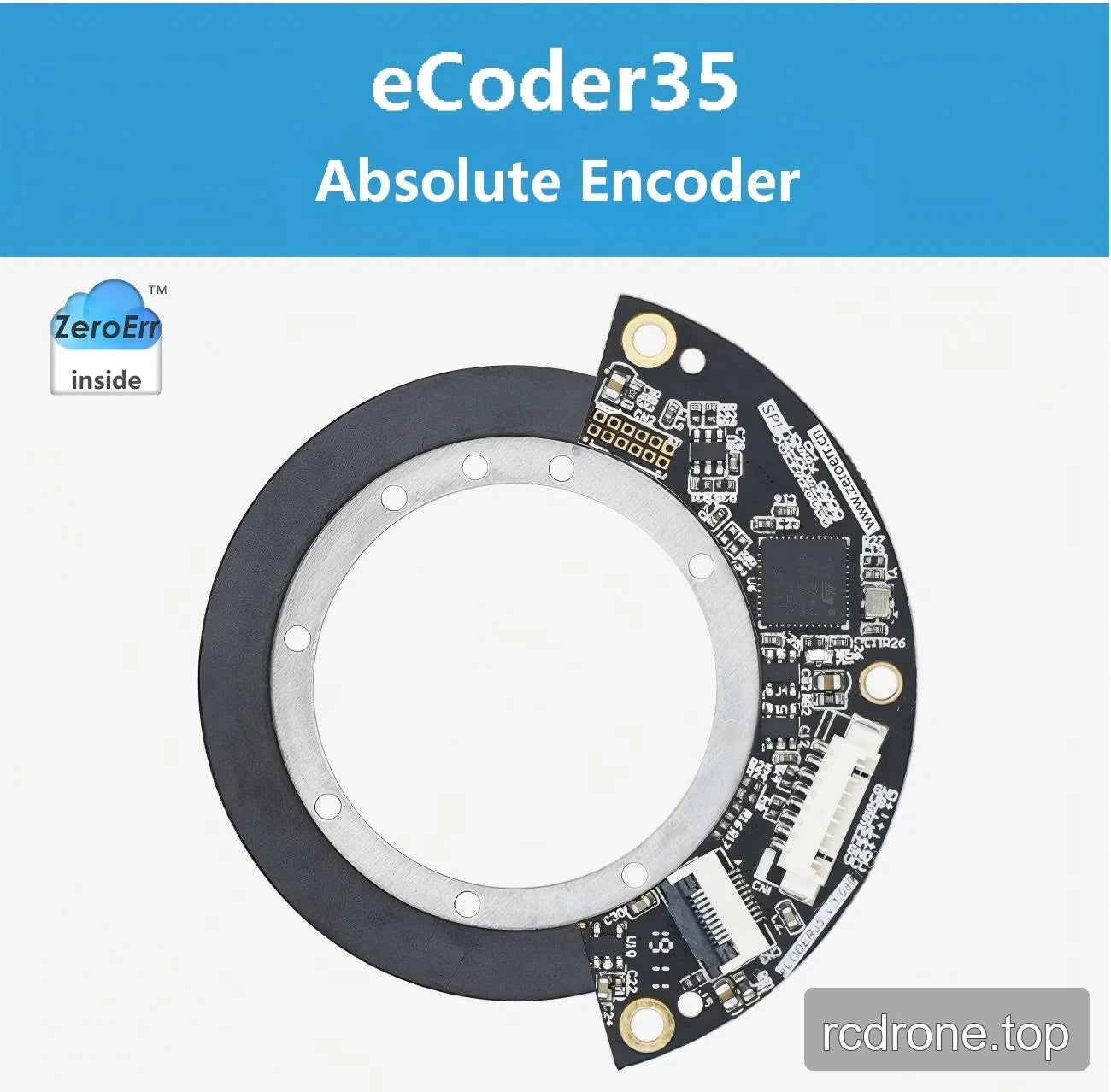

El ZeroErr eCoder35 es un codificador magnético absoluto con lectura axial y un orificio pasante de 35 mm. El orificio pasante permite el enrutamiento de estructuras mecánicas, cables y líneas de aire. Elija una versión absoluta de una sola vuelta RS-485 o de múltiples vueltas, con selecciones de resolución de 17 bits, 19 bits o 20 bits. Las configuraciones de múltiples vueltas también ofrecen una selección de conteo de múltiples vueltas batería .

Características

Diseño de codificador absoluto sin contacto; está disponible una versión de múltiples vueltas.

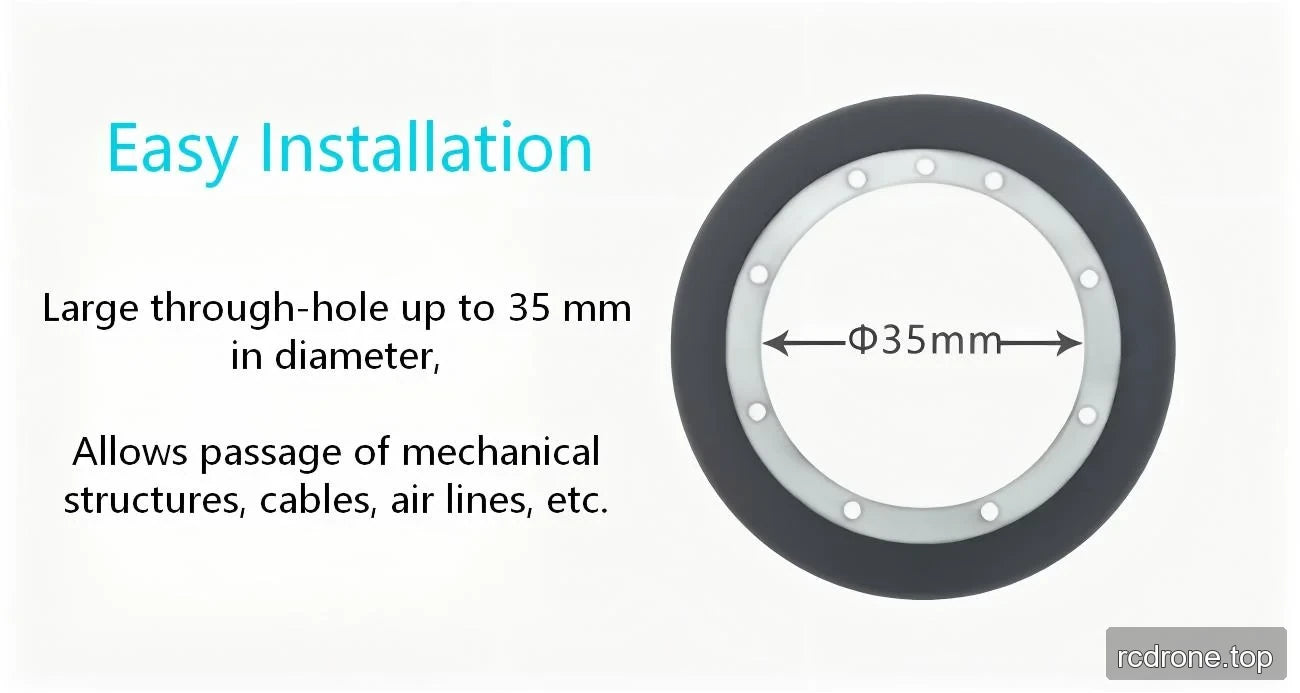

Orificio pasante de 35 mm y un grosor máximo declarado de 8.6 mm.
Tolerancia absoluta máxima: <0.05°; repetibilidad: ±5″.
Velocidad máxima: 6,000 RPM para eCoder35.
Histéresis: menos de una unidad de resolución.
Posición cero programable almacenada en EEPROM interna.
Tolerancia de ensamblaje declarada de hasta 0.1 mm.
Proporciona una referencia de posicionamiento de precisión para una instalación rápida y precisa.
Rango de temperatura de almacenamiento y operación especificado: -40 a +105 °C; indicado para entornos con polvo, contaminación por aceite pesado y temperaturas altas o bajas.
Protocolo estándar RS-485; indicado como compatible con codificadores absolutos Tamagawa.

Opciones

Selección	Opciones disponibles
Versión	Valor absoluto de una sola vuelta (RS485); Valor absoluto de múltiples vueltas (RS485)
Resolución	17 bits; 19 bits; 20 bits
Batería de conteo multiturno	No incluir; Incluir (Dos piezas por paquete)

Valor absoluto de una sola vuelta (RS485): utiliza un protocolo de interfaz RS-485.
Valor absoluto de múltiples giros (RS485): utiliza un protocolo de interfaz RS-485.

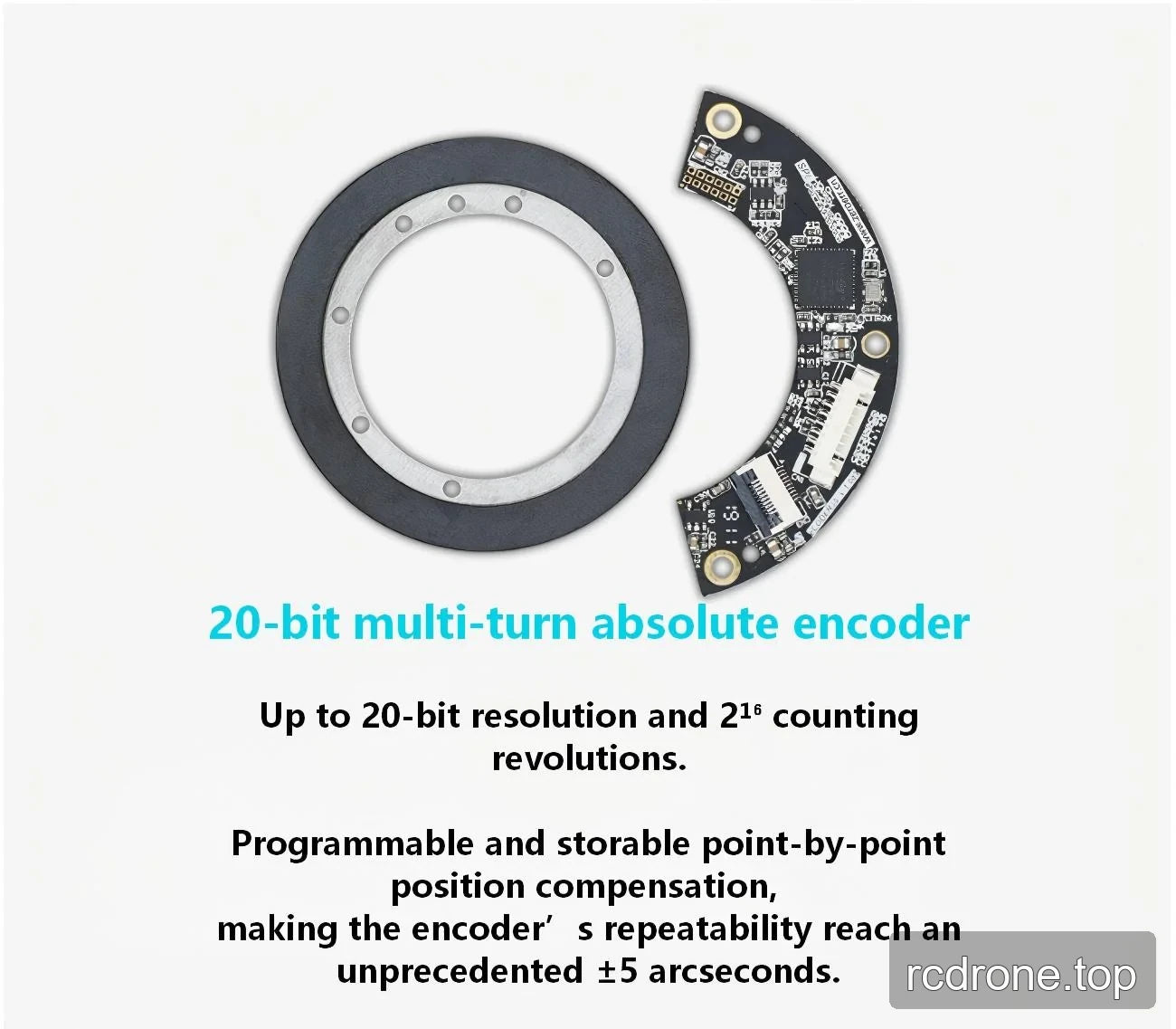

Opción de múltiples giros de 20 bits: hasta 20 bits de resolución, 2¹⁶ conteo de revoluciones, compensación de posición programable punto por punto, y repetibilidad de ±5 arcosegundos.

Especificaciones

especificaciones de eCoder35

Parámetro	Valor
Modelo	eCoder35
Tolerancia absoluta máxima	<0.05°
Repetibilidad	±5″
Tipo de lectura	Lectura axial
Resolución	Opción de contador multiturno de 17 bits a 21 bits y 16 bits
Velocidad máxima	6,000 RPM (eCoder35, eCoder45, eCoder65, eCoder35H) 12,000 RPM (eCoder11, eCoder18, eCoder20)
Histéresis	Menos que la unidad de resolución
Tensión de alimentación	4.7 V a 5.4 V
Consumo actual	105 mA a 125 mA (eCoder11, eCoder18, eCoder20) 70 mA a 90 mA (eCoder35, eCoder45, eCoder65) 115 mA a 130 mA (eCoder35H)
Conector	conexión de 8 pines
Tensión estándar de la batería	3.6 V
Tensión de advertencia de la batería	<3.05 V
Corriente de funcionamiento de la batería	4 μA
Temperatura de almacenamiento	-40 a +105 °C
Temperatura de funcionamiento	-40 a +105 °C
Campo magnético externo	±20 mT

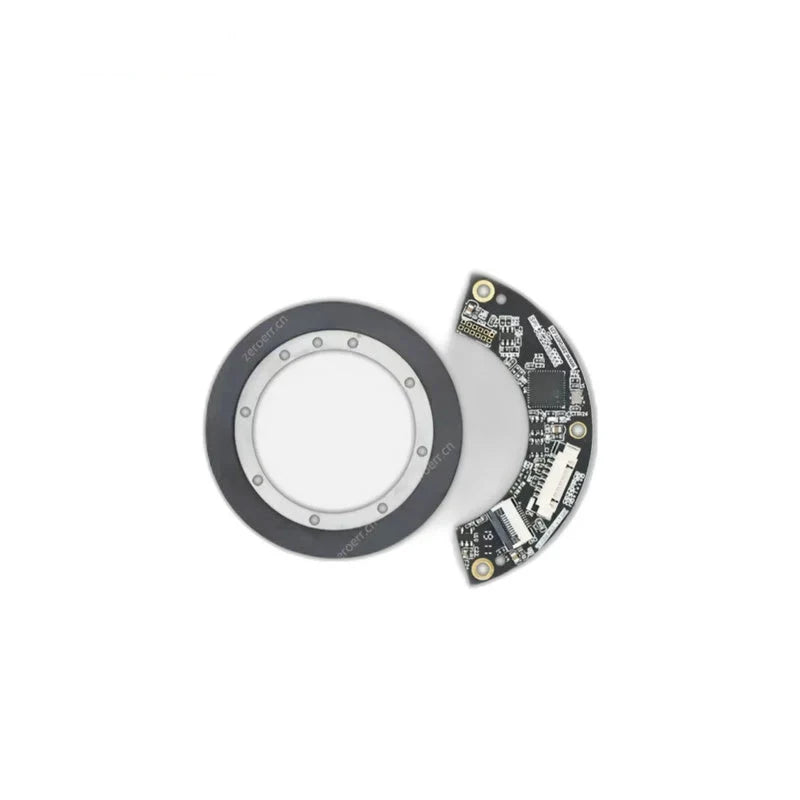

Dimensiones del anillo magnético y cabezal de lectura eCoder35

Parámetro	eCoder35
Diámetro interior del anillo magnético	35 mm
Diámetro exterior del anillo magnético	55 mm
Peso del anillo magnético	19.0 g
Grosor del anillo magnético	2.5 mm
Diámetro interno del cabezal	42 mm
Diámetro externo del cabezal	67 mm
Peso del cabezal	4.2 g
Grosor máximo del cabezal	5.7 mm
Longitud del arco del cabezal	150°
Resolución máxima	20 bits

La información sobre las características del producto también indica un grosor máximo de 8.6 mm.

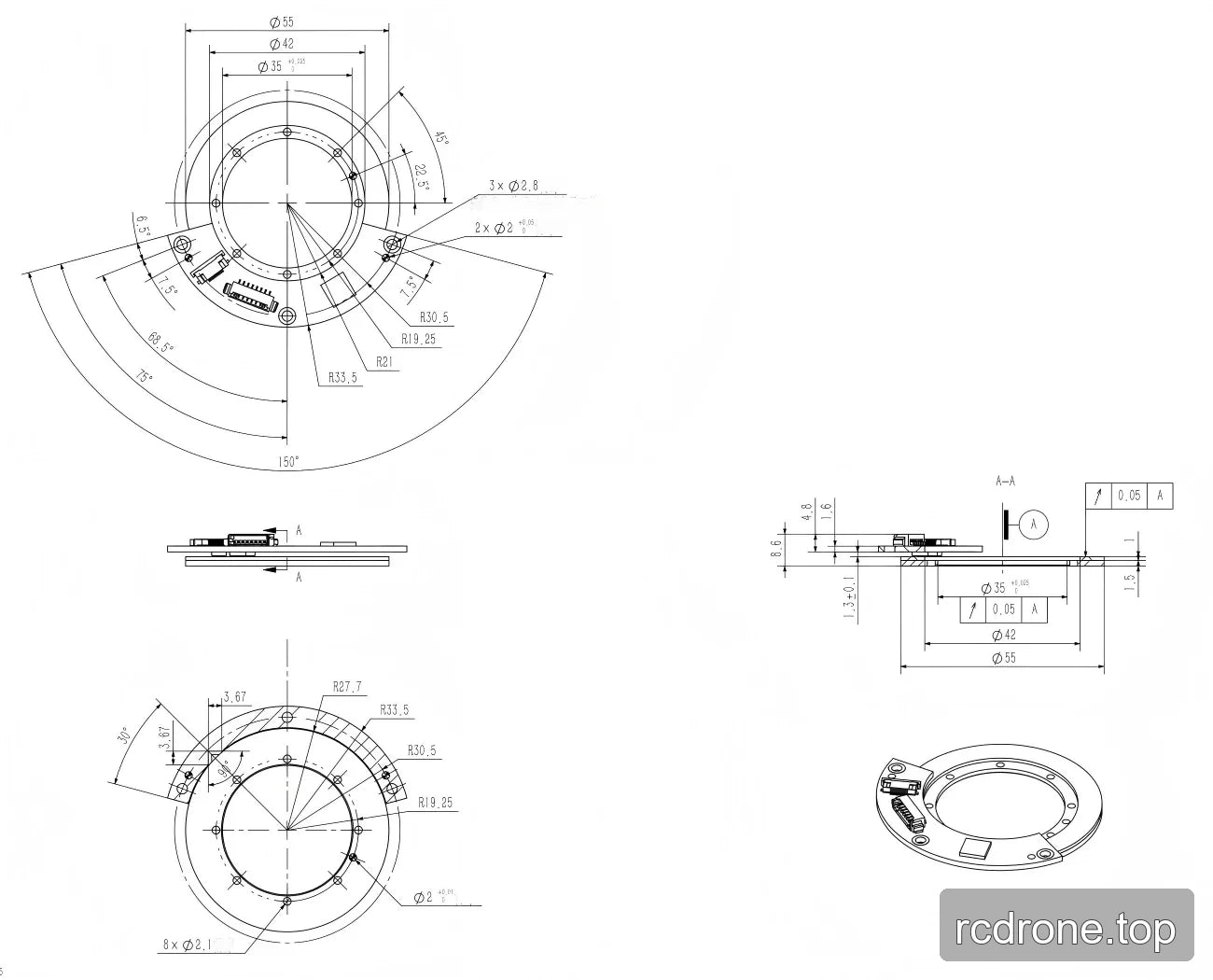

Etiquetas de dibujo de instalación

Característica de dibujo	Etiqueta o valor
Diámetro exterior	Ø55
Característica de diámetro	Ø42
Característica de diámetro de orificio pasante	Ø35
Patrón de orificio	Tres orificios Ø2.8
Patrón de orificio	Dos orificios Ø2; las marcas de tolerancia no son completamente legibles
Patrón de orificio	Ocho orificios Ø2.1
Característica de orificio adicional	Ø2; las marcas de tolerancia no son completamente legibles
Radios	R33.5, R30.5, R27.7, R21, R19.25
Ángulos de arco	150°, 75°, 68.5°
Ángulos	45°, 22.5°, 15°, 6.5°
Dimensiones verticales seccionales	0.8, 4.8, 1.6, 1.5, 1.3 ±0.1
Marcos de datum y control de características	Datum A; 0.05 tolerancia relativa al datum A en dos marcos de control de características
Interfaces de conector	Dos interfaces de conector montadas en la placa
